石拱桥施工方案(定稿)

石拱桥施工方案（定稿）

延川县县城供水工程I标段石拱桥工程施工方案

编制：_______________________________

审核：_______________________________

审批：_______________________________

编制单位：延安圣远建筑工程有限责任公司

日期：2016年6月25日_____________

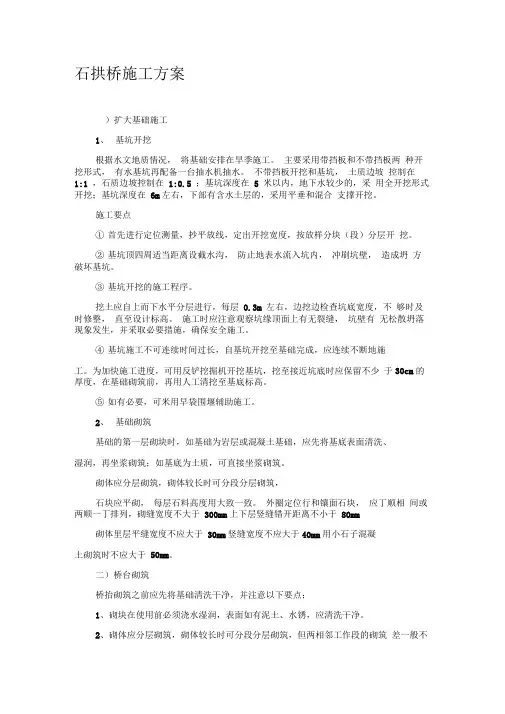

石拱桥施工方案

一、编制依据

本施工方案是依据施工设计图纸，《公路桥涵施工技术规范JTJ041-2000》，本合同段石拱桥所处实际地形及地质情况，我单位的施工组织、技术水平、劳力和机械设备状况而编制的。

二、工程概况

水厂大桥为石拱桥全长51.04米，其中桥跨度长35米，桥宽7.2米，行车道宽5.2米，人行道为1m矢跨比1/5，拱圈厚度90cm为等截面空腹式圆弧拱。

三、主要项目施工工艺方案

（一）、桥台基础施工

1、基坑开挖

施工前利用加密的控制点，用全站仪放出台位、墩位等轴线桩，放出基坑开挖线。

土质边坡控制在1:0.75，石质边坡控制在1:0.2 ;基坑深度在10米以内，地下水较少的，采用全开挖形式开挖；基坑左岸深度在10m左右，右岸在4米左右。施工要点

①首先进行定位测量，抄平放线，定出开挖宽度，按放样分块（段）分层开挖。

②基坑顶四周适当距离设截水沟，防止地表水流入坑内，冲刷坑壁，造成坍方破坏基坑。

③基坑开挖的施工程序。

挖土应自上而下水平分层进行，每层0.3m左右，边挖边检查坑底宽度，不够时及时修整，直至设计标高。施工时应注意观察坑缘顶面上有无裂缝，坑壁有无松散坍落现象发生，并采取必要措施，确保安全施工。

④基坑施工不可连续时间过长，自基坑开挖至基础完成，应连续不断地施工。

为加快施工进度，可用反铲挖掘机开挖基坑，挖至接近坑底时应保留不少于30cm

的厚度，在基础砌筑前，再用人工清挖至基底标高。

⑤如有必要，可采用草袋围堰辅助施工。

2、基础砌筑

基础为7.5#砂浆砌块石，如基础为岩层或混凝土基础，应先将基底表面清洗、

湿润，再坐浆砌筑；

砌体应分层砌筑，砌体较长时可分段分层砌筑，

石块应平砌，每层石料高度用大致一致。外圈定位行和镶面石块，应丁顺相间或两顺一丁排列，砌缝宽度不大于20mm上下层竖缝错开距离不小于80mm

砌体里层平缝宽度不应大于10~20mm竖缝宽度不应大于20mm用小石子混凝土砌筑时不应大于50mm

（二）、桥台砌筑

墩台身材料为7.5#砂浆砌块石墙身，施工时先安角石及四周石料，再砌筑填腹石,填腹石砌筑同浆砌基础。整个砌体做到砂浆饱满密实，灰缝平顺，表面平整。桥抬砌筑之前应先将基础清洗干净，并注意以下要点；

1、砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。

2、砌体应分层砌筑，砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m;分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致。

3、各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应与里层砌块交错连成一体。砌体外露面镶面种类应符合设计规定，位于流冰或有严重漂流物河中的墩台，宜选用较坚硬的石料或高强度混凝土预制筷进行镶砌。砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆在安放砌块和填塞砌缝。

砌体外露应进行勾缝，并应在砌筑时靠外露面预留深约20mm勺空缝备作勾缝之用。砌体隐蔽面砌缝可随砌随刮平，不另勾缝。

4、各砌层的砌块应安放稳固，砌块应铺满，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。用小石子混凝土塞竖缝时，应以扁铁捣实。

5、砌筑上层时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。

（三）、主拱圈

1、主拱圈下土模施工法

⑴、经过分析设计图纸，综合经济性、安全性、工期要求等，拱圈施工采用土模施工法施工方案代替代替现浇混凝土的支架、模板进行施工的方法。

(2)、平整场地。场地必须坚实、平整，回填土后，应进行碾压、夯实，以免由于地面不均匀下沉，影响拱圈质量。

(3)、设置排水设施。在桥位周围设置排水沟，让桥位处的水能够及时排出，桥位外

的水不能入侵施工场地，使场地不积水、不渗水，保证地基稳定。

排水沟的设置：原地面沟槽开挖形成排水沟：沟底宽im排水沟底标高，以

桥台底面以下1m为准；沟槽坡度，以现场放坡稳定为准。

(4)土模压实。在清理后的原地面的基础上采用素土分层填筑，每层厚度不大

于30cm回填至设计高程下50 cm时，回填两层3:7灰土至板底以下，进行堆载预压，进行沉降观测。

填筑时采用挖掘机或装载机装土，自卸汽车运输，装机将土摊铺，压路机碾压，分层填筑层厚不大于30cm填筑完一层后用环刀法进行检测，要求碾压后压实度不小于95%经检测合格后再进行下一层的填筑。

(5)、土模按要求完成后，表面铺一层塑料薄膜，方可进行拱圈的砌筑工作。

(2)、砌体砌筑

拱上构造施工顺序为：主拱圈f侧墙f护拱f拱腔填料。

1、主拱圈砌筑

a、砌筑拱圈工作开始以前，应先详细检查土模变化情况；在质量和安全等各方面符合要求，并经监理工程师检查同意后，方可开始砌筑。

b、砌筑拱圈时，必须纵、横向对称、均衡，按设计图纸或施工规范规定的加载程序进行，并随时注意观测和控制拱圈的变形。

c、砌筑时采用分段砌筑的方法，拱圈的辐射缝应垂直于拱轴线。砌筑前对拱顶预加一定的压力。砌筑时，在拱脚、拱顶面两侧、分段点及其他易发生裂缝部

位临时设置定缝，在砌体砂浆强度达到设计标号的70%后进行空缝填塞。

2、拱圈合拢

拱圈合拢，一般选择在气温5-15 C时进行，拱圈合拢宜在填塞空缝的砂浆强度达到50%以上时进行。

3、拱上结构

拱上结构在土模拆除前砌筑，待拱圈合拢砂浆强度达到设计标号30%^上时进行。附拱砌筑采用同样方法进行。

(4) 土模拆除：

砂浆强度达到设计要求，拱上建筑全部完成后拆除土模，以拱顶向拱脚依次开挖外运。

1) 主拱圈施工

在主拱圈整个施工过程中，都必须保持对称均衡加载，并加强施工观测。施工中注意以下几点：

①沿拱跨方向分两段砌筑。应以桥台两侧开始施工向拱顶砌筑

②分段砌筑程序应符合设计要求，应对称于拱顶进行，使拱架变形保持均匀和尽可能的最小，并应预先做出设计。分段砌筑时，各分段应一次连续砌筑完毕。

③所用砌块的规格应符合设计规定，施工时按设计留置施工预拱度；

(四)、桥面系施工

施工顺序：桥面系测量放样一防撞拦杆扎钢筋装模板一检测一现浇砼一桥面铺装—检测

桥梁防撞栏放养前应选择桥梁伸缩缝附近的端部立柱等作为控制点，当间距出现零数，可用分配办法使之符合规定的尺寸，立柱宜等距设置。

护栏的高度必须在纵坡变化点处调整，以便线型顺适、美观。

桥面铺装应按设计要求施工。应注意以下事项：

1、厚度应符合设计规定，使用的材料、铺装层结构、混凝土强度、防水层设置等均应符合设计要求；

2、浇筑混凝土前将下承层打毛，清洗干净，然后浇筑。

3、其做面应采取房滑措施，做面宜分两次进行，第二次抹平后，沿横坡方向拉毛或采用机具压槽，拉毛和压槽深度为1~2mm

四、雨天施工措施

1、根据工程场地特点，由项目经理部合理布置现场，做到现场排水设施满足最大降水时及时排水的需要，不形成积水、渍水。

2、对临时排水沟要经常维修和疏通，以保证畅通和排水，特别在雨天中要有专人进行养护。储备足够水泵、棚布、塑料薄膜等防雨用品，保证暴雨后能在较短的时间内排除积水。

3、土模施工过程中，如遇雷雨天气，必须停止施工，并覆盖防水塑料薄膜。

4、认真检查、落实各种露天使用的电气设备，防潮措施，电气设备的放置位置应选择在干燥较高或用干燥物体垫起，防雨盖或防雨罩必须齐备；各种电气设备的接零或接地保护措施必须绝对可靠。

5、混凝土浇筑时，如遇雷雨天气，且雨量较大时，须停止施工，如一定要浇捣，则须搭设防雨棚，并及时遮盖砼表面，雨过后应及时做好面层的处理工作。

五、安全及环保措施

5.1、安全措施

1、树立“质量第一、安全第一”的意识，结合本工程的特点对全员进行安全教育，严格安全操作规程。

2、如需夜间施工。设立照明设施确保安全。

3、各种用电机械设备、线路专人管理，定期检查维修。

4、施工现场布置本着健康、卫生、安全的原则，符合防火、防雷击、防尘、防触电等全面规定及安全施工的要求，施工现场的道路、围档、防护、照明、警告信号和看守、生产、仓库、材料堆放场等按总平面布置图进行统一布置。

5、大风天、雨天过后要对所有安全设施进行仔细检查，清除隐患后方可继续施工。

6、任何人严禁在基坑边下休息。

7、机械开挖土方时，有专人指挥，防止机械伤人或坠土伤人，挖土机的工作范围内，不准进行其他工作。

5.2环境保护措施

保护环境，防止污染是整个工程施工过程中应认真对待的问题，为此我们在考虑施工方案时对环境保护作了如下措施：

1、工地落实门前三包环境保洁责任制，临时占用人行道严格执行申报审批规 ^定。

2、在施工现场内设洗车槽、沉淀池，生活或其他污水经处理后经排水渠排入市政相关管道。

3、在施工过程中，发现文物迹象，即局部或全部停工，采取保护措施，及时通知文物主管部门处理后，再恢复施工。

4、定期洒水减少粉尘对周围环境污染，定期压实地面，现场禁止燃烧有毒、

有害和有恶臭气味的物质。装卸有粉尘的材料时，洒水湿润和在仓库内进行

5、严禁在施工现场乱扔垃圾，不得向围挡外抛掷垃圾

6、尽可能减少夜间施工，减少噪音
