新版酸碱废气处理技术方案课件.doc

有限公司

酸气吸收塔项目

设

计

方

案

2015年 5月26日

公司简介

某公司于2009年3月注册，注册地址在大连市沙河口区，公司注册资金为1000万元人民币。

某公司是一家从事废气净化设备研发，废气治理工程项目设计、安装的专业环保公司，我公司与国内外多家研究中心和公司合作，为客户提供优质的废气净化服务，每年处理的有毒有害废气的排放量可达1万吨，处理后均达到国家标准。

目录

一、项目概况 (3)

二、 (4)

三、国家标准及规范 (4)

四、设计原则 (4)

五、工艺方案 (5)

1、工艺说明 (5)

2、现场图纸..................... 错误！未定义书签。

3、预算单...................... 错误！未定义书签。

六、设备介绍 (6)

七、公司部分案例 (9)

八、企业资质....................... 错误！未定义书签。

一、项目概况

有限公司在生产工艺产生废酸，用氢氧化钠中和时产生大量废酸气，具有刺激性气味。目前在处理位置安装隔断，风机，将废酸气体抽出室内，但为保证气体排放达到排放标准，需对排放气体进行相关处理。

现场废气主要成分是盐酸和硝酸，且酸碱中和温度所以设备上要求耐温，耐酸碱腐蚀。由于设备可能安装至室外，设备防雨及坚固程度应予以考虑。

隔断处的排风风机最大风量为13000m3/h，已经配置调频器，使风机风量处于可变状态。吸收塔处理量满足最大风量的使用要求。

二、

1、工程地址：

2、废气类型：酸性废气。

3、原有设备：

A、原有风量为13000m3/h风机两台。

B、风机配套管道一套。

三、国家标准及规范

1、GB16279-1996 大气污染物综合排放标准（25米高空排放标准）

2、GB3095-1996 环境空气质量标准

3、TJ36-79 工业企业设计卫生标准

4、HG/T20696-1999玻璃钢化工设备设计规定

5、CD130A19-85 手糊法玻璃钢设备设计技术条件

6、Q/320109 JT02-2002 玻璃钢系列产品通用技术标准

7、GB1447 玻璃纤维增强塑料拉伸性能试验方法

8、GB1463 玻璃钢比重试验方法

9、GB3854 玻璃纤维增强塑料巴氏硬度试验方法

四、设计原则

根据车间的具体情况，为了达到废气治理效果显著的目的，又能减少设备投资，降低运行费用，同时还能保证设备长期稳定运行，本次工程设计遵循下列原则：

1、设备技术先进：工程中的关键是净化器的选型。为保证整个系统长期稳定运行，净化器应选用经长期实践证明确实是可靠的技术。

2、系统参数的确定：要达到预计的效果，本系统各工艺参数的确定十分重要。为此，有必要对污染物的产生量进行正确的估算，并按照工业通风设计要求对设备的布置、管网走向、系统风量的分配等问题进行准确的计算。

3、便于维护管理：尽可能采用可靠易损件，工艺流程简单，降低系统故障率和设备维修率。同时兼顾主机设备的维修方便。

4、充分考虑系统运行的经济性：尽可能减少处理风量，从而降低净化设备投资及运行费用。

五、工艺方案

1、工艺说明

我公司采用玻璃钢喷淋塔对废酸气体进行净化。原设计中喷淋塔采用26000m3/h的处理量。由于甲方投酸量和时间段的更改，我公司为确保效果，将喷淋塔的处理量改为喷淋塔的喷淋层由原来的两层增加到三层，高度增加了1000mm，直径2100高(4650mm)并将原有施工一部分的DN400的PVC管道拆除，设计为DN500的玻璃钢管道。甲方原有一条13000m3/h风量的管道一起接入此喷淋塔，我公司的喷淋塔的进口特设计为从两侧进入。确保气体处理的均匀性及稳定性。原有的管道从风机后一直到喷淋塔这一部分管道由我公司设计制作。

备注：

1、管道长度需要根据客户确定摆放位置后来确定管道数量，以实际发生为准。

2、乙方负责将电缆接到自动控制箱。从自动控制箱到甲方电源部分的电缆由甲方负责。

六、设备介绍

本公司生产的高浓度玻璃钢废气洗涤净化塔，采用特殊喷淋系统、填料和收雾器，其喷嘴采用的低压、大流量、细雾喷嘴。其特点为无堵塞，免维护，喷淋效果好。填料采用本公司制造的纯PP花刺环，其优越的分散气流性能，能使废气与吸收液反应更充分，净化效力更高。收雾器解决净化塔飘液的关键部分，公司选用的收雾器材料是本公司生产的透气性好、阻水效率高、气流阻力小的细球环，其高效的收水率彻底解决了净化塔飘液问题。我公司洗涤净化塔配有多配方的天然植物工作液，可以有效的去除废气中的异味及恶臭气体。

该净化塔设计合理，由于空塔速度低，因此反应接触时间充分，阻力损失小．采用新型的阶梯环填料（或球型多面填料），比表面积大，、气液接触交换性能好．气液比选用合9-1吸收效率高，塔体内部合理采用重益式双级喷淋和填料层，以及喷雾交叉布里，大大地提高了净化效率。

该净化塔适用于钢铁、化工、机械、电子、仪表、电镀等酸洗腐蚀的酸雾废气处理，也适用于含铅，含汞废气的处理。

净化塔，由于主要采用玻璃钢它具用耐酸，耐碱、阻燃等优点，

它还具用环境适应性强，不受气候变化限制，无论是炎热的南方和严寒的北方均可使用。

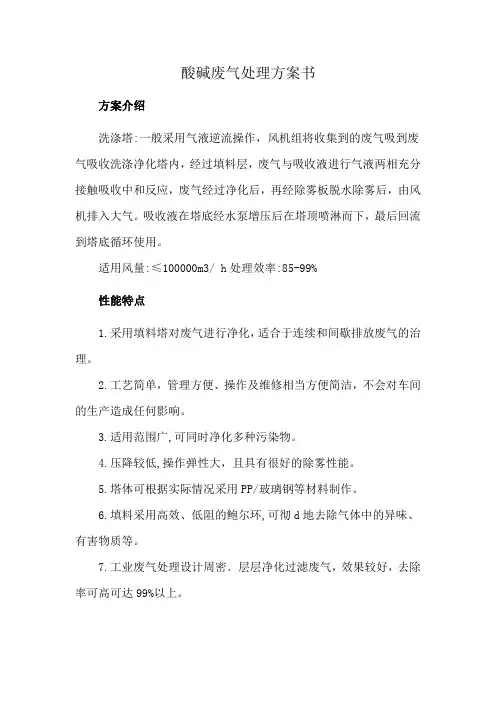

2、特点：

废气洗涤塔采用填料塔对废气进行净化，适合于连续和间歇排放废气的治理；工艺简单，管理操作及维修相当方便简洁，不会对车间的生产造成任何影响；适用范围广，可同时净化多种污物；压降较低，操作弹性大，且具有很好的除雾性能；塔体可根据实际情况采用FRP/PP/PVC等材料制作；填料采用高效、低阻的鲍尔环，可彻底地去除气体中的异味、有害物质等。

3、构造：

玻璃钢酸气吸收塔分单塔体和双塔体。采用圆形塔体，用法兰分段联接而成。具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。

4、适用领域

废气洗涤净化塔可广泛应用于化工、电子、冶金、电镀、纺化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。如调味食品、制酸、酸洗、电镀、电解、蓄电池等。

5、玻璃钢酸气吸收塔使用说明

用途：玻璃钢酸气吸收塔具有阻力小、能耗省、噪音低、处理效率高，能处理氯化氢气体（HCL）、氟化氢气体（HF）、氨气（NH3）、硫酸雾（H2SO4）、铬酸雾（CrO3）、氰氢酸气体（HCF）、碱蒸气（NaOH）、硫化氢气体（H2S）等气体的新型净化塔，它具有净化效率高、结构

紧凑、占地面积小、耐腐蚀、耐老化性能好，重量轻的特点。它适用于排放一定浓度的腐蚀性酸雾气体，主要用于化工、电子、医院、学院、研究中心等场所。

1.2、结构：

本套系统所采用的产品为及耐腐蚀的玻璃钢复合材料（FRP）。酸气吸收塔为圆筒型结构形式，全塔由三部份组成，即贮液、进气、喷淋、脱水和出气，防腐蚀水泵装在外侧，与塔进、出口管连接，塑料球分别装在喷淋内。净化塔为玻璃钢一体成型，结构紧凑，耐腐蚀，耐高温，外表光滑；除水部份：塑料制隔离式产生水气分离；喷水部：高压喷水产生雾状，分上下两段扩大接触处理提高功能；填充物：海胆型或皇冠型，PP 质一体成型；循环水槽需有防溢水口，50mm 水位溢水排放管；观察窗：5mm厚透明压克力板制；自动加水装置：浮球液面自动控制式。

1.3原理：

酸性气体由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。

安装：

1、安装前必须对各部件进行清点及检查，如有缺损或变形，要进行补齐修整后方可安装。

2、净化塔必须安装在同一水平的混凝土基础上，地脚螺钉采用预

留孔，二次浇溉安装定位。

3、净化塔组装及喷雾管道及配件的连接必须严密，以防漏液。

4、安装完毕后，必须清除塔内及喷雾循环管道内及滤料环中的杂物，以免堵塞滤液器及喷嘴。

5、维护：

1、贮液箱中加入氢氧化钠

6、保养：

1）、风机及水泵的电机必须采取防雨措施，以防电机受潮。2）、净化塔必须有专人负责管理，经常检查；风机和水泵运转是否正常，滤液器及喷嘴是否堵塞，液位是否正常，浮球是否失灵，吸收中和液溶度是否在规定范围内等等，如发现问题，应及时解决。3）、风机与水泵开关程序：

开机时，先开风机，后开水泵；

关机时，先关水泵，再关风机。

4）、为防止风机的开关而引起贮液箱液位升降，故必须做到：风机启动时，打开浮球供水阀；

风机停止时，必须先关闭浮球供水阀门。

公司部分案例
