动态电路及电路故障(初中物理教案)

《动态电路及电路故障》专题强化训练

学习目标：

1．会辨别复杂电路中故障原因。

2．会判断电路中两表的变化。

重点:熟练的应用欧姆定律进行判断

难点：电路的转化与识别

教学策略：

1. 把电压表看作断路，电流表看作导线。

2. 画出等效电路，同时分清聚合点与分差点。

3. 灯不亮，电流表无示数表示电路断开，

4. 电压表有示数且等于电源电压，说明电压表正负接线柱到电源的正负极是相通的。

教学方式:先做后讲，以学定教。

一．选择题

1. 在如下图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是

(

)

A ．灯泡L 2短路

B ．灯泡L 2断路

C ．灯泡L 1断路

D ．两个灯泡都断

路

2. 在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（）

(A)电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。

(C)电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。

3. 如下图所示的电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向右移动，在此过程中( ) 图

初中物理动态电路及电路故障分析专题

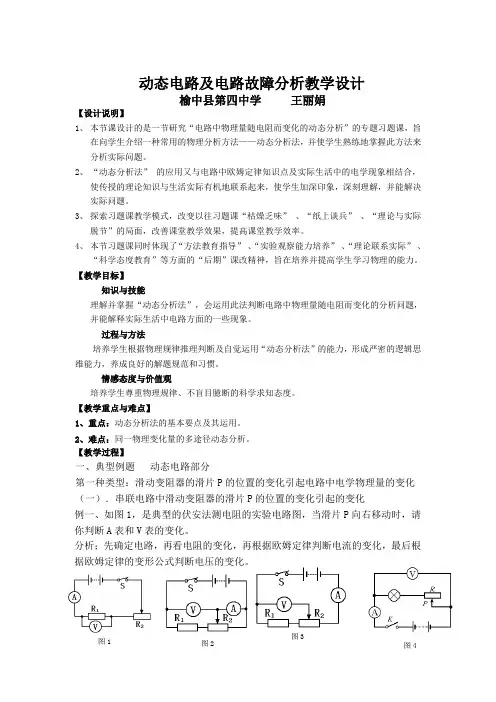

中考物理專題五動態電路及電路故障分析一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。二、知識儲備： 1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越（多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越（多或少）。 2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）。 3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越（大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越（大或小）； 4、是斷路；短路。 5、電流錶の特點是電阻很（大或小），通常相當於，電壓表の特點是電阻很（大或小），通常相當於。三、典型例題動態電路部分第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。針對練習（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（） (A)電流錶示數變大，燈變暗。 (B)電流錶示數變小，燈變亮。 (C)電壓表示數不變，燈變亮。 (D)電壓表示數不變，燈變暗。（4）、在如圖5所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（） (A)電壓表示數變大，燈變暗。 (B)電壓表示數變小，燈變亮。 (C)電流錶示數變小，燈變亮。 (D)電流錶示數不變，燈變暗。图1 图2 图3 图4 图5 图6

(word完整版)初三物理《电路故障分析》试题.doc

初中物理电路故障分析例：如图当闭合开关时，L1 亮， L2 不亮。电压表和电流表均有示数。故障可能原因是（） A. L1短路 B.L2 短路 C.L1断路 D.L2断路【题目变式1：】如上图，当闭合开关时，L1 不亮， L2 亮。电压表无示数，电流表有示数。故障可能原因是（） A.L1 短路 B.L2 短路 C.L1断路 D.L2断路【题目变式2：】如上图，当闭合开关时，L1 不亮， L2 亮。电路中可能存在的故障原因和两表示数的情况可能是( ) A.L1 短路，电压表有示数，电流表无示数 B.L1 短路，电压表无示数，电流表有示数 C.L2 短路，两表都无示数 D.L2 短路，两表都有示数例：如图 6 所示的电路，开关S 闭合时，发现L1、 L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0, Ucd=6V,该电路的故障可能是（） A、开关 S 接触不良； B、灯L1断路； C 、灯 L2 短路； D 、灯 L2 的灯丝断了例：如图所示电路中，电源电压不变，闭合开关S 后， L1， L2 都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（） A、灯 L1 知路； B、灯L2短路； C 、灯 L1 开路；D、灯L2开路。【题目变式】如图所示电路中，电源电压保持不变，当开关S 闭合后，电路正常工作。一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。出现这种现象的可能原因是：（） A．L1 开路B．L2开路 C ．L1 短路 D ．L2 短路 1、如图所示，当开关S 闭合，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能是（） A、 L1 短路； B、L2灯短路；C 、 L1 灯丝断开；D、L2灯丝断开。 2、如图所示电路中，当开关S1， S2 都闭合时，下列判断正确的是：（） A、只有 L1 发光； B、只L2发光； C、L1，L2都发光； D、L1，L2都不发光。 3、如图所示三只灯泡的额定电压均为2。5V，当开关 S 断开时，三只灯泡全发光，那么当S 闭合时：（） A、 L1， L2 不亮， L3 亮； B 、三灯都亮； C、 L1 不亮， L2， L3 亮； D 、三灯都不亮。 4、如图所示电路中，电源电压不变，闭合开关S 后，灯泡L1， L2 都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1 的示数变小， V2 的示数变大，则产生这一现象的原因是：（） A、灯 L1 开路； B、灯L2开路； C、灯L1短路； D、灯L2短路。 5、如图所示电路中，电源电压不变，闭合开关S 后， L1， L2 都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（） A、灯 L1 知路； B、灯L2短路；C 、灯 L1 开路； D、灯 L2 开路。 6、如图所示的电路中，闭合开关S 后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是：（） A、 L1 的灯丝断了； B、L2的灯丝断了； C、 L1， L2 的灯丝都断了； D、电流表坏了。 7、如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1 和 L2 的位置对调，再次

中考物理电路图典型习题附答案

第1讲电路图一、看电路图，画实物图连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支．．点和汇合点．．．．． ④导线要画在接线柱上，导线绝不能交叉．．．．二、根据实物图，画电路图三、按设计要求，画电路图进行电路设计时，重点考虑两个问题：一是用电器的连接方式．．．．，根据用电器是否实现独立工．．．．．．．作．来确定是串联还是并联；二是看开关的控制作用，确定开关的位置．．．．．。 1、如图所示。现有一个电池组。两个开关和两盏电灯。（1）请你连接好下面的实物电路图，使S1闭合时L1亮，使S2合时L2亮。（2）画出它的电路图。 2、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来． 3、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置． (1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响； (2)按下开关S1、S2时，电路中任何一盏灯都不亮； (3)按下开关S1、S3时，电路中两盏灯均亮．四、带有电流表的情况 1、如图所示，已知通过L1的电流为0.4 A，通过L2的电流为0.6 A，要求：（1）用电流表测干路中的电流，S为总开关，用笔画线代替导线将图甲中的实物连接起来，导线不许交叉. （2）根据你所连的实物图画出电路图. （3）在图乙电流表的刻度盘上标出接通电路后指针的位置 2、根据实物图，画出电路图 3、现有电源、开关、导线、两只灯泡和两只电流表，如图所示，请你设计一个电路，要求：两只灯泡并联，两只电流表接入电路中，只要将开关闭合，就能测出干路电流和其中一条支路上的电流。 (1)画出你设计的电路图。 (2)按照你设计的电路将图中的元件连接起来。(已知干路上的电流约 0.56 A)

2020中考物理压轴专题：动态电路分析(含答案)

2020中考物理压轴专题：动态电路分析（含答案）一、串联电路 1.如图1所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题: (1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、R1的连接方式是。图1 (2)判断电表的测量对象:串联不用分析电流表,各处电流都相等,重点分析电压表,电压表测量两端的电压(并联法)。 (3)判断滑动变阻器滑片P移动时相关物理量的变化情况:电源电压不变,滑片P向左移动时→R接入电路的阻值→电路中的总阻值→电流表的示数→电阻R1两端的电压→电压表V的示数。电压表的示数与电流表的示数的比值(实质是滑动变阻器连入电路中的阻值);电压表示数的变化量与电流表示数的变化量的比值(实质是定值电阻R1的阻值)。(均选填“变大”“变小”或“不变”) 【规律总结】滑片移动引起的串联电路动态分析:首先确定电阻的变化,根据电源电压不变,确定串联电路电流的变化,再根据串联电路电阻分压(电阻大分得的电压就大),确定定值电阻及滑动变阻器两端电压的变化,根据电功、电功率的公式确定电功、电功率的变化,如图2所示。(先电流后电压、先整体后部分) 滑片的移动方向R滑的变化电路中电流I的变化定值电阻两端电压U定的变化滑动变阻器两端电压U滑的变化图2 2.如图3所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时,电流表A示数,电压表V1示数,电压表V2示数,电压表V1示数与电流表A示数的比值,电压表V2示数与电流表A示数的比值,电路消耗的总功率。(均选填“变大”“变小”或“不变”)

二、并联电路 3.如图4所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题:(灯丝电阻不随温度变化) 图4 (1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、灯泡L的连接方式是。 (2)判断电表的测量对象:并联电路不分析电压表,各支路电压相等且等于电源电压。重点分析电流表,电流表测量的电流。 (3)判断滑动变阻器滑片移动时相关物理量的变化情况(利用并联电路各支路互不影响):电源电压不变→电压表的示数;滑片P向左移动时→滑动变阻器R接入电路的阻值→通过滑动变阻器R的电流、通过灯泡L的电流→灯泡L亮度、电流表A的示数→电路总电阻→电路消耗的总功率。(均选填“变大”“变小”或“不变”) 【规律总结】滑片移动引起的并联电路动态分析:首先确定电阻的变化,根据并联电路各支路电压相等,且等于电源电压,确定电压表示数,根据欧姆定律确定变化支路中电流的变化,其他支路各物理量均不变(快速找出该支路),如图5所示(注:I1为定值电阻所在支路电流,I滑为滑动变阻器所在支路电流)。(先电压后电流,先支路后干路)滑片移动时R滑的变化本支路电阻的变化本支路中电流的变化干路电流的变化图5 4.如图6所示的电路中,闭合开关后,当滑片P向右移动时,电流表A1的示数,电压表V的示数,电流表A2的示数,电压表V示数与电流表A1示数的比值,电压表V示数与电流表A2示数的比值,电路消耗的总功率。(均选填“变大”“变小”或“不变”)

题初三物理电路故障的练习题(有答案)

初三物理电路故障的练习题 1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后 A、电流表、电压表均损坏； B、电流表损坏，电压表示数为零；（） C、电流表有示数，电压表示数为零； D、电流表示数为零，电压表有示数。 2、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现（） A、电流表被烧坏； B、电压表被烧坏； C、两只灯会被烧坏； D、两只灯都能发光。 3、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（） A、电源接线接触不良； B、电流表损坏，断路，其他元件完好； C、灯L1发生灯丝烧断； D、灯L2发生短路，其他元件完好。 4、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（） A、电压表指针有明显偏转； B、电压表一定烧坏； C、灯泡L的灯丝烧坏； D、电源损坏。 5、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是 U ad=6v, U ab=0, U bc=0, U cd=6V, 则该电路的故障可能是（） A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。 6、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是 U ad=6v, U ab=6V, U bc=0, U cd=0, 则该电路的故障可能是（） A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。 7、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮。由此可以断定（） A、灯L1断路； B、灯L2断路； C、灯L1短路； D、灯L2短路。 8、在图10所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）

初中物理必做的8道电学经典基础计算题(附答案)(精编)

初中物理计算题分类复习一、串、并联电路计算： 1、在图1所示的电路中,当S 1闭合,S 2、S 3断开时,电压表的示数为6 V,当S 1、S 3断开,S 2闭合时,电压表的示数为3 V.求：（1）电源电压是多少?（2）当S 1、S 3闭合,S 2断开时,电压表的示数为多少? 2、图2所示，用电压表分别测量L 1两端的电压U 1、L 2两端的电压U 2以及L 1、L 2串联的总电压U ，请根据表盘读数回答下列问题：⑴L 1两端的电压U 1是多大？⑵L 2两端的电压U 2是多大？⑶L 1、L 2串联的总电压U 是多大？⑷电源电压是多大？二、欧姆定律计算： 3、如图3所示,R 1=10 ,R 2=15 ,电流表示数是1A ，求：（1）R 1中电流I 1和R 2 中I 2各是多大？（2 ）电压表的示数是多大？图1 图2

4、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ；当电源电压增至12 V 时，电流表的示数为0.5 A 。求电阻R 1、R 2的阻值。三、电功、电功率、焦耳定律计算： 5、如图5所示电路，电源电压为4．5V ，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A ，电压表量程为0～3V 。求：(1) 滑动变阻器允许接入电路的阻值范围；(2)正常工作时整个电路消耗的最大功率。型号DSP —19B 电源220V 50Hz 功率加热时1200W 保温时30W 图3 图5 图4

6、某电热水瓶的铭牌如下表所示。若热水瓶内装满容量2L 水，在额定电压下工作（外界大气压强为1个标准大气压）。求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。 7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。当闭合开关S1滑动变阻器的滑片P移动到a时，闭合开关S2、S3与断开S2、S3，电流表的变化范围为0.4A～0.1A，电压表的变化范围为6V～4V；当断开开关S2和S3，滑动变阻器的滑片P移动到距a点1/2时小灯泡L正常发光。求：⑴小灯泡L的额定功率⑵当开关S2和S3都闭合时，电路消耗的最小功率。图6 8、如图7所示电路中，小灯泡L标有“6V 3W”字样，R2=12Ω，当S1、S2都闭

初中物理电路动态分析专题

(1) (2) (3) a b c R 2 R 1 S P L R S R 2 R 1 S P 1教学内容电路动态分析专题 1、（2005年学业考）如图所示电路中。电源电压保持不变。闭合电键S 后，当滑动变阻器滑片P 向左移动时，电流表的示数将（选填“变小”、“不变”或“变大”）。若在电路中再接入一个电压表，且当滑片P 分别位于变阻器的右端、中点和左端时，电压表的示数如下表所示，则电压表应并联在图中两点之间（选填“ab ”、“bc ”或“ac ”）。 2、（2004年中考）如图所示电路中。电源电压保持不变。当电键S 由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将。（选填“变小”、“不变”或“变大”）。 3、（2004年抽查）如图所示电路中。电源电压保持不变。闭合电键S 后，当滑动变阻器滑片P 向右移动时，电流表A 的示数将，电压表V 1的示数，电压表V 2的示数（选填“变小”、“不变”或“变大”）。 4、（2004年毕业考）如图所示电路中，当电键S 由断开到闭合时，电流表的示数将（）。 A 、变大 B 、变小 C 、不变 D 、先变小后变大 5、（2004年毕业考）如图所示电路中，闭合电键S ，滑动变阻器的滑片P 向左移动时，电流表的示数将（）。 A 、变大 B 、变小 C 、不变 D 、先变小后变大 6、（1999年中考）如图所示电路中，当电键S 断开时，电阻R 1与R 2是联连接的。电键S 闭合时，电压表的示数将（选填“变小”、“不变”或“变大”）。 7、（2001年中考）如图所示电路中。电源电压保持不变。当电键S 由断开到闭合时，电压表V1的示数将，电压表V2的示数将。（选填“变小”、“不变”或“变大”）。 8、（2003年中考）如图所示电路中。电源电压保持不变。当电键S 由断开到闭合时，电流表的示数将，电压表的示数将。（选填“变小”、“不变”或“变大”）。 9、如图所示电路中。电源电压保持不变。当电键S 由断开到闭合时，电压表V 的示数将，电流表A 的示数将；向右移动滑动变阻器的滑片P ，电压表V 与电流表A 的示数的比值将。（选填“变小”、“不变”或“变大”）。滑片P 的位置右端中点左端电压表的示数（伏） 2.0 3.0 6.0 (4) (5) (6) S S P R 2 R 1 S

经典初三物理电路图练习题

电路和电路图练习 1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。 2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3） 3.根据电路图连接实物图（1）（2） 4、试指出下面电路有什么错误，并改正。

5、一个开关能够控制3个灯泡，试画出连接方式。 [电流强度] 1 电流强度：1秒内通过导体横截面的电量。简称电流。电流计算公式：I=Q/t Q为电量单位库，t 为时间单位秒。 2 1安培的规定：如果在1秒内通过导体横截面的电量为1库导体中的电流就是1安培。安培是法国的科学家。 3 1安培＝1000毫安(mA) 1毫安＝1000微安(μA) 4 测量电流的仪表是电流表。符号A 5 使用电流表的注意事项：1 电流表要串联在电路中2 电流要从"+"接线柱入，"-"接线柱出。3 被测电流不能超出电流表的量程。 4 绝对不允许不经过用电器而把电流表直接连在电源两极上。 6 串并联电路的电流特征：串联电路中电流处处相等。并联电路中干路中的电流等于各支路中电流的和 [电压] 1 电压的作用：电压使电路中形成电流。电源是提供电压的装置 2 电压的单位：伏特，简称伏. 另外还有千伏、毫伏、微伏 1伏特＝1000毫伏1毫伏＝1000 微伏 3 测量电压的仪表是：电压表 4 电压表的使用注意事项：1 电压表要并联在电路中 2 电流要从"+"接线柱入，"-"接线柱出。3 被测电压不能超出电压表的量程。5串并联电路的电压特征：串联电路的总电压等于各用电器的电压和并联电路的电压等于各支路中的电压并且等于电源电压。

[电阻] 1电阻：导体对电流的阻碍作用的大小(不同的物体电阻一般不同) 2 电阻的单位：欧姆(Ω) 千欧、兆欧1兆欧＝1000000欧姆 3 1欧姆的规定：如果导体两端的电压是1伏，通过的电流是1安则这段导体的电阻就是1欧姆。 4 决定电阻的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。大多数电阻温度升高，电阻增大。 5 滑动变阻器的作用：改变电路中的电流强度。工作原理：改变电阻线的长度从而改变电阻，达到改变电流使用时的注意事项：不能使电流强度超出它允许的最大电流种类：滑动变阻器和旋盘式电阻箱。电阻线的材料：用电阻率较大的合金丝制成 6 半导体：导电能力介于导体和绝缘体之间的物体。常见的有硅锗砷化镓 7 三种半导体元件的特点：压敏元件：受压力后电阻发生较大变化。热敏电阻：受热后电阻随温度的升高而迅速减小的电阻。光敏电阻：在光照下电阻大大减小的电阻。 8 超导现象：一些金属或合金当温度降低到某一温度时，电阻变为零的现象 9 超导体：具有超导现象的物体叫超导体。 10 超导转变温度(超导临界温度):物质电阻变为零时的温度。Tc [欧姆定律] 1 19世纪的德国物理学家欧姆得出了欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 I=U/R 2 伏安法：利用电压表和电流表测定电阻的方法叫伏安法。 3 串联电阻：串联电路的总电阻等于各串联电阻之和。 4 并联电阻：并联电路的总电阻的倒数等于各并联电阻的倒数之和。 5 电路中串联的电器越多，电流越小每个电器的电压越小串联分压限流并联的电器越多，总电流越大，各电器的电压不变。

初三物理《故障电路》专题训练(含答案)

故障电路 1．在图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：_______。 2．在图所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )。 A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路 3．在图所示的电路中，电源电压不变。闭合开关S 后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )。 A．灯L1断路B．灯L1短路 C．灯L2断路D．灯L2短路 4．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )。 A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路 5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后( )。 A．电流表、电压表均损坏B．电流表损坏，电压表示数为零 C．电流表有示数，电压表示数为零D．电流表示数为零，电压表有示数 6．如图所示，下列说法正确的是( ) A．电流表的连接是正确的B．电压表的连接是正确的 C．两表的连接都是错误的D．电流表将会被烧坏

7．在图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是( )。 A．可能是灯L短路，电流表示数变小 B．可能是灯L断路，电流表示数变小 C．可能是电阻R短路，电流表示数变大 D．可能是电阻R断路，电流表示数变小 8．如图所示电路，电源电压为3伏。当开关S闭合时，却只有一只灯泡发光，且电压表示数为3伏。由这一现象可以判断电路的故障是( )。 A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路 9．如图所示的电路，电源电压不变，闭合开关S．灯L1和L2均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数不变，出现这一现象的原因可能是( )。 A．L1短路B．L1断路C．L2短路D．L2断路 10.如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，但过一段时间，小灯泡L1发生断路，这时电流表的示数_______，电压表的示数_______。（选填“变大”、“变小”或“不变”） 11.按如图(a)所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图 (b)所示，造成这一现象的原因是( )。 A．可能L1断路 B．可能L2短路 C．可能V1和V2所选量程不相同，L1短路 D．可能V1和V2所选量程不相同，电路各处完好 12.如图所示，闭合开关S时，小灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是( )。 A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路

初中物理动态电路分析专题训练汇编

第15讲动态电路分析【知识点】： 1．欧姆定律的应用： ①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。（R=U/I） ②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R） ③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR） 2．电阻的串联有以下几个特点：（指R1，R2串联） ①电流：I=I1=I2（串联电路中各处的电流相等） ②电压：U=U1+U2（总电压等于各处电压之和） ③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR ④分压作用 ⑤比例关系：电流：I1∶I2=1∶1 3．电阻的并联有以下几个特点：（指R1，R2并联） ①电流：I=I1+I2（干路电流等于各支路电流之和） ②电压：U=U1=U2（干路电压等于各支路电压） ③电阻：（总电阻的倒数等于各并联电阻的倒数和）如果n个阻值相同的电阻并联，则有 1/R总= 1/R1+1/R2 ④分流作用：I1：I2=1/R1：1/R2 ⑤比例关系：电压：U1∶U2=1∶1 【知识点透析】动态电路在中考中一定有一个题，可能是选择，也可能是填空【精讲例题】 1.在如图1所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是 A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变小 2．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中 A．滑片P是向左滑动的 B．电压表V的示数逐渐变小 C．电流表A的示数逐渐变小 D．电流表A与A1的示数差逐渐变小 3．如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右移动时 ( ) A．电流表示数变大 B．电压表示数变小 C．小灯泡亮度不变 D．电压表示数不变 4如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”) （例4 【随堂检测】

初中物理常见电路故障类型及原因分析

初中物理常见电路故障类型及原因分析 ------- 黑龙江省同江市第三中学韩丽玉初中学生学习电学时，都对如何分辨短路与断路，如何用电流表、电压表判断电路故障感到很困难。直到九年级，学习比较优秀的学生也还糊里糊涂。我认为，对电路故障要熟练正确的判断除了应对各个概念完全掌握，并形成完整的概念体系外，同时还应对各个实验的现象及结论充分理解，并能够灵活应用。在这里通过一些具体的实例，对电路故障分析进行详细的介绍和比较，使同学们在遇到具体问题时，能够选择最佳的解题方法，以提高解决问题的能力和效率。一、短路与断路现象分析初中物理电路故障的类型主要有两种：短路和断路。短路，又分为电源短路和用电器短路两种。 1电源短路，指导线不经过用电器而直接接到了电源的两极上。导致电路中电流过大，从而烧坏电源。这种情况是绝对不允许的。电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；

2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。这种情况一般不会造成较大的破坏。用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L i、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L i变亮。事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B 点，再流过L i，回到电源负极。将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。这种现象表现出了自然界“最经济的原理”。断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。具体“症状”有： 1:用电器不工作。诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。

人教版—初三物理动态电路分析专题

动态电路分析专题 1．如图1所示得电路，电源电压不变，闭合开关S, 将滑动变阻器得滑片P 向左移动得过程中，下列说法正确得就是( )（假设灯丝得电阻不变） A ．电压表得示数变小 B ．电流表得示数变小 C ．电压表与电流表示数得比值变小 D ．电压表与电流表示数都变大 2．某兴趣小组为了研究电子温控装置，将热敏电阻R 1、定值电阻R 2以及电压表与电流表连入如图所示电路，热敏电阻得阻值随温度得升高而减小。闭合开关后，当温度升高时，电压表与电流表得示数变化情况就是 ( ) A ．电流表与电压表示数均变小 B ．电流表与电压表示数均变大 C ．电流表示数变小,电压表示数变大 D ．电流表示数变大,电压表示数变小 3．如图就是某物理兴趣小组设计得压力传感器得原理图，其中弹簧上端与滑动变阻器得滑片P 固定在一起，AB 间连接有可以收缩得导线，R 1为定值电阻。可以显示出传感器所受得压力F 越大，指针偏转角度越大得电表就是 A ．电流表 B ．电压表 C ．电流表、电压表都可以 D ．电流表、电压表都不可以 4、如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻得“U －I ”关系图像如图7所示。则下列判断正确得就是（） A. 电源电压为10V B ．定值电阻R 1得阻值为20Ω C ．滑动变阻器R 2得阻值变化范围为0～10Ω D ．变阻器滑片在中点时，电流表示数为0、3A 5．如图所示得电路中，闭合开关，滑动变阻器滑片向右滑动得过程中（） A ．灯泡L 1变亮、L 2亮度不变 B ．灯泡L 1变亮、L 2变暗 C ．灯泡L 1亮度不变、L 2变亮 D ．灯泡L 1变暗、L 2变亮 6、如图所示就是一种自动测定邮箱内油量多少得装置，R 1就是滑动变阻器，它得金属滑片就是杠杆得一端，从油量表（由电流表改装而成）指针所指得刻度，就能知道邮箱内油量得多少。则( ) A 、油量增加，R 1得电阻值增大，油量表指针偏转变小。 B 、油量增加，R 1得电阻值减小，油量表指针偏转变大。 C 、油量减少，R 1得电阻值增大，油量表指针偏转变大。 D 、油量减少，R 1得电阻值减小，油量表指针偏转变小 R 2 A V R 1 S

初中物理电路图练习(连线和画图)

串联和并联练习题一、填空题 1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________接到电路中，我们就说这两个小灯泡是并联. 2.人体心脏的跳动是由_________来控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的_________随时间变化的曲线，这就是通常说的_________，通过_________可以了解心脏的工作是否正常. 3.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________ 4.你留心观察过街道上的路灯吗当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的. 5.如上图所示的电路中，灯L1、L2是_________ 联，开关S1控制灯_________，S2控制灯_________. 6.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态. 7.如下图所示，L1、L2,是两个相同的小灯泡，A、B、 C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是_________ 联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________. 二、选择题》 8.在连接电路的过程中，下列几种做法中，没有必要的是（） A.断开开关按电路图连接元件 B.开关必须靠近电源的正极

C.各个接线点一定要连接牢固 D.全部连接完后，再对照电路图检查，无误后再闭合开关 9.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）和L2并联，再与开关串联和开关串联，再与L1并联和开关并联，再与L2串联和开关串联，再与L2并联 10.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（） A.只能将两盏灯并联 B.只能将两盏灯串联 C.两盏灯可以是串联，也可以是并联 D. 以上说法都不正确￥ 11.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（） 12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（） A．3根B．4根C．5根D．6根三、作图题 13、请根据左边实物连接的电路图，画出其电路图。

(完整word)初中物理常见电路故障类型及原因分析

初中物理常见电路故障类型及原因分析 ————黑龙江省同江市第三中学韩丽玉初中学生学习电学时，都对如何分辨短路与断路，如何用电流表、电压表判断电路故障感到很困难。直到九年级，学习比较优秀的学生也还糊里糊涂。我认为，对电路故障要熟练正确的判断除了应对各个概念完全掌握，并形成完整的概念体系外，同时还应对各个实验的现象及结论充分理解，并能够灵活应用。在这里通过一些具体的实例，对电路故障分析进行详细的介绍和比较，使同学们在遇到具体问题时，能够选择最佳的解题方法，以提高解决问题的能力和效率。一、短路与断路现象分析初中物理电路故障的类型主要有两种：短路和断路。短路，又分为电源短路和用电器短路两种。 1、电源短路，指导线不经过用电器而直接接到了电源的两极上。导致电路中电流过大，从而烧坏电源。这种情况是绝对不允许的。电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。 2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。这种情况一般不会造成较大的破坏。用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L1、L2发光，当用

一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B 点，再流过L1，回到电源负极。将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。这种现象表现出了自然界“最经济的原理”。断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。具体“症状”有： 1：用电器不工作。诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。 2、电流表示数正常而电压表无示数: 诊断：“电流表示数正常”表明主电路为通路,“电压表无示数”表明无电流通过电压表,则故障原因可能是:①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路。 3、电压表有示数而电流表无示数诊断：“电压表有示数”表明电路中有电流通过,“电流表无示数”说明没有或几乎没有电流流过电流表,则故障原因可能是①电流表短路;②和电压表并

初中物理电路故障专题复习知识点考点归纳和练习

电路故障专题复习（1课时）一、知识考点 1、电路发生短路。（1）电源短路用电器不工作，电压表和电流表都无示数，有可能烧坏电源；（2）部分短路(也叫短接)电路仍通；（3）短路具体分析如下表： 2、电路发生断路。（1）灯泡不亮；（2）电流表无示数；（3）电压表无示数(电压表所测部分两节点之外断路)；（4）电压表有示数(接近电源电压)(电压表所测部分两节点之间断路)。（5）断路具体分析如下表：二、解答方法

1、查找短路故障的方法。 ⑴电源短路用电器不工作，电压表和电流表都无示数，有可能烧坏电源； ⑵部分短路(也叫短接)电路仍通； ①灯泡仍亮(没有被短路)； ②灯泡不亮(被短路)； ③电流表有示数(没有被短路)； ④电压表有示数(所测部分断路没有短路)； ⑤电压表无示数(所测部分短路)。 2、查找断路故障的方法。（1）用导线(或电流表)并接法来查找故障位置。当导线两端接在电路中某两点之间时，原来不能工作的用电器工作，说明导线并接两点之间的部分可能有断路。注意：不能并接在电源两端。（2）用电压表并接在电路某两点时，电压表有示数，说明与电压表并接部分有可能断路。电压表无示数，表明与电压表并联部分以外断路。（3）用小灯泡并接在电路某两点之间时，若小灯泡发光，表明与小灯泡并接的电路部分断路。三、典型例题例1、如图是测量小灯泡电功率的电路图，当开关闭合时发现小灯泡不亮，移动滑动变阻器的滑片时电压表无示数，电流表的示数有明显变化，则以下分析正确的是（） A．电流表正负接线柱接反了 B．电压表的量程选大了 C．小灯泡发生短路 D．小灯泡发生断路解：电路为串联电路，电压表测小电泡两端电压，电灯不亮，电压表无示数而电流表有示数，说明电灯泡出现短路。答案：C 例2、某实验小组连接了如图所示的串联电路，电源电压为3 V恒定不变。连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得Uab＝Ubc＝Ucd ＝0，Uad＝3 V。为进一步确认电路故障，他们先用导线将a、b连接起来，

初中物理电路故障及动态电路分析解题技巧和经典题型(含详细答案)

初中物理电路故障及动态电路分析 1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。 2、根据第一步再判断哪部分断路或短路。例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。例2、L1与L2串联，电压表V1测L1电压，V2, V2示数很大，则L1 短路而L2正常；B若V1=0而V2示数很大，说明L2都断路。测L2 电压。闭合开关后，两灯都不亮。则下列说法正确的是：A、若V1=0解：可能你会错选A。其实答案为B。首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。如果碰上了电压表电流表就把电压表当开路，电流表当导线。这个是

因为电流表电压小，几乎为零。但电压表不同。此处要注意的是，电压表只是看做开路，并不是真的开路。所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。电压表是有示数的（话说我当时为这个纠结了好久）。还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一.常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。因此正确识别电路是解决电学问题的前提。当然首先必须掌握串联电路和并联电路这两种基本的电路连接方式（图1（甲）、（乙）），这是简化、改画电路图的最终结果。识别电路的常用方法有电流流向法（电流跟踪法）、摘表法（去表法）、直线法和节点法。在识别电路的过程中，往往是几种方法并用。 1.电流流向法电流流向法是指用描绘电流流向的方法来分析电阻连接方式的方法。这是一种识别电路最直观的方法，也是连接实物电路时必须遵循的基本思路。具体步骤是：从电源正极出发，沿着电流的方向描绘出电流通过电阻的各条路经，一直达到电源的负极。 If ------------ 图1 （甲）

上海中考物理电路故障专题汇编

上海中考物理电路故障专题汇编电路故障压轴专题例题：（☆☆☆）在图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（） A 若电压表V示数变大，一定是电阻R1断路。 B 若电流表A示数变小，一定是电阻R2断路。 C 若两个电表的示数都变小，一定是电阻R1短路。 D 若两个电表的示数都变大，一定是电阻R2短路。例题：（☆☆☆）如图2所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L 或电阻R上．则下列判断中正确的是…………………………………………………………………………（） A．小灯L短路，电流表示数变大 C．电阻R短路，电流表示数变大B．小灯L断路，电压表示数变大D．电阻R断路，电压表示数变大例题：（☆☆☆）如图3所示，闭合电键S，灯L亮，一段时间后灯L 熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上。现将一只完好的电压表并联在灯L两端，则（）A．若电压表无示数，则一定是R断路

B．若电压表无示数，则一定是L短路 C．若电压表有示数，则一定是R短路 D．若电压表有示数，则一定是L断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数。现将电压表V并联在电阻R2两端，下列判断中正确的是（） A．若电压表V有示数，则一定是电阻R1短路 B．若电压表V有示数，则一定是电阻R2断路 C．若电压表V无示数，则可能是电阻R1断路、R2短路 D．若电压表V无示数，则可能是电阻R1断路、R2断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。电键S 闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯 A．L1断路（）B．L1短路C．L2断路D．L2短路例题：（☆☆☆）如图2所示的电路，电源电压保持不变，电键S闭合时，发现只有一个电表的指针位置发生变化，且灯L不亮，电路中的电阻R或灯L有一个出现了故障，则可能是（） A．电流表指针位置发生变化，灯L短路。 B．电压表指针位置发生变化，电阻R断路。 C．电压表指针位置发生变化，电阻R短路。 D．电流表指针位置发生变化，灯L断路。
