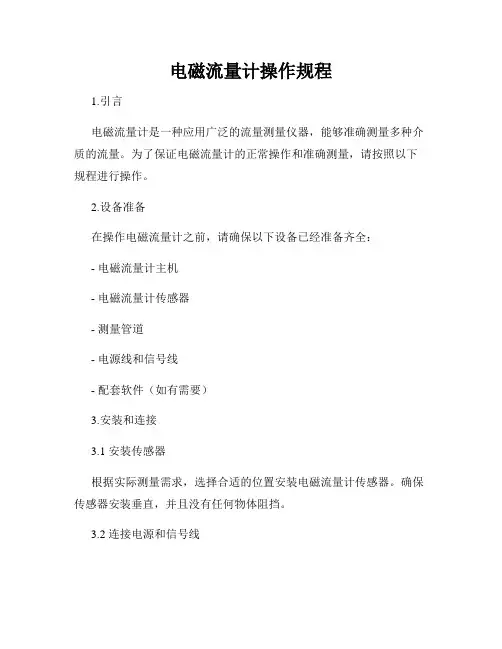

电磁流量计参数设定

Flow Range 流量量程设定

Sensor size 测量管道口径

Sys reset 仪表参数重置

Convtr s/n 转换器编号值

Meter Factor(k t) 出厂标定系数

Current Max(k1) 电流满度修正

Current Zero(k0) 电流零点修正

Password L3 3级密码修改

Password L2 2级密码修改

Password L1 1级密码修改

Time:h/m/s 时间—时分秒

Date:y/m/d 日期—年月日

Clr Tot Key 总量清零密码

Clr Totalizr 累计总量清零

Input Contrl 输入控制选择

R.Total set 反向总量预置

F.Total set 正向总量预置

Calibr Fact 仪表标定系数（面板仪表系数）Field Mode 励磁方式选择

Sensor fact 传感器系数值

senser s/n 传感器编号值

Reverse enbl 反向测量允许

Lo Alm limit 下限报警阀值

Lo Alm enbl 下限报警允许

Hi Alm limit 上限报警阀值

Hi Alm enbl 上限报警允许Emp pipe Alm 电极报警阀值Emp pipe Det 空管报警允许Baudrate 仪表通讯速度Comm Address 仪表通讯地址Freq Max 脉冲宽度选择Pulse Factor 脉冲当量选择Pulse output 脉冲输出方式Current type 电流输出类型Flow density 被测流体密度Total unit 流量积算单位Limit time 不敏感时间值Rate of chng 变化率限制值Cutoff Enbl 切除允许选择L.F.Cutoff 小信号切除点Flow Zero 流量零点修正Flow Dir 流量方向选择Damping 测量阻尼时间Auto Rng chg 量程自动切换9454--7206

LDE—100电磁流量计说明书-

目录一、概述二、主要技术参数三、电磁流量计选型编码四、电磁流量计选型说明五、流量计接线六、流量计参数设置七、流量计自诊断信息与故障处理八、附录 HXLDE型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。使客户“买的放心，用的省心，服务称心”是我公司的宗旨。产品特点： ▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。 ▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。 ▲在现场可根据用户实际需要在线修改量程。 ▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。 ▲采用SMD器件和表面贴装（SMT电路可靠性高。 ▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。 ▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1 ▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好 ▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间 ▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。 ▲具有自检与自论功能

流量计、液位计技术协议(签字版)

. 四川省富邦钒钛制动鼓有限公司(流量计、液位计仪表) 供货合同技术协议买方：四川省富邦钒钛制动鼓有限公司卖方：上海效诚电气有限公司 2013年4月攀枝花

四川富邦钒钛制动鼓有限公司（以下简称买方）与上海效诚电气有限公司（以下简卖方），就四川富邦钒钛制动鼓有限公司流量计、液位计仪表的有关技术问题进行了友好协商，达成以下协议：一、设备参数 1.1 固定分体式超声波流量计，1台测量介质：清水；介质温度：常温；介质压力：0.3MPa 常用流量：1000m3/h; 最小流量：500 m3/h; 最大流量：2000 m3/h; 管径：DN450；管材：碳钢；管壁：8～14mm；传感器防护等级：IP68；（传感器具有在线拆装功能）显示装置工作电压：220VAC；显示装置工作温度：常温；显示装置防护等级：IP4X；显示装置精度：双声道0.25-0.5%；显示装置灵敏度：0.003m/s；显示装置线性度：线性度：0.15%～0.25%；显示装置输出：4-20mA；显示装置数据记录：160K～2MB资料库，记录一天内的流量及至少一年的累积量；在流速±14m/s内可维持标定的精度，并可显示正反流动方向；可测知液体中的含气量（VAER读数）并作出内部补偿；双声道设计，可安装在弯头附近，不受液体中的乱流影响；

高灵敏度0.001ft/s；自诊功能，显示计量时间的问题，如气泡、讯号值和声速。 1.2 缆式液位计，3台测量介质：清水；介质温度：常温；测量范围：0～10m；精度：0.5级；工作温度：-20～80℃；输出信号：二线制4～20mADC；电源电压：24VDC 不灵敏区：≤±1.0%FS；负载能力：0-600Ω 防护等级：IP68 传感器材料：聚四氟乙烯，(聚丙烯法兰)； 1.3 无纸记录仪，1台输入信号：8通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。信号类型：标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；毫伏信号：0～20mV、0～100mV、±20mV、±100mV；热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；线性电阻信号：0～400Ω；精度：±0.2％FS；采样周期：1秒；存储容量：内部Flash存储器容量128M Byte；报警输出：＞3路报警继电器常开触点输出，触点容量3A/250VAC；配电：变送器配电电源，额定电压24VDC，最大电流250mA；（配电可设置）通讯接口：隔离RS232和RS485接口；

电磁流量计样本

电磁流量计样本一、概述 (2) 二、主要特点 (2) 三、技术参数 (2) 四、供货内容及订货须知 (3) 1、供货内容 (3) 2、订货须知 (3) 五、电磁流量计选型及订货 (3) 1、详细了解流量计测量介质及相关工艺参数 (3) 2、传感器口径的选择 (4) 3、电极材料的选择 (6) 4、衬里材料的选择 (7) 5、根据安装要求和环境，选择使用一体型还是分体型电磁流量计 (7) 6、防护等级的选择 (8) 7、电磁流量计选型代码表 (9) 六、结构种类及外形尺寸数据表 (10) 1、夹持型电磁流量计外形尺寸及重量 (10) 3、法兰型电磁流量计的外形尺寸及法兰连接尺寸 (11) 七、安装要求 (13) 安装场所的选择 (13) 选择传感器安装位置时注意事项 (14) 附录 (16) 附录1 附装异径管压力损失 (16) 附录2 有关国家常用不锈钢、耐热钢钢号对照表 (19) 附录3、国内外法兰标准简介 (20) 附录4、常见液体电导率表 (21) 附录5、电极和衬里材料耐腐蚀性能一览表 (28) 附录6、电磁流量计产品制造标准、计量检定规程 (35)

一、概述 KFL-DC系列智能电磁流量计系我公司基于法拉第电磁感应原理开发的新一代全智能型流量计，该电磁流量计不仅可以测量导电液体的体积流量外，还可用于测量强酸强碱等腐蚀性液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、制药、食品饮料、造纸、电力、城市给排水及环保等领域。二、主要特点 ●全智能化设计，抗干扰能力强，测量精度高 ●采用高可靠的EMI开关电源，适应宽范围电源电压变化，抗EMI性能好 ●采用美国进口微处理器，运算速度快，精度高，保证产品运行稳定可靠 ●采用SMD高精密元器件、SMT贴装技术和三层绝缘防护，提高了电路的可靠性 ●传感器内无可动部件，无主流部件，产品寿命长，无压力损失 ●仪表调试采取层级权限设计，用户可根据不同授权进行仪表现场调试和修改参数 ●流量信号与平均流速成线性关系，不受流体的密度、粘度、温度、压力和电导率变化的影响 ●高清晰度背光LCD显示，可同时显示瞬时流量、累计流量、流量百分比、流速等值 ●流量计为双向测量系统，可对正向流量及方向流量自动识别，并进行累计记录 ●仪表内部有三个总量积算器，可分别记录正向总量、反向总量和差值总量 ●具备多种电流信号、脉冲信号和频率信号输出 ●具备仪表故障自动诊断、自动报警的功能 ●具备RS485、RS232、Hart和Modbus等数字通讯信号输出（选配） ●掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量（选配） ●小时总量记录功能，以小时为单位记录流量重量，适用于分时计量制（选配） ●红外手持操作器，远距离非接触操作转换器所有功能（选配）三、技术参数公称口径DN10-DN2200mm 公称压力DN10-DN150 ≤1.6MPa DN200-DN1000 ≤1.0MPa DN1100-DN2200 ≤0.6MPa 10-42MPa(特殊订货) 精度等级0.5级，1.0级重复性±0.15% 介质电导率电导率大于0.5μs/cm 介质最高温度聚全氟乙丙烯 (FEP或F46) <160℃氯丁橡胶(CR) <60℃ 聚四氟乙烯衬里 (PTFE或F4) <180℃聚氨酯橡胶(PU) <40℃ 供电电源单相交流电85-250V(45-63Hz)或直流电20-36VDC两种供电方式供选择输出信号4-20mA/0-10mA电流输出、脉冲/频率输出、开关量信号输出（选配）；通讯方式RS485、RS232、MODBUS协议、HART协议（选配）

电磁流量计说明书

目录一、产品概述二、工作原理三、产品特点四、外形尺寸五、流量选型及安装六、流量计接线图七、按键说明与菜单调试八、故障分析与排除九、电磁流量计电极内衬选择表

一、产品概述智能电磁流量计是我公司采用先进技术研制、开发与生产的液体流量测量仪表，具有高精度、高可靠性与使用寿命k等优点。为确保产品质量，我公司在设计产品结构、选材、制定工艺、生产装配与出厂测试等过程中，对每个环节细致研究与控制，并配套完整的流量标定检测系统。产品执行标准：JB/T 9428-1999。二、工作原理智能电磁流量计测量原理是基于法拉第电磁感应定律。即当导电液体流过电磁流量计时，导体液体中会产牛与平均流速V（体积流量）成正比的电压，其感应电压信号通过两个与液体接触的电极检测，通过电缆传至放大器，然后转换成统一的输出信号。基于电磁流量计的测量原理，要求流动的液体具有最低限度的电导率。图1：结构原理图 E=KBD K:比例常数 B:磁感应强度 D:测量管内径 V:测量管截面的平均流速

图2：信号流程图三、产品特点 ★低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。★采用非均匀磁场的新技术及特殊磁路结构，磁场稳定可靠，且缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。 ★具有空管自动检测与电路处理功能。 ★可根据用户实际需求现场在线修改量程。 ★测量管内无阻流件，因此无附加压力损失。 ★测量结果与液体的压力、温度、密度、粘度、电导率（小小于最低电导率）等物理参数无关。 ★直管段相对要求较短 ★使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。

电磁流量计说明书

电磁流量计安装使用说明书

目录一、产品特点、用途和使用范围 (1) 二、工作原理 (1) 2.1 数学模型 (1) 2.2 转换器电路结构 (2) 三、产品型式和组成 (3) 3.1 产品模式 (3) 3.2 产品组成 (3) 四、产品技术性能指针 (3) 五、产品外形尺寸及安装尺寸 (4) 5.1 转换器外形尺寸 (4) 5.2 传感器外形和安装尺寸 (5) 六、转换器菜单结构及参数设置 (6) 6.1 按键形式 (6) 6.2 按键功能 (6) 6.3 参数设置功能及操作密码 (6) 6.4 参数菜单一览表 (7) 6.5 参数设置菜单说明 (8) 6.6 掉电时间记录功能 (8) 6.7 小时累计记录 (12) 七、流量计安装图示 (12) 八、电气接线 (14) 8.1 流量计与管道的接地 (14) 8.2 转换器接线端子与标示 (15) 8.3 分离型接线 (16) 8.4 输出信号接线图标 (17) 九、自诊断信息与故障处理 (19) 十、供应成套性 (20) 十一、运输和贮存 (20) 十二、运行 (20) 附录：产品选型编码 (21) .

一、产品特点、用途和适用范围 1.1特点 ·LD型电磁流量计，具有以下特点： ·不受流体密度、粘度、温度、压力和电导率变化的影响，线性测量原理能实现高精确度测量； ·测量管内无阻流件，压损小，直管段要求低； ·公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求； ·转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小； ·转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1； ·高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂； ·具有RS485或RS232数字通讯信号输出； ·具有电导率测量功能，可以判别传感器是否空管；具有自检与自诊断功能； ·采用SMD器件和表面安装（SMT）技术，电路可靠性高； ·可用于相应的防爆场合。 1.2主要用途 LD型电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。 1.3使用环境条件环境温度：传感器-25℃~+60℃转换器-10℃~+60℃ 相对湿度：5%-95% 1.4工作条件流体最高温度一体型：70℃ 分离型：聚四氟乙烯衬里120℃ 氯丁橡胶衬里80℃高温橡胶120℃ 聚氨酯橡胶衬里70℃ 流体电导率：≥5us/cm 二、工作原理 2.1数学物理模型电磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。法拉第电磁感应定律为：E=B·D·V ① 流量的体积流量为：Q v= ②
