1 变压器安装工艺流程控制

施工准备检验

变压器就位、安装

检验

配线

接地、补漆

试运行前检查试运行检验

检验

检验检验交工验收基础预制加工

不合格

(完整版)变压器安装施工方法

?变压器施工准备 ?原材料半成品的要求 (1) 查验合格证和随带技术文件，变压器应有出厂试验记录。 (2)变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。 (3)干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。 (4) 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。 (5) 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 (6) 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 (7) 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。 ?主要机具 ?搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。 ?安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。 ?测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。 ?作业条件 ?施工图及技术资料齐全无误。 ?土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 ?变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。 ?墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 ?室内地面工程结束，场地清理干净，道路畅通。 ?安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 ?变压器、箱式变电所的基础验收合格，且对埋入基础的电气导管、电缆导管的

变压器安装步骤及流程

变压器安装步骤及流程一、设备及材料准备变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电压%及接线组别等技术数据。变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有出厂合格证及技术文件。型钢：各种规格型钢应符合设计要求，并无明显锈蚀。螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。二、主要机具搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，电桥及测试仪器。三、作业条件施工图及技术资料齐全无误。土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。室内粗制地面工程结束，场地清理干净，道路畅通。四、操作工艺设备点检查设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。变压器本体外观检查无损伤及变形，油漆完好无损伤。绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。变压器二次搬运变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装。变压器搬运时，应注意保护瓷瓶，最好用不箱或纸箱将高低压瓷瓶罩住，使其不受损伤。变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15度，防止内部结构变形。

011电力变压器安装

电力变压器安装 1范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。 2 施工准备 2.1 设备及材料要求： 2.1.1 变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。 2.1.2 变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。 2.1.3 干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。 2.1.4 带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2-23的尺寸。 2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。 2.2 主要机具： 2.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。 2.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。 2.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。 2.3 作业条件： 2.3.1 施工图及技术资料齐全无误。 2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。 2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 2.3.5 室内地面工程结束，场地清理干净，道路畅通。 2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 3操作工艺 3.1 工艺流程: 设备点件检查T 变压器二次搬运T变压器稳装附件安装变压器吊芯检查及交接试验宀送电前的检查 - 送电运行验收 3.2 设备点件检查： 3.2.1 设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。 3.2.2 按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。 323 变压器本体外观检查无损伤及变形，油漆完好无损伤。 324 油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。

高频变压器制作流程

变压器制作流程 Ⅴ.工程图工程图内容包括：线路图、剖面图、使用之CORE、BOBBIN、绕制说明、电气测试、外观图等说明一. 线路图： 1. 符号说明： A. 表示起绕点 B. 表示出线引到线轴的端子上. C. 表示不接PIN的出线.F1为英文FLYING-LEAD的字头，意思为飞出来的引线，我们可称之为飞线. D. 表示变压器的铁芯，其左边为初级，右边为次级， E. 表示铜箔. F. 表示外铜箔 G. 表示套管 Ⅵ.变压器制作工法(A：高频类) 一.绕线 1.材料确认 1.1 BOBBIN规格之确认. 1.2不用的PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤WIRE或剪错脚，而且可以避免绕线时缠错脚位. 1.3 确认BOBBIN完整：不得有破损和裂缝. 1.4将BOBBIN正确插入治具，一般特殊标记为1脚(斜角为PIN 1)，如果图面无注明，则1脚朝机器. 1.5须包醋酸布的先依工程图要求包好，紧靠BOBBIN两侧，再在指定的PIN上先缠线(或先钩线)后开始绕线，原则上绕线应在指定的范围内绕线 2.绕线方式根据变压器要求不同，绕线的方式大致可分为以下几种 2.1一层密绕：布线只占一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1) 2.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2) 2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分为三种情况： a.任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 . b.整列密绕：几乎所有的布线都整齐排列，但有若乾的布线零乱(约占全体30%，圈数少的约占5%REF). c.完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列著，这是绕线中最难的绕线方法. 2.4 定位绕线：布线指定在固定的位置，一般分五种情况(如图6.3) 2.5 并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉.此绕法大致可分为四种情况：(如图6.4) 3.注意事项： 3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时，结束端回线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。 3.2出入线於使用BOBBIN之凹槽出线时，原则上以一线一凹槽方式出线，若同一PIN有多组可使用同一

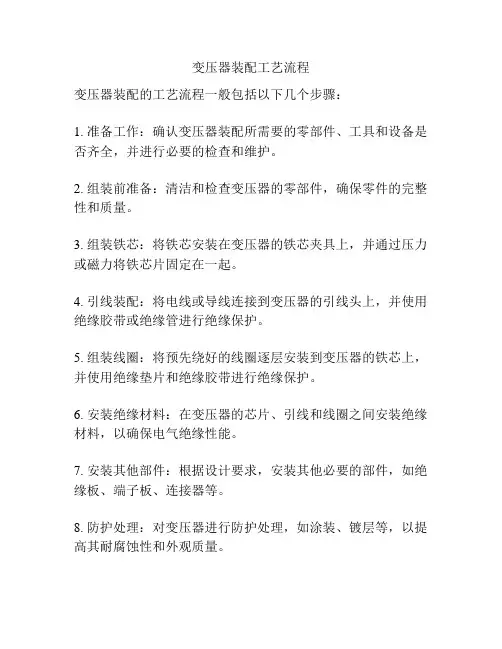

变压器生产流程

变压器生产流程原材料领料变压器图纸确认绕组首先确认图纸是否与生产产品相符，确认其容量无误后再看线规，找出线规后确认匝数。其次确认是何种接线方式（星型和三角型），高压图纸要看其分接出头，数好出头匝数，低压看好是何种绕线方式，出头长度，换位位置，绕组的内外径，幅向大小等。绝缘首先根据线圈内经算出纸筒纸板长宽度，其次从图纸编号找出端绝缘长度图纸，包括油道垫块和瓦楞纸油道厚度，依次找出端圈及上下铁轭绝缘一二次侧绕组、绝缘一次绕组看图纸确认出头长度，用红蓝铅笔在导线标出，如果是螺旋式需不同的尺度，后一组比前一组多量出一根导线的长度，以便保持出头整齐美观。出头折弯后要用皱纹纸半迭式包一层，出头要弧度角度一致，出头整理好后用皱纹纸包三毫米厚，外用白布带绑紧（不可用紧缩带，焊接时容易烧坏）。纸筒绕之前要先用卡尺把模具外径量准，需要加垫纸板的要裁好。纸筒纸板选一毫米为宜两头搭接绕制用紧缩带绕紧，绕制中辅助工要用锤沿着紧缩带敲紧。圆筒式绕法端绝缘由纸条制成时，用直纹布带将其绑扎在第一匝导线上开始绕第一匝时，边绕边再线匝下面沿圆周放四处拉紧布带（紧缩带）。端绝缘的绑扎成8字形。拉紧布带将第一匝和端绝缘绑扎在一起，绕第二匝时将拉紧布带翻到上面来，绕第三匝时在压到下面去，这样曲折的将端圈拉紧。圆筒式绕组中间换位一次，换位后要用皱纹纸包一层再用半毫米纸板垫在里面用白布带绑紧。绕制时辅助工要不断的靠紧和控制幅向，层间用0.08毫米电缆纸三层绝缘，第二匝与出头要用半毫米纸板隔开以免破坏绝缘同样在底部升层时的剪刀口处也要加。结束时两个出头要对齐，同样出头与倒数第二匝也用纸板隔开，两出头要扎紧。剪断线前要用紧缩带扎紧整个线圈。螺旋式绕组主要是630千伏安以上的低压绕组，出头与圆筒式相同，需要注意的是出头折弯处用斜拉紧缩带与前面的拉紧布带一样压紧并一直压到结束出头并绑紧防止出头弹出和线圈张力作用。（1）绕组绕制要紧密无间隙

变压器安装流程及要点

验收的项目有： 1.变压器本体无缺陷，外表整洁，无严重漏油和油漆脱落现象。 2.变压器绝缘试验应合格，无遗漏试验项目。 3.各部油位应正常，各阀门的开闭位置应正确，油的性能试验，色谱分析和绝缘强度试验应合格。 4.变压器外壳应有良好的接地装置，接地电阻应合格。 5.各侧分接开关位置应符合电网运行要求，有载调压装置，电动手动操作均正常，指针指示和实际位置相符。 6.基础牢固稳定，轱辘应有可靠的制动装置。 7.保护测量信号及控制回路的接线正确，各种保护均应实际传动试验，动作应正确，定值应符合电网运行要求，保护连接片在投入运行位置。 8.冷却风扇通电试运行良好，风扇自启动装置定值应正确，并进行实际传动。 9.呼吸器应有合格的干燥剂，检查应无堵塞现象。 10.主变压器引线对地和线间距离合格，各部导线触头应紧固良好，并贴有示温腊片。 11.变压器的防雷保护应符合规程要求。 12.防爆管内无存油，玻璃应完整，其呼吸小孔螺丝位置应正确。 13.变压器的坡度应合格。 14.检查变压器的相位和接线组别应能满足电网运行要求，变压器的二、三次侧有可能和其他电源并列运行时，应进行核相工作，相位漆应标示正确、明显。 15.温度表及测温回路完整良好。 16.套管油封的放油小阀门和瓦斯放气阀门应无堵塞现象。 17.变压器上应无遗留物，临近的临时设施应拆除，永久设施布置完毕应清扫现场。 1、机电设备验收需要哪些资料？答：机电设备验收时需验证机电设备出厂合格证、机电设备使用说明书（要求中文版本）、机电设备安装，调试报告、设备保修卡、保修协议等资料。2、机电设备接管验收都有那些项目? 答：可分为电梯、发电机、中央空调、生活水泵、消防水泵、高压配电柜、低压配电柜、干式变压器、交通道闸系统、消防系统、闭录监控系统、对讲报警系统、公共天线系统等。3、接管验收时供配电系统有哪些注意事项？答：接管验收时供配电系统要注意，各开关柜容量及母排联络是否与竣工图纸相符；高、低压各开关柜专用操作工具是否齐全、配电柜前后有无绝缘垫（耐压500V及以上）、各开关柜出线有无表明去向的标牌、计量电表有无漏装接地线是否连接，线色地是否正确、配电房内消防系统是否配备合理（例如：烟感数量、分布情况等）；电容柜自动，手动是否工作正常，面版显示与实际是否相符，有无过补或滞后现象。4、生活水泵、消防水泵接管验收时应注意那些问题？答：摇测水泵绝缘电阻最低不小于 0.5兆欧、手动盘车要灵活轻快、核验水泵的使用说明书、出厂合格证等第1题中所列资料；手动、自动启、停水泵，控制部分无杂音，无接触不良现象；启动水泵仔细倾听有无杂音，有无震动；测量空载电流和满载电流是否与说明书相符、检查泵体有无渗漏、填料槽是否漏水是否符合标准。5、干式变压器验收时要注意哪些问题？答：验收时要注意：核验说明书与变压器型号、规格是否相符及耐压实验报告等其他文字资料；保护围栏是否符合标准、护栏内有无杂物、母排与变压器出线是否连接紧密牢固、通风散热情况是否良好、接地母排是否连接良好；高压进线有无安全隐患、空载时的声音是否正常、电流，电压与说明书是否相符、有无温度测量装置使用是否正常等。6、有线电视、宽频网络、燃气部分由谁验收？答：由市政相关专业部门或公司验收。7、公共给水管道验收时应注意什么问题? 答：验收时注意与市政管道接驳处接口是否牢

变压器施工工艺方案

变压器施工工艺方案 1).施工准备 (1).设备及材料要求：变压器应装有铭牌。铭牌上应注明制造厂名、额定容量、一二次额定电压、电流、阻抗电压%及接线组别等技术数据。变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。干式变压器的局放试验PC值及噪音测试器dB(A)值应符合设计及标准要求。带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定。型钢：各种规格型钢应符合设计要求，并无明显锈蚀。螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。其它材料：电焊条，防锈漆，调和漆均应符合设计要求，并有产品合格证。 (2).主要机具：搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚扛。安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活板子，榔头，套丝板。测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。 (3).作业条件：施工图及技术资料齐全无误。土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。变压器轨道安装完毕，并符合设计要求墙面，屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。室内地面工程结束，场地清理干净，道路畅通。安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

2).操作工艺 (1).工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器吊芯检查及交接试验→送电前的检查→送电运行验收 (2).设备点件检查：设备检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。变压器本体外观检查无损伤及变形，油漆完好无损伤。绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。 (3).二次搬运：二次搬运应由起重工作业，电工配合。采用液压手动叉车及履带式搬运车完成，并应行车平稳，尽量减少震动；搬运过程中；不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在箱变重心以下，以防得超过15°，防止内部结构变形。 (4).稳装：变压器就位可用直接就位到基础上，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉至基础合适位置。就位时，应注意其方位和距墙尺寸应与图纸相符，允许误差为25mm，图纸无标注时，纵向按轨道定位，横向不得小于800mm，距门不得小于1000mm。安装应采取抗地震措施。 (5).附件安装 ?温度计的安装：干式变压器的电阻温度计，一次元件应预埋在变压器内，二次仪表应安装值班室或操作台上，导线应符合仪的附加电阻效验调试后方可使用。 ?风机的安装：风机一般已经安置在变压器底部基础槽钢，安装就位后将风机电源线与变压器外壳风机控制器进行连接，导线整理好稳固在变压器内专门的二次线槽内，

变压器报装流程解读

变压器报装流程解读一、准备阶段 1、了解工程概况 2、了解用电需求量（确定报装变压的容量） 3、了解项目现场所需用电的大致区域以及变压器安装的大致地点（方便供电局人员查看现场时汇报）二、报装及验收通电阶段 1、报装箱变所需资料变压器报装所需准备资料有：用电申请书、用电需求表、用电设备明细表、营业执照、企业法人及委托人身份证复印件、授权委托书、政府部门立项或批复文件、委托人在公司工作的证明。 2、箱变报装流程及计划箱变报装流程：客户提交用电申请（以及相关资料详见附件一）、报装受理（报装受理通知单详见附件三）→供电局现场勘察、制定供电方案（方案答复函详见附件四）→审批供电方案、客户确认→供电设计单位备案后按照供电方案进行设计和编制预算（供电设计单位备案见附件五）→供电局进行设计审核，通过后加盖设计审核通过章（施工方案及图纸见附件六）→办理施工单位、监理单位、试验单位、设备厂家的备案手续→施工单位进行土建的开工手续办理，土建竣工后向供电公司提交土建竣工资料和竣工检查申请→土

建竣工后办理电气开工、竣工后提供竣工资料和竣工检查申请→竣工检查验收通过后预交电费，供电公司安排计量表流程，同时办理供电用电合同事宜→送电、竣工资料归档。（详见附件）说明：预交电费计算公式：变压器容量的40%*每天8个小时*30天*电费单价（不同的变压器容量的预缴百分比不同） 3、箱变报装大致工期表：报装工期共需45天/32个工作日，申请报装、确定方案需要5天，设计并图纸会审通过、土建施工、箱变生产、与供电公司签订外线试验合同、支付供电公司款项等需19天，申请停电计划、箱变及电缆到货并安装需5天，中间检查1天，报竣工并提供相关资料需2天，竣工验收需4天，签订用电合同2天，签订表计合同、支付表计费用、安装互感器需5天，送电前的全面检查需2天。三、注意事项 1、报装流程阶段注意事项

电力变压器安装工艺标准

3.1 工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器吊芯检查及交接试验→送电前的检查→送电运行验收 3.2 设备点件检查： 3.2.1 设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。 3.2.2 按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。 3.2.3 变压器本体外观检查无损伤及变形，油漆完好无损伤。 3.2.4 油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。 3.2.5 绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。 3.3 变压器二次搬运： 3.3.1 变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少震动；距离较短且道路良好时，可用卷扬机、滚杠运输。变压器重量及吊装点高度可参

照表2-24及表2-25。树脂浇铸干式变压器重量表2-24 3.3.2 变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，上盘的吊环仅作吊芯用，不得用此吊环吊装整台变压器（图2-63）。图2-63 3.3.3 变压器搬运时，应注意保护瓷瓶，最好用木箱或纸箱将高低压

瓷瓶罩住，使其不受损伤。 3.3.4 变压器搬运过程中；不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15°，防止内部结构变形。 3.3.5 用干斤顶顶升大型变压器时，应将千斤顶放置在油箱专门部位。 3.3.6 大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。 3.4 变压器稳装： 3.4.1 变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊练拉入室内合适位置。 3.4.2 变压器就位时，应注意其方位和距墙尺寸应与图纸相符，允许误差为±25mm，图纸无标注时，纵向按轨道定位，横向距离不得小于800mm，距门不得小于1000mm，并适当照顾屋内吊环的垂线位于变压器中心，以便于吊芯，干式变压器安装图纸无注明时，安装、维修最小环境距离应符合图2-64要求。

变压器安装步骤及流程培训讲学

变压器安装步骤及流程

变压器施工规范.

变压器、箱式变电所安装施工规范 1、范围本工艺标准适用于一般工业与民用建筑电气安装工程干式变压器和箱式变电所的安装。 2、施工准备 2.1 设备及材料要求变压器、箱式变电所、型钢、紧固件等。 2.1.1 变压器的规格型号及容量符合施工图纸设计要求。并有合格证、出厂试验记录及技术数据文件。 2.1.2 外观检查：变压器应装有铭牌。铭牌上应注明制造厂名、型号、额定容量，一二次额定电压、电流、阻抗电压及接线组别、重量、制造年月等技术数据。附件、备件齐全，无锈蚀及机械损伤，密封应良好。绝缘件无缺损、裂纹和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示正确。 2.1.3 干式变压器的局放试验PC 值及噪音测试器dB（A）值应符合设计及标准要求。带有防护罩的干式变压器、防护罩与变压器的距离应符合技术标准的规定。 2.1.4 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 2.1.5 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 2.2 主要机具 2.2.1搬运吊装机具设备：汽车吊、汽车、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠。 2.2.1 安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机。 2.1.2 测试工具：：钢卷尺、钢板尺、水平仪、塞尺、磁力线坠、摇表、温度计、钳形电流表、万用表、电桥及试验仪器。 2.3 作业条件 2.3.1 安装前，土建程应具备下列条件：

1) 屋顶、楼板、门窗等均已施工完毕，并且无渗漏，有可能损坏设备、变压器安装后不能再进行施工的装饰工作应全部结束。 2) 室内地面的基层施工完毕，并在墙上标出地面标高。 3) 混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求。 4) 预埋件及预留孔符合设计要求，预埋件牢固。 5) 模板及施工设施拆除，场地清理干净。 6) 具有足够的施工用场地，道路通畅。 2.3.2 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 2.3.3 箱式变电所的基础应高于室外地坪，周围排水通畅。 2.3.2 施工图纸、技术资料齐全。技术、安全、消防措施落实。 2.3.3 设备、材料齐全，并运至现场库。 3 施工工艺 3.1变压器安装工艺流程器身检查 ↓ 基础验收→设备开箱检查→设备二次搬运→变压器就位→附件安装及结线→交接试验→试运前检查→试运行→交工验收 3.1.1 基础验收：变压器就位前，要先对基础进行验收。基础的中心与标高应符合设计要求，轨距与轮距应互相吻合，具体要求： 1）轨道水平误差不应超过5mm。 2）实际轨距不应小于设计轨距，误差不应超过+5mm。 3）轨面对设计标高的误差不应超过±5mm。 3.1.2 设备开箱检查 1）设备开箱检查应由施工单位、供货方会同监理单位、建设单位代表共同进行，并做好开箱检查记录。 2）开箱后，按照设备清单、施工图纸及设备技术文件核对变压器规格型号应与设计相符，附件与备件齐全无损坏。

变压器安装工艺流程

变压器安装工艺流程控制美文欣赏 1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。清风落叶舞秋韵，枝头硕果醉秋容。秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。 2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！ 3、春天来了，我要把心灵放回萦绕柔肠的远方。让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。 4、好好享受生活吧，每个人都是幸福的。人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。 5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。沧桑不是自然，而是经历；幸福不是状态，而是感受。 6、疏疏篱落，酒意消，惆怅多。阑珊灯火，映照旧阁。红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。舞袖舒广青衣薄，何似院落寂寞。风起，谁人轻叩我柴扉小门，执我之手，听我戏说？ 7、经年，未染流殇漠漠清殇。流年为祭。琴瑟曲中倦红妆，霓裳舞中残娇靥。冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。寂寞琉璃，荒城繁心。流逝的痕迹深深印骨。如烟流年中，一抹曼妙娇羞舞尽半世清冷傲然，花祭唯美。邂逅的情劫，淡淡刻心。那些碎时光，用来祭奠流年，可好？施工准备检验变压器就位、安装检验配线接地、补漆试运行前检查试运行检验检验检验检验交工验收基础预制加工不合格不合格不合格不合格不合格

变压器报装流程

报装申请工作要求： 1、《供电营业规则》第十八条用户申请新装用电时，应向供电企业提供用电工程项目批准的文件及有关的用电资料，包括用电地点、电力用途、用电性质、用电设备清单、用电负荷、保安电力、用电规划等，并依照供电企业规定格式如实填写用电申请书及办理所需手续。新建受电工程项目在立项阶段，用户应与供电企业联系，就工程供电的可能性、用电容量和供电条件等达成意向性协议，方可定址，确定项目。未按前款规定办理的，供电企业有权拒绝受理其用电申请。如因供电企业供电能力不足或政府规定限制的用电项目，供电企业可通知用户暂缓办理。 2、检查客户资料的完整性，客户资料应包括：申请报告，主要内容包括：报装单位名称、申请报装项目名称、用电地点、项目性质、申请容量、要求供电的时间、联系人和电话等；产权证明及其复印件；对高耗能等特殊行业客户，须提供环境评估报告、生产许可证等；有效的营业执照复印件或非企业法人的机构代码证；经办人的身份证及复印件，法定代表人出具的授权委托书；政府职能部门有关本项目立项的批复文件；建筑总平面图、用电设备明细表、变配电设施设计资料、近期及远期用电容量。 3、允许同一城市内高压新装业务异地受理，异地受理客户的用电报装，需准确记录客户的联系方式。 4、辖区接到异地受理的高压新装申请后，应及时与客户取得联系，办理后续工作。 5、须核查该单位法人所代表的其他用电单位的电费缴费情况，如有欠费则须在缴清电费后方可办理。 6、须了解客户相关的用电大项目前期咨询、其他地点有无用电等服务历史信息，是否列入失信客户及其所属集团客户的信用情况，形成客户报装附加信息。 7、必须生成申请号并预留客户编号，编码规则按照《国家电网公司信息分类与代码标准—营销管理代码类集》规定。

电力变压器安装工艺要求修订版

电力变压器安装工艺要求 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

2.2.1搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。 2.2.2安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。 2.2.3测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。 2.3作业条件： 2.3.1施工图及技术资料齐全无误。 2.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 2.3.3变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。 2.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 2.3.5室内地面工程结束，场地清理干净，道路畅通。 2.3.6安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 3操作工艺 3.1工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器吊芯检查及交接试验→送电前的检查→送电运行验收

变压器实习报告1汇总

电气2012级“卓班” 企业课程（电机学）实习与实训报告专业：电气工程及其自动化班级：电气1201 姓名：张娟学号：201209608 指导教师：赵峰兰州交通大学自动化与电气工程学院 2014年7月27日

1 实习报告 1.1 实习项目 1.1.1 实习项目1 时间：2014-7-16，上午8：00至12: 00 地点：甘肃宏宇变压器有限公司指导教师：赵峰实习内容：了解变压器生产、制造的工艺流程及测试方法这是暑假的第一次实习，我们所有的同学与老师们一起坐车去甘肃宏宇变压器有限公司参观学习变压器的制造原理、工艺和测试方法。在总工的带领下我们进入了变压器制造厂房。我们首先看到了涂有绝缘漆的硅钢片，硅钢片经叠压工艺最终构成变压器的铁芯。铁芯既是变压器的磁路部分，又是套装绕组的骨架。铁芯由芯柱和铁轭两部分组成。芯柱上套装着绕组，铁轭将心柱连接起来，使之形成闭合磁路。让我吃惊的是，铁芯的一层是由多片人工裁制好的不同尺寸的硅钢片组成的，这和我所理解的完全不同。通过总工的讲解后，我才终于理解和明白为何要这样做了。由于目前的制造工艺和技术设备的限制，对于铁芯做成整体型看似合理，简便，但实际却不然。虽然这样构成的铁芯没有接缝，损耗会更小，然而却存在着许多问题。首先，对于绕组的绕制不易实现，其次，当绕组损坏后无法及时更换，最后，会造成对硅钢片的浪费，从而降低了经济效益。而铁芯做成组合型后，虽然会因为接缝的存在而造成损耗，但可以通过提高剪切的精度、接缝处选取45等方法减小损耗。组合型铁芯最大的好处就是铁轭与芯柱是分离的，当绕组损坏后可以及时更换，并且操作简单。如图1所示。图1

变压器制作流程图

备料上节油箱拼装上节侧板成型焊接上节油箱焊接箱底成型焊接下节油箱拼装下节侧板成型焊接下节油箱焊接油箱装配涂装强度测试密封试验外部组装件焊接外部组装件制作及配焊 YX00 YX02 YX05 YX09 YX08 YX06 YX07 YX12 YX11 YX10 YX14 YX13 油箱油箱装配吊装密封焊接外装配内部接线注油电缆配线综合检查分解出厂准备 ZZ-08 ZZ-11 ZZ-10 ZZ-04 ZZ-03 ZZ-01 ZZ-02 ZZ-05 ZZ-07 ZZ-06 ZZ-13 ZZ-09 ZZ-12 ZZ-14 变压器厂生产流程及主要物资配套示意图吊装检查内部检查油密试验试验分解检验钢材、金工零件外协零件 LB-01 顶盖成型焊接 YX04 YX03 YX01 拉线单根导线包纸 LB-02 引线包纸 LB-03 组合导线包纸 LB-04 绝缘筒、撑条安装线圈绕制单体线圈干燥准备干燥紧压调整 XQ-01 XQ-02 XQ-03 XQ-04 XQ-05 下部绝缘装配线圈主空道装配上部绝缘件组装出头加工干燥压紧调整、确认 XZ-06 XZ-05 XZ-04 XZ-03 XZ-02 XZ-01 整体线圈套装上轭插片、紧固引线装配干燥线圈紧固器身配置 QZ-07 QZ-06 QZ-05 QZ-04 QZ-03 QZ-02 QZ-01 QZ-08 QZ-09 硅钢片纵剪硅钢片横剪预置及油道制作铁芯装配铁芯线圈器身入箱前检查接线检查半成品试验普通裸铜线半硬铜线绝缘纸、割纸、0.075高密度纸、K8纸、K13纸、22h 微皱纸撑条、绝缘筒换位导线、A59DD 皱纹纸、57B 皱纹纸、撑条、金属皱纹纸、纸包铜线、垫块、挡油板、静电环、绝缘套圈、端圈、正角环、PB 压紧圈、铁轭垫块、绝缘筒、角环硅钢片、防锈剂防锈剂、环氧树脂上轭片、下轭片、芯柱片、油道扣、油道片夹件、拉板、上梁、侧梁、垫脚搭接筒、油隙撑条、单体线圈开关、托板、端子、引线、避雷器、铜排、铝泊片散、冷却器、风机、油泵、油流继电器、支架、导油管、外装标识、充氮灭火装置、净油器、开关过滤器、事故放油阀密封件、油枕胶囊、箱沿胶条球阀、本体气体继电器、油位表及拉杆、压力释放阀、油位标志牌、油样活门、波纹管、导电杆及铜盖、35kv 以下小瓷套、测温管、蝶阀、电流互感器、油枕、联气管、升高及法兰电缆、接线箱、控制箱、线槽、温度控制器、绕组温度计、水银温度计、油温变送器、仪表、接头、接地铜线等变压器油吸湿器、开关附件、开关电缆、备品备件、冲撞记录仪 TX-04 TX-03 TX-02 TX-01 220kv 及110kv 套管、开关控制箱、开关气体继电器、开关传动机构 ZZ-15

变压器安装步骤

中电投青铜峡铝业异地搬迁改造项目—330KV配电及整流所(含主控楼)安装工程变压器安装方案主管：周黔华审核：路晓锦编制：蔡宇中国七冶青铜峡铝业技改工程项目部二〇〇八年十月二十九

1、整流系统概述整流系统在330KV供电整流变施工中，设备最大、最重、最多、工艺最复杂、繁琐，施工难度最大，整流变压器组是最主要设备，也是整个电解铝厂的心脏设备，本工程共有七台整流机组，其安装施工质量对今后的生产维护运行起着至关重要的作用。 2、整流机组安装（一）施工工艺流程（1）整流变压器安装工艺流程

（2）整流变压器油处理施工工艺流程 (二）器身检查准备工作（1）检查油箱及附件是否齐全，有无锈蚀或机械损坏等现象，变压器密封是否良好，是否渗油及变压器实际油位。（2）施工前施工人员要详细阅读有关技术资料及说明书，并邀请厂家指导配合。（3）材料准备好、明确分工、各负其责，做好安全技术交底。（4）土建部门清理现场，施工现场铺一层碎石。（5）应了解当地气象部门提供的气象资料。（6）由于在户外进行，应有防止灰尘及雨水以外侵入的措施。变压器按照规程应吊罩检查,因现场不具备条件,故采取从人孔进入检查。先抽真空排氮,冲入干燥空气,然后打开人孔盖板，必须打开两处使空气对流,等待含氧量达到18%以上，进入检查。如果检查有问题,在内部不能处理的情况下,进行吊罩检查。人孔检查内容及要求：（1）必须选择睛天进行，周围空气、温度不宜低于0摄氏度，

相对湿度不高于75%。（2）检查人员必须由甲方、乙方、厂家三方在现场。进行检查人员必须穿全新工作服，身上严禁携带与工作无关的金属杂物，所带工具应做好记录，并用白布带拴好。（3）检查项目（其中试验部分由调整对测试）运输和器身各部件无移动现象。所有的螺栓应紧固，无损坏，并有防松措施。铁心部分应无变形铁轭与夹件间绝缘垫良好，铁心无多点接地。绕组绝缘层应完整、无缺损、变位现象；各绕组应排列整齐，间隙均匀，油路无堵塞；绕组压钉应紧固，防松螺母应锁紧。绝缘围屏绑扎牢固、围屏上所有线圈引出处的封闭应良好。引出线绝缘已扎牢固，无破损、拧弯现象；引出线绝缘距离应合格，连接及固定牢靠、正确。检查各部位无油泥、水滴和金属屑末等杂物。（4）检查完毕，对所发现的故障和缺陷应妥善处理，并记载存档备查，为方便以后装配，应将开关调至额定分接位置。（三）附件安装所有附件安装前必须了解使用说明书，熟悉变压器图纸，并在厂家的指导下按照规范进行安装，注意，所有附件必须经合格变压器油清洗后方可安装。进行附件安装前仔细阅读说明书，熟悉变压器安装图纸，并在厂家指导下，按照规范GBJ148-90进行安装，安装的顺序必须保证先装

干式变压器检修工艺流程及质量标准

干式变压器检修工艺流程及质量标准项目检修工艺流程质量标准 1变压器清灰用压缩空气清洁变压器铁芯和线圈缝隙及风机的灰尘。表面无灰尘杂质 2检查铁芯a)检查铁芯是否平整，绝缘漆膜是否脱落，叠片紧密程度。 b)检查铁芯上下夹件、方铁、压板的紧固程度，并用扳手逐个紧固上下夹件、方铁、压板等各部位紧固螺栓。 c)采用2500V绝缘电阻表测量铁芯对夹件及地的绝缘电阻。 d)用专用扳手紧固上下铁芯的穿心螺栓并用2500V绝缘 a）铁芯应平整，绝缘漆膜无脱落，叠片紧密，边侧的硅钢片不应翘起或成波浪状，铁芯各部表面应无灰尘和杂质，无生绣、腐蚀痕迹；片间应无短路、搭接现象，接缝间隙符合要求。 b）螺栓紧固，夹件上的正、反压钉和锁紧螺帽无松动，与绝缘垫圈接触良好，无放电烧伤痕迹。 c）铁芯对夹件及地的绝缘电阻≥5MΩ。 d）穿心螺栓紧固，穿心螺杆

电阻表测量穿心螺杆对铁芯及地绝缘电阻。对铁芯及地绝缘电阻≥5M Ω。 3检查线圈a)检查线圈形变、绝缘是否完好。 b)检查高、低压线圈间风道是否通畅。 c)检查线圈引线及接头是否完好。 d)采用2500V兆欧表测量线圈绝缘电阻，一般情况下（温度：20~30℃，湿度≤90%）： a）线圈无变形、倾斜、位移，绝缘无破损、变色及放电痕迹。 b）高、低压线圈间风道无被杂物堵塞现象，高、低压线圈风道畅通，无杂物积存。 c）检查引线绝缘完好，无变形、变脆，引线无断股情况，接头表面平整、清洁、光滑无毛刺，并不得有其它杂质;引线及接头

处无过热现象，引线固定牢靠。 d）高压—低压及地≥300M Ω低压—地≥100MΩ 4 检查绝缘子检查绝缘子是否完好。绝缘子固定应牢靠,表面清洁,无爬电和碳化现象。 5检查进出引线检查进出引线是否完好。引线相序正确，导电接触面无过热、灼伤痕迹，薄涂一层电力复合脂，连接紧固。 6检查各绝缘件、紧固件、连接件检查各绝缘件、紧固件、连接件是否完好。表面有无爬电痕迹和炭化现象，绝缘无损坏。紧固件、连接件不松动，螺栓齐全紧固，松动螺栓进行紧固。

变压器安装及系统调试流程

变压器安装及系统调试流程 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】

变压器安装及系统调试施工工序：外观检查→基础安装→本体就位→器身检查→附件安装→变压器试验→系统模拟试验→空载试验 k、模拟实验: 依据设计图检查控制设备及二次回路。检查安装及效验记录。做短路、过流、重瓦斯、信号、合分闸二次回路传动试验并做记录，动作结果要正确。 l、对绝缘有怀疑时，进行局部放电实验。 m、冲击合闸试验：要在盘柜试验和模拟试验完全合格的基础上才能进行。做冲击合闸实验前要对变压器的所有资料进行检查并保证变压器清洁。加额定电压，合闸5次，每次间隔5分钟无异常后方可送电运行。 101变压器系统调试该如何套用定额？电力变压器系统调试，包括三相和单相电力变压器系统调试两个分项工程，都是按变压器容量区分规格，分别以“系统”为单位计算。三相及单相电力变压器系统调试工作内容包括变压器、断路器、互感器、隔离开关、风冷及油循环装置等一、二次回路的调试及空载投入试验。 10kV以下送配电调试： 1. 送配电调试子目适用于10千伏以下送配电回路的系统调试，如从配电装置至分配电箱的供电回路。但从配电箱至电动机的供电回路已包括在电动机的系统调试子目之内。

2. 供电系统调试包括系统内的电缆试验、绝缘子耐压、线路绝缘测试及其一回或二回线路中所有断路器、继电保护、测量仪表的试验等全套调试工作。 3. 一般仪表(如电压表、电流表)、保护互感器的试验均包括在相应的送配电设备系统调试内；计量用仪表、互感器的校验由供电部门统一进行，费用计取按相应规定。 2变压器送电调试运行实验内容 (1)测量线圈连同套管一起的直流电阻。 (2)检查所有分接头的变压比。 (3)检查三相变压器的联结组标号和单相变压器引出线极性。 (4)测量线圈同套管一起的绝缘电阻。 (5)线圈连同套管一起做交流耐压试验。 (6)油箱中绝缘油的试验。变压器送电调试运行前的检查 (1)检查各种交接试验单据是否齐全、真实合格,变压器一、二次引线相位、相色正确,接地线等压接触良好。 (2)变压器应清理擦拭干净,顶盖上无遗留杂物,本体及附体无缺损,且不渗油。 (3)通风设施安装完毕,工作正常,事故排油设施完好,消防设施齐全。 (4)油浸变压器的油系统油门应拉开,油门指示正确,油位正常。 (5)油浸变压器的电压切换位置处于正常电压档位。 (6)保护装置整定值符合规定要求,操作及联动试验正常。变压器送电调试运行 (1)变压器空载投入冲击试验。即变压器不带负荷投入,所有负荷侧开关应全部拉开。必须进行全电压三次冲击实验,以考核变压器的绝缘和保护装置,第一次投入时由高压侧投入,受电后持续时间不少于10 min,经检查无异常情况后,再每隔5 min进行冲击一次,励磁涌流不应引起保护装置动作。最后一次进行空载运行24 h。 (2)变压器空载运行检查方法主要是听声音。正常时发出嗡嗡声,而异常时有以下几种情况发生:声音比较大而均匀时,可能是外加电压比较高;声音比较大而嘈杂时,可能是芯部有松动;有吱吱放电声音,可能是芯部和套管表面有闪络;有爆裂声响,可能是芯部击穿现象。 (3)在冲击试验中操作人员应注意观察冲击电流、空载电流、—、二次测电压、变压器油温度等,做好记录。变压器半负荷调试运行 (1)经过空载冲击试验后,可在空载运行24 h～28 h,如确认无异常便可带半负荷进行运行。 (2)将变
