扫地机器人自动回充的技术原理
扫地机器人自动回充的技术原理
自动充电是通过充电基座不断发出信号，然后扫地机机器人顶部的接收器接收到信号，最终找到“回家”的路，但是在某些情况下会出现无法导航，无法回到基座而搁浅在“半路上”的情况发生。
通常这种情况发生，ILIFE建议您首先要看它是否有自动回充功能，如果有，但不能自动回充，那要看看充电设备安置的范围有没有磁场影响到机器人的回充。例如电脑和电视机的电磁场。这些都会有影响，充电的设备建议放在较少电力设备的角落。这样机器人就会顺利的自动回充。

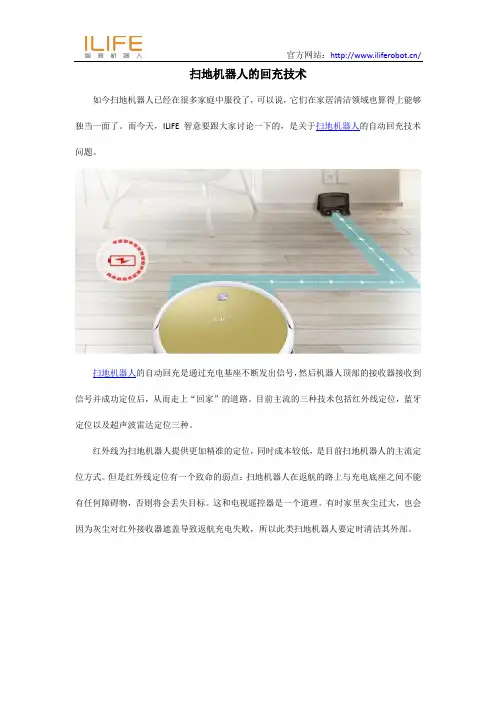

扫地机的返航充电，有多种技术原理，有采用红外线定位的、有采用蓝牙定位的、有雷达定位的。在扫地机器人领域主要是利用这3种定位技术，目前市面上70%左右的机型都是采用红外线定位。
红外线定位虽然精度较高，但由于这种光线无法穿透物体，使得红外线只能够在视距范围内定位，就像我们的电视机遥控器用的红外线一样，如果有东西遮挡就失去了信号。对于扫地机器人而言，它经常工作在灰尘噗噗的环境中，一些尘埃碎屑很容易对机身上的红外线接收窗产生干扰，并且红外线在传输过程中容易受到室内荧光灯干扰，所以有可能会出现扫地机
器人无法找到充电基座的情况发生。
另外一种，是采用超声波定位来寻找充电基座，超声波主要通过反射式测距来定位物体，类似于蝙蝠通过三角定位来计算物体和自己的距离，超声波测距受多径效应和非视距传播影响很大，对电路的制造成本要求较高，目前很少有机器是采用这种原理。
还有一种是蓝牙技术，蓝牙通过测量型号的强度来定位，它的功率比较低，通过蓝牙制造的定位系统体积比较小、非常容易集成在扫地机器人电路中，采用这种技术，它不容易受视距的影响，也就是即便有障碍物阻挡，也能够在直线距离内实现定位。
关于智能扫地机器人的市场调查报告以及总体设计
关于智能扫地机器人的市场调查报告以及总体设计 杨浩荣王健聪 (北京理工大学珠海学院电气工程及其自动化系) 引言：机器人技术作为20世纪最伟大的发明之一，自上世纪60年代问世以来，已获得巨大的进步。在机器人技术不断成熟的今天，机器人在工业领域大放异彩的同时，它已快速地在农业、军事、服务等非工业领域不断拓展，并取得一定的成果。 关键词：市场需求智能扫地机器人寻路算法 Market research report on intelligent robot sweeps the floor, and the overall design Yang Haorong Wang Jianlin Abstract:robot technology as one of the greatest inventions of the 20th century, since the 1960 s, has acquired great progress. In today's robot technology continues to mature, to shine in the field of industrial robot at the same time, it has quickly in non-industrial sectors such as agriculture, military and service development, and achieved certain results. Key words: market demand intelligent sweeping robot pathfinding algorithm 1.市场需求及其调查： 作为新兴的朝阳产业，机器人出现的时间虽然短暂，但是对社会的影响是巨大的，对人类的影响也是深远的。其中，服务型机器人因更为贴近人类的生活已经有越来越多的大企业把目光投注到服务型机器人上，并制定了一些列的产品开发战略规划，产品内容包括从提供家庭日常服务的机器人到机器人玩具。尤其是玩具机器人，因为技术起点相对低，目前已成为诸多大的生产厂家的追逐热点。 服务型机器人，如今的定义尚未统一。服务型机器人的范围很广。 为了更高地了解人们对服务型机器人的了解与期望，我们进行了问卷调查，调查结果如下：

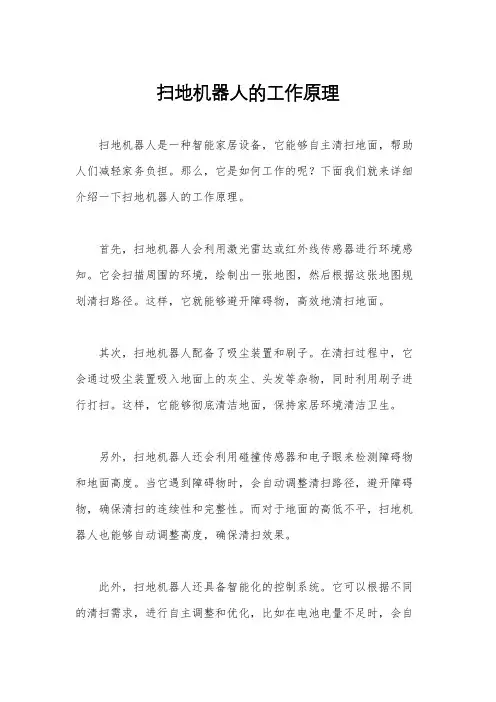

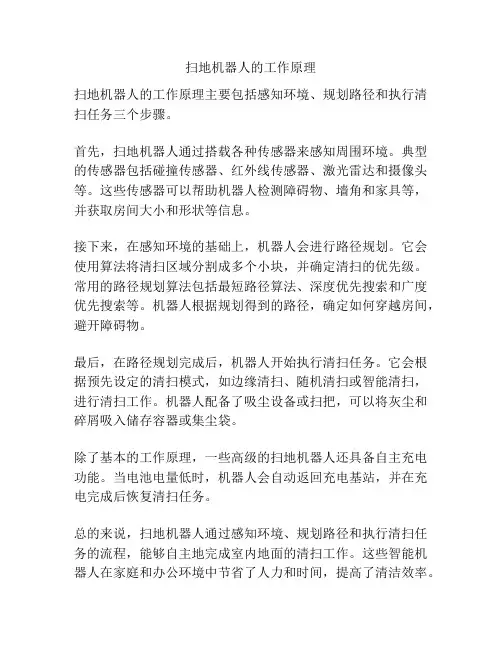

智能扫地机器人的工作原理

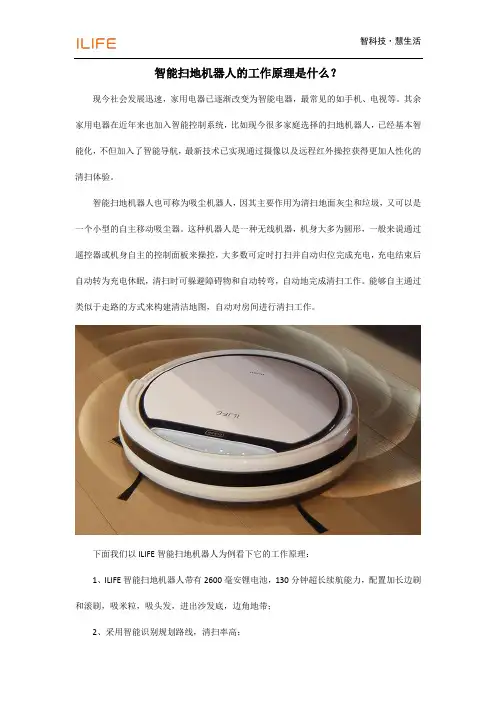

智能扫地机器人的工作原理是什么？ 现今社会发展迅速，家用电器已逐渐改变为智能电器，最常见的如手机、电视等。其余家用电器在近年来也加入智能控制系统，比如现今很多家庭选择的扫地机器人，已经基本智能化，不但加入了智能导航，最新技术已实现通过摄像以及远程红外操控获得更加人性化的清扫体验。 智能扫地机器人也可称为吸尘机器人，因其主要作用为清扫地面灰尘和垃圾，又可以是一个小型的自主移动吸尘器。这种机器人是一种无线机器，机身大多为圆形，一般来说通过遥控器或机身自主的控制面板来操控，大多数可定时打扫并自动归位完成充电，充电结束后自动转为充电休眠，清扫时可躲避障碍物和自动转弯，自动地完成清扫工作。能够自主通过类似于走路的方式来构建清洁地图，自动对房间进行清扫工作。 下面我们以ILIFE智能扫地机器人为例看下它的工作原理： 1、ILIFE智能扫地机器人带有2600毫安锂电池，130分钟超长续航能力，配置加长边刷和滚刷，吸米粒，吸头发，进出沙发底，边角地带； 2、采用智能识别规划路线，清扫率高；
3、无线遥控，工作时声音最低仅40db ； 4、自主研发复眼系统，全方位搭载多组侦侧仪，测侦范围达到270度，自动识别碰面； 5、自动识别跌落系统，配有红外线传感器； 6、具有预约清扫功能，四种模式随意换； 7、电量过低，能自动寻找充电座充电； 8、具备智能避障功能，可在首次碰撞后产生记忆，形成地图区域，这样机器人可在下次碰撞前提前缓冲，并通过红外扫射躲避悬崖地带，防止外翻等事故。 随着现今人类工作性质的发展和转变，加之工作节奏的加速化，使得这种操作相对简单、功能便利性大的智能清洁机器人受到推崇，已经在普通家庭中逐渐普及，成为现代家庭常用家用电器的一种。了解了这个智能扫地机器人的工作原理，我们也能更快的了解智能扫地机器人，对选购和使用都很有帮助。
扫地机器人原理及实现
扫地机器人结构及控制系统设计 自动清扫机器人是当今服务机器人领域一个热门的研究方向。从理论和技术上讲，自动清扫机器人比较具体地体现了移动机器人的多项关键技术，具有较强的代表性，从市场前景角度讲，自动清扫机器人将大大降低劳动强度、提高劳动效率，适用于宾馆、酒店、图书馆、办公场所和大众家庭。因此开发自动清扫机器人既具有科研上的挑战性又具有广阔的市场前景。 家用智能清扫机，包括计算机、传感器、电机与动力传动机构、电源、吸尘器、电源开关、操作电位计等，在清扫机的顶部共设有三个超声波距离传感器；清扫机底部前方边沿安装有5个接近开关，接近开关与超声波距离传感器一起，构成清扫机测距系统；清扫机装有两台直流电机；在清扫机的底部安装有吸尘器机构。自动清扫机器人的功能是自动完成房间空旷地面尤其是家居空旷地面的清扫除尘任务，打扫前，要把房间里的物体紧靠四周墙壁，腾出空旷地面。清扫机完成的主要功能：能自动走遍所以可进入的房间，可以自动清扫吸尘，可在遥控和手控状态下清扫吸尘。 本文所介绍的自动清扫机器人的总体布局方案如图1所示，前后两轮为万向轮，左右两轮为驱动轮。驱动轮设计采用两轮独立且各由两台步进电动机驱动的转向方式，通过控制左右两轮的速度差来实现转向。考虑到机器人实际应用的实用性，本驱动系统设计成一个独立的可方便替换的模块，当机器人驱动系统发生故障时，只需简单步骤就可以对驱动部分进行替换。同时为了机器人能够灵活的运动，从动轮选用万向轮。 下图为自动清扫机的三维立体图：
自动清扫机器人车箱体采用框架式结构。从下至上分隔成三个空间：第一层装配各运动部件的驱动电机、传动机构；第二层为垃圾存储空间；第三层装配机器人控制系统、接线板、
扫地机器人自动回充的技术原理
扫地机器人自动回充的技术原理 自动充电是通过充电基座不断发出信号，然后扫地机机器人顶部的接收器接收到信号，最终找到“回家”的路，但是在某些情况下会出现无法导航，无法回到基座而搁浅在“半路上”的情况发生。 通常这种情况发生，ILIFE建议您首先要看它是否有自动回充功能，如果有，但不能自动回充，那要看看充电设备安置的范围有没有磁场影响到机器人的回充。例如电脑和电视机的电磁场。这些都会有影响，充电的设备建议放在较少电力设备的角落。这样机器人就会顺利的自动回充。 扫地机的返航充电，有多种技术原理，有采用红外线定位的、有采用蓝牙定位的、有雷达定位的。在扫地机器人领域主要是利用这3种定位技术，目前市面上70%左右的机型都是采用红外线定位。 红外线定位虽然精度较高，但由于这种光线无法穿透物体，使得红外线只能够在视距范围内定位，就像我们的电视机遥控器用的红外线一样，如果有东西遮挡就失去了信号。对于扫地机器人而言，它经常工作在灰尘噗噗的环境中，一些尘埃碎屑很容易对机身上的红外线接收窗产生干扰，并且红外线在传输过程中容易受到室内荧光灯干扰，所以有可能会出现扫地机
器人无法找到充电基座的情况发生。 另外一种，是采用超声波定位来寻找充电基座，超声波主要通过反射式测距来定位物体，类似于蝙蝠通过三角定位来计算物体和自己的距离，超声波测距受多径效应和非视距传播影响很大，对电路的制造成本要求较高，目前很少有机器是采用这种原理。 还有一种是蓝牙技术，蓝牙通过测量型号的强度来定位，它的功率比较低，通过蓝牙制造的定位系统体积比较小、非常容易集成在扫地机器人电路中，采用这种技术，它不容易受视距的影响，也就是即便有障碍物阻挡，也能够在直线距离内实现定位。
扫地机器人的设计方案
扫地机器人（自动打扫机）的设计方案 1.绪论 随着现代社会生活节奏的加快，人们或忙于工作，或享受生活，时间越来越宝贵，所以不会把它浪费在整理家务和打扫卫生方面。收入水平的不断提高使得人们对生活质量的要求越来越高，高品质的生活首先要保证居住环境的干净卫生，因此大家渴望找到一种机器人，能够智能的打扫房间卫生。 机器人作为人类20世纪最伟大的发明之一，在短短的几十年发生了日新月异的变化。近几年机器人已成为高技术领域具有代表性的战略目标。机器人技术的出现和发展，不但使传统的工业生产面貌发生根本性变化，而且将对人类社会产生深远的影响。随着社会生产技术的飞速发展，机器人的应用领域不断扩展。从自动化生产线到海洋资源的探索，乃至太空作业等领域，机器人可谓无所不在。目前机器人已经走进人们的生活与工作，机器人已经在很多的领域代替着人类的劳动，发挥着越来越重要的作用，人们已经离不开机器人的帮助。机器人工程是一门复杂的学科，它集工程力学、机械制造、电子技术、技术科学、自动控制等为一体。目前对机器人的研究已经呈现出专业化和系统化，一些信息学、电子学方面的先进技术正越来越多地应用于机器人领域。 目前机器人行业的发展与30年前的电脑行业极为相似。今天在汽车装配线上忙碌的一线机器人，正是当年大型计算机的翻版。而机器人行业的利基产品也同样种类繁多，比如协助医生进行外科手术的机械臂、在伊拉克和阿富汗战场上负责排除路边炸弹的侦查机器人、以及通过编译程序使其能做整套表演动作的舞蹈机器人，还有不少参考人、狗、恐龙等动物的模样制造机器人玩具。 扫地机器人，又称自动打扫机、智能吸尘、机器人吸尘器等，是智能家用电器的一种，能凭借一定的人工智能，自动在房间完成地板清理工作。一般采用刷扫和真空方式，将地面杂物先吸纳进入自身的垃圾收纳盒，从而完成地面清理的功能。一般来说，将完成清扫、吸尘、擦地工作的机器人，也统一归为扫地机器人。扫地机器人也是当下比较流行的一种机器人，随着不断的研究发展智能化大幅度提高，能够自我定位、感应障碍物、规划路径以及自动充电。 2.扫地机器人的技术指标 综合考虑经济型和先进性的原则，参考淘宝网在售产品，我选择了一款扫地机器人以作对比，实物如图2.1所示。该产品采用革命性清扫系统，真空龙卷大吸力（普通机器人的5倍），无毛刷设计，首创滚筒吸取器，将适配器与座充合二为一（简约、美观而且不占空间），零部件高度模块化，可自由拆卸更换，垃圾盒、独立滤网仓方便抽取和清理。
六年级上册信息技术教案-《扫地机器人》 苏科版新版
扫地机器人 【教材分析】 基于传感器的机器人的学习和应用是随着信息技术应运而生的教学内容。本课从生活出发，将扫地机器人作为教学内容，综合应用传感器和舵机的相关知识，设计能实现避障和清扫操作的扫地机器人。教学内容主要分为任务分析、模块搭建和程序编写与运行。教师在教学时可以先让学生观察扫地机器人，引导学生分析设计扫地机器人的任务，再展开教学。扫地机器人的学习是在超声波传感器实践应用的基础上展开的，主要要求学生学习拼搭舵机，再结合已学的避障程序进行舵机程序的添加，因此建议通过迁移应用实践于课堂。 【学情分析】 根据皮亚杰的认知发展规律可知，六年级的学生已经具备了一定的逻辑思维能力，能通过任务的铺垫分析扫地机器人的工作任务。学生在本课之前的学习中，已经接触了实体机器人的应用，编写扫地机器人的脚本尚在学生的实践能力范围内。但本课加入了舵机的拼搭和使用，这对学生的操作能力又提高了一个要求，可以结合学生的实践探究和教师的搭建分享展开学习。 【教学目标与要求】 理解“如果那么否则”语句的含义，学会拼搭扫地机器人，理解超声波测距传感器的应用原理，完成避障程序搭建。通过分析扫地机器人的任务，体验思维和分析的过程，初步掌握问题分析的基本方法。通过扫地机器人功能的实现，感受机器人的可实践性，感受信息技术发展的变化，形成乐学的学习态度，产生了解技术发展的愿望。 【教学重点与难点】 重点：理解“如果那么否则”语句。 难点：理解避障程序和清扫程序的顺序关系。 【教学方法与手段】 本课采用任务驱动法，让学生在有引导的教学环境中围绕任务进行分解，在小组讨论的过程中进行知识迁移，运用已有知识不断优化分解的各个任务，最终
基于单片机的扫地机器人的设计开题报告
基于单片机的扫地机器人的设计开题报告沈阳航空航天大学 北方科技学院 论文题目: 基于单片机的扫地机器人的设计专业: 通信工程学号: B24121129 学生姓名: 王新指导教师: 马凤霞 2016年 3 月 21 日 一、立题依据 1、选题目的 自动扫地机器人，是一种智能扫地、吸尘工具，是一种配备了微电脑系统的电动保洁设备，它能按照人们的设置清洁房间的某一特定部分或全部。清洁机器人最早出现在于美国，随后发展的欧美，风靡港澳台，90年代中期进入大陆。现在市场上的自动扫地机器人主要几种品牌:(TOMEFON德国)斐纳扫地机器人，(irobot美国)irobot扫地机器人，(Proscenic台湾)浦桑尼克扫地机器人，(科沃斯中国)科沃斯扫地机器人，(PHILIPS荷兰)飞利浦扫地机器人等。 人类的一只脚已经迈进了机器人时代的大门，中国10年内机器人将融入市民日常生活，机器人将和汽车一样成为生活必需用具。这些机器人从用途上看，有用于教育类的机器人，有用于服务类的机器人，有用于制造类的机器人，等等。其中自动扫地机器人就属于服务类的机器人。机器人的发展就像上世纪80年代的个人电脑、上世纪90年代中期的手机一样，正处于产业真正起飞的前夕，巨大的市场前景已经展现。资料显示，2003年至2007年间，全球机器人以每年40%左右的速度增长。据统计，到2009年底，全球投入使用的服务型机器人已达到450万台。 2、选题的意义
自动扫地机器人优于普通吸尘器的地方主要体现在:省时、省力，整个清洁过程中不需要人控制，减轻您操作负担;还比一般吸尘器的噪音小，清洁房间的过程免受噪音之苦;还可以净化空气，内置活性炭、吸附空气中的有害物质，粉尘净化率高达96%，清洁效率接近100%;轻便小巧:轻松打扫普通吸尘器清理不到的死角。总之，自动扫地机器人，具有操作简单，使用方便、智能、安全、、清洁效果显著的特点。 3、国内外研究现状 现在国内外市场上的扫地机器人推出速度如雨后春笋，国外品牌中，美国iRobot和德国TOMEFON扫地机器人比较热门，国内目前比较知名的有科沃斯、地贝、福玛特等，其中作为进入扫地机器人市场的Proscenic，也是比较热门的一个品牌。 研究现状:自动扫地机器人作为服务机器人领域中的一个新产品，尽管目前国内在这方面的研究开发方面已经取得一定的成果，但是仍有许多关键技术问题需要解决或提高，如路径规划就是其中的一个比较重要的技术。有的可在房间内随机移动，有的能在 1 单个房间内比较简单地以一定的路线移动(不能100%走遍)。事实上，虽然有一些公司推出了一些样品或产品，但却不能达到满意程度:清洁效果不佳，遍历时间长。 目前，在一些发达国家的办公室、工厂、车站、机场等场所已广泛使用到自动扫地机器人。随着科学技术的进步和社会的发展，人们希望更多地从繁琐的日常事务中解脱出来，这使得自动扫地机器人进入人家庭成为可能。如果自动扫地机器人性价比足够高，那么自动扫地机器人市场将会被看好。 二、研究方案
小学六年级《信息技术》 10《扫地机器人》教学设计
第10课扫地机器人 一、教材分析 基于传感器的教育机器人的学习和应用是随着信息技术应运而生的教学内容，本课就从生活出发，将清洁机器人作为教学内容进行设计，综合应用传感器和舵机完成能实现避障和清扫操作的清洁机器人。教学内容主要分为任务分析、模块搭建和程序编写与运行，教师在教学时可以先让学生观察清扫机器人，引导学生分析清扫机器人的任务，再展开教学。扫地机器人的学习是在超声波传感器实践应用的基础上展开的，主要要求学生学习拼搭舵机，再结合已学的避障程序进行舵机程序的添加，因此建议通过迁移应用实践于课堂中。 二、学情分析 根据皮亚杰的认知发展规律可知，本课的学习对象六年级的学生已经具备了一定的逻辑思维能力，能通过任务的铺垫分析清洁机器人的工作任务。学生在本课之前的学习中，已经接触了实体机器人的应用，搭建实现清洁机器人的脚本在学生的实践能力范围内。但本课加入了舵机的拼搭和使用，对学生的操作能力又提高了要求，可以结合学生的实践探究和教师的搭建分享展开学习。 三、教学目标与要求 理解“如果那么否则”语句的含义，学会拼搭清洁机器人，理解超声波测距传感器的应用原理，完成避障程序搭建。通过分析清洁机器人的任务，体验思维和分析的过程，初步掌握问题分析的基本方法。通过清洁机器人，感受机器人的可实践性，感受信息技术发展的变化，形成乐学的学习态度，实现技术发展的愿望。 四、教学重点与难点
1. 重点：理解“如果那么否则”语句。 2. 难点：理解避障程序和清扫程序的顺序关系。 五、教学方法与手段 本课采用任务驱动法，让学生在有引导的教学环境中围绕任务分解任务，在小组讨论的过程中迁移运用已有知识，不断优化各分解任务，最终整合实现清洁机器人的任务效果。 六、课时安排 安排1课时。 七、教学准备 教学课件、教师用演示文稿和学生用演示文稿。 八、教学过程 （一）情境导入 教师：同学们，今天老师到家看到了这样的场景！（出示图片）怎么办？工作一天已经很累了，我想休息一下，能有个机器人帮帮我吗？ 学生提出机器人来清洁。 教师：对呀！有清洁机器人，商场里看到过很多呢！其实清洁机器人我们也能自己做，今天跟着老师一起来做一做清洁机器人！（板书：清洁机器人）【设计意图】通过提出生活实践中的问题，学生初步形成解决问题的意识，并揭示主题“清洁机器人”的搭建。 （二）实践探究 1. 项目分析
扫地机器人的设计方案
机械电子学课程作业 专业：精密仪器及机械课程名称：机械电子学 学号： 姓名： 完成时间：类别标准分数实得分数平时 成绩 作业 成绩 总分100 授课教师 签字
扫地机器人（自动打扫机）的设计方案 1.绪论 随着现代社会生活节奏的加快，人们或忙于工作，或享受生活，时间越来越宝贵，所以不会把它浪费在整理家务和打扫卫生方面。收入水平的不断提高使得人们对生活质量的要求越来越高，高品质的生活首先要保证居住环境的干净卫生，因此大家渴望找到一种机器人，能够智能的打扫房间卫生。 机器人作为人类20世纪最伟大的发明之一，在短短的几十年内发生了日新月异的变化。近几年机器人已成为高技术领域内具有代表性的战略目标。机器人技术的出现和发展，不但使传统的工业生产面貌发生根本性变化，而且将对人类社会产生深远的影响。随着社会生产技术的飞速发展，机器人的应用领域不断扩展。从自动化生产线到海洋资源的探索，乃至太空作业等领域，机器人可谓无所不在。目前机器人已经走进人们的生活与工作，机器人已经在很多的领域代替着人类的劳动，发挥着越来越重要的作用，人们已经离不开机器人的帮助。机器人工程是一门复杂的学科，它集工程力学、机械制造、电子技术、技术科学、自动控制等为一体。目前对机器人的研究已经呈现出专业化和系统化，一些信息学、电子学方面的先进技术正越来越多地应用于机器人领域。 目前机器人行业的发展与30年前的电脑行业极为相似。今天在汽车装配线上忙碌的一线机器人，正是当年大型计算机的翻版。而机器人行业的利基产品也同样种类繁多，比如协助医生进行外科手术的机械臂、在伊拉克和阿富汗战场上负责排除路边炸弹的侦查机器人、以及通过编译程序使其能做整套表演动作的舞蹈机器人，还有不少参考人、狗、恐龙等动物的模样制造机器人玩具。 扫地机器人，又称自动打扫机、智能吸尘、机器人吸尘器等，是智能家用电器的一种，能凭借一定的人工智能，自动在房间内完成地板清理工作。一般采用刷扫和真空方式，将地面杂物先吸纳进入自身的垃圾收纳盒，从而完成地面清理的功能。一般来说，将完成清扫、吸尘、擦地工作的机器人，也统一归为扫地机器人。扫地机器人也是当下比较流行的一种机器人，随着不断的研究发展智能化大幅度提高，能够自我定位、感应障碍物、规划路径以及自动充电。 2.扫地机器人的技术指标 综合考虑经济型和先进性的原则，参考淘宝网在售产品，我选择了一款扫地机器人以作对比，实物如图2.1所示。该产品采用革命性清扫系统，真空龙卷大吸力（普通机器人的5倍），无毛刷设计，首创滚筒吸取器，将适配器与座充合二为一（简约、美观而且不占空间），零部件高度模块化，可自由拆卸更换，垃圾盒、独立滤网仓方便抽取和清理。
【RFsister拆解报告】小米扫地机器人
【RFsister拆解报告】小米扫地机器人 ——对小米来说，一定是拆的最狠的一次了 2016年8月的小米生态链2016秋季沟通会上，MIJIA米家正式发布了米家扫地机器人，整机采用纯白设计，简洁美观。 该款扫地机器人最大风压达到1800Pa，浮动主刷结构、电池容量5200mAh，配备智能路径规划功能。 外观 外观方面，米家扫地机器人采用与众多厂商类似的圆形设计，内置透明尘盒。 顶部采用自主研发360°LDS激光测距传感器。同时机身外壳还配备雷了达罩、出音孔、出风孔和充电连接点，适合各种居家环境。 这个角度看，是不是很像电饭煲。
应用 与随机式扫地机器人相比，路径规划的最大优势便在于“智商”。基于激光测距的路径规划能力是米家扫地机器人最具竞争力的配置，目前国内具备该能力的机型价格更高。 米家扫地机器人内置12个传感器，将获取的数据信息实时同步到三大处理器，并且模拟人来大脑的思考方式，互相协助，将采集的数据交给SLAM算法，构建房间底图，并实时定位。根据地图划分区域和规划清扫路径，最终形成先沿着边后Z字形的清扫路径，逐一完成分区清扫任务。 硬件配置： 硬件配置方面，米家扫地机器人采用了可提供最大风压1800Pa的日本原装进口NIDEC无刷风，并且内置了Allwinner ARM Cortel-A7架构的四核应用处理器、TI德州仪器数字信号处理器、ST意法半导体ARM Cortel-M3架构的微控制器。2.5小时长续航，一次充电可清扫有效面积250平方米。
米家扫地机器人还内置了12类不同的传感器，比如顶部的激光测距传感器、侧边的超声传感器以及底部的悬崖传感器等等，可全方位获取房间信息，实时处理传感器信息，绘制地图，规划路径。 各传感器位置
扫地机器人结构详细
扫地机器人结构详细 自动清扫机器人就是当今服务机器人领域一个热门的研究方向。从理论与技术上讲,自动清扫机器人比较具体地体现了移动机器人的多项关键技术,具有较强的代表性,从市场前景角度讲,自动清扫机器人将大大降低劳动强度、提高劳动效率,适用于宾馆、酒店、图书馆、办公场所与大众家庭。因此开发自动清扫机器人既具有科研上的挑战性又具有广阔的市场前景。 家用智能清扫机,包括计算机、传感器、电机与动力传动机构、电源、吸尘器、电源开关、操作电位计等,在清扫机的顶部共设有三个超声波距离传感器;清扫机底部前方边沿安装有5个接近开关,接近开关与超声波距离传感器一起,构成清扫机测距系统;清扫机装有两台直流电机;在清扫机的底部安装有吸尘器机构。自动清扫机器人的功能就是自动完成房间空旷地面尤其就是家居空旷地面的清扫除尘任务,打扫前,要把房间里的物体紧靠四周墙壁,腾出空旷地面。清扫机完成的主要功能:能自动走遍所以可进入的房间,可以自动清扫吸尘,可在遥控与手控状态下清扫吸尘。 本文所介绍的自动清扫机器人的总体布局方案如图1所示,前后两轮为万向轮,左右两轮为驱动轮。驱动轮设计采用两轮独立且各由两台步进电动机驱动的转向方式,通过控制左右两轮的速度差来实现转向。考虑到机器人实际应用的实用性,本驱动系统设计成一个独立的可方便替换的模块,当机器人驱动系统发生故障时,只需简单步骤就可以对驱动部分进行替换。同时为了机器人能够灵活的运动,从动轮选用万向轮。 下图为自动清扫机的三维立体 图:
自动清扫机器人车箱体采用框架式结构。从下至上分隔成三个空间:第一层装配各运动部件的驱动电机、传动机构;第二层为垃圾存储空间;第三层装配机器人控制系统、接线板、
扫地机器人项目可行性研究报告
扫地机器人项目 可行性研究报告 第一章扫地机器人项目总论 第二章扫地机器人项目建设背景及必要性第三章扫地机器人报告编写说明 第四章扫地机器人建设规模及产品方案第五章扫地机器人项目节能分析 第六章扫地机器人环境保护 第七章扫地机器人项目进度规划 第八章扫地机器人投资估算与资金筹措第九章扫地机器人经济效益分析 第十章扫地机器人项目评价
第一章项目总论 一、项目提出理由 党的十八大以来，总书记以非凡的理论勇气、高超的政治智慧、坚韧不拔的历史担当精神，围绕改革发展稳定、内政外交国防、治党治国治军发表了一系列重要讲话，形成了一系列治国理政新理念新思想新战略。其中，总书记亦对经济新常态下的产业发展问题作出了许多丰富而深刻的论述，这些重要论述是我们深化产业结构调整，加快构建现代产业发展新体系，推动中国经济转型升级的基本遵循和科学指导。 制造业是国民经济的支柱产业，是衡量一个国家或地区综合经济实力和国际竞争力的重要标志，它的兴衰印证着国家的兴衰。历史上中国曾是制造业第一大国，1850年前后旁落他国。经历了150年后，2010年我国再次成为制造业“世界第一”。在此背景下出台的《中国制造2025》，无疑为实现“从制造大国向制造强国的跨越”指明了方向。 二、项目基本情况 （一）项目名称 扫地机器人项目 （二）项目选址 xxx产业示范园区
构建支撑大庆转型发展、可持续发展的多元产业体系，主要是在稳定油气当量规模的同时，重点培育壮大七大支柱接续产业。大庆“十三五”规划纲要提出，石油化工重点围绕建设国家级石化产业基地，扩大炼油规模，加快发展石化产品深加工和精细化工，谋划发展煤化工，力争2020年实现主营业务收入1500亿元以上。汽车制造业重点加快沃尔沃汽车生产基地及配套产业建设，力争2020年实现主营业务收入1000亿元以上。铝业和新材料产业重点依托忠旺高精铝及下游关联产业项目建设，力争2020年实现主营业务收入1000亿元以上。食品加工业重点以绿色、高端、高附加值为方向，大力发展食品深加工，力争2020年实现主营业务收入500亿元以上。装备制造业重点发展石油石化装备、新能源装备和农机装备，力争2020年实现主营业务收入500亿元以上。战略性新兴产业重点发展生物医药和地热、风能、太阳能、生物质能等新能源的开发利用，力争2020年实现主营业务收入500亿元以上。现代服务业重点发展信息技术服务、金融、旅游、文化创意、健康养老、现代物流，力争2020年增加值实现1000亿元以上。大庆市发改委主任陈国彬说：“依托油气、在稳定油气当量规模的同时，通过培育壮大七大支柱产业，加快形成…1+7?产业发展新格局，推动产业结构向多极支撑、多点增长、多元发展转变，更好更快支撑大庆转型发展、可持续发展。” （三）项目承办单位 xx科技发展公司 顺应经济新常态，需要公司积极转变发展方式，实现内涵式增长。为此，公司要求各级单位通过创新驱动、结构优化、产业升级、提升产品和服务质量、
清扫机器人结构设计
毕业设计（论文）中文题目：清扫机器人结构设计 学习中心（函授站）：江阴 专业：机械设计及自动化 姓名：夏成 学号：CS051410248 指导教师：孙菊 南京航空航天大学 2016年5月 目录 中文摘要......................................................... I ABSTRACT ........................................................ II
第一章绪论 (1) 第一节研究的目的和意义 (1) 第二节设计的重点和难点 (1) 第三节家庭清扫机器人的关键技术 (1) 第四节论文主要完成工作 (2) 第二章总体结构设计 (3) 第一节整体结构布局 (3) 第二节驱动部分 (4) 第三节吸尘部分 (6) 第四节电源部分 (6) 第五节路径规划算法 (6) 第六节仿真结果 (8) 第三章硬件控制部分设计 (9) 第一节 AT89系列单片机简介 (9) 第二节外围电路 (9) 结论 (11) 致谢 (12) 参考文献 (13) 题目：清扫机器人结构设计
中文摘要 摘要:清扫机器人属于服务机器人的一种，世界各国尤其是西方发达国家都在致力于研究开发和广泛使用服务机器人。如果清扫机器人的性价比足够高，那么清扫机器人的市场将会被看好。 本文介绍了清洁机器人在国内外发展现状和应用情况，侧重研究了清洁机器人的避障控制系统。结合实验室实际条件，设计了机器人样机。其主要工作内容包括:小车机械本体设计、控制理论的介绍、AT89C51单片机控制系统硬件电路及检测电路设计、控制系统软件设计和机器人避障性能测试试验。 通过实验表明所设计的机器人样机能够实现自主避碰的功能,达到设计要求。 关键词:清洁机器人避障 AT89C51单片机
扫地机器人结构详细上课讲义
扫地机器人结构详细
扫地机器人结构详细 自动清扫机器人是当今服务机器人领域一个热门的研究方向。从理论和技术上讲，自动清扫机器人比较具体地体现了移动机器人的多项关键技术，具有较强的代表性，从市场前景角度讲，自动清扫机器人将大大降低劳动强度、提高劳动效率，适用于宾馆、酒店、图书馆、办公场所和大众家庭。因此开发自动清扫机器人既具有科研上的挑战性又具有广阔的市场前景。 家用智能清扫机，包括计算机、传感器、电机与动力传动机构、电源、吸尘器、电源开关、操作电位计等，在清扫机的顶部共设有三个超声波距离传感器；清扫机底部前方边沿安装有5个接近开关，接近开关与超声波距离传感器一起，构成清扫机测距系统；清扫机装有两台直流电机；在清扫机的底部安装有吸尘器机构。自动清扫机器人的功能是自动完成房间空旷地面尤其是家居空旷地面的清扫除尘任务，打扫前，要把房间里的物体紧靠四周墙壁，腾出空旷地面。清扫机完成的主要功能：能自动走遍所以可进入的房间，可以自动清扫吸尘，可在遥控和手控状态下清扫吸尘。 本文所介绍的自动清扫机器人的总体布局方案如图1所示，前后两轮为万向轮，左右两轮为驱动轮。驱动轮设计采用两轮独立且各由两台步进电动机驱动的转向方式，通过控制左右两轮的速度差来实现转向。考虑到机器人实际应用的实用性，本驱动系统设计成一个独立的可方便替换的模块，当机器人驱动系统发生故障时，只需简单步骤就可以对驱动部分进行替换。同时为了机器人能够灵活的运动，从动轮选用万向轮。
下图为自动清扫机的三维立体图：
自动清扫机器人车箱体采用框架式结构。从下至上分隔成三个空间：第一层装配各运动部件的驱动电机、传动机构；第二层为垃圾存储空间；第三层装配机器人控制系统、接线板、电源 电池、开关等。 自动清扫机器人控制系统硬件 主要是以单片机AT89C51作为核 心，辅助其外围电路、电机驱动电 路、传感器检测电路以及红外遥控 电路等，各模块在单片机的控制 下，相互协调工作，保证自动清扫 机器人各种功能的实现。该控制系 统框图如图2所示。传感器在清扫机器人上的布置如图下所示，图中红色的圆点代表六个红外传感器的位置。 下图为清扫机的硬件系统：
【完整版】2020-2025年中国智能扫地机器人行业市场定位策略制定与实施研究报告
（二零一二年十二月） 2020-2025年中国智能扫地机器人行业市场定位策略制定与实施研究报告 可落地执行的实战解决方案 让每个人都能成为 战略专家 管理专家 行业专家 ……
报告目录 第一章企业市场定位策略概述 (9) 第一节研究报告简介 (9) 第二节研究原则与方法 (10) 一、研究原则 (10) 二、研究方法 (10) 第三节研究企业市场定位策略的重要性及意义 (12) 一、重要性 (12) 二、研究意义 (12) 第二章市场调研：2019-2020年中国智能扫地机器人行业市场深度调研 (14) 第一节智能扫地机器人概述 (14) 第二节我国智能扫地机器人行业监管体制与发展特征 (14) 一、所属行业及确定所属行业的依据 (14) 二、行业主管部门 (14) 三、行业监管体制 (15) 四、行业主要法律法规政策 (15) （1）产业政策 (15) （2）法律法规 (19) 五、家庭服务机器人行业进入壁垒 (20) （1）技术壁垒 (20) （2）品牌壁垒 (20) （3）产品质量壁垒 (20) （4）销售渠道壁垒 (21) 六、行业技术水平及技术特点 (21) （1）行业技术水平 (21) （2）行业技术特点 (21) 七、行业经营模式 (22) （1）营销模式 (22) （2）生产模式 (22) 八、行业周期性、区域性和季节性 (22) （1）周期性 (23) （2）区域性 (23) （3）季节性 (23) 第三节2019-2020年中国智能扫地机器人行业发展情况分析 (23) 一、行业发展历程及近三年发展情况 (23) 二、行业发展现状 (24) 三、2019年中国扫地机器人行业市场现状及发展趋势 (25) 四、2020年从扫地机器人新品看行业发展趋势 (26) 第四节2019-2020年我国智能扫地机器人行业竞争格局分析 (28) 一、行业市场竞争格局及主要企业 (28) 二、行业内主要企业情况 (28) （1）iRobot (28)
扫地机器人传感器设计
扫地机器人传感器设计传感器与检测技术设计 姓名：徐雷 班级：电信12-1班 学号：1206110123
1. 扫地机器人 扫地机器人，又称自动打扫机、智能吸尘、机器人吸尘器等，是智能家用电器的一种，能凭借一定的人工智能，自动在房间内完成地板清理工作。一般采用刷扫和真空方式，将地面杂物先吸纳进入自身的垃圾收纳盒，从而完成地面清理的功能。本设计扫地机器人采用刷扫吸尘方式，机身为无线机器，以圆盘型为主，使用充电电池运作，操作方式使用遥控器、或是按机器上的操作面板相应按钮。本次设计的扫地机器人可设定时间预约打扫，自行充电。前方设置超声破测距传感器，可侦测障碍物，如碰到墙壁或其他障碍物，会自行转弯，从室内边沿开始走矩形路线，有规划清扫地区。下面来介绍一下其所需的传感器类型，数量及实现功能。 2. 智能扫地机器人所需传感器类型及个数： (1) 防撞传感器（超声波测距传感器ZH5430）：3个。 (2) 防跌传感器（超声波测距传感器ZH5430）：3个。 (3) 防过热传感器（温度传感器DS18B20）：2个。 (4) 床底深度清扫（光敏传感器CDS-3）：8个。 (5) 灰尘盒防满传感器（介质型电容传感器ZCS1100）：2个。 (6) 低电量自动返回充电功能（红外线传感器RB-03T005）：2个。 (7) 边缘检测传感器（光电边缘检测传感器PBZ-CL007V）：2个。 (8) 遥控器控制功能（红外线传感器RB-03T005）：4个。 3.功能 3.1. 防撞传感器 扫地机器人内部安装三个超声波测距传感器，用来检测扫地机器人行进路线上是否有障碍物。超声波测距传感器安装位置如图3-1所示。
扫地机工作原理
扫地机器人工作原理： 1. 通过电动机的高速旋转，在主机内形成真空，利用由此产生的高速气流，从吸入口吸进 垃圾。这时气流的速度高达时速240转，虱子等害虫在进入主机之内，便因高速碰撞吸尘 管内壁而死掉。 2. 吸入扫地机的垃圾，被积蓄在布袋机，被过滤网净化过的空气，则边冷却电动机，边被 排出扫地机。 3. 电动机是扫地机的心脏，其性能的好坏，可直接影响扫地机的可靠性。另外，扫地机所 使用的电动机，每分钟旋转2万转～4万转。而如电扇的电动机，其转速为每分钟约1800～3600转，由此可知扫地机电动机转速是多么高。 4.正确表示扫地机性能的单位，不是输入功率（瓦数、或安培数），而是输出功率（吸入 功率）。 5.“吸入力”取决于所产生的风力和真空力的合力，但这两个因素却具有相反的特性。也就 是说，风力大时真空力变弱，真空力强时则风力变小。这两者的合力的最大值，即表示该 扫地机能力的“吸入功率”，吸入功率用瓦（W）表示。这一定义，是国际标准组织（ISO）规定的表示扫地机性能的国际标准，在世界范围内得以承认。目前，日本、德国等将其作 为表示扫地机性能的单位而使用这一单位，但在其它地区，则直接将输入功率的大小，误 解为表示扫地机性能的单位。 关天排气过滤网 1. 为了不使吸入扫地机的微小的灰尘泄漏到外边，扫地机里装有种种过滤网。例如：松下 电器的扫地机里，至少装有2-3个过滤网，另外，布袋或者纸袋，也起着过滤网的作用。 这些过滤网，可防止极为微小的灰尘损伤电动机，同时还可起到防止弄脏室内空气的作用。 2. 长期使用扫地机时，会因过滤网网眼的堵塞而致使吸力下降。为了防止吸力下降，应定 期用水清洗过滤网以及布袋，洗后在阴凉处晾干再使用，即可恢复吸力。 扫地机器人的基本配线 1. 高速运转的扫地机电动机一般使用1000瓦以下的电力，故其所产生的热量与电热取暖炉相当。 2. 一般的扫地机中，均装有电流保险丝和“热保护器”，故即使出现电动机过热，也可及时 监测出温度上升，暂时性切断通往电动机的电流，防患于未然。还装有“气流保护器”，在 吸嘴等阻塞、空气停止流动时动作，打开紧急空气吸入口，利用外部凉气来抑制主机的过热。
扫地机器人设计说明书
本科毕业设计 题目扫地机器人的设计 学院工业制造学院 专业机械设计制造及其自动化 学生姓名 学号年级11 指导教师职称讲师 2015年4月27日
扫地机器人的设计 专业：学号： 学生：指导教师： 摘要：机器人是一种能够模仿人类动作的机器，它可以完成许多对人类来说危险且单调的工作，机器人让人类从繁重、单调的工作中解脱出来。它们从事固定而有规律的工作，例如工业生产中的焊接、喷漆等等。 本文主要设计的是扫地机器人的设计，该机器人采用统一动作、协调控制的原则，通过电机带动动力轮实现扫地机器人的运动，通过中控系统的控制来实现扫地机器人的动作，由于是中控系统控制，所以控制灵活，多样。通过控制器来控制机器人的动作，实现该机器人清扫、除尘的功能。关键词：扫地机器人；控制；结构；清扫
The design of sweeping robot Specialty：Student Number： Student：Supervisor： Abstract：The overall scheme of this paper to the electric push rod as the main component to design manned three degree of freedom triangular robot. The mechanism adopts the unified action, the coordinated control principle, by opening the travel of the push rod to realize the robot foot movement, to achieve a manned with three degrees of freedom robot motion control in the triangle by control system, the control system to control, so the control of flexible, multi sample. People can sit on the robot, the controller is adopted to control the robot's movement, the realization of some people rely on their own to complete the function of the leg muscles. Must regard as the machine design is the machine design personnel carries on using creative ability the product design, the system analysis and a formulation product manufacture technology good opportunity. Key words：Machine manufacture;Crankshaft;Processing craft;Fixture;
(完整版)扫地机器人设计
扫地机器人设计报告
一、功能综述 1、清扫模式：随机清扫、螺旋式清扫、交叉清扫、沿边清扫、定点清扫、预约清扫等相结合，实现全方位立体清扫； 2、智能导航系统：实现对房间地形的重构，自动规划清扫路线； 3、智能安全监控：防撞，防跌落，防缠绕，电池电量监测； 4、创新功能：灰尘量识别，实现床底清扫，手机遥控模式，尖端气流滤尘技术，室内空气质量监测与提醒； 5、其他基础功能：自动返回并充电，灰尘盒安装检查，灰尘盒容量探测。 二、机械及系统设计 扫地机器人机械设计如图1所示。 前 图1 扫地机器人机械设计图 清扫机构，行走机构，吸尘机构是本次设计的重点，也是难点所在。由于机器人运动部件多，运动状态经常改变，必然产生冲击和振动。因此，增加机器人运动平稳性，提高机器人动力学特性尤为重要。为此，在设计时应注意在满足强度和刚度的前提下，尽量减小运动部件的质量，并注意运动部件对转轴的质心装配。 (1)行走驱动轮及驱动电机 该部分主要保证机器人能够在平面内移动。为了保证小车良好的直线性，可采用双电机驱动左右两轮的方式，且在车体的后端装有一个不锈钢万向滚珠，这样可以使小车获取较好的机动性和灵活性及灵活性。前轮驱动的好处是：转向性能得到改善。前轮是转向轮，使得转向时的行驶方向容易控制，不容易出现过度转向的现象，转向安全性也得到提高。 (2)清扫机构 用电机带动两个清扫刷，使左面清扫刷顺时针转动，右面逆时针转动，这样就可以在清扫灰尘时将灰尘集中于吸风口处，为吸尘机构的工作做准备；清扫刷设计成可更换型的，可选择棉质纺织品或尼龙等化纤材料的，以适应不同的工作
环境。 (3)吸尘机构 旨在强大的吸力、将灰尘吸入灰尘储存箱中；这里我们采用尖端气流滤尘技术，全方位，多层次将灰尘一网打尽。 (4)擦地机构 在清扫、吸尘之后，利用安装在壳体下面的清洁布擦出残留在地面上的细小灰尘，同时也能够擦除地面上的顽固污渍，从而保证清洁工作的质量。 扫地机器人功能框图如图2所示。 图2 扫地机器人功能框图 三、功能简介 1、清扫模式： 清扫模式包括随机清扫、螺旋式清扫、交叉清扫、沿边清扫、定点清扫、预约清扫等。 随机清扫是指根据地面状况在其他几种清扫模式之中进行切换； 螺旋式清扫是指绕圈清扫的模式； 交叉清扫是指在不同的区域之间交叉穿梭来清扫，也可以称为Z字形清扫； 沿边清扫是沿着房间的边界进行清扫； 定点清扫是指在指定的位置小范围内清扫； 预约清扫是指每天在指定的时间自动清扫，可以预约一次和一周内任意预约清扫时间，可以放心上班和出差，也可以自动打扫。 2、智能导航系统 扫地机器人的智能导航实质就是路径自动规划。扫地机器人路径自动规划有两种方法：：随机式全区域覆盖和规划式全区域覆盖。随机式全区域覆盖方法控制简单，不需要很多的硬件，软件编程也简单，易于实现。但其缺点是移动机器人运行轨迹重复性较大，且运行轨迹不能较快地、充分地覆盖整个区域，这种路
清扫机器人的结构设计.
毕业设计（论文）题目清扫机器人结构设计 院（系）： 专业： 姓名： 学号： 指导教师： ?年月曰
摘要 清扫机器人属于服务机器人的一种，世界各国尤其是西方发达国家都在致力于研究开发和广泛使用服务机器人。如果清扫机器人的性价比足够高，那么清扫机器人的市场将会被看好。 本文介绍了清洁机器人在国内外发展现状和应用情况，侧重研究了清洁机器人的避障控制系统。结合实验室实际条件，设计了机器人样机。其主要工作内容包括：小车机械本体设计、控制理论的介绍、AT89C51单片机控制系统硬件电路 及检测电路设计、控制系统软件设计和机器人避障性能测试试验。通过实验表明所设计的机器人样机能够实现自主避碰的功能，达到设计要求。 关键词：清洁机器人避障AT89C51 单片机
Abstract Cleaning robot is one part of the serving robot..Serving robot is beingresearched and developed in the countries all over the world,and which is beingused widely in the west developed countries.If the rate of quality and price of thecleaning robot is highly enough ,the market of the cleaning robot would beprospered. The paper studies the applications and developments of cleaning robot athome and abroad, and researchesthe control system of the cleaning robot avoidinga obstacle mainly.The model is designed under the actual condition of the lab. The main work of the paper is as follows. The mechanical design of cleaning robot,thetheory of the control system, the design of control system of hardware circuit andsoftware based on AT89C51 SCM, the design of inspective circuit and theexperiment of performance of the cleaning robot avoiding a obstacle. The result of the experiment shows that the robot designed has the functionsof avoiding a obstacle, so it fills the demand of the task. KEY WORD: cleaning robot avoid a obstacle AT89C51 SCM.
