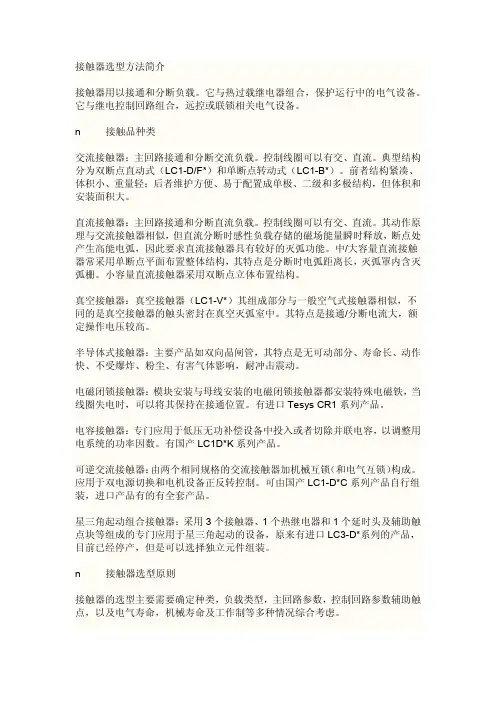

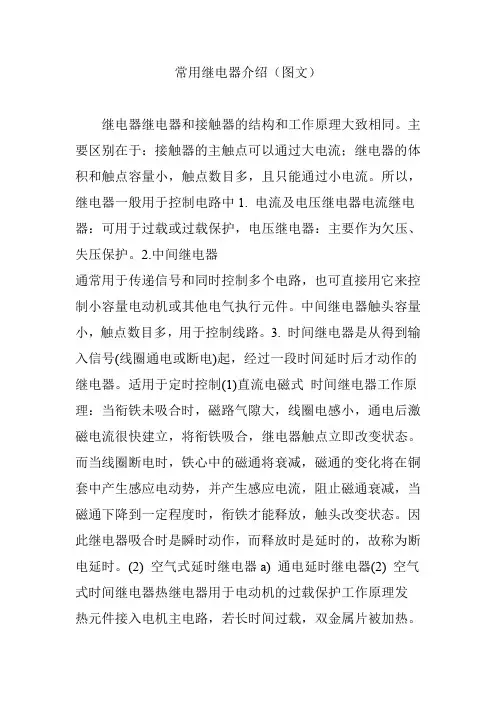

直流接触器,继电器简介及常用型号汇总
接触器选型方法简介
接触器用以接通和分断负载。它与热过载继电器组合，保护运行中的电气设备。它与继电控制回路组合，远控或联锁相关电气设备。
n 接触品种类

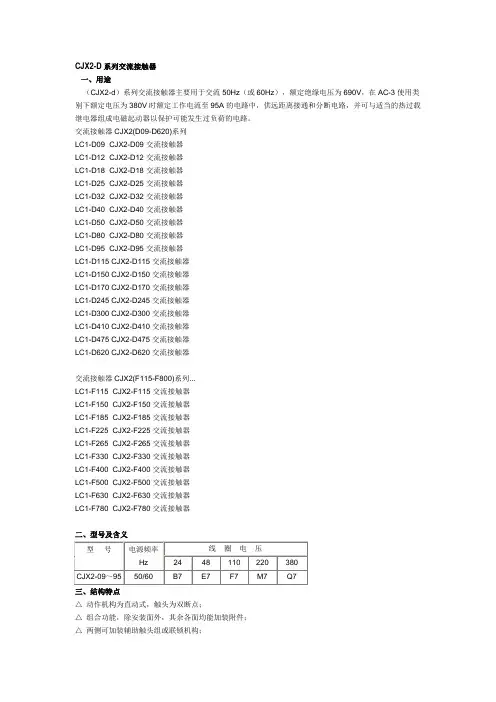

交流接触器：主回路接通和分断交流负载。控制线圈可以有交、直流。典型结构分为双断点直动式（LC1-D/F*）和单断点转动式（LC1-B*）。前者结构紧凑、体积小、重量轻；后者维护方便、易于配置成单极、二级和多极结构，但体积和安装面积大。
直流接触器：主回路接通和分断直流负载。控制线圈可以有交、直流。其动作原理与交流接触器相似，但直流分断时感性负载存储的磁场能量瞬时释放，断点处产生高能电弧，因此要求直流接触器具有较好的灭弧功能。中/大容量直流接触器常采用单断点平面布置整体结构，其特点是分断时电弧距离长，灭弧罩内含灭弧栅。小容量直流接触器采用双断点立体布置结构。
真空接触器：真空接触器（LC1-V*）其组成部分与一般空气式接触器相似，不同的是真空接触器的触头密封在真空灭弧室中。其特点是接通/分断电流大，额定操作电压较高。
半导体式接触器：主要产品如双向晶闸管，其特点是无可动部分、寿命长、动作快、不受爆炸、粉尘、有害气体影响，耐冲击震动。
电磁闭锁接触器：模块安装与母线安装的电磁闭锁接触器都安装特殊电磁铁，当线圈失电时，可以将其保持在接通位置。有进口Tesys CR1系列产品。
电容接触器：专门应用于低压无功补偿设备中投入或者切除并联电容，以调整用电系统的功率因数。有国产LC1D*K系列产品。
可逆交流接触器：由两个相同规格的交流接触器加机械互锁（和电气互锁）构成。应用于双电源切换和电机设备正反转控制。可由国产LC1-D*C系列产品自行组装，进口产品有的有全套产品。
星三角起动组合接触器：采用3个接触器、1个热继电器和1个延时头及辅助触点块等组成的专门应用于星三角起动的设备，原来有进口LC3-D*系列的产品，目前已经停产，但是可以选择独立元件组装。
n 接触器选型原则
接触器的选型主要需要确定种类，负载类型，主回路参数，控制回路参数辅助触点，以及电气寿命，机械寿命及工作制等多种情况综合考虑。
选型要点：
u 根据使用目的和要求按照上述系列选择种类：
注意严格区分主回路负载类型是直流还是交流。交流接触器不同于直流接触器，用于直流负载时只适用于DC-1至DC-5负载，对于DC-5以上的直流负载建议使用直流接触器。另外电容接触器不能用普通交流接触器替代。
u 负载类型和主回路参数确定：
主回路参数主要是额定工作电压、额定电流、极数、通断能力、绝缘电压和耐受过载能力等。尤其要注意负载类型。接触器可以运行在不同的负载类型下，但是对应的型号不同，不能完全依靠主极电压和功率选型。配电类负载（阻性负载）按照AC-1选型；普通电机负载按照AC-3选型；绕线电机按照AC-2选型；对于频繁起停负载应按照AC-4负载选型，因为此类负载在频繁通断时会发生触头熔焊现象，例如频繁正反转、行车、频繁点动的行业。
另外对于4极接触器，有主极2NO+2NC，或者4NO两大系列，不能使用普通3极接触器加辅助触点进行替代。
u 控制回路及辅助触点：
接触器的线圈电压按照控制回路电压确定。目前，国产D2系列接触器只有交流线圈。如果需要直流线圈，需要选择进口TeSys D,TeSys F的产品。另外直流线圈接触器还有低功耗的进口TeSys D和TeSys K产品，请客户注意选择。对于辅助触点，不同接触器所允许安装辅助触点的位置和个数均不同，需要查表确定。
u 电气寿命和机械寿命：
在设计过程中，如果对电气寿命有严格超过**百万次要求，请按照样本上的寿命曲线查表确定。
附：
深圳市雷泰诺科技-
常用直流接触器，继电器，型号如下：
JPK-123，JPK-124，JPK-33，GH-18，JPK-31，JPK-30，JPK-23，JPK-21，JPK-10（A），JPK-11，JPK-13，JPK-10（B），JPK-6（A），JPK-6（B），JPK-6。GL150AAANA,GL150HAANA,GL250AAANA,GL250HAANA,GL350AAANA,GL350HAANA,GL200AAA NA,GL200HAANA.EV200AAANA(1618002-7),EV200HAANA(1-1618002-8),EV250-2A(2-1618002-4) ,EV250-2B(2-1618002-6),EV250-1A(2-1618002-2),EV250-1B(2-1618002-3),LEV100A5ANG(9-1618 389-8),LEV100A4ANG(3-1618389-7),LEV100-12AD,LEV100-24AD,LEV200A4ANA(1618387-3),LEV2 00H4ANA(6-1618390-8),LEV200A5ANA(7-1618387-1),LEV200H5ANA(5-1618388-5),LEV200A4AN F(5-1618388-4),LEV200H4ANF(3-1618389-2),LEV200A5ANF(7-1618387-2),LEV200H5ANF(6-1618 388-7)RJ1H-26S,RJ1H-26N877,RJ1H-15S,RJ1A-6S,RJ1H-6S,RJ1A-115S,RJ1H-115S,CHV1-45-0103,C HV1-45-0105,CHV1-45-0107,RF3C,RF3D,,RB1D-26S,RB1D-26N300,RB1D-26N400,RB1E-26S,RB1E-26N300,RB1E-26N400,RF10B-6S,RF10B-12S,RF10B-26S,RF10B-48S,RF10B-115S,RF10B,RF1E-26S, RF1D-26S,RF1G-12S,RF1GD-12S,RF4A-26S,RF4B-26S,RF47-26S,RF47D-26S,RF5A-26S,RF5C-12S,RF 6A-26S,RF6C-12S,RF44-26S,RF5AD-26S,RF44D-26S,RF6AD-26S,RF43-26S,RF45-26S,RF43D-26S,RF 45D-26S,RF56-12S,RF56D-12S,RF57-12S,RF57D-12S,RF50-26S,RF50D-26S,RF51-26S,RF51D-26S,RF 52-26S,RF52D-26S,RF53-26S,RF53D-26S,RF71-12S,RF73-26S,RF60-26S,RF60-26S,RF61-26S,RF64-1 2S,RF60D-26S,RF61D-26S,RF64D-12S,RF62-26S,RF65-12S,RF63-26S,RF62D-26S,RF65D-12S,RF63D -26S0,RF69-26S,RGF62A.,RGF62A-26D2828,RGH5-26S,RGH3-24D2524,RJ4C-26S,RJ1A-26N969,RJ1 H-26N973,RJ1A-12S,RJ1H-12S,RJ1A-26S,RJ2B-12S,RJ2C-12s,RJ2B-115S,RJ2C-115s,RJ2C-26S,RJ6B-26S,RJ2B-26S,RJ4B-26S,RJ8A-26N765,RJ8A-26S,RJ10A-26S,RF1D,RF42,RF48,RF41,RF61,RF64,RF43
,RF44,RF45,RF46,RF47,RJ1H,RG1HG,RF7A,RF7B,RF6A,RF6C,RF6D,RF5A,RF5C,RF5D,RJ1H,RJ1A,RJ1
A26N969,RF51,RF53,RF50,RF4A,RF62,RF3D,RB1E,RB1J,RD5A,RD5B,RD6A,RD6B,RJ5A,RJ4B,RJ4C,RJ 2B,RF2C,RJ6B,RB1D,RS10,RJ10H,RJ8H,RJ8A,RGH5,RGH3,SO6,SO6FNA218,SO6HBA318,RJ1A-26N9 69,SO6JNB218
