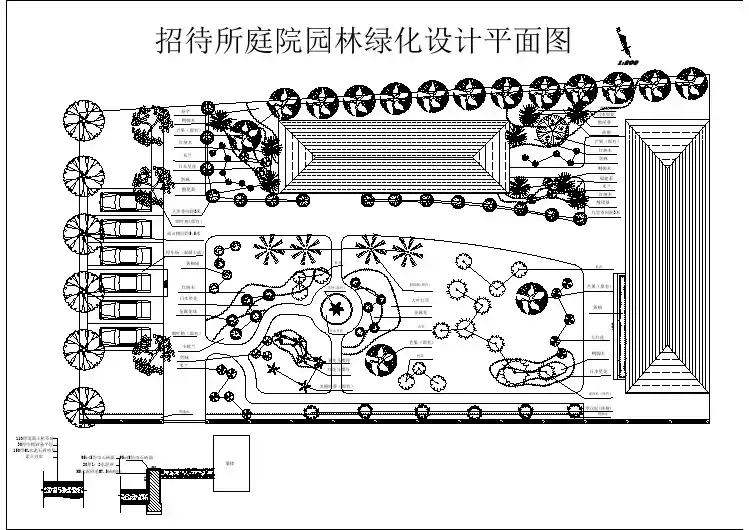

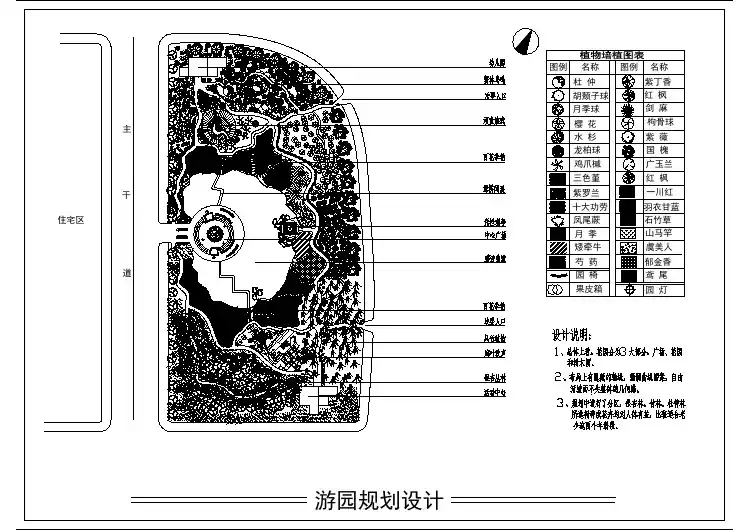

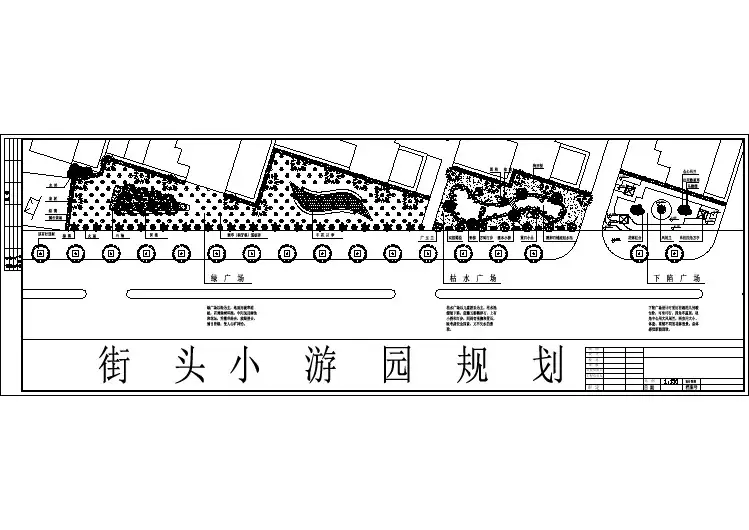

【设计图纸】小游园绿化设计平面图(精选CAD图例)
cad如何绘制室内设计平面图
cad如何绘制室内设计平面图 这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD的 工具面板。 首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线，这里要注 意画直线要选择“正交”，“正交”没有打开画的就是斜线。图中 红色框住的地方是我们要注意的。 点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的(以毫米为单位)，输入好数 值按“回车键”就可以了。 墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值(一般外墙是240mm)，点击“回 车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不 要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一 样的线了，间距就是刚才输入的数值。 这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成， 所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工 具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标 注设置的，请关注。 标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把 “垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点 击确认就可以了。
下面我们再标注就方便多了。标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。 看了“cad如何绘制室内设计平面图”的人还看了：
cad室内设计施工图制图规范
cad室内设计施工图制图规范 篇一：室内设计CAD制图规范 室内设计CAD制图规范 CAD作为室内设计中的一个重要的制图工具，CAD制 图需要一定制图规范。 （一）、基本要求 1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。 A．图纸封皮须注明工程名称、图纸类别（施工图、竣 工图、方案图）、制图日期。 B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。 2．每张图纸须编制图名、图号、比例、时间。 3．打印图纸按需要，比例出图。 （二）、常用(_er4 __chang2 yong4)制图方式。 一、常用比例 1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：20 1：25 1：30 1：40
1：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型 1．粗实线： 1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2.室内外立面图的轮廓。 3.建筑装饰构造详图的建筑物表面线。 2．中实线： 1.平、剖面图中被剖切的次要建筑构造的轮廓线。 2.室内外平顶、立、剖面图中建筑构配件的轮廓线。 3．建筑装饰构造详图及构配件详图中一般轮廓线。 3．细实线： 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4．细虚线： 1.室内平面、顶面图中未剖切到的主要轮廓线。 2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。 4.外开门立面图开门表示方式。 5．细点划线： 1.中央线、对称线、定位轴线。 6．细折断线： 1.不需画全的断开界线。 三、打印出图笔号1-10号线宽设置 1号红色 6号紫色 2号黄色 7号白色 3号绿色号灰色 4号浅兰色 10号红色 5号深兰色 10号特粗线： 1.立面地坪线 2.索引剖切符号 3.图标上线 4.索引图标中表示索(suo yin tu biao zhong biao shi
园林设计总平面图电子教案
第九章园林工程图--园林总平面图 园林设计的五阶段 1、任务书阶段 2、基地调查和分析阶段 3、方案设计阶段 4、初步设计阶段 5、施工图设计阶段 方案设计阶段 * 设计图纸： * 1、场地现状图 * 2、总平面图 * 3、功能分区图 * 4、种植设计总平面图 * 5、主要景点的大平面图 * 6、主要景点的立面图或效果图 * 7、设备管网与场地外线衔接的示意图或文字说明 初步设计阶段 * 设计图纸（园林景观专业） * 1、总平面图 * 2、竖向布置图 * 3、种植设计总平面图 * 4、水景设计图 * 5、铺装设计图 * 6、园林景观建筑、小品设计图 * 7、设备管网与场地外线衔接的示意图或文字说明 施工图设计阶段 * 设计图纸（园林景观专业） * 1、总平面图、平面分区图及分区放大平面图 * 2、竖向布置图 * 3、种植设计总平面图及种植详图 * 4、水景设计图及详图 * 5、铺装设计图及详图 * 6、园林景观建筑、小品设计图及详图 * 7、设备管网与场地外线衔接的示意图或文字说明 园林工程图根据内容和作用的不同可分为： 园林设计图：包括园林总平面图、竖向设计图、种植设计图。 园林施工图：建筑施工图：园林建筑施工图、假山工程图、园路工程图、驳岸工程图。 结构施工图
设备施工图 总平面图是园林总体规划设计图的简称，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。 第一节总平面图的内容 总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。主要内容有： 一、图名、图例。 二、规划用地区域现状及规划的范围。 二、对原有地形地貌等自然状况的改造和新的规划。 四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓，并注明其标高。 五、以图例符号表示的园林植物及其种植位置等。 六、比例尺、指北针或风向频率玫瑰图。 七、标题栏和会签栏。 八、设计说明。 总平图主要为展现绿化的全貌，应简单、清楚、明了，细部可省略，以免造成因过于繁琐复杂而杂乱无章。 第二节总平面图的绘制要求与方法 由于园林设计总平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或"约定俗成"的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫做"图例"，常用图例参考附表《风景园林图例图示标准》。 一、总平面图的绘制要求 （一）园林要素的表示法 城市园林绿地的类型较多，功能性质各不相同，但其组成要素基本上是一致的，即由园林植物、园林建筑、园林小品、园路、园桥、园石、水景等所组成。了解园林组成要素的特性、分类、以及在图上的表示方法，是我们学习园林制图必不可少的基础。 1、地形 在总平面图中要表明设计地形和原有地形的状态。 （1）地形的高低变化及其分布情况通常用等高线表示。等高线是以某个参照水平面为依据，用一系列等距离假想的水平面切割地形后获得的水平正投影（标高投影）图来表示地形的方法。 （2）在总平面图中，设计地形等高线用细实线绘制，原有地形等高线用细虚线绘制，等高线的高程可以标注，也可以不标注，如图1-1所示。 2、园林建筑 园林建筑是园林与建筑有机结合的产物，在园林中的地位比较高。在总平面图中一般要表示建筑工程的形状、位置、朝向以及建筑的附属设施等。 （1）熟悉总平面图中建筑工程的图示方法（见附表《风景园林图例图示标准》），绘制时要遵守图例要求。 （2）在大比例尺图纸中，对有门窗的主要建筑，可采用通过窗台以上部位的水平剖面
一套cad室内设计图
一套AUTOcad2007室内设计图 首先介绍一下AUTOcad2007的工作界面，方便后面的学习和理解。 在实际工作当中，要绘制室内设计图，有两种方法，一种是设计者要去业主家中量房，根据量房所得到的图纸和数据情况绘制框架图；另一种是根据效果图画出CAD室内布置图。下面我们介绍的这套方案是一套经过量房，绘制好CAD图和3D效果图，方便大家参考和学校。下图是绘制好的框架图： 绘图方法如下： 用直线绘制外框架，用偏移做出墙体和窗子的厚度，在承重墙的部分进行图案填充，用正多边形标注下水管道和地漏，烟道等；在房间空白处标注房间标高，最后进行整体标注。
1、绘制框架图： 步骤一： 在状态栏，单击“正交”，出现为正交打开（可以做垂直线），右键点击“对象捕捉”，跳出对话框，点选设置，弹出对话框如图：勾选“端点，垂足”。 在菜单栏下方可设置直线的颜色，粗细（如下图），一般框架线较粗，室内布置物品线条较细，颜色可自定。一般着重强调的用亮色。 步骤二： 绘制外墙框架：选“直线”，点击一点（根据上面框架图的尺寸标注，开始绘图，从正门入口处右边开 始绘制，）命令栏出现指定下一点，输入90，空格，（下面根据框架结构走势，从左往右，从上往下作直线），输入1040，空格或回车，输入240，空格，依次类推，把整个框架做出。如图：
步骤三： 制作墙体和窗的厚度，选“偏移”，十字光标后出现指定偏移距离（如左上图），输入240，出现（如右下图）从门口处开始偏移，点击门口处一线，鼠标向框架内挪动偏移，单击，偏移成功，十字光标为“选择要偏移的对象”继续偏移框架线，如左下图。 根据墙的厚度，和窗子的厚度不同输入不同数值，点回车或空格；一般承重墙厚240或300，非承重墙为120窗子为做出三条线，宽度为80。内墙的绘制可根据墙体之间的距离进行偏移，做出的图如下： 步骤四： 对于转弯处一些需要修改的地方，我们使用修剪工具和延伸工具。点击修剪工具，出现如左下图，点击所要修剪对象的参考线，在空白处点击右键，出现如右下图，点击要修剪的线段。 需要延伸的地方，让线段连接，选择延伸工具，点击所要修剪对象的参考线，在空白处点击右键，点击要延伸的线段，完成。依次完成图框的修改。 修剪和延伸完成之后如图：
PS总平面图 彩平制作过程 园林景观
总平面图是投标中的第一张表现图，作用与性质不用说了吧，应该认真点画。 一. 在ps中打开文件！ 从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。 无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。：） 1.先转换为gray模式。 2.在gray模式中调整对比度，调到最大。 3.再转换回RGB模式。 好了，一幅黑白稿出现了！ 二. 分离图线。有些人可能喜欢不分。我习惯分离图线层，因为这样好处有如下： 1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。节省了很多时间。 2.物体之间的互相遮档可以产生一些独特的效果！ 3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。 具体步骤是以colour range 选取方式选中白色，删除。现在图线是单独的一层了。把这层命名为图线层。
三. 分离成功。为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度 从现在开始，我每个新增加的图层都会命名。原因： 1.个人习惯。 2. 可以有效防止产生大量无用的废层和无物体层（即空层）。 3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。
四. 种树。现在开始栽树。 需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。先种树可以定下整个图的整体颜色倾向，基调。 先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。 这张图定的基调是偏黄绿色调的暖灰。
cad室内设计图基础绘制教程
cad室内设计图基础绘制教程 这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD的 工具面板。 首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线，这里要注 意画直线要选择“正交”，“正交”没有打开画的就是斜线。图中 红色框住的地方是我们要注意的。 点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的(以毫米为单位)，输入好数 值按“回车键”就可以了。 墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值(一般外墙是240mm)，点击“回 车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不 要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一 样的线了，间距就是刚才输入的数值。 这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成， 所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工 具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标 注设置的，请关注。 标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把 “垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点 击确认就可以了。
下面我们再标注就方便多了。标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。 看了“cad室内设计图基础绘制教程”的人还看了：
园林景观CAD制图规范
园林景观CAD制图规范 一、总则 1、工作目标 1.1规范化——有效提高设计的工作质量； 1.2标准化——提高设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 2、工作范围 本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD 制图。 3、工作风格 本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。CAD制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 封面 图纸目录 景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。 绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图； 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、 bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。 汉字字型优先考虑采用hztxt.shx和hzst.shx； 西文优先考虑romans.shx和simplex或txt.shx。 所有中英文之标注宜按下表执行
园林景观CAD制图规范细则
园林景观CAD制图规范细则 一、总则 1、工作目标 1.1规范化——有效提高设计的工作质量； 1.2标准化——提高设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 2、工作范围 本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD 制图。 3、工作风格 本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。CAD制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 封面 图纸目录 景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地
下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。 绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图； 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、 bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx （汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。 汉字字型优先考虑采用hztxt.shx和hzst.shx； 西文优先考虑romans.shx和simplex或txt.shx。 所有中英文之标注宜按下表执行 常用字型表表1 用途字型字高宽高比 比图纸名称中文 St64f.shx 10mm 0.8 说明文字标题中文 St64f.shx 5.0mm 0.8 标注文字中文 Hztxt.shx 3.5mm 0.8
园林设计总平面图
第九章园林工程图——园林总平面图 园林设计的五阶段 1、任务书阶段 2、基地调查和分析阶段 3、方案设计阶段 4、初步设计阶段 5、施工图设计阶段 方案设计阶段 ?设计图纸： ?1、场地现状图 ?2、总平面图 ?3、功能分区图 ?4、种植设计总平面图 ?5、主要景点的大平面图 ?6、主要景点的立面图或效果图 ?7、设备管网与场地外线衔接的示意图或文字说明 初步设计阶段 ?设计图纸（园林景观专业） ?1、总平面图 ?2、竖向布置图 ?3、种植设计总平面图 ?4、水景设计图 ?5、铺装设计图 ?6、园林景观建筑、小品设计图 ?7、设备管网与场地外线衔接的示意图或文字说明 施工图设计阶段 ?设计图纸（园林景观专业） ?1、总平面图、平面分区图及分区放大平面图 ?2、竖向布置图 ?3、种植设计总平面图及种植详图 ?4、水景设计图及详图 ?5、铺装设计图及详图 ?6、园林景观建筑、小品设计图及详图 ?7、设备管网与场地外线衔接的示意图或文字说明 园林工程图根据内容和作用的不同可分为： 园林设计图：包括园林总平面图、竖向设计图、种植设计图。 园林施工图：建筑施工图：园林建筑施工图、假山工程图、园路工程图、驳岸工程图。 结构施工图
设备施工图 总平面图是园林总体规划设计图的简称，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。 第一节总平面图的内容 总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。主要内容有： 一、图名、图例。 二、规划用地区域现状及规划的范围。 二、对原有地形地貌等自然状况的改造和新的规划。 四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓，并注明其标高。 五、以图例符号表示的园林植物及其种植位置等。 六、比例尺、指北针或风向频率玫瑰图。 七、标题栏和会签栏。 八、设计说明。 总平图主要为展现绿化的全貌，应简单、清楚、明了，细部可省略，以免造成因过于繁琐复杂而杂乱无章。 第二节总平面图的绘制要求与方法 由于园林设计总平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或“约定俗成”的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫做“图例”，常用图例参考附表《风景园林图例图示标准》。 一、总平面图的绘制要求 （一）园林要素的表示法 城市园林绿地的类型较多，功能性质各不相同，但其组成要素基本上是一致的，即由园林植物、园林建筑、园林小品、园路、园桥、园石、水景等所组成。了解园林组成要素的特性、分类、以及在图上的表示方法，是我们学习园林制图必不可少的基础。 1、地形 在总平面图中要表明设计地形和原有地形的状态。 （1）地形的高低变化及其分布情况通常用等高线表示。等高线是以某个参照水平面为依据，用一系列等距离假想的水平面切割地形后获得的水平正投影（标高投影）图来表示地形的方法。 （2）在总平面图中，设计地形等高线用细实线绘制，原有地形等高线用细虚线绘制，等高线的高程可以标注，也可以不标注，如图1—1所示。 2、园林建筑 2
cad室内设计平面图的教程
cad室内设计平面图的教程 cad室内设计平面图的教程： 这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD的 工具面板。 工具面板在CAD的左右两侧都有显示，鼠标放在某一个工具的上面就会显示他的名称，下面会为大家介绍具体的用法。 首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线，这里要注 意画直线要选择“正交”，“正交”没有打开画的就是斜线。图中 红色框住的地方是我们要注意的。 点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的(以毫米为单位)，输入好数 值按“回车键”就可以了。 墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值(一般外墙是240mm)，点击“回 车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不 要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一 样的线了，间距就是刚才输入的数值。 用同样的方法把其他的线画出来，画的同时一定要记得保存哦，防止电脑突然关机所有功夫就白费了。 这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成， 所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工 具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标 注设置的，请关注。
标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把“垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点击确认就可以了。 下面我们再标注就方便多了。标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。 看了“cad室内设计平面图的教程”的人还看了：
CAD室内设计施工图标准(DOC)
CAD室内设计施工图标准 1、线型颜色设定及用途（按打印时从粗到细排列） A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。 B、品红色（色号为6）：仅用于图名上的水平线及圆圈。 C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。 D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。 E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。 G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线 ，较为密集的线，最细的线。 2、图层设置及图层内容（按附带图框中的图层显示顺序） 3、文字标注高度、字型的设置
内容A4书稿 汉字、数字、英文H=Sx1.7 尺寸标注数字H=Sx1.5 图名H=Sx2 图名中的英文H=Sx2 圆圈H=Sx3 S=当前图框比例图面中汉字、数字、英文文字样式为HZ，字型为黑体 图名中汉字文字样式为HZ，字型为黑体；英文文字样式为HT,字型为Swis721ExBT；尺寸标注文字样式为DIM，字型为Arial 4、尺寸标注及文字注释形式的设置 材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式） 标注格式（尺寸标注格式DIM）
标注格式（文字标注格式TEXT） 5、线型设置 A、中轴线Center B、暗藏日光灯带Dashed C、不可见的物体结构线Dashed D、门窗开启线Center E、木纹线不锈钢钛金等Dot 6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准） 600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨
景观CAD绘图标准化
园林景观设计绘图规范 一、总则 1、工作风格 本标准为形成亚星公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。CAD制图的表达应清晰、完整、统一。 2、工作范围 本规范适用于景观工程及相关领域中的CAD制图。 3、工作目标 1.1规范化——有效提高设计的工作质量； 1.2标准化——提高设计的工作效率，便于成果的共享。 二、制图 1、制图规范 制图严格遵照国家有关施工规范制图，严格按照亚星集团公司常规做法制图，要求所有图面的表达方式均保持一致。 2、图纸深度 能够指导施工，为公司景观施工和预结算提供依据。 3、图纸目录 各专业图纸目录参照下列顺序编制。(符号以各项第一页举例) 封面（按统一制作的模板打印）；图纸目录（ML-01）；景观设计说明； 总图（ZS-01）；总竖向图；尺寸定位图；；物料分布图，索引图；分区图； 通用部分（TY-01）； 分区详图（A-01… B-01…）。 结构施工部分：结构设计说明（JS-01）；结构施工图 绿化部分：绿化施工说明（LS-01）；绿化配置大乔木平面图、绿化配置小乔木及灌木球类平面图，绿化配置地被平面图；苗木明细表 景观电气部分：电气设计说明（DS-01）；园区景观电气平面图；系统图；主要设备材料表；主要灯具安装及选型。
给排水部分：给排水设计说明（SS-01）；绿化及景观水系给水管网图；景观雨水排水管网图；管道安装图。 4、图纸字体 尽量使用软件默认的标准字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。 5、图纸版本及修改标记 1.施工图版本号第一次出图版本号为1；第二次修改图版本号为2；第三次修改图版本号为3，类推 2.图面修改标记图纸修改可以以版本号区分，每次修改必须在修改处做出标记，并注明版本号。简单或单一修改尽量使用现场技术服务会议纪要或技术通知单。 6、图纸幅面 6.1图纸图幅采用A0、A1、A2、A3四种标准，以A2图纸为主。 6.2特殊需要可采用按长边1/8模数加长尺寸。 6.3一个专业所用的图纸，不宜多于两种幅面。 6.4图纸比例 常用比例1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:1000 可用比例1:3,1:15,1:25;1:30,1:150,1:250,1:300,1:1500 7、图层 采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。所有图元属性尽量bylayer，也可以根据绘图需要少量调整。图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同图层。见绘图规范CAD文件。 7.3线型、宽度及各种线型的运用： 7.3.1粗实线：A2（0.4—0.5mm）；A3（0.3—0.4mm）；A4（0.25—0.3mm）；用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线；立面图的外轮廓线、剖切符号、详图符号、图面标志及标志等（地平线依次用0.6mm、0.4mm、0.3mm粗实线）。 7.3.2中实线：A2（0.35mm）；A3（0.25mm）；A4（0.25mm）；用于平、立、剖面图及详图中物体的主要结构轮廓。
CAD室内设计施工图常用图块
CAD室内设计施工图常用图块》1-3册 https://www.360docs.net/doc/199225645.html,/forum/detail347672_1.html 一地鸡毛 CAD标准图库 https://www.360docs.net/doc/199225645.html,/forum/detail827093_1.html ; (B 数十种CAD指北针图库 https://www.360docs.net/doc/199225645.html,/forum/detail828792_1.html ; (B) 两套仿古别墅建筑图 https://www.360docs.net/doc/199225645.html,/forum/detail828810_1.html ; (B) 欧式小别墅施方案 https://www.360docs.net/doc/199225645.html,/forum/detail828806_1.html ; (B) 别墅建筑施工图 https://www.360docs.net/doc/199225645.html,/forum/detail828788_1.html ; (B) 14个CAD别墅设计图纸 https://www.360docs.net/doc/199225645.html,/forum/detail823728_1.html ; (B) jzh-cscec 装饰工程ＣＡＤ图块大全 https://www.360docs.net/doc/199225645.html,/forum/detail324891_1.html 筑龙君 幼儿园设计方案(CAD建模) https://www.360docs.net/doc/199225645.html,/forum/detail590393_1.html sha01 植物系列 https://www.360docs.net/doc/199225645.html,/forum/detail671626_1.html ; (B) 沙发的图块
https://www.360docs.net/doc/199225645.html,/forum/detail671622_1.html ; (B) 风云笑天 CAD商业图标 https://www.360docs.net/doc/199225645.html,/forum/detail806916_1.html 精典字画 https://www.360docs.net/doc/199225645.html,/forum/detail764119_1.html cad家装部分家具图块最新上传 https://www.360docs.net/doc/199225645.html,/forum/detail806949_1.html 阴角线 https://www.360docs.net/doc/199225645.html,/forum/detail806942_1.html 沙发立面图 https://www.360docs.net/doc/199225645.html,/forum/detail764100_1.html ; (B) mycpc CAD素材植物系列办公用品系列卫生间、家电系列 https://www.360docs.net/doc/199225645.html,/forum/detail446048_1.html gpw008 CAD建筑图块 https://www.360docs.net/doc/199225645.html,/forum/detail747608_1.html 沙发、茶几图块 https://www.360docs.net/doc/199225645.html,/forum/detail747250_1.html CAD图块（植物总图 https://www.360docs.net/doc/199225645.html,/forum/detail747250_1.html cad图案填充 https://www.360docs.net/doc/199225645.html,/forum/detail747266_1.html fanfei88
园林设计平面图
园林设计平面图 园林设计平面图: (一) 内容与用途: 园林设计平面图是表现规划范围内的各种造园要素(如地形、山石、水体、建筑及植物等)布局位置的水平投影图，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。 (二) 绘制要求: 由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫“图例”。 1、园林要素表示法: (1) 地形:地形的高低变化极其分布情况通常用等高线表示。设计 地形等高线用细实现绘制，原地形等高线用细虚线绘制，设计 平面图中等高线可以不注高程。 (2) 园林建筑:在大比例图纸中，对有门窗的建筑，可采用通过窗 台以上部位的水平剖平面来表示，对没有门窗的建筑，采用通 过支撑柱部位的水平剖平面来表示。用粗实线画出断面轮廓， 用中实线画出其它可见轮廓，另外也可采用屋顶平面图画法， 用粗实线画出外轮廓线，用细实线画出屋面。对花坛、花架等 建筑小品用细实线画出投影轮廓。 在小比例图纸中(1:1000以上)，只需用粗实线画出水平投影 外轮廓线。建筑小品可不画。 (3) 水体:水体一般用两条线表示，外面的一条表示水体边界线(即 驳岸线)，用特粗线绘制;里面的一条表示水面，用细实线绘
制。 (4) 山石:山石均采用其水平投影轮廓线概括表示，以粗视线绘出 边缘轮廓，以细实线绘出皴纹。 (5) 园路:用细实线画出路缘，对铺装路面也可按设计图案绘出。 (6) 植物:园林植物由于种类繁多，姿态各异，平面图无法详尽的 表达，一般采用图例作概括的表示，所绘图例应区分针叶树、 阔叶树、常绿树、落叶树、乔木、灌木、绿篱、花卉、草坪、 水生植物等，对常绿植物在图例中应画出间距相等的细视线表 示。 绘制植物平面图图例时，要注意曲线过渡自然，图形应形象、概括。树冠的投影，要按照成龄以后的树冠大小画。 2、标注定位尺寸或坐标网设计平面图中定位方式有两种，一种是根据原有景物定位，标注 新设计的景物与原有景物之间的相对距离，例如现有道路与原有 道路中心现之间的距离。另一种是采用直角坐标网定位。直角坐 标网有建筑坐标网和测量坐标污纳嘎两种标注方式，建筑坐标网 是以工程范围内的某一点为“零”点，再按一定距离画出网格， 水平方向为B轴，垂直方向为A轴，便可确定网络坐标。测量坐 标网是根据造园所在地的测量基准点的坐标确定网络的坐标，水 平方向为Y轴，垂直方向为X轴，，坐标网格用细实线绘制，如 图所示。 3、绘制比例、风玫瑰图或指北针，注写标题栏 便于阅读，园林设计平面图中宜采用线段比例尺。风玫瑰图实根 据当地多年统计的各个方向，吹风次数的平均百分数值，再按一 定比例绘制的，图例中粗视线表示全年风频情况，虚线表示夏季
园林设计平面图
园林设计平面图：（一）内容与用途： 园林设计平面图是表现规划范围内的各种造园要素（如地形、山石、水体、建筑及植物等）布局位置的水平投影图，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。 （二）绘制要求： 由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫“图例”。 1、园林要素表示法： （1）地形：地形的高低变化极其分布情况通常用等高线表示。设计地形等高线用细实现绘制，原地形等高线用细虚线绘制，设计平面图中等高线可以不注高程。（2）园林建筑：在大比例图纸中，对有门窗的建筑，可采用通过窗台以上部位的水平剖平面来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖平面来表示。用粗实线画出断面轮廓，用中实线画出其它可见轮廓，另外也可采用屋顶平面图画法，用粗实线画出外轮廓线，用细实线画出屋面。对花坛、花架等建筑小品用细实线画出投影轮廓。 在小比例图纸中（1：1000以上），只需用粗实线画出水平投影外轮廓线。建筑小品可不画。 （3）水体：水体一般用两条线表示，外面的一条表示水体边界线（即驳岸线），用特粗线绘制；里面的一条表示水面，用细实线绘制。 （4）山石：山石均采用其水平投影轮廓线概括表示，以粗视线绘出边缘轮廓，以细
实线绘出皴纹。 （5）园路：用细实线画出路缘，对铺装路面也可按设计图案绘出。 （6）植物：园林植物由于种类繁多，姿态各异，平面图无法详尽的表达，一般采用图例作概括的表示，所绘图例应区分针叶树、阔叶树、常绿树、落叶树、乔木、灌木、绿篱、花卉、草坪、水生植物等，对常绿植物在图例中应画出间距相等的细视线表示。 绘制植物平面图图例时，要注意曲线过渡自然，图形应形象、概括。树冠的投影，要按照成龄以后的树冠大小画。 2、标注定位尺寸或坐标网 设计平面图中定位方式有两种，一种是根据原有景物定位，标注新设计的景物与原有景物之间的相对距离，例如现有道路与原有道路中心现之间的距离。另一种是采用直角坐标网定位。直角坐标网有建筑坐标网和测量坐标污纳嘎两种标注方式，建筑坐标网是以工程范围内的某一点为“零”点，再按一定距离画出网格，水平方向为B轴，垂直方向为A轴，便可确定网络坐标。测量坐标网是根据造园所在地的测量基准点的坐标确定网络的坐标，水平方向为Y轴，垂直方向为X轴，，坐标网格用细实线绘制，如图所示。 3、绘制比例、风玫瑰图或指北针，注写标题栏 便于阅读，园林设计平面图中宜采用线段比例尺。风玫瑰图实根据当地多年统计的各个方向，吹风次数的平均百分数值，再按一定比例绘制的，图例中粗视线表示全年风频情况，虚线表示夏季风频情况，最长线为当地主导风向。 4、书写设计说明 三、园林设计平面图阅读
室内设计平面图CAD
毕业设计 （2015届） 题目室内设计平面图CAD 完成日期： 2015 年 5 月 20 日
摘要 本次绘制是室内设计平面图CAD的绘制，要求了解autoCAD的主要功能，掌握autoCAD 用于机械制图的基本操作，了解机械图纸绘制的格式和要求，能够用autoCAD绘制二维的机械图纸。 本次绘制是室内客厅的绘制。客厅是会见客人、用餐的重要场所。其主要分餐厅、墙面、顶棚、阳台和沙发布局，绘制的主要部位有餐厅、墙面、顶棚、阳台和沙发布局。通过绘制，了解计算机辅助设计的基本功能、应用和发展史，以及绘制的基本步骤。。 知道室内平面图如何绘制，加强了客厅构造的认识，并且培养了理论联系实际、独立分析、解决实际问题的能力。 关键词：客厅
目录 引言 (1) 1.计算机辅助设计的基本功能和应用 (1) 1.1C A D的简介 (1) 1.2介绍计算机辅助设计的基本功能 (1) 1.3介绍计算机辅助设计的应用 (2) 2.计算机辅助设计的发展史 (3) 2.1准备和诞生时期 (3) 2.2蓬勃发展和进入应用时期 (4) 2.3广泛应用时期 (4) 2.4突飞猛进时期 (4) 2.5日趋成熟时期 (5) 3.室内平面布置图的绘制 (5) 3.1简述室内平面布置图 (5) 3.2室内设计平面图的绘制步骤 (6) 4.结论 (9) 致谢词 (9) 参考文献 (9) 图1布局图…………………………………………………………………………图2局部图…………………………………………………………………………
引言 AutoCAD绘图速度快、精度高、而且便于个性，它已经在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，并取得了丰硕的成果和巨大的经济效益。现已经成为国际上广为流行的绘图工具。AutoCAD具有强大的编辑功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运行，便于更好的在实际生活中应用。 本次绘制的室内平面图主要分餐厅、墙面、顶棚、阳台和沙发布局，绘制的主要部位有餐厅、墙面、顶棚、阳台和沙发布局。通过绘制，了解计算机辅助设计的基本功能、应用和发展史。通过绘制，了解计算机辅助设计的基本功能、应用和发展史，以及绘制的基本步骤。 1.计算机辅助设计的基本功能和应用 计算机辅助设计是利用计算机及其图形设备帮助设计人员进行进行设计工作，简称CAD。 1.1CAD的简介 计算机辅助设计师利用计算机强大的图形处理能力和数值计算能力，辅助工程技术人员进行工程或产品的设计与分析，达到理想目的。并取得创新成果的一种技术。自1950年计算机辅助设计技术诞生以来，已广泛的应用于机械、电子、建筑、化工、航空航天以及能源交通灯领域，产品的设计效率飞速的提高。现已将计算机辅助制造技术和产品数据管理技术及计算机集成制造系统集于一体。 目前。CAD系统已由最初的仅具数值计算和图形处理的CAD系统发展成为结合人工智能系统的只能CAD系统。 1.2介绍计算机辅助设计的基本功能 AutoCAD具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运行，并支持分辨率由320×200到2048×1024的各种图形显示设备40多种，以及数字仪和鼠标器30多种，绘图仪和打印机数十种，这就为AutoCAD的普及创造了条
教你景观设计总平面图的绘制过程
教你景观设计总平面图的绘制过程 总平面图是投标中的第一张表现图，作用与性质不用我说了吧，它的重要性大家都知道！应该认真点画。 一. 在ps中打开文件！ 从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。 无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。：） 1.先转换为gray模式。 2.在gray模式中调整对比度，调到最大。 3.再转换回RGB模式。 好了，一幅黑白稿出现了！
我习惯分离图线层，因为这样好处有如下： 1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。节省了很多时间。 2.物体之间的互相遮档可以产生一些独特的效果！ 3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。 具体步骤是以colour range 选取方式选中白色，删除。现在图线是单独的一层了。把这层命名为图线层。.
察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度 从现在开始，我每个新增加的图层都会命名。原因： 1.个人习惯。 2. 可以有效防止产生大量无用的废层和无物体层（即空层）。 3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。
树。 需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。先种树可以定下整个图的整体颜色倾向，基调。 先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。
