建筑幕墙工程质量验收规程
11幕墙工程
11．1一般规定
11．1．1本章适用于玻璃幕墙、金属幕墙、石材幕墙、人造板材幕墙等分项工程的质量验收。玻璃幕墙包括构件式玻璃幕墙、单元式玻璃幕墙、全玻璃幕墙和点支承玻璃幕墙。
11．1．2幕墙工程验收时应检查下列文件和记录：
1幕墙工程的施工图、结构计算书、热工性能计算书、设计变更文件、设计说明及其他设计文件； 2建筑设计单位对幕墙工程设计的确认文件；
3幕墙工程所用材料、构件、组件、紧固件及其他附件的产品合格证书、性能检验报告、进场验收记录和复验报告；
4幕墙工程所用硅酮结构胶的抽查合格证明；国家批准的检测机构出具的硅酮结构胶相容性和剥离粘结性检验报告；石材用密封胶的耐污染性检验报告；
5后置埋件和槽式预埋件的现场拉拔力检验报告；
6封闭式幕墙的气密性能、水密性能、抗风压性能及层间变形性能检验报告；
7注胶、养护环境的温度、湿度记录；双组分硅酮结构胶的混匀性试验记录及拉断试验记录；
8幕墙与主体结构防雷接地点之间的电阻检测记录；
9隐蔽工程验收记录；
10幕墙构件、组件和面板的加工制作检验记录；
11幕墙安装施工记录；
12张拉杆索体系预拉力张拉记录；
13现场淋水检验记录。
11．1．3幕墙工程应对下列材料及其性能指标进行复验：
1铝塑复合板的剥离强度；
2石材、瓷板、陶板、微晶玻璃板、木纤维板、纤维水泥板和石材蜂窝板的抗弯强度；严寒、寒冷地区石材、瓷板、陶板、纤维水泥板和石材蜂窝板的抗冻性；室内用花岗石的放射性；
3幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验、剥离粘结性试验；石材用密封胶的污染性；
4中空玻璃的密封性能；
5防火、保温材料的燃烧性能；
6铝材、钢材主受力杆件的抗拉强度。
11．1．4幕墙工程应对下列隐蔽工程项目进行验收：
1预埋件或后置埋件、锚栓及连接件；
2构件的连接节点；
3幕墙四周、幕墙内表面与主体结构之间的封堵；
4伸缩缝、沉降缝、防震缝及墙面转角节点；
5隐框玻璃板块的固定；
6幕墙防雷连接节点；
7幕墙防火、隔烟节点；
8单元式幕墙的封口节点。
11．1．5各分项工程的检验批应按下列规定划分：
1相同设计、材料、工艺和施工条件的幕墙工程每1000m2应划分为一个检验批，不足1000m2也应划分为一个检验批；
2同一单位工程不连续的幕墙工程应单独划分检验批；
3对于异形或有特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程规模，由监理单位(或建设单位)和施工单位协商确定。
11．1．6幕墙工程主控项目和一般项目的验收内容、检验方法、检查数量应符合现行行业标准《玻璃幕墙工程技术规范》JGJ102、《金属与石材幕墙工程技术规范》JGJ133和《人造板材幕墙工程技术规范》JGJ336的规定。
11．1．7幕墙及其连接件应具有足够的承载力、刚度和相对于主体结构的位移能力。当幕墙构架立柱的连接金属角码与其他连接件采用螺栓连接时，应有防松动措施。
11．1．8玻璃幕墙采用中性硅酮结构密封胶时，其性能应符合现行国家标准《建筑用硅酮结构密封胶》GB16776的规定；硅酮结构密封胶应在有效期内使用。
11．1．9不同金属材料接触时应采用绝缘垫片分隔。
11．1．10硅酮结构密封胶的注胶应在洁净的专用注胶室进行，且养护环境、温度、湿度条件应符合结构胶产品的使用规定。
11．1．11幕墙的防火应符合设计要求和现行国家标准《建筑设计防火规范》GB50016的规定。
11．1．12幕墙与主体结构连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计要求。11．1．13幕墙的变形缝等部位处理应保证缝的使用功能和饰面的完整性。
11．2玻璃幕墙工程主控项目和一般项目
11．2．1玻璃幕墙工程主控项目应包括下列项目：
1玻璃幕墙工程所用材料、构件和组件质量；
2玻璃幕墙的造型和立面分格；
3玻璃幕墙主体结构上的埋件；
4玻璃幕墙连接安装质量；
5隐框或半隐框玻璃幕墙玻璃托条；
6明框玻璃幕墙的玻璃安装质量；
7吊挂在主体结构上的全玻璃幕墙吊夹具和玻璃接缝密封；
8玻璃幕墙节点、各种变形缝、墙角的连接点；
9玻璃幕墙的防火、保温、防潮材料的设置；
10玻璃幕墙防水效果；
11金属框架和连接件的防腐处理；
12玻璃幕墙开启窗的配件安装质量；
13玻璃幕墙防雷。
11．2．2玻璃幕墙工程一般项目应包括下列项目：
1玻璃幕墙表面质量；
2玻璃和铝合金型材的表面质量；
3明框玻璃幕墙的外露框或压条；
4玻璃幕墙拼缝；
5玻璃幕墙板缝注胶；
6玻璃幕墙隐蔽节点的遮封；
7玻璃幕墙安装偏差。
11．3金属幕墙工程主控项目和一般项目
11．3．1金属幕墙工程主控项目应包括下列项目：
1金属幕墙工程所用材料和配件质量；
2金属幕墙的造型、立面分格、颜色、光泽、花纹和图案；
3金属幕墙主体结构上的埋件；
4金属幕墙连接安装质量；
5金属幕墙的防火、保温、防潮材料的设置；
6金属框架和连接件的防腐处理；
7金属幕墙防雷；
8变形缝、墙角的连接节点；
9金属幕墙防水效果。
11．3．2金属幕墙工程一般项目应包括下列项目：
1金属幕墙表面质量；
2金属幕墙的压条安装质量；
3金属幕墙板缝注胶；
4金属幕墙流水坡向和滴水线；
5金属板表面质量；
6金属幕墙安装偏差。
11．4石材幕墙工程主控项目和一般项目
11．4．1石材幕墙工程主控项目应包括下列项目：
1石材幕墙工程所用材料质量；
2石材幕墙的造型、立面分格、颜色、光泽、花纹和图案；
3石材孔、槽加工质量；
4石材幕墙主体结构上的埋件；
5石材幕墙连接安装质量；
6金属框架和连接件的防腐处理；
7石材幕墙的防雷；
8石材幕墙的防火、保温、防潮材料的设置；
9变形缝、墙角的连接节点；
10石材表面和板缝的处理；
11有防水要求的石材幕墙防水效果。
11．4．2石材幕墙工程一般项目应包括下列项目：
1石材幕墙表面质量；
2石材幕墙的压条安装质量；
3石材接缝、阴阳角、凸凹线、洞口、槽；
4石材幕墙板缝注胶；
5石材幕墙流水坡向和滴水线；
6石材表面质量；
7石材幕墙安装偏差。
11．5人造板材幕墙工程主控项目和一般项目
11．5．1人造板材幕墙工程主控项目应包括下列项目：
1人造板材幕墙工程所用材料、构件和组件质量；
2人造板材幕墙的造型、立面分格、颜色、光泽、花纹和图案；
3人造板材幕墙主体结构上的埋件；
4人造板材幕墙连接安装质量；
5金属框架和连接件的防腐处理；
6人造板材幕墙防雷；
7人造板材幕墙的防火、保温、防潮材料的设置；
8变形缝、墙角的连接节点；
9有防水要求的人造板材幕墙防水效果。
11．5．2人造板材幕墙工程一般项目应包括下列项目：
1人造板材幕墙表面质量；
2板缝；
3人造板材幕墙流水坡向和滴水线；
4人造板材表面质量；
5人造板材幕墙安装偏差。
条文说明
11 幕墙工程
11．1 一般规定
11．1．1 由金属构件与各种板材组成的悬挂在主体结构上、不承担主体结构荷载与作用的建筑物外围护结构，称为建筑幕墙。按建筑幕墙的面板可将其分为玻璃幕墙、金属幕墙、石材幕墙、人造板材幕墙及组合幕墙等。按建筑幕墙的安装形式又可将其分为散装建筑幕墙、半单元建筑幕墙、单元建筑幕墙、小单元建筑幕墙等。
11．1．6 根据住房城乡建设部标准定额司“关于印发《建筑装饰装修工程质量验收规范》等4项标准协调会会议纪要的函”(建标标便[2005]8号)的要求：“各类幕墙验收时，主控项目和一般项目的划分原则放入《建筑装饰装修工程质量验收规范》GB 50210，具体每个项目的验收内容、检验方法、检查数量应符合现行行业标准幕墙工程主控项目和一般项目的验收内容、检查方法、检查数量等放入各专业幕墙技术规范”，修订了本条。
11．1．8 隐框、半隐框玻璃幕墙所采用的中性硅酮结构密封胶，是保证隐框、半隐框玻璃幕墙安全性的关键材料。中性硅酮结构密封胶有单、双组分之分，单组分硅酮结构密封胶靠吸收空气中水分而固化，因此，单组分硅酮结构密封胶的固化时间较长，一般需要14d～21d，双组分固化时间较短，一般为7d～10d。硅酮结构密封胶在完全固化前，其粘结拉伸强度是很弱的，因此，玻璃幕墙构件在打注结构胶后，应在温度20℃、湿度50％以上的干净室内养护，待完全固化后才能进行下道工序。
幕墙工程使用的硅酮结构密封胶，应选用具备规定资质的检测单位检测合格的产品，在使用前必须对幕墙工程选用的铝合金型材、玻璃、双面胶带、硅酮耐候密封胶、塑料泡沫棒等与硅酮结构密封胶接触的材料做相容性试验和粘结剥离性试验，试验合格后才能进行打胶。
11．1．12 为了保证幕墙与主体结构连接牢固可靠，幕墙与主体结构连接的预埋件应在主体结构施工时，按设计要求的数量、位置和方法进行埋设，埋设位置应正确。施工过程中如将预埋件的防腐层损坏，应按设计要求重新对其进行防腐处理。本条为强制性条文。
11．2 玻璃幕墙工程主控项目和一般项目
11．2．1、11．2．2 参照国家标准《建筑装饰装修工程验收规范》GB 50210和现行行业标准《玻璃幕墙工程技术规范》JGJ 102确定玻璃幕墙工程的主控项目和一般项目。
11．3 金属幕墙工程主控项目和一般项目
11．3．1、11．3．2 参照国家标准《建筑装饰装修工程验收规范》GB 50210和现行行业标准《金属与石材幕墙工程技术规范》JGJ 133确定石材幕墙工程的主控项目和一般项目。
11．4 石材幕墙工程主控项目和一般项目
11．4．1、11．4．2 参照国家标准《建筑装饰装修工程验收规范》GB 50210和现行行业标准《金属与石材幕墙工程技术规范》JGJ 133确定石材幕墙工程的主控项目和一般项目。
11．5 人造板材幕墙工程主控项目和一般项目
11．5．1、11．5．2 参照国家标准《建筑装饰装修工程验收规范》GB 50210和现行行业标准《人造板材幕墙工程技术规范》JGJ 336确定人造板材幕墙工程的主控项目和一般项目。
玻璃幕墙工程质量检验标准完整版
玻璃幕墙工程质量检验 标准 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
玻璃幕墙工程质量检验标准 １总则１．０．１为统一玻璃幕墙工程质量检验的方法，保证玻璃幕墙工程质量，制定本标准。１．０．２本标准适用于玻璃幕墙工程材料的现场检验和安装质量的检验。１．０．３检验玻璃幕墙工程质量，应同时检查有关项目的质量保证资料。１．０．４玻璃幕墙工程质量的检验人员，应经专门培训，使用的仪器、设备应符合检验指标。１．０．５玻璃幕墙工程质量的检验除应符合本标准外，尚应符合国家现行有关强制性标准的规定。 ２材料现场检验２．１一般规定２．１．１材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取３％且不得少于５件。检验记录应按本标准进行。２．１．２玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的规定。２．２铝合金型材２．２．１玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。２．２．２用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于３ｍｍ。２．２．３壁厚的检验，应采用分辨率为０．０５ｍｍ的游标卡尺或分辨率为０．１ｍｍ的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于５个，并取最小值。２．２．４铝合金型材膜厚的检验指标，应符合下列规定：１）阳极氧化膜最小平均膜厚不应小于１５μｍ，最小局部膜厚不应小于１２μｍ。２）粉末静电喷涂涂层厚度的平均值不应小于６０μｍ，其局部厚度不应大于１２０μｍ且不应小于４０μｍ。３）电泳涂漆复合膜局部膜厚不应小于２１μｍ。４）氟碳喷涂涂层平均厚度不应小于３０μｍ，最小局部厚度不应小于２５μｍ。２．２．５检验膜厚，应采用分辨率为０．５μｍ的膜厚检测仪检测。每个杆件在装饰面不同部位的测点不应少于５个，同一测点应测量５次，取平均值，修约至整数。２．２．６玻璃幕墙工程使用６０６３Ｔ５型材的韦氏硬度值，不得小于８，６０６３ＡＴ５型材的韦氏硬度值，不得小于１０。２．２．７硬度的检验，应采用韦氏硬度计测量型材表面硬度。型材表面的涂层应清除干净，测点不应少于３个，并应以至少３点的测量值，取平均值，修约至０．５个单位值。２．２．８铝合金型材表面质量，应符合下列规定：１）型材表面应清洁，色泽应均匀。２）型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。２．２．９表面质量的检验，应在自然散射光条件下，不使用放大镜，观察检查。２．３钢材２．３．１玻璃幕墙工程使用的钢材，应进行膜厚和表达面质量的检验。２．３．２钢材表面应进行防腐处理。当采用热浸镀锌处理时，其膜厚应大于４５μｍ；当采用静电喷涂时，其膜厚应大于４０μｍ。２．３．３膜厚的检验，应采用分辨率为０．５μｍ的膜厚检测仪检测。每个杆件在不同部位的测点不应少于５个。同一测点应测量５次，取平均值，修约至整数。２．３．４钢材的表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠。２．３．５钢材表面质量的检验，应在自然散射光条件下，不使用放大镜，观察检查。２．４玻璃２．４．１玻璃幕墙工程使用的玻璃，应进行厚度、边长、外观质量、应力和边缘处理情况的检验。２．４．２玻璃厚度的允许偏差，应符合表２．４．２的规定。注：δ是中空玻璃的公称厚度，表示两片玻璃厚度与间隔框厚度之和。２．４．３检验玻璃厚度，应采用下列方法：１） 玻璃安装或组装前，可用分辨率为０．０２ｍｍ的游标卡尺测量被检玻璃每边的中点，测量结果取平均值，修约到小数点后二位。２）对已安装的幕墙玻璃，可用分辨率为０．１ｍｍ的玻璃测量仪在被检玻璃上随机取４点进行检测，取平均值，修约至小数点后一位。２．４．４玻璃边长的检验指标，应符合下列规定：１）单片玻璃边长允许偏差应符合表２．４．４－１的规定。２中空玻璃的边长允许偏差应符合表２．４．４－２的规定。３夹层玻璃的边长允许偏差应符合表２．４．４－３的规
新版建筑幕墙质量监理评估报告
编号: 工程 建筑幕墙质量评估报告 工程名称: 建设单位: 施工总包单位: 设计单位: 总监理工程师: 审批人: 监理单位(章): 报告日期
目录 一、工程概况 1、项目建设概况 2、工程特点 3、监理组织机构、监理人员 二、监理工作过程和成效的汇报 三、工程质量评估依据 四、质量控制资料验收情况 五、分项质量验收情况 六、对本工程质量的评估结论
一、工程概况: (一)项目建设概况 1、项目名称: 2、建设单位: 3、设计单位: 4、施工单位: 5、监理单位: （二）工程特点 工程特点:幕墙工程分玻璃幕墙、石材幕墙、金属幕墙三个分项工程,幕墙面积18800m2,银行大厦15层,建筑物高度为63.575米。恒隆商务大厦21层,建筑物高度为79.775米。本工程玻璃幕墙采用160系列半明框中空玻璃幕墙,幕墙玻璃采用6low-E+12A+6白双钢钢化中空低反射膜玻璃低反射膜,金属幕墙采用氟碳喷涂铝单板,内设置保温矿棉。石材幕墙采用3cm火烧花岗岩板材饰面。 (三)项目监理机构及监理人员: 现场监理组织机构由我单位派遣成立第四工程项目监理组。 监理人员一览表:
二、监理工作过程和成效的汇报: 1、本监理项目部建立以总监为中心的质量保证体系,各专业监理人员配备齐全,制定岗位责任制；对隐蔽工程、分项、分部工程(工序)及时进行验收签证: 2、项目监理机构在施工过程中,执行国家有关法律、法规、强制性标准、强制性条文、设计文件、严格执行承包合同、工程报验制度、建筑材料进场检验制度、见证取样制度等。 3、项目监理单位严格按工程监理规范执行,对每一项隐蔽工程,均严格按设计及规范要求进行检查,合格后方可允许其进入下道工序施工,在此基础上,认真做好隐蔽检查验收纪录。 4、项目监理机构在施工过程中,严把原材料质量关。对节能工程中所使用的进场原材料,均在有产品合格证及出厂检验报告的基础上进行见证取样并送检,复试合格后才允许其在节能工程中使用。 5、在施工过程中,监理公司口头提出整改意见,施工单位能按时限落实整改并经监理单位验收。 三、工程质量评估依据: 1、经审批通过的《监理规划》 2、幕墙设计图纸、计算书和设计变更； 3、现行国家施工验收规范、设计规范、检验评定标准、技术规范、有关规定 4、《建筑工程施工质量验收统一标准》GB50300—2020 5、《玻璃幕墙工程技术规范》JGJ102—96 6、《玻璃幕墙工程质量检验标准》JGJ/T139—2020 7、《钢结构工程施工质量验收规范》GB5020202020 8、《建筑钢结构焊接规程》JCJ81－91 9、《建筑装饰装修工程质量验收规范》GB50210—2020 10、《建筑设计防火规范》GBJ16-87(2020年局部修订) 11、《高层民用建筑防火规范》GB50045-95(1997年版) 12、《建筑物防雷设计规范》GB50057 13、《建筑幕墙》JG3035-1996 14、《金属与石材幕墙工程技术规范》 JGJ20202020
外墙保温施工验收规定
******外墙保温工程 施工及验收规定 一总则 1.1、为规范******半岛一期外墙外保温工程(聚苯板、玻纤网格布、聚合物砂浆)做法及其组成材料的施工技术要求、施工做法及验收标准，保证外墙外保温工程质量，制定本现场施工及验收规定 1.2、本规程适用郑州中海房地产开发有限责任公司开发的中海东城半岛一期基层墙体是混凝土墙和各种砌体墙，是以采用聚苯板（XPS），耐碱玻纤网格布为增强材料，外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准。 1.3、外墙外保温工程除应符合本管理办法外，尚应符合国家现行有关强制性标准的规定。 1.4、依据设计本项目设计图纸和《05YJ3外墙外保温构造》制定本工程其基本构造和做法、 外墙外保温基本构造
1.5、外墙外保温施工时，对安全、劳动保护、防水、防火和环境保护等方面要求，应按有关规定执行。 1.6、引用标准 《公共建筑节能设计标准》GB50189－2005 砌体工程施工质量验收规范》GB50203－2002 《混凝土结构工程施工质量验收规范》GB50204－2002
《外墙外保温工程技术规程》JGJ144－2008 《膨胀聚苯板薄抹灰外墙外保温系统》JG149－2003 《建筑装饰装修工程质量验收规范》GB50210－2001 《建筑节能工程施工质量验收规范》GB50411－2007 《外墙外保温柔性耐水腻子》JG/T229－2007 《耐碱玻璃纤维网格布》JC/T841-2007 二术语 2.1、XPS聚苯板（本工程为膨胀聚苯板、挤塑聚苯板） 以聚苯乙烯树脂或其共聚物为主要成分，加入少量添加剂，通过加热挤塑成型而制得的具有闭孔结构的硬质泡沫塑料板材，通常称为XPS板 2.2、聚合物砂浆 由工厂预制的包括可再分散乳胶粉在内的干拌砂浆，到施工现场按说明书规定比例加水搅匀后使用。 2.3、胶粘剂 专用于把聚苯板粘结到基层墙体上的聚合物粘结砂浆。以水泥、聚合物可再分散粉末配以多种添加剂精制而成的聚合物增强水泥基预制干拌料。
玻璃幕墙工程质量检验标准
玻璃幕墙工程质量验收标准 1 总则 1.0.1为统一玻璃幕墙工程质量检验的方法，保证玻璃幕墙工程质量，制定本标准。 1.0.2本标准适用于玻璃幕墙工程材料的现场检验和安装质量的检验。 1.0.3检验玻璃幕墙工程质量，应同时检查有关项目的质量保证资料。 1.0.4玻璃幕墙工程质量的检验人员，应经专门培训，使用的仪器、设备应符合检验指标。 1.0.5玻璃幕墙工程质量的检验除应符合本标准外，尚应符合现行有关强制性标准的规定。 2 材料现场检验 2.1 一般规定 2.1.1材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不得少于5件。检验记录应按本标准附录A的记录表进行。
2.1.2玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合现行的有关产品标准的规定。 2.2 铝合金型材 2.1.1玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。 2.2.2用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。 2.2.3壁厚的检验，应采用分辨率为0.05mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，并取最小值。 2.2.4铝合金型材膜厚的检验指标，应符合下列规定： 1阳极氧化膜最小平均膜厚不应小于15μm，最小局部膜厚不应小于12μm 。 2粉末静电喷涂涂层厚度的平均值不应小于60μm，其局部厚度不应大于120μm且不应小于40μm。 3电泳涂漆复合膜局部膜厚不应小于21μm。 4氟碳喷涂涂层平均厚度不应小于30μm，最小局部厚度不应小于25μm。 2.2.5检验膜厚，应采用分辨率为0.5Um的膜厚检测仪检测。每个杆件在装饰面不同部位的测点不应少于5个，同一测点应测。
幕墙工程-评估报告
幕墙工程-评估报告
————————————————————————————————作者：————————————————————————————————日期：
B9无锡市光隆大厦幕墙工程 工程质量评估报告 建设单位：无锡市富邦房地产开发有限公司 设计单位：江苏龙升幕墙工程有限公司 承包单位：江苏龙升幕墙工程有限公司 监理单位（章）：徐州市菲迪克建设工程监理有限公司总监理工程师： 公司技术负责人： 竣工日期：2008年10月28日 江苏省建设厅建设监理处监制
一、工程概况 无锡市光隆大厦幕墙工程，由无锡市富邦房地产开发公司开发，江苏龙升幕墙工程有限公司设计，江苏龙升幕墙工程有限公司承建，由徐州市菲迪克监理公司监理。 工程内容主要有玻璃幕墙包括肋接驳点式玻璃幕墙、铝合金玻璃幕墙（明框、隐框）、全玻璃幕墙（吊挂玻璃、橱窗玻璃）；铝塑板金属幕墙；干挂花岗岩石材幕墙等。 二、工程质量监理依据 1、建设工程有关的法律、法规及工程项目批准文件。 2、经审批的设计图纸、会审记录和相关设计变更文件。 3、现行的工程质量验收规范及有关的工程建设强制性条文。 4、监理委托合同、施工承包合同。 三、监理程序执行情况 工程监理过程中，以“守法、诚信、公正、科学”的准则，采取事前、事中控制为主，事后控制为辅的方针，对影响施工质量的人员素质、材料、设备及施工方法程序进行全方位的控制，在工程监理过程中严格执行监理程序、报验及旁站制度。严格按照设计图纸、会审记录和设计变更文件及现行施工规范进行监理。特别是《工程建设强制性标准条文》中的有关内容严格贯彻执行。对施工全过程中每道工序严格检查验收，坚持做到上道工序不合格，不准进入下道工序施工的原则，从而使工程质量达到预期的目标。 审查施工单位上报的质量保证体系中各级管理人员和特殊工种的上岗情况，符合要求后予以确认，严禁无证上岗。审查施工单位上报的施工组织设计、分项工程施工方案，审核其主要的组织措施、施工技术和施工程序的合理性，对不合理的措施和方案进行修改，指导施工单位合理组织施工；对
幕墙工程验收规范[1]
幕墙工程 9.1 一般规定 9.1.1 本章适用于玻璃幕墙、金属幕墙、石材幕墙等分项工程的质量验收。 说明：9.1.1 由金属构件与各种板材组成的悬挂在主体结构上、不承担主体结构荷载与作用的建筑物外围护结构，称为建筑幕墙。按建筑幕墙的面板可将其分为玻璃幕墙、金属幕墙、石材幕墙、混凝土幕墙及组合幕墙等。按建筑幕墙的安装形式又可将其分为散装建筑幕墙、半单元建筑幕墙、单元建筑幕墙、小单元建筑幕墙等。 9.1.2 幕墙工程验收时应检查下列文件和记录： 1 幕墙工程的施工图、结构计算书、设计说明及其他设计文件。 2 建筑设计单位对幕墙工程设计的确认文件。 3 幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告。 4 幕墙工程所用硅酮结构胶的认定证书和抽查合格证明；进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性试验报告；石材用密封胶的耐污染性试验报告。 5 后置埋件的现场拉拔强度检测报告。 6 幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告。 7 打胶、养护环境的温度、湿度记录；双组份硅酮结构胶的混匀性试验记录及拉断试验记录。 8 防雷装置测试记录。 9 隐蔽工程验收记录。 10 幕墙构件和组件的加工制作记录；幕墙安装施工记录。 9.1.3 幕墙工程应对下列材料及其性能指标进行复验： 1 铝塑复合板的剥离强度。 2 石材的弯曲度；寒冷地区石材的耐冻融性；室内用花岗石的放射性。 3 玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验；石材用结构胶的粘结强度；石材用密封胶的污染性。 9.1.4 幕墙工程应对下列隐蔽工程项目进行验收： 1 预埋件（或后置埋件）。 2 构件的连接节点。 3 变形缝及墙面转角处的构造节点。 4 幕墙防雷装置。 5 幕墙防火构造。 9.1.5 各分项工程的检验批应按下列规定划分： 1 相同设计、材料、工艺和施工条件的幕墙工程每500—1000m2应划分为一个检验批，不足500 m2也应划分为一个检验批。 2 同一单位工程的不连续的幕墙工程应单独划分检验批。 3 对于异型或有特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程规模，由监理单位（或建设单位）和施工单位协商确定。 9.1.6 检查数量应符合下列规定： 1 每个检验批每100 m2应至少抽查一处，每处不得小于10 m2。 2 对于异型或有特殊要求的幕墙工程，应根据幕墙的结构和工艺特点，由监理单位（或建设单位）和施工单位协商确定。 9.1.7 幕墙及其连接件应具有足够的承载力、刚度和相对于主体结构的位移能力。幕墙构架立柱的连接金属角码与其他连接件应采用螺栓连接，并应有防松动措施。 9.1.8 隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅酮结构密封胶，其性能必须符合《建筑用硅酮结构密封胶》（GB16776）的规定；硅酮结构密封胶必须在有效期内使用。 说明：9.1.8 隐框、半隐框玻璃幕墙所采用的中性硅酮结构密封胶，是保证隐框、半隐框玻璃幕墙安全性
玻璃幕墙工程质量检验规程
玻璃幕墙工程质量检验规程 一、为保证玻璃幕墙的质量与安全，在幕墙的设计、加工、安装和监理中，应按以下规程加以控制： 1．玻璃幕墙为外围护结构，不得在抗震烈度大于8度的地区使用； 2．玻璃幕墙金属构件应采用精制铝合金型材，并符合GB5237标准要求；铝合金阳极氧化膜厚度不宜低于AA15级；幕墙的主要铝合金型材横截面大小应经计算确定，铝合金杆件型材截面受力部分的壁厚不小于3mm。 3．应使用安全玻璃，或有安全措施，幕墙使用热反射镀膜玻璃时，应采用真空磁空阴极溅射镀膜玻璃；对弧型玻璃幕墙可考虑采用热喷涂镀膜玻璃。 4．中空玻璃使用合格的硅酮结构密封胶（明框可采用聚硫密封胶）和丁基密封胶合成双密封中空玻璃。 5．风压按五十年一遇的瞬间时风值。在瞬时风压作用下，幕墙的主要受力杆件的相对挠度不应超过L/180（L为主要受力杆件的长度），绝对挠度不应超过20mm。 6．玻璃幕墙不应承受主体结构的内力。幕墙结构设计应考虑自重、风荷载、地震作用和温度作用的最不利组合及组合系数。抗风压设计取五十年一遇的瞬时风压值，采用局总压力增大系数按静荷载计算。抗震设计中，幕墙地震作用系数αmax应乘以动力系数3.0，温度作用效应按最大温度变化80℃计算。 铝合金型材弹性模量Ea取为7×10N4/mm 2 线膨胀系数α=2.3×10-5/℃ 铝合金的容重为27.1Kn/m3. 二、铝型材选用 1．尺寸及允许偏差：参标准 2．型材壁厚：一般不应低于以下数值： 门结构：2.0mm 窗结构：1.4mm 幕墙、玻璃幕墙顶：3.0mm 其他型材：1.0mm.
三、幕墙用钢材 用于幕墙结构的钢材有不锈钢、炭素钢和低合金钢。 1．不锈钢多用于制造金件和螺丝，材质应符合下列国家标准： 不锈钢棒GB1200 不锈钢冷轧钢板GB3280 不锈钢热轧钢板GB4237 2．低碳钢A3主要制作连接件（预埋件、角码、螺栓等），应用最多，低合金钢16Mn还用于预埋件的螺纹锚筋，材质应符合有关国家标准： 普通碳素结构钢技术条件GB700 优质碳素结构钢钢号和一般技术条件GB699 合金结构钢技术条件GB3077 普通碳素结构钢和低合金结构钢薄钢板技术条件GB912 普通碳素结构钢和低合金结构钢热轧热轧钢板技术条件GB3274 A3钢的物理力学性能； 弹性模量：E=21×104N/mm2 剪变模量：G=0.8×104 N/mm2 线胀系数：α=1.2×10-5/℃ 重力密度：γ=78.5kN/m 3 泊松比：ν=0.3 四、玻璃要求： 1．钢化玻璃的自爆率：3% 2．钢化玻璃的预留孔要在热处理前钻好，孔洞间距不应小于100mm，孔洞距板边距离不小于6mm，也不小于板厚。 3．幕墙墙面活动部分面积不宜大于墙壁面面积15%，宜采用上悬窗，开启角度不宜大于30%，开启后的宽度不且大于300mm。 4．隐框玻璃幕构件之间的拼缝必须妥善处理，既不过大，又不宜过小，一般12-20mm，设有擦窗机轨道时则不宜小于40mm。 5．明框幕墙构件中，玻璃与铝框之间的空隙要满足温度变形的要求，通常不小于8-10mm。
建筑幕墙质量评估报告.doc
甬统表B02-16-2编号： 工程 建筑幕墙质量评估报告 工程名称： 建设单位： 施工总包单位： 设计单位： 总监理工程师： 审批人： 监理单位（章）： 报告日期2010年09月21日
甬统表B02-16-2-1 目录 一、工程概况 1、项目建设概况 2、工程特点 3、监理组织机构、监理人员 二、监理工作过程和成效的汇报 三、工程质量评估依据 四、质量控制资料验收情况 五、分项质量验收情况 六、对本工程质量的评估结论
一、工程概况： （一）项目建设概况 1、项目名称： 2、建设单位： 3、设计单位： 4、施工单位： 5、监理单位： （二）工程特点 工程特点：幕墙工程分玻璃幕墙、石材幕墙、金属幕墙三个分项工程，幕墙面积18800m2，银行大厦15层，建筑物高度为63.575米。恒隆商务大厦21层，建筑物高度为79.775米。本工程玻璃幕墙采用160系列半明框中空玻璃幕墙，幕墙玻璃采用6low-E+12A+6白双钢钢化中空低反射膜玻璃低反射膜，金属幕墙采用氟碳喷涂铝单板，内设置保温矿棉。石材幕墙采用3cm火烧花岗岩板材饰面。（三）项目监理机构及监理人员： 现场监理组织机构由我单位派遣成立第四工程项目监理组。 监理人员一览表： 二、监理工作过程和成效的汇报： 1、本监理项目部建立以总监为中心的质量保证体系，各专业监理人员配备齐全，制定岗位责任制；对隐蔽工程、分项、分部工程（工序）及时进行验收签证：
2、项目监理机构在施工过程中，执行国家有关法律、法规、强制性标准、强制性条文、设计文件、严格执行承包合同、工程报验制度、建筑材料进场检验制度、见证取样制度等。 3、项目监理单位严格按工程监理规范执行，对每一项隐蔽工程，均严格按设计及规范要求进行检查，合格后方可允许其进入下道工序施工，在此基础上，认真做好隐蔽检查验收纪录。 4、项目监理机构在施工过程中，严把原材料质量关。对节能工程中所使用的进场原材料，均在有产品合格证及出厂检验报告的基础上进行见证取样并送检，复试合格后才允许其在节能工程中使用。 5、在施工过程中，监理公司口头提出整改意见，施工单位能按时限落实整改并经监理单位验收。 三、工程质量评估依据： 1、经审批通过的《监理规划》 2、幕墙设计图纸、计算书和设计变更； 3、现行国家施工验收规范、设计规范、检验评定标准、技术规范、有关规定 4、《建筑工程施工质量验收统一标准》GB50300—2001 5、《玻璃幕墙工程技术规范》JGJ102—96 6、《玻璃幕墙工程质量检验标准》JGJ/T139—2001 7、《钢结构工程施工质量验收规范》GB50205—2001 8、《建筑钢结构焊接规程》JCJ81－91 9、《建筑装饰装修工程质量验收规范》GB50210—2001 10、《建筑设计防火规范》GBJ16-87（2001年局部修订） 11、《高层民用建筑防火规范》GB50045-95（1997年版） 12、《建筑物防雷设计规范》GB50057 13、《建筑幕墙》JG3035-1996 14、《金属与石材幕墙工程技术规范》 JGJ205-2001 15、《天然花岗石建筑板材》 JC205-95 16、《钢结构设计规范》 GBJ17-88 四、质量控制资料验收情况： 本工程技术质量控制资料经我监理方审核验收，各项活动内容的记载和各种技术数据的形成是在整个施工过程中取得的，在时间上及时的、内容上是真实
建筑幕墙工程质量验收的基本要求内容
建筑幕墙工程的质量验收容 一、建筑幕墙工程质量验收的基本要求 建筑幕墙工程质量验收应符合《建筑工程施工质量验收统一标准》(GB 50300--2001)和相关专业验收规的规定。相关专业验收规主要有： 《建筑装饰装修工程质量验收规》(GB 50210--2001) 《建筑幕墙》(JG 3035--1996) 《玻璃幕墙工程技术规》(JGJ 102--2003) 《金属与石材幕墙工程技术规》(JGJ 133—2001) 《玻璃幕墙工程质量检验标准》(JGJ／T 139—2001) 《钢结构工程施工质量验收规》(GB 50205--2001) 二、建筑幕墙工程质量验收的划分 1.建筑幕墙工程是建筑装饰装修分部工程中的一个子分部工程，由玻璃幕墙、金属幕墙、石材幕墙等主要分项工程组成。 2.分项工程可由一个或若干个检验批组成。检验批是按同一生产条件、由一定数量样本组成的检验体。 3.建筑幕墙工程检验批的划分规定如下： (1)相同设计、材料、工艺和施工条件的幕墙工程每500～1000m2为一个检验批.不足500m2应划分为一个检验批；每个检验批每100m2应至少抽查一处，每处不得少于10m2； (2)同一单位工程的不连续的幕墙工程应单独划分检验批； (3)对于异形或有特殊要求的幕墙，检验批的划分和每个检验批的检查数量应根据幕墙的结构、工艺特点及幕墙工程的规模，由监理单位、建设单位和施工单位协商确定。 4.检验批质量验收在施工单位自检和评定的基础上，由建设(监理)单位组织项目专业质量检查员等进行验收，并按规
定表格，做好检验批质量验收记录。 三、隐蔽工程验收 1.幕墙工程应对下列隐蔽工程项目进行验收： (1)预埋件或后置埋件； (2)构件的连接节点(包括构件与主体结构的连接节点)； (3)变形缝及墙面转角处的构造节点； (4)幕墙防雷装置； (5)幕墙防火构造； (6)幕墙四周、表面与主体结构之间的封堵； (7)隐框玻璃幕墙玻璃板块的固定； (8)单元式幕墙的封口节点。 2.隐蔽工程在隐蔽以前，施工单位应及时通知建设(监理)单位检查验收。 3.隐蔽工程验收应做好隐蔽工程验收记录。 四、竣工技术资料管理 1.幕墙工程验收时应提交下列资料： (1)幕墙工程竣工图、结构计算书、设计说明及其他文件； (2)建筑设计单位对幕墙工程设计的确认文件； (3)幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告； (4)幕墙工程所用硅酮结构胶的认定证书和抽查合格证明、进口硅酮结构胶的商检证、硅酮结构胶的相容性和剥离粘结试验报告、石材用密封胶的耐污染性试验报告； (5)后置埋件的现场拉拔强度检测报告； (6)幕墙的风压变形性能、气密性能、水密性能及其他设计要求的性能检测报告； (7)打胶、养护环境温度、湿度记录，双组分硅酮结构胶的混匀性试验记录及拉断试验记录； (8)防雷装置检测记录； (9)隐蔽工程验收文件； (10)幕墙构件和组件的加工制作记录，幕墙安装施工记
工程质量评估报告(范例)
合肥滨湖新区渡江战役纪念馆环湖北路上跨工程质量评估报告 建设单位：合肥市滨湖新区建设投资有限公司 设计单位：安徽省水利水电勘测设计院 施工单位：安徽开源路桥有限责任公司 监理单位：安徽省高等级公路工程监理有限公司 总监理工程师：刘恩红
签署页
目录 一、工程概况 二、评估依据 三、自检体系、质量保证体系、技术管理体系评价 四、材料报验 五、工程实体质量评估 六、竣工预验收监理结论 七、附录： 附一：单位工程质量评分表 分部工程质量评分表 附二：工程单位工程质量综合评分表 附三：监理抽查/见证试验情况汇总及说明 附三：工程概况表
一.工程概况： 1、工程名称：合肥滨湖新区渡江战役纪念馆环湖北路上跨工程 2、工程地点：合肥市滨湖新区 3、建设工程组成及规模: 环湖北路上跨桥位于渡江战役纪念馆和环湖北路交汇处，桥轴线桩号为K4+740.70.桥与环湖北路斜交，交角为70.74°。桥体布置为梁板式，共布置2跨，单跨跨径21.4m，总长度42.8m，桥宽176m。桥上部结构采用跨径21.4m预应力砼简支空心板桥，全桥顶面水平布置，上覆广场工程地面结构层。桥面顶高程为14.30m。上部结构采用C50预应力砼空心板，板厚1.4m。下部结构桥台采用钢筋砼扶壁式轻型结构，前墙、底板厚均为1.2m。中墩采用墩柱式，桥墩基础采用条形基础，基础底宽4.0m，墩柱采用C25钢筋砼柱体，柱尺寸 1.0m×1.6m，柱顶设钢筋砼盖梁。上跨桥进出口两侧（防洪）挡墙长分别为160.46m，240.1m。桥涵顶面采用铝塑板吊顶，两侧桥台以及桥涵进出口顶挡墙外立面均采用氟碳漆饰面。桥面铺装层上设XYPEX防水涂层，上覆防水卷材一层。桥涵内按照隧道标准布置照明，另设置一定的消防设施（灭火器箱，500X400X800，16只，磷酸铵盐干粉灭火器，MF/ABC8,32具）。 4、工程合同额：36987426.91元。 5、建设工程工期：180天。 6、项目参建单位名称:
幕墙验收监理评估报告
海西首座Ｅ36地块1#、2#楼幕墙工程 质 量 评 估 报 告 厦门象屿工程咨询管理有限公司 2015年11月2日
******1#、2#楼幕墙 子分部工程验收质量评估报告 一、工程概况： 1、工程名称：******地下室及上部主体工程 2、工程地点：****** 3、建设单位：******有限公司 4、监理单位：******询管理有限公司 5、建筑设计单位：******计集团有限公司 6、幕墙专项设计单位：******有限公司（优化设计） 7、总包单位：******份有限公司 8、幕墙分包施工单位：************有限公司 9、工程概况： 本工程由一栋多层综合楼1、2#楼（4层），两栋高层综合楼3#楼（23层）4#楼（20层）及两层、一层地下室组成，总建筑面积为268133.651平方米（地上建筑面积：161010.877m2，地下建筑面积：107122.774m2）。主要结构形式为：框架结构。耐火等级为一级，抗震设防烈度7度，耐久年限为50年。幕墙防火等级为二级。防雷设计为二级。一层到屋面层外装饰为金属幕墙及玻璃幕墙，屋顶为金属格栅，幕墙面积为16665.7平方米，幕墙高度34.7米。 二、监理内容和范围： 根据建设工程委托监理合同，本项目监理部对************幕墙子分部工程实施工程 监理，监理范围和监理工作内容如下： 对施工过程实施监理，审查承包人提交的竣工资料，对工程质量进行评定，提出工程质量评定报告。 对建设项目的投资、建设工期、工程质量、安全生产进行控制，同时进行合同管理、信 息管理以及各方面关系的协调。 三、监理管理机构 1、******幕墙子分部工程由******监理部实施监理。
建筑幕墙工程质量验收规程
11幕墙工程 11．1一般规定 11．1．1本章适用于玻璃幕墙、金属幕墙、石材幕墙、人造板材幕墙等分项工程的质量验收。玻璃幕墙包括构件式玻璃幕墙、单元式玻璃幕墙、全玻璃幕墙和点支承玻璃幕墙。 11．1．2幕墙工程验收时应检查下列文件和记录： 1幕墙工程的施工图、结构计算书、热工性能计算书、设计变更文件、设计说明及其他设计文件； 2建筑设计单位对幕墙工程设计的确认文件； 3幕墙工程所用材料、构件、组件、紧固件及其他附件的产品合格证书、性能检验报告、进场验收记录和复验报告； 4幕墙工程所用硅酮结构胶的抽查合格证明；国家批准的检测机构出具的硅酮结构胶相容性和剥离粘结性检验报告；石材用密封胶的耐污染性检验报告； 5后置埋件和槽式预埋件的现场拉拔力检验报告； 6封闭式幕墙的气密性能、水密性能、抗风压性能及层间变形性能检验报告； 7注胶、养护环境的温度、湿度记录；双组分硅酮结构胶的混匀性试验记录及拉断试验记录； 8幕墙与主体结构防雷接地点之间的电阻检测记录； 9隐蔽工程验收记录； 10幕墙构件、组件和面板的加工制作检验记录； 11幕墙安装施工记录； 12张拉杆索体系预拉力张拉记录； 13现场淋水检验记录。 11．1．3幕墙工程应对下列材料及其性能指标进行复验： 1铝塑复合板的剥离强度； 2石材、瓷板、陶板、微晶玻璃板、木纤维板、纤维水泥板和石材蜂窝板的抗弯强度；严寒、寒冷地区石材、瓷板、陶板、纤维水泥板和石材蜂窝板的抗冻性；室内用花岗石的放射性； 3幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验、剥离粘结性试验；石材用密封胶的污染性； 4中空玻璃的密封性能； 5防火、保温材料的燃烧性能； 6铝材、钢材主受力杆件的抗拉强度。
建设单位质量评估报告
xx申发久长科技有限公司一期工程（基础分部） 建 设 单 位 自 评 报 告 xx申发久长科技有限公司 xx年十月
一、工程概况 本工程位于xx省贵阳市修文县久长镇新民村，1#厂房长276m*宽108m，建筑面积29808m2； 2#厂房长276m*宽72m+长120m*宽60m+长96m*宽18m,建筑面积28746平m2；3#厂房长288m*24m,建筑面积6912 m2，总建筑面积65466 m2。 二、工程完成设计与合同约定内容情况 本工程由xx大学勘察设计研究院设计施工图，并经贵阳市工程设计质量监督站图纸会审中心审查合格，施工单位严格按照设计图纸施工，符合合同约定的内容。 三、工程勘察、设计、施工、监理等方面的评价 工程勘察设计，设计单位能按照建设单位的建设意图进行设计；工程在造型设计、环保节能设计等方面，设计单位能按有关规范规定要求进行设计，设计合理，并能定时到施工现场指导工作。 施工单位能认真熟悉图纸，了解设计意图，严格按图纸施工，个详资料准备齐全，各分部均办理单项工程竣工验收，全部合格；各分部、分项工程均符合设计和规范要求。 监理单位工作认真负责，能及时准确的按规范要求进行控制工程质量，严格把好质量关，致使本工程没有出现质量和安全事故，工作做得很好。 四、工程竣工验收时间、程序、内容和组织形式情况 该基础工程已全部完工，约定于2012年10月xx日由建设单位组织，诚邀施工单位、设计单位、地勘单位、监理单位一同参加基础分部分项工程验收，同时邀请市建筑工程质量监督站对本次验收行为实行监督。 五、工程竣工验收意见
经建设单位组织各参检单位，对xx申发久长科技有限公司一期工程1#、2#、3#厂房基础工程全面、系统的检查验收，各单位一致认为，基础工程质量符合设计和规范要求，质量等级到达合格质量标准。 建设单位（章）： 项目法人： xx年10月
幕墙评估报告.
工程质量评估报告 （幕墙子分部） 工程名称星月国际商务广场A楼 建设单位星月国际置业有限公司 设计单位：上海兴田设计院 施工单位：中城建第九工程局有限公司 监理单位：上海宏大工程建设咨询监理有限公司总监理师： 公司技术负责人：
工程概况 本工程位于淞宝路155弄，结构形式：钢筋混凝土框剪结构，层数22层，建筑物总高度105.7米，建筑面积31807.92平方米，室内外高差0.45米。 外装饰：玻璃幕墙、石材幕墙。 一、工程质量评估依据 1、工程建设监理合同 2、工程施工承包合同 3、工程设计施工图、设计交底会议纪要、修改通知单、技术核定单 4.《建筑工程施工质量验收统一标准》GB50300—2001 5、《建筑装饰装修工程质量验收规范》GB50210---2001 6、《建筑节能工程施工质量验收规范》GB50411---2007 7、国家及上海市颁布的有关建筑工程质量验收的规范及规定 三、分部工程施工质量情况 建筑装饰装修幕墙子分部工程由广东金刚幕墙工程有限公司施工，在幕墙施工前监理对幕墙施工组织设计、施工进度进行了认真审核，审核了成品、半成品及供应单位资质报审，审查了施工机械和特殊人员的上岗操作证，在施工前要求施工单位对班组进行安全技术质量交底。监理对进入现场的材料进行了验收，并坚持贯彻原材料先检测后使用的原则。在监理见证下对现场后置式埋件进行抗拉拔试验、玻璃幕墙的四性性能试验、玻璃幕墙结构胶相容性试验、铝型材的检测试验、保温材料的检测试验其结果均符合设计要求和现行验收规范规定。 A、石材幕墙分项工程 经检查：石材幕墙工程所用材料品种、规格、性能和等级符合设计要求。石材幕墙铝合金挂件厚度、石材孔深度、位置、尺寸、石材幕墙主体结构上的预埋件和后置埋件的位置、数量及后置埋件化学螺栓拉拔力符合设计要求和施工验收规范规定。石材幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接符合设计要求且安装牢固。石材幕墙的防火、保温、防潮材料的设置符合设计要求。石材幕墙防雷装置与主体结构连接可靠。石材幕墙表面平整、洁净，无污染、缺损和裂痕。石材接缝横平竖直、宽窄均匀，石材幕墙的密封胶缝横平竖直、深浅一致、宽窄均匀、光滑
石材幕墙验收标准
石材幕墙验收标准 1.4.1 本节适用于建筑高度不大于100m、抗震设防烈度不大于8度的石材幕墙工程的质量验收。 主控项目 1.4.2 石材幕墙工程所用材料的品种、规格、性能等级，应符合设计要求及国家现行产品标准和工程技术规范的规定。 石材的弯曲强度不应小于8.0MPa；吸水率应小于0.8％。石材幕墙的铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不应小于 3.0mm。检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。 1.4.3 石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。检验方法：观察。 1.4.4 石材孔、槽的数量、深度、位置、尺寸应符合设计要求。检验方法：检查进场验收记录或施工记录。 1.4.5 石材幕墙主体结构上的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计要求。检验方法：检查拉拔力检测报告和隐蔽工程验收记录。 1.4.6 石材幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接必
须符合设计要求，安装必须牢固。检验方法：手扳检查；检查隐蔽工程验收记录。 1.4.7 金属框架的连接件和防腐处理应符合设计要求。检验方法：检查隐蔽工程验收记录。 1.4.8 石材幕墙的防雷装置必须与主体结构防雷装置可靠连接。检验方法：观察；检查隐蔽工程验收记录和施工记录。 1.4.9 石材幕墙的防火、保温、防潮材料的设置应符合设计要求，填充应密实、均匀、厚度一致。检验方法：检查隐蔽工程验收记录。 1.4.10 各种结构变形缝、墙角的连接节点应符合设计要求和技术标准的规定。检验方法：检查隐蔽工程验收记录和施工记录。 1.4.11 石材表面和板缝的处理应符合设计要求。检验方法：观察。 1.4.12 石材幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡，板缝宽度和厚度应符合设计要求和技术标准的规定。检验方法：观察；尺量检查；检查施工记录。 1.4.13 石材幕墙应无渗漏。检验方法：在易渗漏部位进行淋水检查。 一般项目 1.4.14 石材幕墙表面应平整、洁净，无污染、缺损和裂痕。颜色和花纹应协调一致，无明显色差，无明显修痕。检验方法：观察。 1.4.15 石材幕墙的压条应平直、洁净、接口严密、安装牢固。检验方法：观察；手扳检查。
石材幕墙工程质量评估报告
宁波慈溪市北二环路东延综合改造拆迁安置房（一期）工程 幕墙工程 质 量 评 估 报 告 工程名称：慈溪北二环路综合改造拆迁安置房（一期）工程建设单位：慈溪市中冶置业有限公司 施工单位：上海宝冶建设有限公司 设计单位：宁波市工业建筑设计研究院有限公司 总监理工程师：高震 审批人：邓志隆 监理单位（章）： 报告日期：2012年3月25日
目录 一、工程概况 二、质量评估依据 三、石材幕墙工程质量监控及验收 四、工程质量控制资料核查情况 五、综合验收评价
宁波慈溪市北二环路东延综合改造拆迁安置房（一期）工程 石材幕墙工程质量评估报告 一、工程概况： 1、工程名称：慈溪北二环路东延综合改造-拆迁安置房一期工程 2、工程地址：白沙路街道后油车村和赖王村 3、结构类型：框剪结构 1栋26层、1栋22层、1栋18层、2栋16层、5栋11层、沿街商铺一层。 4、建筑面积：总面积133294.4m2、其中地上面积103050.5 m2。 5、建安工程费：25000万元 6、开工日期：2009年11月25日 7、设计单位：宁波市工业建筑设计研究院有限公司 8、勘察单位：宁波市工业建筑设计研究院有限公司 9、建设单位：慈溪中冶置业有限公司 10、监理单位：马鞍山迈世纪工程咨询有限公司 11、施工单位：上海宝冶集团有限公司 商业区外墙为干挂石材幕墙，材料为磨光花岗石，钢材采用Q235（热镀锌），焊条采用E4303，不锈钢连接件，M10螺栓，密封胶采用中性无污染硅胶，基面全部采用钢支架，用6. 3槽钢为竖钢，50*50*4角钢为横钢，挂件为不锈钢，焊接点涂刷酚醛防锈漆二遍，焊缝质量等级为三级。 二、工程质量评估依据 1、本工程设计图纸（含设计变更通知单、技术核定单） 2、《金属与石材幕墙工程技术规范》JGJ33-2001 3、《干挂天然花岗石、建筑板材不锈钢配件》JC8001.2-2005 4、《建筑幕墙》-2007 5、《干挂石材幕墙用还氧胶粘剂》JGJ887-2001 6、《石材用建筑密封胶》JC/T204-2001 7、《建筑装饰装修工程质量验收规范》GB50210-2001 三、工程质量监理情况 1、开工前审核施工单位的质量、技术、安全管理体系，审核专项施工方案。 2、各专业监理人员配备齐全，制定岗位责任制；对隐蔽工程、分项、分部工程（工序）及时进行验收签证： 3、项目监理单位严格按工程监理规范执行，对每一项隐蔽工程，均严格按设计及规范要求进行检查，合格后方可允许其进入下道工序施工，在此基础上，认真做好隐蔽检查验收纪录。 4、对幕墙基层处理、钢支架安装、预埋件、后置埋件固定等各子分项的施工工艺和技术要求重点进行审核，符合国家有关施工规范、规程、工程建筑强制性标准和石材幕墙设计图纸要求，项目监理部监督施工单位严格按审批后的施工方案实施。
建筑装饰装修工程质量验收规范：幕墙工程
建筑装饰装修工程质量验收规范：幕墙工程 1 9 幕墙工程 9.1一般规定 9.1.1本章适用于玻璃幕墙、金属幕墙、石材幕墙等分别工程的质量验收。 9.1.2幕墙工程验收时应检查下列文件和记录: 1幕墙工程的施工图、结构计算书、设计说明及其他设计文件。 2建筑设计单位对幕墙工程设计的确认文件。 3幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告。 4幕墙工程所用硅酮结构胶的认定证书和抽查合格证明；进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性的剥离粘结性试验报告；石材用密封胶的耐污性试验报告。 5后置埋件的现场拉拔强度检测报告。 6幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告。 7打胶、养护环境的温度、湿度记录；双组份硅酮结构胶的混匀性试验记录及拉断试验记录。
8防雷装置测试记录。 9隐蔽工程验收记录。 10 幕墙构件和组件的加工制作记录；幕墙安装施工记录。 9.1.3幕墙工程应对下列材料及其性能指标时行复验: 1铝塑复合板的剥离强度。 2石材弯曲强度；寒冷地区石材的耐冻融性；室内用花岗石的放射性。 3玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性度验；石材用结构胶的粘结强度；石材用密封胶的污染性。 9.1.4幕墙工程应对下列隐蔽工程项目进行验收: 1预埋件（或后置埋件）。 2构件的连接节点。 3变形缝及墙面转角处的构造节点。 4幕墙防雷装置。 5幕墙防火构造。 9.1.5各分项工程的检验批应按下列规定划分: 1相同设计、材料、工艺和施工条件的幕墙工程每500?1000m2 应划分为一个检验批，不足500m2 也应划分为一个检验批。 2同一单位工程的不连续的幕墙工程应单独划分检验批。 3对于异型或特殊要求的幕墙，检验批的划分应根据幕墙的结构、工

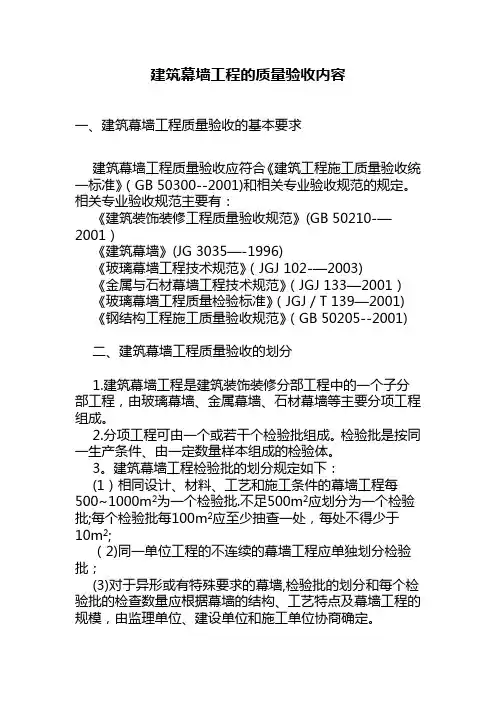

建筑幕墙工程质量验收的基本要求
