plc课程设计 天塔之光

课程名称PLC可编程控制

设计题目天塔之光的PLC控制

天塔之光

1 天塔之光的应用简介

天塔之光控制系统主要应用在闪光灯或花样灯饰中，目前我国灯具市场的发

展空间十分广阔。近年来，伴随我国人民生活水平逐年提高，城镇住宅建设以及室装饰装修热度不减，人均住房面积的扩大，在促使一室一灯为一室多灯、增加局部照明的同时，所用灯具正逐步由低档产品向中高档产品发展，民用照明需求旺盛。按照城市小康家庭的消费标准，客厅、饭厅、卧室、厨房、浴室都应安装不同类别的灯饰，如台灯、落地灯、壁灯、天花灯、吊灯、壁柜灯、油烟机照明灯、镜前灯、夜间照明灯等等。从发展趋势上看，今后灯具除了其外观及在质量要求越来越优秀、时尚、体现个性等，对其功能细化、科技含量、节能环保等方面的要求也越来越高。作为与人们日常生活密切相关的灯饰市场需求，更是以每年15％左右的幅度增长。今年我国灯饰市场的需求量已经预期达到6000万台左右，在国际上已经名列前茅。

2天塔之光系统的总体介绍

天塔之光控制系统是利用可编程控制器输出的信号来控制的，通过对程序的编制，进而实现对天塔之光闪烁模式的改变。（如同2.1所示）

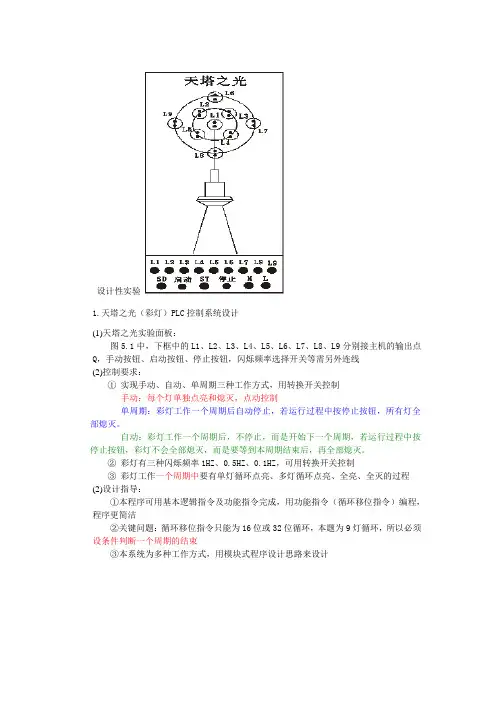

图2.1 天塔之光控制面板图

天塔之光控制面板图硬件介绍

L1、L2、L3、L4、L5、L6、L7、L8 八个指示灯；因不同颜色，闪烁的时间不同，进而达到不同的效果

SD 启动

V+ 电源；接电源端+24V

COM 接地；接地端GND

3 PLC的I/O分配表

表3.1 I/O分配表

4系统控制要求

1、依据实际生活中对天塔之光的运行控制要求，运用可编程控制器的强大功能，实现模拟控制。

2、闭合“启动”开关，指示灯按以下规律循环显示：

L1→L2→L3→L4→L5→L6→L7→L8→L1→L2、L3、L4→L5、L6、L7、L8→L1→L2、L3、L4→L5、L6、L7、L8→L1→L2、L3、L4→L5、L6、L7、L8→L1→L1、L2→L1、L3→L1、L4→L1、L8→L1、L7→L1、L6→L1、L5→L1、L2、L3、L4→L1、L5、L6、L7、L8、→L1、L2、L3、L4、L5、L6、L7、L8→L1。

3、关闭“启动”开关，天塔之光控制系统停止运行。
