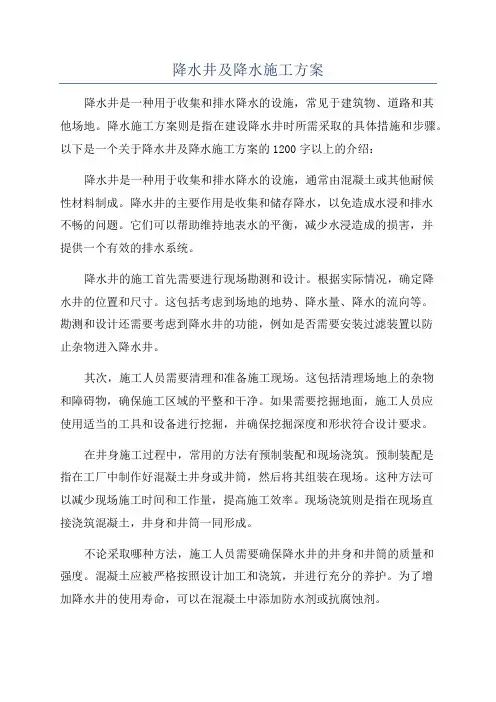

降水井及降水施工方案

基坑降水施工方案57317

基坑降水井施工方案第一节、工程概况一、工程概况工程名称：珠海市人民医院北区建设工程第二标段（主体总包）工程建设单位：珠海市政府投资建设工程管理中心设计单位：广东工业大学建筑设计研究院监理单位：浙江江南工程管理股份有限公司施工单位：南通四建集团有限公司珠海市人民医院北区建设工程第二标段（主体总包）工程位于珠海市香洲区园山路；总建筑面积47497.94㎡，其中地下室建筑面积：17443.85㎡，三栋主楼，地上分别6层、5层和17层、建筑面积为30054.09㎡，建筑高度73.6m。首层高度为5m，四层以上标准层层高为3.8m。结构类型为钢筋混凝土框架剪力墙结构，建筑结构类别为乙类，建筑使用年发50年，抗震设防烈度7度。本工程±0.000相当于黄海高程11.50米。二、场地条件 1、场地原地貌为地上覆第四系人工填土（Qml），其下为第四系坡积（Qdl）粉质粘土、粗砂、淤泥及淤泥质土，下伏燕山期花岗岩风化带（ry）。根据设计要不，基坑底设计标高为-10.9～-12.8m（相当于高程0.6～-1.3M），基坑开挖深度约2.8m，桩承台基坑底设计标高土层多为粉质粘土、粗砂、淤泥及淤泥质土，天然地基承台基坑底设计标高土层多为风化岩。 2、场区地震基本烈度为7度，基本地震加速度峰值为0.10g,建筑场地类别为II类，建筑结构安全等级为二级，基础设计安全等级为二级。根据现场钻探揭露及室内土工试验结果，场地内分布的地层有：地上覆第四系人工填土（Qml），其下为第四系坡积（Qdl）粉质粘土、粗砂、淤泥及淤泥质土，下伏燕山期花岗岩风化带（ry）。三、场地地下水本场地地下水据钻探揭露，地下水类型主要为上层滞水和基岩裂隙水。拟建场地地下水位变化较大，勘察期间测得场地地下水混合水位埋深为 1.20～41.40m，高程为6.56～9.82m，平均高程为8.67m，抗浮设计水位高程按9.0m考虑。拟建场地内地下水水质对钢结构均具弱腐蚀性，对混凝土结构、钢筋混凝土结构中钢筋无腐蚀性四、基坑支护情况

管井降水施工专项方案

杭州湾新区大众广场二期管井降水专项施工方案编制：审核：审批：龙元建设集团股份有限公司二零一七年十二月

目录第一章概述 (27) 第二章工程概况 (27) 第三章施工总体安排 (28) 第四章管井降水方案 (29) 第五章施工机具、机械设备的安全使用 (36) 第六章文明施工措施 (37) 第七章突发事件应急措施 (39)

第一章概述 1.1. 编制依据（1）宁波杭州湾新区大众广场二期工程相关施工图纸；（2）现场施工调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；（3）杭州湾新区大众广场二期工程施工组织设计；（4）国家及地方关于安全生产和环境保护等方面的法律法规；（5）《安全生产法》、《建设工程安全生产管理条例》；（6）岩土工程勘察报告（7）我单位多年施工技术能力、设备状况、综合管理水平及工程施工经验； 1.2. 编制原则（1）施工方案力求采用先进、可靠的工艺、材料、设备、达到技术先进，力求工艺成熟，具有可操作性；（2）保证施工质量和确保计划工期如期完成；（3）通过快捷的工艺、合理有效的资源组织，力求缩短工期，为工程的施工提供有力保障；（4）高度重视环保、文明施工、施工安全问题；第二章工程概况 2.1总体概述本项目建设地点位于宁波杭州湾新区越溪湖片区块内、兴慈五路以东、金溪路以北。该项目地下一层，地上1~18层，主要为住宅、

特色公寓、宿舍及商业。总建筑面积146969.3平方米，其中地下室面积11677.29平方米，地上面积为135292.01平方米，为框架、剪力墙结构。本工程1-6#楼为18层特色公寓，地下一层，和地下车库连成一体，基础开挖深度约为-6.300米；7-10#楼为18层特色公寓，无地下室，基础开挖深度约为-3.800米，11-16#楼为6层职工宿舍楼，无地下室，基坑开挖深度约为-2.500米。第三章施工总体安排 3.1施工管理机构为圆满完成本项目施工任务，根据本项目工程特点及工程分布情况，成立宁波杭州湾大众广场二期工程项目部，项目部由四部一室组成，即工程部、物资部、质检部、安全部、综合办公室。 3.2施工队伍进场按任务区段划分,施工队伍陆续进场,并作好全员岗前技术及安全培训,经考试合格后方准上岗,同时进行文明施工教肓。 3.3施工机械、设备进场施工机械、设备按工程进度需要和施组安排陆续进场，并定期进行维修保养，保证机械设备的完好率。 3.4物资、材料进场按施工需要，物资陆续进场，堆码整齐，并采取必要的防火、防潮、防盗措施。

管井降水施工方案

拉斐公馆?北区编制单位：遂宁市科华建筑工程有限公司编制时间：2017年6月25 日基坑管井降水工程施工方案

第一章方案编制依据一、编制依据 1.1核工业西南勘察设计研究院有限公司出具的南滨帝景A区地质勘查报告； 1.2 《基础结构平面布置图》 1.3 规范依据中华人民共和国、行业和四川省政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准、有关法律、法规及规定。ISO9001质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准。第二章工程概况

一、工程基本概况工程位于遂宁市船山区银河路西侧、明霞路北侧。场地原分布为种植地、居民宅基地及居民道路，经过拆迁，现用建渣铺垫。该标段共建3栋高层，局部商业楼，工程设计地下二层，地上1~32层，地下室建筑面积约39533m2,,住宅建筑面积134532m2，商业楼面积23186m2，建筑高度6米~99.45米。基础形式为筏板基础、桩基础。主楼筏板厚1200，地下室筏板厚300，基础梁高1150。二、地下水文概况遂宁地处中纬度亚热带的四川盆地中部，光、热资源丰富，雨量充沛，属亚热带温暖湿润气候，主导向为北风，年平均风速约为0.8m/s，年平均气温约17.3℃，年平均日照时约1390小时，年平均相对湿度约82%，平均风荷载为0.3kN/m2。根据本地区水文资料，区域内涪江河年平均水位约为273.00m，枯水位约270.00m，最大流量约273.00m3/s，涪江历史最高洪水约为278.174m，流量为24600m3/s，根据过军渡电站工程相关资料，区域内涪江河常年水位为275.50m。拟建场地在地貌上属涪江Ⅰ级阶地。地下水主要为赋存于卵石层中的孔隙潜水，略具承压性，主要受大气降水、涪江河水补给，向下游及涪江河排泄，场地地下水水量丰富，水位变化主要受季节性降水及涪江水位控制。依据地勘得出水位一般在砂卵石层中，砂及卵石层为场地地下水的主要含水层，其厚度约为7～10m，地下水稳定水位埋深约0.3-2.0m，相应标高为 274.91-275.37m。第三章施工方案选择一、基坑降水是工程的先行工作，由于地下水位较浅和地下水的毛细上升作用，地基土中的空隙几乎为水所饱和，地基土的粘度大，使得开挖和倾倒困难。为了确保土方开挖的顺利施工必须在土方开挖前10天进行降水。二、人工降水的方法有多种：轻型井点、喷射井点、电渗降水、管井井点等。结合本工程的水文地质条件和该地区以往降水经验，对各种降水方法施工可行性和工程造价的综合比较分析后认为：本拟建工程采用管井井点降水是本工程优选的方法。其优点在于：降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可塑性大。三、井点设计依据 1、《银河路南滨帝景A区工程勘察报告》

轻型井点降水施工方案

松江区中山街道中山街道光星路 2号地块动迁安置房项目轻型井点降水施工方案上海开天建设（集团）有限公司 2018年03月

目录一、工程概况二、编制说明三、降水设计方案四、降水施工方案五、工程进度计划和保证措施六、质量控制及保证措施七、施工安全保证措施八、降水维护和应急措施九、控制井点降水对周边环境危害的措施十、监测措施十一、井点降水施工机械及管理人员十二、安全生产文明施工十三、人员配置轻型井点降水施工方案一、工程概况 1.1参建单位: 工程名称：松江区中山街道光星路2号地块动迁安置房项目工程地点：松江区中山街道光星路2号地块建设单位：上海泉都房地产开发有限公司设计单位：上海结宇建筑设计有限公司围护设计单位：上海市基础工程集团有限公司施工单位：上海开天建设（集团）有限公司

1.2工程概况及地理位置: 拟建松江区中山街道光星路2号地块动迁安置房项目。地下一层，地下车库基坑周长约为970.0m，面积约为16000㎡。本工程基坑位于整个场地中心位置，周边大部分部分位置临近住宅楼。工程±0.00相当于绝对标高+4.60m，场地经过整平后绝对标高约为3.80m，相当相对标高为-0.8m。地下车库底板面标高为-5.05m，底板厚500，垫层150，则基坑坑底标高为-5.700m，基坑开挖深度4.90m。北侧7#和8#之间局部开挖深度为 5.60m。1~8号楼底板底标高为-3.850m，与地下车库间高差约为1.85m。局部集水坑位置加深至6.5m 和6.7m。 ①水泥土搅拌桩重力坝；②落深区搅拌桩支护；③轻型井点降水；支护体系详述如下: 1）地下车库设计采用宽3.70m、4.2m宽两种水泥土搅拌桩重力坝作止水帷幕及挡土墙，搅拌桩有效桩长为11m、12m，在坝体内外侧插入2Ф48×3.5mm钢管；号房设计采用宽2.20m、5.2m宽两种水泥土搅拌桩重力坝作止水帷幕及挡土墙，搅拌桩有效桩长为 6.5m、。 2）基坑内落深区域:开挖深度在4.6m～6.6m，搅拌桩宽度相应增加到 5.70m，长度相应增加到16.0m，内插14m型钢500x300x11x20@1000。 3）基坑降水:本工程两个坑设计采用21套轻型井点降水来降低基坑内地下水位。 1.3 工程地质概况 1) 现场情况及地质条件拟建场地属滨海平原地貌类型，场地地形较为平坦，地貌单一，地面标高设计时按整平自然地面绝对标高 3.80m，即为相对标高-0.80m考虑。 2) 地下水根据勘察报告，拟建场地地下水类型主要为浅部潜水，主要来源为大气降水及地表水侧向补给，地下水位受降水影响较大。地下水稳定水位深埋0.40~2.80m m之间。设计计算按上海市常年平均地下水位0.5m考虑。经调查，该拟建场地内地下水未受到环境污染，根据上海市工程建设规范《地基基础设计规范》及《岩土工程勘察规范》有关规定，综合判定场地内地下水和土对混凝土有微腐蚀性，对钢结构有弱腐蚀性，在长期浸水条件下对钢筋混凝土结构中的钢筋有微腐蚀性，在干湿交替环境下对钢筋混凝土结构中的钢筋有弱腐蚀性。3）不良地质作用通过地质勘察报告可知，场地内无暗浜及明浜。 4）场地土层物理力学性质指标详见下表1

钢筋砼管降水井工程专项施工方案

目录第一章工程概况 (3) 1.1参建单位 (3) 1.2 地理位置 (3) 1.3场地及周边环境................................................................ 错误!未定义书签。 1.4 工程地质条件 (3) 1.5水文地质概况 (5) 1.6建筑和结构概况................................................................ 错误!未定义书签。 1.7 降水井概况....................................................................... 错误!未定义书签。第二章编制依据.. (6) 第三章降水井施工方案 (10) 3.1施工流程 (10) 3.2 施工工艺 (11) 第四章施工机械配备及进度计划 (13) 第五章降水井质量要求 (14) 第六章降水过程的控制 (14) 第七章成品保护及环保措施 (15)

第八章降水对周围建筑物影响分析 (16) 第九章主要安全技术措施 (17) 第十章基坑降水应急预案 (18)

第一章工程概况 1.1参建单位建设单位：设计单位：降水施工单位：监理单位：总承包单位： 1.2 地理位置项目所在地：新津县兴平镇兴园11路，交通便利。 1.3 工程地质条件经钻探揭露，场地内地层由人工填土（Q4ml）、粘土（Q4al）、粉土（Q4al）、砂土（Q4al）、冲洪积卵石层（Q4al+pl）及白垩系灌口组泥质粉砂岩（K2g）组成：（1）杂填土（Q4ml）：杂色，松散，干～稍湿。以碎砖、砼块等建筑垃圾为主，偶见生活垃圾；岩土类别为Ⅲ类（部分地段表层为砼板），岩土类别为Ⅴ类。该层局部分布于场地表层，揭示层厚1.00～3.60m。（2）素填土（Q4ml）：灰色，松散，稍湿。以粘性土为主，粉土次之，含少许植物根系；岩土类别为Ⅱ类。场地内均有分布，揭示层厚1.00～3.30m。

深井降水专项施工方案(1)

陕西煤业化工集团神木电化发展有限公司 2×480t/h循环流化床锅炉烟气脱硫装置及配套设备项目深井降水施工组织方案陕西大秦环境科技有限公司

2016年7月

一、工程概况建设单位：陕西煤业化工集团神木电化发展有限公司设计单位：陕西大秦环境科技有限公司施工单位：陕西大秦环境科技有限公司拟建该工程位于榆林市神木县店塔镇二、地质条件 1、地形地貌拟建场地现为空地，主要为泥土地，地形较为平坦，地下水位较高为现有自然地坪以下1.6米。 2、地下水本地区的地下水，主要有浅部土层的潜水、部分地区浅部土层中的微承压水和深部粉性土、砂性土层中的承压水。对本次基坑围护设计及施工有直接影响的为浅部土层的潜水。 3、潜水：潜水补给来源主要为大气降水与地表径流，其水位动态变化主要受大气降水和地表径流影响。 4、不良地质现象拟建场地地势较为平坦，基本无原土层，均为原化工厂建设时的回填土。土质松软。三、方案编制依据国家标准《建筑地基基础设计规范》（GB50007-2011）国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）国家及地区相关降水的法律法规及规范文件岩土勘察报告

四、降水目的及要求（一）降水目的根据本场地地质条件、设计、工程的基坑开挖及基础底板结构施工的要求，本工程降水目的主要为以下方面： a、通过及时降低基坑内地下水位至基坑底板以下1～2m，为基坑开挖施工提供良好的干施工环境。 b、通过及时疏干基坑内地下水，提高土体的有效应力，减缓基坑围护变形创造条件，满足施工要求。 c、通过及时疏干基坑内地下水，防止开挖过程中局部流砂及管涌等不良情况出现，保证施工的顺利进行。（二）降水要求根据开挖施工进度，降低基坑开挖范围内地下水（潜水）水位至基坑底（开挖面）以下1～2m。五、降水方案设计思路 a、根据本基坑周边围护体，因此不考虑周围地下水的补给，只需将基坑内地下水位降低至设计要求。 b、根据本场地的水文地质条件、工程设计要求及基坑开挖与支护的特点，本方案采用深井降水较为方便施工。可分段降水，根据开挖流程先将需开挖段深井预先布置进行降水，再布置后续开挖段深井降水，可边开挖边降水，缩短工期。施工时基坑中深井可持续降水至整个结构筑成，但并不影响开挖及施工；深井施工无需开挖坑槽，只需定位放点即可；坑内支撑不影响施工布井。 C、根据现场周边建筑物，基坑开挖距离烟囱、引风机房及烟囱南北方向独立柱太近，尤其烟囱荷载较大，为防止原有建筑物沉降建议使用护壁桩进行支护。并先施工护壁桩后施工降水井，防止降水井破坏。

降水井施工方案

河南大学金明校区专家公寓（22#院）基坑降水工程施工方案河南省有色工程勘察有限公司 2012年11月8日

目录一、工程概况二、施工方案三、主要施工工艺四、应急预案 1）发生停电应急措施 2）设备故障应急措施 3）自然灾害应急措施五、保证正常安全运行的技术措施 1）冬雨季施工技术措施 2）减少噪音技术措施 3）降低环境污染措施 4）地下管线保护措施 5）施工安全风险分析及应急预案六、与总包、业主以及周边环境协调配合七、确保文明施工的保证措施八、施工总平面布置

一、工程概况河南大学金明校区专家公寓（22#院）地下降水工程位于家属院内，基坑周长约1700m，面积103700㎡。二、施工方案该基坑管井设计140眼，渗透井55眼，轻型井点46组。（1）管井施工 1.管井定位：测量人员根据降水井的设计位置测设实际井位，并参阅基础施工图纸，适当调整井位。井位偏差小于50mm。 2.挖井口、安装护筒根据测设的降水井的位置，采用人工开挖井口，井口直径为650mm，埋设钢护筒高0.8m，管井内径不小于300mm，管井深18m。 3.钻机成孔：采用钻机成孔，一径到底，井孔要求圆、直，垂直度偏差＜1%。钻机就位必须准确，钻杆必须垂直，钻机底座必须牢固。在钻至设计深度以后停钻。钻井施工时本区域应以清水或稀浆钻进，严禁使用稠泥浆，下井管前，必须刮泥皮换稀浆。下井管前换浆标准：孔内泥浆漏斗粘度达16S，比重1.05左右，并测定孔深，满足孔深要求之后，再下井管。 4.下井管：井管采用无砂砾石混凝土滤水管，水位以下包缠一层60-80目的尼龙网，缓缓下放。当井管与井口相差200mm时，接上节井管。接头处用编织袋和尼龙网裹严，以免挤入泥砂淤塞井管。竖向用竹条和铁丝固定井管。为防止上下节错位，在下管时，吊放井管要

基坑降水井施工方案(最终)

广州市轨道交通二、八号线延长线工程盾构1标段【江泰路站—南洲站盾构区间】土建工程降水井施工方案编制：时间：审核：时间：批准：时间：中铁一局集团有限公司广州市轨道交通二、八号线延长线工程盾构1标段【江泰路站—南洲站盾构区间】项目经理部 2005年11月

广州轨道交通二、八号线延长线盾构1标段降水井施工方案一、编制依据 1、广州市轨道交通二、八号线延长线工程盾构1标段【江泰路站～南洲站盾构区间】土建工程相关设计资料、合同文件、招标文件及投标文件； 2、本标段工程地质勘测资料、现场调查资料及我公司在深基坑施工方面的丰富经验； 3、国家现行有关施工及验收规范、规则、质量技术标准，以及广州地区在安全文明施工、环境保护、交通组织等方面的规定；二、工程概况 1、工程概述本工程盾构始发井（兼做轨排井）及明洞段位于江泰路站南边渡线交叉处，其里程位置为YCK12+362.199～YCK12+462.399，包括围护结构其外包长度为100.2m，该部分采用明挖法施工。盾构井外包长18.1米，宽27.7米，深21.23米，结构为双层双跨框架结构；轨排井及普通段外包总长为82.1米，宽23.2米，深20.973米，结构采用大跨度马蹄形断面。该段基坑开挖深度约为22m，开挖总方量约5.8万立方米，基坑开挖范围内地层从上至下依次为：<1>人工填土层、<4-1>、<4-2>冲、洪积粘性土层、<3-2>砂层、<7>岩石强风化带、<8>岩石中风化带、<9>岩石微风化带。 2、工程地质及水文地质 2.1 工程地质根据业主所提供的工程勘测资料（广东有色工程勘察设计院），本场区结合原位测试及室内试验资料，按成因、岩性、状态划分，将场地岩土分层简略描述如下表。地质纵剖面图详见地质详勘报告。表1 岩土分层及其特征表

降水井施工组织设计

安岳气田磨溪区块龙王庙组气藏开发地面一期工程综合倒班基地项目降水井施工方案编制：审核：

目录 1编制依据 (3) 2工程概况水文地质条件 (3) 3场地水文地质条件 (3) 4降水设计方案 (3) 4.1降水井井身结构 (4) 4.2降水井布置 (5) 4.3施工技术措施 (5) 4.4降水井施工 (6) 4.5降水井监测 (7) 5施工部署 (6) 5.1施工管理体系 (6) 5.2质量保证体系 (6) 5.3劳动力组织计划 (6) 5.4机械设备计划 (7) 5.5施工工期 (7) 6施工安全及环保措施 (7) 6.1降水安全、环保措施 (7) 6.2土方施工安全、环境保证措施 (8) 附：降水井井身结构图降水井平面布置图

基坑降水施工方案一、编制依据 1、四川省地质工程勘察院《综合倒班基地岩土工程勘察报告》 2、《现行建筑施工规范大全》 3、有关场地平面图。二、工程概况安岳气田磨溪区块龙王庙组气藏开发地面一期工程综合倒班基地位于四川省遂宁市河东新区，本工程规划建设用地面积20622m2，其中一期用地面积11761m2，二期用地面积8861m2，总建筑面积84096m2。因规划方案改变，于2011年11月5日调整设计规划图，工程拟建建筑有倒班公寓、体育馆、餐厅和地下设备用房，各建筑明细见表1.1。表1.1 拟建建筑明细表三、场地水文地质条件在拟建场地勘探深度范围内的地层主要由第四系全新统冲洪积层（Q4al+pl）与侏罗系上统遂宁组（J3）组成，地层岩性分别为粉土、粉砂、卵石和粉砂质泥岩，其埋藏情况和厚度特征详见《工程地质剖面图》。现将各地层的分布及特征由上至下描述如下：粉土①：黄褐色，稍密，湿～很湿，含铁锰质氧化物，呈条纹状分布，见黄褐色铁锰质浸染，具摇震反应，偶见有机质及腐殖物，局部夹薄层或团块状粉砂。该层层厚约1.0-3.0m，单桥静力触探比贯入阻力Ps值平均为2.20MPa，分布于整个拟建场地。顶部0.3-0.5m为耕植土。

深井降水施工方案

新民洲临港产业园污水收集系统工程（二期新民洲大道段）深井降水施工方案编制：审核：批准：镇江市排水管理处 2015年10月15日

目录 1.工程概况............................................ 错误!未定义书签。 2.编制依据............................................ 错误!未定义书签。 3.深井降水施工方案.................................... 错误!未定义书签。 .工艺流程.......................................... 错误!未定义书签。施工准备........................................... 错误!未定义书签。降水井施工......................................... 错误!未定义书签。降水井结构......................................... 错误!未定义书签。成井施工........................................... 错误!未定义书签。成井保护........................................... 错误!未定义书签。抽排水系统布置与安装............................... 错误!未定义书签。抽水系统的运行与管理............................... 错误!未定义书签。施工配电........................................... 错误!未定义书签。运行方案........................................... 错误!未定义书签。运行期间的注意事项................................. 错误!未定义书签。运行管理........................................... 错误!未定义书签。 4、质量保证措施....................................... 错误!未定义书签。 5、安全保证措施....................................... 错误!未定义书签。 6、环境保护措施....................................... 错误!未定义书签。

降水井观察井施工方案

苏州检验检疫综合实验楼基坑支护工程降水井、观测井(回灌井)施工方案 1 概况 1.1 工程概况拟建工程位于苏州工业园区苏惠路北侧、星桂街西侧、相门塘南侧。降水井为30口,其中A区Ф800mm19口,长度为20M,其中滤管长16M ,B区Ф800mm11口,长度为16M,其中滤管长12M;观测井(回灌井)为17口 ,A区周围Ф800mm10口,长度为20M,其中滤管长16M ,B区周围Ф800mm7口,长度为16M,其中滤管长12M。 1.2施工工期: 本分项工程工期为20日历天,详见工程进度计划表。 1.3分项工程质量: 本分项工程质量标准:合格. 1.4分项工程安全: 安全目标:安全“无重大安全责任事故”。 2、施工机械设备为了满足本分项工程的施工需要，本公司拟投入3台潜水钻机. 3、降水井、观测井(回灌井)施工工艺流程图：

4、主要分项工程施工技术与措施： 4.1 桩位测放 1、测量员测放桩位，所有桩位均用Φ12钢筋头打入地下20cm且顶部涂以红油漆，以利检查核对。 2、桩位放样完毕后，测量员先将放样结果交项目技术负责验收。 3、项目技术负责验收合格后，再报请业主工地代表或监理验收；验收合格后，经双方负责人在桩位放样单上签字认可，将放样结果形成资料性文件，方可进行下道工序的施工；否则，重新放样。 4、桩位放样误差20mm。 4.2护筒埋设１、沿桩位0.7m外钉四根Φ16钢筋头，使其两根连线交于桩位中心。２、以钉入的桩位钢筋头为中心，挖一比护筒大10cm的圆坑，且底部要进入原状土≥20cm。３、埋设护筒时，其中心线与桩位中心线的允许偏差≤20mm，并保持护筒垂直。４、护筒内径要比桩径大10cm。５、埋设护筒时，其四周应用粘土分层回填夯实，确保孔口不坍塌，否则，护筒松动，倾斜而失去护筒护壁的作用。６、埋设好护筒后，逐个测量护筒上口标高，以正确控制桩深，如遇松散填土，护筒易下沉时，应用铁丝将护筒与钻机机座固定。７、埋设好护筒后，由技术人员进行检测，并请业主或监理复核验收。

井点降水专项施工方案60690

井点降水施工方案本工程采用轻型井点降水方案降低地下水，坑底尺寸70.6m*40.6m （1）工程地质情况根据地质报告，对于本基础工程而言，建筑物基础处于是湿润区，较强透水土层中，该场地地下水位较高，最高地下水位理埋深在地表下0.9m，地下水较为丰富，场地土质以粉质粘土及粉土为主。（2）井点降水方案的选择现根据岩土工程勘测报告的土层测试情况，本基工程采用轻型井点降水。具体采用的是无压非完整井的环状井点系统。（3）无压非完整井的环状井点系统的计算 ①计算简图 ②井点管高程布置根据本地和工程实际情况，先开挖至-1.8m处，再下井点管。井点降水深度，考虑抽水设备的水头损失以后，一般不超过6m井点管埋设深度H (见图1)。

计算公式： H≥H1+h+IL 式中H1——井点管埋设至基坑底面的距离（m） h——基坑底面至降低后的地下水位线的最小距离，一般取 0.3m~1.0m I——水力坡度，根据测定环状井点为1/10 L——井点管至基坑中心的水平距离（m） H=H1+h+IL=2.3+0.3+(1/10)×23 =4.9m ③群井涌水量计算公式： Q=1.336K（2H O-S）S/(LgR-lgX O) 式中Q——井点系统的涌水量（m3/d） K——土的参透系数（m/d） H——含水层厚度（m） S——水位降低值（m） R——抽水影响半径（m）常用计算公式：粉质粘土取K=1.0 R=1.95S√H×K =1.95×4.9√(20.0-0.9)×1.0 = 41.76m X O——环状井点系统的假想半径（m）对于矩形基坑其长度与宽

度之比不大于5时，可按下式计算： X O=√F/π F——环状井点系统包围面积（m3） ∵长/宽=76/46=1.65<5 ∴F=76×46 =3496 m2 X O=√F/π=√（m） S`/(S`+l)=5.0×(5.0+1.0)=0.83 经查表得H O=1.85（S`+l）=1.85×(5+1.0) =10.8m H O=10.8+4.43=15.23 S=4.9+4.43=9.33m Q=1.336K（2H O-S）S/(LgR-lgX O) =1.336×1.0×(2×15.23-9.33)×9.33/（lg41.76-lg33.367） =2704m3/d ④单根井点管的最大出水量由下式确定 q=2πr c l c v=2πr c l c65K1/3=130πr c l c K1/3 式中q——单根井点管的最大出水量（m3/d） r c——滤管的半径（m） l c——滤管的长度（m） v——滤管的极限流量（m/S） k——土的渗透系数（m/d） q=130πr c l c K1/3=130×3.14×(0.05/2)×1.0×11/3 =10.21 m3/d ⑤井点管数量由下式确定： n`=Q/q=2704/10.21=265 根 n=1.1×265=1.1×265=291.5根取292根 ⑥井点管平均间距为： D=L/n=(76+46)×2/292 =0.84m 可取D=1.0m~1.2m。式中L——总管长度（m）根据以上计算，按每台轻型井点降水设备配30~40根井点管计算，本工程一级轻型井点要配备8台套降水设备，局部加深处增加二级轻型井点降水另行配备。

深井井点降水施工方案

降水施工方案深井井点降水方案一、施工准备 1、材料：无砂混凝土管(滤管)、滤网、3-8mm砂砾混合料、潜水钻机、泥浆泵、清水泵、潜水泵等。 2、作业条件： (1)现场三通一平已完成。 (2)地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位臵、数量和降水深度。（3）依据现场情况及施工要求，设臵八口深井降水，深井井眼布臵见附图。二、工艺流程井点测量定位——挖井口——安护筒钻机就位一钻孔——回填井底砂垫层——吊放井管——回填井管与孔壁间的砾石过滤层——洗井——井管内下设水泵、安装抽水控制电路——试抽水降水井正常工作——降水完毕拔井管——封井三、操作要点 1、定位：根据设计的井位及现场实际情况，准确定出各井位臵，并做好标记。 2、采用潜水钻机。孔径一般为400～800mm，用泥浆护壁，孔口设臵护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。

3、成孔后立即清孔，并安装井管。井管下入后，井管的滤管部分应放臵在含水层的适当范围内，并在井管与孔壁间填充砾石滤料。 4、安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。 5、水泵安装后，对水泵本身和控制系统作一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。 6、观测井中地下水位变化，作好详细记录。管井剖面图四、质量要求 1、基坑周围深井井点一共设八口井，同时抽水，使水位差控制在要求限度内。 2、井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高O.5m。 3、井管与土壁之间填充的滤料应一次完成，从井底填到井口下1.Om左右，上部采用不含砂石的粘土封口。 4、每台水泵应配臵一个控制开关，主电源线路要沿深井排水管路设臵。 5、大口井成孔直径，必须大于滤管外径30cm以上，确保滤管外围的过滤

降水井施工方案

1编制依据 (2) 2工程概况水文地质条件 (2) 3场地水文地质条件 (2) 4降水设计方案 (3) 4.1降水井井身结构 (3) 4.2降水井布置 (3) 4.3施工技术措施 (4) 4.4降水井施工 (5) 4.5降水井监测 (6) 5施工部署 (7) 6.1施工管理体系 (7) 6.2质量保证体系 (7) 6.3劳动力组织计划 (7) 6.4机械设备计划 (8) 6.5施工工期 (8) 7 施工安全及环保措施 (8) 7.1 降水安全、环保措施 (8) 7.2 土方施工安全、环境保证措施 (8)

附：降水井井身结构图降水井平面布置图基坑降水施工方案 1编制依据 ①、中国（如皋）长寿城项目一期工程东侧地块《岩土工程勘察报告》报告编号：NT12100。 ②、《现行建筑施工规范大全》 ③、有关场地平面图。 ④、我公司多年来在如皋地区的施工经验。 ⑤、一期二标段6#楼施工组织设计。 2工程概况及水文地质条件本场地位于解放西路北侧，长寿城一期工程以东与红星河西之间，拟建的建筑物为一层商铺，五层住宅楼，拟建建筑物设置一层地下车库，地下车库开挖深度约6米左右，土方开挖量约16000mL 依据本场地岩土勘察报告，本场地含水层共四层，其中：上层粉砂、粉土夹粉砂共两层，潜水含水层二层。对基础施工有影响的孔隙潜水主要赋存于2~3层粉土，粉砂土和松散土层孔隙潜水。 ①、第一层上层粉土夹粉砂该含水层地下水位埋深为约2.5m左右，分布于第一层杂填土、粉土夹粉砂中，地下水主要来此于地下降水入渗补给和东侧红星河渗漏，表现为地

下水位及含水量随补给源的变化而变化，常年地下水位较高，年降水量较大，降水时地下水接近地表。 ②、第二层上层粉砂土该含水层分布于渗透系数相对较高的②?③的粉土夹层中，含水层性质属层间水。主要特征是含水层水位随含水层层位变化而变化，因此无统一的含水层位和地下水位，含水性多为粉沙土或粉土夹粉砂，含水量较大，渗透性较强。 4降水设计方案依据本场地水文地质条件及基坑开挖深度，结合本公司基坑降水经验，本基坑降水采用小口径井点降水方案。降水井深度：6.5?7.5m 降水井井径：①300mm 滤水管管径：①200mm （无砂管）滤料：①2—4 mm （细砾石）降水井间距：10~15m 井身结构见附图一。 4.2降水井布置降水井的布置是保证降水效果的一个重要环节。本次降水工程井点的布置一般间距为10~15m,基于本基坑形状呈长方形，东侧紧邻红星河、东西两侧补给源大小不一。因此，对于补给源较大的基坑（东侧）降水井间距加密布置，降水井间距为10m，其余各侧降水井间距均为15m;降水井距基坑周边距离为1.0m。同时在施工中利用收集到的有关水文地质资料，抽水试验成果再作适当调整。

基坑降水井施工方案(最终)

平潭综合实验区金井湾跨境电商物流园区（1#仓库）降水施工方案编制：. 审核：. 批准：. 2016年7月

目录一、编制依据 (2) 二、工程概况 (2) 1、工程概述 (2) 2、工程地质及水文地质 (2) 三、基坑降水设计及井点布置 (4) 1、基坑降水目的 (4) 2、基坑降水设计 (4) 四、降水施工 (6) 1、降水构造及降水设施 (6) 2、降水施工 (6) 五、安全文明施工 (10)

降水施工方案一、编制依据 1、平潭综合实验区金井湾跨境电商物流园区（1#仓库）工程相关设计资料、合同文件、招标文件及投标文件； 2、本标段工程地质勘测资料、现场调查资料及我公司在深基坑施工方面的丰富经验； 3、国家现行有关施工及验收规范、规则、质量技术标准，以及广州地区在安全文明施工、环境保护、交通组织等方面的规定；二、工程概况 1、工程概述本工程位于平潭综合实验区金井湾片区内，场地原属于盐场。本工程总建筑面积11407.58㎡（计容面积：21770.96㎡），包括1#仓库10904㎡，及室外工程等；建筑主体层数为1层，建筑主体高度为9.3m。抗震设防烈度：7度。本工程建筑类耐火等级为：二级；建筑防火分类：单层丙二类仓库。主要结构类型为：钢结构类型。设计等级：建筑设计等级为二级。 2、工程地质及水文地质 2.1工程地质根据业主所提供的工程勘测资料，本场区结合原位测试及室内试验资料，按成因、岩性、状态划分，将场地岩土分层简略描述如下表。地质纵剖面图详见地质详勘报告。表1岩土分层及其特征表地层地层名称地层描述编号灰黄色、暗灰色、黄灰色，松散-稍密，湿-饱和。主要吹填中砂①1 由石英砂，粒径大于0.25mm的颗粒含量为76.2%～90.8%，未完成自重固结。堆填时间约3-5年。场地内均有分布，厚度～。均匀性及密实度一般。0.602.40m 深灰色、灰黑色、流塑，饱和。成分以粉粘粒为主，含少量腐植质。局部水平层理发育，夹薄层粉细砂，单层淤泥质土②2 厚度小于2-3mm。刀切面平整，稍有光泽，摇振反应慢，干强度及韧性中等-低。该层在场地内均有分布，层位稳定，厚度10.30～15.20m，顶板标高-2.01～1.40m。均匀性一般。

管井降水专项施工方案

管井降水专项施工方案编制人审核人审批人山河建设集团有限公司 2017年10月27日

---、编制依据《建筑工程施工质量验收统一标准》（GB50300-2013）《建筑地基基础工程施工质量验收规范》（GB50202-2002）工程施工图纸岩土工程勘察报告按建设单位要求，本工程采用管井降水，根据工程现场实际情况编制降水施工方案。二、工程概况工程名称：徐州市绿地小学增建教辅用房建设单位：徐州市云龙区教育体育局设计单位：化工部徐州地质工程勘察院监理单位：徐州市民用建筑设计研究院有限责任公司勘察单位：江苏华晟建筑设计有限公司施工单位：山河建设集团有限公司建筑面积：4148.8平方米结构类型：框架结构管井降水深度：8m 三、水文地质条件该场地属于北温带鲁淮气候区，四季分明，气候温和，年平均气温14.4℃，年最大冻土深度24cm，属微冻区，年平均降水量为842.5mm，雨季多集中在6-8月份，年最大降雨量1213.4mm，

风向四季均以东南偏东最多。西风最少，年平均风速2.6米/秒，最大风速15.8米/秒，全年8或大于8级大风约40天，夏季雷雨时最大风力达9-11级以上，场地属淮海水季的沂、沭、泗流域，地表水多主要为废黄河、运河、奎河等三股水流均向东南流入淮河汇入黄海。该场地地质结构上位于徐州腹背斜东翼的次一级斜谷地，根据区域地质资料及本次钻探，下部岩层为奥陶系中流马家沟组灰岩，岩层走向北东，倾向东南，倾角约145°，场地主要含水层且对工程影响较大的为浅部①层杂填土，杂填土中有上层滞水存在，主要接受大气降水和地表水的下渗补给，排泄方式主要的地面自然蒸发和侧向还流为主，勘察监测到初见水位埋深为3.6-3.8m，平均水位3.63m，其初见水位标高平均值29.9m，稳定水位埋深为3.8-4.0m，平均水位3.84m，其稳定水位标高平均值29.69m，根据地区经验地下水水位年变幅在1.5-2.5m之间，地下室抗浮标高按标高32.0m确定。四、管井降水方案 1.材料工作准备￠400mm水泥井管、滤网、2-4mm砂碎石混合料、污水泵14台、冲击钻1台、泥浆车1台、铁滤管。 2.井点设置及冲击钻施工本场地共布置降水井12口，井深8m，井径800，管井成孔400mm，管井施工结束后立即抽水预降水，降水至开挖面以下1米处，以利于土方开挖的施工。

深井降水施工方案

内蒙古兴吉隆泰建筑安装有限公司第三工程部 5＃楼深井井点降水施工方案编制单位：内蒙古兴吉隆泰建筑安装有限责任公司第三项目部审查人：（盖章）审批人：（盖章）编制日期：2012年6月18 日

一、编制依据 1.1 5# 楼结构施工图。 1.2 《工程地质勘察报告》。 1.3 建设工程施工技术法规和安全技术标准。二、工程概况该工程位于呼和浩特市回民区攸攸板镇孔家营村，平整后场地地形相对平坦，一般地面标高为0.5~1m之间，5#楼地上十八层，地下一层车库。静止地下水位位于4.00—5.20米基坑施工拟采用1：0.75放坡结合深井降水。三、地质状况与土体分布据《地堪报告》表明基坑开挖范围内自上而下各土层分布情况与地质壮况如下： ①耕土层以粉土为主，含植物根系，黄褐色、稍湿、松散，场地分部连续。局部地段地表含植物根系。厚度0.5—1.5米，平均,0.72米。层底标高1044.66—1045.94米。 ②细砂层黄褐色，稍密—中密、稍湿—湿。分选好，偶含砂砾、砂质不纯，局部夹薄层粉质粘土，含石英、长石等矿物质成分，场地内均有分布。厚度0.4—4.8米，平均 2.4米。层顶深度0.5—4.1米，层底深度 1.3—5.3米。层顶标高1041.69—1045.43米,层底标高1039.57—1044.64米. ③砂砾层砂砾层厚0.8—13.7米,平均10.01米.层顶标高1028.47—1042.33米,层底标高

1027.67—1040.40米. ④粉质粘土层顶深度14.6—29.2米,层顶标高1016.51—1031.23米. ④-1细砂层层顶深度15.6—28.5米,层底深度18.2—29.2米,层厚0.6—5.1米,平均2.86米.层顶标高1017.21—1029.55米,层底标高1016.51—1027.41米. 地下水位在 4.2—5.4米之间,水类型属潜水.③层砂砾含水层渗透系数K=70-80米∕天. 四、深井井点平面布置与降水周期 4.1深井降水平面图(附图一)，配电图：附图二。 4.2降水周期为90天（根据实际情况调整）五、施工准备 5.1审核和认定本施工方案。 5.2清除场地障碍，确保施工场地和道路畅通无阻。 5.3井点定位、放线。 5.4配置管径为DN50焊接钢管，Ф165、Ф219的无缝钢管，水压不小于0.2Mpa，90KW施工用电到现场。 5.5完成劳动力组织、材料、机具的进场工作。六、主要施工工艺及技术措施 6.1深井降水主要工艺流程：井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井

降水井及降水施工方案
