交流耐压试验安全操作规程正式版
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.交流耐压试验安全操作规
程正式版
交流耐压试验安全操作规程正式版
下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。
1.试品做系统耐压试验，须在其他非破坏性试验、绝缘油耐压试验合格后进行。
2.试验用的电源应尽量采用正弦波。
3.大容量的试品，做交流耐压试验前，应考虑所用试验变压器及试验电源的容量。
4.电气设备做交流耐压时，设备和表计的选择及现场布置和线路连接应正确无误，高压部分需保持足够的安全距离，通电前做全面检查。
5.试验时，试品和试验设备应妥善接
地。
6.被试品表面应清洁、干燥，安置状况应符合实际使用情况。
7.变压器、发电机等贵重设备，在试验电压升至40%以后，必须均匀升压(约为每秒3%)。
8.操作步骤
a.根据接线图接线后，经检查确认无误后，方可送电试验。
b.试验前应认真检查所配限流电阻是否符合规定，调压器是否在零位，电压表量程是否适用。
c.连接好试验变压器与被试品的连线后合上电源刀闸，开始试验。
d.当升压到试验电压值后，开始计算
时间，并读取试验电压与电容电流值。
1min后迅速均匀降压到零，拉开电源刀闸。
e.在升压和耐压过程中，如发现电压表指针摆动很大，毫安表的指针急剧地增加，有冒烟及绝缘烧焦现象，被试品发生不正常的响声等，应立即拉开电源刀闸，停止试验，查明原因。
——此位置可填写公司或团队名字——
220kV主变试验方案
主变试验方案2016年02月
目录 一、编制依据 1 二、工作内容 1 三、试验现场的组织措施 1 四、试验现场的技术措施 1 五、试验设备、仪器及有关专用工具 2 六、试验项目 2 七、试验现场的安全措施 11 八、危险点及控制措施 12
一、编制依据 1、GB50150－2006《电气装置安装工程电气设备交接试验标准》。 2、Q/GDW/Z-41-457-2008《国家电力公司电力设备状态评估试验规程》。 3、DL409-1991《电业安全工作规程》及市公司相关安全规定。 4、出厂技术文件及出厂试验报告。 二、工作内容 1、绝缘电阻及吸收比试验 2、直流电阻试验 3、接线组别及电压比试验 4、介质损耗tgδ及电容量试验 5、直流泄漏电流试验 6、交流耐压试验 7、局部放电试验 8、空载试验 9、绕组变形试验 三、试验现场的组织措施 1、试验工作负责人：XXX 负责标准化作业指导书的编写和执行以及现场工作的组织协调问题； 2、试验安全负责人：XXX 负责试验现场及周围的安全监督； 3、试验技术负责人：XXX 负责试验现场的技术问题； 四、试验现场的技术措施 1、变压器油试验合格后，方可进行试验。 2、断开三侧套管与引流线的连接，并将拆除后的引流线用绳索固定好，其导头子与套管的距离应满足试验要求，不得少于5米。 3、电流互感器二次严禁开路。 4、套管试验后末屏接地必须恢复。
5、试验完毕或变更接线，应严格按照停电、验电、充分放电、挂地线的顺序进行，以防电击伤人。 6、在被试设备和加压设备周围加装安全围栏并向外悬挂“止步，高压危险”标示牌。 五、试验设备、仪器及有关专用工具 1、交接试验所需仪器及设备材料： 2、所以的设备必须送检合格。 六、试验项目 1、变压器绕组直流电阻的测量 （一）、试验目的 检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况； （二）、试验时使用的仪器
35kV变压器耐压试验试验方案
35kV变压器耐压试验试验方案 编制： 审核： 批准： XXX公司 2010年X月X日
1、试验对象： 安装位置及调度号： 厂家：； 型号：； 额定电压：； 额定电流： 出厂工频耐受电压：； 2、试验目的： 考验被试品绝缘承受各种过电压能力的有效方法。交流耐压试验的电压、波形、和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，能真实有效地发现绝缘缺陷。它对判断电气设备能否继续运行具有决定性的意义，也是保证设备绝缘水平，避免发生绝缘事故的重要手段。本次试验主要考察高压侧对低压侧及地的主绝缘情况。 3、试验设备的选择： 1、试验设备电压等级的确定。确认被试品的试验电压值Ut（35kV油浸式变压器交接大修的试验电压为68kV；干式的为60kV），试验设备的额定电压应高于试验电压。 2、试验设备容量的确定。根据被试品的高对低地的电容量Cx，确定试验设备的一次电流I
≥ωCxUt。用串联谐振试验设备进行耐压时应根据试验设备的电感L和Cx计算出谐振频率f=1/2π√LC是否在试验设备的频率范围内，如不满足仪器使用条件应加必要的补偿措施。 4、规范性引用文件： 电气设备进行交流耐压试验及局部放电试验应符合GB50150-91《电气装置安装工程电气设备交接试验标准》和DL/T 474.4-2006《现场绝缘试验实施导则交流耐压试验》，同时满足《华北电网有限公司电力设备交接和预防性试验规程（2008版）》的要求。 电气设备交流耐压试验安装全部完成、常规特性试验全部结束且试验合格后方可进行，对油浸式变压器要注意在耐压前油的各式试验均合格。 5、组织措施及安全技术措施（准备工作）： 1、试验人员严格遵守《国家电网公司电力安全工作规程》及现场标准 化作业指导书（卡）。 2、试验现场装设安全围栏，试验时应有专人看守，试验人员进入现场 必须戴安全帽，高空作业必须系好安全带。 3、试验前检查试验设备，确保各部件正常，各项保护功能正常，做好 试验仪器设备的防雨、防晒的措施。 4、试验回路接线，设专人检查无误后方可通电试验。 5、试验时，被试品周围有关设备应可靠接地。 6、试验人员应听从指挥，不得擅自操作，改接线或试验结束后，不要 马上靠近或接近高压设备，待悬挂接地线后，确保残余电荷释放安 全后，方可进行工作。 7、确认被试品与系统有明显断开点，经验电确认无电并挂接地线后方 能在被试品上进行工作。 8、试验现场应设围栏，并挂标示牌； 9、确认被试变压器铁芯可靠接地。高压侧短路接高压，低压侧短路接
电线、电缆耐压试验安全操作规程
编号：CZ-GC-03544 ( 操作规程) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 电线、电缆耐压试验安全操作 规程 Safety operation procedures for withstand voltage test of wires and cables
电线、电缆耐压试验安全操作规程 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。 1．电缆检验人员必须遵守电气高压试验一般规程。 2．所有试验工作人员在进行试验工作之前，必须穿戴好规定的 防护用品，否则不准工作。 3．所有电缆的全部电气试验，要放在指定的试验场内进行。不 准在试验场外、跨场、或接临时线路试验。 4．所有安全指示系统：门开关、电铃、信号灯等，必须保持灵 敏。失灵时要及时修复。 5．试验工作人员在试场内进行工作时，首先断电，试场门应始 终开着。门上应挂“试验场所带电，严禁入内”的警示牌。 6．试场金属隔栏，电气设备外壳及保护装置均要牢固接地。其 接地电阻不大于相应标准的规定。 7．所有电气设备，操作台部位地坪上，必须铺有绝缘橡皮垫， 以防触电。
8．进行耐压试验的场地遮栏上应有“高压危险”等警示牌。试验工作人员在进入试场工作之前必须注意高压信号灯，信号灯亮时不准进入试场。 9．在剥电缆两端头护层(麻被、钢带、铅皮)时，要防止所用工具(刀、钳、剪)及钢带铅皮等将人碰伤。剥下之废料要及时清理出试场。 10．剥开电缆两端头护层的长度，以满足试验要求为准，不宜过长。不要损伤接近铅皮处的总绝缘。 11．确信接线无错、漏、试场上无人得知清场信号后，由主试人员关门通知方可送电。 12．电缆送电试验后，须等1～2分钟后，电缆无击穿、放电等现象再离开。 13．点燃喷灯时必须远离油库及电缆，喷灯打气时不宜压力过高。加油时必须熄灭喷灯。使用喷灯时应注意防止烧伤。 14．进行电缆试验前，必须详细检验试验设备、仪器和其它测量线路是否正常良好，调压器在零位。
110k V主变感应耐压试验方案
110k V主变感应耐压试验方案 一、主变铭牌 型号：SFZ9—40000/110 接线方式：YNd11 额定容量：40 MV A 厂家：江苏华鹏变压器有限公司额定电压：110/35kV 出厂序号：2001-207 额定电流：209.9/659.8 A 冷却方式：ONAF 绝缘水平：LI480AC200—LI325AC140/LI250AC95 二、试验依据 依据ICE标准及厂家标准 三、试验项目及要求
1. 高压侧试验电压： U1 =200×0.85 =170 kV 试验频率： f = 200 Hz 试验时间： S =60×100/f =30 s 2. 低压侧激磁电压： U2 =11×1.62 = 17.820 kV 系数：5 .1*3/121170 62.1 四、电压测量： 1. 高压侧采用高压分压器直接测量： U = 170 kV （若采用高压分压器对中性点测量： U = 170/3 =56.6 kV ） 2. 低压侧采用PT 测量： K = 50000/200 = 250 u = 17820/250 = 71.28 V 五、过电压保护： Q2： 放电电压 275 kV （铜球 Φ=25 cm 球隙δ=12 cm ） Q1： 放电电压 69 kV （铜球 Φ=15 cm 球隙δ=4 cm ） 六、试验步骤： 1. A 相端部耐压 BC 相支撑接地 a 相加压c 相接地 2. B 相端部耐压 AC 相支撑接地 b 相加压a 相接地 3. C 相端部耐压 AB 相支撑接地 c 相加压b 相接地 七、试验设备、仪器、仪表：
八、注意事项： 1.试验前对套管等（升高座）充分排气； 2.注意人身安全，特别是防止自励磁升压。
110kV断路器,母线等设备的交流耐压试验技术方案
BPXZ-HT-500kVA/1000kV调频式串联谐振试验装置 一、被试品对象及试验要求 满足试验电压不超过1000kV，试验电流不超过0.5A的电气设备的交流耐压试验。 二、工作环境 1.环境温度：－150C–45 0C; 2.相对湿度：≤90%RH; 3.海拔高度: ≤1000米； 三、装置主要技术参数及功能 1.额定容量：500kVA； 2.输入电源：单相380V电压，频率为50Hz； 3.额定电压：1000kV； 4.额定电流：0.5A； 5.工作频率：30-300Hz； 6.波形畸变率：输出电压波形畸变率≤1%； 7.工作时间：额定负载下允许连续5min；过压1.1倍1分钟； 8.温升：额定负载下连续运行5min后温升≤65K； 9.品质因素：装置自身Q≥30(f=45Hz)； 10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11.测量精度：系统有效值1.5级； 四、设备遵循标准 GB10229-88 《电抗器》 GB1094 《电力变压器》 GB50150-2006 《电气装置安装工程电气设备交接试验标准》 DL/T 596-1996 《电力设备预防性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 五、装置容量确定 结论：装置容量定为500kVA/1000kV，分四节电抗器，电抗器单节为125kVA/250kV/0.5A
通过组合使用能满足上述被试品的试验要求。 六、系统配置及其参数 1.激励变压器JLB-20kVA/40kV/0.4kV 1台 a)额定容量：20kVA； b)输入电压：380V，单相； c)输出电压：40kV ； d)输出电流：0.5A； e)结构：干式； f)重量：约120kg； 2.变频电源BPXZ-HT-F -20kW/380V 1台 a)额定输出容量：20kW b)工作电源：380±10%V（单相），工频 c)输出电压：0 – 400V，单相， d)额定输入电流：52.6A e)额定输出电流：50A f)输出波形：正弦波 g)电压分辨率： 0.01kV h)电压测量精度：0.5% i)频率调节范围：30 – 300Hz j)频率调节分辨率：≤0.1Hz k)频率稳定度： 0.1% l)运行时间：额定容量下连续5min m)额定容量下连续运行5min元器件最高温度≤65K; n)噪声水平：≤50dB o)可实现以下功能 1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单 2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3 分钟(全频扫). 频率分辨率0.1Hz 3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
电力变压器的交流耐压试验
10kV/1000kVA电力变压器的交流耐压试验 DAXZ-25kV/50kV调频式串联谐振耐压装置 关键词 交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、谐振耐压装置、变压器交流耐压试验 概述 变电站电气设备交流耐压谐振装置，采用串联谐振的原理满足高电压的交/直流耐试验 摘要 方案型号：DAXZ-25kV/50kV 方案名称：调频式串联谐振耐压装置 参考标准：GB50150-2006,DL/T849.6-2004 生产厂家：武汉鼎升电力自动化有限责任公司 参考阅读：https://www.360docs.net/doc/1a6712382.html,/102/index.html 方案：电缆谐振试验解决方案 方案：发电机谐振试验装置方案 方案：变电站电器设备谐振装置 方案：CVT校验用谐振升压方案 方案：电缆耐压变频谐振试验方案 方案：发电机交流耐压谐振方案 声明
版权所有? 2014武汉鼎升电力自动化有限责任公司 一、被试品对象及试验要求 1.10kV/1000kVA电力变压器的交流耐压试验，试验频率45~65Hz,电容量≤0.01μF，试 验电压28kV。 二、工作环境 1.环境温度：－150C –45 0C; 2.相对湿度：≤90%RH; 3.海拔高度: ≤2500米； 三、装置主要技术参数及功能 1.额定容量：25kVA； 2.输入电源：单相380V电压，频率为50Hz； 3.额定电压：25kV；50kV； 4.额定电流：1A；0.5A； 5.工作频率：30-300Hz； 6.波形畸变率：输出电压波形畸变率≤1%； 7.工作时间：额定负载下允许连续5min；过压1.1倍1分钟； 8.温升：额定负载下连续运行5min后温升≤65K； 9.品质因素：装置自身Q≥30(f=45Hz)； 10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11.测量精度：系统有效值1.5级； 四、设备遵循标准 GB10229-88 《电抗器》 GB1094 《电力变压器》 GB50150-2006 《电气装置安装工程电气设备交接试验标准》 DL/T 596-1996 《电力设备预防性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》
交流耐压试验安全操作规程正式版
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.交流耐压试验安全操作规 程正式版
交流耐压试验安全操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 1.试品做系统耐压试验，须在其他非破坏性试验、绝缘油耐压试验合格后进行。 2.试验用的电源应尽量采用正弦波。 3.大容量的试品，做交流耐压试验前，应考虑所用试验变压器及试验电源的容量。 4.电气设备做交流耐压时，设备和表计的选择及现场布置和线路连接应正确无误，高压部分需保持足够的安全距离，通电前做全面检查。 5.试验时，试品和试验设备应妥善接
地。 6.被试品表面应清洁、干燥，安置状况应符合实际使用情况。 7.变压器、发电机等贵重设备，在试验电压升至40%以后，必须均匀升压(约为每秒3%)。 8.操作步骤 a.根据接线图接线后，经检查确认无误后，方可送电试验。 b.试验前应认真检查所配限流电阻是否符合规定，调压器是否在零位，电压表量程是否适用。 c.连接好试验变压器与被试品的连线后合上电源刀闸，开始试验。 d.当升压到试验电压值后，开始计算
河南500KV变电站主变压器中性点#GIS#HGIS耐压试验方案.doc
河南500KV变电站主变压器中性点#GIS#HGIS耐压试验方案.doc
开封**500kV变电站工程 主变压器中性点/GIS/HGIS耐压试验方案 河南***工程公司 开封**500kV变电站工程施工项目部 2013年8月
审批页 批准：年月日质量审核：年月日技术审核：年月日编制：年月日
目录 一、变压器中性点耐压试验方案........ . (1) 二、GIS/HGIS交流耐压试验方案据....... ..... (1)
变压器中性点耐压试验方案 一：试验目的: 变压器中性点交流耐压试验是鉴定变压器设备绝缘强度最直接的方法,它对于判断变压器设备能否投入运行具有一定的意义, 也是考察变压器设备绝缘水平、避免发生绝缘事故的重要手段。 二：试验依据： 1)《电气装置安装工程电气设备交接试验标准》- GB50150-2006 2)《现场绝缘试验实施导则》-DL474.4 3)厂家有关技术资料 三：试验条件: 1)主变常规试验完毕，各项试验数据合格。 2)试验前保证足够的安全距离。 3)CT二次绕组短接接地。 四：人员组织机构 试验负责人：李林 安全负责人：黄卫公 试验人员：胡守业、陶魏、王园园 其它配合人员：厂家 五：试验设备准备： 5.1变压器相关参数 型号： ODFS-400000/500 额定容量： 400MVA 额定电压：525/√3/230√3/66kV连接组别标号：Ia0i0 出厂日期：2013年 制造厂家：重庆ABB变压器有限公司
试验电源容量300kVA,有变电站单台站用变压器（容量不小于200kVA）六：试验接线及计算 6.1试验接线：例（以500kV主变A相为例） BPD：300kW变频电源柜输出电压0-365V 电流0-800A 频率30-300Hz 标准正弦波
电气高压试验安全操作规程示范文本
电气高压试验安全操作规 程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
电气高压试验安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1．电气试验的产品或设备的有关技术文件。应规范齐 全、完整。试验工艺(含装夹具等)均应经安全技术论证，并 由同级安全技术部门认可。修改试验工艺必须经单位技术 负责人核准其安全技术措施，并由安全技术部门督促检 查。 2．高压试验工作人员必须经安全技术教育培训，熟悉 试验规范并应遵守《电气运行安全操作规程》的有关规 定。每一批(或每一次)试验开始前必须填写危险作业审批 单，落实安全措施。 3．高压试验项目均须填写试验卡片。其中应包括：试 验任务、项目、标准、安全措施和注意事项。对复杂的试 验，还应包括试验方法，试验接线，使用仪器和表计的数
量，规格以及预计的试验，应该拆除的接线，接地的部分等。操作时，必须戴高压防护手套。 4．工作前的准备工作包括： (1)遵守电工作业的一般规定； (2)工作前，由工作负责人向作业组人员讲解工作内容，注意事项，并明确进行分工，有关内容应记录或录音； (3)作业组人员按试验卡片规定的任务，准备并检查全部仪器、工具，检查接线，试验用的装夹具绝缘均须可靠，不得使用“鳄鱼夹”等有金属裸露或可导电材料； (4)到现场后，由工作领导人或负责人，持工作票核对试验卡片与现场条件是否相符，是否适合所要求的工作； (5)工作负责人和作业组人员共同选定接地点，高压试验线的途径，被试设备与高压试验的连接位置。 5．电工试验场所应采用封闭式，禁止非工作人员进
35kV高压开关柜及母线的交流耐压试验的技术方案
35kV高压开关柜及母线的交流耐压试验的技术方案
BPXZ-HT-108kVA/108kV 调频式串联谐振试验装置 一、被试品对象 1、35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116 μF，试验频率为30-300Hz，试验电压52kV。 2、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz， 试验电压68kV。 3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压 不超过100kV。 工作环境 1.环境温度：－150C–45 0C; 2.相对湿度：≤90%RH; 3.海拔高度: ≤2500米； 二、装置主要技术参数及功能 1.额定容量：108kV A； 2.输入电源：单相380V电压，频率为50Hz； 3.额定电压：108kV；27kV； 4.额定电流：1A；4A； 5.工作频率：30-300Hz； 6.波形畸变率：输出电压波形畸变率≤1%； 7.工作时间：额定负载下允许连续60min； 8.温升：额定负载下连续运行60min后温升≤65K； 9.品质因素：装置自身Q≥30(f=45Hz)； 10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11.测量精度：系统有效值1.5级； 三、设备遵循标准 GB10229-88 《电抗器》 GB1094《电力变压器》
GB50150-2006《电气装置安装工程电气设备交接试验标准》 DL/T 596-1996 《电力设备预防性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900《电工名词术语》 GB/T16927.1~2-1997《高电压试验技术》 四、装置容量确定： 35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。 频率取50Hz 试验电流 I=2πfCU 试 =2π×50×0.116×10-6×52×103=1.89A 对应电抗器电感量 L=1/ω2C=90H 设计四节电抗器，使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H 验证：1、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为 45-65Hz，试验电压68kV。 使用电抗器4节串联,此时电感量为90*4=360H， 试验频率f=1/2π√LC=1/(2×3.14×√448×0.015×10-6)=65Hz。 试验电流 I=2πfCU 试 =2π×65×0.015×10-6×68×103=0.42A 装置容量定为108kVA/108KV/27kV;分四节电抗器，电抗器单节为27kVA/27kV/1A/90H 通过组合使用能满足上述被试品的试验要求。 五、电抗器使用关系表 设备组合被试品对象 电抗器 27k V A/27k V 四节 激励变压器 输出端选择 35kV电缆500m以内使用电抗器二节串联二级并联3kV 35kV变压器使用电抗器四节串联3kV 35kV高压开关柜及母线使用电抗器四节串联5kV 六、系统配置及其参数
2#主变交流耐压试验方案(精选、)
110KVXX扩输变工程2#主变 交流耐压 试 验 方 案 二零一二年二月
110KVXX扩输变工程2#主变交流耐压试验方案编制: 审核: 批准: 编制日期
目录 1.试验目的 2.变压器主要参数 3.试验设备 4.试验程序 5.试验标准 6.试验条件及方法 7.危险点分析和预控措施
摘要：本方案提出了110KV XX扩输变工程2#主变交流耐压试验的试验准备、试验程序、试验接线以及安全措施等内容。 关于词：变压器交流耐压试验方案 一、试验目的 检验新投运一次设备的绝缘是否完好。电力变压器投运前的试验，以检查设备的制造及安装质量，保证其安全投入运行。 二、变压器主要参数 XXXXXXXX 三、试验设备 试验仪器用VFSR变频串联谐振试验装置及其他辅助测量仪器工具等。配置为： 1.变频电源（VFSR-220/220 1台） 输入电压380V，三相，50Hz 输出电压：0～440V 输出容量：20kW 输出电流：50A 频率调节范围：20～300Hz 2.励磁变（YD-20/20 1台并联） 输入：400V ，50A 输出：11.2KV/12.3KV/13.8KV额定容量：20kW 3. 试验电抗器（YDTK-55/55 6只并联） 额定电压：55kV 20Hz ~ 300Hz 额定电流：1A 额定容量：55kVA 4.分压器（TRF-200/0.01 1只）
电容量：10000pF 额定电压：200kV 5.其他辅助测量仪器工具等 四、试验程序 1、绝缘电阻试验 2、交流耐压试验 3、绝缘电阻试验 五、试验标准 1、GB 50150-2006《电气装置安装工程电气设备交接试验标准》。 2、试验项目： 六、试验条件 1、被试变压器组装完毕，真空注油后应静止48小时以上。变压器本体已放气。 2、变压器高压侧、中压侧、低压侧及中性点所有一次线与外部连接线拆除，拆除的外部架空线及连接母排三相短路并接地，与变压器高压、中压、低压侧的距离满足耐压试验要求。套管CT二次侧应短路接地。 3、变压器的现场常规试验项目，如绝缘电阻、吸收比（极化指数）、
耐压试验安全操作规程通用版
操作规程编号：YTO-FS-PD306 耐压试验安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
耐压试验安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1．所有试验工作人员在进行试验工作之前，必须穿戴好规定的防护用品，否则不准工作。 2．所有电缆的全部电气试验，要放在指定的试验场内进行。不准在试验场外、跨场、或接临时线路试验。 3．所有安全指示系统：门开关、电铃、信号灯等，必须保持灵敏。失灵时要及时修复。 4．试验工作人员在试场内进行工作时，首先断电，试场门应始终开着。门上应挂"试验场所带电，严禁入内"的警示牌。 5．试场金属隔栏，电气设备外壳及保护装置均要牢固接地。其接地电阻不大于相应标准的规定。 6．所有电气设备，操作台部位地坪上，必须铺有绝缘橡皮垫，以防触电。 7．进行耐压试验的场地遮栏上应有"高压危险"等警示牌。试验工作人员在进入试场工作之前必须注意高压信号灯，信号灯亮时不准进入试场。 8．在剥电缆两端头护层(麻被、钢带、铅皮)时，要防
110kVGIS局放、耐压试验方案
110kV GIS 交流耐压试验方案 【摘要】方案提出了 110kV 变电站 110kV GIS 交流耐压试验的加压程序、试验接线、方法、安全措施及配合事项等内容。 一、工程概况： 本工程为新建 110kV 变电站工程， 110kV 部分采用 SF6 封闭式组合电器（以下简称GIS）设备。110kV进线2个间隔、出线3个间隔、分段2 个间隔、母线3段为一体的GIS,采用厦门高压开关电气股份有限公司的设备。电气接线选择两线三变扩大外桥接线方式。 GIS 型号为 LWG2-126 ，属于 SF6 气体绝缘金属封闭开关设备。 二、试验目的： 为了检查GIS总体安装后的绝缘性能是否完好，验证是否存在各种隐患（如内部如遗留杂物、安装工艺不良、运输过程中引起内部零件移位等原因，可能会改变原设计的电场分布而造成薄弱环节和隐患），所导致内部故障或可能会在运行中造成重大事故。为保证该设备安全投入运行，故进行交流耐压试验。 三、试验依据： 1、GB 50150-2006 《电气装置安装工程电气设备交接试验标准》 2、GB 7674 －1997 《72.5 kV 及以上气体绝缘金属封闭开关设备》 3、Q/FJG10029 ， 2-2004 福建省电力有限公司企业标准《电力设备交接和预防 性试验规程》第 7.1.1 条规定，试验电压值为出厂试验电压的 80%。产品出厂试验电压断口及导体对地 110kV 为 230kV ，现场交接试验电压断口及导体对地 110kV 为 184kV
4、 I EC517 和 GB7674 均认为试验电压频率在 10-300Hz 范围内与工频电压试 验基本等效。 5、 GIS 生产厂家（厦门高压开关电气股份有限公司）出厂试验报告及有关技术 文件。 四、人员组织： 1 、项目经理： 2 、技术负责： 3 、现场负责人 : 4、现场试验负责人及数据记录： 5 、被试 GIS 一、二次回路短路接地与放电、并将升压设备的高压部分短路负 责人：，监护： 6、试验设备接线及实际加压操作负责人：，监护： 7、现场安全员： 8、试验技术人员共 4 人，辅助工若干人 9、外部协助人员：现场安装人员，监理及业主代表等人员。 五、试验设备： 变频交流串联谐振装置试验设备及相关参数如下： 1 ）变频电源（ HDSR-F 主机 1 台） 2 ）励磁变（ HDSR-F-B81X 1 台） 3 ）试验电抗器（ HDSR-F-L32/58 4 只） 4）分压器（ HDSR-F-C250 1 只） 5）高压引线、放电杆及附件 1 套 6 ）2500V 高压绝缘电阻仪 1 只
交流耐压试验作业指导书
Q/YNDW 云南电网公司企业标准 Q/YNDW 113.2.187－2006交流耐压试验作业指导书 2006-05-20发布 2006-05-30实施 云南电网公司发布
前言 为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司组织，编写了目前我公司交流耐压试验作业指导书。编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。该指导书纳入公司生产技术管理标准体系。 本指导书由云南电网公司生产技术部提出。 本指导书由云南电网公司生产技术部归口。 本指导书由云南省电力试验研究院（集团）有限公司负责编写。 本指导书主编人：陈宇民 本指导书主要起草人：陈宇民 本指导书主要审核人：崔志刚郑易谷 本指导书由云南电力试验研究院（集团）有限公司负责修编。 本指导书修编人：陈宇民 本指导书审定人：赵建宁 本指导书批准人：廖泽龙 本指导书由云南电网公司生产技术部负责解释。
目次 1 目的 (4) 2 适用范围 (4) 3 引用标准 (4) 4 支持性文件 (4) 5 技术术语 (4) 6 安全措施 (5) 7 作业准备 (6) 8 作业周期 (6) 9 工期定额 (6) 10 设备主要技术参数 (6) 11 作业流程 (6) 12 作业项目、工艺要求及质量标准 (6) 13 作业中可能出现的主要异常现象及对策 (9) 14 作业后的验收和交接 (9)
交流耐压试验作业指导书 1 目的 本作业指导书提出了高压电气设备交流耐压试验所涉及的试验接线、试验设备、试验方法和注意事项等技术细则，以规范交流耐压试验作业、提高试验质量。 交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。 2 适用范围 本作业指导书适用于云南电网公司供电企业高压电气设备的交流耐压试验作业。 3 引用标准 下列标准所包含的条文，通过引用而构成本作业指导书的条文。本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。 GB 50150-91《电气装置安装工程电气设备交接试验标准》 GB/T 2900.1994 《电工术语高电压试验技术和绝缘配合》 DL 408—91《电业安全工作规程（发电厂和变电所电气部分）》 DL 474.4-1992《现场绝缘试验实施导则交流耐压试验》 Q/CSG 1 0007—2004《电力设备预防性试验规程》 4 支持性文件 《云南电力技术监督系统》（待批） 5 技术术语 5.1 闪络 沿介质表面发生的破坏性放电； 5.2 击穿 介质中发生的破坏性放电； 5.3 工频试验变压器 产生工频高电压的试验用变压器 5.4 串级工频试验变压器 由几台工频试验变压器串接以获得较高试验电压的变压器 5.5 工频谐振试验变压器 改变变压器的激磁电抗，可与负载电容发生谐振的试验变压器； 5.6 串联谐振试验设备
kV变电站交流耐压试验的技术方案
BPXZ-HT-200kVA/200kV一体式变频串联谐振升压装置 一、被试品对象及试验要求 1、110kV变电站交流耐压试验，试验频率为30-300Hz,试验电压≤200kV。 二、工作环境 1.环境温度：－150C–40 0C; 2.相对湿度：≤90%RH; 3.海拔高度: ≤2500米； 4.车载式：依维柯三排座工程车； 三、装置主要技术参数及功能 1.额定容量：200kV A； 2.输入电源：单相220V电压，频率为50Hz； 3.额定电压：200kV； 4.额定电流：1A 5.工作频率：30-300Hz； 6.波形畸变率：输出电压波形畸变率≤1%； 7.工作时间：额定负载下允许连续5min；过压1.1倍1分钟； 8.温升：额定负载下连续运行5min后温升≤65K； 9.品质因素：装置自身Q≥30(f=45Hz)； 10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11.测量精度：系统有效值1.5级； 12.可实现以下功能 1)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时, 系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频 率电压曲线。 2)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示 用户电压异常波动,由用户根据试验情况进行操作 3)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出 4)软件经过严格模拟运行检验，运行安全、稳定、可靠，变频器系统参数设置中有 外接分压器变比参数设置。 5)液晶显示屏可显示电源电压和电流；高压输出的频率、电压 6)保护功能：具有断电、过流、过压及闪络保护功能； a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整
电容器试验安全操作规程(标准版)
电容器试验安全操作规程(标 准版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0457
电容器试验安全操作规程(标准版) 1．试验人员应做好试验前的准备工作，熟悉电容器的试验方法，掌握设备性能，按操作规程进行试验。 2．遵守电气高压试验一般规程。 3．检查设备信号灯、连锁开关是否正常及绝缘距离的可靠性。 4．电气试验必须两人以上方能进行。一人接完线，应由另一人检查后，方可进行试验。 5．不许拆动固定接线，不许拉临时线(如特殊需要，用后必须拆除)。 6．操作者进行试验时，应戴上防护用品，站在橡胶绝缘垫上。 7．试验过程中，不可随便离开操作台，如要离开，必须有人代替。 8．试验过程中，发现问题必须排除故障后，才能继续试验。
9．每次电源闸刀开关分，合一次，试验电容器都要进行放电。直流耐压试验后，必须用自动放电棒或手动放电棒将被试晶进行放电。放电棒应可靠接地。 10．试验结束后切断电源、水源，整理工作场地，锁好门窗，闭上电源、水源。 11．开动吊车及其它起重运输设备，应按照相应的操作规程进行操作。 12．无关人员在试验时不准进入试验间。 ——摘自《机械工人安全技术操作规程》 XXX图文设计 本文档文字均可以自由修改
交流耐压试验方案41.
10kV设备交流耐压试验方案
5 5 1. 适用范围 2. 编写依据 3. 作业流程 4. 作业准备 4.1人员配备 ............ 4.2工器具及仪器仪表配置 5 .作业方法 5.1设备概况： ........................ 5.2试验 .............................. 5.3 10K V 开关设备交流耐压试验加压方法; 5.5试验程序 ...................... 6.危险点辨识与预控
1.适用范围 交流耐压试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。本方案的编写参照国家标准、企业标准及相关的技术规范、规定。 本方案对10kV开关，CT,母线、变压器等交流耐压交接试验的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范。 2.编写依据 以及其它相关标准。
3.作业流程 1）作业（工序）流程图 4.作业准备
5.作业方法 5.1设备概况： 本站10kV开关柜设备采用北京潞电AB险司设备。 10kV设备接线方式采用双母线带母联开关接线方式, 5.2试验 1.1记录天气情况（天气良好，试品及环境温度不低于+5C，湿度不大于80%。 1.2工作人员配备：4-5人，并经年度安全考试合格。 1.3分配工作人员相关责任：按工作需要，办理相关工作票，到现场后首先由工作 负责人落实工作许可手续，再由变电站人员或施工单位指明工作范围并确认；在开始工作前向工作班组成员交代工作范围，并用围栏做好标识；工作过程中还应相互提醒； 1.4安全措施：试验场地需设安全围栏，并悬挂“高压危险“警示牌，试验过程中应 有专人监视，禁止与试验无关的人员靠近；在试验现场附近如有别的施工在进行，而且 影响到试验安全时，不得开始试验。应同相关单位协调，要求其暂停工作，必须确认符合安全要
电气绝缘材料耐压试验安全操作规程简易版
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编订：XXXXXXXX 20XX年XX月XX日 电气绝缘材料耐压试验安全操作规程简易版
电气绝缘材料耐压试验安全操作规 程简易版 温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 1．操作人员必须熟悉并掌握高压试验一般 规程以及本安全操作规程。 2．使用前必须检查设备是否良好，工作接 线和保护接零(地)是否可靠，其它安全措施是 否良好，并作好试验前的准备工作。 3．试验时最少应有两人在场，并有专人负 责监护。禁止其他非试验人员进入试验场地。 4．试验接通电源前，检查试验设备运行是 否良好，确认接线正确、接地可靠、调压器指 示在零位。接通电源后操作者必须站在绝缘垫 上，按程序操作。
5．试验中发现异常现象，应立即停电。待查明原因作出处理后方能继续试验。 6．每次试验完毕，应将调压器指示板调到零位，切断电源。 7．试验场地应有遮栏，通道应有专人警戒，遮栏上应挂有“高压危险”等警示牌。 8．除被试绝缘材料试样外，试验场地严禁堆放其它绝缘材料和其它易燃易爆物品。 ——摘自《机械工人安全技术操作规程》 该位置可填写公司名或者个人品牌名 Company name or personal brand name can be filled in this position

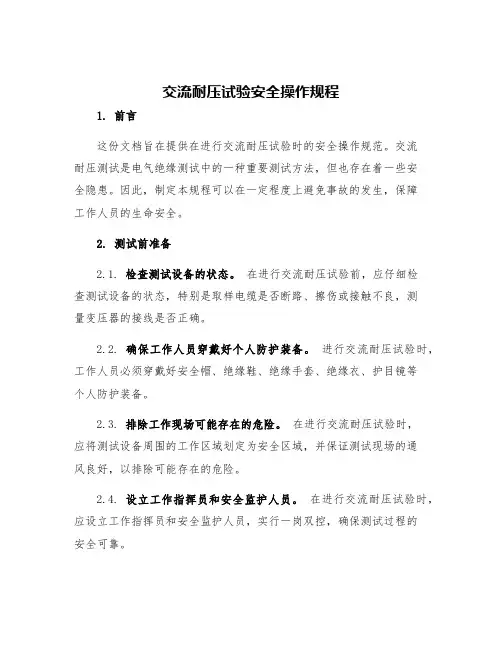

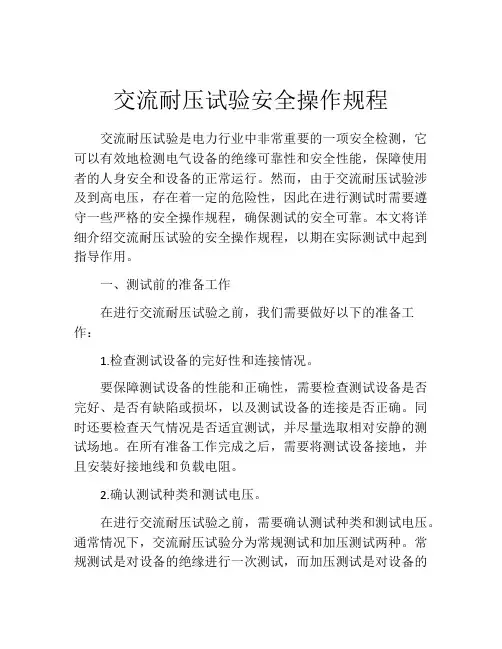

交流耐压试验安全操作规程
行业资料：________ 交流耐压试验安全操作规程 单位：______________________ 部门：______________________ 日期：______年_____月_____日 第1 页共5 页
交流耐压试验安全操作规程 1.试品做系统耐压试验，须在其他非破坏性试验、绝缘油耐压试验合格后进行。 2.试验用的电源应尽量采用正弦波。 3.大容量的试品，做交流耐压试验前，应考虑所用试验变压器及试验电源的容量。 4.电气设备做交流耐压时，设备和表计的选择及现场布置和线路连接应正确无误，高压部分需保持足够的安全距离，通电前做全面检查。 5.试验时，试品和试验设备应妥善接地。 6.被试品表面应清洁、干燥，安置状况应符合实际使用情况。 7.变压器、发电机等贵重设备，在试验电压升至40%以后，必须均匀升压(约为每秒3%)。 8.操作步骤 a.根据接线图接线后，经检查确认无误后，方可送电试验。 b.试验前应认真检查所配限流电阻是否符合规定，调压器是否在零位，电压表量程是否适用。 c.连接好试验变压器与被试品的连线后合上电源刀闸，开始试验。 d.当升压到试验电压值后，开始计算时间，并读取试验电压与电容电流值。1min后迅速均匀降压到零，拉开电源刀闸。 e.在升压和耐压过程中，如发现电压表指针摆动很大，毫安表的指针急剧地增加，有冒烟及绝缘烧焦现象，被试品发生不正常的响声等，应立即拉开电源刀闸，停止试验，查明原因。 第 2 页共 5 页
交流耐压试验安全施工作业票 一、危险点控制措施 1、高压试验设备的外壳必须接地。接地线应使用截面不小于4mm2多股软铜线。接地必须良好可靠，不得接在自来水管、暖气管及铁轨上。 2、被试设备的金属外壳应可靠接地。高压引线的接线应牢固并尽量缩短，高压引线必须使用绝缘物支持固定。 3、现场高压试验应在工作区域设临时遮栏或红白带，悬挂标示牌并设专人警戒，严防外人误入遮栏，接触高压。 4、高压试验必须有监护人监视操作。加压过程中，工作人员应精神集中，监护人应大声呼叫，传达口令应清楚准确。操作人员应穿绝缘靴或站在绝缘台上，并戴绝缘手套。 5、试验前应先核算被试物容量，再确定试验设备的容量。 6、高压侧必须用球隙保护或其它形式防过电压保护，高压操作箱内必须有过流保护装置。试验前，这些保护装置都必须认真整定。 7、被试物周围的设备高压侧需短路接地，以防感应电伤人、伤设备。 8、高压试验设备的高压电极，试验前要用接地棒接地，试验后被试设备必须放电后，试验人员方能进入现场。 9、用兆欧表测定绝缘电阻时，应检查被试物与电源明显断开，试验中要防止兆欧表电极与人体接触，试验后被试物必须放电。 10、在带电设备旁做试验，必须在其加压端先良好接地的情况下， 第 3 页共 5 页
