陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业

从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电

器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进

的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合

作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和

生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能

电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达

到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级

配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小

型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

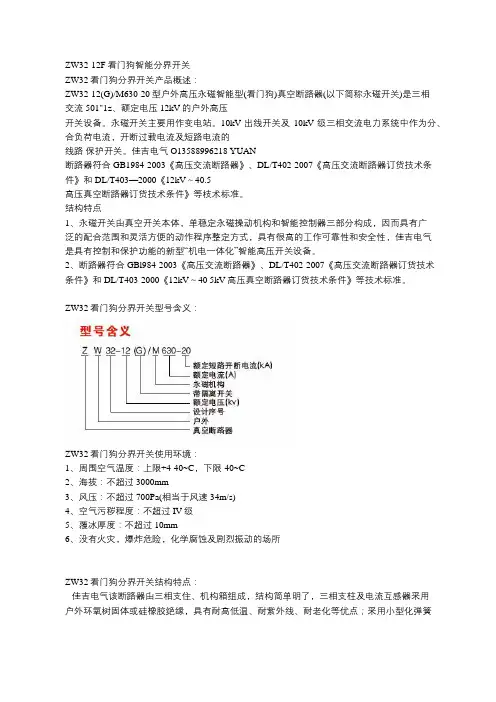

ZW32-12F/630-20“看门狗式智能型真空断路器”或“智能分界真空断路器”，其实就是真空断路器上，加上一套控制单元（通常包括：电压互感器、CPU处理器、通讯模块等），具备故障

检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地

故障和自动隔离相间短路故障。

看门狗开关（分界真空断路器）主要配置由真空分界断路器本体、RM100型控制器、外置电

压互感器三大部分组成，产品广泛用于10kV城市、农村配电网架空环网线路中作分段隔离

开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中

可作为分界开关，馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管

理模式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障

电流，实现自动切除单相接地故障和相间短路故障。

10kV高压开关柜整定计算书[综保整定计算].docx

10kV 高压柜整定计算书

机运事业部年月日审批记录单位签字日期编制审核分管副部长机运部长机电副总

10kV高压柜整定书已知： 110KV 变电所 10KV 母线三相短路电流为I s(3.c)=13.44Ka,母线短路容量 S k=3Uav I s(3.c)=1.732 ×10.5 ×13.44=244.4MW,电源电抗X S= Uav2/S K=10.52/244.4= 0.45 Ω。一、主井 10kV 高压柜整定计算书 (400/5) 根据目前主井主要用电设备用电负荷统计知总负荷为1818KW ，最大电机功率为1600KW, 高压柜到主井变电所采用的是YJV22 3×95mm 2电缆 ,400m 。

1 、线路电抗 X l = X 01 l=0.08 ×0.4=0.03 2 Ω 2 、总电阻∑R= R 01 l=0.221 ×0.4=0.0884 Ω 3 、总阻抗∑X=X S +X l =0.45+0.0032=0.4532 Ω 4 、线路末两相短路电流 I s (.2min ) = Un = 10000 =10875.48A 2 2 2 2 2 R X 20.0884 0.4532 5、线路最大长时工作电流： P Ir= 3 U cos 1818 = 3 10 0.8 =131A 6、过电流保护电流： Ig= Krel Kjz ×I max Kf Kj = 1.15 1.0 ×（ 1.5 1600 + 1818 1600 ） 0.85 80 3 10 0.8 3 10 0.8 =3.19A 取 3.2A 7、速断保护电流： Id= Krel Kjz ×I s (.3m ) ax Kj 根据现场经验，取 3 倍的线路最大长时工作电流进行整定。 Id= Krel Kjz ×3Ir Kj = 1..15 1.0 ×3×131 80

10kv高压开关柜结构工作原理

10kv高压开关柜结构及工作原理 10kv高压开关柜结构及工作原理 10kv高压开关柜 KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。一、结构概述： 1. 型号含义： 2. 结构：

图中：A---母线室 B---断路器手车室 C---电缆室 D---继电器仪表室 1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头； 7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线； 13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置； 18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。开关柜的柜体为组装式结构，开关柜不靠墙安装。柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。柜体外壳防护等级IP42,各小室间防护等级IP2X。 2.1 手车：手车由开关柜的主元件和推进用底盘车组成。手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁

2.2 手车室：

隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。静触头盒的隔板（活门）安装在手车室后侧。手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。 2.3 主母线室：

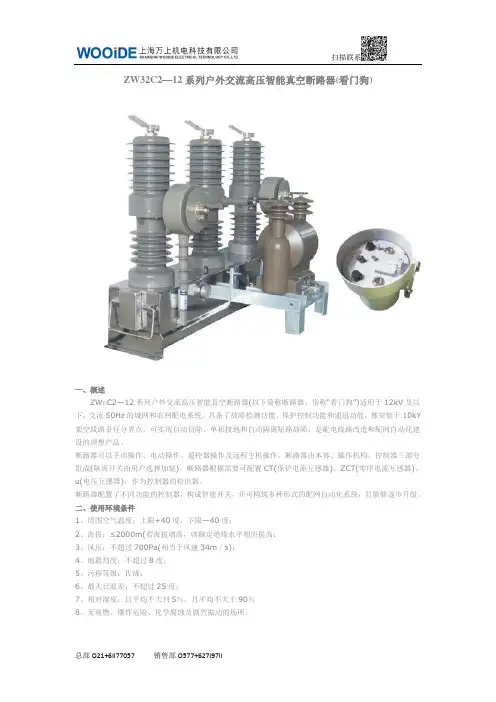

看门狗真空断路器

产品简介|JiangYinBaoGuang 从事户内外高压真空断路器：10KV、24KV、35KV、40.5KV规格齐全。智能型真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，户外智能分界真空断路器（俗称看门狗）主要采用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，变压性能可靠，绝缘强度高。本系列产品的操动机构为弹簧储能式，分为电动和手动两种。断路器符合GBl804、DL403、GBll022等标准的规定，无论是在正常使用条件还是在故障条件(特别是短路情况)下，只要在断路器的技术参数范围内，它就可以保证安全、可靠的运行于相应电压等级的电网中。主要符合以下国家标准：开关部分：GB1984 《高压交流断路器》GB/T11022-1999 《高压开关设备控制和设备标准的共同技术条件》控制终端部分：GB/T726-2000《继电器及装置基本试验方法》GB/T17626-1998 《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》（江阴宝光真空断路器型号） AB-3S-12/630-20 FZW28-12F/630-20 ZW32-40.5F/1600-31.5 ZW32-24F/630-25 ZW32-12/630-20 ZW32-12G/630-25 ZW32-12F/630-20

ZW20-12/630-20 ZW20-12F/630-20 VS1-12/630-20 ZW20-12看门狗真空断路器ZW20-12智能分界真空断路器ZW20-12高压真空断路器 VS1-24KV户内真空断路器1250A-4000A大电流真空断路器40.5KV户外高压真空断路器

ZW32真空断路器

ZW32-12真空断路器 1.概述 1.1产品型号及名称 ZW32-12/630-20型户外高压真空断路器 1.2主要用途 ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。 1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。可配重合控制器构成重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。智能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。可配用电子PT，从CT取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压；具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续

高压开关整定计算

高压开关柜整定地面配电室 1、名称：高压开关规格型号：GG1A-125 编号：1601 进线柜Ie=333A (1)过负荷保护整定值为： IZ仁K1le( K1") =X 333=400(A) 过流延时取CT=400/5=80 400/80=5 整定值取5A ( 2)速断整定值为： Id=K2 IZ1 (K2=a 5) =3X 400=1200A 400/5=80 1200/80=15( A) 为避免出现越级跳闸，取12A. 2、名称：高压开关规格型号：GG1A-03 编号：1602 额定电流300A 所带负荷2361KW Ie=227A CT=300/5 ( 1 )过负荷保护整定值为： IZ仁K1le( K1") =X 227=295(A) 过流延时取CT=300/5= 60 295/60= 根据井下设备实际情况，整定值取( 2)速断整定值为： Id=K2 IZ1 (K2=a 5) =3X 295=885A CT=300/5=60 885/60=( A) 为避免出现越级跳闸，取12A. 3、名称：高压开关规格型号：GG-1A-07编号：1607 额定电流300A 所带负荷320KW Ie=30.7A CT=50/5 ( 1 )过负荷保护整定值为： IZ仁K1le( K1") =X =(A) 取40A 过流延时取CT=50/5=10 40/10=4 根据设备实际情况，整定值取 ( 2)速断整定值为： Id=K2 IZ1 (K2=a 5) =5X 40=200A

50/5=10 200/10=20 整定值取20A 4、名称：高压开关规格型号：GG1A-07编号：1606 控地面630KVA变压器Ie=60. 6A CT=50/5 ( 1 )过负荷保护整定值为： IZ仁K1le( K1") =X =(A) 取80A CT=50/5 整定为8A ( 2)速断整定值为： Id=K2 IZ1 (K2=a 5) =3X 80=240A 50/5=10 240/10=24( A) 为避免出现越级跳闸，取22A. 5、名称：高压开关规格型号：GG1A-07编号：1604 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW ( 1 )过负荷保护整定值为： IZ仁K1le( K1") =X =(A) 取37A CT=505/=5 根据设备实际情况，整定值取5.5A ( 2)速断整定值为： Id=K2 IZ1 (K2=" 5) =5X37=185A CT=50/5 185/10= 根据设备实际情况，整定值取20A &名称：高压开关规格型号：GG1A-009编号：1612 控联络柜CT=400/5 Ie=333A ( 1 )过负荷保护整定值为： IZ仁K1le( K1") =X 333=(A) 取400A CT=400/5=80 400/80=5 整定为5A ( 2)速断整定值为： Id=K2 IZ1 (K2=a 5) =3X 400=1200A CT=400/5=80 1200/80=15 为避免出现越级跳

高压开关柜结构

高压开关柜结构一、KYN高压开关柜（出线柜）结构 KYN高压开关柜由固定的柜体和真空断路器手车组成。就开关柜而言，进线柜或出线柜是基本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。本章以出线柜（如图1）为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。图1 KYN进线或出线柜基本结构剖面图 A、母线室 B、断路器室 C、电缆室 D、低压室 1、母线 2、绝缘子 3、静触头 4、触头盒 5、电流互感器 6、接地开关 7、电缆终端 8、避雷器 9、零序电流互感器 10、断路器手车 10.1、滑动把手 10.2、锁键（联到滑动把手） 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15.1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17.1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20.3、锁舌 1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。三个高压室的顶部都装有压力释放板。出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释

放板释放出来。相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。低压室D装配成独立隔室，与高压区域分隔开。隔板将断路器室B和电缆室C隔开，即使断路器手车移开（此时活门会自动关闭），也能防止操作者触及母线室A和电缆室C内的带电部分。卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。 2. 开关柜面板开关柜面板分为二部分：仪表门，开关仪表门。仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。图2 开关柜面板 1 仪表； 2 电磁分合闸按钮； 3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗； 7 柜内照明开关；8 高压带电显示；9 指示灯；10 电气接线图；11 接地开关操作插 3. 断路器室断路器手车装在有导轨的断路器室B内，可在运行、试验（隔离）两个不同位置之间移动。当手车从运行位置向试验（隔离）位置移动时，活门会自动盖住静触头，反向运行则打开。手车能在开关柜门关闭的情况下操作，通过门上的观察窗可以看到手车的位置、手车上的ON（断路器合闸）/OFF（断路器分闸）按钮、合分闸状态指示器和储能/释放状况指示器。
