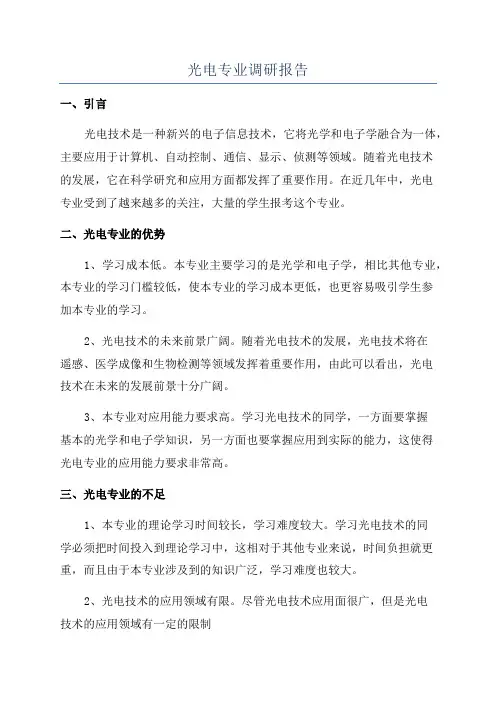

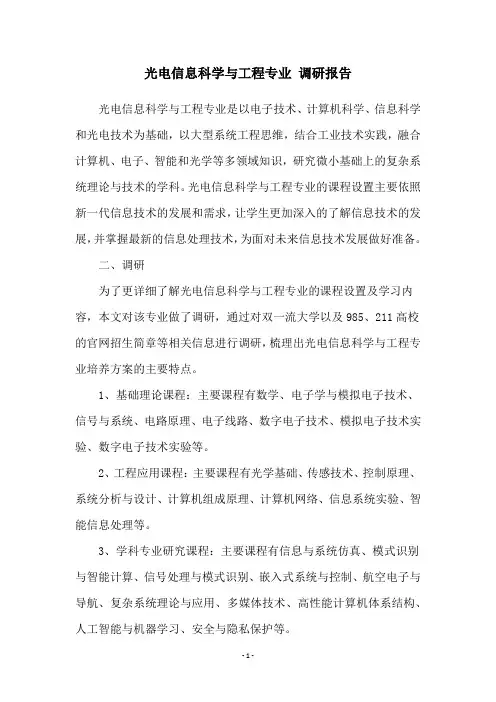

光电专业调研报告

光电专业调研报告

学校：东华大学

日期：

院系：理学院专业：光电子技术班级：光电1002班学号：100150227 姓名：买买提明·玉麦尔2013年07月15日

光电专业调研报告

光电专业概述：光电子技术由光子技术和电子技术结合而成的新技术，涉及光显示、光存储、激光等领域，是未来信息产业的核心技术。光电子技术专业具有省财政支持的校内生产性实训基地——光电子应用技术实训基地，光电子技术专业承担了教育厅创新人才培养改革试点项目，师资力量强，业务水平高。专业着力为全省led产业的培养高技术应用性人才。

光电”顾名思义，当然跟光与电有着密不可分的关系，依照光电使用的性质不同，将光电产业分为七大领域：光电材料与组件；光电显示器；光学组件与器材；光输入；光储存；光纤通讯；激光及其它光电应用。

但由领域的分类不太容易分辨出产品的归属，如果由产品的性质来归类可能会比较容易了解与记忆，一般来说照产品的不同可略分为五个项目：光信息－包括光驱、影像扫描仪、传真机、激光打印机等。

光电组件－包括发光二极管、液晶显示器、光耦合器等。

光学器材－包括相机、镜片、投影机、幻灯片、望远镜等。

光纤通讯－包括光纤、光传输系统的接受器及连接器等。

光电应用－包括光电检测与控制、激光加工与医疗等。

中国光电行业现状：

近20多年来，中国的改革开放，使中国的激光、光电子科学事业的发展面向应用市场，面向世界，面向未来，取得了前所未有的进步。在多项国家级战略性科技计划中，激光、光电子技术受到重视。“863”计划七大领域中有激光技术和光电子技术（包括用于信息领域的激光技术）, 1995年又增列了“惯性约束聚变”（高功率激光及激光核聚变）项目。国防预研光电技术作为跨部门项目正式立项。国家“六五”和“七五”攻关计划，激光、光电子技术被列为重大项目。此外，国家自然科学基金1986－1998年间资助多项激光、光电子技术领域的研发。经过“八五”攻坚和“九五”拼搏，在激光、光电子方面取得了可喜的成绩： (1) 建立了6个（北京、武汉、上海、石家庄、深圳和长春）光电子成果转

化产业基地；

（2）自2000年以来，各地兴建光电子技术产业发展园区。目前国内已有13个光电子产业基地，上海、武汉、深圳、广州、长春、北京等城市的光电子

产业具有相当的规模：

（3）已建立11个国家级重点光电子技术实验室和5个国家教育部所属的光电子重点实验室。5个激光光电子国家工程研究中心（nerc），包括cd、激光加工（lp）、光纤通信（ofct）、光电子器件。4个激光光电子国家工程技术研究中心（nertc），包括固体激光工程技术、光学仪器工程技术、特种显示工程

技术和平板显示工程技术：

(4) 在深化机构体制改革和运行机制改革过程中，中国已形成了一大批光电子产业企业单位群体，其中有中国兵器工业集团公司、中国兵器装备集团公司、中国电子科技集团公司、中国航天集团公司等, 这些集团公司均有从事激光光电子技术产业的企业，如中国电子科技集团公司所属的有第11、13、23、44、45研究所和生产厂家公司等，以及各地的从事激光光电子技术产业的企业，如武汉烽火集团、武汉长飞公司、深圳飞通光电子技术公司、深圳天

马微电子公司、深圳开发科技股份有限公司、深圳华为技术有限公司、无锡中兴通信公司、

北京海特光电子公司、中国大恒公司、长春彩晶公司、长春新产业光电技术有限公司等，以

及中科院半导体研究所、上海光机所、上海技术物理所、昆明物理所、西安光学应用所、华

东电子测量仪器所、安徽光机所、西安光机所、武汉邮电科学研究院等，以及北京大学、清

华大学、南开大学、上海交通大学、吉林大学、天津大学、东南大学、东华大学、南开大学

和华南师范大学等，这些单位已经形成中国光电子产业的人材培养和产品研究、生产、销售

群体。同时, 各种中外合资、中外合作的新光电公司，还在不断涌现；

(5) 近十几年来，中国的光电子产品市场规模正在快速发展，其平均年增长率始终保持

在两位数的高速增长势头。这是改革开放政策威力和积极利用投资环境和消费市场优势的

结果。

光电行业代表性的公司简介

深圳雷曼光电科技股份有限公司

地址：深圳市南山区西丽白芒百旺信工业园二区八栋雷曼大厦

电话: 86-755-86139688 传真: 86-755-86139001 e-mail：

公司简介

作为led业界领先厂商之一，雷曼光电以其富有竞争力的价格，向成功企业提供可靠性

出众的众多产品系列，其稳定性、esd指标、衰减幅度、一致性、配光曲线均具有出色性能。

雷曼光电总部位于深圳市南山区百旺信高科技工业园，注册资本为6700万元，是2010

年国家火炬项目承担单位、国家认定的高新技术企业。拥有11000平方米超洁净、防静电厂

房，国际最先进全套固晶、焊线、封胶、分光分色等全自动设备；拥有自主科技专利；通过

自主创新，目前共拥有科技专利26项，其中发明专利16项；掌握国际最新封装技术；研发、

制造团队逾10年的经验，发展出卓越的led设计及生产技能；原材料全部采自品牌供应商；

交期准时迅速。雷曼光电致力于向客户提供最高质量的产品、服务和解决方案，创造更多价

值，以赢得客户信任和忠诚度。作为中国led光电产业界的优秀标杆企业，2011年1月13

日，雷曼光电正式在深交所创业板挂牌上市，证券简称“雷曼光电”，证券代码“300162”。

雷曼光电就此成为深圳市led产业界首家上市企业，同时也是中国led光电产业界的第二家

创业板上市企业。

雷曼光电管理层由有十余年现代企业经营管理经验的emba硕士研究生为首的行业精英

和技术专家组成。高层管理人员和骨干均具有国内著名高校教育背景，并有多人曾在海外留

学、进修或在跨国高新技术企业接受过良好的培训，年富力强，忘我追求。

雷曼光电已全面通过瑞士sgs权威机构的 iso9001:2008 质量体系和 iso14001:2004

环境体系认证、rohs检测、欧盟ce认证、北美etl认证，中国光学光电子行业协会显示应

用分会常务理事、国家半导体照明工程研发及

产业联盟成员、广东省照明电器协会led专业委员会副主任、深圳市led产业联合会常

务副会长、深圳市平板显示行业协会常务理事、深圳市高新技术协会常务理事、中国光学光

电子协会光电器件分会常务理事；工业和信息化部电子工业标准化研究所半导体照明技术标

准工作组成员、工业和信息化部电子工业标准化研究所平板显示技术标准工作组成员、国际

isa(international sign association)和美国ussc(united states sign council)成员。

2009年5月荣获由中国电子报、中国led光电器件协会、中国led显示应用协会共同评选的

中国2008年度led优秀企业；2009年8月成为国庆六十周年华诞庆典天安门广场超大显示

屏唯一指定国产led封装品牌；2010年5月荣获由中国电子报、中国led光电器件协会、中

国led显示应用分会共同评选的2009年度中国led最具成长性企业和led应用工程优秀奖，

2010 中国led行业领军人物，2010 中国led技术创新奖，2010年度中国光电显示产品创新

设计奖，2010年度中国led100强企业前十强，中国足协战略合作伙伴，中超led球场广告

显示屏唯一供应商。

雷曼光电将秉承“提升产业水平，创造核心价值，跻身行业翘楚”的使命，依托雄厚财

力和济济人才，致力在高端led领域坚持创新，坚持领先，为世界和中国光电子高科技的发

展，为国家半导体照明工程作出贡献!

公司产品

led封装器件

显示屏led 照明led 交通灯led 汽车灯led 背光源led 楼宇亮化led 显示屏led 照明led 背光源led 照明led 背光源led 汽车灯led led照明产品篇二：关于光电产业的调研报告

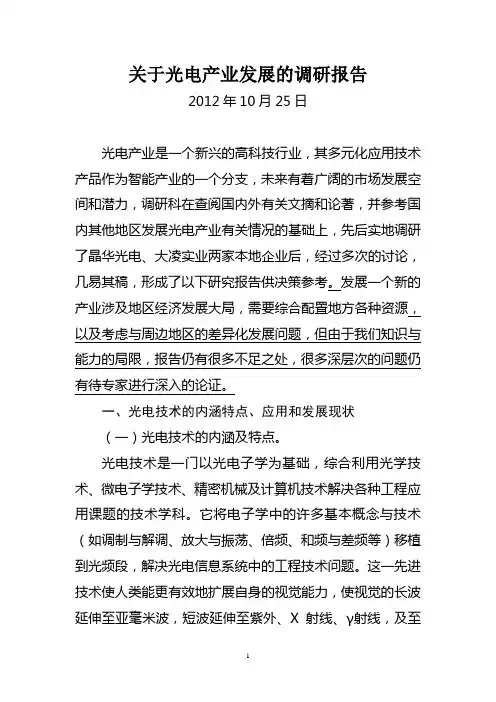

关于光电产业发展的调研报告

2012年10月25日

光电产业是一个新兴的高科技行业，其多元化应用技术产品作为智能产业的一个分支，

未来有着广阔的市场发展空间和潜力，调研科在查阅国内外有关文摘和论著，并参考国内其

他地区发展光电产业有关情况的基础上，先后实地调研了晶华光电、大凌实业两家本地企业

后，经过多次的讨论，几易其稿，形成了以下研究报告供决策参考。发展一个新的产业涉及

地区经济发展大局，需要综合配臵地方各种资源，以及考虑与周边地区的差异化发展问题，

但由于我们知识与能力的局限，报告仍有很多不足之处，很多深层次的问题仍有待专家进行

深入的论证。

一、光电技术的内涵特点、应用和发展现状

（一）光电技术的内涵及特点。

光电技术是一门以光电子学为基础，综合利用光学技术、微电子学技术、精密机械及计

算机技术解决各种工程应用课题的技术学科。它将电子学中的许多基本概念与技术（如调制

与解调、放大与振荡、倍频、和频与差频等）移植到光频段，解决光电信息系统中的工程技

术问题。这一先进技术使人类能更有效地扩展自身的视觉能力，使视觉的长波延伸至亚毫米

波，短波延伸至紫外、x射线、γ射线，及至

高能粒子，并可以在飞秒级记录超快现象（如核反应、航空器发射）的变化过程。光电

技术在现代科技、经济、军事、文化、医学等领域发挥着极其重要的作用，以此为支撑的光

电子产业是当今世界争相发展的支柱产业，是竞争激烈、发展最快的信息技术产业的主力军。

光学技术处理的是空间光信息，它具有多维、并行、快速数据处理等能力。具有以下特

点：

1.高精度和远距离。光电测量的精度是各种测量技术中精度最高的一种。光载波最便于

远距离传播，尤其适用于遥控和遥测，如电视遥测、光电跟踪和光电制导等。

2.高速度、大容量。以光子作为信息载体，其传输速度是各种物质中传播速度最快的，

信息载波容量比电子至少要大一千倍。

3.非接触。检测所需的输入能量几乎不影响被测物的能量状态，并且测量仪器和被测对

象之间不存在机械摩擦，容易实现动态测量。

4.有较强的信息处理和运算能力。可进行复杂信息的并行处理和多种形式的数学运算。

运算速度高，空间互连效率高，抗干扰能力强，可调制变量多，信号变换灵活。用光电方法

还便于信息的控制和存储，易于实现自动化，易于与计算机连接，易于实现智能化等。

5.有广泛的适用范围。能获取和处理多种光学信息和非

光学参量，包括探测机构内部或危险环境下的工作参量。

（二）光电技术的应用。

光电技术特别是光电检测、光通信、光电测量和控制、光电信息处理和光存储等的应用已遍及军事、科学研究、工业、农业、宇宙和环境科学、医疗卫生和民用等各个领域。从星体温度探测和人造卫星监测到生物细胞的显微测量和微循环检查，从视觉工业机器人和光学计算机到民用全自动照相机和简单光电开关，光电技术已经成为现代科学技术和人民生活中不可缺少的重要技术，特别是在生产领域中生产过程的视觉检查和制品加工自动化、各种性能参数的精密测试以及图形检测和分析判断等方面，光电技术将发挥重要作用。为了实现光学仪器的更新换代，光电技术将在机电一体化的光学仪器的研制中起主导作用。利用光电技术组成的各类光电装臵是计算机控制、管理以及监控系统对外联系的最有前途的外部设备，是一种在技术上最有潜力的信息机器。

具体来说，根据系统实现功能的不同，光电系统的应用可分为以下几个方面：

1.测量检查。其基本功能是进行光学或非光学参量的光电检测，可测参量包括几何量（长度、角度、形状、位臵、变形、面积、体积、距离等）、运动参量（速度、转动、流量、振动、加速度等）、表面形态参量（工作粗糙度、疵病、伤痕等）、光学参量（吸收、反射、透射、光度、色度、波

长和光谱等）、成分分析（物理属性、浓度、浊度等）、机械量（质量、应力、应变、压强等）、电磁量（电流、电场、磁场等）以及温度和放射线的测量等。检测系统要求可靠的重复示值和可信度，并且要有适用的数据处理能力和数据输出方式。

2.控制跟踪。这是一种有光电检测能力的反馈控制系统。光电传感器是信号反馈单元，当它检测到受控目标相对平衡状态的偏差信号时，可通过闭环控制使用目标相对基准实现伺服跟踪或恒值调节。它的主要应用包括军事和科学应用（激光制导、热定向、飞行物自动跟踪等），以及工业应用（精密工作台的自动定位、工业图形的自动加工、状态参量和极值控制以及有视觉能力的机器人等）。跟踪系统要求有准确的跟踪能力和快速的动态响应能力。

3.图像测量和分析。它的功能是采集目标的二维或三维光强的时空分布，记录和再现目标的图像并进行判读、识别或图像的运算处理。图形检测是图像分析的分支，其目的是同时完成图形几何坐标和光密度等级的精确测量，应用在工业图形检测中。图像测量和分析主要依靠扫描或摄像装臵采集光信号，同时进行空间-时间和光-电的变换。为了将大容量的光学图像变成相应的数字图像，需要大容量的图像存储器。图像数据的处理和分析由计算机完成。这是当前光机电算混合型光电技术发展的重要标志。

（三）光电技术发展的国内外情况。

光电行业是一个新兴产业，但已呈现出生机勃勃的发展态势，产值指标一路扶摇直上。到2009年全球光电产业产值已突破3 530亿美元。预计全球光电市场仍会持续以两位数的速度增长。正是这种快速增长的产业发展速度，吸引了众人的眼球，带动了世界各国光电相关产业的发展，同时也导致了光电相关资源的紧俏，特别是光电技术专业人才的大量需求，对世界各国教育的发展提出了新的要求。发展光电产业的重要性显而易见，但光电产业是技术、资本密集的产业，需要巨大的投入和雄厚的技术支持。目前，除日、美、欧等技术领先国持续投入外，亚太新兴国家如韩国，也在积极发展。光电产业对各国经济增长的贡献度也越来越高。未来由于各国的争相投入，其市场竞争愈见激烈，无法避免。

我国光电子技术和产业喜忧参半。光电子技术是我国与国际水平差距相对较小的一个领域，与世界发达国家几乎同时起步。特别是近10年来我国光电子技术研究在国家“863”计划和有关部门的支持下有了突飞猛进的发展，在很多领域同国外先进国家只有两三年的差距，个别领域还处于世界领先地位。国内光电子产业在光电子器件、部件和子系统（如激光器、探测器、光收发模块、edfa、无源光器件等）已经占领了国内较大的市场份额，具备了同国

外大公司竞争的能力。个别产业还取得国际市场相关产品中销量最大的成绩，篇三：光电传

感器调研报告

光电传感器调研报告

前言：

在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，

生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，

目前我国已将检测技术列入优先发展的科学技术之一。由于微电子技术，光电半导体技术，

光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。这种传感器具有结构

简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点，

在自动检测技术中得到了广泛应用，它一种是以光电效应为理论基础，由光电材料构成的器

件。

一、理论基础——光电效应

光电效应一般有外光电效应、光导效应、光生伏特效应。

光照在照在光电材料上，材料表面的电子吸收的能量，若电子吸收的能量足够大是，电

子会克服束缚脱离材料表面而进入外界空间，从而改变光电子材料的导电性，这种现象成为

外光电效应。

根据爱因斯坦的光电子效应，光子是运动着的粒子流，每种光子的能量为hv(v为光波频

率，h为普朗克常数，h＝6.63*10-34 j/hz)，由此可见不同频率的光子具有不同的能量，光

波频率越高，光子能量越大。假设光子的全部能量交给光子，电子能量将会增加，增加的能

量一部分用于克服正离子的束缚，另一部分转换成电子能量。根据能量守恒定律： 1 2式中，m为电子质量,v为电子逸出的初速度,a微电子所做的功。

由上式可知，要使光电子逸出阴极表面的必要条件是h>a。由于不同材料具有不同的

逸出功，因此对每一种阴极材料，入射光都有一个确定的频率限，当入射光的频率低于此频

率限时，不论光强多大，都不会产生光电子发射，此频率限称为“红限”。

hc?k?相应的波长为 a式中，c为光速，a为逸出功。

当受到光照射时，吸收电子能量，其电阻率降低的导电现象称为光导效应。它属于内光

电效应。当光照在半导体上是，若电子的能量大与半导体禁带的能级宽度，则电子从价带跃

迁到导带，形成电子，同时，价带留下相应的空穴。电子、空穴仍留在半导体内，并参与导

电在外电场作用下形成的电流。除金属外，多数绝缘体和半导体都有光电效应，半导体尤为

显著，根据光导效应制造的光电元件有固有入射光频率，当光照在光电阻上，其导电性增强，

电阻值下降。光强度愈强，其阻值愈小，若停止光照，其阻值恢复到原阻值。半导体受光照

射产生电动势的现象称为光生伏特效应，据此效应制造的光电器件有光电池，光电二极管，

管控晶闸管和光耦合器等。

m?2?h?-a

二、光电传感器原理

光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的，它的基本结构如

图6，它首先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成

电信号.光电传感器一般由光源,光学通路和光电元件三部分组成.光电检测方法具有精度高,

反应快,非接触等优点,而且可测参数多,传感器的结构简单,形式灵活多样,因此,光电式传感

器在检测和控制中应用非常广泛。

光电传感器一般由三部分构成，它们分为：发送器、接收器和检测电路，发送器对准目

标发射光束，发射的光束一般来源于半导体光源，发光二极管(led)、激光二极管及红外

发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、

光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能

滤出有效信号和应用该信号。此外，光电开关的结构元件中还有发射板和光导纤维，三角反

射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射

板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根

发射线，经过反射后，还是从这根反射线返回。光敏二极管是最常见的光传感器。光敏二极

管的外型与一般二极管一样，只是它的管壳上开有一个嵌着玻璃的窗口，以便于光线射入，

为增加受光面积，pn结的面积做得较大，光敏二极管工作在反向偏置的工作状态下，并与负

载电阻相串联，当无光照时，它与普通二极管一样，反向电流很小（＜μa），称为光敏二极

管的暗电流；当有光照时，载流子被激发，产生电子-空穴，称为光电载流子。在外电场的作

用下，光电载流子参于导电，形成比暗电流大得多的反向电流，该反向电流称为光电流。光

电流的大小与光照强度成正比，于是在负载电阻上就能得到随光照强度变化而变化的电信号。

光敏三极管除了具有光敏二极管能将光信号转换成电信号的功能外，还有对电信号放大

的功能。光敏三级管的外型与一般三极管相差不大，一般光敏三极管只引出两个极——发射

极和集电极，基极不引出，管壳同样开窗口，以便光线射入。为增大光照，基区面积做得很

大，发射区较小，入射光主要被基区吸收。工作时集电结反偏，发射结正偏。在无光照时管

子流过的电流为暗电流iceo=（1+β）icbo（很小），比一般三极管的穿透电流还小；当有光

照时，激发大量的电子-空穴对，使得基极产生的电流ib增大，此刻流过管子的电流称为光

电流，集电极电流ic=（1+β）ib，可见光电三极管要比光电二极管具有更高的灵敏度。

三、光电传感器代表生产

代表生产商：新光电子株式会社创立于1974年，专业致力于光电传感器、发光受光元器

件等光电半导体的研发、生产和销售。

新光电子经过38年的发展和壮大，积累了丰富的专业技术经验，取得业界和广大客户的

一致认可。现公司已经拥有一大批经验丰富的光学电子专业人才；拥有1000多㎡的无尘车间

和先进的研发、生产和检验设备。并在广东省珠海市设立独资子公司：珠海日嘉新光电子有

限公司。为确保每个产品的品质，完全实施日系管理模式，执行特有的禁止返修工艺。新

光电子产品广泛应用在金融设备，交通设备，医疗设备，oa设备，游戏机，自动化等行业设

备。

部分应用机器设备：金融金钱机器：atm,自动取款机，自动存取款一体机，自动售货机，

各种自助终端设备等。交通机器：地铁、高铁、铁路等的票务机器设备，自动售票机，自动

检票机，站台安全门等。游戏机：推币机，玛丽机，嘉年华，投币器，退币器等。办公机器：

条码打印机，传真机，复印机，打印机等。

型号：ki,kb,kr,kp,ka等系列

种类：光电

封装形式：防尘，pcb直插，连接头，软线等形式

感性距离：1mm~2000mm 技术参数查询：

/retype/zoom/7cde1edc360cba1aa811dabc?pn=4&x=0&y=24&raww=203&rawh=156&o=png_6_0_

0_135_392_243_157_893.25_1263.375&type=pic&aimh=156&md5sum=feefb1c4de26985879475

0bb727b4349&sign=e57c4fea47&zoom=&png=1710-12126&jpg=0-4633" target="_blank">点

此查看

图2光电管测量电路图3光电管的光电特性 2. 光电倍曾管

由于真空光电管的灵敏度低，因此人们研制了具有放大光电流能力的光电倍增管。图4

是光电倍增管结构示意图。

结图

构

示

意光

图电

倍

增 4 从图中可以看到光电倍增管也有一个阴极k和一个阳极a，与光电管不同的是在它的阴

极和阳极间设置了若干个二次发射电极，d1、d2、d3?它们称为第一倍增电极、第二倍增电极、?，

倍增电极通常为10～15级。光电倍增管工作时，相邻电极之间保持一定电位差，其中阴极电

位最低，各倍增电极电位逐级升高，阳极电位最高。当入射光照射阴极k时，从阴极逸出的

光电子被第一倍增电极d1加速，以高速轰击d1 ，引起二次电子发射，一个入射的光电子可

以产生多个二次电子， d1发射出的二次电子又被d1、d2问的电场加速，射向d2并再次产

生二次电子发射??，这样逐级产生的二次电子发射，使电子数量迅速增加，这些电子最后到

达阳极，形成较大的阳极电流。若倍增电极有n级，各级的倍增率为σ，则光电倍增管的倍

增率可以认为是σn ，因此，光电倍增管有极高的灵敏度。在输出电流小于1ma的情况下，

它的光电特性在很宽的范围内具有良好的线性关系。光电倍增管的这个特点，使它多用于微

光测量。

3、光敏电阻

光敏电阻的工作原理是基于内光电效应。在半导体光敏材料的两端装上电极引线，将其

封在带有透明窗的管壳里就构成了光敏电阻。光敏电阻的特性和参数如下：

1）暗电阻光敏电阻置于室温、全暗条件下的稳定电阻值称为暗电阻，此时流过电阻的

电流称为暗电流。

2)亮电阻光敏电阻置于室温和一定光照条件下测得稳定电阻值称为亮电阻，此时流过电

阻的电流称为亮电流。

六．光电传感器特性

1、伏安特性

光敏电阻两端所加的电压和流过光敏电阻的电流间的关系称为伏安特性，如图5所示。

从图中可知，伏安特性近似直线，但使用时应限制光敏电阻两端的电压，以免超过虚线所示

的功耗区。

图5光敏电阻的伏安特性

2、光电特性

光敏电阻两极间电压固定不变时，光照度与亮电流间的关系称为光电特性。光敏电阻的

光电特性呈非线性，这是光敏电阻的主要缺点之一。

3、光谱特性

入射光波长不同时，光敏电阻的灵敏度也不同。入射光波长与光敏器件相对灵敏度间的

关系称为光谱特性。使用时可根据被测光的波长范围，选择不同材料的光敏电阻。

4、响应时间

光敏电阻受光照后，光电流需要经过一段时间（上升时间）才能达到其稳定值。同样，

在停止光照后，光电流也需要经过一段时间（下降时间）才能恢复到其暗电流值，这就是光

敏电阻的时延特性。光敏电阻上升响应时间和下降响应时间约为10-1～10-3s，即频率响应

为10hz～1000hz，可见光敏电阻不能用在要求快速响应的场合，这是光敏电阻的一个主要缺

点。

5、温度特性

光敏电阻受温度影响甚大，温度上升，暗电流增大，灵敏度下降，这也是光敏电阻的另

一缺点。

6、频率特性

频率特性是指外加电压和入射光强一定是，光电流i与入射光的调制频率f之间的关系，i??（f），光电二极管的频率特性较光电三极管的频率特性好，这是由于光电三极管的基射结存在电容和载流子基区需要时间的缘故。利用内光电效率原理制造的光电元件的频率特性最差，这是由于俘获载流子和释放电荷都需要一定时间的缘故。篇四：光电信息工程就业前景及毕业生就业调查报告

光电信息工程就业前景及毕业生就业调查报告

050312109 冯晓飞

一、行业现状及发展前景

光电子产业主要包括六大类：电脑关联光电设备、光通信产品、显示和娱乐光电产品、医用光电设备、工业光电设备和光学器材。

目前，光电领域的主要应用集中在精密检测与光学成像方面。以光子计算机为理想代表的光波应用是光电最吸引人的地方，但是要达到这一目标，还需时日。政府在武汉投资数亿元，正在统筹建设光电国家实验室。光电行业在近代发展的很快涉及面也逐渐扩散，在光通讯、半导体照明、激光、光电显示、光学、太阳能光伏、电子工程、物流网等领域发展的比较明显；逐渐融入更广的空间。美国有“硅谷”，中国有“光谷”，东有长春“光谷”，南有广东“光谷”，中有武汉“中国光谷”。

科学界预言，光电子行业将在10年内形成5万亿美元的产值，成为21 世纪全球最大的产业。近几年来光电子产业以每年两位数的速度强劲增长，美国、英国、德国、日本相继启动关于“光”的计划，全球经济开始“追光”，中国也应奋起直追。

我国在光电子技术方面几乎与世界同时起步，1976年世界第一条商用市内光通信系统在美国亚特兰大问世，引起了国际普遍重视。1979年底，我国光通信实验系统在北京、上海、武汉等地先后试用，成为拥有光通信系统的少数国家之一。

二、毕业生就业的取向

在行业选择上，被访毕业生分布还是比较均匀的，光通讯25%，光学20%，led17%，光显示13%，太阳能11%，激光/红外7%。基本上跟这些行业的产业规模对应。其中太阳能在我国属于新兴产业，虽然目前的规模还不大，但还是引起很多毕业生的关注。光通讯无论过去还是现在都是行业的热点，并且是金融危机中影响比较小的领域，因此备受毕业生青睐。

在就业地点选择方面，珠三角34%，长三角30%，环渤海27%，其它8%。前三者合计92%，而这三地正是中国光电企业的聚集地。

在岗位选择上，管理21%，研发46%，销售14%，其它19%，总体来说，目前高薪职位集中在研发和管理部门，从个人发展的角度，成为多数人的选项可以理解。在就业形势严峻的情况下，薪水要求受人关注。在被调查的研究生当中，5000元以上占29%，3000元到5000元占57%，3000元以下14%。大部分都集中在3k到5k区间。本科生方面5000元以上30%，3000元到5000元16%，2000元到3000元37%，2000元以下17%。其中要求5000元以上的都来自华中科大等名校，总体上名校的学生的待遇要求的较高。本科平均待遇要求约为3300元，要求偏高，跟企业的要求有一定距离。

三、毕业生找工作存在的问题

1、学校的人才培养目标不清晰。

有一半的企业认为学校在人才培养方面“不够清晰”，少数认为“比较清晰”，考虑到企业对学校的情况认识没有学生深刻，所以其中还存在一定的认识盲区，由此可以看出学校在整个人才培养方面存在不足，人才培养定位模糊。

在学校的管理，师资等方面却没有同步跟上，造成人才培养目标不清晰。采访中了解到部分企业需要的是专业型人才，例如光通信产业，它需要的是在光纤通信方面具备较完备知

识的技术人才，而不是泛光电行业的整体型人才。

2、专业设置与用人单位存在一定差距。

大部分认为“基本合理”和少部分认为“存在一定差距”。可知学校在学生专业设置方面存在不合理、不科学、不对口。一个行业不仅仅用到的就是本行业所标识出来的专业，就如光电磨镜处理，它也需要化学方面的人才，甚至在有些生产磨镜药水企业中化学专业学生才是首选，这就要求学校与学院之间在专业设置方面要对社会行业有所了解后再对学生进行最佳专业配置。

4、课程设置存在理论课多，实训少以及课程安排不合理。不该开的课程开了，该开的课程没开等问题。实训少的问题看出我们学校在学生实习安排上的严重不足。实习是学生在就业之前接触企业的一个机会，很多企业都会看重学生的实习经历，所以实习的单位好不好，实习的内容多不多，都直接影响到该生就业的质量。我校的实习面对着许多的问题。a）未形成具有一定规模相当质量的实习基地。b）学院安排的实习单位档次低，降低学生实习热情。据采访所知，几乎所有企业都十分看重一个学生的实习经历，在人才招聘中实习经历往往是决定该生是否比其他学生优秀的重要条件之一。在采访中还了解到部分企业管理层的子女也会被安排进工厂里的生产线进行最简单的工作，例如光纤剪线等。而在校的本科生也同样渴望得到去企业实习的机会，他们的家庭无法提供这样的机会，这就使他们不得不依赖学校和学院的安排。

4、就业指导工作不完善。

企业大部分觉得一般，可以看出学校与学院对于毕业生的就业指导服务方面在内部做得不够，从毕业生对于具体的指导工作中存在的问题这一项，他们对于学校的指导工作存在比较大的意见，可以想象，大部分学校的就业指导工作中还远不止这些问题。

企业认为对于学校应该主要加强这三方面多进行就业指导，转变学生的就业观念，多发布用人单位需求信息，加强求职、择业技巧方面的教育。让他们在就业前对自身所处行业有更多的了解，而不是只接受什么面试技巧课程，面试礼仪着装课程等理论化的东西。实践是检验真理的唯一标准。

而对于就业不足方面，应该考虑企业的意见。现在不少毕业生搞不清职业生存与职业发展两者之间的关系，毕业后首先要解决的是生存问题，然后再考虑个人发展及职业理想的实现，导致了职业生存和职业发展、职业理想实现路径的错位，加大了就业的压力。篇五：中国科学院光电技术研究所调研报告
