水轮发电机定子线圈绝缘监测
大型发电机结构说 图解
一、发电机概述 发电机是将其他形式的能源转换成电能的机械设备，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。发电机在工农业生产，国防，科技及日常生活中有广泛的用途。 发电机的形式很多，但其工作原理都基于电磁感应定律和电磁力定律。因此，其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。 发电机可分为直流发电机和交流发电机，交流发电机又可分为同步发电机和异步发电机(很少采用) ，还可分为单相发电机与三相发电机。 发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。 二、发电机的工作原理 按照电磁感应定律，导线切割磁力线感应出电动势，这是发电机的基本工作原理。图1为同步发电机的工作原理图。发电机转子与汽轮机转子为同轴连接，当蒸汽推动汽轮机高速旋转时，发电机转子随着转动。发电机转子绕组内通入直流电源后，便建立了一个磁场，这个磁场有一对主磁极，它随着汽轮机发电机转子旋转。磁通自转子的一个极（N级）出来，经过空气隙、定子铁芯、空气隙，进入转子另一个极（S极）构成回路。 图1 同步发电机工作原理图2 发电机出线的接线发电机转子具有一对磁极，转子旋转一周，定子绕组中感应电动势正好交变一次（假如发电机转子为P对磁极是，转子旋转一周，定子绕组中感应电动势交变P次）。当汽轮机以每分钟3000转旋转时，发电机转子每秒钟要旋转50周，磁极也要变化50次，那么在发电机定子绕组内感应电动势也变化50次。这样，发电机转子以每秒50周的恒速旋转，在定子三相绕组内感应出相位不同的三相交变电动势，即频率为50Hz的三相交变电动势。这时若
三相异步电动机定子线圈的缠绕方法
电动机绕组的结构主要分下列几种型式： 一、以定子绕组形成磁极来区分 定子绕组根据电动机的磁极数与绕组分布形成实际磁极数的关系，可分为显极式与庶极式两种类型。 1.显极式绕组 在显极式绕组中，每个（组）线圈形成一个磁极，绕组的线圈（组）数与磁极数相等。 在显极式绕组中，为了要使磁极的极性N和S相互间隔，相邻两个线圈（组）里的电流方向必须相反，即相邻两个线圈（组）的连接方式必须尾端接尾端，首端接首端（电工术语为“尾接尾、头接头”），也即反接串联方式。 2.庶极式绕组 在庶极式绕组中，每个（组）线圈形成两个磁极，绕组的线圈（组）数为磁极数的一半，因为另半数磁极由线圈（组）产生磁极的磁力线共同形成。 在庶极式绕组中，每个线圈（组）所形成的磁极的极性都相同，因而所有线圈（组）里的电流方向都相同，即相邻两个线圈（组）的连接方式应该是尾端接首端（电工术语为“尾接头”），即顺接串联方式。 二、以定子绕组的形状与嵌装布线方式区分 定子绕组根据线圈绕制的形状与嵌装布线方式不同，可分为集中式和分布式两类。 1.集中式绕组 集中式绕组一般仅有一个或几个矩形框线圈组成。绕制后用纱带包扎定型，再经浸漆烘干处理后嵌装在凸磁极的铁心上。直流电动机、通用电动机的激磁线圈，以及单相罩极电动机的主极绕组都采用这种绕组。 2.分布式绕组 采用分布式绕组的电动机定子没有凸性的极掌，每个磁极都是由一个或几个线圈按照一定的规律嵌装布线组成线圈组。根据嵌装布线排列的形式不同，分布式绕组又可分为同心式、迭式两类。 （1）同心式绕组同心式绕组是同一线圈组的几个大小不同矩形线圈，按同一中心的位置逐个嵌装排列成回字形的型式。同心式绕组又分单层与多层。一般单项电动机和部分小功率三相异步电动机的定子绕组采用这种型式。 （2）迭式绕组迭式绕组是所有线圈的形状大小完全相同（单双圈例外），分别以每槽嵌装一个线圈边，并在槽外端部逐个相迭均匀分布的型式。迭式绕组又分单层迭式和双层迭式两种。在每槽里只嵌一个线圈边的为单层迭式绕组，或称单迭绕组；每槽嵌两个属不同线圈组的线圈边（分上下层）为双层迭式绕组，或称双迭绕组。迭式绕组由于嵌装布线方式的变化不同，又有单双圈交叉布线排列与单双层混合布线排列之分；此外，从绕组端部的嵌装形状称为链形绕组、篮形绕组，实际上均属迭式绕组。一般三相异步电动机的定子绕组较多采用迭式绕组。 三、转子绕组 转子绕组基本上分鼠笼型和绕线型两类。鼠笼型结构较简单，其绕组过去为嵌铜条，目前多数采用浇铸铝，特殊的双鼠笼转子具有两组鼠笼条。绕线型转子绕组与定子绕组相同，也分迭式与另外一种波型绕组。波型绕组的外形与迭式绕组相似，但布线方式不同，它的基本元件不是整个线圈，而是单匝单元线圈，嵌装后需逐个焊接成线圈组。波形绕组一般应用于大型交流电动机的转子绕组或中大型直流电动机的电枢绕组。
卧式的水轮发电机的安装
卧式的水轮发电机的安装 卧式的水轮发电机,除容量很小的以外,都就是由底座、定子、转子、轴承座等组成。而且多数就是采用管道式通风冷却,机坑与进、出风道相连。因尺寸较小,转速较高,发电机定子与转子往往在厂内组装,经过试验后整体运到电站工地,安装工程相对简单。一、安装的质量要求与基本程序(一)安装的基本质量要求卧式发电机都就是以水轮机轴线为准进行安装的,最基本的质量要求就是:1、发电机主轴法兰按水轮机法兰找正时,偏心量≤0、04mm;倾斜≤0、02mm;2、以转子为准调整定子的位置,发电机应气隙均匀一致,最大偏差不大于平均气隙的±10%,实测气隙时,应对每个磁极的两端,就转子不同的3~4个位置(如每次让转子转过90°)测量,取所有实测值的平均值为准,再计算偏差的大小;3、定子的轴向位置应使定子中心偏离转子中心,偏向水轮机端1~1、5mm,以便机组运行时使转子承受与轴向水推力相反方向的磁拉力,减轻推力轴承负荷并有利于机组稳定。 (二)卧式水轮发电机的基本安装程序卧式水轮发电机的安装程序因具体结构的不同有所差异,但基本安装程序如下:1、准备标高中心架、基础板及地脚螺栓;2、安装底座;3、安装定子、轴承座;4、转子检查及轴瓦研刮;5、吊装转子;6、与水轮机连轴、轴线检查、调整;7、安装附属装置;8、机组启动试运行。 二、卧式发电机转子的吊装 卧式发电机底座、定子、轴承座的安装都以水轮机轴线为准,其安装方法与前述相同,但转子吊装与立式机组不同。由于卧式发电机转子两端用轴承座支撑,中部的磁轭、磁极悬空在定子内,且气隙不大,又不允许转子与定子摩擦,所以转子的装入与拆卸都必须沿水平方向移动,这就形成了所谓“穿转子”的特殊工艺过程,其过程如图所示。 1、准备工作(1)准备吊具、吊索。起吊转子时钢丝绳不能与转子两端接 触,必须经过吊梁来悬挂转子。吊梁如图(a)所示,就是一根 具有足够刚度的横梁,通常用工字钢或槽钢焊接而成。根据需要在吊梁上设置钢丝绳吊点,悬挂转子的钢丝绳尽可能垂直向下,而连接桥吊吊钩的钢丝绳夹角尽可能小。(2)准备临时支撑。穿转子必须分段进行,为了调整钢丝绳, 必须设置可靠的临时支撑,如图(b)、(d)。常用若干条 形方木作支撑,但必须稳定可靠。 2、分步穿转子 转子吊入(或吊出)定子要分步进行,其过程中需要调整钢 丝绳。若法兰端的轴长不够,通常就是采用一段带法兰的钢管作 为假轴,其法兰按主轴法兰加工,用连轴螺栓连接假轴使主轴加长,但必须保证假轴有足够的刚度。转子开始穿入定子时,为保证转子与定子的气隙,在气隙内放

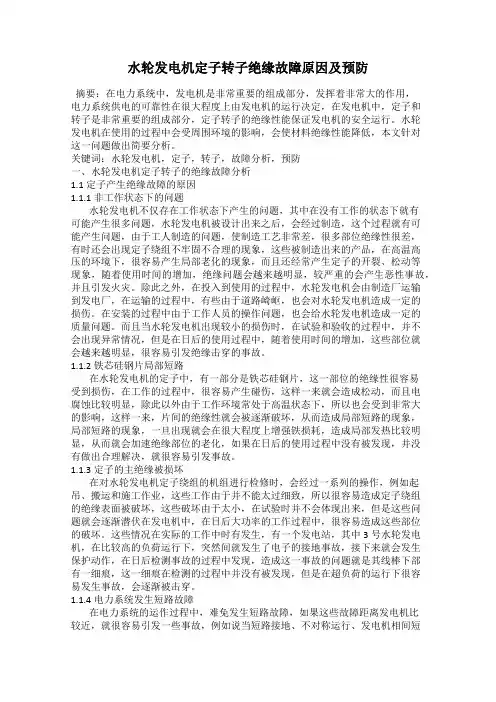

水轮发电机定子线圈
水轮发电机定子线圈 采用环氧云母绝缘制成的新式大型水轮发电机定子绕组的预期寿命是50年以上[1]。最近一项与加拿大电气协会有关组织所赞助的对新式和老式绝缘系统的全球调查显示, 定子绕组在重新绕制前可正常运转50年[2]。但有一些迹象表明，在过去十多年所生产的发电机寿命是无法达到50年的。 决定定子绕组寿命的关键因素是被使用作为隔离高电压铜导体及定子铁芯的电气绝缘。比起定子绕组内其他的组成材料如铜或钢, 绝缘材料有较低的熔点和较弱的机械强度。结果是，随着运转时间的增长, 绝缘是最有可能发生老化及恶化，最终导致接地故障。另一个可能出现故障的是铜导体- 特别是线棒没有被牢靠的固定在线槽内(因此产生振动)，或两个线棒间焊接品质不良。 遗憾的是，现在要对过去十年所生产的发电机定子绕组的预期寿命有相同或较低稳定度的统计进行证明还言之过早。然而, 在线局放测试[3]已被世界各地的发电公司采用, 侦测发电机运行中定子绕组可能发生的绝缘问题和连接问题。在说明近期水轮发电机的故障现象前，从数千台电机上采集的局放数据与老旧机组比较后，显示了定子绕组问题似乎是过去十年中较普遍发生的故障。最后, 讨论发电公司如何确保定子绕组的长期寿命。 局放量大小与电机制造年代的关系 在对数以千计的电动机和发电机所采集的在线局放数据分析后发现, 一些电机制造厂在过去十年所生产的电机定子绕组的局放量超过他们10年前所生产的电机定子绕组的局放量[4]。例如, 图1显示位于欧洲、北美和日本的大型电机制造商在不同年代生产的定子绕组局放量与生产年代的关系。这些电机包含了13-15kV的空冷型机组。这一数字显示，四家电机制造厂于2003年所出厂电机的局放量比1995年前出厂的电机局放量明显高出许多。而高的局放量通常代表了定子绕组绝缘正快速老化,同时存在电气接触不良的隐 患。高的局放幅值是对近期制造的电机定子一个值得关心的客观资讯。
定子组装技术措施..
达克曲克水电站 机电安装工程 合同编号： 定子组装施工技术措施 批准： 审核： 编制： 中国水利水电第十工程局有限公司 达克曲克水电站机电设备安装项目部 二〇一五年三月
一、工作内容 定子组装工作主要包括定子机座组焊；定位筋安装调整、焊接；下压指调整、焊接；定子铁芯叠装、压紧；定子铁芯铁损试验；定子线棒安装及试验；定子整体调整及其它辅助设备安装等。 二、编制本指导书的依据为： 1、《水轮发电机安装技术规范》GB/T8564-2003 2、《水轮发电机定子F级绝缘规范》 3、《水轮发电机定子F级防晕规范》 4、《水轮发电机组包装、运输、保管技术条件》JB/T8660-1997 5、该产品总装图、定子装配图及零件图 三、现场应具备的条件： 1、定子装配图、定子铁芯装配图、定子绕组接线图等定子各相关零、部件图。 2、水轮发电机随机文件。 3、定子零、部件出厂检验的相关记录。 4、设备发货清单。 四、发电机参数及定子零部件相关数据： 1、发电机部分参数： 型号：SF35-28/6400 额定功率：35.86MW 额定电压：10500V 额定电流：2264.1A 气隙：15mm 绝缘等级：F级 2、基本结构： 定子机座采用分瓣结构，分为两瓣。 3、定子零部件相关数据： 机座外径×高7600×2640 机座重量33360kg 铁芯重量（含机座）75900kg
定子总重87660kg 定子线圈数量840 4、定子绕组数据： 接法Y 极数2P=28 相数 3 槽数420 绕组节距1～14～31 每极每相槽数q=5 并联支路数a=2 五、设备、工装、工具、量具、仪器、仪表 六、定子组装现场场地要求
测量发电机定子绕组的直流电阻原因及注意事项(正式)
编订：__________________ 单位：__________________ 时间：__________________ 测量发电机定子绕组的直流电阻原因及注意事项 (正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2832-38 测量发电机定子绕组的直流电阻原 因及注意事项(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 (1)测量原因 定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。测量发电机定子绕组的直流电阻可以发现：绕组在制造或检修中可能产生的连接错误、导线断股等缺陷。另外，由于工艺问题而造成的焊接头接触不良(如虚焊)，特别是在运行中长期受电动力的作用或受短路电流的冲击后，使焊接头接触不良的问题更加恶化，进一步导致过热，而使焊锡熔化、焊头开焊。在相同的温度下，线棒铜导体及引线电阻基本不变，焊接头的质量问题将直接影响焊接头电阻的大小，进而引起整个绕组电路的变化，所以，测量整个绕组的直流电阻，基本上能了解焊接头的质
量状况。 (2)测量方法 测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。采用压降法测量时，须选用0．5级以上的电压表、电流表，通入定子绕组的直流电流应不超过其额定电流的20％。采用电桥法测量时，因同步发电机定子绕组的电阻很小，应选0．2级的双臂电桥。 (3)测量注意事项 ①测量时必须在电机各相引出端头上进行，不允许包括本相绕组的外部引线和中性点连接的铜排。 ②测量电压、电流接线点必须分开，电压接线点在绕组端头的内侧并尽量靠近绕组，电流接线点在绕组端头的外侧。
卧式的水轮发电机的安装
卧式的水轮发电机的安装 卧式的水轮发电机，除容量很小的以外，都是由底座、定子、转子、轴承座等组成。而且多数是采用管道式通风冷却，机坑与进、出风道相连。因尺寸较小，转速较高，发电机定子和转子往往在厂内组装，经过试验后整体运到电站工地，安装工程相对简单。一、安装的质量要求和基本程序（一）安装的基本质量要求卧式发电机都是以水轮机轴线为准进行安装的，最基本的质量要求是： 1.发电机主轴法兰按水轮机法兰找正时，偏心量W倾斜旨2.以转子为准调整定子的位置，发电机应气隙均匀一致，最大偏差不大于平均气隙的± 10%实测气隙时，应对 每个磁极的两端，就转子不同的3~4个位置（如每次让转子转过90°测量，取所有实测值的平均值为准，再计算偏差的大小； 3.定子的轴向位置应使定子中心 偏离转子中心，偏向水轮机端1~，以便机组运行时使转子承受与轴向水推力相反方向的磁拉力，减轻推力轴承负荷并有利于机组稳定。 （二）卧式水轮发电机的基本安装程序卧式水轮发电机的安装程序因具体结构的不同有所差异，但基本安装程序如下：1.准备标高中心架、基础板及地脚螺栓；2.安装底座；3.安装定子、轴承座；4.转子检查及轴瓦研刮；5.吊装转子；6. 与水轮机连轴、轴线检查、调整；7.安装附属装置；8.机组启动试运行。 、卧式发电机转子的吊装 卧式发电机底座、定子、轴承座的安装都以水轮机轴线为准，其安装方法与前述相同，但转子吊装与立式机组不同。由于卧式发电机转子两端用轴承座支撑，中部的磁轭、磁极悬空在定子内，且气隙不大，又不允许转子与定子摩擦，所以转子的装入和拆卸都必须沿水平方向移动，这就形成了所谓穿转子”的特殊工艺过程，其过程如图所示。 1.准备工作（1）准备吊具、吊索。起吊转子时钢丝绳不能与转子两端接 触，必须经过吊梁来悬挂转子。吊梁如图（a）所示，是一根 具有足够刚度的横梁，通常用工字钢或槽钢焊接而成。根据需要在吊梁上设置钢丝绳吊点，悬挂转子的钢丝绳尽可能垂直向下，而连接桥吊吊钩的钢丝绳夹角尽可能小。（2）准备临时支撑。穿转子必须分段进行，为了调整钢丝绳， 必须设置可靠的临时支撑，如图（b）、（d）。常用若干条形方木作支撑，但必须稳定可靠。 2.分步穿转子 转子吊入（或吊出）定子要分步进行，其过程中需要调整钢 丝绳。若法兰端的轴长不够，通常是采用一段带法兰的钢管作 为假轴，其法兰按主轴法兰加工，用连轴螺栓连接假轴使主轴加长，但必须保证假轴有足够的刚度。转子开始穿入定子时，为保证转子与定子的气隙，在气隙
泡贯流式水轮发电机(6.3KV)框形定子线圈(F级)绝缘防晕规范
灯泡贯流式水轮发电机(6.3KV)框形定子线圈(F级) 绝缘防晕规范 1.范围 本标准适用于灯炮贯流式水轮发电机(6.3KV)框形定子线圈(F级)绝缘防晕。 2．规范性引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修必单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准成协议的各方研究是否使用这些文件的最新版本。 ZLB/JSOI-228 水轮发电机（6.3KV）框形定子线圈(F级)绝缘防晕规范。 3．导线绝缘 导线采用DSBEB/155双涤纶玻璃丝包铜线或SBMB/155单玻璃丝包聚酰亚胺薄膜包铜线。 4．引线绝缘 引线绝缘采用0.14*25mm桐马环氧粉云母带9545-1H，包线厚度为1/2叠包4次，包线长度从距鼻20~25mm处起始，至斜边50~70mm处终止，首末端均应包成锥形。（如下图所示。 定子先去的槽部和端部绝缘（见下图和表一、表二） 端部表二单位：mm
注：（1）表中的绝缘厚度均至固化成型后尺寸； （2）槽部对地绝缘包10次半叠包；端部对地绝缘包10次半叠包，层数仅供参考； （3）槽部匝间绝缘包1次半叠包家一次平包；端部匝间绝缘包1次半叠包加一次平包。如导线采用SBMB/155单玻璃丝包聚酰亚胺薄膜包扁铜线，则匝间绝缘包一次半叠包（压后双面绝缘厚度为0.46mm）。 （4）槽部和端部对地绝缘半叠包层数根据绝缘带厚度偏差可以调整。 8.本规范规定定子线圈下线时，采用不吊把下线工艺。线圈与槽壁间隙用0.1*30mm 桐马低电阻玻璃布裹包线圈嵌入槽内填实。决定是否裹包及裹包层数，视线棒宽度和槽型尺寸而定，并尽可能在嵌入和起出时线圈不产生有害损害。原则上线圈嵌入槽内不产生自然下沉且槽电位低于5伏即可。 9.定子端部辅助绝缘处理及绑扎固定 9.1端部垫块采用3240环氧玻璃布板裹包2mm厚的予浸渍桐马胶涤纶适形毡（JNS-3）快填充端部间隙，再用0.3*30 硅烷类无碱无蜡玻纤带（ET300-30）绑扎固定，绑扎带浸环氧浸渍胶后使用（随浸随用），绑扎型式：平包及十字包4~5层抽紧，然后用hdj-16涂刷胶将绑扎部位涂刷一遍。下层线圈起把处可以不绑扎。 9.2端箍与先去接触部位均采用2*30予浸渍桐马胶涤纶适形毡（jns-3）条衬垫，再用φ5mm 涤玻绳绑扎固定，然后用hdj-16涂刷胶将绑扎的涤玻绳涂刷一遍。 9.3 槽楔两端用φ3mm涤玻绳扎固定，再用hdj-16涂刷胶涂刷一遍，以防止槽楔松动。 9.4 槽底垫条每端伸出铁心长5~10mm。 10. 下线结束后，定子铁心表面及线圈端部均喷F级9130环氧红磁漆2次； 11. 水轮发电机定子线圈槽部及duanbu 防晕结构材料与工艺。 适用电压等级：6.3KV 工艺：采用“一次成型”防电晕处理工艺，即主绝缘包扎后，在其外面包上防晕带，与主绝缘一起热压固化成型。 防晕材料： 11.1 防晕材料物理特征
发电机定子绕组交流耐压试验方案
#1发电机定子绕组交流耐压试验方案 1．#1发电机基本参数 型号：50WT21E—106 额定容量：415MV A 额定功率：352.75MW 额定电压：20KV 额定电流：11980A 频率：50Hz 功率因数：0.85 额定转速：3000г/min 冷却方式：水氢氢 励磁方式：静态励磁 试验目的 本次试验属于大修前试验，目的是判断发电机定子绕组绝缘水平，检查是否存在绝缘缺陷。 试验依据 GB755—2000（《旋转电机定额和性能》） GB/T7064—2002（《透平型同步电机技术要求》） 制造厂说明书 试验条件 办理发电机工作票，同时其他专业工作票交回。 发电机气体置换已经结束，转子在定子膛内。 发电机内冷水正常投运，水电导率符合运行标准，但尽可能低。 发电机绝缘电阻试验合格。 所有温度卡件拔出，测点等元件应短路接地，以防试验中损坏。 试验前要测试发电机电容量，核对补偿电感。 将发电机转子及封母接地，电流互感器短路接地。 球隙放电电压调整合格，保护水阻选用适当。 解除电源开关的漏电保护。 试验方法 试验接线图如图1所示。考虑现场试验电源容量的限制，需采用电抗器（接在被试发电机侧）进行无功补偿。选用35H、20KV的4只电抗器两串两并，并联后电抗值为35H。根据规程要求施加电压30KV。 6．试验步骤： 经检查确认被试品、绝缘电阻合格、内冷水水质符合要求后，方具备进行交流耐压试验的条件。拆除或断开所有与被试品相连的连线，按安全规程的有关规定做好全部安全措施。 按接线图检查试验接线应正确无误，试验设备布置合理，便于操作并符合安全规程中的有关规定。保护接地应牢固可靠。 检查试验设备及测量仪表应完好无损，放置平稳，调好零位。 检查确认无误后方可开始试验，升压从零开始，缓慢的升到规定的试验电压值，持续1分钟，并在耐压持续时间内，保持电压稳定。时间到后缓慢降下电压。 7．安全注意事项 经检查确认被试品、绝缘电阻试验已合格。 严格执行DL408—91《电业安全工作规程（发电厂和变电所电气部分）》中有关规定及现场的相关安全措施。 工作人员分工职责明确，精力集中。 现场设安全遮栏，并悬挂标示牌，准备必要的消防器材，加压点要与封母保持足够距离。 试验现场及发电机平台设专人监护，监听试品，并确认有无异常声。
水轮发电机构造
水轮发电机的构造 本课件2012年8月重新编辑（将图片黑底色更换为白色） 水轮机的转速都比较低，特别是立式水轮机，为了能发出50Hz的交流电，水轮发电机采用多对磁极结构，对于每分钟120转的水轮发电机，需要25对磁极。由于过多磁极不易看清结构，本课件介绍一个有12对磁极的水轮机发电机模型。 水轮发电机的转子采用凸极式结构，图1是发电机的磁轭与磁极，磁极安装在磁轭上，磁轭是磁极磁力线的通路，发电机模型有南北相间的24个磁极，每个磁极上都绕有励磁线圈，励磁电源由安装在主轴端头的励磁发电机提供，或由外部的晶闸管励磁系统提供（由集电环向励磁线圈供电）。 图1 水轮发电机转子有多对磁极 磁轭安装在转子支架上，在转子支架中心安有发电机主轴，在主轴的上端头安装有励磁发电机或集电环。见图2。
图2 水轮发电机转子 发电机定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽， 用来嵌放定子线圈，见图3。 图3 水轮发电机定子铁芯 定子线圈嵌放在定子槽内，组成三相绕组，每相绕组由多个线圈组成，按一定规律排列，
见图4。 图4 水轮发电机定子绕组 水轮发电机安装在由混凝土浇筑的机墩上，在机墩上安装机座，机座是定子铁芯的安装基座，也是水轮发电机的外壳，在机座外壳安装有散热装置，降低发电机冷却空气的温度；在机墩上还安装下机架，下机架有推力轴承，用来安装发电机转子，推力轴承可承受转子的重量与振动、冲击等力。见图5。
图5 水轮发电机机墩、机座、下机架 在机座上安装定子铁芯与定子线圈，见图6。 图6 水轮发电机的定子 转子插在定子中间，与定子有很小间隙，转子由下机架的推力轴承支撑，可以自由旋转，见图7。
水轮发电机的构造
水轮发电机的构造 水轮机的转速都比较低，特别是立式水轮机，为了能发出50Hz的交流电，水轮发电机采用多对磁极结构，对于每分钟120转的水轮发电机，需要25对磁极。由于过多磁极不易看清结构，本课件介绍一个有12对磁极的水轮机发电机模型。 水轮发电机的转子采用凸极式结构，图1是发电机的磁轭与磁极，磁极安装在磁轭上，磁轭是磁极磁力线的通路，发电机模型有南北相间的24个磁极，每个磁极上都绕有励磁线圈，励磁电源由安装在主轴端头的励磁发电机提供，或由外部的晶闸管励磁系统提供（由集电环向励磁线圈供电）。 图1--水轮发电机转子有多对磁极 磁轭安装在转子支架上，在转子支架中心安有发电机主轴，在主轴的上端头安装有励磁发电机或集电环。轴下端有连接水轮机的法兰，见图2。 图2--水轮发电机转子
发电机定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽， 用来嵌放定子线圈，见图3。 图3--水轮发电机定子铁芯 定子线圈嵌放在定子槽内，组成三相绕组，每相绕组由多个线圈组成，按一定规律排列，见图4。 图4--水轮发电机定子绕 水轮发电机安装在由混凝土浇筑的机墩上，在机墩上安装机座，机座是定子铁芯的安装基座，也是水轮发电机的外壳，在机座外壳安装有散热装置，降低发电机冷却空气的温度；在机墩上还安装下机架，下机架有推力轴承，用来安装发电机转子，推力轴承可承受转子的重量与振动、冲击等力。见图5。
图5--水轮发电机机墩、机座、下机架在机座上安装定子铁芯与定子线圈，见图6。 图6--水轮发电机的定子
转子插在定子中间，与定子有很小间隙，转子由下机架的推力轴承支撑，可以自由旋转，见图7。 图7--定子与转子安装在机座上 安装上机架，上机架中心安装有导轴承，防止发电机主轴晃动，使它稳定的处于中心位置。 图8--水轮机发电机未盖地板
发电机定子线圈拆装工艺
发电机定子线圈拆装工艺 A.1.1 使用工器具的准备 A.1.1.1 常用工具 电工刀、克丝钳子、搬手、螺丝刀、铁锯、手锤、扁铲、游标卡尺、钢板尺、钢卷尺、内外卡钳、塞尺、千分尺。A.1.1.2 专用工具 大号螺丝刀、扁铲、扁刀、尖嘴钳子、平嘴钳子、大铁锤、铜锤、橡皮锤、腊木棒、焊锡锅、焊锡勺、大钳子、锡盒、灌锡铁盒、铁钩、钩针、下线板、紧线器、退槽楔工具等。 A.1.2 试验仪器 交流耐压试验仪器、自流电阻测量仪器。 A.1.3 拆线及抬出线棒 A.1.3.1 拆线前的标记与编号 A.1.3.1.1 每只线棒在两侧槽出口和槽中部共三处，用红漆画出齐口线。 A.1.3.1.2 按槽楔轴向的通风段，在铁芯上画出通风段的分界线，并标出槽楔通风孔的方向。 A.1.3.1.3 铁芯槽标注编号。 A.1.3.1.4 线棒及弓行引线按图纸书写编号。 A.1.3.1.5 所有带测温元件的线圈要做好特殊记号。 A.1.4 拆除端头云母盒
拆卸定子线圈进出口绝缘水管，用手锤敲击云母盒，使云母盒松动，然后取下云母盒。用扁铲、扁刀或螺丝刀等工具铲除环氧泥，满足焊开接头的要求。敲击云母盒时，用力不应过大，防止端部线圈及接头受力变形。 A.1.5 拆除端部绑绳、垫块 拆除端部各道绑绳时，首先用电工刀或扁刀把绑绳割断，割断时不能用力过大，不能滑偏以免损伤线棒主绝缘。口部垫块先取出中间楔块后再取出两侧的垫块以免楔块损伤绝缘，取端部垫块时注意不能损坏线棒绝缘。取出后的垫块要清理好，留着备用。 A.1.6 退出楔块 A.1.6.1 退出槽块应采用专用工具，用手锤和环氧玻璃布板将槽楔退出，手锤应采用铜锤，用力不应过大防止碰伤铁芯。 A.1.6.2 退出槽块应采用专用工具，用手锤和环氧玻璃布板将槽楔退出，手锤应采用铜锤，用力不应过大防止碰伤铁芯。 A.1.7 焊开线棒接头与弓行引线接头 A.1.7.1 首先将弓形引线固定支撑块拆除，并用红漆编号标注。 A.1.7.2 用扁刀、手铲、电工刀、螺丝刀等将手包绝缘扒开，然后用石棉布（石棉绳）将引线接头处主绝缘包扎好，其它部位用石棉布遮盖好，不能使溶焊渣溅到各处。焊前需彻底清理上下附近的易燃物，防止明火。
定子组装措施
3#定子组装措施 TB/P【2005】-技（机）-20 编制: 审核: 批准: 2005年8月8 日
目录 1、工程概述 2、施工要领及质量要求 3、施工人员 4、主要机工具及材料 5、编制依据 6、安全文明施工
1、工程概述 电站装机容量为1200MW，装设4台单机容量为300MW的立轴混流可逆式单级水泵水轮机和发电电动机组。发电电动机组设备由奥地利V ATECH公司制造供货，根据设计和合同要求定子在地下厂房安装场67 专用场地上进行三瓣机座组装、装定位筋、叠片、下线， 定子机座高度：3920mm 定子铁芯高度：2630mm 定子重量：280.6t（不包括线棒）铁芯内径：6500mm 定位筋根数：50根定位筋布置圆内径：7580.4mm 2、施工要领及质量要求 2.1施工准备 根据设计图纸和到货清单开箱检查定子机座部件（机架、连接螺栓、销钉螺杆、调整垫等）、定子铁芯各部件（定位筋、托板、齿压板、压紧螺杆、螺母等）数量和外形尺寸核对图纸要求的数量和尺寸要求，若发现问题应及时反馈监理部门和现场督导。对参加施工的人员进行技术和安全交底，并做好记录。准备好施工要用的机工具、吊具，检查合格后方可投入使用，水准仪、水平仪等量具须经校验后方可使用。 2.2机座组装 把9只定子基础板和配套的键倒运到安装场，用煤油清理上表面和键槽，根据键端部的钢印和基础板上的标识一对一进行配制，直到键在键槽里人力推动自如，0.05mm塞尺塞不进为止，局部配合较紧
的位置须用油石研磨。全部配置完成后分别打上钢印，并在加工面上涂上黄油加以保护，吊到旁边临时放置。将三瓣定子机座分别用平板车倒运到安装场，并用厂家提供的专用吊具把机架吊到定子组装场地附近水平仰放。对定子机架各组合面进行清理，去除油漆、毛刺等杂质，用刀口尺进行平直度检查，发现问题应进行研刮处理。对机座底部基础板结合面、键槽、螺孔进行清理，同样进行键和键槽一对一的配制，配制完成后分别打上钢印。对机架环板上所有定位筋托板安装区域进行清理和打磨。检查清理组合面间的弥补垫（δ=2mm），将垫片按要求装在组合面上并进行分段点焊，拼装过程中保持垫片和结合面接触严密，不得有局部拱起现象。点焊的焊缝应进行打磨，焊缝高度不得高于垫片厚度。按图纸在每瓣机架组合面底部没有基础板的一端装上一只辅助支架，将螺栓紧固。 用桥机将其中的一瓣机架吊起翻身直立尽量搁在靠上游组装场地边，在每个基础板下面放一组100mm厚垫铁，使机座下落在垫铁上，在辅助支架旁机座底部两侧各放一只5吨千斤顶顶住，拆除辅助支架，最后松钩，注意在吊装时中间两个吊点用手拉葫芦（以便于机座调垂直）。同样吊起第二瓣机座调整垂直后缓慢下落和第一瓣进行组装，带上螺栓（可将其中几个螺栓带紧）和销钉螺柱，在穿螺杆的过程中千斤顶可配合调整，然后在辅助支架旁再放入两个千斤顶再松钩。再吊起第三瓣机座和前面两瓣进行组合，带上螺栓（将其中几个螺栓拧紧）和销钉再松钩。按照要求用力矩扳手进行螺栓紧固，紧固力矩为1100Nm（μ=0.11），并做好记录。检查组合面的间隙，用
水轮发电机组VPI定子线圈制造工艺研究
水轮发电机组VPI定子线圈制造工艺研究 水轮发电机组VPI型定子线圈为哈电公司首台厂内下线的水电VPI定子线圈，为波绕式结构，其额定电压为13.8kV，由于本产品采用VPI少胶整浸结构与常规水电产品在生产制造上存在差异，不能采用常规产品使用的成型模、热压模，经研究在工具和工艺方面做出调整：采用了专门针对VPI定子线圈的成型胶化模、烘压模具，改进铲头封焊结构，以保证生产出符合要求的线圈。 标签：水轮发电机；VPI；少胶整浸；真空压力 真空压力浸漆（Vacuum Pressure Immerge简称VPI）。VPI技术在国外被广泛应用，发展到今天其设备、工艺、材料等相关技术已经相当成熟。哈电公司VPI技术从无到有，填补了VPI技术空白，通过研究对制造工艺、材料选用、模具设计等多方面进行改进和提高。 1 定子线圈制造研究内容 1.1 导线模具工艺改进 （VPI型）定子在秘鲁成型胶化模的基础上进行改进，模具端部加装定侧铁与活侧铁，并且侧铁长度延伸至线圈绝缘末端位置，加装端部上压条，长度与侧铁长度相匹配，在端部定侧铁上及活侧铁上钻孔加装电热管加热方式对端部进行固化。 由于模具端部活侧铁引线R位置影响导线成型，所以提制模具时活侧铁采用可拆装结构，既保证不影响导线成型，又能在后序端部胶化和引线铲头时保证导线质量。（图2） 原成型胶化模以拉伸式成型模为基础，端部直线没有定位，本产品直线长度为2200mm，在端部加压时易造成直线变形，提前对成型胶化模进行改进，在模具直线位置加长活侧铁及定侧铁。（图3） 效果：端部固化更加充分，导线刚性得到提高，确保导线型线一致性，导线质量明显提高，从下线情况和电性能试验结果得到验证。 1.2 VPI定子线圈绝缘包扎研究 相对与传统多胶云母带包扎，VPI型定子线圈采用少胶云母带作为线圈主绝缘，少胶带与多胶带不同，其单位面积胶含量比多胶云母带低，韧性差，如包带盘张力及转速选择不当容易在云母带包扎过程中造成少胶带上的云母成片脱落、飞粉，影响最终的绝缘性能。线圈烘压时端部主要使用热缩带进行定型的效果与使用模具压型的效果还是有较大差异，造成端部尺寸不均匀。
大型发电机定子线圈带水测量介损方法
收稿日期：2009-03-20；修回日期：2009-09-04 作者简介：张建忠（1963—），男，河北鹿泉人，高级工程师，从事电机试验研究工作。E -mail:hbdyyzjz@https://www.360docs.net/doc/1c18965079.html, 电机老化鉴定的相关要求，对于介损的测量应该在发电机的额定电压下进行。而目前的高压介损电桥最大输出电压不超过10kV ，输出电流一般不大于 200mA ，发电机对地电容的特殊性使得线圈介损测 量不能使用介损电桥的正接线方法。另外，大型水内冷发电机定子线圈中带水，测量的介质损耗中含有水的损耗，因此对介损测量的结果有很大影响。实现大容量发电机定子线圈带水测量介损，可以作为确定线圈是否老化的重要依据，通过综合因素决定是否更换线圈，达到使机组能够安全、稳定运行目的，避免机组乃至电网的重大事故发生，具有较好的经济效益和社会效益。 1发电机定子线圈介损测量原理 在交流电压作用下，发电机线圈绝缘的等值电 路由通过容性回路C X 的电容电流分量I CX 及通过电阻回路R X 的有功电流分量I RX 。通常，I CX 远远大于 I RX ，介质损失角δ较小。 介质中的功率损耗： P =UI RX =UI CX tan δ=U 2ωC X tan δ （1）U C 代表气隙开始放电时的外加电压，从tan δ 增加的陡度可反映出老化的程度。但对于电压超过 10kV 的发电机来说，电桥电压（2500～10000V ）常 远低于发电机的工作电压，因此tan δ测量难以反映出工作电压下绝缘内部的局部放电性缺陷。 2 大型水内冷发电机定子线圈介损测量 2.1 线圈测量介损难点及改进方法 （1）由于大型发电机对地电容较大，通常在0.20μF 以上，且发电机出线额定电压比电桥输出电压值高许多，受电桥本身的升压设备容量所限，其对发电机施加的电压只能加到3kV 左右。要解决此问题，一是提高电桥的输出电压和容量，使用反接线的方法测量，此方法将使电桥进行全面的绝缘升级，并提高 标准电容器的电压，使测量设备变得极其庞大，对现 图1tan δ~U 变化曲线 Fig.1The curve of tan δ~U
大型发电机结构说图解
大型发电机 一、发电机概述 发电机是将其他形式的能源转换成电能的机械设备，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。发电机在工农业生产，国防，科技及日常生活中有广泛的用途。 发电机的形式很多，但其工作原理都基于电磁感应定律和电磁力定律。因此，其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。 发电机可分为直流发电机和交流发电机，交流发电机又可分为同步发电机和异步发电机(很少采用) ，还可分为单相发电机与三相发电机。 发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。 二、发电机的工作原理 按照电磁感应定律，导线切割磁力线感应出电动势，这是发电机的基本工作原理。图1为同步发电机的工作原理图。发电机转子与汽轮机转子为同轴连接，当蒸汽推动汽轮机高速旋转时，发电机转子随着转动。发电机转子绕组内通入直流电源后，便建立了一个磁场，这个磁场有一对主磁极，它随着汽轮机发电机转子旋转。磁通自转子的一个极（N级）出来，经过空气隙、定子铁芯、空气隙，进入转子另一个极（S极）构成回路。 图1 同步发电机工作原理图2 发电机出线的接线发电机转子具有一对磁极，转子旋转一周，定子绕组中感应电动势正好交变一次（假如发电机转子为P对磁极是，转子旋转一周，定子绕组中感应电动势交变P次）。当汽轮机以每分钟3000转旋转时，发电机转子每秒钟要旋转50周，磁极也要变化50次，那么在发电机定子绕组内感应电动势也变化50次。这样，发电机转子以每秒50周的恒速旋转，在定子三相绕组内感应出相位不同的三相交变电动势，即频率为50Hz的三相交变电动势。这时若将发电机定子三相绕组引出线的末端（即中心点）连在一起，绕组的首端引出线与用电设备相连，就会有电流流过，如图2所示。 三、发电机的结构 图3 大型发电机基本结构 目前我国热力发电厂的发电机皆采用二极、转速为3000r/m的卧式结构。如图4所示，发电机最基本的组成部件是定子和转子。 图4 300MW汽轮发电机组侧视图 1-发电机主体；2-主励磁机；3-永磁副励磁机；4-气体冷却器；5-励磁机轴承；6-碳刷架隔音罩；7-电机端盖；8-连接汽轮机背靠轮；9-电机接线盒；10-电路互感器；11-引出线；12测温引线盒；13-基座定子由铁芯和定子绕组构成，固定在机壳（座）上，转子由轴承支撑置于定子铁芯中央，
发电机定子绕组的直流电阻
测量原因及注意事项 (1)测量原因 定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。测量发电机定子绕组的直流电阻可以发现： 绕组在制造或检修中可能产生的连接错误、导线断股等缺陷。 另外，由于工艺问题而造成的焊接头接触不良(如虚焊)，特别是在运行中长期受电动力的作用或受短路电流的冲击后，使焊接头接触不良的问题更加恶化，进一步导致过热，而使焊锡熔化、焊头开焊。在相同的温度下，线棒铜导体及引线电阻基本不变，焊接头的质量问题将直接影响焊接头电阻的大小，进而引起整个绕组电路的变化，所以，测量整个绕组的直流电阻，基本上能了解焊接头的质量状况。 (2)测量方法 测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。采用压降法测量时，须选用 0．5级以上的电压表、电流表，通入定子绕组的直流电流应不超过其额定电流的20％。 采用电桥法测量时，因同步发电机定子绕组的电阻很小，应选 0．2级的双臂电桥。 (3)测量注意事项 ①测量时必须在电机各相引出端头上进行，不允许包括本相绕组的外部引线和中性点连接的铜排。 ②测量电压、电流接线点必须分开，电压接线点在绕组端头的内侧并尽量靠近绕组，电流接线点在绕组端头的外侧。
③发电机定子绕组的电感量较大，当采用压降法测量时，必须先合上电源开关，当电流稳定后，再搭接上电压表，同时读取电压、电流值。断开时，应先断开电压表，再断开电流回路。 当采用双臂电桥测量时，必须先按下电源按钮，待电流稳定后(靠经验)，再按下检流计按钮进行测量，测完后，必须先断开检流计按钮，再松开电源按钮。若违反上述操作顺序，则可能因绕组自感电动势过大，而损坏电桥。 ④必须准确测量绕组的温度。若温度偏差为1℃，会给电阻带来 0．4％的误差，容易造成误判断。因此，要求被测绕组的温度必须处于稳定冷状态，电机绕组表面温度与周围的空气温度之差应在±3~C之内，运行电机停机后到测量时约需相隔48h。为了加速冷却，在条件允许的情况下，发电机在退出励磁后，可空转一段时间后再停机，必须用经校准后的酒精温度计进行测量，不能使用水银温度计，以防破损后水银滚人铁芯，影响铁芯绝缘相通风。 温度计应不少于6支，分别置于绝缘的端部和槽部，若测量槽部的温度困难，可测定子铁芯通风孔和齿部表面温度，温度计应紧贴测点表面，并用绝缘材料盖好，放置时间不少于15min。对装有测量进口风温温度计及定子埋人式温度计的，需同时测量。将各温度测量数据的平均值作为绕组的温度。⑤为了避免因测量仪表的不同引起误差，各次测量应尽量使用同一电桥或电压、电流表。 ⑥采用压降法测量时，应在三个不同电流值下测量计算电阻值，取其平均电阻值作为被测电阻值。每次测量电阻值与平均电阻值之差，不得超过±5％。 ⑦发电机定子绕组的电阻值很小，交接试验标准和预防性试验规程中所规定的允许误差也很小，所以测量时必须非常谨慎仔细，否则将引起不允许的测量误差，导致判断错误。(
水轮发电机技术总结
技术总结 本人自1998年参加工作以来，先后在西昌大桥电站、石渠电站、宝兴小沟头电站、老挝南梦三电站、石棉大金平电站、攀枝花湾滩电站、新镇电站、雅安龟都府电站、云南赛珠电站、云南鲁基厂电站、哈萨克斯坦玛依纳水电站、云南甲岩电站、老挝南坎二电站、老挝南欧六、电站老挝南拜电站等从学徒开始、努力学习，到自己带班，独挡一面，最后当班长、全面负责发电机班的工作，到现在已经从事发电机安装工作快20年，安装过各种类型的机组、也遇到过各种各样的问题，积累了丰富的安装经验。安装分局发展越来越好，海外项目越来越多，但与此同时对职工的要求越来越高，在以后的工作中，我会一如既往的秉持认真负责的工作态度，同时更多的总结和提高自己的业务水平，适应单位发展的潮流、为单位的发展贡献自己的绵力。 水轮发电机的安装程序，主要根据结构形式而定，同时也与工地的施工条件、土建进度、设备到货情况和场地布置等客观条件有关。在保证安装质量的前提下，应尽量采取与土建及水轮机的安装实行平行交叉的施工方案，充分利用现场及施工设备，进行大件预组装。然后再把组装好的大件顺序分别吊入机坑进行总装，以缩短安装直线工期，促进早日发电。 悬式和伞式水轮发电机部件组装和预装：1.转子组装。
转子组装主要工作有：铁片清洗分类；主轴竖立（需要刮研的导轴瓦，竖轴前利用轴领完成导轴瓦的刮研）；磁轭铁片装压；磁极挂装；热打键；清扫，检查与喷漆及干燥耐压试验。2定子组装。在基坑内或安装间进行定子组合下线。3、推力轴承预装。主要包括推力轴承座得清理和负荷机架的预装；清理镜板；油槽组合及预装油冷却器及挡油板。4、上机架及下机架的预装。包括支臂和中心体的组合；预装盖板；安装上机架挡风板及灭火水管；轴承油槽组装，预装导轴承油冷却器及档油板。 悬式水轮发电机一般安装程序: 1、基础埋设。主要有下风洞盖板的基础件、下机架及定子基础垫板，制动器基础垫板，上机架千斤顶基础垫板等。以上基础件的预埋与混凝土浇注配合进行。2、定子安装。在定子机坑内组装定子及下线，调整中心、高程、水平，安装空气冷却器等。为减少与土建及水轮机安装的干扰，也可在机坑外进行定子的组装及下线，待下机架吊装后，将定子整体吊入找正。3、吊装下部风洞盖板。待水轮机大件吊入机坑后，吊装下部风洞盖板，按水轮机主轴中心找正和固定。4、下机架安装。把已经组装成整体的下机架吊置在基础上，按座环中心或水轮机主轴中心找正并调高程及水平，浇注基础混凝土。并按总装要求调整制动器顶部高程。5、转子安装。在安装间组装转子，将组装好的转子吊入走子，按水轮机主轴中心、高程、
测量发电机定子绕组的直流电阻原因及注意事项
测量发电机定子绕组的直流电阻原因及注意事项 (1)测量原因 定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。测量发电机定子绕组的直流电阻可以发现：绕组在制造或检修中可能产生的连接错误、导线断股等缺陷。另外，由于工艺问题而造成的焊接头接触不良(如虚焊)，特别是在运行中长期受电动力的作用或受短路电流的冲击后，使焊接头接触不良的问题更加恶化，进一步导致过热，而使焊锡熔化、焊头开焊。在相同的温度下，线棒铜导体及引线电阻基本不变，焊接头的质量问题将直接影响焊接头电阻的大小，进而引起整个绕组电路的变化，所以，测量整个绕组的直流电阻，基本上能了解焊接头的质量状况。 (2)测量方法 测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。采用压降法测量时，须选用0．5 级以上 的电压表、电流表，通入定子绕组的直流电流应不超过其额定电流的20％。采用电桥法测量时，因同步发电机 定子绕组的电阻很小，应选0．2 级的双臂电桥。 (3)测量注意事项
①测量时必须在电机各相引出端头上进行，不允许包括本相绕组的外部引线和中性点连接的铜排。 ②测量电压、电流接线点必须分开，电压接线点在绕组端头的内侧并尽量靠近绕组，电流接线点在绕组端头的外侧。 ③发电机定子绕组的电感量较大，当采用压降法测量时，必须先合上电源开关，当电流稳定后，再搭接上电压表，同时读取电压、电流值。断开时，应先断开电压表，再断开电流回路。 当采用双臂电桥测量时，必须先按下电源按钮，待电流稳定后（靠经验），再按下检流计按钮进行测量，测 完后，必须先断开检流计按钮，再松开电源按钮。若违反上述操作顺序，则可能因绕组自感电动势过大，而损坏电桥。 ④必须准确测量绕组的温度。若温度偏差为1C,会给电阻带来0. 4%的误差，容易造成误判断。因此， 要求被测绕组的温度必须处于稳定冷状态，电机绕组表面温度与周围的空气温度之差应在士3?（之内，运行电机停机后到测量时约需相隔48h。为了加速冷却，在条件允许的情况下，发电机在退岀励磁后，可空转一段时间 后再停机，必须用经校准后的酒精温度计进行测量，不能使用水银温度计，以防破损后水银滚人铁芯，影响铁芯绝缘相通风。温度计应不少于6 支，分别置于绝缘的端部和槽部，若测量槽部的温度困难，可测定子铁芯通风孔和齿部表面温度，温度计应紧贴测点表面，并用绝缘材料盖好，放置时间不少于15min。对装有测量进口 风温温度计及定子埋人式温度计的，需同时测量。将各温度测量数据的平均值作为绕组的温度。
