影像测量仪又名精密影像式测绘仪，它克服了传统投影仪的不足，是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。由光学显微镜对待测物体进行高倍率光学放大成像，经过CCD摄像系统将放大后的物体
影像送入计算机后，能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置，特别是精密零部件的微观检测与质量控制。
?
按其投射路径可分为(a)垂直型投影机(b)落地型投影机(c)水平型投影机。投影机与灯泡通电后，光线经过滤热镜片、透镜组、工作台平板、反射镜、投影幕等，将工件轮廓或表面经放大后并投影至半透明的投影幕上。通常，必须调整工件与投影透镜间至适当的焦距距离，使投影幕至最清楚的状况，以确保工件测量的准确性影像测量仪的构造，可由三个不同测量系统而有不同构造。若以垂直型投影机为例，其投影透镜可由25x至225x的放大倍率，而常用者
有10x、20x、50x、100x等四种。测量工件则可用轮廓照明或表面反射照明。附件包括回转式装物台、分厘头(机械式或光学式)、显示器、V型块、中心顶架、各种倍率的透镜(可随意更换)、投影幕、标准图片、玻璃尺和照相设备等。影像测量仪分类：影像测量仪、二维影像测量仪、二次元、自动影像测量仪、全自动影像测量仪、二次元影像测量仪、2.5D影像测量仪、影像测绘仪等等。除了通用分类的影像测量仪，随着某些行业的需求增大，市场上还出现了专用型影像测量仪，又有了如轴类影像测量仪、齿轮影像测量仪等分法。
?
?
?tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
万濠影像测量仪图像问题的解决办法
万濠影像测量仪图像问题的解决办法，万濠影像测量仪图像问题服务部门，万濠影像测量仪图像问题咨询，请找武汉科赛思机电有限公司（万濠影像测量仪指定批发商） 近年来，万濠影像测量仪运用的厂家是逐年成倍增多，随之而来反馈的影像(圖像)问题占了影像仪问题的相當当大一部分，外出维修单显示：软件相关问题占影像儀外出維修總量的50%以上，而影像（图像）問題在軟件問題中占到70%以上。現將部分問題及其原因分析如下，請各分處技術員盡量避免一些易導致問題的安裝和調試，對能夠電話解決，盡量采用電話解決，有些電腦如果連接了網絡，還可以通過遠程連接來幫客戶解決問題。 如下是各種故障的原因及解決辦法，请惠存。 一、影像區呈黑色或灰色(QIM3008是黑色，M2D系列是灰白色)，無論怎么調光圖像都沒有任何變化，且打開軟件沒有任何提示。這種情況大部分和影像卡及驅動沒有什么關系，排除步驟如下： 1. 檢查S-Video線是否插好，將S-Video線兩端都拔插一下。或者更換一條S-Video線試試看。 2. 如果故障無法排除，可能要親臨現場，拆除儀器外罩，檢查從相機到儀器后背板的S-Video線是否有問題，拔插一下或者是更換一條試試； 3.如果故障仍然無法排除，可能是相機出問題了，更換一個攝像機試試看。有條件的話，可以用AV線替代S-Video線看看攝像機是否OK。 二、軟件提示“無法激活影像”。此時絕大部分都是影像卡沒插好或影像卡驅動沒裝好。排除步驟如下： 1. 打開設備管理器。右擊“我的電腦”，在彈出的菜單中選擇最后一項“屬性”，此時會彈出一個對話框，點擊第三個選項卡“硬件”，選擇“設備管理器”。 2.在彈出的“設備管理器”對話框中查看，是否有“多媒體控制器”或“VideoMate…”.如果有，則說明影像卡在PCI插槽中插好，那就是驅動的問題。如果沒有，說明卡沒插好，換個插槽試試看。 3.如果是驅動沒裝好，則要重新安裝驅動。目前在M2D中有兩套驅動程序安裝辦法，一套是手動安裝，無需打補丁，一套是自動安裝，但是需要打補丁(安裝完成后將WH_VideoCapture.Dll拷貝至安裝目錄下覆蓋原來的同名文件)。后來發現，使用手動方法安裝的，會導致驅動容易丟失。這一點從QIM3008和QIM5008很少掉驅動可以驗證。在最新的M2D安裝包中，已經將以前手動方式去掉，安裝的時候只需要像QIM3008一樣，一步一步按照提示安裝即可，唯一不同的是，要將安裝包根目錄下的WH_VideoCapture文件拷貝到安裝目錄下替換原來的同名文件，不須也不推薦手動方式安裝。 三、還有一個比較烏龍的可能性是，軟件除了提示“無法激活影像”之外，還有一串英文提示，這串英文提示中有“24-bit”或“32-bit”之類的字樣，那說明色彩質量設置有誤，影像卡只支持24位或32位真彩色，需要重新設置色彩質量(屏幕空白處點擊右鍵à選擇“屬性”à選擇“設置”à更改”顏色質量”)。 以上是万濠影像测量仪图像问题的解决办法的简单说明，希望对大家能有所帮助！便携式粗糙度仪在操作中遇到的问题也可以来电来函咨询，我司将竭诚为您解答！
一键式测量仪使用注意事项
一键式测量仪使用注意事项 安全使用 1.测量期间，请保持环境温度恒定。 2.请在正确的电源电压下使用VX3000一键式测量仪。否则可能引起故 障。 3.测量过程中，请勿关闭电源。否则可能导致部分或全部设定数据丢 失。在关闭电源时，请一定显示主菜单画面。 4.请勿强行弯曲交流电源线组件，或是在组件上放置重物。否则可能 会损坏电缆，进而导致火灾或电击。请勿使用损坏的电源线组件。 5.请勿让金属、灰尘、纸屑、木屑等异物导入本产品。否则可能会导 致火灾、触电、故障或其他事故。 6.禁止移除壳盖,否则触碰产品内部可能会导致触电。 7.请勿将手伸入到平台之间。否则可能会导致手被夹伤。 8.请勿把手伸入到平台与可变照明装置之间。否则可能会导致手被夹 伤。
9.请勿在VX3030/3010的平台上放置超过2kg的物体；请勿在 VX3030/3010的平台上放置超过5kg的物体；请勿在VX3300的平台上放置超过7.5kg的物体，否则可能会损坏产品。 安全搬运 1.搬运仪器时，请将电缆从控制器断开，托住基座并握住后部的手柄。 否则可能会由于掉落导致受伤。此外，搬运仪器时抓住其他部分可能会导致损坏。 维护保养 1.请勿使用稀释剂或有机溶剂擦拭VX3000一键式测量仪，否则可能会 损坏产品。
2.如果VX3000一键式测量仪上积有任何脏污，请使用镜头纸或干布擦 拭。 3.请勿踩踏VX3000一键式测量仪，否则可能会损坏仪器。 4.请勿在VX3000一键式测量仪上放置任何物体。否则可能引起故障。 5.在连接或断开交流电源线组件之前，请务必切断主电源。否则可能 引起故障。 6.VX3000一键式测量仪使用了精密光学器件，请勿使之受到振动或冲 击。否则可能会损坏产品。 7.禁止拆解、改装、私自修理VX3000一键式测量仪，否则可能会导致 火灾、触电或产品故障。
全自动影像测量仪
全自动影像测量仪 全自动影像测量仪算法的设置，可解决各种各样的寻边难题，从而准确的抓取边界。有自动去毛边功能，对阴暗不明的边界一样可以准确的找出. (3) 宏测量功能: 宏测量功能就是，将一些测量，构造命令关联到一个按钮上。点击按钮，即开始执行宏测量功能，宏测量功能会自动完成构造动作，减少用户操作鼠标次数，提高工作效率。软件提供了16 组宏测量功能，用户可以自己编辑宏测量功能按钮的图标。 (4) 强大的构造功能: 软件提供向导的构造功能，这是软件的一大特色。客户想要什么结果, 直接点击相关按钮，就可以自动得到想要的结果. 软件提供了10 种构造法( 【平移】、【旋转】、【提取】、【组合】、【平行】、【垂直】、【镜像】、【对称】、【相交】、【相切】) (5) 世界先进的小R角测量算法：对于大半径,小弧长的R角，一直是测量界的测量难题，我公司经过大量的实验及算法优化，终于创造出一套行之有效的算法, 很好的解决这一问题. 通过测量弧及弧相邻的两条切线，可解决这一难题.经实践, 重复性可达0.01 之内. (6) 自动判别测量(自动识别线，圆，弧)：只要将鼠标放在工件的边缘上，即可自动寻边得到线，圆或者弧. (7) 显示结果丰富：对各种元素的测量结果显示, 其信息量大, 能满足各种客户的需要。并可设置哪些内容显示, 哪些内容不显示, 也可以单个元素进行单独设置其显示信息。也可对同类元素进行设置. (8) 超差红色警示: 如果测量结果超差，会指示是哪项内容超差，并将该项显示成红色，对应的图形也会变成红色.
(9) 能显示光学放大倍率和屏幕放大倍率: 下图中显示了光学放大倍率与屏幕放大倍率，屏幕放大倍率是由软件自动计算得到的，并能显示一个像素相当于多少mm。 (10) 能建立多重工件坐标系: 可根据图纸建立多重工件座标系。实现各坐标系的座标变换; 能方便地实现直角坐标系与极坐标系之间的相互转换;能实现各工件坐标系的存储和调用。建立座标系后，如果选择了十字线旋转功能，十字线会作旋转，指示座标系的旋转方向 (11) 建立用户程序方便快捷: 可以通过平移和旋转建立的用户程序。 (12) 编辑修改用户程序, 直观方便: 可以删除，插入任一元素，包括座标系。可以查看某个元素的寻边状况，及改变寻边测量的环境。如果有必要，可以重新测量一个元素，以改变它的测量方法及环境。 (13) 机器自动测量过程中可进行手动测量: 如果客户在测量某个，或某几个元素时，希望手动测量它，而不希望机器自动去测，软件可以轻松实现。软件提供了断点设置功能，可在要手动测量的元素地方，设置断点，则机器运行到该处时，会自动停下来。 (14) 运行用户程序时，可将数据自动对齐导入到Excel 中: (15) 运行用户程序时，可将数据自动导入到专业的SPC软件中：在我们专业的SPC软件中设置好工件资料后，只要测量完一个工件，数据会自动发送到SPC软件数据中，不需要通过TXT文件或第三方软 件进行转换。整个过程都是自动完成的，不需要人为的干涉。 (16) 测量异常时, 可以进行智能处理: 软件提供超差暂停和测量失败暂停功能，比如，在测量的过程，不小心工件动了。这时机器会暂停下来，并让选择作后面的进一步的处
DF9000地网接地阻抗测试仪,接地电阻测量仪
接地阻抗测试仪，接地电阻测试仪 接地阻抗测试仪系列产品可分为： DF9000大型地网变频大电流接地特性测量系统， DF910K大型地网变频大电流接地阻抗测量系统， DF902K变频抗干扰接地阻抗测量仪。 1、DF9000大型地网变频大电流接地特性测量系统：系统输出功率大（2-20KW），电压高（0-1000V），输出电流大（0-50A）。精确测量接地阻抗，接地电抗，接地电阻，接触电压，跨步电位差，场区地表电位梯度，接触电压，接触电位差，跨步电压，转移电位，导通电阻，土壤电阻率等参数，可全面测量大型地网的各项特性参数，完全满足新版DL/T475-2006《接地装置特性参数测量导则》的要求。 2、DF910K大型地网变频大电流接地阻抗测量系统：系统输出功率大（5-20KW），输出电压（0-1000V），输出电流（0-50A）。精确测量接地阻抗，接地电阻，接触电位差，接地电抗，导通电阻，土壤电阻率等参数。 3、DF902K变频抗干扰接地阻抗测量仪：系统输出功率2kW，输出电压（0-200-400V）.测试输出电流（0-10A）。精确测量接地阻抗，接地电阻，接地电抗，导通电阻，土壤电阻率等参数。可满常规接地网的测量。 变频抗干扰接地阻抗测试主要用于 1.精确测量大型接地网接地阻抗、接地电阻、接地电抗； 2.精确测量大型接地网场区地表电位梯度；
3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压； 4.精确测量大型接地网转移电位； 5.测量接地引下线导通电阻； 6.测量土壤电阻率 变频抗干扰接地阻抗测试： 也称大地网接地电阻测试仪，变频大电流接地阻抗测试仪，大型接地网接地阻抗测试系统、接地装置特性参数测试系统、大地网接地阻抗测试仪，接地阻抗测试仪等 DF9000变频大电流多功能地网接地特性测量系统 一、概述 DF9000变频大电流多功能地网接地特性测量系统是上海大帆电气有限公司和上海交通大学联合研制的最新成果，主要用于精确测量大型接地网特性参数的软硬件系统，系统主要功能：精确测量接地阻抗，接地电阻、接地电抗，场区地表电位梯度，接触电压，跨步电压，土壤电阻率，地网电流分布情况等参数。 DF9000变频大电流多功能地网接地特性测量系统通过对接地网注入一个异于工频的电流，有效地避免了50Hz及其它干扰信号引起的测量误差，可精确、经济、安全的测量接地网接地阻抗，接触电压，跨步电压，场区地表电位梯度等参数，同时使得测量过程变得方便而安全。 DF9000变频大电流多功能地网接地特性测量系统主要包括：大功率
KrussDSA100型全自动接触角测量仪
液滴形状分析仪 技术指标 1.性能要求： 1.1测量常规样品静态、动态接触角； 1.2测量固体表面能，分析固体极性和非极性组成、路易斯酸碱、和氢键力构成 1.3悬滴法测量液体表面张力/界面张力 2.配件要求及技术指标： 2.1*最大可测样品大于：300 x ∞ x 260 mm（L×W×H） 2.2样品台尺寸不小于：105x 105 mm （L×W） 2.3接触角测量范围：0-180°（设计范围），精度0.1° 2.4表面张力测量范围：0.01-2000mN/m（设计范围），分辨率±0.01mN/m 2.5*光学系统：软件控制7倍放大，最大视野范围不小于24*24mm，一体化聚焦设计，光源采用470nm 单色高亮度LED蓝色光源，内置散热风扇和遮光板。测量较小角度的接触角时需要调节光源的宽度。 2.6*采用红外激光准直系统控制调节CCD观测角度±4°可调，并自动读数带入软件计算。2.7视频系统：最大2000副照片/秒高速相机，采用最新图像顺序扫描技术，要求在150副照片/秒的时候分辨率大于1200*1200像素，数据传输速度5G字节/秒。 2.8*滴定系统：配置两套汉密尔顿管路式注射器，滴定精度0.1-1400μl/min可调；一套手动滴定装置，储液罐最大可装20ml液体。滴定装置可全自动进行补液、滴定、清洗管路等操作。不可采用步进马达式的滴定装置和移液枪式的滴定方式。 2.9*相机和光路采用折叠设计，调整相机的聚焦和放大的时候，要求基线一直保持不动。需提供相机的设计原理图。 2.10样品台调节：样品台可以三维方向手动控制移动，x,y,z三轴方向，水平方向最大位移距离为100mm，垂直方向最大位移为38mm，位移精度为0.1mm 2.11仪器操作：通过蓝牙外接接触角测量仪专用控制器，软件可支持触屏控制。 2.12 接触角拟合方式至少提供5种计算方法，其中必须含有高宽法和多项式拟合方法。 2.13 *软件必须含有中英文操作软件，并可输出中英文报告。 3软件: 3.1.*具有智能测量功能，可预设和存储程序，测量方法可存储和选择，并可一键式按照序列测量；并能智能识别同一图片中多个液滴中的待测液滴。 3.2接触角测量：测量静态、动态接触角（前进角和后退角）和滚动角，测量过程可以拍摄存储或实时分析，提供多种多种自动拟合方法，并可自动测定粘附功，基线调整自动、手动、水平、曲面等方法。 3.3表面能计算：提供九种计算方程，可以给出浸润性分析图谱，可计算固体表面的极性力、色散力和氢键组成。 3.4表面张力测量：悬滴法（杨氏方程）测量液体表面/界面张力\ 4、售后服务
CNC全自动光学影像测量仪是专为大批量重复检查而设计
CNC全自动光学影像测量仪是专为大批量重复检查而设计。具高速、高效能、操作简易、功能强大的特点，特别适用要求高效率、快速精确的大批量检测，是繁忙的质检线上不可缺少的重要设备。 全自动影像测量仪具有人工测量、CNC扫描测量、自动学习测量三种方式，并可将三种方式的模块叠加进行复合测量。可扫描生成鸟瞰影像地图，实现点哪走哪的全屏目标牵引，测量结果的生成图形与影像地图图影同步，它可点击图形自动回味、全屏鹰眼放大。可对任意被测尺寸通过标件实测修正造影成像误差，并对其进行标定，从而提高关键数据的批测精度。 全自动影像测量仪测量软件功能： 一.基本功能： ●笛卡尔坐标/极坐标转换●绝对/相对/工作坐标转换 ●公/英制转换●度/度分秒转换 ●点/点群●两点/多点求线 ●三点/多点求圆及弧●B-spline线
●两点间的距离●两线间的平均距离 ●点线间的距离●两圆心距离 ●圆线距离●两线间的夹角及交点 二.特殊功能： ◆光源控制：全电脑控制光源。 ◆自动变倍：不需要在每次变倍后重新影像校正，并可在测量及编程过程中任意变换放大倍率，能够在测量同一物体不同部分使用不同放大倍率，录入程序。。 ◆自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差。 ◆坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。 ◆标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。 ◆自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。 ◆自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。◆测绘功能：机械图形直接输出.dxf格式，实现2D抄数功能，与AutoCAD、Pro/e、UG等其它软件无缝联接。 ◆拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。 ◆测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL图表报告。 ◆编程功能：操作方便的自学习教导式编程软件，程序可重复执行。 ◆三维测量功能：Z轴方向可满足产品的高度测量要求。 应用行业 机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。 测量对象 LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、网板（钢网、SMT模板）等。 测量元素 长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。 有效测量行程：300×200(mm)Z轴测量调焦范围：≤200mm 承载重量：≤25kg分辨率：0.001mm CCD：美国TEO镜头：高清变倍0.7×－4.5× 影像放大倍率：20×－180×光栅尺：高精度精密光栅尺 照明系统：LED表面光和底光操作方式：软件控制
一键测量仪介绍、原理及技术参数说明
一键式测量仪OMQ100系列 放置后仅按一键即可测量 艾弗特一键测量仪又叫一键式测量仪，只需一按，即可快速测量。采用大视野影像闪 测、高精度、全自动，开创快速测量新理念。通过将远心成像与智能图像处理软件的 完美结合，任何繁琐的测量任务，都变得无比简单。只需把工件放置到有效测量区 域，然后轻轻按一键，工件所有二维尺寸瞬间完成测量。
一、仪器介绍 大视野影像闪测、高精度、全自动，开创快速测量新理念, 通过将远心成像与智能图像处理软件的完美结合， 任何繁琐的测量任务，都变得无比简单。 只需把工件放置到有效测量区域，然后轻轻按一键， 工件所有二维尺寸瞬间完成测量。 二、应用行业 广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等尺寸较小的产品及零部件的批量快速测量。
三、仪器特点 1.打破尺寸测量的常规。 仅需要它
2.大口径高景深，实现全视野范围成像清晰，超低畸变。 （传统镜头）(精密双远心镜头) 3.高分辨率数字相机。仪器采用1200万~4300万像素高分辨率数字相 机。 4.软件采用先进的20：1亚像素图象边缘处理。 5.最小二乘法回归处理可自动祛除毛刺和异常点，将对特征位置上 的影响降低到最低。
6.自动识别工件、无需定位。 7.高效的批量测量。 测量范围内一次性可测量大于20000个尺寸，100个尺寸测量时间小于1秒，大幅缩短测量时间，提高测量效率。 8.多个工件任意摆放，自动识别，批量测量。
四、软件介绍 完全自主研发，软件界面简洁、功能强大，极易学习；采用我司自主研发的畸变校正技术，保证在视野的各位置、各角度测量结果稳定精准；自主研发的图像拼接技术，保证拼接误差小于0.003mm。 （特殊软件功能可接受定制） 用户程序： (一)自动匹配工件，任意放置，一键测量。可自动搜索匹配并调出用户程序。可 框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD 建立匹配。可建立程序组，实现工件多个面翻面测量。 (二)全面的测量元素： 点、最高点、线、最高线、圆（中心坐标，半径、直径、真圆度、周长、面积，最大半径、最小半径）、弧、矩形（中心坐标，长、宽、周长、面积）、椭圆（中心坐标，长轴、短轴、周长、面积）、键槽（中心坐标，长、宽、周长、面积）、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈（通过周长计算半径、密封圈最大半径、最小半径、厚度）、测量结果再计算（最大值、最小值、平均值、求和）、二维码识别、条码识别。 (三)标注： 距离、X距离、Y距离、半径、直径、角度。
FCE06_C手持式电梯限速器测量仪说明书 1
1.用途 该仪器用于检测电梯限速器轮盘线速度及限速器动作速度。适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。 2 .仪器组成 电梯限速器测试仪有两大部分组成：控制检测部分和驱动部分。 2.1控制检测部分 控制检测部分包括液晶屏、电源接口、通讯接 口、霍尔传感器 2.2驱动部分： 驱动部分为29W、24V安全驱动电机 3.主要参数及性能指标： ●测量范围：0.25—6m/s ●测量精度：﹤±0.5% ●保存测量次数：4G内存，不限次数 ●电源：AC180～240V ●手持电机：29W、DC24V安全电压电机 ●测量过程一键操作，自动结束试验，简单方便 ●7吋电容液晶屏、中文虚拟仪器界面、速度曲线和数值动态显示 ●自适应加速曲线，测量速度快 ●中文输入，可输入产品制造商、型号等产品档案信息。 ●4吋热敏打印机 ●内存：4G（可升级到64G），海量档案数据存储 ● 4.使用说明： 4.1试验准备 4.1.1鳄鱼夹连接 仪器引出线共有2组鳄鱼夹，分别夹在限速器的两个动作开关上，如果限速器只有一个开关，没用到的鳄鱼夹相互夹在一起。 4.1.2传感器安放 HS01传感器为菲康电子专门为限速器测试仪设计的磁敏传感器，使用很方便。把它吸附在限速器支座上，位置对应圆磁钢，测试仪如果此时通电状态，HS01背后LED灯会亮。 圆磁钢吸附在限速器轮的边缘，有色标的一边朝外。 4.1.3电机握持方法 用双手握持电机，驱动轮靠在限速器轮的外圆上，轻微靠近即可。 4.1.4打开仪器电源进入用户界面，填好信息，点 击“OK”进入参数设置界面，输入被测限速器额定速度，点击“ok”进入测试界 面。 4.1.5电机旋转方向

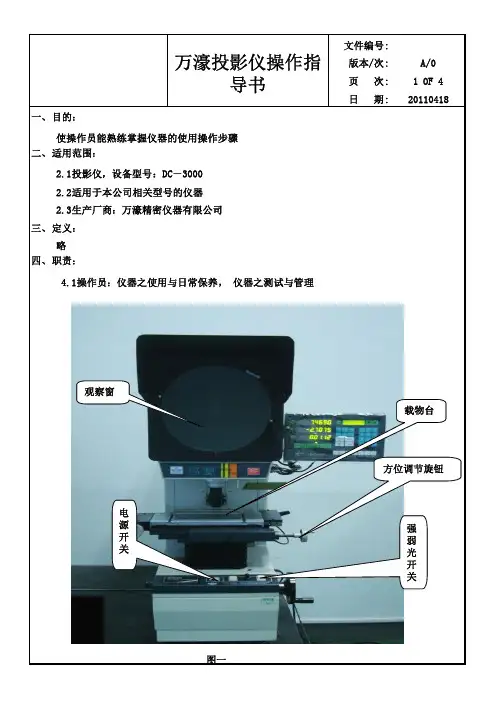

测量投影仪使用原理与结构介绍
数字式测量投影仪又名光学投影仪、轮廓投影仪，是一种光、机、电、计算器一体化的精密高效光学测量仪器，适用于精密工 业二维尺寸测量。本仪器能高效地检测各种形状复杂工件的轮廓和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等，被广泛地应用于机械、仪表、电子、轻工业等行业，院校、研究所以及计量部门的计量室、试验 室和生产车间。 测量投影仪分类： 测量投影仪品类繁多，商业名称和俗称五花八门，按成像分为成像区分：正像和反像；反像是利用投影仪光学成像原理，工件 与图像成反向；正像是通过对投影仪的认知对其加一个棱镜将其成像改为正像,工件与图像同步。常用的为反像，为方便测量，有 时特意加上正像系统把反像变成正像，但这无疑会增加成本而且测量精度也会随之有所降低。因此，若无绝对必需，选择反像是正 确的选择。 就投影方式而言测量投影仪只有两类：即立式测量投影仪、卧式测量投影仪两种。 立式测量投影仪卧式测量投影仪
测量投影仪使用原理： 被测工件置于工作台上，在透射或反射照明下，它由物镜成放大实像（倒像）并经 2 个反光镜反射于投影屏的磨沙面上。当反 光镜换成正像系统后，即成为正像，一个与工作完全同向的影像，观察很直观，给使用者带来极大的方便。 a. 立式测量投影仪：这类投影仪的主光轴平行于影屏平面，多数投影仪均属此类，它们最适合测量平面型零件或体积较小的工件。 立式轮廓投影仪仪器工作原理如下图 1 所示，被测工件Y 置于工作台上，在透射或反射光照明下，它由物镜0 成放大实像Y’并经反射镜M反射于投影屏P 的磨砂面上。 P Y' M M 2 S 2 S Y 1 K 1 S 1 C 图1 在投影屏上可用标准玻璃工作尺对Y’进行测量，也可以用预先绘制好的标准放大图对它进行比较测量，测得数值除以物镜 的放大倍数即工件的测量尺寸。还可以利用工作台上的数字测量系统对工件Y 进行坐标测量：也可以利用投影屏旋转角度数数显系 统对工件的角度进行测量。 图中S1 为透射照明光源，2-S2 为用于反射照明的二支光导纤维（VP系列立式投影仪为 3.2V/10W 透射LDE灯照片组），K1为透射聚光镜，C1 为球面反射镜。视工件的性质，两种照明可分别使用，也可以同时使用。 b. 卧式测量投影仪：这类投影仪的主光轴垂直于投影屏平面，中型和大型投影仪多属此类，它们最适合测量轴类零件或体积较大的 重型工件。 仪器工作原理如下图 2 所示，被测工件Y 置于工作台上，在透射或反射光照明下，它由物镜0 成放大实像Y’并经反射镜M反射于投影屏P 的磨砂面上。 P Y' M S2 M C1 S1 K1 Y 0
频率特性测量仪
频率特性测量仪 摘要 该频率特性测量仪采用89C52最小系统为控制核心，主要由正弦波发生器、数据采集存储、处理、显示、打印等功能模块组成。通过键盘控制来实现幅频特性和相频特性的测量，包括参数预置、点测结果的显示与打印，以及用普通示波器单独或同时显示幅频特性曲线和相频特性曲线。 本系统采用可编程器件（CPLD）和DDS技术实现信号发生电路，频率值与步长均能灵活准确地预置。被测网络采用有源带通双T网络，中心频率及带宽均达到要求：f0=5KHZ 、50 Q。 另外，我们还制作了线性稳压电源，扩展了幅频特性曲线和相频特性曲线的打印功能。设计中，较好地应用了EDA工具，软件设计模块化，总体较好地完成了基本部分和发挥部分的要求。 关键词：DDS，EDA，CPLD，双T网络，有源滤波，鉴相，数据采集
一．总体方案论证 ㈠．总体设计思想 本频率特性测试仪的设计思想为： 1、尽量做到测试准确，自动化、智能化程度高，操作方便。 2、尽量采用大规模集成电路如可编程逻辑器件等，使系统简洁、调试修改方便，可靠性高。 3、尽量采用现代化设计工具和EDA软件平台，使设计快捷，先进。㈡．总体设计方案 基于以上设计思想，本系统采用单片机和可编程器件（CPLD）作为控制及数据处理的核心，将设计任务分解为正弦信号发生器、被测网络、数据采集与存储、幅频特性测量、相频特性测量、结果显示、打印等功能模块。图1－１给出该系统的总体框图。 图1－１系统总框图
如上图所示正弦波发生器采用DDS直接数字频率合成技术，其逻辑控制部分用可编程器件CPLD实现。幅度测量采用峰值检波技术，相位测量则利用数字鉴相器实现。检波电路和鉴相电路输出分别经A/D 采集后由89C52 读进存储在RAM 中，再经分析处理后输出到ＬＥＤ显示电路、波形显示控制电路或控制打印输出电路，以实现频率特性参数和频率特性曲线的显示或打印。 由于使用了89C52 单片机和ＣＰＬＤ器件，使系统具有很大的灵活性，便于实现各种复杂控制，从而能方便地对系统进行功能扩展和性能改进。 二．频率特性测试仪信号源的设计与制作（一）、信号源方案选择 产生该系统所需测试信号源的方法有多种： 1．采用锁相环(PLL)及可预置分频器实现测试信号的产生,其实现框图如图２－１所示。 图2－１锁相环实现信号发生方框图 现有集成PLL的VCO一般都产生方波，而不是正弦波，而且在不
国产影像测量仪
影像测量仪 型 号 介 绍 来源：南京途威商贸有限公司 热线：4008-585-600 产品介绍 完美结合了传统光学和最新计算机图像处理技术，可以对工件平面的点，线，圆等基本元素作精密测量，操作简便省时，测量精度高，测量方法多，测量高效便捷，并且具有批量检测和SPC等功能，且测量软件还可以不断更新升级。凭借着SVM系列影像测量机强大优秀的操作功能，优越稳定的使用性能，不断更新的技术，在机械、电子、电器、模具、光学以及其他精密五金等行业中得到了广泛应用，并可以用于工程开发、绘图、产品检测等。
主要特征： 采用高精密花岗岩底座、立柱，保证机械系统的稳定性 底光和表面光采用连续可调的LED冷光源，避免造成被测物体的热变形手摇式操作，可切换快速移动；前置Z轴手轮，方便操作 测量软件界面友好，易学易用 完善的自动寻边界去毛刺功能，减少人为误差，提高工作效率 自动聚焦指示功能，方便用户与AutoCAD等软件接口 可视化编程，用户可根据导入的DXF文件进行编程，适用批量检测 图文并茂的报表输出功能，轻松输出检测结果 规格型号与技术指标:
主要特征： 业界的标杆软件PC-DMIS VISION，核心算法经过国际 权威认证机构PTB认证 核心零部件全部采用进口，经过严格、规范的组装及 调试 采用进口开放式高分辨率玻璃光栅尺，精度达0.05μm 瑞士进口maxon伺服马达 采用德国HEIDENHAIN专用高精度运动控制卡 采用进口迈创专用图像采集卡 高精度全铝工作台结构，做工精致 先进的XY平面精度校验方式，保证真正的空间精度 四轴CNC控制，高速运行稳定 连续自动变倍无需人工校验，可以直接使用 造型及结构经过国际化的专业设计团队设计，符合工程学原理规格型号及技术指标：
抗生素效价测量仪
国家高新技术企业——杭州万深检测科技有限公司 性能参数： 1）.配最高4800dpi、19mm大景深、矩阵CCD（12 线微透镜）的Epson Perfection V330 Photo超微立体扫描仪。最大分析测量面积：29.7 cm×21.6 cm，可同时对6个90mm的平皿进行亮度可调的反射光成像。 2）.抑菌圈测量“一键”式全自动测定6个90mm直径平皿中的所有抑菌圈，可全自动测定局部粘连的抑菌圈，可在有局部文字干扰的情况下，自动获得抑菌圈面积、直径等结果。具有抑菌圈样本平行性自动挑选、保真可视化比对、编辑功能。抑菌圈平皿可任意方向摆放。具有效价的组合优化分析特性。 3）.自动测定六碟平皿的测量时间≤4秒，单碟平皿的测量时间≤1秒。 4）.测量抑菌圈的直径，抑菌圈测量系统的读数分辨率≤0.001mm、最高光学测量分辨率≤0.0053mm，重复测量误差≤±0.01mm或≤±0.1%；效价测量误差≤±0.1%；效价重复测量误差≤±0.1%；台间测量差异≤0.2%。
国家高新技术企业——杭州万深检测科技有限公司5）.符合中国药典、USP美国药典、EP欧洲药典，可完成国家药典最新版（2015）的一、二、三剂量和组间、合并计算，以及全部菌种的抗生素效价测量。测定结果能自动输出到Excel表，以及自动形成WORD或PDF文档报告，并统一保存或查看阅读相关各类分析数据。内置美国CLSI“抗微生物药物敏感性试验执行标准”最新第25版（2015）全部数据，提供了数据输入和修改平台，方便更新，为纸片法药敏分析提供了快捷工具。 6）．可按食品添加剂乳酸链球菌素QB 2394-2007标准，全自动测量24个以上抑菌圈并自动分析出效价 7）.可任选6碟内菌圈测定的平皿碟数，可依尺寸等的区别，自动剔除杂质或缺损异常。 8）.★数据追溯、权限保护，操作记录可追踪回溯，符合GLP和GMP要求： 采用多重系统构架，分设职能与权限，确保数据信息的安全、完整、真实和可追溯。 a.系统管理员：负责创建、管理所有普通管理员与操作员的账户，设置普通管理员和操作员的权限。系统管理员只有一个，拥有系统最高权限。 b.普通管理员：负责全部测试数据的审核、存档管理、以及其他系统数据的管理。系统可分配多个普通管理员，其权限由系统管理员设置分配。 c.操作员：负责样品制作、测试、修正、形成电子报告、提交审核等。系统可分配多个操作员，其权限由系统管理员设置分配。 d.所有账户都可自行修改登录密码，设置自己的电子签名并输出到报告。
天准全自动影像测量仪培训教程作业指导书打印版
全自动影像测量仪作业指导书 注意事项 工件需在恒温20℃ ±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。但测量前必须在入检测室后15—30分钟后测量。测量时由于行程关系，人须距离机器0.5米以外。因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。 准备工作 1. 将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东 西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量 值。 2. 将测量平台擦拭干净，不得有灰尘油污。 3. 将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上 方落下，不可在玻璃上划行，以免划伤玻璃。调整摆放位 置，确保在测量仪可测范围内。 测量开始 1. 首先打开设备→打开机器电控开关,让其进行初始化运行，待 其运行完毕后，方可打开操作软件。期间不可掀开玻璃压盖 （压盖下方有一个保护装置，为防止摄像头撞到设备，打开 压盖会触发急停，引起设备故障），运行结束以摄像头LED灯 全开并全灭为信号。同时可打开计算机。 2. 设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运
行结束会显示设备初始化失败,此时须关闭软件及设备,重启 设备及软件) 3. 光源控制区：打底光时可选择自动打光，也可手动打光，推荐 自动打光。 4. 测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行 自动对焦。 测量界面介绍： 光源控制区：
几何测量区： 5. 建立坐标系：单击第一行坐标系图标，然后单击最后一行第一 个机床坐标，根据实际要建立坐标系所需的几何元素进行测量， 一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基 元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后 单击所提取的圆，直线（注意选取顺，先单击圆。） 6. 几何测量步骤：选检测的基元类型→选取获得基元的方式（提 取或构建）。根据要测量的要素，合理安排好测量步骤。提取
VMC自动影像测量仪
精准测量，恒久如一，以经典领跑市场 在精密测量市场中，既有对精度要求高的精密电子产品等用户，也有只限于一般测量的其他用户。从待测工件的尺寸来看，既有电子零配件等小型零件，也有印刷电路板等尺寸较大的工件。针对这些精度和尺寸要求不同的用户，制造商也相应地生产了不同精度级别和测量行程的机型，以适应市场的多样化需求。 以拥有高精度、极佳稳定性能和性价比之王著称的经典VMC影像测量仪，一直带着良好的消费口碑领跑自动影像仪市场，经典造型、超群品质、测量功能丰富等因素保证了VMC 系列的畅销不衰。 VMC是天准融合创新设计理念而打造的具有优越性价比且测量功能丰富的经典影像仪，拥有高精度和极佳的稳定性能，是现代制造业的理想选择。经中国计量科学研究院权威认证，该产品的测量性能优于其准确度指标。 最优配置结构，稳定性极佳 VMC影像仪，汇集了精密机械、测控系统、软件算法、探针系统、光学设计等多个领域的尖端技术，实现一体化精准测量。在机械结构方面，由于花岗石变形小、稳定性好，因此VMC采用精密花岗岩作为主体结构材料，为确保精度和计算机数字控制的性能，XYZ三轴选用THK精密线性滑轨和精密传动机构；在电控系统方面，天准是国内唯一有控制器研发能力的民族企业，VMC采用CNC自动机专业的控制系统，实现快速、精准、稳定的定位性能，其中定位精度高达2微米；在光学系统方面，VMC影像仪提供轮廓光、表面光等光源，可根据不同类型工件，提供灵活的照明方式，清晰度高，测量更精准。 先进的软件技术，丰富了系统的性能 简捷明了的软件操作界面，高效快捷的测量编程实现，稳定安全的控制模式以及多样可选测量数据输出格式是Visepc测量软件在业内独树一帜的有力保证。它的存在，让即使只是受过短暂培训的人也能像测量专家一样，通过Vispec提供的机台控制、自动变倍镜头、表面光源6环8区控制、自动光源调节、多种基元提取方式、全自动轮廓跟踪、自动批量测量等功能，轻松自如的使用影像测量仪完成不同复杂程度的工件测量任务。此外，Vispec测量软件还具备多种格式报表输出、SPC统计分析、图纸比对、全景扫描等增强功能，极大地增强了测量的准确性、提升了测量的效率。 VMC影像仪系列在国内凭借其优异的性能和过硬的品质，一直拥有良好的市场口碑，其与生俱来的测量精度、多样功能和极佳稳定性使得其在精密测量市场上独树一帜，流线型的外观和巧妙的电控配置更是吸引了众多品保者的青睐。 选择一台款式、价格、性能、精度等全方面的精密测量仪器，VMC系列影像仪非你莫属。

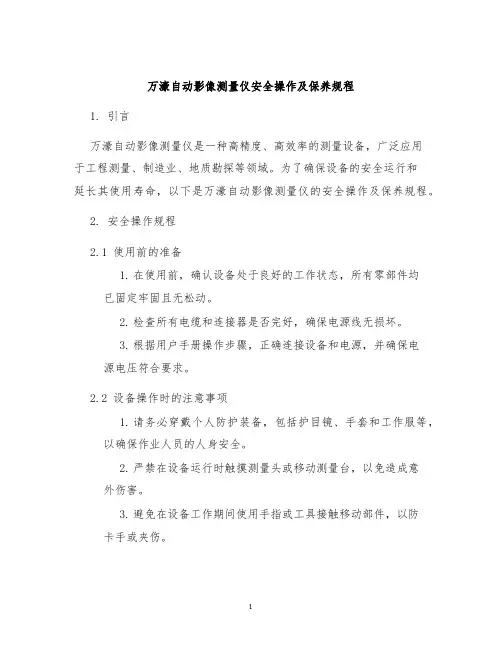

全自动影像测量仪操作规程
全自动影像测量仪安全操作规程 一、开机前的准备 1、检查电源线、影像数据线、控制卡数据线等是否连接正常，发现问题及时处理，未经处理不得开机； 2、移除仪器工作平台上所有的工件及其他物品，避免仪器开机自检时碰撞。 二、操作步骤 1、打开计算机电源开关，启动Windows7操作系统； 2、打开仪器电源开关，开始自检工作，自检运行结束以摄像头LED灯全开并全灭为信号； 3、待自检完毕后，启动Vispec软件，输入用户名、密码，进入主界面。（软件的默认用户名：tztek或Admin，密码为空） 4、将待测工件放置在工作台上； 5、移动工作平台使工件成像在可视范围内，调节光源、Z轴位置、镜头放大倍数，使图像成像清晰、大小合适； 6、在软件中设置测量相关参数和显示相关参数； 7、根据工件的实际形状，选用不同的测量工具进行测量； 8、将测量结果输出为Word格式、Excel格式、TXT文本格式或者HTML超文本格式的报表文件，还可以保存为DXF格式的图纸文件。 9、测量完成后，先关闭软件，再关闭影像测量仪，最后关闭计算机。关闭后盖好防尘罩。 三、安全要求和注意事项 1、人员：影像测量仪为高精度仪器，操作人员需经专业培训后方可操作； 2、操作：必须严格按照仪器使用说明书操作，严禁盲目操作。仪器运行过程中，测头移动范围内禁止放置物品或倚靠仪器； 3、避振：如果影像测量仪受到额外的周围振动，测量精度将会降低。当频率小于10Hz时，周围振动的振幅不应该超过2μm（峰-峰差值）；当频率在10Hz到50Hz之间时，则加速度不应超过0.4Gal。如果振动超过这些限制，应该采取防振措施。 4、无尘：影像测量仪构成组件应尽量保证无灰尘，虽然防尘罩对影像测量仪有一定防护作用，但仍应定期清洁； 5、电源：使用90-264VAC，47-63Hz，10Amp下的稳定电源，以确保仪器正常运行； 6、温度：环境温度尽量保持在20℃±1℃，过高或过低的环境温度将影响测量精度。禁止在偏高或偏低温度下调整仪器精度。否则，无法确保仪器在20℃时的精度； 7、湿度：保持环境湿度在30%至80%之间。高湿度会使机械部件表面生锈，阻碍平滑的轴向移动； 8、光照：安装仪器的室内应保持柔和、均匀的光照，强光或太阳光直射的光照环境下会极大的影响仪器的测量精度。 四、维护和保养 1、在放置工件时，应轻拿轻放，避免损伤玻璃台面。禁止放置过重工件； 2、测量平台附着水气或油雾层时，应使用清洁剂清除污垢； 3、仪器不工作时，应用防尘罩覆盖。机身外壳污染时，要用软布擦拭，防止污染物扩散至线性滑轨或平台。
20110702 准力直线导轨精密磨床
準力機械股份有限公司針對高度、高科技產業，新開發JL-50400CNC直線導軌高精密磨床新機型，將於3~7日在水湳機場台中國際工具展公開展出。該JL-50400CNC直線導軌高精密磨床，主要結構為龍門型之定柱定樑式雙立柱結構，將掀起國內磨床界大轟動。 準力公司負責人林馨堂表示，新機器JL-50400CNC直線導軌高精密磨床之主要結構，為龍門結構之定柱定樑式設計，充份發揮阿貝原理的效用，將定位基準線與導軌的距離縮至最小限度；熱對稱龍門結構，擁有極佳的結構剛性與降低熱效應的優勢，使機台長期保持極安定的精度。底座內部為「八」字傾斜肋設計，將軌道承受的力量分流到地腳螺絲，可獲得穩固性較佳的支撐補強構造，令加工機底座之雙軌道達到結構性更加穩固不易變形厚實的底座。雙跨型門柱龍門結構的主軸頭頭部懸伸大幅縮短，剛性佳。水平軸4組線性滑軌設計，可消除軌道間之牽引偏移，確保加工運動時之精度。主結構以FC30、FCD45高級鑄鐵材質鑄造，經過回火處理（退火）、自然季化，徹底消除鑄件內部應力，確保機械加工精度。主軸、鑽石滾輪軸、光學尺配備有氣密式密封系統，水氣、切屑不會進入軸承、玻璃尺，確保使用壽命更長。 該JL-50400CNC直線導軌高精密磨床加工簡介：JL-50400CNC滑軌研磨機有二組立式研磨頭、二組垂直和二組水平伺服馬達進給軸，工作台採用伺服油壓控制系統，搭載電磁盤及鑽石滾輪修整器，用於同時研磨線性滑軌之兩側平面及軌道。2、另有一組臥式研磨頭，垂直、水平伺服馬達進給軸，用於研磨電磁盤平面。3、雙砂輪用同一組鑽石滾輪修整、修銳，確保雙砂輪形狀、尺寸相同，研磨滑軌使兩側形狀、尺寸、表面粗糙度完全相同。 一．台湾准力手动磨床特点： 1．高精度弹筒式主轴，采用超精密P4轴承，在恒温以最佳状况预压装配，主轴与马达V3级直结式． 2．螺杆经热处理硬化再经研磨加工，确保长寿命和精度 3．底座，鞍座．工作台．立柱．主轴座等主要铸件采用米汉纳高级铸铁经弛力退火处理消除内应力，刚性强，不变形． 4．鞍座滑轨双V设计，采用Turcife经精密刮花处理，确保精度及耐久性． 自动磨床特点：可无段变速快速移动，无振动．油压系统温升底，运动顺畅平滑．采用近接开关控制，无噪音．极限开关双重保护． 二．台湾准力ATD微电脑系列磨床特点： 全新微电脑控制器及完整的各种研磨功能．单一步进马达控制垂直升降．垂直轴速度可调．多种砂轮回升定寸选择功
全自动影像测量仪
全自动影像测量仪 仪器简介 全自动影像测量仪是平面二维几何量测量的一种高精密、高效率测量仪器。主要是利用通过机、光、电、软件等几大领域的一体化设计，采用非接触的光学测量方法，自动测量各种工件的几何尺寸，如长度、高度、深度、轮廓、表面形状、角度和位置等。尤其适用于各种精密工件的精确测量与质量控制，如电子零配件、精密模具、冲压件、塑胶件、PCB、LCD、螺纹、齿轮、成形刀具等。随着自动控制技术的发展，手动型影像测量仪逐渐为全自动型影像测量仪所取代。 应用领域 全自动影像测量仪和手动影像测量仪一样，可以被广泛的应用在几乎所有的二维几何量测量领域。涉及机械、电子、仪表、五金、模具、螺丝、金属、配件、橡胶、PCB板、弹簧、塑料等行业中关于LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等产品质量检测过程中高精密几何量包括长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R 角等，是目前国内外高精度几何量测量最主要的设备。 结构原理
仪器结构 全自动影像测量仪的结构主要包括：测量平台、Z轴、显微镜、CCD、光源、电控系统和计算机。计算机配备图像采集卡，接收由显微镜和CCD获取的图像数据；光源在不同工件、不同测量要求下，保证计算机获取到高质量的图像数据；计算机通过USB接口向电控系统发送命令来移动测量平台和Z轴，使得需要测量的区域移动到显微镜的可视区域内；安装在计算机上的精密测量软件利用图像处理技术对获取的数据进行处理，完成对工件的测量。 下图是苏州天准精密技术有限公司全自动影像测量仪的基本结构： 软件介绍 Vispec是专为天准影像测量仪系列设计研发的全功能精密测量软件，其主要功能如下： ◆ 提供影像测量工具，进行各种基本几何量测量； ◆ 提供构建功能对几何基元进行各种运算，提供形位公差测量功能； ◆ 可生成任务进行全自动批量检测，支持自动和手工交互操作； ◆ 任务完整记录编程过程，支持基元编辑功能，支持多坐标系定义； ◆ 强大灵活的机台控制功能，包括XYZ三轴运动、镜头变倍、光源控制、自动聚焦等，提供多达六种手段控 制XYZ三轴运动； ◆ 可输出Word、Excel、HTML、TXT报表和DXF文件； ◆ 具有SPC统计功能，可进行有效的品管控制； ◆ 具有多个增强工具和插件，如图纸比对、自动轮廓提取等； ◆ 简体中文、繁体中文和英文三种语言界面（如下图）。 1、简体中文版： 2、繁体中文版

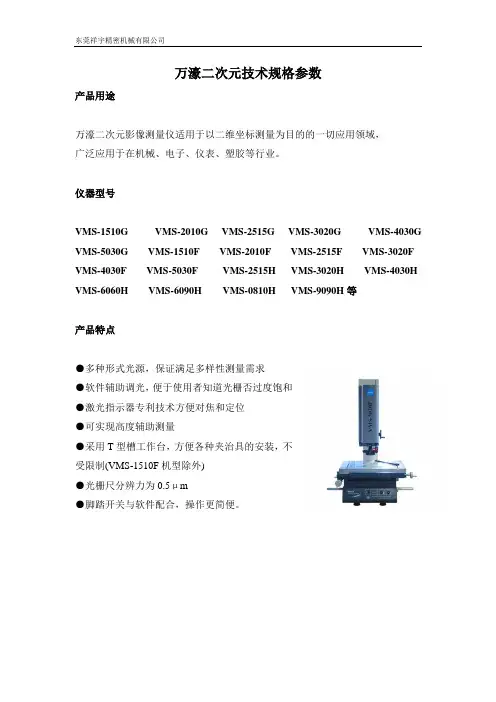

万濠影像测量仪VMS-2515F说明书

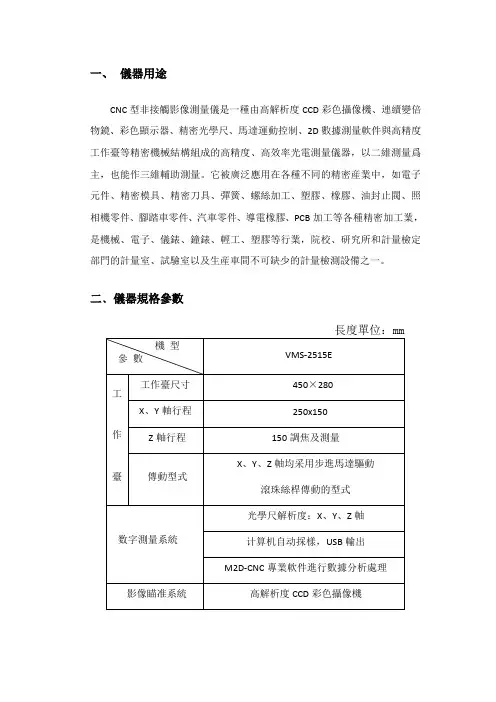

一、儀器用途 CNC型非接觸影像測量儀是一種由高解析度CCD彩色攝像機、連續變倍物鏡、彩色顯示器、精密光學尺、馬達運動控制、2D數據測量軟件與高精度工作臺等精密機械結構組成的高精度、高效率光電測量儀器，以二維測量爲主，也能作三維輔助測量。它被廣泛應用在各種不同的精密産業中，如電子元件、精密模具、精密刀具、彈簧、螺絲加工、塑膠、橡膠、油封止閥、照相機零件、腳踏車零件、汽車零件、導電橡膠、PCB加工等各種精密加工業，是機械、電子、儀錶、鐘錶、輕工、塑膠等行業，院校、研究所和計量檢定部門的計量室、試驗室以及生産車間不可缺少的計量檢測設備之一。 二﹑儀器規格參數 長度單位：mm
