静电喷枪的原理及特点
静电喷枪
静电喷枪分为粉末静电枪及液体（水性）静电喷枪，下面将重点介绍适用性更好的液体静电喷枪。

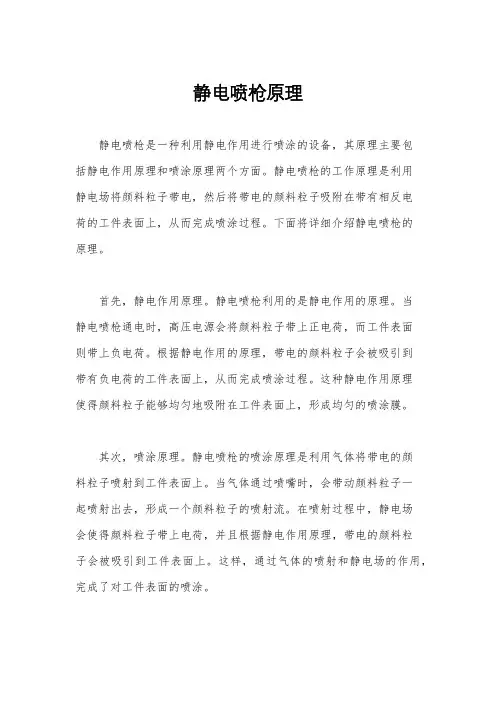

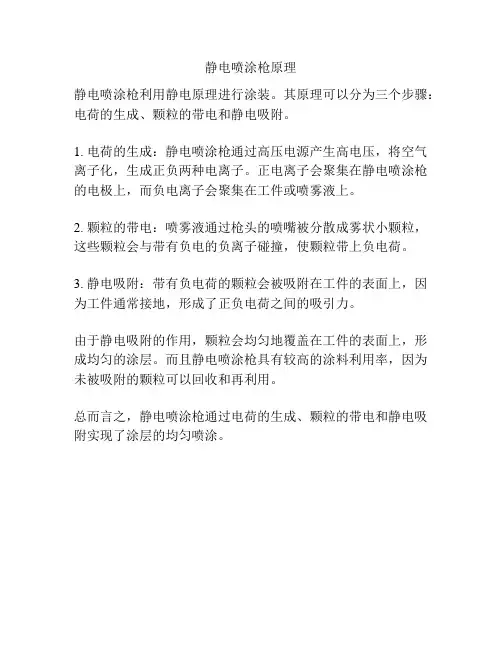

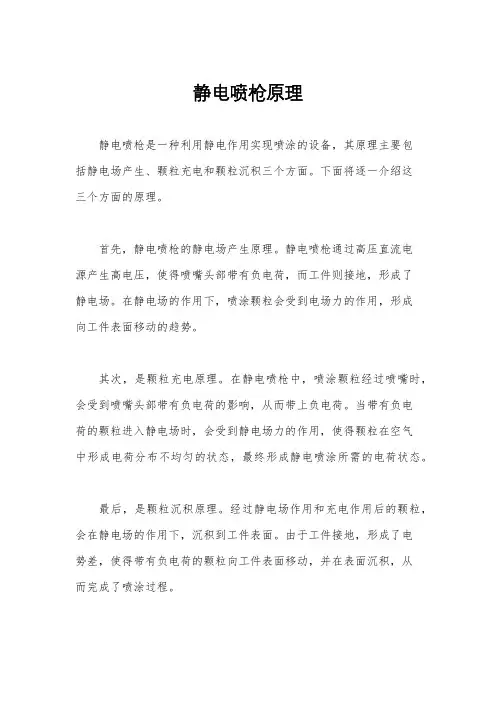

静电喷枪原理
静电喷枪是根据静电喷涂原理，通过以接地被涂物为正电极，涂料雾化装装置为负电极，并将涂料雾化装置带高负电压，在二极间制成静电界，使雾化涂料粒子带负电，使涂料有效地被吸着于相反电极的被涂物上。
液体静电喷枪已广泛应用于市场。它以其极高的涂料利用率、高效的涂装生产率、优异的涂装质量和废漆、废漆雾的大幅度的减少及对环抱危害的降低愈加倍受人们的青睐。一套完整的液体静电喷枪主要有静电发生设备，静电喷枪枪体，供漆气动双隔膜泵浦及其他的喷涂配件。设备简单，易操作。
适用行业
液体静电喷枪适用于：五金零件、碳纤制品、电镀保护、汽车零件、钢制家具、木器家居用品并适用于所有导电性涂料的喷涂；已普遍应用于各行业。
静电喷枪优势
1. 节省涂料。采用静电喷漆作业，可以减少涂料的浪费及超涂情形，可以有效减少清
洁及废料管理成本，并可以节省40%的油漆，涂装率更是高达90%以上。
2. 节省时间，提高产能。因为静电自然包覆原理，无需喷枪的正确瞄准及绕着被涂物，
缩短喷涂作业时间，增加产能。
3. 品质提升。由于静电使油粒子超微雾化，于面漆作业时，易于达到高标准的表面质
量
4. 降低飞散污染。减少无效的过涂，合乎越来越严格的环保要求，能有效保证环境及
人员的健康。
5. 自动化程度高。由于静电吸附原理，摆脱了对员工的技术要求壁垒，普通员工也能
操作，质量更高，产量更高，彻底摆脱依赖技术师傅的难题！
静电喷枪的保养
一、静电喷枪枪体的保养
1、喷枪要经常保持清洁，清洗时不可将枪体浸泡于溶剂中，要手持喷枪，用柔软的毛刷和抹布沾溶剂小心清。
2、除故障外不可随便分解，为确保枪体的缘源，分解只限于因故障而更换零件。
3、喷枪应经常悬挂于挂钩，短时间内不使用时，也要关闭控制箱电源。
4、为了是喷枪亲量化，枪体使用树脂材料，设计上充分考虑了强度，但使用时扔要注意不摔落，以免造成不必要的损害。
二、静电喷枪喷嘴的保养
1、作业结束时每次要认真清洗。
2、清洗喷嘴杜塞时，不可以使用铁丝等金属穿跩，应以溶剂浸泡后，使用压输空气吹，不可使用金属清洗。
3、喷嘴作业过程中要时常清洗，附在喷嘴部分的涂料会使微粒化不良，并影响静电产生效果。
三、涂料管空气管电缆线的保养
1、要保持清洁，勿附着涂料及其他污染物
2、禁使用机械性的冲击（如被脚践踏，上压物品及车轧）
静电喷枪的选择
静电喷枪的好坏，关乎到生产的正常运转，关乎到产品品质的要求，关系到操作人员的人身安全及车间厂房的生产安全，这点不容小觑。因此，建议广大商家在选择的时候尽量选择大品牌的厂家产品，如条件允许，选择进口喷枪则是最好的选择，当然，目前国内喷枪经过多年的发展及技术的吸收，也达到了国际上的先进水平。目前国内做得好的静电喷枪厂家也有几家，其中尚多喷涂厂家做的静电喷枪在行业内算是不错的静电喷枪，性能稳定，售后无忧，价格还不贵！
选择静电喷枪，选购时要注意：1性能稳定，这点可以去厂家看下产品或是带上工件去试喷。2.售后服务，在使用过程中或多或少会遇到一些问题，这当中就需要设备商的配合，可以很好的解决技术方面的问题！
粉末静电喷涂技术的典型工艺流程
粉末静电喷涂技术的典型工艺流程 深圳雷邦磷化液工程部编辑 摘要：粉末静电喷涂技术的典型工艺流程为工件前处理→喷粉→固化→检查→成品。 一、前处理 待处理工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜以增强喷粉后的附着力。前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。 二、喷粉 1.粉末静电喷涂的基本原理 工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。 2.粉末静电喷涂的基本原料 用室内型环氧聚酯粉末涂料。它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于 1.3g/m3、含油量小于1.0×10-5％(质量分数)]。 3.粉末静电喷涂的施工工艺 ①静电高压60～90kV。电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。 ②静电电流10～20μA。电流过高容易产生放电击穿粉末涂层；电流过低上粉率低 ③流速压力0.30～0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。 ④雾化压力0.30～0.45MPa。适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。 ⑤清枪压力0.5MPa。清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。 ⑥供粉桶流化压力0.04～0.10MPa。供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。 ⑦喷枪口至工件的距离150～300mm。喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。 ⑧输送链速度4.5～5.5m／min。输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。 4.粉末静电喷涂的主要设备 ①喷枪和静电控制器 喷枪除了传统的内藏式电极针，外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。静电控制器产生需要的静电高压并维持其稳定，波动范围小于10％。 ②供粉系统 供粉系统由新粉桶、旋转筛和供粉桶组成。粉末涂料先加入到新粉桶，压缩空气通过新粉桶底部的流化板上的微孔使粉末预流化，再经过粉泵输送到旋转筛。旋转筛分离出粒径过
油漆喷枪使用说明书
油漆喷枪使用说明书 它是我们在喷涂施工中的主要操作设备，根据取料方式以分为三种：虹吸式、重力式和压送式。因除对嘴式喷枪外，不论是其它虹吸式还是重力式都可以很方便的改为压送式，所以我们一般只把喷枪分为两种：虹吸式和重力式。 1.虹吸式喷枪（虹吸式喷枪外部结构如下图）虹吸式喷枪又分为对嘴式和扁嘴式两种。对嘴式喷枪一般重量较轻，仅0.5公斤左右，贮料罐容量小，工作压力一般在０.274～０.345兆帕，喷涂时喷雾呈圆形，喷嘴与工件物面间距150～250毫米，仅适用于小工件的喷涂作业，所以又俗称小喷枪。扁嘴式喷枪相应要重一些，约１公斤，贮料罐容量较大，喷涂气压一般控制在0.35~0.50兆帕，喷涂间距较大，约在250~350毫米，属于大型喷枪。喷涂时喷雾由旋转螺冒调节控制，可呈圆形、扇形或圆锥形（旋紧），喷涂时应根据被涂物表面形状和施工现场情况而调整喷雾形态。 2.压下式喷枪压下式喷枪又称重力式喷枪，其构造和工作原理基本上与扁嘴式喷枪相同，只是贮料罐上方，涂料靠重力作用自行流入枪膛，并随压缩空气喷射在工件上。贮料罐装在上方，即使涂料较少，亦可充分得到利用，这是它的优点。但枪体重心上移，如装满涂料，重量较大，不便于枪体运作，且涂料又易溢出，影响操作。 3.压送式喷枪 压送式喷枪其构造和工作原理基本上与压下式喷枪和虹吸式的扁嘴喷枪一样，其喷枪本身就是由扁嘴喷枪改造而成，不同的只是供
料方式不一样而已，扁嘴式喷枪由贮料罐供料，压送式喷枪采用输漆泵供料。 4.常用喷枪的内部结构及各种控制阀门的作用 ①.枪头扁嘴（旋转螺母）枪头扁嘴主要是用来控制喷涂漆雾的形状和方向。枪头扁嘴与枪身呈垂直或平行时，漆雾方向与枪头扁嘴的方向相反，漆雾呈扇形。枪头扁嘴与枪身呈45°角交差时，漆雾呈圆形，角度变小或增大时，漆雾由圆形向椭圆变化，至180°角时变成扇形。 ②.漆雾面积调节阀漆雾面积调节阀又称扇面调节阀，它在枪体的右上方，流量调节阀的上面。漆雾面积调节阀的主要作用是用来控制漆雾在工件上的施工面积和漆膜的均匀。漆雾面积调节阀向左旋转漆雾面积喷涂面积增大，向右旋转漆雾喷涂面积变小，旋紧时喷涂漆雾呈圆形。 ③. 流量调节阀流量调节阀全名为涂料流量调节阀，以称顶针限动螺杆，它在枪体的右上方，扇面调节阀的下面。流量调节阀是喷涂是用控制涂料喷出的大小，调节喷涂面积和漆膜的厚度、流平。流量调节阀向左旋转出漆量变大，一次性喷涂膜变厚，喷涂面积增大；向右旋转出漆变小，一次性喷涂面积减小，漆膜变薄；旋紧时无涂料喷出。 ④.空气压力调节阀空气压力调节阀以称喷涂空气控制阀，它在枪体的下方，气管连接处的旁边。空气压力调节阀向左旋转，喷涂压力增大，喷涂距离变远，出漆量、喷涂面积同时应该跟着增加，否
粉末静电喷涂工艺流程的工序
粉末静电喷涂工艺流程的工序 1.表面预处理。主要是脱脂、除锈，其方法与涂液态漆的预处理相同。 2.刮腻子。根据工件缺陷程度涂刮导电腻子，干燥后用砂纸磨平滑，即可进行 下道工序。 3.保护（也称蔽覆）。工件上若某些部位不要求有涂层，在预热前可采用保护 胶等掩盖起来，以避免喷上涂料。 4.预热。一般可不需预热。如果要求涂层较厚，可将工件预热至180～20℃， 这样可以增加涂层厚度。 5.喷涂。在高压静电场下，将喷粉枪接负极，工件接地（正极）构成回路，粉 末借助压缩空气由喷枪喷出即带有负电荷，按异性相吸原理喷涂到工件上固化。 6.喷涂后的工件，送入180～200℃的烘房内加热，使粉末固化。 7.清理。涂层固化后，取下保护物，修平毛刺。 8.检验。检查工件涂层，凡有漏喷、碰伤、针气泡等缺陷的，都应返工重喷. 9.缺陷处理。对被检出的有漏喷、针孔、碰伤、气泡等缺陷的工件，进行返修 或重喷。 一、原理： 工作时静电喷涂的喷枪或喷、喷杯部分接负极，工件接正极并接地，在高压静电发生器的高电压作用下，喷枪（或喷盘、喷杯）的端部与工件之间就形成一个静电场。涂料微粒所受到的电场力与静电场的电压主和涂料微粒的带电量成正比，而与喷枪和工件间的距离成反比，当电压足够高时，喷枪端部附近区域形成空气电离区，空气激烈地离子化和发热，使喷枪端部锐边或极针周围形成一个暗红色的晕圈，在黑暗中能明显看见，这时空气产生强烈的电晕放电。涂料中的成膜物即树脂和颜料等大多数是由高分子有机化合物组成，多成为导电的电介质，溶剂形涂料除成膜物外还有有机溶剂、助溶剂、固化剂、静电稀释剂、及其他各类添加剂等物质。这类溶剂性物质除了苯、二甲苯、溶剂汽油等，大多是极性物
喷涂工艺详细介绍
喷粉：把塑料粉在静电场存在的条件下喷到工件表面，然后高温固化成保护层；喷涂：把合金粉末以加热的方式喷到工件表面，形成耐磨层或补上磨损的部分；喷漆：把漆料用压缩空气均匀的喷到工件表面。 喷涂大体上包括：喷（塑）粉和涂装（油漆）。 喷粉及喷粉设备简介 （一）喷粉工艺 【慧聪表面处理网】喷粉也称粉末涂装，是近几十年迅速发展起来的一种新型涂装工艺，所使用的原料是塑料粉末。早在四十年代有些国家便开始研究实验，但进展缓慢。1954年德国的詹姆将聚乙烯用流化床法涂覆成功，1962年法国的塞姆斯公司发明粉静电喷涂后，粉末涂装才开始在生产上正式采用，近几年来由于各国对环境保护的重视，对水和大气没有污染的粉末涂料，得到了迅猛发展。 粉末涂装工艺具有许多突出的优点： 1、一次涂装可以得到较厚的涂层，例如涂覆100～300μm的涂层，用一般普通的溶剂涂料，约需涂覆4～6次，而用粉末涂料则一次就可以达到该厚度。涂层的耐腐性能很好。 2、粉末涂料不含溶剂，无三废公害，改善了劳动卫生条件。 3、采用粉末静电喷涂等新工艺，效率高，适用于自动流水线涂装，粉末利用率高，可回收使用。 4、除热固性的环氧、聚酯、丙烯酸外，尚有大量的热塑性耐脂可作为粉末涂料，如聚乙烯、聚丙烯、聚苯 乙烯、氟化聚醚、尼龙、聚碳酸脂以及各类含氟树脂等。 粉末涂料开始用于防护和电气缘方面，随着科技的发展，目前已广泛使用于汽车工业、电气绝缘、耐腐蚀化学泵、阀门、汽缸、管道、屋外钢制构件、钢制家具、铸件等表面的涂装。 我国自六十年代开始粉末涂装的实验研究，并在生产上得到应用。发展到目前已广泛得到使用。 粉末涂装工艺 1、流化床涂装法（又称沸腾床）。 它是由多孔隔板和容器组成，多孔隔板将容器分为上下两个部分。
静电喷枪安装和维护说明书
静电喷枪安装和维护说明书 安装说明 1.将ES开关打到OFF（O） 2.关闭枪上的进气阀 3.检查喷枪的阻抗（见说明书309291，309292） 4.使用Graco的接地空气软管，接地线连接到真正的接地处，参阅 操作手册309294 5.用兆欧表测试喷枪和接地点之间的阻抗，读数必须小于1，见 309291，309292 6.连接排气管 7.连接流体软管 8.如果需要的话要求冲洗，请参阅309294 9.完全打开扇形空气阀（A），流体阀（B），雾化空气限流阀（C） 10.检查ES开关是否打到OFF 11.启动泵。调节流体调节器，直到从喷枪出来的漆喷出 200-300mm后才脱落为止。通常情况下，建议如果流体压力低于5
磅或高于20磅时改变喷嘴尺寸。 12.设置喷枪空气调节器，见压降表。 13.测试车身和地面阻抗，读数必须小于1，检查雾化喷雾模式， 要调整请参阅309294 14.调整风扇空气阀，顺时针为圆形模式，逆时针为更广泛的模式。 15.将ES开关打到ON（1），一旦触发ES指示器或显示器将发亮。 16.喷涂试验件，检查覆盖面边缘。如果包裹查，请参阅309294
日常护理 1.将ES开关打到OFF（O） 2.冲洗和卸压，请参阅309294 3.用绝缘和兼容的溶剂清洁喷枪外表，使用柔软的湿布擦拭。 4.切勿将喷枪喷嘴朝上 5.不要使用耐溶剂浸湿的布。 6.切勿浸泡喷枪。 7.取下空气帽。 8.用软刷和非导电性的溶剂清洁空气帽，扣环和喷嘴。 9.不要使用金属工具。 10.重新安装空气帽，拧紧。 11.清洁流体过滤器和空气过滤器。 12.检查有无流体泄漏，拧紧所有配件。 13.清洁工件架子，使用不会产生火花的工具。 14.检查触发器的机芯（T）和阀（V）。润滑，如果必要。
粉末静电喷涂常见问题与解决方案
粉末喷涂工序少，产生的问题的环节也少。主要工序只有、静电喷涂和烘烤三个工序。其中影响质量的主要工序应属前处理工序。然而许多生产厂家对此没引起足够的重视，以致带来许多后患。有些隐患还不是短期内能反映出来。一般较先进的工艺、用在前处理上的花费约占总费用的25%以上。 从生产工艺中出现的各种问题分析。我认为设备的先进程度和原料的好坏，对产品质量又起着决定性作用，两者缺一不可。我们作为工程技术人在这个问题上应该建立共识，决不能在上新喷粉生产线时。只图一时省钱就凑和，采用低标准的生产设备和工艺、材料，必将给长期生产带来许多后患，甚至生产不出高质量产品。不少厂家上了涂粉生产线，应用不久就被迫下马或跟换新设备，概出于以上原因。我们常看到国外产品表面很漂亮，其主要原因之一是他们不断地采用先进的设备和新工艺新材料。 从这个意义上分析，对涂粉设备及涂料生产厂家来讲，在当今市场竞争条件下，非优质设备和涂料是没有发展前途的。特别是在国内上百个和粉末涂料生产厂家竞争条件下，更是如此。 二、产生缺陷的分析探讨 （一）前处理方面： 1、除油除锈不彻底 首先我不主张用除油除锈二合一的工艺。二合一工艺本身容易产生这个问题。因为通常用的除油、除锈液配方事项互消弱的，而不是相辅相成的，因此很难搞出合理的二合一或三合一工艺（包括磷化）配方。另一工艺方发式用金属清净剂处油，更不能彻底除油。因为金属清洗剂除油效果差，一般只能是油脂浮到金属机体表面上，要除掉它，还需一种机械力，如没有这种外加机械力，就会造成处油不彻底，可见金属清洗剂不适合于工业化批量生产。我主张用碱化学除油。碱液对动植物油去除效果很好，因其产生皂化反应。但对矿物油去除效果较差，为去除矿物油，还需加乳化剂。另外水洗质量对去油效果影响较大，一是水质，二是水温。三是要分级翻动，三项均良好，目的只有一个，就是用纯净水清洗油脂。最后一级最好用去离子水清洗。 2、磷化膜粗糙等问题 钢铁件喷粉前必须磷化，国外普遍采用的是喷沙磷化工艺。我们用的，许多是不够理想的，这就直接影响到磷化膜质量。比较常见的是磷化膜粗糙问题。对此我想从三个方面进行分析：第一是选好磷化液，这是保证质量的根本。首先涉及的问题是选高、中、低温那种类型？从其发展史来看，开始是有高温厚膜型，现已进展到中、低温薄膜型。国内低温磷化液，由于溶液不够稳定，维护困难，磷化膜附着力较差，有的甚至不耐水冲洗等，较少被采用。有的低温磷化液较理想，但价格又较贵。尽管低温磷化是发展方向，但达到普遍应用的效果，还有待于新的突破。目前祥和磷化（成都）公司已成功的解决了常温磷化()粉剂问题，并已批量供货。目前普遍采用的还是中温磷化工艺。其次是选锌系，铁系\锌钙系等那一种磷化液相比之下，我认为锌钙系磷化液较好，对喷塑前处理要求薄涂层磷化膜来考虑，铁系亦是一种较好的选择。它除了锌系的一些优点外还具有耐热性好。中温条件下水解少，沉渣较少，溶液易维护，机械强度好，耐蚀性强，膜较厚时结晶仍很细。而铁系的磷化铁膜，耐蚀性较差。总之选中温锌钙系磷化液较好。第二是必须随时调整磷化液，主要是调整酸度比和含锌量，这两个因素都直接影响成膜率和结晶的粗细度。必需根据工作量定期和不定期的分析溶液，及时加以调整，无分析数据，盲目补充料液是不科学的。第三是控制膜层的厚度各类磷化膜都有其最佳厚度，例如锌系和钙锌系最佳膜厚为～2克每平方米，而铁系为～克每平方米，在这个范围内其性能最好，晶粒最细如过厚着影响膜的柔韧性和附着力，晶粒也变粗。通常生产中出现的问题是磷化膜偏厚。下面就如何克服晶粒变粗问题谈几点意见。 第一是用表面调整剂的办法使晶粒变细化。即在工件磷化前进行一次表面调整处理，使金属表面吸附一层胶体粒子，形成一层“活化中心”，进而磷化时，在次“活化中心”上继续成长，这样可使磷化晶粒明显变细，特别是低温磷化之前，表调是不可少的一步处理方法。 第二是往磷化液中加晶粒细化剂，如钙、镍等盐类作改进剂，最好用复和型盐类，效果更好，同时可降低低沉渣量。
手工静电喷涂
手工静电喷涂 众所周知，静电喷涂的效率远远高于空气喷涂。随着科技的不断发展，静电喷涂技术的应用越来越广泛，从最初的单色漆采用静电喷涂，到现在的金属闪光漆也采用静电喷涂，手工静电喷枪也广泛应用于涂装行业中。如何使手工静电喷枪发挥应有的效果和避免出现弊病是静电喷涂中应考虑的问题。使用手工静电喷枪时应考虑的问题 1)喷枪本身的性能SPAN> 喷涂效果的好坏在一定程度上取决于喷枪本身的性能。由于喷涂的涂料易燃、易爆，又是人工进行操作，故选择手工静电喷枪时首先应考虑其安全性；选择静电喷枪时还要考虑喷枪的静电效果，喷枪的电压是影响静电效果的一个重要因素，一般情况下手工静电喷枪的电压应选择在30～80KV；喷枪的适用电阻范围也是一个重要因素，当涂料的电阻大于1MΩ时，目前各公司生产的各种型号静电喷枪均可以使用，但不一定能达到最佳效果，只有电压与电阻达到最好匹配时，才能获得最佳的效果；喷枪的结构和安装方式也应考虑，目前的静电喷枪有两种结构：一种是通过电缆将电源接到喷枪，另一种是通过安装在喷枪上的涡轮发电机利用压缩空气驱动产生电流，因此，喷枪的安装方式也有所不同（见图3-5-1）：一种需要在喷漆室外安装静电发生器（如RANSBURG系列手工静电喷枪）；另一种不需要安装专用静电发生器（如GRACO 系列手工静电喷枪）；喷枪的流量、口径大小、雾幅、重量、长度、维护费用等也应该考虑。 根据以上考虑的因素，结合实际情况，选择适合的喷枪。 2 )喷枪的日常维护 为保证喷枪的使用安全，必须在一定周期内对喷枪的电阻、电源电阻以及喷枪的电阻棒电阻进行检测，以确认其完好和各密封件完好不泄漏。出现问题应及时处理或更换部件。 为保证喷枪的喷涂效果，应定期对其电压、流量、雾幅、喷涂效果进行检测。其中电压可采用专用的仪器进行检测，确认是否达到使用要求；检查电极针是否完好，应放电充分，如出现故障应及时更换相应的部件；对于内置发电机的喷枪，还应经常检查发电机的性能。 每次喷涂后，应清洗喷枪内部管道、枪帽等，保证其内部管道畅通和喷枪的清洁。注意不能破坏枪帽的空气孔，更不能破坏电极针，清洗使用的溶剂应保证为非导电性溶剂。 3 ）员工的培训和安全保护 应定期对操作人员进行操作培训，并制定严格的操作规程，以确保操作人员的安全和获得良好的涂膜。操作人员应配备导电工作服，并穿导电鞋。 4 ）工艺参数控制 涂料的电阻最好在20～200MΩ；空气压力一般在4×104～5×104Pa；涂料的流量控制在350～450mL/min；枪距250～350mm；雾幅250～350mm。另外，应保证空气洁净，涂料输送稳定，喷漆室抽送风正常。 5）存在的问题及其解决方法 a.边缘效应问题：门框边缘处容易出现由于漆膜过厚而导致的“痱子”或发黄问题，通过调整开关枪时间，调整喷幅等方法解决；在死角处出现的漏喷问题，可用空气喷枪进行补喷。 b.色差问题：静电喷涂后，往往需要修补而产生色差，尤其金属闪光漆这一现象特别明显。为此，应尽量避免缺陷的产生，减少或避免修补。 2.2.2自动静电喷涂 从涂装工艺角度来衡量，自动静电喷涂在技术、经济、环保等方面都是当今较理想的先进实用技术。目前，国内引进RoDip-3技术装备的两条年产12万辆以上的轿车车身前处理和阴极电泳线已经投产使用。10 多年前，经济规模的年产20～30万辆的车身中涂喷涂线和年产12～15万辆的面漆喷涂线装备的自动静电喷涂设备，主要得益于机器人喷涂机的如下优点： 1、涂装效率高； 2、适用于多品种混流生产和中、小产量的车身涂装线； 3、投资小、运转成本低。
油漆喷枪使用说明书
油漆喷枪使用说明书它是我们在喷涂施工中的主要操作设备，根据取料方式以分为三种：虹吸式、重力式和压送式。因除对嘴式喷枪外，不论是其它虹吸式还是重力式都可以很方便的改为压送式，所以我们一般只把喷枪分为两种：虹吸式和重力式。 1.虹吸式喷枪（虹吸式喷枪外部结构如下图）虹吸式喷枪又分为对嘴式和扁嘴式两种。对嘴式喷枪一般重量较轻，仅公斤左右，贮料罐容量小，工作压力一般在０.274～０.345兆帕，喷涂时喷雾呈圆形，喷嘴与工件物面间距150～250毫米，仅适用于小工件的喷涂作业，所以又俗称小喷枪。扁嘴式喷枪相应要重一些，约１公斤，贮料罐容量较大，喷涂气压一般控制在~兆帕，喷涂间距较大，约在250~350毫米，属于大型喷枪。喷涂时喷雾由旋转螺冒调节控制，可呈圆形、扇形或圆锥形（旋紧），喷涂时应根据被涂物表面形状和施工现场情况而调整喷雾形态。 2.压下式喷枪压下式喷枪又称重力式喷枪，其构造和工作原理基本上与扁嘴式喷枪相同，只是贮料罐上方，涂料靠重力作用自行流入枪膛，并随压缩空气喷射在工件上。贮料罐装在上方，即使涂料较少，亦可充分得到利用，这是它的优点。但枪体重心上移，如装满涂料，重量较大，不便于枪体运作，且涂料又易溢出，影响操作。 3.压送式喷枪
压送式喷枪其构造和工作原理基本上与压下式喷枪和虹吸式的扁嘴喷枪一样，其喷枪本身就是由扁嘴喷枪改造而成，不同的只是供料方式不一样而已，扁嘴式喷枪由贮料罐供料，压送式喷枪采用输漆泵供料。? 4.常用喷枪的内部结构及各种控制阀门的作用 ①.枪头扁嘴（旋转螺母）枪头扁嘴主要是用来控制喷涂漆雾的形状和方向。枪头扁嘴与枪身呈垂直或平行时，漆雾方向与枪头扁嘴的方向相反，漆雾呈扇形。枪头扁嘴与枪身呈45°角交差时，漆雾呈圆形，角度变小或增大时，漆雾由圆形向椭圆变化，至180°角时变成扇形。 ②.漆雾面积调节阀漆雾面积调节阀又称扇面调节阀，它在枪体的右上方，流量调节阀的上面。漆雾面积调节阀的主要作用是用来控制漆雾在工件上的施工面积和漆膜的均匀。漆雾面积调节阀向左旋转漆雾面积喷涂面积增大，向右旋转漆雾喷涂面积变小，旋紧时喷涂漆雾呈圆形。 ③. 流量调节阀流量调节阀全名为涂料流量调节阀，以称顶针限动螺杆，它在枪体的右上方，扇面调节阀的下面。流量调节阀是喷涂是用控制涂料喷出的大小，调节喷涂面积和漆膜的厚度、流平。流量调节阀向左旋转出漆量变大，一次性喷涂膜变厚，喷涂面积增大；向右旋转出漆变小，一次性喷涂面积减小，漆膜变薄；旋紧时无涂料喷出。
粉末静电喷涂流程
粉末静电喷涂技术的典型工艺流程 粉末静电喷涂技术的典型工艺流程为： 工件前处理→喷粉→固化→检查→成品 1.1 前处理 工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜以增强喷粉后的附着力。前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。 1.2 喷粉 1.2.1 粉末静电喷涂的基本原理 工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。 1.2.2 粉末静电喷涂的基本原料 用室内型环氧聚酯粉末涂料。它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)] 1.2.3 粉末静电喷涂的施工工艺 ●静电高压60-90kV。电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。 ●静电电流10～20μA。电流过高容易产生放电击穿粉末涂层；电流过低上粉率低 ●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。 ●雾化压力0.30～0.45MPa。适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。 ●清枪压力0.5MPa。清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。 ●供粉桶流化压力0.04～0.10MPa。供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。 ●喷枪口至工件的距离150～300mm。喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。 ●输送链速度4.5～5.5m／min。输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。 1.2.4 粉末静电喷涂的主要设备 ●喷枪和静电控制器 喷枪除了传统的内藏式电极针，外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。静电控制器产生需要的静电高压并维持其稳定，波动范围小于10％。 ●供粉系统 供粉系统由新粉桶、旋转筛和供粉桶组成。粉末涂料先加入到新粉桶，压缩空气通过新粉桶底部的流化板上的微孔使粉末预流化，再经过粉泵输送到旋转筛。旋转筛分离出粒径过大的粉末粒子(100μm以上)，剩余粉末下落到供粉桶。供粉桶将粉末流化到规定程度后通过粉泵和送粉管供给喷枪喷涂工件。
静电喷涂工艺流程
末静电喷涂技术的工艺流程(粉末静电喷涂技术的典型工艺流程为)： 工件前处理→喷粉→固化→检查→成品 1.1 前处理 工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜以增强喷粉后的附着力。前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。 1.2 喷粉 1.2.1 粉末静电喷涂的基本原理 工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。 1.2.2 粉末静电喷涂的基本原料 用室内型环氧聚酯粉末涂料。它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于 1.3g/m3、含油量小于1.0×10-5％(质量分数)] 1.2.3 粉末静电喷涂的施工工艺 ●静电高压60-90kV。电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。 ●静电电流10～20μA。电流过高容易产生放电击穿粉末涂层；电流过低上粉率低 ●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
空气喷枪的工作原理 .WPS
空气喷枪的工作原理 空气雾化喷枪基本结构 喷枪由喷头、调节机构和枪体三部分组成。空气喷枪的分解结构 （1）喷头喷头由涂料喷嘴、空气帽和针阀等组成，是决定涂料雾化及喷雾图形的关键部件。 1.涂料喷嘴。一般由合金制造，为提高其使用寿命，还经过热处理。喷嘴的口径从0.5~5mm有多种规格。易雾化的涂料命名用较小口径，黏度高、不易雾化的偷漏税主料使用较大口径的喷嘴。 2.空气帽。主要作用是将涂料雾化，并形成所要求的喷雾图形及效果。空气帽上有喷出压缩空气的中心孔、侧面孔和辅助空气孔。孔的位置、数量和孔径等因用途不同而各有并异，空气帽种类多。涂料喷嘴的涂料通道与空气通道构造，工作时压缩空气从空气帽中心喷出，在涂料喷嘴喷口外侧和中心孔中孔内环之间形成一个气柱并在涂料喷嘴的前端形成负压区，负压的作用使涂料吸出并喷成圆的喷雾图形，这一过程称为“一级雾化”。从侧面喷气孔喷出的空气还会在空气帽的表面形成一个气垫，有助于保护空气帽表面的清洁。空气帽侧而孔的作用。辅助空气孔喷出的压缩空气使空气帽喷出的空气量与压力均衡，起调节喷雾图形的大小并保持稳定的作用，还可促进涂料雾化并吹掉喷嘴上的残余涂料。空气帽有少孔型和多孔型两种。少孔型有一个中心孔，两边各有一个辅助孔，空气用量少，但雾化能力差，涂装效率低，而且形成的喷雾图形只能是圆形，所以用得较少。多孔型有多个侧喷出的空气量和压力较均衡，所以形成的涂料喷雾较细，分布均匀，喷涂幅度较宽，空气用量大，雾化能力强，涂状效率高。 3.针阀。最主要的功能是阻断涂料的通路，也可对涂料流量进行控制。针阀需由合适的材料制成，而且应与涂料喷嘴的孔径相匹配。普通的针阀是用耐腐蚀的淬火不锈钢制成的，抗磨损的针阀头部由碳化钨制成。当要求能非常可靠地阻断涂料时，应使用尼龙材料制成的的针阀。什阀由喷嘴内部的阀针和针阀杆组成，阀针就像一个截上阀，控制着涂料的通断。当扳动扳机时，针阀后移打开涂料通道，涂料就会喷出。有时需对针阀进行调整，作为喷孔磨损的补偿。调整是通过改变定位螺母和锁紧螺母的位置来实现的.,手动喷枪上的针阀位移量约为2.38mm（3/32in），自动喷枪针阀的位置移量约为1.59mm（1/16in).调节时松开
静电粉末喷涂的工艺流程
用静电粉末喷涂设备（静电喷塑机）把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异（粉末涂料的不同种类效果）的最终涂层。 下面来讲一下静电粉末喷涂的工艺流程。 1、前处理 目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”或“铬化层”。主要工艺步骤：除油、除锈、磷化（铬化）、钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜（铬化膜），既能防锈又能增加喷塑层的附着力。 常见前处理有浸泡式、喷淋式、瀑布式三种，浸泡式需要多个浸泡槽；喷淋则需要在喷涂流水线上设置一段喷淋线；瀑布式为溶液直接从高处顺着工件流下。 2、静电喷涂 目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。 工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收。 3、固化
目的：将喷涂后的粉末固化到工件表面上。 工艺步骤：将喷涂后的工件至于200℃左右的高温炉内20分钟（固化的温度与时间根据所选粉末质量而定，特殊低温粉末固化温度为160℃左右，更加节省能源），使粉末熔融、流平、固化。 杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,静电喷塑的专业生产厂家。主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。
高压静电喷涂机通用说明书
高压静电喷涂机使用说明书 涂装工艺自动化研究所2011年10月21日
目录 一、前言 ............................................................................................ - 1 - 二、安全事项 .................................................................................... - 4 - 三、设备构造及特点 ........................................................................ - 5 - 四、WSOF3-100FS静电粉末涂装机主要技术参数....................... - 10 - 五、设备的安装与调式 .................................................................. - 11 - 六、设备使用说明 .......................................................................... - 15 - 七、热塑性、热固性粉末涂料技术指标...................................... - 16 - 八、怎样选择粉末 .......................................................................... - 18 - 九、常见故障及自检方法 .............................................................. - 19 - 十、常用标识 .................................................................................. - 20 -十一、售后服务 .............................................................................. - 21 -附录：设备清单 .............................................................................. - 21 -
吸上式喷枪
按喷 枪工作原理分三类： ①同时采用涂料重力及前端真空吸力的重力式； ②只用前端真空吸力的吸上式； ③涂料泵把涂料压送到喷嘴前端部的压送式。 另外，根据使用不同类型的涂料，还可分为底漆喷枪、面漆喷枪及小型喷枪。 按照涂料供给方式、涂料喷嘴口径、空气使用量、喷雾图形等的差别划分,分为吸上式、重力式和压送式三种吸上式喷枪。
吸上式喷枪：原理是利用高速气流而令喷枪局部真空，因而产生吸力把油漆从壶中吸到喷咀加以雾化喷出，主要作大面积喷涂，好处是油漆的雾化较佳，可以达到漆膜的厚度及光泽度要求。 吸上式喷枪的涂料罐位于喷枪的下部，涂料喷嘴一般较空气帽的中心孔稍向前凸出，压缩空气从空气帽中心孔，即涂料喷嘴的周围喷出，在涂料喷嘴的前端形成负压， 将涂料从涂料罐内吸出并雾化。吸上式喷枪的涂料喷出量受涂料粘度和密度的影响较明显，而且与涂料喷嘴的口径有密切关系。吸上式喷枪适用于一般非连续性喷涂作业场合。 重力式喷枪：利用重力把油漆从上面的壶中引至下面之喷嘴，再用风力加以雾化喷出，以前的设计是针对小面积修补用，现在已发展至全面喷涂，好处是作小面积修补时可节省油漆。 重力式喷枪的涂料罐位于喷枪的上部，涂料靠自身的重力与涂料喷嘴前端形成的负压作用从涂料喷嘴喷出，并与空气混合雾化。喷枪的基本构造与吸上式喷枪相同，但在相同喷涂条件下，涂料喷出量比吸上式大。 重力式喷枪用于涂料用量少与换色频繁的喷涂作业场合。当涂料用量多时，可另设高位涂料罐，用胶管与喷枪连接。在这种场合，可通过改变涂料罐的高度调整涂料喷出量。 压送式喷枪：压送式喷枪是从另设的涂料增压罐（或涂料泵）供给涂料，提高增压罐的压力可同时向几支喷枪供给涂料。这种喷枪的涂料喷嘴与空气帽心孔位于同一平面，或较空气帽中心孔向内稍凹，在涂料喷嘴前端不必形成负压。压送式喷枪适用于涂料用量多且连续喷涂的作业场合。 内混式喷枪：内混式喷枪本体内有两个供气系统，即用涂料混合雾化的压缩空气系统与用于在涂料容器内给涂料加压的压缩空气系统，涂料供给方式是采用压送式。空气帽的中心孔呈长橄榄形，因而喷雾图形为椭圆形。这种喷枪没有侧面空气孔和辅助空气孔，不能任意调整喷雾图形，喷雾图形是由空气帽的中心孔的形状决定的，要改变喷雾图形的幅宽，必须更换空气帽，因此，内混式喷枪没有喷雾图形调节机构，其他调节机构与外混式喷枪相似。 还有几种特殊喷枪： 1）长枪头喷枪，2）长柄喷枪，3）自动喷枪，4）无雾喷枪，5）静电喷枪，6）空气喷枪，7）无气喷枪，8）高压喷枪，9）低压喷枪 喷枪是空气喷涂最关键的部件，其作用是把涂料喷成漆雾。空气喷涂设备的组成。
GB14773《涂装作业安全规程 静电喷枪及其辅助装置安全技术规定》
GB14773《涂装作业安全规程静电喷枪及其辅助装置安全技 术规定》
目次 前言............................................................................. II 1 范畴 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 一样防护要求 (1) 5 机械结构安全要求 (1) 6 电气安全要求 (2) 7 试验方法 (2) 8 检测 (3) 9 标志 (3)
前言 本标准的第4、5、6章内容为强制性。 《涂装作业安全规程》系列国家标准已公布的共有12项： ——GB6514—1995《涂装作业安全规程涂漆工艺安全及其通风净化》； ——GB7691—2003《涂装作业安全规程安全治理通则》； ——GB7692—1999《涂装作业安全规程涂漆前处理工艺安全及其通风净化》； ——GB12367—2006《涂装作业安全规程静电喷漆工艺安全》； ——GB12942—2006《涂装作业安全规程有限空间作业安全技术要求》； ——GB/T14441—1993《涂装作业安全规程术语》； ——GB14443—1993《涂装作业安全规程涂层烘干室安全技术规定》； ——GB14444—2006《涂装作业安全规程喷漆室安全技术规定》； ——GB14773—1993《涂装作业安全规程静电喷枪及其辅助装置安全技术条件》； ——GB15607—1995《涂装作业安全规程粉末静电喷涂工艺安全》； ——GB17750—1999《涂装作业安全规程浸涂工艺安全》。 ——GB20101—2006《涂装作业安全规程有机废气净化装置安全技术规定》 本标准是对其中GB14773—1993《涂装作业安全规程静电喷枪及其辅助装置安全技术条件》进行首次修订。 本标准代替GB14773—1993《涂装作业安全规程静电喷枪及其辅助装置安全技术条件》，与GB14773—1993相比，在章条结构编排上无大的变化，内容上要紧采纳欧洲标准EN50050－2001“用于潜在爆炸性气氛的电气装置－手持式静电喷涂装置”，并结合国内情形进行修改。与原标准相比，要紧做了如下修订： —— 6.7条，对静电喷粉枪的安全点火能量进行了修改。 ——7.4.2、7.4.3条，对抽样产品数量及重复试验次数进行了修改。 ——7.7条，对高电压绝缘试验的试验压力值进行了修改。 ——7.10.2、7.10.3条对静电喷漆（喷粉）枪点火试验气体用标准气体种类和技术参数进行了修订。 ——7.10.4条，对静电喷枪点火试验电压输入值进行了修改。 ——7.10.6条，改为用两个不同直径的接地金属球进行试验。 ——7.10.7条，新增加一句“每次都更换新奇的试验气体，或者试验气体连续地通过容器，则试验为一次连续20min”。 本标准由国家安全生产监督治理总局提出。 本标准由全国安全生产标准化技术委员会涂装作业分技术委员会归口。 本标准负责起草单位：江苏省安全生产科学研究院。 本标准参加起草单位：浙江明泉工业涂装有限公司。
喷枪操作规程
喷枪操作规程 一、操作方法与要领 在喷涂作业过程中，喷枪操作不当就会影响产品喷涂效果，好的喷涂效果表现在： 1、涂层分布平均 2、涂层不过厚或太薄。 喷涂需注意的几点问题： 喷嘴出料口与被涂物之间的距离称为枪距。枪距越小，喷涂压力就越大，产品受到气压的冲击也越大，涂层就会出现不平均的情况，产生涂抹过厚的问题。枪距越大，喷涂压力越小，涂料易流失，使被涂物部分喷料过少，涂抹达不到指定的厚度。喷涂扇面与被涂物面呈现垂直的状态。手工操纵喷枪时，喷涂宽度不能出现过大的情况，否则会出现涂层平均的问题。喷枪运转的目的要始终与被涂物面平行，与喷涂扇面垂直，运转速率不稳，涂层厚度不平均，运转速率过快涂层太薄，运转速率过慢涂层太厚。总而言之，在使用喷涂设备的时候，要做到力度适中，距离合适才可以，这样才能够得到想要的涂装效果，在施工后，一些扫尾的事情也需要完善起来，涂料及帮助器具的收拾，使用后的残剩涂料要封锁保留这都是需要注意的问题。 喷枪操作需要注意的要领包括：喷枪移动速度、扳机的控制、枪距还有握枪姿势等等，下面为大家阐述： 1.喷枪移动速度。 在喷涂作业时，喷枪的移动速度对涂装效果有很大影响。 1)如果手工喷枪移动太快，被涂物表面涂层稀薄，显得干瘦、流平性差、 粗拙。 2)如果手工喷枪移动速度慢，被涂物表面涂膜肯定很厚，而且易产生流挂 现象。 3)最理想的喷枪移动速度是喷涂结束后，被涂物表面涂层饱满、均匀、润 湿。这个需要有一定喷涂经验的作业人员才能控制。
2.对扳机的控制。 喷枪是靠扳机来控制的。扳机扣得越深，液体流速越大。静电喷涂设备在传统走枪的过程中，扳机老是扣死，而不是半扣。为了避免每次走枪行将结束时所喷出的涂料堆积，有经验的喷漆工都要略略放松一点扳机，以减少供漆量。 3.喷枪对基材表面的方位。 喷枪对基材表面应该保持垂直，或者尽量保持垂直。假如喷枪有一点歪斜，其结果必定会造成喷幅带偏向一边流淌，而另一边则显得干瘦、缺漆，极有可能造成条纹状涂层。 4.喷枪至基材表面的间隔。 对虹吸式喷枪而言，最佳工作间隔为15~20cm。假如间隔太近，则可能产生流淌，在喷金属闪光漆或珠光漆时甚至可能造成颜色与预期的不一致。假如间隔太远。超过20cm，则可能导致干喷、过喷，使涂料的流平性变差。 假如喷涂的金属闪光漆，也可能存在颜色改变的可能性。压送式喷枪可以离基材远一些。一般最佳间隔在20到30cm。这些都是喷涂施工时必需遵循的原则。 5.握枪。 喷枪是靠手掌、拇指、小指以及无名指握住的，中指和食指来扣动扳机。有些喷漆工在较长时间工作时会改换握枪的方式，有时仅仅用拇指，手掌配合小指，有时又是配合无名指握枪，中指和食指用来扣扳机。静电喷涂设备这样可以缓解疲惫，提高工作效率。 二、喷枪故障解决对策 喷枪在使用的过程当中有时会出现一些问题，现就喷枪出现的现象进行详细的分析，并根据出现的现象，剖析原因，找出解决办法。 现象一:偏左或偏右 原因: 1、气帽一侧的扇面控制孔堵塞
粉末静电喷涂工作原理
粉末静电喷涂工作原理： 静电粉末喷涂首先要有生产直流高压的静电发生器，以及将粉末喷射出来并将使粉末雾化的喷枪、供粉系统和粉末回收系统。被喷涂和工件应接地为正极、喷枪出粉口处接有放电针枪内产生的负高压通过放电针就会产生电晕放电现象。此时带负电荷的粉末微粒在静电和压缩空气气流的作用下，到达工件表面，由于静电力吸引，使粉末均匀地吸附在工件表面时间不会脱落然后工件进入固化炉流平固化，控制好湿度或时间，最后形成紧密地并和工件结合牢固地均匀光滑致密地涂层。 静电喷涂主要工艺流程 粉末静电喷涂加工材质为金属器件的内外表面及各种金属管件的内外表面，主要工序为： 脱脂（除油）→ 水洗→ 除锈（酸洗）→ 水洗→磷化→ 水洗（有的磷化液可不用水洗）→清整表面（清洁）→ 喷涂→ 工件固化→工件检验→包装入库。 主要设备简介及使用说明 一、静电喷单机 手动静电喷涂单机包括： 1、高压静电发生器及气路控制箱一台。 2、内制式手动喷粉枪一把。 3、流化床供粉桶（带文立里泵）一个。 4、运输小车油水分离器、输粉管、管路配件等。? 二、静电喷涂单机使用说明 单机主要技术指标： 1、使用电源：220V±10％ 2、最高工作电压：70－100KV 3、正常工作电流：30－70μA 4、保护电流：150μA 5、连续工作时间：8小时以上 6、工作气源：经洁净处理的压缩空气气压不低于 三、静电发生器使用说明 （一）、概述： cx2-3--6型高压静电发生器彻底解决了直流对直流变换效率问题，使之达到90％以上，从而大大降低了振荡管的功耗。倍压器耐压达100KV以上，可靠性大大提高。采用了总电流保护，高压电流保护，当高压电流超过100μA时，输出电压开始下降。当达到150μA时，就切断高压，消除了打火现象，使之安全可靠。 市电电源220V一经变压器降压，再整流得到直流电压。在控制单元的控制下，调整管输出0－16VDC电压。振荡单元振荡 出0－5KV交流高压，经倍压器整流后得到－100KV的高压。 （二）使用方法 1、首先将后面板上的“地线”接线柱接好地线，地线接到大地地线上。接好电源线，电源线要三芯，其中划“⊥”地线符号的 线芯接市电电源的零线。再把内制式喷枪七芯线拦缆插头与发生器后面插座接好并锁紧,接好出粉管等部件。 按上述接好后拿起喷枪，按下前面板上的电源开关，调节前面板上的“高压调节”旋钮，便得到了所需要的输出高压。 后面板上的保险丝1A是市电电源保险丝，保险丝1A是供振荡器的直流电源保险丝，其直径和长度分别为5mm、20mm。 2、高压静电发生器输出电压1－100KV，连续可调，它可满足各种工件的粉末静电喷涂使用。对于大平板工件使用电压较 高，在70－100KV范围内，电流在 30μA -70μA范围内；对于小于120°角的工件的内角喷涂使用的电源较低在50KV－80KV范围内，电流在60μA－80μA范围内。请用户恰当调节高压输出和喷枪口到工件的距离，便可以得到满意的喷涂效果。
