建筑电气图形符号
建筑电气图形符号文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]

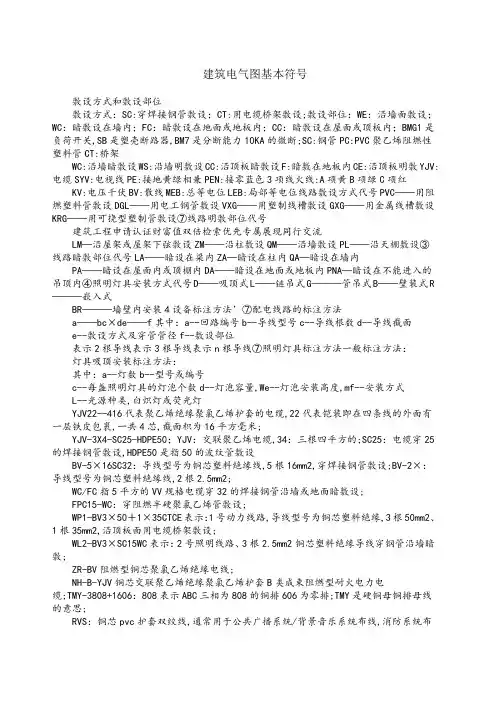

建筑电气图基本符号
敷设方式和敷设部位
敷设方式：SC:穿焊接钢管敷设；CT:用电缆桥架敷设;敷设部位：WE：沿墙面敷设；WC：暗敷设在墙内；FC：暗敷设在地面或地板内；CC：暗敷设在屋面或顶板内；BMG1是负荷开关，SB是塑壳断路器，BM7是分断能力10KA的微断。SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架
WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄)B项(绿)C项(红)
KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号
建筑工程申请认证！财富值双倍检索优先专属展现同行交流
LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式
BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位
表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数b--型号或编号
c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式
L--光源种类，白炽灯或荧光灯
YJV22--4*16代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16平方毫米。
YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆，3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设
BV-5×16SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。BV-2×：导线型号为铜芯塑料绝缘线，2根2.5mm2。
WC/FC指5*平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。
WP1-BV(3×50＋1×35)CTCE表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。
WL2-BV(3×SC15WC表示：2号照明线路、3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗敷。
ZR-BV阻燃型铜芯聚氯乙烯绝缘电线。
NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆。TMY-3（80*8）+1（60*6）：80*8表示ABC三相为80*8的铜排60*6为零排。TMY是硬铜母（铜排母线）的意思。
RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。
RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等。
BV，BV电线，全称是铜芯聚氯乙烯绝缘电线。因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示；绝缘材料为聚氯乙烯，用字母V表示，因而得。开关器件符号说明：
TIMS-125/80/43002其中4表示四级；300：热磁脱扣器；2：电机保护用。DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A。
C65N-16A：2P是指适使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA
C65N-C16/3P：C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极
JDZ10-66000/1001（电压互感器）：J电压互感器Voltagetransformer；D单相Singlephase；Z浇注式Castingtype；10设计序号DesignNumber；6电压等级（kV）Voltageclass(kV)；6000/100额定电压比；1准确等级电度表型号DD28；DD10；
DD862。
第一个字母D代表电度表；第二个字母T代表三相（单相为D）；后面的数字是各生产厂商定的。
建筑水电图纸WF表示什么
是指供电及穿管型号解释出来就是：耐压1000V的四芯120平方毫米交联绝缘钢带铠装护套电缆，穿用直径100毫米钢管屋面或混凝土屋地面敷设
