玻璃幕墙的分格问题
玻璃幕墙的分格问题

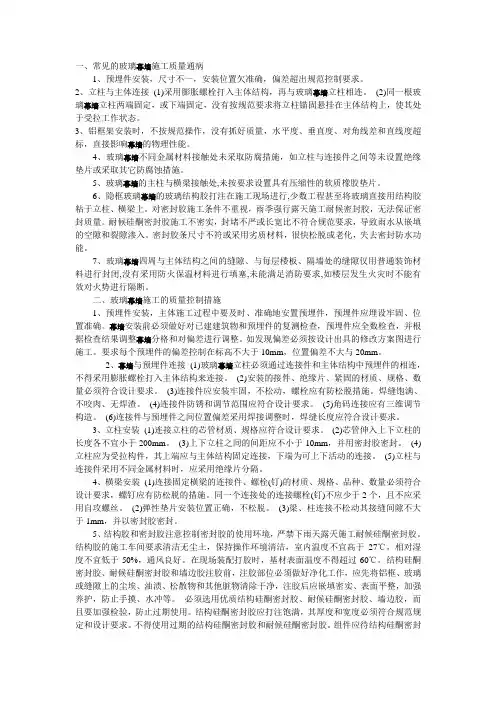

幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。
无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。

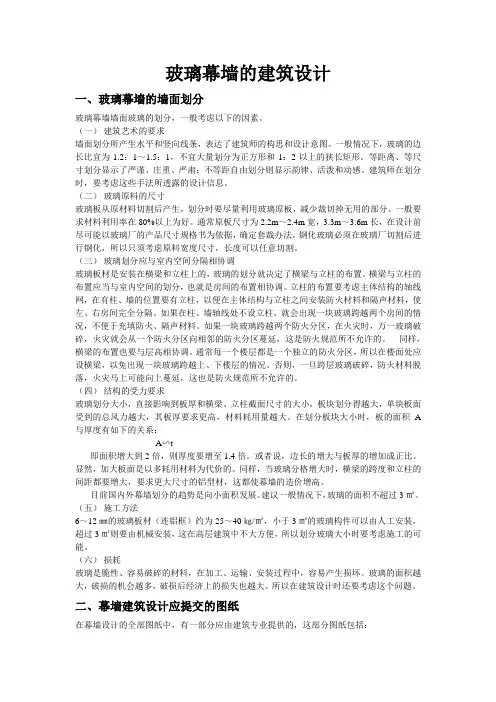

（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。
b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；
c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；
d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；
e、玻璃最大分格应满足强度计算；
f、分格大小应使原材料利用率高。
