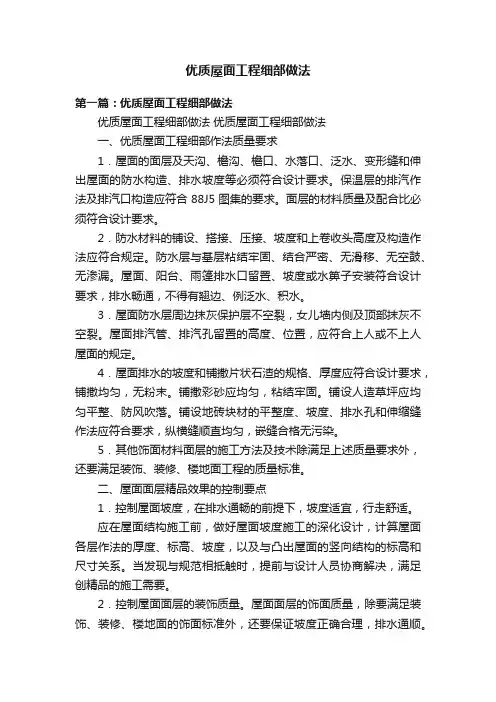

优质屋面工程细部做法(精制实操)

优质屋面工程细部做法

一、优质屋面工程细部作法质量要求

1．屋面的面层及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造、排水坡度等必须符合设计要求。保温层的排汽作法及排汽口构造应符合88J5图集的要求。面层的材料质量及配合比必须符合设计要求。

2．防水材料的铺设、搭接、压接、坡度和上卷收头高度及构造作法应符合规定。防水层与基层粘结牢固、结合严密、无滑移、无空鼓、无渗漏。屋面、阳台、雨篷排水口留置、坡度或水箅子安装符合设计要求，排水畅通，不得有翘边、例泛水、积水。

3．屋面防水层周边抹灰保护层不空裂，女儿墙内侧及顶部抹灰不空裂。屋面排汽管、排汽孔留置的高度、位置，应符合上人或不上人屋面的规定。

4．屋面排水的坡度和铺撒片状石渣的规格、厚度应符合设计要求，铺撒均匀，无粉末。铺撒彩砂应均匀，粘结牢固。铺设人造草坪应均匀平整、防风吹落。铺设地砖块材的平整度、坡度、排水孔和伸缩缝作法应符合要求，纵横缝顺直均匀，嵌缝合格无污染。

5．其他饰面材料面层的施工方法及技术除满足上述质量要求外，还要满足装饰、装修、楼地面工程的质量标准。

二、屋面面层精品效果的控制要点

1．控制屋面坡度，在排水通畅的前提下，坡度适宜，行走舒适。

应在屋面结构施工前，做好屋面坡度施工的深化设计，计算屋面各层作法的厚度、标高、坡度，以及与凸出屋面的竖向结构的标高和尺寸关系。当发现与规范相抵触时，提前与设计人员协商解决，满足创精品的施工需要。

2．控制屋面面层的装饰质量。屋面面层的饰面质

量，除要满足装饰、装修、楼地面的饰面标准外，还要保证坡度正确合理，排水通顺。装饰材料及其构造要求，还要适应温差变化大的露天环境，具有抗风化、耐久性强的特点，细部处理注重美观统一，保证使用功能并具有小品特色。

3．控制屋面平面面层与竖向结构之间过渡的装饰作法。屋顶竖向结构(建筑物及女儿墙)与屋顶平面交界处宜设圆弧造型过渡，通过圆弧消除不规则的尺寸偏差，以便于排砖、设缝、找规矩。圆弧造型作法见图l。圆弧造型应采用混凝土，不得用砂浆以免出现裂缝，同时应随屋面统一设置分格缝。

4．防水层收头必须高于屋面面层250mm，通常在收头处设金属盖口条。盖口条上面的缝要密封，方法有两种：(1)打胶，难度较大，打好不容易；(2)在盖口条与墙面缝隙处抹灰或用硅酮胶封闭，效果较好。盖口条可采用不锈钢、彩色钢板制作，顺风接口严密打胶封口，阴角、阳角要在铁活加工时剪裁正确，

保证严密不漏水，美观精巧。

5．屋面分格缝的控制如下。

(1)防水找平层设分格缝，纵横缝的间距不大于6m，缝宽20mm。

(2)水泥砂浆保护层或面层设分格缝，分格面积宜为lm2。

(3)细石混凝土保护层分格缝的分格面积不宜大于36 m2。

(4)块体材料保护层分格面积不宜大于lOOm2，缝宽不宜小于20mm。

(5)屋面刚性保护层与竖向结构边缘，如与女儿墙、机房、透气管、排烟道等部位设分格缝，缝宽30mm。

(6)各种分格缝均应用密封材料嵌填密实。

(7)屋面分格缝的位置要与屋面分水线、平面布置特点、饰面材料的模数、凸出屋面的构筑物密切配合，有序合理。分格缝材料可用10mm厚的聚苯乙烯泡

屋面工程细部做法15119

屋面工程细部做法 1、天沟、檐沟（1）天沟、檐沟增铺附加层。采用Ⅱ型高聚物改性沥青防水卷材或高分子防水卷材时，设置防水涂膜防水层；（2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度不应小于 200mm；（500mm）（3）天沟、檐沟卷材收头应固定密封。（4）无组织排水檐口 800mm范围内的卷材应采用满粘法，卷材收头应固定密封，檐口下端应做滴水处理；无组织排水檐口的涂膜防水层收头，应用防水涂料多遍涂刷或用密封材料封严，檐口下端应做滴水处理。 2、泛水贴泛水处的卷材应采用满粘法，泛

水收头应根据泛水高度和泛水墙体材料确定其密封形式。 a、当墙体为砖墙时，卷材收头可直接铺至女儿墙压顶下，用金属压条、水泥钉固定并用密封材料封闭严密，最大钉距不应大于900mm，压顶应做防水处理；卷材收头也可压入砖墙凹槽内固定密封，凹槽距屋面找平层高度不应小于250mm，凹槽上部的墙体应做防水处理； b、墙体为混凝土时，卷材收头应采用金属压条钉压，并用密封材料封固。（2）泛水处的涂膜防水层，宜直接涂刷至女儿墙的压顶下，收头处应用防水涂料多遍涂刷封严；压顶应做防水处理。（3）泛水宜采取隔热防晒措施，可在泛

水卷材面砌砖后抹水泥砂浆或浇筑细石混凝土保护，也可采用涂刷浅色涂料或粘贴铝箔保护。 3、变形缝 1）变形缝泛水处的防水层下应增设附加层，附加层在平面和立面的宽度不应小于 250mm；防水层应铺贴或涂刷至泛水墙的顶部； 2）宜优先采用现浇钢筋混凝土盖板的做法，其混凝土强度等级不应低于C30，也可采用金属盖板；缝内应填充泡沫材料，上部填放衬垫材料，并用卷材封盖。 3）高低跨内排水天沟与立墙交接处，采取适应变形的密封处理。 4、水落口 1）水落口宜采用金属或塑料制口； 2）水落口埋设标高，应考虑水落口设防时增加的附加层和柔性密封层的厚度及排水坡度加大的尺寸；

优质屋面工程细部做法(精制实操)

优质屋面工程细部做法优质屋面工程细部做法一、优质屋面工程细部作法质量要求 1．屋面的面层及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造、排水坡度等必须符合设计要求。保温层的排汽作法及排汽口构造应符合88J5图集的要求。面层的材料质量及配合比必须符合设计要求。 2．防水材料的铺设、搭接、压接、坡度和上卷收头高度及构造作法应符合规定。防水层与基层粘结牢固、结合严密、无滑移、无空鼓、无渗漏。屋面、阳台、雨篷排水口留置、坡度或水箅子安装符合设计要求，排水畅通，不得有翘边、例泛水、积水。 3．屋面防水层周边抹灰保护层不空裂，女儿墙内侧及顶部抹灰不空裂。屋面排汽管、排汽孔留置的高度、位置，应符合上人或不上人屋面的规定。

4．屋面排水的坡度和铺撒片状石渣的规格、厚度应符合设计要求，铺撒均匀，无粉末。铺撒彩砂应均匀，粘结牢固。铺设人造草坪应均匀平整、防风吹落。铺设地砖块材的平整度、坡度、排水孔和伸缩缝作法应符合要求，纵横缝顺直均匀，嵌缝合格无污染。 5．其他饰面材料面层的施工方法及技术除满足上述质量要求外，还要满足装饰、装修、楼地面工程的质量标准。二、屋面面层精品效果的控制要点 1．控制屋面坡度，在排水通畅的前提下，坡度适宜，行走舒适。应在屋面结构施工前，做好屋面坡度施工的深化设计，计算屋面各层作法的厚度、标高、坡度，以及与凸出屋面的竖向结构的标高和尺寸关系。当发现与规范相抵触时，提前与设计人员协商解决，满足创精品的施工需要。 2．控制屋面面层的装饰质量。屋面面层的饰面质

量，除要满足装饰、装修、楼地面的饰面标准外，还要保证坡度正确合理，排水通顺。装饰材料及其构造要求，还要适应温差变化大的露天环境，具有抗风化、耐久性强的特点，细部处理注重美观统一，保证使用功能并具有小品特色。 3．控制屋面平面面层与竖向结构之间过渡的装饰作法。屋顶竖向结构(建筑物及女儿墙)与屋顶平面交界处宜设圆弧造型过渡，通过圆弧消除不规则的尺寸偏差，以便于排砖、设缝、找规矩。圆弧造型作法见图l。圆弧造型应采用混凝土，不得用砂浆以免出现裂缝，同时应随屋面统一设置分格缝。 4．防水层收头必须高于屋面面层250mm，通常在收头处设金属盖口条。盖口条上面的缝要密封，方法有两种：(1)打胶，难度较大，打好不容易；(2)在盖口条与墙面缝隙处抹灰或用硅酮胶封闭，效果较好。盖口条可采用不锈钢、彩色钢板制作，顺风接口严密打胶封口，阴角、阳角要在铁活加工时剪裁正确，

屋面及防水工程细部做法

1.一般要求 1.1 屋面坡度符合设计要求。檐沟和天沟的找平层做好后，应进行泼水试验，当确认无积水后，方可施工面层。檐沟和天沟内不应有超过5mm深的积水。 1.2 保温屋面，使用不吸水的材料，如硬质聚氨酯发泡。 1.3 对屋面孔洞要用防水混凝土或砂浆封堵，堵好后进行24h蓄水实验，可单独对局部孔洞进行蓄水实验（孔洞周围砌60mm高水池），试水合格后进行下道工序施工。 1.4 屋面防水层做完后，要进行不少于24小时的蓄水试验，经检查无积水、渗漏为合格，并做好试水记录。 1.5 屋面施工时，应尽量避免将管道（上层小屋面的雨水管、水箱间的溢流管等）在泛水高度以下从室内穿出屋面。 1.6 屋面防水卷材的搭接长度严格按规范施工。 1.7 女儿墙防水收口处至压顶与外墙相交处应做界格，每3延长米界一道，宽度宜为10mm，用防水油膏封嵌，深度为整个抹灰层。） 1.8 屋面工程保温层为水泥膨胀珍珠岩时，应做排气道。排气孔宜36㎡设一个。排汽孔使用Φ25以上钢管固定在结构层上，并放置在最高的纵横排汽道交汇处。屋面单面排水时，排气管宜分两排设置，第一排设置在距屋面最高60cm 的纵横汽道交汇处，第二排设置在屋面中间纵横排汽道交汇处。 2.具体细部做法 2.1 防水基层处理卷材防水屋面的基层与突出屋面的结构（女儿墙、立墙、天沟墙、变形缝、烟囱等）连接处以及基层的转角处（水落口、天沟、檐沟、屋脊等）均应做成圆弧。圆弧半径，对沥青防水卷材为100-150mm；高聚物改性沥青防水卷材为50mm；合成高分子防水卷材为20mm。 2.1 天钩、檐沟部位的卷材铺贴铺贴天钩、檐沟卷材时，宜顺天沟、檐沟方向，减少搭接。卷材（涂膜）防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位，应增加卷材（涂膜）附加层。天沟、檐沟与屋面交接处的附加层宜空铺，空铺的宽度为200mm。 2.3 防水卷材的收头处理 2.3.1 卷材防水屋面的泛水构造为：当墙体为砖墙时，卷材收头可直接铺压

建筑机电安装精品工程细部做法图文详解

建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。设备机组下安装减振器，可减少振动及噪音

屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。支架底部、风管出口均做收口处理，整体布局和谐美观。屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。排水管出墙面，用石材拼成六角形装饰圈。挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。保温管道金属保护壳制作精美，接口搭接顺水

保护壳制作工艺精湛，管道上返处设置固定支架。屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。人性化提示：小心碰头、请勿踩踏。屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。保护壳制作工艺精湛。阀门及开、关方向标识明显。成排管道安装直线部分互相平行，弯曲部分曲率半径一致。通气管制作成罗马柱，牢固美观。桥架与支架排列整齐，制作工艺精细。蘑菇型的通气管是安装技术与艺术的结合。通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排

屋面工程细部做法

屋面工程细部做法 1．屋面找坡、找平层控制要点： (1)屋面找坡层的铺、抹应从出水口位置拉放射线找坡，做到分水线清晰明快，坡度应符合设计与规范要求。 (2)找平层分格缝除在泛水的阴角处和屋脊处必须设置外，其余纵横向不得大于6m，缝宽20mm(上面应附加200mm～300mm的卷材单边点贴)。找平层在收水后进行二次抹压，使表面坚固、密实、平整，终凝后覆盖浇水。 (3)为避免出水口因铺设卷材附加层而形成排水不畅，出水口的找平层需比其他部位低20mm。 (4)屋面突出部分(如女儿墙、立墙、变形缝、排汽口等)和转角处(如水落口、檐口、天沟、屋脊等)的找平层应随保温层做成平缓的半圆弧，便于防水层粘贴平整，不产生皱折、死角等。圆弧半径：高聚物改性沥青防水卷材为50mm，合成高分子卷材为20mm(图2.1)。如防水层不采用压盖砼保护做法，那么在找平层施工时，需将屋面突出部分和转角处的找平层半圆弧半径扩大至100～150mm。

图2.2 半圆弧形屋面找平层 2．屋面防水层控制要点： (1)刚性防水层与山墙、女儿墙以及突出屋面结构的交接处应留宽度为30mm的缝隙，并用密封材料填嵌，泛水处应铺设卷材或涂膜附加层， (2)普通细石混凝土和补偿收缩混凝土防水层的分格缝，其纵横间距不得大于6m，分格缝的宽度宜为20mm，缝内嵌填密封材料，上部应设置保护层(图2.2.1)。图2.2.1 刚性防水屋面 (3)卷材防水层在基层充分干燥后铺设，并应在檐口、泛水、屋面与突出屋面结构的连接处以及水落口四周，均按规范要求加铺一层卷材附加层，防水层要做到粘贴牢固、收头整齐、严密，无滑移、翘边、气泡、皱折等缺陷(图2.2.2)。图2.2.2 卷材防水屋面 3．屋面防水细部做法

屋面工程细部做法

满粘法，卷材收头应固定密 1、天沟、檐沟屋面工程细部做法 (1)天沟、檐沟增铺附加层。采用U 型高聚物改性沥青防水卷材或高分子防水卷材时，设置防水涂膜防水层； (2)天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度不应小于 200mm (500mm 誉啊封料 ****** 水混 tr 有储倬壇豪林崭的附皿恳 (3)天沟、檐沟卷材收头应固定密圭寸。 (4 )无组织排水檐口 800mn 范围内的卷材应采用封，檐口下端应做滴水处理;

2、泛水 (1)铺贴泛水处的卷材应采用满粘法，泛水收头应根据泛水高度和泛水墙体材料确定其密封形式。 a 、当墙体为砖墙时，卷材收头可直接铺至女儿墙压顶下，用金属压条、水泥钉固定并用密封材料封闭严密，最大钉距不应大于 900mm 压顶应做防水处理；卷材收头也可压入砖墙凹槽内固定密封，凹槽距屋面找平层高度不应小顶应做防水处理。于250mm 凹槽上部的墙体应做防水处理; 爾水处印 K Z 幣啊材料在泛水卷材面砌砖后抹水泥砂浆或浇筑细石混凝土保护，也可采用涂刷浅色涂处应用防水涂料多遍涂刷封严；压 b 、墙体为混凝土时，卷材收头应采用 (2)泛水处的涂膜防水层，宜直接涂刷至女儿墙的压顶下，收头剛加屈 (3)泛水宜米取隔热防晒措施，可金属压条钉压，并用密封材料封固。

料或粘贴铝箔保护 3、变形缝 1）变形缝泛水处的防水层下应增设附加层，附加层在平面和立面的宽度不应小于 4、水落口 1）水落口宜采用金属或塑料制口； 2）水落口埋设标高，应考虑水落口设防时增加的附加层和柔性密封层的厚度及排水坡度加大的尺寸； — ■ □O Q g ■ 250mm 防水层应铺贴或涂刷至泛水墙的顶部; 2）宜优先采用现浇钢筋混凝土韵H 穂材轉H 輯有肘倬卅害材制的时皿.讨密拥対料金虜飯引或合皮高分于卷材 ^86150 密封材料 4胡苗水仏/7处 Ol?4 3）高低跨内排水天沟与立墙交接采用金属盖板；缝内应填充泡沫材料，上部法，其混凝土强度等级不应低于 C30,也可填放衬垫材料，并用卷材封盖。处，采取适应变形的密封处理。盖板的做

屋面工程细部做法

屋面工程细部处理做法 1、细部处理屋面面层施工时，处理满足施工质量要求外，还需综合考虑观感的要求。屋面的天沟、檐沟、檐口、泛水、阴阳角、水落口、分格缝、变形缝、排气管道、伸出屋面管道等部位，是屋面工程中最容易出现渗漏的薄弱环节，对这些部位均应进行防水增强处理，并作为施工控制重点。用于细部构造的防水材料，由于品种多、用量少而作用非常大，所以对细部构造处理所用的防水材料应严格把关，严格按照《屋面工程质量验收规范》（GB50207-2002）附录A、附录B 的规定抽样复验，并提出试验报告，不合格的材料，不得在屋面节点中使用。在编制施工方案前，全面检查屋面节点类型，对屋面节点进行分类统计。在编制施工方案时，需校核设计中是否存在遗漏的部位或者与现场、规范不符的地方。根据屋面细部构造节点类型，在施工方案及技术交底中需明确指出具体部位的具体做法。根据屋面细部构造节点类型，绘制典型节点做法示意图，并附相关文字予以说明。根据既定的施工方案，对作业班组进行统一交底，确保各班组施工时做法一致，美观大方。 2、屋面找平层（1）保温层上找平层需按设计要求设置分隔缝，如保温层设置排汽管，应与排汽管位置相对应，用砂浆将如分隔木条嵌好。图1 分隔木条的嵌填示意图（2）伸出屋面管道周围的找平层做成高度不小于30mm的圆锥台，管道与找平层间应留设凹槽，如图2所示嵌填密封材料。

图2 伸出屋面管道的防水构造（3）水落口周围直径500mm范围内坡度不应小于5％，水落口杯与找平层接触处留设宽20mm，深20mm凹槽，如图3所示嵌填密封材料。图3 水落口的防水构造3卷材屋面防水层 1、檐口、天沟、檐沟防水构造应符合下列规定：1）天沟、檐沟应增铺附加层。当采用沥青防水卷材时应增铺一层卷材；当采用高聚物改性沥青防水卷材或合成高分子防水卷材时宜采用防水涂膜增强层。2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为200mm，见图4。

优质工程屋面细部做法

、优质屋面工程细部作法质量要求 1．屋面的面层及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造、排水坡度等必须符合设计要求。保温层的排汽作法及排汽口构造应符合88J5图集的要求。面层的材料质量及配合比必须符合设计要求。 2．防水材料的铺设、搭接、压接、坡度和上卷收头高度及构造作法应符合规定。防水层与基层粘结牢固、结合严密、无滑移、无空鼓、无渗漏。屋面、阳台、雨篷排水口留置、坡度或水箅子安装符合设计要求，排水畅通，不得有翘边、例泛水、积水。 3．屋面防水层周边抹灰保护层不空裂，女儿墙内侧及顶部抹灰不空裂。屋面排汽管、排汽孔留置的高度、位置，应符合上人或不上人屋面的规定。 4．屋面排水的坡度和铺撒片状石渣的规格、厚度应符合设计要求，铺撒均匀，无粉末。铺撒彩砂应均匀，粘结牢固。铺设人造草坪应均匀平整、防风吹落。铺设地砖块材的平整度、坡度、排水孔和伸缩缝作法应符合要求，纵横缝顺直均匀，嵌缝合格无污染。 5．阿嚏饰面材料面层的施工方法及技术除满足上述质量要求外，还要满足装饰、装修、楼地面工程的质量标准。二、屋面面层精品效果的控制要点 1．控制屋面坡度，在排水通畅的前提下，坡度适宜，行走舒适。应在屋面结构施工前，做好屋面坡度施工的深化设计，计算屋面各层作法的厚度、标高、坡度，以及与凸出屋面的竖向结构的标高和尺寸关系。当发现与规范相抵触时，提前与设计人员协商解决，满足创精品的施工需要。 2．控制屋面面层的装饰质量。屋面面层的饰面质量，除要满足装饰、装修、楼地面的饰面标准外，还要保证坡度正确合理，排水通顺。装饰材料及其构造要求，还要适应温差变化大的露天环境，具有抗风化、耐久性强的特点，细部处理注重美观统一，保证使用功能并具有小品特色。

屋面防水细部做法

德国威达3mm厚SBS改性沥青防水卷材施工方法项目情况：该项目为返修屋面，所以在铺设卷材前要做好两个步骤，一为基层处理，二为基层处理剂涂刷。混凝土基层要干燥、无浮灰、无其他杂物。相关要求见屋面工程防水规范相关要求。基层处理剂要使用油性冷底子油处理，涂刷厚度及干燥程度需要冷底子油厂家提供相关指标和涂刷说明。一、德国威达弹性改性沥青防水卷材特点：是一种高质量的弹性改性沥青防水卷材。卷材是通过使用高强度的聚酯胎基浸透优质SBS 改性沥青涂层，上表面附石英砂，下表面附防粘保护膜。卷材厚度为3.0mm （含石英砂），规格为1.00*10.0 m,低温柔度w -25C高温流淌温度》+110C,最大抗拉力纵、横向均为》800N/5cm，最大延伸率纵横均为》40%。此材料特别适用于形变应力较大的场所如地面沉降较大的场所。铺设时采用喷灯满粘法安装，搭接宽度长边》 80MM、短边》100MM。二、热熔铺贴德国威达卷材施工工艺如下：先将整卷卷材展开置于铺贴部位，视其合适后，把卷材从两头对卷，方可滚铺。一人手持汽油喷灯（喷枪）正对卷往复移动烘烤（不得将火焰停留在一处烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离），至卷材底面胶层呈黑色光泽并拌有微泡（不得出现大量大泡）即及时推滚卷材进行粘铺。另一人立即用铁滚筒滚铺，将卷材铺牢压实，并辅以小滚筒压密搭接缝及收头的卷材必须100%烘烤，粘铺时用小滚筒滚压必须有熔融沥青从边端挤出，用刮刀将挤出的热熔胶刮平，沿边端封严。同时要求卷材施工时，长边搭接不小80mm，短边搭接不小于100mm立面卷材铺贴施工应到女儿墙高》50mm处。三、节点处理： 1、卷材搭接卷材铺贴时要注意同层之间的短边搭接缝应相互错开至少1.5m,上下两层卷材不得相互垂直铺贴，上下两层之间卷材长边搭接缝应错开1/3?1/2卷材幅宽。

屋面工程细部做法(3D示意图)

屋面工程精细化做法总体构造及要求说明： 1、屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。 2、防水层和屋面细部构造施工完成后，必须分阶段经雨后检查及淋水、蓄水检验，连续淋水不少于2小时，蓄水不少于24小时。 3、卷材防水的泛水收头应嵌入墙体凹槽内并用金属压条固定密封膏封闭，宜附加砼外挑挑檐和鹰嘴滴水或金属泛水板保护收头，避免雨水顺墙体渗入泛水内。泛水高度距成型屋面不小于250mm。 4、伸出屋面保护层的管道、设备和预埋件（包括排气管）周围应做防水和固定锥台，其与保护层、防水锥台间留凹槽，并嵌填密封材料。 5、屋面找平层（保护层）应设置分格缝，分格缝间距宜4.0-6.0m，缝宽20mm，女儿墙周边分格缝缝宽为30mm。 6、嵌填的密封材料应与接缝两侧粘接牢固，表面应光滑，缝边应顺直，不得有气泡、开裂和剥离等缺陷。 7、檐口檐沟、天沟、女儿墙和出屋面保护层等细部构造应进行单独验收。防水及保温层说明： 1、屋面的保温层和防水层严禁在雨天、雪天和五级风及以上时施工。

2、水落口、泛水、变形缝和伸出屋面管道等处应设置多道设防，包括设置附加层。 3、铺设屋面隔汽层和防水层前，找坡层、找平层等基层必须干净、干燥。

找平层、保温层说明： 1、找平层除严格坡度控制外，还应在收水后二次压光，使表面坚固、平整。 2、基层与突出屋面结构的交接处和基层的转角处，找平层均应做成圆弧形。 3、找平层宜设分割缝，保护层应设分格缝，并嵌填密封材料。 4、穿屋面立管管周与钢套管之间用嵌填密封材料，套管伸出屋面满足规范要求。

装饰装修精品工程的细部做法及规范要求

装饰装修精品工程的细部做法及规范要求主要内容提要： 1、室内地面工程 2、室内饰面工程 3、门窗工程 4、室内吊顶工程 5、室内墙面饰面砖（石材）工程 6、室内细部工程 7、开关、插座面板就及灯具的安装 8、卫生设备的安装 9、隐蔽式消火栓的设置 10、关于其他问题的细部处理 11、室外墙面饰面砖工程 12、室外墙面涂饰工程 13、室外其他工程附录： 1、有关规范中的相关强制性条文 2、创优必备资料

1.室内地面工程基本要求：面层与下一层结合应牢固，无空鼓，表面清晰，色泽一致，接缝平整，板块无裂纹，掉角，缺棱等缺陷 1.1整体面层不同功能区域、不同材料的地面交接处应设置分格缝；楼地面超长时，宜在2-3根轴线处留置变形缝；相邻地面面层有高差处分界线做法；厨卫间、水箱间或其他有排水要求的建筑地面面层采用防水、防滑类面层。与相连接各类面层的标高有高差时，高差应符合设计要求。厨卫间等地面一般应低于其他房间地面10-20mm，门口企口处用硬质塑料板条或金属条做高低分界线。厕浴间、厨房楼板四周除门洞外，应做砼翻边，其高度不应小于120mm。 1.2块材面层块材面层排砖原则（一）建筑的公共部分、门厅、起居室应由房中间向四周排砖，周边应对称。厨卫间可从一边排砖，但无论从中间或一边排砖均不得出现小于1/2的条砖。块材面层排砖原则（二）公共建筑的大厅等有柱子的地面，必须

以柱子居中排砖，优先考虑柱子与地面四周圈边做法，经设计同意也可不做圈边。块材面层排砖原则（三）地面砖与墙面砖尺寸相同者，砖缝应贯通；石材、面砖踢脚缝应与地面砖缝贯通；室内相通的房间砖缝必须贯通；房间与过道之间砖缝尽量贯通。

优秀工程施工细部做法

优秀工程细部做法工程细部做法图片汇编何赛 2011年05月

前言我公司的工程质量通过近来的加大力度管理，不断的规范整顿，工程实体质量已取得了明显提高。但目前工程质量总体水平与国内先进水平比较，还存在较大差距，由于建筑市场不规范，人员整体素质不高，管理力量不强，有些项目重经营、轻管理、重效益、轻质量，部分工程仍然存在较多质量通病，个别工程质量还存在质量陷患，精品工程特色不突出，数量还不多。为逐步消灭质量通病，不断推进公司工程质量水平的提高，以创优质精品工程为龙头，公司组织有关人员研究工作，开拓思路，收集了大量的资料、图片，结合公司当前的实际情况，编制了《工程细部做法》，力求继续通过这种形式，演示对此，客观分析，找出差距，寻求办法，针对性地制定措施，真正精细化管理，带动我公司工程质量管理整体水平的提高，实现公司质量工作目标。

第一篇房产项目目录一、基础及地下防水工程二、钢筋工程三、模板工程四、混凝土工程五、二次结构六、装饰装修工程七、屋面工程八、管道、电气、设备等安装

一、基础工程 1、土方工程（1）土方开挖基底控制标高要引至基坑内，在基槽侧壁作出标志。（2）将基础周边1米范围的基底清理干净，做垫层砌防水保护墙，为基础施工创造条件。（3）土方施工做到基底平整，边坡挂线进行找坡，棱角整齐，美观。

2、防水工程（1）防水混凝土 ①防水混凝土的变形缝、施工缝、后浇带、穿墙管道埋设件的设置和构造必须满足设计要求，严禁有渗漏。 ②防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷；埋设件位置应正确。 ③防水混凝土结构表面的裂缝宽度不应大于0.2mm，并不得贯通。 ④防水混凝土结构厚度不应小于250mm，允许偏差为+15mm、-10mm；迎水面钢筋保护层不小于50mm，允许误差±10mm。（2）卷材防水层 ①卷材防水层及其转角处、变形缝、穿墙管道的细部做法必须符合设计要求。 ②卷材防水层的基层应牢固，洁净、平整不得有空鼓、松动起砂和脱皮现象，基层阴阳角处应做成圆弧形，圆弧半径不小于50mm。 ③卷材防水层的搭接缝宽度，短边150mm、长边100mm，允许误差-10mm，搭接缝应粘接牢固，密封严密，不得有皱折，翘边、鼓泡等缺陷。 ④侧墙卷采防水层的保护层与防水层应粘接牢固，结合紧密，厚度均匀一致。（3）细部构造 ①变形缝、施工缝、后浇带、穿墙管道、埋设件的细部构造做法必须符合设计要求。 ②止水带中心线应与变形缝中心线重合，止水带应固定牢靠、平直，不得有扭曲现象。 ③穿墙管止水环与主管或翼环与套管应连续满焊，并作防腐处理。 ④接缝处混凝土表面应密实、洁净干燥，密封材料应嵌填严密、粘接牢固，不得有开裂、鼓泡和下塌现象。 .

(完整版)屋面防水做法指引大全(附图)

屋面防水做法指引一、屋面工程质量验收规范及标准 1、规范要求强制性条文（1）、屋面工程所用的防水、保温材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等必须符合国家现行标准和设计要求。产品质量应由经过省级以上行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位进行检测。（GB50207-2012 第3.0.6条）（2）、屋面防水工程完工后，应进行观感质量检查和雨后观察或淋水、蓄水试验，不得有渗漏和积水现象。（GB50207-2012 第3.0.12条）（3）、保温材料的导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能，必须符合设计要求。（GB50207-2012 第5.1.7条）（4）、瓦片必须铺置牢固。在大风及地震设防地区或屋面坡度大于10%时，应按设计要求采取固定加强措施。（GB50207-2012 第7.2.7条） 2、屋面工程质量标准及检验方法（1）、屋面工程质量检查数量和范围防水与密封工程各分项工程每个检验批的抽检数量，防水层应按屋面面积每100㎡抽查一处，每处应为10㎡，且不得少于3处；接缝密封防水应按每50米抽查一处，每处应为5m，且不得少于3处。细部构造工程各分项工程每个检验批应全数进行检验。（2）、屋面工程质量验收标准及检验方法严格按照《屋面工程质量验收规范》（GB50207-2012）有关规定执行。二、质量通病及防治措施 1、屋面渗漏 1.1 常见原因分析 1.1.1 卷材防水（1）、防水材料变质失效（2）、选用材料不当，防水层构造不合理（3）、细部构造及卷材收头不合理（4）、基层不平整，防水层表面积水

屋面工程细部做法(2)

1、天沟、檐沟屋面工程细部做法(1)天沟、檐沟增铺附加层。采用n型高聚物改性沥青防水卷材或高分子防水卷材时，设置防水涂膜防水层； (2)天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度不应小于 200mm( 500mm 律聊席水背制封料 ft■层 100 ""7 L附io 尾有佯增?材科《附加? (3)天沟、檐沟卷材收头应固定密圭寸。 (4 )无组织排水檐口 800mn范围内的卷材应采用满粘法，卷材收头应固定密封，檐口下端应做滴水处理; 无组织排水檐口的涂膜防水层收头, 应用防水涂料多遍涂刷或用密封材料封严，檐口下端应做滴水处理。 ?***!科保as

(2)泛水处的涂膜防水层，宜直接涂刷至女儿墙的压顶下，收头顶应做防水处理。 (3)泛水宜采取隔热防晒措施，可在泛水卷材面砌砖后抹水泥砂浆或浇筑细石混凝土保护，也可采用涂刷浅色涂 2、泛水封形式。儿墙压顶下，用金属压条、水泥钉固定并用密封材料封闭严密，最大钉距不应大于 900mm 压顶应做防水处理；卷材收头也可压入砖墙凹槽内固定密封，凹槽距屋面找平层高度不应小金属压条钉压，并用密封材料封固。 (1)铺贴泛水处的卷材应采用满粘法，泛水收头应根据泛水高度和泛水墙体材料确定其密 a 、当墙体为砖墙时，卷材收头可直接铺至女于250mm 凹槽上部的墙体应做防水处理; b 墙体为混凝土时，卷材收头应采用印 SKA 水泾水餐钉一/ S A 压诵M 話畀r 囚址 PH 加展 /—朋加桂处应用防水涂料多遍涂刷封严；压有!ifirtitatf**約附加碼律W 防水星

屋面细部做法(最新)

屋面工程交底为规屋面防水施工，项目部特明确以下节点做法，各相关人员及分包应严格执行，未尽之处请按建施图AT-603、建筑设计总说明、图集平屋面建筑构造一（03J201-1）执行; 一、本工程屋面分为上人、不上人两种，构造做法为屋1 4. 4厚SBS 改性沥青卷材防水层(沿女儿墙上反至高于屋面完成面250)2. 无纺布隔离层用于楼梯间、（不上人屋面） 5. 20厚RS15水泥砂浆找平层6. 最薄弱处30厚泡沫混凝土（容重≤1100kg/立方米）找2%坡3. 80mm 厚泡沫玻璃保温层（导热系数λ≤0.060W/m·K 、燃烧性能A 级）7. 1.5厚JS 防水层(三道)沿侧墙上卷600高8.现浇钢筋混凝土屋面板屋2 3. 无纺布隔离层2. 40厚C20防水混凝土内配?6@150单层钢筋网 1. 5厚 RS20水泥砂浆粘贴地缸砖10厚（上人屋面） 5. 4厚SBS 改性沥青卷材防水层(沿女儿墙上反至高于屋面完成面250)7. 最薄弱处30厚泡沫混凝土（容重≤1100kg/立方米）找2%坡8. 1.5厚JS 防水层(三道)沿侧墙上卷400高9. 现浇钢筋混凝土屋面板屋4 3. 无纺布隔离层 2. 40厚C20防水混凝土B6内配?6@150单层钢筋网（上人屋面） 5. 4厚SBS 改性沥青卷材防水层(沿女儿墙上反至高于屋面完成面250)7.（局部）最薄弱处30厚泡沫混凝土（容重≤1100kg/立方米）8.1.5厚JS 防水层(三道)沿侧墙上卷400高9.现浇钢筋混凝土屋面板,3%找坡（用于结构找坡）1. 40厚C20防水混凝土内配?6@150单层钢筋网6. 20厚RS15水泥砂浆找平层 1. 5厚RS20水泥砂浆粘贴地缸砖10厚6. 20厚RS15水泥砂浆找平层电梯间屋面 4. 80mm 厚泡沫玻璃保温层（导热系数λ≤0.060W/m·K 、燃烧性能A 级）4. 80mm 厚泡沫玻璃保温层（导热系数λ≤0.060W/m·K 、燃烧性能A 级）

屋面防水工程细部做法

五屋面及防水工程 5.1．屋面坡度符合设计要求。檐沟和天沟的找平层做好后，应进行泼水试验，当确认无积水后，方可施工面层。檐沟和天沟内不应有超过5mm深的积水。 5.2．保温屋面，保温层设置在防水层上部的做法其工程质量不宜保证，施工时不宜采用。 5.3．对屋面孔洞要用防水砼或砂浆封堵，堵好后进行24h蓄水实验，可单独对局部孔洞进行蓄水实验（孔洞周围砌60mm高水池），试水合格后进行下道工序施工。 5.4．屋面防水层做完后，要进行不少于24小时的浇水蓄水试验，经检查无积水、渗漏为合格，并做好试水记录。 5.5．屋面排水落口周围直径500mm范围内的坡度要单独加大，一般达到5%以上，防止出现坡度过小，容易积水，而且下水落口不位于最凹处，在施工中要特别注意水落口杯留置的标高。如图5-5 5.6．屋面排水落口处地漏采用的竖向地漏，一般为定型的铸铁产品，自行制作时，应做成半球形，并注意加工质量，不得采用室内平面地漏。 5.7．屋面施工时，应尽量避免将管道（上层小屋面的雨水管、水箱间的溢流管等）在泛水高度以下从室内穿出屋面。 5.8．出屋面的门下坎高出屋面不小于250mm，对此要求在结构施工时就应考虑，必要时和设计单位洽商进行设计变更。门向外开启，门坎向外放坡，放止水进入室内，防水应在门下口处进行有效的固定或密封处理。详见附图5-8A、5-8B。当外开门有下门槛时，门槛下部细部处理参照外窗台做法。 5.9．卷材防水的泛水收头处采用金属盖板时，应在墙体的阴、阳角部位及盖板接头部位进行密封处理。泛水高度距成型屋面不小于250mm。 5.10．屋面天沟较长或转弯较多时，其纵向坡度不宜小于3%。 5.11．女儿墙内侧面墙面抹灰长度超过6m时，要做分隔缝，沈阳以北地区四季温差大，长度超过4m时，要设分隔缝。 5.12．卷材屋面的整体保护层和板块保护层分隔缝的设置位置为：与女儿墙交接处，与突出屋面的楼梯间、电梯间和屋面水箱墙的交接处，与管道、透气孔的交接处及建筑物开间的轴线处；凸出屋面的大型设备基础和柱子四周也要设分隔缝，其分隔缝形式参见附图4-14做法。水泥砂浆保护层的分隔缝间距（北方地区）不宜大于3m，一般为2m×2m，缝宽20mm，缝内嵌入密封防水材料；保护层采用地砖等块材镶贴时，分格缝间距一般为6m×6m。

优质工程屋面细部做法

一、优质屋面工程细部作法质量要求 1．屋面的面层及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造、排水坡度等必须符合设计要求。保温层的排汽作法及排汽口构造应符合88J5图集的要求。面层的材料质量及配合比必须符合设计要求。 2．防水材料的铺设、搭接、压接、坡度和上卷收头高度及构造作法应符合规定。防水层与基层粘结牢固、结合严密、无滑移、无空鼓、无渗漏。屋面、阳台、雨篷排水口留置、坡度或水箅子安装符合设计要求，排水畅通，不得有翘边、例泛水、积水。 3．屋面防水层周边抹灰保护层不空裂，女儿墙内侧及顶部抹灰不空裂。屋面排汽管、排汽孔留置的高度、位置，应符合上人或不上人屋面的规定。 4．屋面排水的坡度和铺撒片状石渣的规格、厚度应符合设计要求，铺撒均匀，无粉末。铺撒彩砂应均匀，粘结牢固。铺设人造草坪应均匀平整、防风吹落。铺设地砖块材的平整度、坡度、排水孔和伸缩缝作法应符合要求，纵横缝顺直均匀，嵌缝合格无污染。 5．阿嚏饰面材料面层的施工方法及技术除满足上述质量要求外，还要满足装饰、装修、楼地面工程的质量标准。二、屋面面层精品效果的控制要点 1．控制屋面坡度，在排水通畅的前提下，坡度适宜，行走舒适。应在屋面结构施工前，做好屋面坡度施工的深化设计，计算屋面各层作法的厚度、标高、坡度，以及与凸出屋面的竖向结构的标高和尺寸关系。当发现与规范相抵触时，提前与设计人员协商解决，满足创精品的施工需要。

2．控制屋面面层的装饰质量。屋面面层的饰面质量，除要满足装饰、装修、楼地面的饰面标准外，还要保证坡度正确合理，排水通顺。装饰材料及其构造要求，还要适应温差变化大的露天环境，具有抗风化、耐久性强的特点，细部处理注重美观统一，保证使用功能并具有小品特色。 3．控制屋面平面面层与竖向结构之间过渡的装饰作法。屋顶竖向结构(建筑物及女儿墙)与屋顶平面交界处宜设圆弧造型过渡，通过圆弧消除不规则的尺寸偏差，以便于排砖、设缝、找规矩。圆弧造型作法见图l。圆弧造型应采用混凝土，不得用砂浆以免出现裂缝，同时应随屋面统一设置分格缝。 4．防水层收头必须高于屋面面层250mm，通常在收头处设金属盖口条。盖口条上面的缝要密封，方法有两种：(1)打胶，难度较大，打好不容易；(2)在盖口条与墙面缝隙处抹灰或用硅酮胶封闭，效果较好。盖口条可采用不锈钢、彩色钢板制作，顺风接口严密打胶封口，阴角、阳角要在铁活加工时剪裁正确，保证严密不漏水，美观精巧。 5．屋面分格缝的控制如下。 (1)防水找平层设分格缝，纵横缝的间距不大于6m，缝宽20mm。 (2)水泥砂浆保护层或面层设分格缝，分格面积宜为lm2。 (3)细石混凝土保护层分格缝的分格面积不宜大于36 m2。 (4)块体材料保护层分格面积不宜大于lOOm2，缝宽不宜小于20mm。 (5)屋面刚性保护层与竖向结构边缘，如与女儿墙、机房、透气管、排烟道等部位设分格缝，缝宽30mm。 (6)各种分格缝均应用密封材料嵌填密实。

屋面sbs防水细部作法(工艺做法施工照片)secret

屋面工程细部做法该工程为上人屋面，上铺地面砖，屋面坡度为2%，从落水口开始找坡。屋面防水工程为两层3mm+3mm厚聚酯胎SBS防水卷材，屋面工程所采用的SBS防水材料应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家、地方产品标准和设计要求。屋面防水SBS卷材施工采用满粘热熔法施工。一、屋面防水工程 1、工艺流程验收并基层处理(找平层)→涂刷冷底子油→处理复杂部位(分格缝、阴阳角、转角等部位)附加层→一层防水层粘贴→一层防水层检验→二层防水铺贴→二层防水检验→防水收头处理→淋水试验（1）清理基层： 1）凸出基层的砂浆块及其它杂物必须清除，将灰尘清扫干净。 2）基层的转角、阴阳角、管根处，找平层均应做成圆弧形，圆弧半径R＝100mm。 3）找平层坡度应符合设计要求，细石混凝土找平层不得有空鼓、开裂、起砂、脱皮等缺陷。 4）基层清理完毕自检合格后，通知监理和我单位联合进行验收，验收合格后进行下一道工序施工。（2）涂刷冷底子油：使用前在清理好的基层表面，将氯丁橡胶沥青胶粘剂加人工业汽油稀释，搅拌均匀，用长把滚刷均匀涂布于基层上，涂刷均匀，不露底，不过厚，一次涂好，不宜反复涂刷。常温经过约4h（根据气温确定，以不粘脚为好）后，开始铺贴卷材。

涂刷冷底子油（3）附加层施工：冷底子油干燥后，应首先对阴阳角进行附加层施工，包括女儿墙、烟风道、雨落口、管根、阴阳角等。把卷材裁成400mm宽的长条，阴阳角每边各200mm，用调试好的喷灯同时对卷材和基层烘烤，待卷材表面熔化时把卷材贴在阴阳角上，卷材粘贴应牢固，不得空鼓。附加层报验：附加层施工完成后，应报请项目部、监理公司验收合格后，进行下道工序的施工。

鲁班奖工程细部做法经验集锦

班奖工程细部做法经验集锦第一节、基本要求一、项目部要依据本细则并结合工程的具体情况，加强施工技术交底管理，技术交底中应有细部工艺的具体要求。二、加强过程控制和检查监督的力度，发现问题及时解决，检查验收要高标准、要求，切实把技术交底和细部工艺处理要点落到实处，达到工艺精湛。三、施工过程中，按标准工艺施工，消除质量通病。四、每一种细部工艺处理都要先做样板，征得建设单位认可,经质检部门验收合格后可展开大面积施工。五、进行细部工艺处理，要求选用技术素质高、认真负责、细心的专业人员做此项工作。六、工具、材料要提前准备齐全，如勾缝、钻的专用工具，橡胶密封条、塑料分格条等。七、成品、半成品及外购件购置要进货验收，不合格的材料禁使用。八、凡没有按细部处理案施工、不符合规定的一律无条件返工重做。九、落实各项成品保护措施，防止成品污染和损坏。第二节、细部工艺细则一、主体结构㈠钢筋工程： 1.钢筋绑扎应采取定位措施，柱、剪力墙的钢筋定位卡设置于模板上口；钢筋的混凝土保护层采用专用垫块控制，清水砼柱、墙体结构宜选用与砼颜色一致的塑料卡环，梁、板可以采用混凝土成品垫块。 2.板上、下层钢筋间应设置专用马凳，马凳采用钢筋时，钢筋直径应确保承受荷载不变形，间距不大于1000㎜，梅花形布置。 3.钢筋绑扎时绑扎结应与最外层钢筋平齐，绑扎丝尾部压向钢筋侧，钢筋应横平竖直，绑扎牢固。剪力墙、板钢筋绑扎采用八字扣，柱箍筋绑扎宜采用缠扣，梁上部纵向筋的箍筋绑扎宜采用套扣法绑扎。绑扎时水平挂线，竖向吊线，控制水平度、垂直度。 4.墙、柱等竖向构件的外露钢筋在浇筑砼前应采取套好塑料保护管或包裹彩布条等措施，并且在砼浇筑后，及时用布或棉纱沾水将被污染的钢筋擦净，确保钢筋不被污染。 5.钢筋保护层厚度按正偏差控制，提高钢筋防腐蚀能力。㈡模板工程： 1.模板体系的选择： a)镜面砼：可采用优质木胶合板粘贴pvc板，宜选用塑料模板或成品覆塑板； b)清水砼：建议采用优质覆膜木胶合板或全钢大模板： c)楼梯、洞口：建议采用易装拆的定制钢模板： d) 高层建筑竖向构件、楼梯间：建议采用定型全钢大模板；电梯井建议采用专用钢模板； e)基础及地下沟道：模板种类可适当放宽，若使用钢模板，必须使用优质普通钢模板。 2.模板接缝处应粘贴双面胶带，确保接缝处不漏浆。 3.木模板若边角损坏，应刨平，并刷封边漆保护。 4. 对于后浇带、悬挑构件模板拆除时，不能使构件处于受力不允的悬挑状态，避免构

屋面工程细部做法

屋面工程细部做法一、水落口的设置屋面水落口要设置在最凹处，地漏采用竖向半球形地漏。水落口周围直径500mm范围内坡度不小于5%（施工时严格控制水落口的标高），并用密封材料涂封，其厚度不应小于2mm。水落口杯与基层接触处设置宽20mm、深20mm凹槽，嵌填密封材料，防水层贴入水落口杯内不应小于50mm。三道防水附加层竖向水落口示意图

二、水平出入口防水要求

三、卷材防水屋面的泛水构造卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理，混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严，确保泛水面与屋面成活面高度为260mm。同时禁止将管道等在泛水高度以下从室内穿出屋面（上层小屋面的雨水管、水箱间的溢流管等）。女儿墙或砖墙泛水檐下防水收口

四、变形缝防水及盖板构造变形缝的泛水高度不应小于250mm，防水层应铺贴到变形缝两侧砌体的上部，变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖，变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填。 5-沥青麻丝；6-水泥砂浆层；7-混凝土盖板

四、屋面分隔缝的设置 1、女儿墙内侧面墙面抹灰长度超过4m时，要做分隔缝，分隔缝留置间距与保护层分隔缝间距相同。 2、防水保护层分隔缝的设置。当采用水泥砂浆做保护层间距为2m×2m，缝宽20mm,缝内嵌入沥青砂；当保护层采用地砖等块材镶贴时，分格缝间距一般为6m×6m。 3、卷材保护层与女儿墙、屋面建筑墙体交界处必须设置分隔缝，分隔缝可以防止裂缝产生并起分色作用。分隔缝打胶前，先贴分色纸，均匀打胶后，再将分色纸拆除，防止交叉污染。 4、保护层与设备基础、柱子及其他平面变化、应力集中处设置分隔缝：如图所示：
