洗水工艺基础(1)

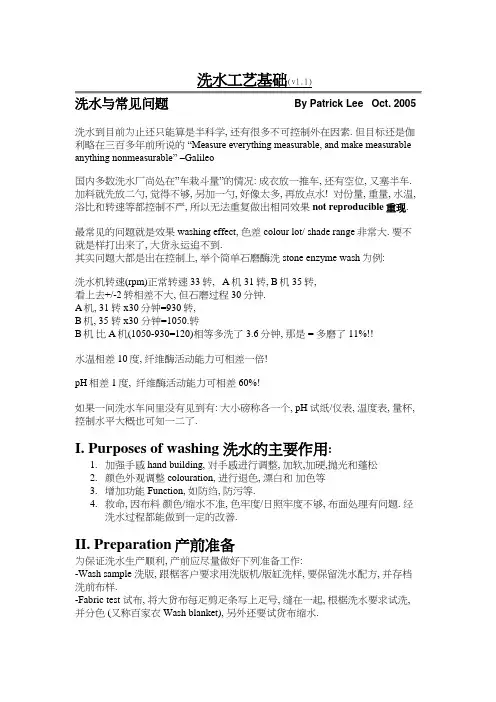

洗水工艺基础（V1.1）

洗水与常见问题By Patrick Lee Oct. 2005

洗水到目前为止还只能算是半科学，还有很多不可控制外在因素■但目标还是伽利略在三百多年前所说的“ Measure everything measurable, and make measurable anything nonmeasurable” G-lileo

国内多数洗水厂尚处在”车栽斗量”的情况：成衣放一推车，还有空位，又塞半车.加料就先放二勺，觉得不够，另加一勺，好像太多，再放点水！对份量，重量，水温，浴比和转速等都控制不严，所以无法重复做出相同效果not reproducible重现.

最常见的问题就是效果washing effect,色差colour lot/ shade ranged常大.要不就是样打出来了，大货永运追不到.

其实问题大都是出在控制上，举个简单石磨酶洗stone enzyme was为例：

洗水机转速（rpm）正常转速33转，A机31转,B机35转，

看上去+/-2转相差不大，但石磨过程30分钟.

A机,31转x30分钟=930转,

B机,35转x30分钟=1050■转

B机比A机（1050-930=120）相等多洗了 3.6分钟，那是=多磨了11%!!

水温相差10度，纤维酶活动能力可相差一倍！

pH相差1度，纤维酶活动能力可相差60%!

如果一间洗水车间里没有见到有：大小磅称各一个，pH试纸/仪表，温度表，量杯，控制水平大概也可知一二了.

I. Purposes of washing洗水的主要作用：

1.加强手感hand building,对手感进行调整，加软，加硬，抛光和蓬松

2.颜色外观调整colouration,进行退色，漂白和加色等

3.增加功能Function,如防绉,防污等.

4.救命，因布料颜色/缩水不准，色牢度/日照牢度不够，布面处理有问题.经洗水过程都

能做到一定的改善.

II. Preparation 产前准备

为保证洗水生产顺利，产前应尽量做好下列准备工作：

-Wash sample洗版，跟椐客户要求用洗版机/版缸洗样，要保留洗水配方，并存档洗前布样.

-Fabric test试布，将大货布每疋剪疋条写上疋号，缝在一起，根椐洗水要求试洗，并分色（又称百家衣Wash blanket）,另外还要试货布缩水.

-Receipt adjustment调整洗水配方，因为洗样跟洗货所用洗缸容量，浴比，布色光都会有差异，必须对洗水配方进行修正［例1］

-Pilot run试缸/产,主要用作最后决定大货配方，同时也可以把色光不同的成衣一起洗，得出相应的配方和色差范围Shade band.

［例1］:调整配方添加剂和成衣重量的百分比

洗水常备化学品

Acetic acid 冰醋酸

Soda ash小苏打

Caustic soda烧碱

Hydrogen peroxide 双氧水

Hypochlorite 漂白水

Potassium permanganate高锰酸钾

Sodium bisulfite亚硫酸氢钠

Amylase enzyme淀粉酶/ 酵素

Cellulase enzyme纤维酶/ 酵素

Salt 盐

III. Washing Procedure洗水过程，牛仔洗水是洗水中最完整和普遍的，所以就以牛仔过程［例8］为例，其他洗水大都只需其中部份程序.

脱浆主要用2种方法：

a）氧化脱浆oxidative desizing利用碱和双氧水在高温下脱浆

优点：成本低，对多种浆都能起作用

缺点：对纤维强度有影响，在pH高的情况下，回染colour bleeding/back staining^严重. 影响牛仔白度

b）酶/酵素脱浆Amylase enzyme desizing例2]，利用淀粉酶分解淀粉

优点：淀粉酶只针对淀粉进行分解，不会影响纤维.pH居中，回染少

缺点：成本咼，控制要求较咼.

[例2 ] 一个酶/酵素脱浆配方:

脱浆常见问题：条花冰痕和回染

解决方法：

1.洗水机转速要高，太低了衣物抛不起

2.衣物不能太多，要有足够滚动空间

3.使用润滑剂Lubricant

4.pH控制和清洗是关健.

2.Stone /Abrasion 石磨

石磨目的在于让衣物有穿着过/经磨擦的仿旧感觉.

由于牛仔纱线中心并没有上色，根椐这个特性把附在表面的Indigo磨损而露出白芯以达到陈旧和兰白分明的效果

这个过程通常是用下面其中的方法

a）浮石pumice stone胶球synthetic stoney,机械式磨擦，花度好，直接成本低，但机器和

衣物损耗大，同时浮石的石粉会影响手感，沉淀物多，影响排污指标中（SS）悬浮物

b）单用酶/酵素Cellulase enzyme ,效果均匀，损耗小.但成本高

c）石/球磨加纤维酶/酵素abrasion+cellulase例3],取两者之长

酶/酵素的运用渐日普遍，优点在于产生较果速度快，手感好和对衣物损耗小.但由于酶/ 酵素是活性生物，只有在特定的环境下生存，最佳活动范围小.所以工艺要求相对高，对控制时间，水温,pH要求严格，同时也要顾及回染和过度分解纤维令强度下降的问题.

*纤维合成酶/酵素Cellulase主要含有三种酶组成： EG （Endo-Glucanase内切葡聚糖酶）, CBH （Cellobiohydrolase 外切葡聚糖酶）和（Beta-glucosidase葡萄糖甘酶）.

EG 主要是水解和切断纤维的结晶分子链，使纤缠维产生更多的断口 CBH 主要切断己被水解的分子端并将纤维结晶转为非晶相纤维二糖 BG 是将纤维二糖转为葡萄糖

一般酸性纤维酶/酵素(pH 4.5-5.0),含EG 较多.中性(pH 6.2-6.5) CBH 含量高*(rev. v.1.1) ［

3］/：

3. Colourize/decolourize 调色

调色是为了达到一定的视觉/外观较果. 脱色一般是利用氧化oxidation 的原理，使纤维表面的颜色减少.

漂洗［例4］常用下列2种原料：

Hypochlorite 氯漂/漂白水

优点：强力，还原方便

缺点：对pH 敏感，具挥发性，炎热天气下效能每天可下降15%,所以稳定性较难控制.

Potassium permanganate 高锰酸钾

优点：粉状,存放方便稳定

缺点：布面色光偏暗，还原工艺要求相对高

*还有个相对没那么普遍的漂白原料，就是运用Laccases 漆/酚氧化酶对牛仔进行氧化漂白.如果

要做到Oeko-tex 标准，这是个可行方法.

优点：环保，回染少，只需用温度或pH 停止酶作用，不用还原缺点：价格高，漂白程度达不到很浅* (rev. v.1.1)

［例4］脱色配方

调色过程中也可以是加色，吊/套色或调整色光.

4.Neutralization 还原

还原是要在达到颜色要求后，停止漂白的解漂［例5］,［例6］过程.

还原做不好不但会影响布料的强度，同时也会造成色光灰暗等不良效果.

对上两种漂洗的相应还原配方

［例5］ De-chlorination氯漂之还原

[例6] Permanganate之还原

5.Brightening 增白

目的在于达到颜色对比分明.一般是用以下两种方法：

Hydrogen peroxide双氧水增/漂白，利用双氧水对纤维暴露的部份漂白，使白的部份更白, 但不会对有色部份有大影响, 残余的氧同时也对污水中含氧量有帮助.

加Optical brightener (fluorescent whitening agent, FWA)荧光剂增白

6.Softening 加软

使手感达到不同的要求.

柔软剂最常用两大类:

阳离子脂肪酸Cationic Fatty acid

手感: 松软

矽/硅Silicon

手感: 滑润

还有很多综合类的软剂, 适用于不同的手感要求.

不管是用那种软剂, 都会对色光起一定变化, 所以必须要试过对成衣色光的影响, 才能决定用那个柔软剂。

常见的影响是令牛仔变黄, 令染色布变深.

*做完以上洗水过程, 后工序是: 脱水, 烘干.*

IV. Others 其他洗水产品

洗水叫法五花八门, 但基本都是以下方法的演变

Sand blast喷沙，用压缩空气喷枪，向所需变白部份喷石英沙，打掉indigo

Chemical spray 用稀释高锰酸钾代替喷沙, 但要做还原过程

Acid /snow/ moon,/fog,/marble,/ice and frosted/ was炒雪花■浮石浸泡稀释高锰酸钾，滤干或半干放入滚筒干滚，需做还原过程(注1)

Hand brush 手擦, 或用打磨机进行磨擦

Whiskers 猫须, 有喷和擦

Tagging/folding 摺绉, 有定形和非定形

Grinding 磨烂

Tie dye 扎染

Dip dye 吊染

Bio polishing去毛/抛光，是种用CBH enzyme洗法.*(虽然抛光酶也是用纤维酶，但外切葡聚糖酶的含量与一般纤维酶有很大的分别)* (rev.v.1.1)

Garment (over)dye /Tint 成衣/件染色，跟布料染色的程序基本相同，所用染色方法主要有: 直接Direct dye,硫化sulfur dye,涂料Pigment dye和活性Reactive dye.

注意：如果要件染一定要告诉布厂做Pfd,不能加silicon软剂，容易吸油，洗不掉，染色会花.

Wrinkle free防绉，跟椐不同要求主要有预焙pre-cure,后焙post-cure,件Garment dip, 加喷Metered addition.

Pre cure-最简单，全部由布厂做，不能再定形

Post cure-布厂上防绉，成衣焙烘定形

Garment dip-洗水厂进行，可先洗出效果后再加防绉定形

Metered-可做局部定形

Vapor phase-成衣掛在密封烘箱蒸化，因工艺是专利的，所以运用不广泛

V. Equipments 机械

洗水厂主要机械：

Washer洗水机

Rotary drum /Belly washer/Horizontal washer 横卧式洗水机Front loading直立式洗水机

Water extractor 脱水机

Stone tumbler 石磨机

Dryer干衣机

Curing oven 烘箱

Compressor 空压机

Spray gun 喷枪

Spray dolly/Balloon form 喷沙人像机

VI. Environmental aspect 环保一般洗水厂污水处理主要是用沉淀加过滤的原理洗水厂排污标准为二类一级”[例7]

[附7] 污水排放指标:

[附8]:附一份牛仔洗水程序供参考

#这篇稿原为跟单培训之用，在添加剂运用和工艺等方面有所简略#

? rev. v1.1feb.06

*注1,这方面的专利我所知的有2个，是意大利的Candida Laundry（佃86）,和Francesco Ricci（佃88）.

水工艺设备基础复习参考

水工艺设备基础复习参考一、填空题 1、在水处理工艺中，搅拌器的形式多种多样，应根据工艺要求来选用，常用的搅拌器有：浆式搅拌器、推进式搅拌器、涡轮搅拌器等。 2、合金工具钢9SiCr钢表示：平均含碳量为0.9%，硅和铬的平均含量小于1.5% 。 3、陶瓷的最大缺点是脆性，它是阻碍陶瓷作为结构材料广泛应用的首要问题，是当前的重要研究课题。 4、机械性能主要指材料的弹性、塑性、强度和韧性。 5、焊接的方法很多，大体可分为三大类：即熔化焊、压力焊和钎焊。 6、膜组件主要分为板式膜组件、管式膜组件、螺卷式膜组件和中空纤维膜组件。 7、Ni－Mo合金是耐盐酸腐蚀的优异材料。最有名的哈氏合金（0Cr16Ni57Mo16Fe6W4）能耐室温下所有浓度的盐酸和氢氟酸。 8、机械传动的主要方式有齿轮传动、带传动和链传动。 9、离子交换膜的基本性能交换容量和含水率。 10、物质的导热系数值不仅因物质的种类、结构成分和密度而异，而且还和物质温度、湿度和压力等因素有关。 11、HSn65-3表示的意义为: 含铜65%、含锡3％的锡黄铜。 12、金属发生应力腐蚀的三个必要条件是：敏感金属、特定介质和一定的静应力。 13、改变介质的腐蚀特性一般有两种途径：一种是去除介质中有害成分；另一种是加缓蚀剂。 14、吸附装置分为固定床、移动床和流化床。

15、通常可将极化的机理分为活化极化、浓差极化和电阻极化。 16、反渗透、超滤、微滤和纳滤设备都是依靠膜和压力来进行分离的。 17、按照化学成分钢主要可分为碳钢和低合金钢。 18、30CrMnSi的意义是：平均碳含量低于0.3%，铬锰硅三种合金元素均小于1.5% 19、金属材料的基本性能是指它的物理性质、化学性质、机械性能和工艺性能。 20、高分子化合物的合成中，最常见的聚合反应有加聚反应和缩聚反应。 21、腐蚀防护设计除正确选材外，具体还包括防蚀方法选择、防蚀结构设计、防蚀强度设计以及满足防蚀要求的加工方法。 22、按照作用原理不同，电化学保护分为阴极保护和阳极保护。 23、根据缓蚀剂的不同作用特点，缓蚀机理共分为吸附理论、成膜理论、电极过程抑制理论。 24、金属切削加工分为钳工和机械加工两个部分。 25、热量传递有三种基本方式：热传导、热对流和热辐射。 26、导热过程的单值条件一般有几何条件、物理条件、时间条件和边界条件。 27、凝结换热是蒸汽加热设备中最基本的换热过程。 28、按形状区分，封头分为凸形封头、锥形封头和平板形封头 29、按换热设备的换热方式可分为直接式、蓄热式和间壁式换热设备 30、污泥处理设备主要包括污泥浓缩设备、污泥脱水设备和污泥焚烧设备。 31、从使用角度看，法兰连接可分为两大类，即压力容器法兰和管法兰。

洗水工艺基础(1)

洗水工艺基础(1) 洗水工艺基础（V1.1）洗水与常见问题By Patrick Lee Oct. 2005 洗水到目前为止还只能算是半科学，还有很多不可控制外在因素■但目标还是伽利略在三百多年前所说的“ Measure everything measurable, and make measurable anything nonmeasurable” G-lileo 国内多数洗水厂尚处在”车栽斗量”的情况：成衣放一推车，还有空位，又塞半车.加料就先放二勺，觉得不够，另加一勺，好像太多，再放点水！对份量，重量，水温，浴比和转速等都控制不严，所以无法重复做出相同效果not reproducible重现. 最常见的问题就是效果washing effect,色差colour lot/ shade ranged常大.要不就是样打出来了，大货永运追不到. 其实问题大都是出在控制上，举个简单石磨酶洗stone enzyme was为例：洗水机转速（rpm）正常转速33转，A机31转,B机35转，看上去+/-2转相差不大，但石磨过程30分钟. A机,31转x30分钟=930转, B机,35转x30分钟=1050■转 B机比A机（1050-930=120）相等多洗了 3.6分钟，那是=多磨了11%!! 水温相差10度，纤维酶活动能力可相差一倍！ pH相差1度，纤维酶活动能力可相差60%! 如果一间洗水车间里没有见到有：大小磅称各一个，pH试纸/仪表，温度表，量杯，控制水平大概也可知一二了.

I. Purposes of washing洗水的主要作用： 1.加强手感hand building,对手感进行调整，加软，加硬，抛光和蓬松 2.颜色外观调整colouration,进行退色，漂白和加色等 3.增加功能Function,如防绉,防污等. 4.救命，因布料颜色/缩水不准，色牢度/日照牢度不够，布面处理有问题.经洗水过程都能做到一定的改善. II. Preparation 产前准备为保证洗水生产顺利，产前应尽量做好下列准备工作： -Wash sample洗版，跟椐客户要求用洗版机/版缸洗样，要保留洗水配方，并存档洗前布样. -Fabric test试布，将大货布每疋剪疋条写上疋号，缝在一起，根椐洗水要求试洗，并分色（又称百家衣Wash blanket）,另外还要试货布缩水.

有关洗水唛的常识(doc 5)

有关洗水唛的常识一.NEW DEVELOPMENT 最新规定 THE CARE SYMBOLSARE PRESENTED IN THE FOLLOWING SEPUENCE 符号如下 WASHING BLEACHING DRYING IRONING DRYCLEANING 水洗漂白烘干熨烫干洗1.WASHING(BY HAND OR MACHINE) 水洗(手洗或机洗) 1)MACHINE WASH 2)MACHINE WASH NORMAL CYCLE PERMANENT PRESS CYCLE 正常机洗恒压机洗 3)MACHINE WASH 4)HAND WASH DELICATE/GENTLE CYCLE 手洗轻柔机洗 ***MAXIMUM WATER TEMPERATURE (IN CELSIUS OR IN DOTS OR IN BOTH) 最大水温(以摄氏度或点或都用) 5)DO NOT WASH 不可水洗 2.BLEACHING 漂白 1)ANY BLEACH WHEN NEEDED 2)ONLY NON-CHLORINE BLEACH WHEN NEEDED 可任意漂白只能无氯漂白 3)DO NOT BLEACH 不可漂白 3.DRYING 干燥 ***TUMBLE DRY 滚筒烘干: 1)TUMBLE DRY 2)TUMBLE DRY NORMAL CYCLE PERMANENT PRESS CYCLE 正常滚筒烘干恒压滚筒烘干 3)TRMBLE DRY 4)DO NOT TRMBLE DRY DELICATE/GENTLE CYCLE 不可滚筒烘干轻柔滚筒烘干 ***TUMBLE DRY TEMPERATURE 加热烘干: ANY HEAT HIGHT MEDIUM LOW NO HEAT AIR

水工艺设备基础

水工艺设备基础一、填空题（每空1分，共20分） 1、在水处理工艺中，搅拌器的形式多种多样，应根据工艺要求来选用，常用的搅拌器有：浆式搅拌器、推进式搅拌器、涡轮搅拌器等。 2、Ni－Mo合金是耐盐酸腐蚀的优异材料。最有名的哈氏合金（0Cr16Ni57Mo16Fe6W4）能耐室温下所有浓度的盐酸和氢氟酸。 3、热量传递有三种基本方式：热传导、热对流和热辐射。 4、改变介质的腐蚀特性一般有两种途径：一种是去除介质中有害成分；另一种是加缓蚀剂。 5、从使用角度看，法兰连接可分为两大类，即压力容器法兰和管法兰。 6、按换热设备的换热方式可分为直接式、蓄热式和间壁式换热设备 7、水处理工艺中，最常用的三种膜分离设备为电渗析设备、反渗透设备和超滤设备。 8、吸泥机排泥方式有虹吸、泵吸和空气提升。二、单选题（每题1分，共10分） 1、陶瓷最大的缺点是（ A ）。 A．脆性 B．易腐蚀 C．韧性差 D．熔点低 2、水处理工艺设备发生的腐蚀多属于（ B ）。 A．局部腐蚀 B．全面腐蚀 C．应力腐蚀 D．微生物腐蚀 3、渗透压与溶液的，和有关，而与无关。（ B ） A．膜、浓度、温度、溶液性质 B．浓度、温度、溶液性质、膜 C．温度、膜、浓度、溶液性质 D．溶液性质、浓度、膜、温度 4、法兰连接的失效主要表现为（ A ）。 A．发生泄漏 B．出现缝隙 C．螺栓松动 D．以上皆是 5搅拌式设备有多种形式，哪个不是按功能分的（ A ）。 A．水利搅拌设备 B．混合搅拌设备 C．搅动设备 D．分散搅拌设备 6、传统的容积式换热器的优点不包括（ D ）。 A．兼具换热、贮热功能 B．阻力损失小 C．结构简单、管理方便 D．节能 7、曝气的主要作用有（ D ）。 A．充氧 B．搅拌 C．混合 D．以上都是 8、下列气浮分离设备应用做广泛的是（ B ）。 A．微孔布气气浮设备 B．压力溶气气浮设备 C．电解气浮设备 D．射流气浮设备 9、下列不是排泥设备种类的是（ C ）。 A．行车式 B．螺旋输送式 C．平板式 D．中心传动式 10、下列设备不属于计量设备的是（ D ）。 A．转子流量计 B．电磁流量计 C．超声流量计 D．电动流量计三、多选题（每题2分，共20分） 1、高分子材料主要包括哪几种？（ ACD ） A．树脂 B．塑料 C．合成纤维 D 合成橡胶 2、发生应力腐蚀的三个必要条件（ BCD ）。 A．一定空气湿度 B．敏感的合金 C．特定的介质 D．一定的静应力 3、卧式容器的支座主要有、和三种。（ BCD ） A．耳式支座 B．鞍座 C．圈座 D．支承式支座 4、水工艺中常用的机械搅拌设备主要有哪几种？（ ABD ） A．溶液搅拌设备 B．混合搅拌设备 C．分散搅拌设备 D．絮凝搅拌设备。 5、水处理中常用的曝气设备有（ ABCDE ） A．表面曝气设备 B．鼓风曝气 C．水下曝气 D．纯氧曝气 E．深井曝气 6、换热器的选型需综合考虑的因素有（ ABCE ）

服装洗水工艺的详细介绍

服装洗水工艺的详细介绍经常有客户问什么是洗水面料? 为什么衣服感觉旧旧的?曾经我们还喜欢穿“新”衣服的时候，国外已经开始流行穿“旧”的了，当然这里的“新”和“旧”不是指衣服本身是否穿过.就象穷人都喜欢穿的光鲜体面，而富人都恰恰相反一样，在中国经常能看到穿西装的普通“劳动者”，注重休闲，舒适，自然是现代工业发展到一定阶段的人类心态的自然回归，最后就出现穷人装“富”，富人装“穷”。洗水工艺介绍如下：洗水是现在国际时尚休闲品牌的普遍工艺，总的来说，洗水过的衣服，更加自然，舒适，更有层次，面料的稳定性更好，也有的是为了特殊的设计效果，多数人都能理解接受牛仔裤的设计理念，但对衣服的理解差一些，衣服多用普洗的方法，比牛仔裤要含蓄的多，但是否洗水过，面料感觉上有很大不同，洗水工艺技术性非常强，同时也代表了很多品牌独有的设计理念及卖点，如:Abercrombie&Fitch，RUEHL925，G-STAR等等...下面摘录了些相关的工艺介绍: 1、普洗普洗即普通洗涤，只不过将我们平日所熟悉的洗涤改为机械化而已，其水温在60°-90°C左右，加一定的洗涤剂，经过15分钟的左右普通洗涤后，过清水加柔软剂即可，使织物更柔软、舒适，在视觉上更自然更干净。通常根据洗涤时间的长短和化学药品的用量多少，

普洗又可以分为轻普洗、普洗、重普洗。通常轻普洗为5分钟左右，普洗为15分钟左右，重普洗为30分钟左右. 2、石洗/石磨石洗即在洗水中加入一定大小的浮石，使浮石与衣服打磨，在石磨前可进行普洗或漂洗，也可在石磨后进行漂洗。根据客户的不同要求，可以采用黄石、白石、AAA石、人造石、胶球等进行洗涤，以达到不同的洗水效果，洗后布面呈现灰蒙、陈旧的感觉，衣物有轻微至重度破损。 3、酵素洗酵素是一种纤维素酶，它可以在一定PH值和温度下，对纤维结构产生降解作用，使布面可以较温和地褪色，褪毛（产生“桃皮”效果），并得到持久的柔软效果。 4、砂洗砂洗多用一些碱性，氧化性助剂，使衣物洗后有一定褪色效果及陈旧感，若配以石磨，洗后布料表面会产生一层柔和霜白的绒毛，再加入一些柔软剂，可使洗后织物松软、柔和，从而提高穿着的舒适性。 5、化学洗化学洗主要是通过使用强碱助剂（NaOH，NaSiO3等）来达到褪色的目的，洗后衣物有较为明显的陈旧感，再加入柔软剂，衣物会有柔软、丰满的效果。如果在化学洗中加入石头，则称为化石洗（CHEMICALSTONEWASH），可以增强褪色及磨损效果，从而使

牛仔洗水工艺详解

牛仔洗水工艺详解下面介绍的是常用的洗水方法、报价以及日文的专业术语洗水方面1，普洗（O/W）普洗---普通洗水，通常水温在40°-50°C 左右按面料和要求有的时候可能温度更高,加一定的洗涤剂各种柔软剂,如有必要可放入一些辅助药剂，比如防染剂等，洗涤时间根据大货要求5 到30 分钟不等实际操作看经验来定。由于这个工艺比较简单而且单量较大相对来说比较便宜单件产品通常在0.6 元到1 元。而日本价格在2 到3 元左右。由于日本这边的工艺对质量要求很高，所以必须每缸换一次水并且使用的是进口柔软剂成本太高自然价格相对国内高出太多，所以日本的洗水厂大多都比较萧条。2，生物洗（バイオ）棉制产品的生物洗水，通常使用生物抛光酶0.5％～2.0％(对衣物重量)，温度45～55℃，时间30～60min，渗透剂0.5g／L（为降低成本可不放），pH 值4.5～5.5 (每升用98％HAc0.5mL 和醋酸钠0.5g 调节)，浴比1：10～15。经过生物抛光酶整理过的衣物，表面绒毛几乎难以见到，不易产生起毛起球现象，衣物吸湿性、悬垂性、手感都有明显改善。用控制衣物失重3％一5％的方法来判别光洁效果，对强力没有过度损伤。但经生物抛光整理后，有部分颜色色光变化较大，在使用中要注意。价格一般在1.2 到1.5 元棉装2.8 元/公斤，日本价格在4 到5 元。以上2 种是洗水厂最常用的2 种方法，相对简单价格也比较低。主要是用在棉制产品的少数情况下有些牛仔产品也需要用到这2 种方法，根据师傅经验做些许调动达到客户要求的效果。3，退浆（のりぬぎ）退浆的目的是去除服装上的浆料，以利于后加工有良好的生产条件。由于牛仔布大多用淀粉或变性

水处理工艺学习介绍

MBBR工艺原理是通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。 MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，使之扬长避短，相互补充。与以往的填料不同的是，悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。 MBBR是移动床生物膜反应器 MBBR工艺原理是通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。 MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，使之扬长避短，相互补充。与以往的填料不同的是，悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。 MBBR的主要特点是：①处理负荷高；②氧化池容积小，降低了基建投资；③ MBBR 工艺中可不需要污泥回流设备，不需反冲洗设备，减少了设备投资，操作简便，降低了污水的运行成本；④MBBR工艺污泥产率低，降低了污泥处置费用；⑤ MBBR工艺中不需要填料支架，直接投加，节省了安装时间和费用。生物流化床（Moving Bed Biofilm Reactor Process简称MBBR法）是生长生物膜的载体层在废水中不断流动的生物接触氧化法。载体是聚乙烯中空圆柱体，长5～7mm，直径10mm，内部有十字支撑，外部有翅片，密度0.95g／cm2，空隙率88％，可供生物膜附着的比表面积约 800 m2／m3，能给微生物提供良好的生长环境；填充率可高达67%，可在好氧操作下以空气搅拌，或在兼/厌氧操作下以机械搅拌，使生物接触材在水中均匀的悬浮流动。这种载体的特殊形状使微生物在有保护的载体内表面生长而去除废水中的 BOD5。生物流化床运用生物膜法的基本原理，并结合了传统活性污泥法的优点，而又超越了活性污泥法及生物膜法的缺点及限制。聚偏氟乙烯（PVDF）中空纤维膜的应用取代传统活性污泥法中的二沉池，进行固液分离，有效的达到了泥水分离的目的。膜的高效截留作用，可以使生物池中的菌种浓度大大提高，使生化效率大大增强，有效去除氨氮、磷及难于降解的大分子有机物。生物流化床系统有如下优点： ①省地：占地仅为传统方法的五分之一至十分之一，并取消了二沉池。将传统的“初沉、生化及二沉”三个步骤合为一个步骤；②省时：比传统方法快一倍，只需2~6小时；③无

牛仔洗水工艺详解

牛仔洗水工艺详解：! k" r k$ d. I/ @, \) e 0 |+ }$ \7 G' V. B9 W# U$ H 下面介绍的是常用的洗水方法、报价以及日文的专业术语： 7 v3 N- @. o2 f 洗水方面 ( J) ]" t( `. p 1，普洗（O/W）6 c/ k" X4 X! Y+ o- j& T) } 普洗---普通洗水，通常水温在40°-50°C 左右按面料和要求有的时候可能温度更高,加一定的洗涤剂各种柔软剂,如有必要可放入一些辅助药剂，比如防染剂等，洗涤时间根据大货要求5到30分钟不等实际操作看经验来定。由于这个工艺比较简单而且单量较大相对来说比较便宜单件产品通常在0.6元到1元。而日本价格在2到3元左右。由于日本这边的工艺对质量要求很高，所以必须每缸换一次水并且使用的是进口柔软剂成本太高自然价格相对国内高出太多，所以日本的洗水厂大多都比较萧条。% q" _: ]% ?$ ? 3 L% O9 _, O) l, M" o# P 2，生物洗（バイオ）) H4 e6 U) ]" [5 Y 棉制产品的生物洗水，通常使用生物抛光酶0.5％～2.0％(对衣物重量)，温度45～55℃，时间30～60min，渗透剂0.5g／L（为降低成本可不放），pH值4.5～5.5 (每升用98％HAc0.5mL和醋酸钠0.5g调节)，浴比1：10～15。经过生物抛光酶整理过的衣物，表面绒毛几乎难以见到，不易产生起毛起球现象，衣物吸湿性、悬垂性、手感都有明显改善。用控制衣物失重3％一5％的方法来判别光洁效果，对强力没有过度损伤。但经生物抛光整理后，有部分颜色色光变化较大，在使用中要注意。价格一般在1.2到1.5元棉装2.8元/公斤，日本价格在4到5元。! o4 Y9 t: p1 j* n x 以上2种是洗水厂最常用的2种方法，相对简单价格也比较低。主要是用在棉制产品的少数情况下有些牛仔产品也需要用到这2种方法，根据师傅经验做些许调动达到客户要求的效果。# G8 o5 a: i8 V& D6 M& [ , c( \' L: d5 }" H, V2 m5 } 3，退浆（のりぬぎ）5 V2 ]/ M4 I7 w8 g; R9 Y, Q/ i + U9 a& p- \( Z0 V3 x8 J2 s 退浆的目的是去除服装上的浆料，以利于后加工有良好的生产条件。由于牛仔布大多用淀粉或变性淀粉浆料，所以可用淀粉酶进行退浆。常用退浆工艺配方(以每升计)：淀粉酶1～2g，食盐2--5g，渗透剂1～2g，冰醋酸0.5～1.5mL，柔软剂0--2g。工艺条件：pH 值6～7，浴比1：10—15，温度50～60C，时间30min。因牛仔布上通常残留碱，退浆浴中加入醋酸，调节pH值6～7，使淀粉酶发挥最佳性能。加入柔软剂是为某些厚重牛仔布在退浆过程中产生条痕。当然用这个方法成本太高，所以一般退浆没有特殊要求的时候，只加浮石和少量防染剂也可。温度相对高一点，时间10到20分钟，实际操作中还是要看经验。; ?5 Y6 _) M, m) X4 {! e 4，酵石磨（バイオストン）; R! X- ^4 Y6 h8 y7 B( x" M 纤维素酶是由单一霉菌种发酵而成，它能使纤维素表面水解，部分生成短链多醣和葡萄糖一类水溶性产物。由于牛仔布染整仅染于纤维表面，纤维素酶在部分水解纤维素表面的同时，除掉附于纤维表面的染料。根据在石磨水洗过程中对水洗浴的pH值的要求，将纤维素酶分为酸性纤维素酶和中性纤维素酶。酸性纤维素酶的最佳使用效果pH值为4.5--5.5(对pH值较敏感，售价较低)。中性纤维素酶的最佳使用效果pH值为6～8(对pH值较稳定，售价较高)。8 ]3 ^; x/ L; r% o4 K 工艺条件：纤维素酶1.0％～1.5％(对衣物重量)，pH值4.5～5.5(酸性酶)，6～8(中性酶)，处理时间30～120分钟，温度50～60C 不要超过60度因为生物酶超过60度就会被杀死所以在洗涤当中如果时间过长水温变低的时候只能排水重新放药品而不能用蒸气升温，浮石用量0～0.5kg／kg衣物(根据泛旧程度而定)，浴比1：10～15。用纤维素酶进行石磨水洗，可大大减少浮石用量(仅用原浮石用量的25％左右)，甚至可不用浮石。同时可增加水洗机的洗衣容量，减轻环境污染。由于衣物上浮石粉磨的减少，洗后衣物手感明显柔软、自然、色泽亮丽。在石磨水洗过程中，脱落在水洗浴中的靛蓝染料，在pH为6以下，有明显的返沾色现象，而导致牛仔布缝含嵌线和内口袋材料变蓝，整理后的蓝／白对比风格减少。当水洗浴中pH在7以上时，返沾色现象将明显减少。故中性纤维素酶适用于高品位服装整理。酸性纤维素酶则可用于低品位和各种石磨漂洗工艺。日本做次工艺的时候在酵洗后要开蒸气到60度以上把生物酶彻底杀死后再过水，退浆和酵石磨通常在2.5到3元。. A0 b& s- C0 M* d2 w 5，漂白（フェ－ド）; Y, o3 R; o0 A. O- T* l. i 6 ^0 @5 T( }! `8 _/ S. q' E

水工艺设备基础课程知识要点

《水工艺设备基础》课程知识要点 1.聚乙烯(PE)给水管暴露在阳光下的敷设管道必须是黑色颜色。 2.法兰连接的失效主要表现为发生泄漏。 3.闸门的组成分为埋设、活动、启闭部分。 4.反渗透膜则是中性膜。 5.关于截止阀的叙述错误的是启闭力矩大,较费力，流动阻力小。 6.中心传动浓缩机属于重力式浓缩机 7.对于铜管，说法错误的是高温力学性能好，正确的是导热系数较大、低温力学性能好、价格昂贵。 8.投加设备有计量泵、水射器、干式投矾机。 9.反渗透膜是指中性膜。 10.地下曝气设备不是曝气设备种类。 11.渗透压与溶液的浓度、温度、溶液性质有关，而与膜无关。 12. 平板式不是排泥设备种类。 13.中心传动吸泥机适用于周边进水，周边出水的沉淀池排泥。 14.铸铁管的承接方式有承插式，法兰式。 15.格栅、滤纸不属于砂滤设备。 16.板框压滤机的脱水工作循环进行。一个工作周期包括:板框压紧、进料、压干滤渣、放空(排料卸荷)、正吹风、反吹风、板框拉开、卸料、洗涤滤布九个步骤(自动)。 17.目前UPVC类(硬聚氯乙烯)、PE类(聚乙烯)、PP类(聚丙烯)、PB类(聚丁烯)、ABS管、PAP管(铝塑)、钢塑、不锈钢、铜管等管材不用于室外给排水。 18.管道和管件的连接方式有哪些? 焊接、螺纹、法兰、承插、粘接(塑料) 19.膜分离原理是什么?水工艺中常见的膜有哪些? 1)膜分离原理是利用膜的选择透过性进行分离以溶液中离子或分子的;通过膜分离设备可实现混合物的组分分离。膜分离条件是膜和水中组分存在差别。 2)水工艺常用的膜是:离子交换膜、反渗透膜和超滤膜。 20.沉淀池按照水体流向为哪几类？平流式、幅流式、竖流式 21.曝气设备的功能是什么?在水处理工艺中，曝气器的主要作用是什么？功能是采取一定的技术措施，通过曝气装置将空气中的氧气转移到曝气池的液体中，以供给好氧生物新陈代谢所需要的氧量，同时对池内水体进行充分均匀地混合，达到生物处理的目的。主要作用有两个，一是充氧，二是搅拌混合。 22.塑料管的特点有哪些? 塑料管重量较钢管轻；塑料管内表面磨擦系数小；水流阻力小，水头损失小；管材使用年限与温度和压力有关；管径标注要注明内径和外径；热胀冷缩较为明显。 23.明杆阀门和暗杆阀门的区别和应用? 明杆阀门在开启时，阀杆和阀门一起上升；明杆阀门上部需要较大的操作空间，一般用在泵站，污水管道中；暗杆阀门开启时，阀门上升,阀杆位置不动；暗杆阍门下部容易被腐蚀,一般用在给水、室外管道中。 24.说出给排水管道中常用阀门并简要介绍其特点。 ①截止阀,用于DN<200时的截断水流,安装时要注意水流方向,用于给水。 ②闸阀,适用DN范围较大，用于截断水流,给水或污水中均可使用。 ③蝶阀,用于给水中,截断或调节水流，结构简单，启闭方便。 ④球阀，给水中截断水流，操作方便,开关迅速。 25.吸刮泥时采用中心传动还是周边传动的依据? 一般根据池子的直径超过二十米的直径采用周边传动,或者厂家的实际情况采用。 26.简述闸门选型和布置的一般原则。（1）主要确定闸门和启闭设备的设置位置，孔口尺寸，闸门与启闭机械的形式、数量、运行方式以及运行和检修有关的布置要求等。（2）平面布置应流态良好，水流平顺。（3）孔口尺寸按标准选用，一般来说，大孔口比较经济。（4）闸门应该结构简单，便于制造安装。（5）闸门的启闭力要小，操作方便灵活，造价低。（6）启闭机选用标准系列，考虑一机多用。

水工艺设备基础考试复习要点

《水工艺设备基础》复习要点一考试类型及题型 1)闭卷； 2)单项选择题；填空题；简答题；计算题；论述题(分值有变化，单选和填空分值有所减少) 二知识点第一章．水工艺设备常用材料 1）掌握水工艺设备常用材料有哪些 2）了解钢的分类，如按用途分为：结构钢、工具钢和特殊性能钢。 ①按化学成份分类：碳钢和合金钢；A.碳钢按含碳量又可分为：低碳钢、中碳钢和高碳钢；B.合金钢按含合金元素的含量又可分为：低合金钢、中合金钢和高合金钢；②按照钢中硫和磷的含量又可分为：普通钢、优质钢、高级优质钢；③根据钢的用途又可分为：结构钢、工具钢和特殊性能钢 3）掌握钢的编号的意义：如合金工具钢9SiCr 钢（%）；碳素工具钢T8表示什么含义（%）第二章. 材料设备的腐蚀﹑防护与保温 1. 材料设备的腐蚀与防护 1）了解什么叫腐蚀及其危害 2）掌握设备防蚀技术中关于防蚀结构设计需要遵循的基本原则 3）掌握：a.什么是应力腐蚀及其发生的条件 b.设备防蚀技术中关于改变介质腐蚀特性的途径是什么 4）重点掌握：a.微生物腐蚀产生的原因及其最常见的微生物腐蚀类型；b.水处理工艺设备常用材料的选择原则（可能出简答题） 2. 设备的保温了解设备保温的目的第三章水工艺设备理论基础 1. 容器应力理论 1）掌握什么是薄壁容器判断标准 2）了解容器设计的基本要求１）工艺要求：容器的总体尺寸、接口管的数目与位置、介质的工作压力、填料种类、规格、厚度等一般都要根据工艺生产的要求通过工艺设计计算及生产经验决定。２）机械设计的要求：（1）容器要有足够的强度（2）要有足够的刚度（3）要具有足够的稳定（4）容器必须有足够的严密性（5）抗腐蚀性和抗冲刷性要好（6）在保证工艺要求、和机械设计要求的基础上，应选择较为便宜的材料，以降低制作成本。（7）确保制作、安转、运输及维护方便。 3）重点掌握圆柱壳薄壁容器的应力计算方法（记公式、弄懂每个参数的意义，会用）会出个计算题（课本 P98页） 1

牛仔服装基本洗水工艺知识

在设计前，让我们先认识牛仔的面料吧：牛仔是一年四季可以穿着的服饰，那如何区分不同类型的牛仔布呢：首先根据牛仔布的厚度，分为4.5安，6安，8安，10安，11安，12安，13.5安，14.5安等，4.5安是非常薄，常用来做夏季女士的背心，无袖衫等，而14.5安已很厚，用来做冬季的男士棉衣夹棉都可以。而我们经常穿的牛仔裤大多从8安－12安不等。从牛仔面料种类来讲可分平纹，斜纹，人字纹，交织纹，竹节，暗纹，以及植绒牛仔等…… 从成分来讲，牛仔分精梳和普梳，有100％全棉，含弹力（莱卡）的，棉麻混纺的，以及天丝…… 好的牛仔服装材质是很重要，而我们国家山东地区生产的牛仔布是挺多，挺不错的…… 再谈谈如何车缝一件牛仔服装，这也是设计牛仔服装的关键： 1，车线：大多为2分单边双明线，还有2分单明线，2分双边双明线，车线色一般为土黄色（等撞色线）也有配色线，注意是配洗水过后的布色线。之字线等特种工艺线。加粗手绣线。打枣。 2，配料：牛仔大多用工字钮，四合钮，撞钉，鸡眼，皮牌，金属拉链等。 3，唛头：包括，主唛，尺码唛，洗水唛，旗唛，侧唛等…… 牛仔由于牛仔的缩率的问题，所以在牛仔厂的师傅最忙了，一般普通的牛仔布也会有2%－3％横直缩率，而弹力牛仔布的缩率可达10％以上，加上每卷牛仔布匹都有所不同，所以牛仔师傅的版总是打个没完没了…… 一般做休闲型牛仔款较多，而这类版型大多都是平面裁剪，关键是尺寸的确定如何…… 而弹力的牛仔（包括含莱卡）可就麻烦大了，这种布往往用来做女性的修身夹克，贴身低腰牛仔裤，加上超过10％的缩率，版型总是不断的调整，而且，牛仔裤最忌讳前浪起皱，要求就是贴身合体，而近两年，一些大品牌推出三维裁剪，跟我们学的立裁差不多，在膝盖处加多收褶，或多一个面，更好地增强牛仔裤的活动自如……而牛仔西装的裁剪则可以体现一个版师的功力，尤其是采用弹力较高，很难将袖山做得平整，不起皱，又外形漂亮…… 再谈谈牛仔的装饰工艺：近两年牛仔的潮流趋势已与从前不同，除了很讲究洗水的变化设计，还非常重视牛仔的装饰工艺的处理： 1，牛仔毛边，将牛仔裤下脚，裤身用剪刀修剪的破破烂烂，再加上特种线；很多大品牌也这么搞噢…… 2,加机绣，包括电脑机绣的图案花形设计…… 3，烫钻，这种很受俄罗斯市场欢迎…… 4，贴布绣，手绣，珠绣，很有工艺设计…… 5，胶浆印：但小心手感会硬，在洗水会容易图案脱落…… 6，很新的工艺，我也最近才看到的，镭射：烧掉布的所有色彩，露出本身布胚的色彩，带有渲染的效果…… 牛仔还可以与不同的布料来搭配，如羊毛，仿皮，灯芯绒，厚针织（抓毛布，卫衣布）等相拼；而牛仔可以做的款式可就多了，包括五袋牛仔裤，牛仔衬衫，牛仔外套，裙，大衣等等，这也是体现你的创意和才华的地方……

服装洗水工艺介绍

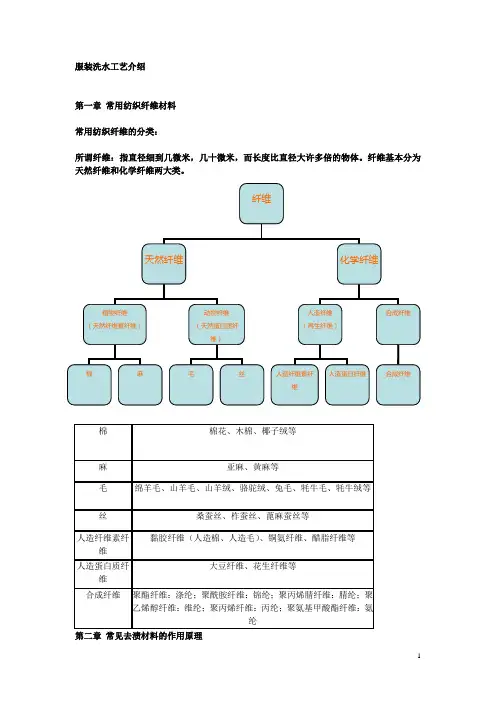

服装洗水工艺介绍第一章常用纺织纤维材料常用纺织纤维的分类：所谓纤维：指直径细到几微米，几十微米，而长度比直径大许多倍的物体。纤维基本分为天然纤维和化学纤维两大类。第二章常见去渍材料的作用原理

污渍的种类不同，其物理、化学性质也不一样，要达到去渍的目的，必须选用有针对性的化学助剂，常用去渍助剂的作用原理可以分为以下几个方面： 1、溶解作用 2、乳化作用 3、化学作用 4、分解作用 1、溶解作用溶解即是将固体或液体均匀分散于另外一种液体的全过程。或者利用某种液体去溶解另一种液体，或者利用液体溶解某种固体，本质均是利用某液体或固体的分解特性达到去渍的目的。我公司的助剂如：环保枪水、去污精、干洗剂、129净洗剂。 2、乳化作用乳化作用是利用各种表面活性剂的润湿、乳化、渗透、分散、悬浮等作用，将衣物上的斥水性污垢变为亲水性污垢，而分散、悬浮或溶于水在加上适当的机械作用，使污垢脱离衣物达到去污目的。助剂有：HW-30去油去锈剂、HQ清浆剂、116净洗剂、133净洗剂、枧油、除油净。 3、化学作用利用化学药剂与污渍产生化学反应，或者使污渍变为可溶性的物质，如利用酸和碱，或者利用氧化剂或还原剂的化学反应，使污渍变为无色，达到去渍目的。常用助剂有：809去锈水、增艳还原剂。 4、分解作用利用某些具有特殊分解能力的物质将一些不溶的物质变为可溶性物质的过程，如酵素第三章常见污渍的处理方法（前处理）常见去污水洗工艺 1、水洗法 2、揩刷法 3、浸泡法 4、吸附法 5、喷射法（打枪）常见去污水洗工艺黄斑: （1）116净洗剂，水温60-70℃，洗5分钟，浸泡15-20分钟；（2）HW-30去油去锈剂+HP净洗剂（4：1）水温60℃左右，洗5分钟，浸泡10分钟，碱性助剂还原；（3）白色衫还可用SC-33J净洗剂+增艳还原剂或毛宝+H2O2水温70-80℃，洗2分钟，泡20-30分钟，过清水；（4）漂白衫可用133强力去油净，直接涂在污渍处，放置3-5分钟后，加入草酸、增白剂。温度为90℃的热水中浸泡30分钟；霉、茶、果渍:

水处理工艺介绍

水处理工艺介绍 Last revision date: 13 December 2020.

A2/O水处理工艺介绍 A2/O工艺是Anaerobic-Anoxic-Oxic的英文缩写，它是厌氧-缺氧-好氧生物脱氮除磷工艺的简称。A2O生物脱氮除磷工艺是传统活性污泥工艺、生物硝化及反硝化工艺和生物除磷工艺的综合。该工艺处理效率一般能达到：BOD5和SS为90%~95%，总氮为70%以上，磷为90%左右，一般适用于要求脱氮除磷的大中型城市污水厂。但 A2/O工艺的基建费和运行费均高于普通活性污泥法，运行管理要求高，所以对目前我国国情来说，当处理后的污水排入封闭性水体或缓流水体引起富营养化，从而影响给水水源时，才采用该工艺。如图所示，在该工艺流程内，BOD5、SS和以各种形式存在的氮和磷将一一被去除。A2O生物脱氮除磷系统的活性污泥中，菌群主要由硝化菌和反硝化菌、聚磷菌组成。在好氧段，硝化细菌将入流中的氨氮及有机氮氨化成的氨氮，通过生物硝化作用，转化成硝酸盐；在缺氧段，反硝化细菌将内回流带入的硝酸盐通过生物反硝化作用，转化成氮气逸入到大气中，从而达到脱氮的目的；在厌氧段，聚磷菌释放磷，并吸收低级脂肪酸等易降解的有机物；而在好氧段，聚磷菌超量吸收磷，并通过剩余污泥的排放，将磷除去。工艺流程及工艺特点 1、A2/O工艺于70年代由美国专家在厌氧—好氧磷工艺（A~/O）的基础上开发出来的，该工艺同时具有脱氮除磷的功能。该工艺在好氧磷工艺（A/O）中加一缺氧池，将好氧池流出的一部分混合液回流至缺氧池前端，该工艺同时具有脱氮除磷的目的。 2、工艺特点：（1）污染物去除效率高，运行稳定，有较好的耐冲击负荷。（2）污泥沉降性能好。

水工艺设备基础考试复习要点

水工艺设备基础考试复习要点内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）

水工艺设备基础考试复习要点

《水工艺设备基础》复习要点一考试类型及题型 1）闭卷； 2）单项选择题；填空题；简答题；计算题；论述题（分值有变化, 单选和填空分值有所减少）二知识点第一章.水工艺设备常用材料 1）掌握水工艺设备常用材料有哪些？ 2）了解钢的分类，如按用途分为：结构钢、工具钢和特殊性能钢。 ① 按化学成份分类：碳钢和合金钢； A.碳钢按含碳量又可分为：低碳钢、中碳钢和高碳钢；B.合金钢按含合金元素的含量又可分为：低合金钢、中合金钢和高合金钢；②按照钢中硫和磷的含量又可分为：普通钢、优质钢、高级优质钢；③根据钢的用途又可分为：结构钢、工具钢和特殊性能钢 3）掌握钢的编号的意义：如合金工具钢9SiCr钢（0.9%）;碳素工具钢T8表示什么含义？（0.8%）第二章.材料设备的腐蚀、防护与保温1.材料设备的腐蚀与防护了解什么叫腐蚀及其危害？掌握设备防蚀技术中关于防蚀结构设计需要遵循的基本原则？掌握：a. 什么是应力腐蚀及其发生的条件？ b.设备防蚀技术 1） 2） 3）中关于改变介质腐蚀特性的途径是什么？ 4）重点掌握：a.微生物腐蚀产生的原因及其最常见的微生物腐蚀类型；b.水处理工艺设备常用材料的选择原则？（可能出简答题） 2.设备的保温了解设备保温的目的？第三章水工艺设备理论基础1.容器应力理论

1）掌握什么是薄壁容器？判断标准？ 2）了解容器设计的基本要求？ 1）工艺要求：容器的总体尺寸、接口管的数目与位置、介质的工作压力、填料种类、规格、厚度等一般都要根据工艺生产的要求通过工艺设计计算及生产经验决定。2）机械设计的要求：（1）容器要有足够的强度（2）要有足够的刚度（3）要具有足够的稳定（4）容器必须有足够的严密性（5）抗腐蚀性和抗冲刷性要好（6）在保证工艺要求、和机械设计要求的基础上，应选择较为便宜的材料，以降低制作成本。（7）确保制作、安转、运输及维护方便。 3）重点掌握圆柱壳薄壁容器的应力计算方法？（记公式、弄懂每个参数的意义，会用）会出个计算题（课本P98页） 1

洗水工艺基础(1)

洗水工艺基础(v1.1) 洗水与常见问题By Patrick Lee Oct. 2005 洗水到目前为止还只能算是半科学, 还有很多不可控制外在因素. 但目标还是伽利略在三百多年前所说的“Measure everything measurable, and make measurable anything nonmeasurable” –Galileo 国内多数洗水厂尚处在”车栽斗量”的情况: 成衣放一推车, 还有空位, 又塞半车. 加料就先放二勺, 觉得不够, 另加一勺, 好像太多, 再放点水! 对份量, 重量, 水温, 浴比和转速等都控制不严, 所以无法重复做出相同效果not reproducible重现. 最常见的问题就是效果washing effect, 色差colour lot/ shade range非常大. 要不就是样打出来了, 大货永运追不到. 其实问题大都是出在控制上, 举个简单石磨酶洗stone enzyme wash为例: 洗水机转速(rpm)正常转速33转, A机31转, B机35转, 看上去+/-2转相差不大, 但石磨过程30分钟. A机, 31转x30分钟=930转, B机, 35 转x30 分钟=1050.转 B机比A机(1050-930=120)相等多洗了3.6分钟, 那是 = 多磨了11%!! 水温相差10度, 纤维酶活动能力可相差一倍! pH相差1度, 纤维酶活动能力可相差60%! 如果一间洗水车间里没有见到有: 大小磅称各一个, pH试纸/仪表, 温度表, 量杯, 控制水平大概也可知一二了. I. Purposes of washing 洗水的主要作用: 1.加强手感hand building, 对手感进行调整, 加软,加硬,抛光和蓬松 2.颜色外观调整colouration, 进行退色, 漂白和加色等 3.增加功能Function, 如防绉, 防污等. 4.救命, 因布料颜色/缩水不准, 色牢度/日照牢度不够, 布面处理有问题. 经洗水过程都能做到一定的改善. II. Preparation产前准备为保证洗水生产顺利, 产前应尽量做好下列准备工作: -Wash sample 洗版, 跟椐客户要求用洗版机/版缸洗样, 要保留洗水配方, 并存档洗前布样. -Fabric test 试布, 将大货布每疋剪疋条写上疋号, 缝在一起, 根椐洗水要求试洗, 并分色 (又称百家衣Wash blanket), 另外还要试货布缩水.

水工艺设备基础知识点

1、水工艺设备常用的金属材料主要有碳钢、铸铁、合金钢、不锈钢以及部分有色金属材料等。 2、按照钢中硫和磷的含量可分为普通钢、优质钢和高级优质钢。普通钢 S<=0.055%，P<=0.045%；优质钢S、P均应<=0.040%；高级优质钢S<=0.030%，P<=0.035%。 3、根据钢的用途可分为结构钢、工具钢、特殊性能钢。 4、Q275表示屈服强度为275MPa的碳素结构钢。 5、含碳0.45%（万分之四十五）左右的优质碳素结构钢编号为45钢。 6、碳素工具钢的含碳量一般介于0.65%~1.35%之间。 7、30CrMnSi钢，其平均含碳量为0.3%，铬、锰、硅三种合金元素的含量均小于1.5% 8、金属材料的基本性能是指它的物理性能、机械性能、化学性能、和工艺性能。 9、化学成分的变化对钢材的基本力学性能如强度及塑韧性等有较大的影响。 10、屈服极限是金属材料开始产生屈服现象时的应力，以σs表示，单位为MPa。对于没有明显屈服点的材料，规定以产生0.2%塑性变形时的应力作为屈服强度，表示。以σ 0.2 11、疲劳强度是指材料在经受N次应力循环而不断裂时的最大应力，以σ-1（纯（扭转疲劳）表示，单位为MPa。N为102~105次发生破坏的为低弯曲疲劳）τ -1 循环疲劳破坏，多发生在容器构件上，N超过105次的为高循环疲劳破坏，多用于一般机械零件，钢铁材料N为107，有色金属和某些超高强度钢N为108。12、材料在加工方面的物理、化学和机械性能的综合表现构成了材料的工艺性能，又叫加工性能。 13、水工艺设备主要零部件的制造工艺过程主要是焊接、锻造、切削、冲压、弯曲和热处理 14、在铸铁中加入某些合金元素可以大大提高它在一些介质中的耐蚀性。如硅、铬、铝，可使铸铁表面形成连续、致密、牢固的表面膜；镍能获得耐碱性介质腐蚀性能优良的奥氏体铸铁；稀土元素、镁，能使石墨球化，从而大大改善高硅铸铁的力学性能和工艺性能 15、耐蚀低合金钢通常是指在碳钢中加入合金元素的总量低于3%左右的合金。加入少量的铜、铬、铝等元素能使钢表面形成稳定的保护膜，从而提高钢在海水、大气等介质中的耐蚀性。 16、耐蚀低合金钢有：耐大气腐蚀钢种：铜系列有16MnCu、09MnCuPTi、 15MnVCu、10PCuRe等；磷钒系列有10MnPV等，磷稀土系列有08MnPRe、12MnPRe等；磷铌稀土系列有10MnPNbRe等；耐海水腐蚀钢种：10CrMoAl、09CuWSn、08PV、10MnPNbRe等；耐硫化氢腐蚀钢种：12AlV、12MoAlV、15Al3MoWTi、12Cr2MoAlV、40B。 17、不锈钢是铬、镍含量较高的合金钢。 18、不锈钢按显微组织可分为马氏不锈钢、铁素体不锈钢和奥氏体不锈钢。 19、不锈钢按化学成分可分为铬不锈钢和铬镍不锈钢。 20、奥氏体不锈钢可用于制作在腐蚀性介质中使用的设备。 21、工业上钢铁称为黑色金属。除钢铁以外的金属称为有色金属 22、在水处理工程、化工机械与设备制造中应用较多的有色金属，主要有铜、铝、钛、铅、镍及其合金 23、黄铜：铜与锌组成的合金称为黄铜。
