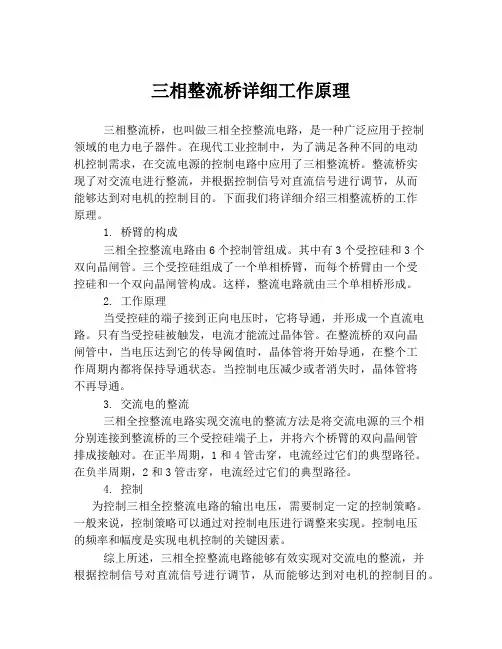

通过结构、作用、电路图上方面分析三相整流桥工作原理
您还在网络海洋里寻找三相整流桥知识吗？这里有其结构，作用，电路图，通过这些对三相整流桥工作原理进行解释！
三相整流桥内部结构及作用
由6支二极管构成的三相桥式整流电路，交流侧有控制主回路通断的接触器。由6支晶闸管构成的三相桥式整流电路，晶闸管只用于控制通断不控制直流电压的大小。三相整流桥由三对反串联的二极管并联组成，使用三相电压，三相整流桥的作用是将交流电整流成为直流电。
三相整流桥的电路画法
三相整流桥的电路图画法是：由三路电路并联，每路两颗芯片串联并由两颗芯片中间接入旁路作为三相三端输入，三组电路统一输出端等电位连接为该三相整流桥的正极，三组电路统一输入端等电位连接为该三相整流桥的负极，具体电路图如下所示。
ASEMI三相整流桥电路图
三相整流桥与单相整流桥的区别是采用6颗芯片的结构，可以完成对三相交流电的整流工作。三相整流桥电路图根据芯片的不用有几种画法,
如晶闸管与普通二极管芯片的符号区别，但基本电路结构均是一样的。如下图所示：采用这种二极管符号的电路图,表明该芯片是采用的普通整流二极管芯片。其中VD1、VD2与VD3等三颗芯片共阴极连接，VD4、VD5与VD6等三颗芯片共阳极连接，VD1/VD4、VD2/VD5与VD3/VD6之间阴阳对接并用导向引出作为交流输入端。共阴级组对接负载电器的输入端,共阳极组对接负载电器的输出端形成回路。同单相整流桥电路图一样需要注意的是6颗二极管芯片极性不能错误放置，否则电路一样不能正常工作。
以上就是对三相整流桥的具体结构及电路分析，以此了解三相整流桥工作原理，您理解了吗？
