阻燃煤矿用橡套软电缆规格范围和执行标准表
阻燃煤矿用橡套软电缆规格范围和执行标准表
型号名称用途
规格范围
mm2
执行标准
MC-0.38/0.6
6 采煤机橡套软电
缆
额定电压为0.38/0.66kV采
煤机及类似设备的电源连
接
16～50 MT818.2-1999
MCP-0.38/0.
66 采煤机屏蔽橡套
软电缆
额定电压为0.38/0.66kV采
煤机及类似设备的电源连
接
16～50 MT818.2-1999
MCP-0.66/1.
14 采煤机屏蔽橡套
软电缆
额定电压为0.66/1.14kV采
煤机及类似设备的电源连
接
35～95 MT818.2-1999
120～185
MT818.1-1999
Q/ZL16-2008
MCP-1.9/3.3 采煤机屏蔽橡套
软电缆
额定电压为1.9/3.3kV采煤
机及类似设备的电源连接
35～95 MT818.2-1999
120～185
MT818.1-1999
Q/ZL16-2008
MCPJB-0.66/ 1.14 采煤机屏蔽监视
编织加强型橡套
额定电压0.66/1.14kV采煤
机及其类似设备的电源连
35～185
MT818.1-1999
Q/ZL25-2008
软电缆接。电缆可直接拖曳使用。
MCPJB-1.9/3 .3 采煤机屏蔽监视
编织加强型橡套
软电缆
额定电压1.9/3.3kV采煤机
及其类似设备的电源连
接。电缆可直接拖曳使用。
35～185
MT818.1-1999
Q/ZL25-2008
MCPJR-0.66/
1.14 采煤机屏蔽监视
绕包加强型橡套
软电缆
额定电压0.66/1.14kV采煤
机及其类似设备的电源连
接。但电缆必须在保护链
板内使用。
35～185
MT818.1-1999
Q/ZL25-2008
MCPJR-1.9/3
.3 采煤机屏蔽监视
绕包加强型橡套
软电缆
额定电压1.9/3.3kV采煤机
及其类似设备的电源连
接。但电缆必须在保护链
板内使用。
35～185
MT818.1-1999
Q/ZL25-2008
MCPT—0.66
/1.14 采煤机金属屏蔽
橡套软电缆额定电压0.66/1.14 kV采
煤机及类似设备的电源连
接
25～185
MT818.1-1999
Q/ZL18-2008
MCPTJ—0.6
6/1.14 采煤机金属屏蔽
监视型橡套软电
缆
16～95 MT818.4-1999
120～185
MT818.1-1999
Q/ZL18-2008
MCPT—1.9/
3.3 采煤机金属屏蔽
橡套软电缆
额定电压1.9/3.3 kV采煤
机及类似设备的电源连接
35～95 MT818.4-1999
120～185
MT818.1-1999
Q/ZL18-2008
MCPTJ—1.9
/3.3 采煤机金属屏蔽
监视型橡套软电
缆
额定电压1.9/3.3 kV采煤
机及类似设备的电源连接
35～95 MT818.4-1999
120～185
MT818.1-1999
Q/ZL18-2008
MY-0.38/0.6
6 煤矿用移动橡套
软电缆
额定电压0.38/0.66kV各种
井下移动采煤设备的电源
连接
50～400
（单芯）
MT818.5-1999
4～70 MT818.5-1999
95～185
MT818.1-1999
Q/ZL17-2008
MYP-0.38/0.
66 煤矿用移动屏蔽
橡套软电缆
额定电压0.38/0.66kV各种
井下移动采煤设备的电源
连接
4～70 MT818.5-1999
95～185
MT818.1-1999
Q/ZL17-2008
续表1
型号名称用途
规格范围
mm2
执行标准

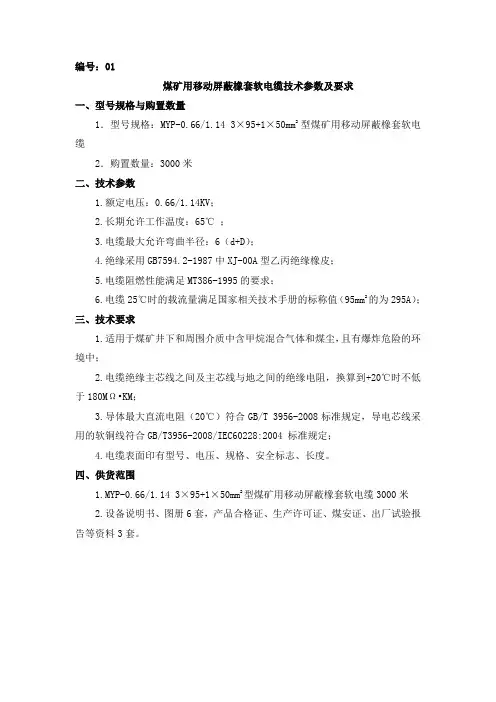

MYP—0.66/1.
14 煤矿用移动屏
蔽橡套软电缆
各种额定电压0.66/1.14kV
井下移动采煤设备的电源
连接
10～95 MT818.5-1999
120～185
MT818.1-1999
Q/ZL17-2008
MYP-1.9/3.3 煤矿用移动屏
蔽橡套软电缆
额定电压1.9/3.3kV各种井
下移动采煤设备的电源连
接
16～185
MT818.1-1999
Q/ZL26-2008
MYPTJ-3.6/6 煤矿用移动金
属屏蔽监视型
额定电压3.6/6kV的井下
移动变压器及类似设备的
25～50 MT818.6-1999
70～185 MT818.1-1999
橡套软电缆电源连接Q/ZL19-2008
MYPTJ-6/10 煤矿用移动金
属屏蔽监视型
橡套软电缆
额定电压6/10kV的井下移
动变压器及类似设备的电
源连接
25～185
MT818.1-1999
Q/ZL19-2008
MYPTJ-8.7/1
0 煤矿用移动金
属屏蔽监视型
橡套软电缆
额定电压8.7/10kV的井下
移动变压器及类似设备的
电源连接
25～185
MT818.1-1999
Q/ZL19-2008
MYPTJ-SJ-3.
6/6 煤矿用移动金
属屏蔽监视型
橡套软电缆
额定电压3.6/6kV井下移
动变压器及类似设备的电
源连接
25～185
MT818.1-1999
Q/ZL19-2008
MYPT-1.9/3.3 煤矿用移动金
属屏
蔽橡套软电缆
额定电压1.9/3.3kV井下移
动采煤设备的电源连接
35～95 MT 818.7-1999
120～185
MT818.1-1999
Q/ZL20-2008
MYP-3.6/6 煤矿用移动屏
蔽橡
套软电缆
额定电压3.6/6kV移动式
地面矿山机械电源连接,环
境温度下限为-20℃
16～50 MT 818.7-1999
70～185
MT818.1-1999
Q/ZL20-2008
MYPT-3.6/6 煤矿用移动金
属
屏蔽橡套软电
缆
额定电压3.6/6kV移动式
地面矿山机械电源连接,环
境温度下限为-20℃
16～50 MT 818.7-1999
70～185
MT818.1-1999
Q/ZL20-2008
MYPT-6/10 煤矿用移动金
属
屏蔽橡套软电
缆
额定电压6/10kV移动式地
面矿山机械电源连接
16～185
MT818.1-1999
Q/ZL20-2008
MYPT-8.7/10 煤矿用移动金
属
屏蔽橡套软电
缆
额定电压8.7/10kV移动式
地面矿山机械电源连接
16～185
MT818.1-1999
Q/ZL20-2008
MZ-0.3/0.5 煤矿用电钻橡
套电缆煤矿井下额定电压0.3／
0.5 kV电钻的电源连接
2.5～4 MT818.8-1999
MZP-0.3/0.5
煤矿用电钻
屏蔽橡套电缆
2.5～4 MT818.8-1999
MYQ- 0.3/0.5 煤矿用移动轻
型
橡套软电缆
煤矿井下巷道照明，输送
机联锁和控制与信号设备
电源连接
1～2.5 MT818.9-1999
2 产品主要技术参数见表2
型号
20℃时
导体最大
直流电阻
20℃时
绝缘电阻
最小值
工频电压试验导体最高
工作温度
℃
电缆最小
弯曲半径
mm
试验
电压
施加电
压时间
（Ω/km）MΩ·km有效
值
kV
min
MC-0.38/0.66 符合GB/T
3956
第5种导体
符合MT
818.2-1999
3.0 5 65 6D
MCP-0.38/0.
66 符合GB/T
3956
第5种导体
符合MT
818.2-1999
3.0 5 65 6D
MCP-0.66/1.
14 符合GB/T
3956
第5种导体
符合MT
818.2-1999、
Q/ZL16-2008
3.7 5 65 6D
MCP-1.9/3.3 符合GB/T
3956
第5种导体
符合MT
818.2-1999、
Q/ZL16-2008
6.8 5 90 6D
MCPJB-0.66/ 1.14 符合GB/T
3956
第5种导体
符合
Q/ZL25-2008
3.7 5 90 15D
MCPJB-1.9/3 .3 符合GB/T
3956
第5种导体
符合
Q/ZL25-2008
6.8 5 90 15D
MCPJR-0.66/ 1.14 符合GB/T
3956
第5种导体
符合
Q/ZL25-2008
3.7 5 90 6D
MCPJR-1.9/3 .3 符合GB/T
3956
第5种导体
符合
Q/ZL25-2008
6.8 5 90 6D
MCPT—0.66 /1.14 符合GB/T
3956
第5种导体
符合
Q/ZL18-2008
3.7 5 90 6D
MCPTJ—0.6 6/1.14 符合GB/T
3956
第5种导体
符合
MT818.4-1999、
Q/ZL18-2008
3.7 5 90 6D
MCPT—1.9/ 3.3 符合GB/T
3956
第5种导体
符合
MT818.4-1999、
Q/ZL18-2008
6.8 5 90 6D
MCPTJ—1.9/ 3.3 符合GB/T
3956
第5种导体
符合
MT818.4-1999、
Q/ZL18-2008
6.8 5 90 6D
MY-0.38/0.66 符合GB/T
3956
第5种导体
符合
MT818.5-1999、
Q/ZL17-2008
3.0 5 65 6D
MYP-0.38/0.
66 符合GB/T
3956
第5种导体
符合
MT818.5-1999、
Q/ZL17-2008
3.0 5 65 6D
MYP—0.66/1 .14 符合GB/T
3956
第5种导体
符合
MT818.5-1999、
Q/ZL17-2008
3.7 5 65 6D
MYP-1.9/3.3 符合GB/T
3956
第5种导体
符合
Q/ZL26-2008
6.8 5 90 6D
MYPTJ-3.6/6 符合GB/T
3956
第5种导体
符合
MT818.6-1999、
Q/ZL19-2008
11.0 5 90 6D
MYPTJ-6/10 符合GB/T
3956
第5种导体
符合
Q/ZL19-2008
21.0 5 90 6D
MYPTJ-8.7/1 0 符合GB/T
3956
第5种导体
符合
Q/ZL19-2008
30.5 5 90 6D
MYPTJ-SJ-3. 6/6 符合GB/T
3956
第5种导体
符合
Q/ZL19-2008
11.0 5 90 6D
MYPT-1.9/3. 3 符合GB/T
3956
第5种导体
符合
MT818.7-1999、
Q/ZL20-2008
6.8 5 90 6D
MYP-3.6/6 符合GB/T
3956
第5种导体
符合
MT818.7-1999、
Q/ZL20-2008
11.0 5 90 6D
MYPT-3.6/6 符合GB/T
3956
第5种导体
符合
MT818.7-1999、
Q/ZL20-2008
11.0 5 90 6D
MYPT-6/10 符合GB/T
3956
第5种导体
符合
Q/ZL20-2008
21.0 5 90 6D
MYPT-8.7/10 符合GB/T
3956
第5种导体
符合
Q/ZL20-2008
30.5 5 90 6D
MZ-0.3/0.5 符合GB/T
3956
第5种导体
符合
MT818.8-1999
2.0 5 65 6D
MZP-0.3/0.5 符合GB/T
3956
第5种导体
符合
MT818.8-1999
2.0 5 65 6D
MYQ- 0.3/0.5 符合GB/T
3956
第5种导体
符合
MT818.9-1999
2.0 5 65
6D
产品结构示意图
1.MC型电缆结构示意图
2.MCP型电缆结构示意图
3.MCPT型电缆结构示意图
4.MCPTJ型电缆结构示意图
5.MCPJB、MCPJR型电缆结构示意图
6.MY型电缆结构示意图
7.MYP型电缆结构示意图
8.MYPT型电缆结构示意图
9.MYPTJ型电缆结构示意图
10. MYPTJ-SJ型电缆结构示意图
11.MZ型电缆结构示意图
12.MZP型电缆结构示意图
13. MYQ型电缆结构示意图
