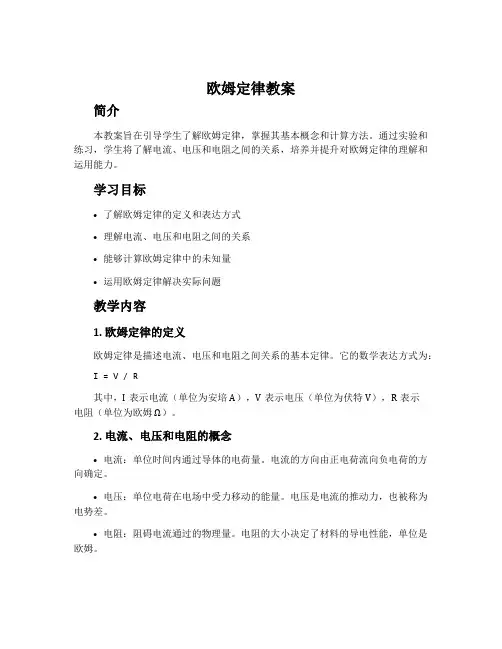

电工基础教案第四讲部分电路欧姆定律
第 1 页 共 5 页 I R
U
全电路欧姆定律
全电路欧姆定律（教案） 教学目标 知识目标： （1）知道电动势的概念，知道电源的电动势等于外电压和内电压之和 （2）理解闭合电路欧姆定律及其公式，并能熟练地解决有关的电路问题 能力目标： 理解全电路欧姆定律及其公式，并能熟练地解决有关的电路问题 情感目标：培养学生实验探索和科学推理相结合的物理思维方法 重点和难点 重点：电动势的概念； 闭合电路欧姆定律的内容及其理解 难点：电动势的概念 关键：做好演示实验 教学方法 教学方法：实验法、设疑EWB仿真实验 学情分析 知识基础：学生已经掌握了最基本的电路知识包括最基本的一个完整电路由几部分组成，部分电路欧姆定律，串、并联电路等。掌握了电流产生的条件，电压、电势等概念. 能力分析：学生已经具备了一定的动手、观察、归纳能力. 情感分析：多数学生对物理学习有一定的兴趣，能够积极参与研究，但在合作交流意识方面，发展不够均衡，有待加强. 学习方法：引导学生采用自主探索与互相协作相结合的学习方式.让每一个学生都能参与研究，并最终学会学习 教学过程 ? 1. 直接感受激情导入 复习提问：电荷的定向移动形成电流．那么，导 体中形成电流的条件是什么呢？ 演示实验：将小灯泡接在充满电的电容器和电池 两端，分别看到什么现象？为什么会出现这种现 象呢？（小灯泡闪亮一下就熄灭．接在电池两端 能持久亮着。） （学生分析、研究、讨论） 教师归纳：当电容器充完电后，其上下两极板分 别带上正负电荷，两板间形成电势差．当用导线 把小灯泡和电容器两极板连通后，电子就在电场 力的作用下通过导线产生定向移动而形成电流，但这是一瞬间的电流．因为两极板上正负电荷逐渐中和而减少，电势差也逐渐减少为零，所以电流减小为零．而电池就不同了。 结论：为了形成持续的电压，必须不断补充两极板上减少的电荷．这才能使两极板保持恒定的电势差，从而在导线中维持恒定的电流，能够提供这种非静电力的装置叫电源．
高中物理 《闭合电路欧姆定律》教学设计
闭合电路欧姆定律教学设计 一、教材分析 课标分析：知道电源的电动势和内阻，理解闭合电路的欧姆定律 教材地位：闭合电路欧姆定律是恒定电流一章的核心内容，具有承前启后的作用。既是本章知识的高度总结，又是本章拓展的重要基础；通过学习，既能使学生从部分电路的认知上升到全电路规律的掌握，又能从静态电路的计算提高到对含电源电路的动态分析及推演。同时，闭合电路欧姆定律能够充分体现功和能的概念在物理学中的重要性，是功能关系学习的好素材。 二、学情分析 学生通过前面的学习，理解了静电力做功与电荷量、电势差的关系、了解了静电力做功与电能转化的知识，认识了如何从非静电力做功的角度描述电动势，并处理了部分电路欧姆定律的相关电路问题，已经具备了通过功能关系分析建立闭合电路欧姆定律，并应用闭合电路欧姆定律分析问题的知识与技能。 三、教学目标 （一）知识与技能 1、通过探究推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和。 2、理解路端电压与负载的关系，知道这种关系的公式表达，并能用来分析有关问题。 3、掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压。 4、了解路端电压与电流的U-I图像，认识E和r对U-I图像的影响。 5、熟练应用闭合电路欧姆定律进行相关的电路分析和计算 （二）过程与方法 1、经历闭合电路欧姆定律及其公式的推导过程，体验能量转化和守恒定律在电路中的具体应用，培养学生推理能力。 2、通过路端电压与负载的关系实验，培养学生利用实验探究物理规律的科学思路和方法。 3、了解路端电压与电流的U-I图像，培养学生利用图像方法分析电学问题的能力。 4、利用闭合电路欧姆定律解决一些简单的实际问题，培养学生运用物理知识解决实际问题的能力。 （三）情感态度价值观 1、通过探究物理规律培养学生的创新精神和实践能力。 2、通过实验探究，加强对学生科学素质的培养。 3、通过实际问题分析，拉近物理与生活的距离，增强学生学习物理的兴趣。 四、教学重点、难点 推导闭合电路欧姆定律，应用定律进行相关讨论是本节的重点，帮助学生理解电路中的能量转化关系是基础和关键。应用闭合电路欧姆定律讨论路端电压与负载关系是本节难点。
高中物理闭合电路欧姆定律教案
闭合电路欧姆定律学案 教学目标 （一）知识目标 1、知道电动势的定义． 2、理解闭合电路欧姆定律的公式，理解各量及公式的意义，并能熟练地用来解决有关的电路问题． 3、知道电源的电动势等于电源没有接入电路时两极间的电压，电源的电动势等于内、外电路上电势降落之和． 4、理解路端电压与电流(或外电阻)的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题． 5、理解闭合电路的功率表达式． 6、理解闭合电路中能量转化的情况． （二）能力目标 1、培养学生分析解决问题能力，会用闭合电路欧姆定律分析外电压随外电阻变化的规律 2、理解路端电压与电流（或外电阻）的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题．
3、通过用公式、图像分析外电压随外电阻改变规律，培养学生用多种方式分析问题能力． （三）情感目标 1、通过外电阻改变引起电流、电压的变化，树立学生普遍联系观点 2、通过分析外电压变化原因，了解内因与外因关系 3、通过对闭合电路的分析计算，培养学生能量守恒思想 4、知道用能量的观点说明电动势的意义 教学建议 1、电源电动势的概念在高中是个难点，是掌握闭合电路欧姆定律的关键和基础，在处理电动势的概念时，可以根据，采用不同的讲法．从理论上分析电源中非静电力做功从电源的负极将正电荷运送到正极，克服电场力做功，非静电力搬运电荷在两极之间产生电势差的大小，反映了电源做功的本领，由此引出电动势的概念；也可以按本书采取讨论闭合电路中电势升降的方法，给出电动势等于内、外电路上电势降落之和的结论．教学中不要求论证这个结论．中给出一个比喻（儿童滑梯），帮助学生接受这个结论． 需要强调的是电源的电动势反映的电源做功的能力，它与外电路无关，是由电源本生的特性决定的．
优质课闭合电路欧姆定律教学设计
闭合电路欧姆定律优质课教学设计 一、教材分析 课标分析：知道电源的电动势和阻，理解闭合电路的欧姆定律 教材地位：闭合电路欧姆定律是恒定电流一章的核心容，具有承前启后的作用。既是本章知识的高度总结，又是本章拓展的重要基础；通过学习，既能使学生从部分电路的认知上升到全电路规律的掌握，又能从静态电路的计算提高到对含电源电路的动态分析及推演。同时，闭合电路欧姆定律能够充分体现功和能的概念在物理学中的重要性，是功能关系学习的好素材。 二、学情分析 学生通过前面的学习，理解了静电力做功与电荷量、电势差的关系、了解了静电力做功与电能转化的知识，认识了如何从非静电力做功的角度描述电动势，并处理了部分电路欧姆定律的相关电路问题，已经具备了通过功能关系分析建立闭合电路欧姆定律，并应用闭合电路欧姆定律分析问题的知识与技能。 三、教学目标 （一）知识与技能 1、通过探究推导出闭合电路欧姆定律及其公式，知道电源的电动势等于、外电路上电势降落之和。 2、理解路端电压与负载的关系，知道这种关系的公式表达，并能用来分析有关问题。 3、掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压。 4、了解路端电压与电流的U-I图像，认识E和r对U-I图像的影响。 5、熟练应用闭合电路欧姆定律进行相关的电路分析和计算 （二）过程与方法 1、经历闭合电路欧姆定律及其公式的推导过程，体验能量转化和守恒定律在电路中的具体应用，培养学生推理能力。 2、通过路端电压与负载的关系实验，培养学生利用实验探究物理规律的科学思路和方法。 3、了解路端电压与电流的U-I图像，培养学生利用图像方法分析电学问题的能力。 4、利用闭合电路欧姆定律解决一些简单的实际问题，培养学生运用物理知识解决实际问题的能力。 （三）情感态度价值观 1、通过探究物理规律培养学生的创新精神和实践能力。 2、通过实验探究，加强对学生科学素质的培养。 3、通过实际问题分析，拉近物理与生活的距离，增强学生学习物理的兴趣。 四、教学重点、难点 推导闭合电路欧姆定律，应用定律进行相关讨论是本节的重点，帮助学生理解电路中的能量转化关系是基础和关键。应用闭合电路欧姆定律讨论路端电压与负载关系是本节难点。
《闭合电路欧姆定律》教学设计
鲁科版选修3-1第四章第一节闭合电路 欧姆定律 一、教材分析 课标分析：知道电源的电动势和内阻，理解闭合电路的欧姆定律 教材地位：闭合电路欧姆定律是恒定电流一章的核心内容，具有承前启后的作用。既是本章知识的高度总结，又是本章拓展的重要基础；通过学习，既能使学生从部分电路的认知上升到全电路规律的掌握，又能从静态电路的计算提高到对含电源电路的动态分析及推演。同时，闭合电路欧姆定律能够充分体现功和能的概念在物理学中的重要性，是功能关系学习的好素材。 二、学情分析 学生通过前面的学习，理解了静电力做功与电荷量、电势差的关系、了解了静电力做功与电能转化的知识，并处理了部分电路欧姆定律的相关电路问题，已经具备了通过功能关系分析建立闭合电路欧姆定律，并应用闭合电路欧姆定律分析问题的知识与技能。 三、教学目标 1.知道电路结构，理解电动势定义及物理意义； 2.知道电源电动势等于电源没有接入电路时两极间的电压，等于内、外电路上电势降落之和； 3.理解闭合电路欧姆定律及其公式，会分析路端电压与外电阻的关系 四、教学方法 1、经历闭合电路欧姆定律及其公式的推导过程，体验能量转化和守恒定律在电路中的具体应用，培养学生推理能力。 2、通过路端电压与负载的关系实验，培养学生利用实验探究物理规律的科学思路和方法。 3、了解路端电压与电流的U-I图像，培养学生
利用图像方法分析电学问题的能力。 4、利用闭合电路欧姆定律解决一些简单的实际问题，培养学生运用物理知识解决实际问题的能力。 五、教学重点、难点 推导闭合电路欧姆定律，应用定律进行相关讨论是本节的重点，帮助学生理解电路中的能量转化关系是基础和关键。应用闭合电路欧姆定律讨论路端电压与负载关系是本节难点。 六、教学过程 教 学 程 序 教学内容学生活动设计意图 情景引入演示实验： 问题：依次接通S1、S2、S3、S4、后，灯 泡1有什么现象？ 观察灯泡 1在S1闭合、 S2闭合时的亮 暗变化，积极 思考亮暗变化 的直接原因？ S1闭合时，灯泡1正常发 光，说明：灯泡1两端电压达 到或接近灯泡1的额定电压 S2闭合现象：灯泡1变暗 当S2、S3、S4闭合时，灯泡1 变暗，说明：灯泡1两端电压 小于灯泡1的额定电压 灯泡1始终接在电源两 端，为什么它两端的电压会发
闭合电路欧姆定律导学案-绝对精品
IH 2J-I 闭合电路由 内电鶴韩外电越姐威; § 2.7闭合电路欧姆定律导学案（第一课时） 教学目标 1、 理解闭合电路欧姆定律及其公式，并能用来解决有关的电路问题。 2、 理解路端电压与电流（或外电阻）的关系，知道其图像表达，并能用来分析、计算有关 问题。 3、 理解闭合电路的功率，知道闭合电路中能量的转化。 教学重点： 1、 掌握闭合电路欧姆定律的内容； 2、 路端电压和电流（或外阻）的关系，及其图像的物理意义。 使用说明：用严谨认真的态度完成导学案中要求的内容，明确简洁的记录自己遇到问题。 导学案分四个板块： 预习部分（20分钟）: 、闭合电路欧姆定律 读教材60— 61页，回答以下问题。 1, 什么是闭合电路？闭合电路是由哪几部分组成的? 2, 在外电路中，沿电流方向，电势如何变化？为什么？ 4、闭合电路的欧姆定律 （1） 内容： __________________________________________ （2） 公式： _______________________________________ （3） 适用条件： ___________________________________ 二、路端电压与外电阻的关系 当R 增大时，根据 ___________________ 可知电流I __________ 内电压Ir _______ 根据 ____________ 可知路端电压U 外 ___________ 同理，R 减小时，U 外 ____________ 探究部分（30分钟）： 探究点一：闭合电路欧姆定律 1、 设电源电动势为 E,内阻为r,外电路电阻为 R ，闭合电路的电流为I, （1） 写出在t 时间内，外电路中消耗的电能 E 外的表达式； __________________ （2） _____________________________________________________________________ 写出在t 时间内，内电路中消耗的电能 E 内的表达式； ___________________________________________ （3） 写出在t 时间内，电源中非静电力做的功 W 的表达式； ____________________ 根据能量守恒定律， W= 整理得：E=IR+Ir （1） E /、 I （2） E=U 外+U 内=U 外+Ir （ 3） R 卄 2、 闭合电路欧姆定律（1）（2）（ 3）式适用范围是什么？ 3、在如图所示的电路中,R 1=14.0 Q, R 2=9.0 Q ,当开关S 扳到位置1时，电流表的示数为 h=0.20A; 当开关S 扳到位置2时，电流表的示数为l 2=0.30A,求电流的电动势和内电阻. 如果没有电流表，只有电压表，如何设计实验测量电源的内阻和电动势 ?
高中物理闭合电路的欧姆定律解题技巧及练习题及解析
高中物理闭合电路的欧姆定律解题技巧及练习题及解析 一、高考物理精讲专题闭合电路的欧姆定律 1．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表 示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻． 【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】 (1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有： 2 1123 ()IR U I R IR R =+ + 解得： 315ΩR = (2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有： 2 13 ()11.40.6IR E U I r r R =++ =+ S 断开时，根据闭合电路的欧姆定律则有： 212()0.3(39)E I R R r r =++=?+ 联立解得： 12V E = 1Ωr = 2．某实验小组设计了如图所示的欧姆表电路，通过调控电键S 和调节电阻箱2R ，可使欧姆表具有“1?”和“10?”两种倍率。已知：电源电动势 1.5V E =，内阻0.5Ωr =；毫安表满偏电流g 5mA I =，内阻g 20ΩR =，回答以下问题：
①图的电路中：A 插孔应该接_______表笔（选填红、黑）；1R 应该选用阻值为_________Ω的电阻（小数点后保留一位小数）； ②经检查，各器材均连接无误，则：当电键S 断开时，欧姆表对应的倍率为___________（选填“1?”、“10?”）； ③为了测量电阻时便于读出待测电阻的阻值，需将毫安表不同刻度标出欧姆表的刻度值， 其中，中央刻度 g 2 I 处应标的数值是________________； ④该小组选择S 闭合的档位，欧姆调零操作无误，测量电阻x R 时，毫安表指针处于图位置，由此可知被测电阻x R =_______Ω。 【答案】黑 2.2 ×10 30 45 【解析】 【详解】 ①[1]欧姆档内部电源的正极接黑表笔； [2]根据欧姆档倍率关系，可知闭合开关可以将电流表量程变为原来的10倍，根据分流特点： 1g 5mA 105mA 5mA R R =?- 解得：1 2.2ΩR ≈； ②[3]当电键S 断开时，电流表的量程较小，在相同的电压下，根据闭合欧姆定律： E I R = 总 可知电流越小，能够接入的电阻越大，所以当电键S 断开时，对应10?档； ③[4]假设欧姆档内部电阻为R 内，根据闭合欧姆定律： g E I R = 内 g 0 2+I E R R = 内
全电路欧姆定律教案
精心整理 全电路欧姆定律 安全与法制教育： 加强学生日常的安全教育，心理疏导及其食品安全教育，课间操楼道拥挤注意事项，周末及其节假日放学不要乘坐三无车辆。 一、教材分析 课标分析：知道电源的电动势和内阻，理解闭合电路的欧姆定律 12 34512、通过路端电压与负载的关系实验，培养学生利用实验探究物理规律的科学思路和方法。 3、了解路端电压与电流的U-I 图像，培养学生利用图像方法分析电学问题的能力。 4、利用闭合电路欧姆定律解决一些简单的实际问题，培养学生运用物理知识解决实际问题的能力。 （三）情感态度价值观 1、通过探究物理规律培养学生的创新精神和实践能力。 2、通过实验探究，加强对学生科学素质的培养。 3、通过实际问题分析，拉近物理与生活的距离，增强学生学习物理的兴趣。 四、教学重点、难点
推导闭合电路欧姆定律，应用定律进行相关讨论是本节的重点，帮助学生理解电路中的能量转化关系是基础和关键。应用闭合电路欧姆定律讨论路端电压与负载关系是本节难点。 认识闭合电路 问题1：最简单的闭合电路 是由哪几部分组成的？
选做： 从电势角度分析、推导闭合电路欧姆定律。 设计目的：使学生利用已有知识，多角度推导闭合电路欧姆定律，更加深刻地理解闭合电路欧姆定律。 七、板书设计 §2-7闭合电路欧姆定律 1.认识闭合电路 外电路R沿电流方向电势降落 内电路r沿电流方向电势“升中有降” 2.闭合电路中的能量转化 3.闭合电路欧姆定律 （1）内容：闭合电路中的电流跟 电源的电动势成正比，跟内、外电路的 电阻之和成反比。 （2）公式： r R E I + = （3）适用条件：纯电阻电路 4.路端电压与负载的关系 R增大时，I减小，U路增大 R减小时，I增大，U路减小 当外电阻R减小时，数据记录
《闭合电路的欧姆定律》导学案
2.7《闭合电路的欧姆定律》导学案 【学习目标】 1、经历闭合电路欧姆定律的理论推导过程。体验能量转化和能量守恒定律在电路中的具体应用，理解内、外电路的能量变化。 2、理解内、外电路的电势降落，理解闭合电路欧姆定律。 3、会用闭合电路欧姆定律分析路端电压和负载的关系，并能进行相关的电路分析和计算。【重点难点】 重点：1、推导闭合电路欧姆定律，应用定律进行有关讨论。 2、路端电压与负载的关系 难点：路端电压与负载的关系 预习案 1、闭合电路欧姆定律 （1）内电路、内阻、内电压 电源内部的电路叫____________。内电路的电阻叫__________。当电路中有电流通过时，内电路两端的电压叫___________。用U内表示 （2）外电路、路端电压 电源外部的电路叫____________。外电路两端的电压习惯上叫____________。用U外表示 2、电动势E、外电压U外与内电压U内三者之间的关系________________。 ①电动势等于电源___________时两极间的电压 ②用电压表接在电源两极间测得的电压U外___E 3、闭合电路欧姆定律 ①内容___________ ②表达式_________________________________ ③常用变形式_________________________________ 预习自测 1、关于电源的电动势，下面叙述正确的是（） A、电源的电动势就是接在电源两极间的电压表测得的电压 B、同一电源接入不同电路，电动势就会发生变化 C、电源的电动势时表示电源把其他形式的能转化为电能的本领大小的物理量 D、在闭合电路中，当外电阻变大时，路端电压变大，电源的电动势也变大 探究案 探究一：闭合电路的欧姆定律： 问题一：什么是闭合电路，分别由哪几部分组成？闭合电路中电荷是怎样移动的？问题二：闭合电路中沿电流方向电势是如何变化的？为什么？ 问题三：推导闭合电路欧姆定律 设电源电动势为E，内阻为r，外电路电阻为R，闭合电路的电流为I， 1、写出在t时间内，外电路中消耗的电能E外的表达式； 2、写出在t时间内，内电路中消耗的电能E内的表达式； 3、写出在t时间内，电源中非静电力做的功W的表达式； 4、根据能量守恒定律推导闭合电路欧姆定律 (1)内容 (2)表达式 (3)它的适用条件是什么？ (4)其他表达式 5、什么是路端电压？什么是内电压？电动势，路端电压，内电压的关系是怎样的？ 针对训练1.一个电源接8Ω电阻时，通过电源的电流为0.15A，接13Ω电阻时，通过电源的电流为0.10A，求电源的电动势和内阻。 探究二、路端电压与负载的关系 1、路端电压U：他是外电路上总的电势降落。负载R:电路中消耗电能的元件。 2、路端电压与外电阻的关系 ①根据U=E-Ir、I= r R E 可知：当R_____时，U增大，当R_____时，U减小 ②当外电路断开时，R==_____，I=_____,U=_____ 当外电路短路时，R==_____，I=_____,U=_____ 思考与讨论： 傍晚时每一天用电的高峰时段，万家灯火，但灯光较暗，而夜深人静的候，你若打开电灯，灯光又特别亮；又如在家用电器使用中，打开大功率的空调后，你会发现灯泡会变暗，而关掉空调后灯又马上亮起来，这是为什么呢？
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案) 一、高考物理精讲专题闭合电路的欧姆定律 1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字) (1)通过电阻R 的电流方向和大小； (2)电压表的示数． 【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】 （1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得 B E n n S t t ?Φ?==??磁场面积22()2d S π=而0.30.2/1/0.20.1 B T s T s t ?-==?- 根据闭合电路的欧姆定律7.9E I A R r = =+ （2）电阻R 两端的电压为U=IR=47V 2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。设一节新电池的电动势E 1=1.5V ，内阻r 1=0.3Ω；一节旧电池的电动势E 2=1.2V ，内阻r 2=4.3Ω。手电筒使用的小灯泡的电阻R =4.4Ω。求： (1)当使用两节新电池时，灯泡两端的电压； (2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r 2上的电压； (3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。 【答案】(1)2.64V ；(2)1.29V ；(3)不妥当。因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小
高中物理闭合电路欧姆定律教案
高中物理闭合电路欧姆 定律教案 标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
闭合电路欧姆定律学案 教学目标 （一）知识目标 1、知道电动势的定义． 2、理解闭合电路欧姆定律的公式，理解各量及公式的意义，并能熟练地用来解决有关的电路问题． 3、知道电源的电动势等于电源没有接入电路时两极间的电压，电源的电动势等于内、外电路上电势降落之和． 4、理解路端电压与电流(或外电阻)的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题． 5、理解闭合电路的功率表达式． 6、理解闭合电路中能量转化的情况． （二）能力目标 1、培养学生分析解决问题能力，会用闭合电路欧姆定律分析外电压随外电阻变化的规律
2、理解路端电压与电流（或外电阻）的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题． 3、通过用公式、图像分析外电压随外电阻改变规律，培养学生用多种方式分析问题能力． （三）情感目标 1、通过外电阻改变引起电流、电压的变化，树立学生普遍联系观点 2、通过分析外电压变化原因，了解内因与外因关系 3、通过对闭合电路的分析计算，培养学生能量守恒思想 4、知道用能量的观点说明电动势的意义 教学建议 1、电源电动势的概念在高中是个难点，是掌握闭合电路欧姆定律的关键和基础，在处理电动势的概念时，可以根据，采用不同的讲法．从理论上分析电源中非静电力做功从电源的负极将正电荷运送到正极，克服电场力做功，非静电力搬运电荷在两极之间产生电势差的大小，反映了电源做功的本领，由此引出电动势的概念；也可以按本书采取讨论闭合电路中电势升降的方法，给出电动势等于内、外电路上电势降落之和的结论．教学中不要求论证这个结论．中给出一个比喻（儿童滑梯），帮助学生接受这个结论．
全电路欧姆定律教案人教版
全电路欧姆定律教案人 教版 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
第十节闭合电路欧姆定律 教学目的：1.导出闭合电路的欧姆定律I=ε/(R+r) 2.研究路端电压的变化规律,掌握闭合电路中的U-R关系,U-I关系. 3.学会运用闭合电路的欧姆定律解决简单电路的问题. 教学过程: 复习引入: 1.问:电动势的物理意义是什么它在数值上等于什么 (表明在闭合电路中通过1C电量时,电源把多少其它形式的能转化为电能,因而是动势表征电源把其它形式的能转化为电能的特性的物理量；在数值上等于电源没有接入电路时两极间的电压.) 2.问:写出(部分电路)欧姆定律的公式,并指出定律的研究对象. (表达式:I=U/R或U=IR,欧姆定律研究同一段电路上的I U R的关系.) 3.设问:上述欧姆定律只是研究一段纯电阻电路上的问题,如果研究对象是包括电源 在内的闭合电路,那么电路中的电流强度又跟什么有关关系如何呢 这些问题就要由闭合电路的欧姆定律来解决了.本节课就要学习这一定律,并运用它解决一些具体问题. 讲授新课:
1.推导闭合电路的欧姆定律的数学表达式,并说明其物理意义. 给出条件: 闭合电路中,电源电动势为ε,内电阻为r,外电阻为R,电路中的电流强度为I. 提出要求: 寻找I ε R r的关系. 推导: 上式表明：闭合电路里的电流强度，跟电源的电动势成正比，跟整个电路的电阻成反比.这就是闭合电路的欧姆定律. 注意: 式中的I是闭合电路中的总电流强度,如果外电路还有其它并联支路,则I是整个电路的干路电流强度,式中的R是整个外电路的总电阻,R+r就 是整个闭合电路的总电阻. (学生练习《高二物理》P55（1）的第1问) 2．研究路端电压变化规律： ①研究路端电压随外电阻的变化规律： 提出问题：如果把P55（1）题的外电路电阻的数值改变了，可以肯定路端电压是会变化的。在ε和r不变的情况下，路端电压随外电阻变化的规律究竟是 怎样的呢 分析：
《闭合电路欧姆定律》第一课时说课稿
《闭合电路欧姆定律》第一课时说课稿 一、说教材 1、本节内容： 《闭合电路欧姆定律》是高中物理第十四章《恒定电流》的第六节内容，本节我打算共用四课时完成，这里我要说的是第一课时。 2、在教材中的地位: 在学生学习了“欧姆定律”、“电功”等内容之后编排的，是分析和理解部分电路和全电路的交汇点，也是复杂电路分析的基础。本节内容在教材中具有承上启下的作用，既是前面所学知识的巩固和深化，又为后继内容的学习做出了铺垫3、教学目标 1)知识目标： （1）知道电动势的概念，理解电动势与电压的区别，知道电源的电动势等于外电压和内电压之和。 （2）知道电源的电动势等于内、外电路上电势降落之和。 （3）理解闭合电路欧姆定律及其公式，并能熟练地用来解决有关的电路问题。（4）理解路端电压与电流（或外电阻）的关系，知道这种关系的公式表达和图 线表达，并能用来分析、计算有关问题。 2)能力目标: （1）通过具体实验,培养学生的实验分析能力 （2）培养学生用逻辑推理方法分析问题的能力. 3）、德育目标： 通过教学示范作用，培养学生实验探索和科学推理的物理思维品质；通过能力训练，培养学生创造性地学习的思维品质，能够变换、创设问题，从中理性地体会物理思维方法。 4、教学重点和难点 重点：电动势的概念；闭合电路欧姆定律的内容及其理解 依据是电动势是一个全新的概念，它是从一个全新的观点来研究分析物理问题。闭合电路欧姆定律的理解不能单纯从数学方面来理解，每一个量都有它的物理意义。 难点：电动势的概念 依据是电动势易与电压的概念相混淆。它是从一个更高的角度来研究分析电路。 二、说教学方法和教学手段 1、演示实验法：实验是学生认知规律的最好的方法，最具有说服力。 2、启发式法：在规律得出的过程中需要教师的点拨来帮助学生完成思维的跳跃。 3、讲练结合式：结合本节内容，给出相应的练习，随时发现学生的错误，引导分析其错误原因，把教师的主导作用与学生的主体作用结合起来，巩固强化有关知识。 4．利用演示实验，使演示内容更真实科学，激发学生探究兴趣。 5．利用多媒体课件辅助教学，增大课堂容量。 三、说讲授过程设计 根据教材特点和教学目标，教学中以学习、研究物理问题的方法为基础，掌
高中物理选修3-1《闭合电路欧姆定律》教学设计
高二物理选修3《闭合电路欧姆定律》教学设计 一、教材分析 1、本节内容在教材中的地位和作用 《闭合电路欧姆定律》是普通高中课程标准实验教科书《物理》（选修3—1）中是第二章第七节的内容，电动势作为单独的一节在前面已经介绍，所以本节主要从能量角度得出闭合电路欧姆定律，然后研究路端电压跟负载的关系。《闭合电路欧姆定律》是高中物理电学部分最基础、也是最重要的知识之一，它与我们的生活、生产和科学技术息息相关，只有掌握了这部分内容，才能有效的应用它解决实际问题。 2、教学目标 结合教材内容和学生的特点，本节课的教学目标定位如下： 知识与技能①能够从能量的角度分析出电源的电动势等于内、外电压之和； ②理解闭合电路欧姆定律及其公式，并能熟练地用来解决电路有关的问题； ③理解路端电压与负载（或干路电流）的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题。 过程与方法①通过学生实验：探索闭合电路中路端电压与负载的关系，培养学生利用“实验研究，得出结论”的探究物理规律的科学思路和方法； ②通过利用闭合电路欧姆定律解决一些问题，培养学生运用物理知识解决实际问题的能力。 情感与价值观通过本节课教学，加强对学生科学素质的培养，探究物理规律培养学生创新精神和实践能力。 3、教学中的重点和难点 重点：1、闭合电路欧姆定律； 2、路端电压U与负载R（或干路电流I）的关系。 难点：路端电压U与负载R（或干路电流I）的关系及U—I图线的物 理意义的理解。 二、教学设计思想 在这节课的设计过程中，首先设置一个与学生现有知识相矛盾的实验引入课题，这样能激发学生的求知欲望，并能很快切入主题；然后利用能量转化守恒定律，分析得出闭合电路中电源电动势与内、外电压的关系和闭合电路欧姆定律，并用滑滑梯动画类比帮助学生理解；关于路端电压U和负载R的关系的探索，教师介绍实验原理电路图，采用学生分组实验，引导学生用导学卡，在实验中发现规律，交流讨论并用所学闭合电路欧姆定律知识解释实验现象，再鼓励学生代
高中物理_7 闭合电路的欧姆定律教学设计学情分析教材分析课后反思
教学设计： 教学过程设计： 闭合电路的欧姆定律的理解和应用，是分析复杂电路的基础和关键，因此它是本节课的重点；路端电压与负载的关系涉及到的物理量较多，寻找这一规律需要理论推导，学生要掌握这一推导过程，理解这一关系，具有一定的难度，所以它是本节课的难点。 为了突出重点，突破难点，本节课的教学过程是这样设计的： 首先采用问题什么是闭合电路，闭合电路的组成导入新课，通过复习回顾前面的内容，电流的方向，电势的变化，能量转化等问题，层层推进，接着分析问题，得出闭合电路的 欧姆定律，通过爬黑板，男女生比赛竞争的方式进行巩固得到的结论，从而突出了重点。 本节课的难点是路端电压与负载的关系。为了突破难点我首先从上一个问题的针对练习入手，定性得出随着负载R的增大路端电压增大的结论。然后通过学生分组讨论合作探究分析实验现象，演示实验观察实验现象、通过针对练习应用结论这三个环节，进一步印证了结论的正确性，并且还锻炼了学生的分析问题解决问题的能力，加深了学生对于这个规律的理解。 板书设计： 7 、闭合电路的欧姆定律 一、闭合电路 1、组成 2、方向 3、变化 4、转化 二、闭合电路的欧姆定律。 1、表达式 2、内容U外＝IR。U内＝Ir 三、闭合电路的欧姆定律 ↑↓↑。 R I U ,, 学情分析： 学生通过前面的学习，理解了静电力做功与电荷量、电势差的关系、了解了静电力做
功与电能转化的知识，认识了如何从非静电力做功的角度描述电动势，并处理了部分电路欧姆定律的相关电路问题，已经具备了通过功能关系分析建立闭合电路欧姆定律的基本探究能力，但利用闭合电路欧姆定律分析问题的能力较弱。 效果分析： 本节课根据高二年级学生的心理特征及其认知规律，在教学策略上采用：问题导入问题驱动——学生自主探究——辨析与研讨——反思与评价组成的“四环节”探究式教学策略。运用了问题教学和比赛竞争的方法，以“教师为主导，学生为主体”，教师的“导”立足于学生的“学”，以学法为重心，放手让学生自主探索的学习，主动地参与到知识形成的整个思维过程，力求使学生在积极、愉快的课堂氛围中提高自己的认识水平，从而达到预期的教学效果！ 教材分析： 闭合电路的欧姆定律的理解和应用，是分析复杂电路的基础和关键，因此它是本节课的重点；路端电压与负载的关系涉及到的物理量较多，寻找这一规律需要理论推导，学生要掌握这一推导过程，理解这一关系，具有一定的难度，所以它是本节课的难点。 评测练习: 例题：如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I1=0.2A； 当开关处于位置2时,电流表读数I2=0.3A。求电源的电动势E和内电阻 r。
闭合电路欧姆定律导学案
第二章第7节、闭合电路欧姆定律导学案（一） 学习目标 1、能够从能量转化的角度推导出闭合电路欧姆定律的公式；能够说出定律的内容 2、针对给定的电路，能够说出当外电阻变化时，路端电压如何变化 3、能够根据路端电压与电流的关系式，画出关系图线，并能说出图线的斜率、与坐标轴交点的物理意义 学习重点 闭合电路欧姆定律 学习难点 路端电压与负载的关系 【基础导学】 一、阅读教材60—61页，回答以下问题。 1、闭合电路是由哪几部分组成的？ 2、在外电路中，沿电流方向，电势如何变化？为什么？ 3、设电源电动势为E ，内阻为r ，外电路电阻为R ，闭合电路的电流为I ， （1）写出在t 时间内，外电路中消耗的电能E 外的表达式； （2）写出在t 时间内，内电路中消耗的电能E 内的表达式； （3）写出在t 时间内，电源中非静电力做的功W 的表达式； 根据能量守恒定律，以上三部分的能量关系 整理得：I = 二、闭合电路的欧姆定律 （1）内容： （2）公式： （3）适用条件： （4）E =IR+ Ir ，U 外=IR ，习惯上写成为 例1：在图中R 1=14Ω，R 2=9Ω，当开关处于位置1时，电流表读数I 1=0.2A ；当开关处于位置2时，电流表读数I 2=0.3A 。求电源的电动势E 和内电阻r 。 三、【路端电压与电阻、电流的关系】 （一）路端电压与负载的关系 1．了解在电路中什么是负载？ 2．路端电压U 随外电阻R 变化的讨论 （1）当外电阻R 增大时，根据r R E I +=可知，电流I _____ (E 和r 为定值)，内电压U 内减小， 根据U 外=E-U 内可知路端电压_____ ． （2）外电路断开时，R =∞，路端电压U = ; （3）外电路短路时，R=0，U=0，I = r E (短路电流)，短路电流由电源电动势和内阻共同决定，由于r 一般很小，短路电流往往很大，极易烧坏电源或线路而引起火灾。 例题2.一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA ，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是 A 、0.10 V B 、0.20 V C 、0.30 V D 、0.40 V
高考物理闭合电路的欧姆定律真题汇编(含答案)
高考物理闭合电路的欧姆定律真题汇编(含答案) 一、高考物理精讲专题闭合电路的欧姆定律 1．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻． 【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】 (1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有： 21123 ()IR U I R IR R =+ + 解得： 315ΩR = (2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有： 213 ()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有： 212()0.3(39)E I R R r r =++=?+ 联立解得： 12V E = 1Ωr = 2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。求： （1）电动机未启动时车灯的功率。 （2）电动机启动瞬间车灯的功率并说明其功率减小的原因。（忽略电动机启动瞬间灯泡的
电阻变化） 【答案】（1）120W ；（2）67.5W 【解析】 【分析】 【详解】 (1) 电动机未启动时 12V U E Ir =-= 120W P UI == （2）电动机启动瞬间车灯两端电压 '9 V U E I r =-'= 车灯的电阻 ' 1.2U R I ==Ω 2 67.5W R U P ''== 电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。 3．如图所示，电源的电动势110V E =，电阻121R =Ω，电动机绕组的电阻0.5R =Ω，开关1S 始终闭合．当开关2S 断开时，电阻1R 的电功率是525W ；当开关2S 闭合时，电阻1R 的电功率是336W ，求： （1）电源的内电阻r ； （2）开关2S 闭合时电动机的效率。 【答案】（1）1Ω；（2）86.9%。 【解析】 【详解】
闭合电路欧姆定律的五种应用
闭合电路欧姆定律的应用 目标：掌握利用闭合电路欧姆定律解决以下类型问题的方法 1．U—I图像的求解 2．闭合电路的动态分析 3．闭合电路中的功率及其最大值问题 4．含电容电路的的计算 类型一：U—I图像的求解 【典题】 1下图所示的U-I图线中，I是电源的路端电压随电流的变化图 线，Ⅱ是某电阻的U-I图线，当该电源向该电阻供电时，求： （1）电源的输出功率P出是多大？ （2）电源内部损耗的功率P内是多大？ （3）电源的效率是多大？ 电路图2913甲所示，若电阻未知，电源电动势和内阻也未知， 电源的路端电压U随电流I的变化图线及外电阻的U-I图线分别如图乙所示，求： (1)电源的电动势和内阻； (2)电源的路端电压； (3)电源的输出功率． 2．如图2是某电源的路端电压U随干路电流I的变化图像，有图 像可知，该电源的电动势_____V,内阻为____。 3．如图所示,电源由n个电动势均为1.5 V,且内阻相同的电池串 联组成,合上开关S,滑动变阻器的滑动触头C从A端滑至B端的过 程中,电路中的一些物理量的变化如图15甲、乙、丙所示,电表、导线对电路的影响不计.求: (1)组成电源的串联电池的个数. (2)滑动变阻器总阻值. (3)将甲、乙、丙三个图上的a、b、 c各点的坐标补齐.(甲图为输出功 率与路端电压关系曲线;乙图为路 0 2 4 6 8 1 2 3 U/v I/A
端电压与总电流关系曲线;丙图为电源效率与外电路电阻关系曲线) 类型二： 闭合电路的动态分析 闭合电路动态分析的基本思路是：“部分→整体→部分”，即从某个电阻的变化入手，由串并联规律先判断外电路总电阻的变化情况，然后由闭合电路欧姆定律判断总电流和路端电压的变化情况，最后由部分电路的欧姆定律结合串、并联电路的特点判断各支路的电流、电压变化情况.此类问题的分析要理解好以下三点： 1、理解闭合电路欧姆定律E=U 外+Ir （E 、r 不变）；部分电路欧姆定律U=IR 。 2、局部电阻增则总电阻增，反之则总电阻减；支路数量增则总电阻减，反之则总电阻增。 3、两个关系：外电压等于外电路上串联的各分电压之和；总电流等于各支路电流之和。有一部分电路中的R 、I 、U 都发生变化，这样就不能单纯从部分电路欧姆定律的角度考虑问题，还要结合串、并联电路的特点去进行判断。 动态分析的一般步骤： （1） 局部电阻确定外电路的电阻如何变化 （2） 根据闭合电路欧姆定律E I R r =+，确定电路中的总电流如何变化 （3） 由U 内=Ir 确定电源的内电压如何变化 （4） 由U 外=E —Ir 确定电源的外由电压如何变化 （5） 由部分电路欧姆定律确定干路上某个电阻两端的电压如何变化 （6） 确定支路两端的电压如何变化以及通过支路的电流如何变 【典题】 1． 如图10-3-2所示，当滑动变阻器R 3的滑片C 向B 方向移动时，电路中各电表示数如何变化？（电表内阻对电路的影响不计） 2．如图所示，当滑线变阻器的滑动触点向上端移动时( ) A ．电压表V 的读数增大，电流表A 的读数减小 B ．电压表V 和电流表A 的读数都增大 C ．电压表V 和电流表A 的读数都减小 D ．电压表V 的读数减小，电流表A 的读数增大 3、如图7所示的电路中，电源的电动势 E 和内电阻r 恒定不变，电灯L 恰 能正常发光，如果变阻器的滑片向b 端滑动，则（ ） A 、电灯L 更亮，安培表的示数减小 B 、电灯L 更亮，安培表的示数增大 C 、电灯L 更暗，安培表的示数减小 D 、电灯L 更暗，安培表的示数增大 4：如图所法,当滑线变阻器的滑动触点向上端移动时( ) A. 伏特表V 的读数增大,安培表A 的读数减小 B. 伏特表V 和安培表A 的读数都增大 C. 伏特表V 和安培表A 的读数都减小 D. 伏特表V 的读数减小,安培表A 的读数增大 5：如图所示电路中，电源电动势和内电阻为定值，固定电阻的阻值 Ｒ２小于变阻器ａｂ两端之间的总阻值Ｒ３，Ｒ１≠０。当变阻器 的滑片Ｐ从ａ向ｂ移动过程中，两电压表Ｖ１和Ｖ２的示数变化是 （ ） A 1 A 2 A 3 V 2 V A B V 1 R 1 R 2 R 3 C 10-3-2 图10-4-4 图7
