上海三基冷室压铸机主要技术参数表
上海三基冷室压铸机主要技术参数表
SANJI COLD CHAMBER
DIE-CASTING MACHINE SPECIFICATIONS
项目 ITEMS单位 UNIT DC-1800C
锁模部分 CLAMPING UNIT
锁模力CLAMPING FORCE KN18000
模板尺寸Platen Size mm2060x2260
哥林柱间隔Space between Tie Bar mm1300X1500(WxH)
哥林柱直径Tie Bar Diameter mm250
锁模行程Die Stoke mm1000
模板厚薄距离Die Height mm700-1600
射料部分 INJECTION UNIT
射料力Injection Force KN530-1250
跟踪距离Plunger Tip Penetration mm450
射料位置Shot Position mm-350
压射头直径Standard Tip Diametre mm110,130,150
射料重量(铝）Casting Weight Kg29
铸造压力Injection Pressure Mpa56-126
最大铸造面积Injection Area（400MPa）cm24,500
顶出部分 EJECTION UNIT
顶出压力Ejection Force KN500
顶出行程Ejection Stroke mm200
油泵与电机 Pump and Motor
液压泵Hydraulic Pump 2-Vame Pump (045-028) (60bar,140bar)电机Electric Motor:
1.液压泵电机For Hydraulic Pump 2-37kw 380V
2.调模电机For Die Height Adjust USE Hydralic Motor 用液压马达
3.润滑电机For Lub.Pump2-30w 220V
其它 OTHERS
油箱容积Tank Capacity litre2000
机身尺寸Overall dimensions(L x W x H)m12 X 3 .7X 4.6
出机重量Height of Machine TON99
PDF 文件使用 "pdfFactory Pro" 试用版本创建https://www.360docs.net/doc/2011249016.html,
压铸件工艺参数的设定
压铸件工艺参数的设定 2011-11-24 8:57:20 在压铸行业，工艺参数对产品质量的影响更多的是靠试验的方法，许多工程技术人员不能深入的进行分析，生产铸件的条件无法用数据来描述。 本文就压铸工艺参数理论计算和实践两方面进行讨论研究。压力铸造的主要工艺参数有行程（速度转换点）、速度、时间和压力等。而本文重点分析速度和行程两个主要参数。 1. 压铸的四阶段压射 计算压力铸造工艺参数,首先要定义压铸的四个压射阶段。 1.1.1 第一阶段：慢压射1为防止金属液溅出，冲头越过浇料口的过程，压射的第一阶段通常是缓慢的。 1.1.2 第二阶段：慢压射2金属液以较低的速度运动至内浇口的阶段，主要目的是排出压室内的空气，集中铝液于压室内。 1.1.3 第三阶段：快压射金属液由内浇口填充型腔直至充满为止，主要目的是成型并排出型腔中气体。 1.1.4 第四阶段：增压阶段型腔充满后建立最后的增压，使铸件在高压压力下凝固，从而使铸件致密。 1.2 计算模型 1.2.1 根据1.1定义(参照图1),可以得到金属液在各阶段合金液的重量关系式。 G2=G浇 G3+G4=G铸+G溢流 其中：G3+G4为金属液刚达到内浇口处时冲头端面至冲头停止之间的铝液重量，即为快压射起始点位置至冲头停止行程内金属液的容量。 G铸为铸件重量 G溢为溢流系统的重量 G2为慢压射2行程内压室能容纳的金属液重量 G浇为浇注系统的重量 1.2.2 流道中单位时间内不同位置截面中通过合金液的流量关系式（见图2） 金属液在流动过程中，单位时间内通过截面的流量Q相等，则Q=V1×S1=V2×S2= V3×S3 （注：V3×S3是利用等式，而非金属液流量） 其中V1：冲头速度 S1：冲头面积 V2：内浇口速度 S2：内浇口面积 V3：排气槽气体速度（推荐值75m/s）
如何选择压铸机
如何选用压铸机 压力铸造作为一种尺寸精度好、生产效率高的铸造方式，被广泛应用于汽车、摩托车、五金、玩具、电工、电子等行业的有色金属生产，并呈现出强劲的上升趋势。压铸机的选用是压铸生产的一个重要环节，对后续生产的产品质量、生产效率、产品成本、生产管理等有着非常重要的影响，以下就如何选用压铸机简要介绍。 1、根据产品的特点选择压铸机类型 1.1压铸机的分类： 压铸机通常按其压室的工作状态分为热室压铸机和冷室压铸机，热室压铸机的压室浸在保温坩埚的液态金属中，压射机构安装在保温坩埚的上方；冷室压铸机的压室与保温炉是分开的，压铸时从保温炉中取出金属液注入压室后进行压铸。冷室压铸机按其压室与压射机构的位置区分，将压室和压射位置处于水平位置的称为卧式冷室压铸机，将压室和压射机构处于垂直位置的称为立式压铸机，立式压铸机中垂直压射并垂直方向开模的称为全立式压铸机。 1.2热室压铸机的特点 热室压铸机结构简单，操作方便，易于实现自动化生产；不需要浇铸程序，工序简单，生产效率高；热损失少，金属损耗少；金属液始终在密闭通道中，氧化夹杂物不易卷入，进入型腔的金属液干净，铸件质量好；压射比压小，压射过程中没有增压段；压室、冲头、鹅颈管、喷嘴等热作件寿命短，更换不方便。 目前的压铸生产中，热室机通常压铸生产锌、锡、铅等低熔点合金和小型、薄壁镁合金压铸件，多数合模力小于160T，大于400T的很少。而镁合金由于其成型特点，采用热室、冷室生产都有，生产镁合金的热室机，合模力通常小于650T。 1.3卧式冷室压铸机的特点： 冷室压铸机规格型号全面，对产品尺寸及合金种类的适应围广，生产操作简便，生产效率高，可与自动化周边设备联机实现自动化生产，压射行程的分段控制、调节容易实现，对不同要求的压铸件工艺的满足性好。缺点是压射过程金属液热量损失大，金属液与空气接触，容易卷入氧化夹杂物及空气，对高致密度或要求热处理的产品须采取特殊的工艺。 目前卧式冷室压铸机主要用于铝、镁、铜等有色合金的生产，黑色金属的压铸应用极少。冷室压铸机合模力从几十吨到几千吨都有，目前最大的冷室压铸机为德国米勒万家顿生产的5500T压铸机。 1.4立式压铸机的特点： 立式压铸机的金属液压射过程中卷入气体少；方便于中心浇铸系统设置；维修与操作麻烦，生产过程中有切断和料饼推出程序，生产效率低；以中小型机为主，生产过程中用量较少；目前立式压铸机主要用于电机转子等特殊产品的压铸生产。随着卧室冷室压铸机压射性能的不断提高，为提高生产效率，目前微电机转子已越来越多的采用卧式冷室压铸机生产。 2、根据产品与模具方案选择压铸机规格 2.1计算锁模力 根据压铸产品选择压铸机，一项很重要的工作是计算压铸机的锁模力是否满足，压铸机的锁模力必须大于压铸时产品产生的涨型力，涨型力通常的计算方式为用模具分型面上承受金属压力部分的投影面积乘以铸造比压。如下图所示：
热室压铸机的安全操作规程
编号：SM-ZD-18431 热室压铸机的安全操作规 程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
热室压铸机的安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 一、机器及其四周环境 1、保持压铸机四周空间畅通，通风及换气设备应工况良好。 2、所用物料、辅助用具应按规定合理摆放。 3、压铸车间的地板应注意防滑。 4、压铸车间屋顶、窗户状况良好，保证压铸机不受雨淋。 5、保证压铸机及周围地面无油污，如添加液压油、润滑油、柴油后，应尽快把漏出的油抹去。 6、保证机器四周有足够的照明，以方便安全操作。 7、严禁无关人员进入操作区。 8、在压铸车间应在明显区域设置防火装置，如：干粉灭火器、干盐及干沙，无尘石棉垫等。 9、特别注意：不得用水、泡沫灭火器来灭火。
二、开机前 1、压铸机作业人员必须是经培训合格的员工，应严格按照机器说明书进行操作。 2、操作人员进入压铸车间时，必须穿戴好安全防护用品，如安全帽、工作服、手套等。 3、检查全机各感应开关、行程开关是否松动、移位。 4、检查液压油是否足够，以免损坏油泵。 5、检查机铰润滑油、锤头润滑油是否足够。 6、检查急停按钮是否正常。 7、检查前后安全门限位开关是否正常。 8、检查扣咀吉制位置是否合适，扣咀时间是否足够。 9、检查冷却水是否正常。 10、添加合金料时，合金料必须保持干燥，以防止合金料的水份带入炉中造成料液飞溅后果。 11、熔炼工具在使用前应先进行预热，以免其的水份被带入炉中造成料液飞溅后果。 12、部分压铸机的采用的是气动安全门，为防止撞伤人或机器，应将气动门气源尽可能的降低（一般4-5bar即可）。
压铸工艺参数(速度)教案(精)
职业教育材料成型与控制技术专业 教学资源库 《铝合金铸件铸造技术》课程教案 压力铸造 —压铸工艺参数（速度） 制作人：刘洋 陕西工业职业技术学院
压力铸造—压铸工艺参数（速度） 一、压射速度 压射速度又称冲头速度，它是压室内的压射冲头推动金属液的移动速度，也就是压射冲头的速度。压射过程中压射速度是变化的，它可分成低速和高速两个阶段，通过压铸机的速度调节阀可进行无级调速。 压射第一、第二阶段是低速压射，可防止金属液从加料口溅出，同时使压室内的空气有较充分的时间逸出，并使金属液堆积在内浇口前沿。低速压射的速度根据浇到压室内金属液的多少而定，可按表1选择。压射第三阶段是高速压射，以便金属液通过内浇口后迅速充满型腔，并出现压力峰，将压铸件压实，消除或减小缩孔、缩松。 表1 低速压射速度的选择 计算高速压射速度时，先由表2确定充填时间然后按下式计算： u高=4V[l+(n-l)×0.1]/(πd2t) 式中u高—高速压射速度(m/s)； V—型腔容积，包括溢流槽部分及浇注系统部分(m3)； n—型腔数； d—压射冲头直径(m)； t—填充时间(s)。 按式计算的高速压射速度是最小速度，一般压铸件可按计算数值提高
1.2倍，有较大镶件的压铸件或大模具压小铸件时，可提高至1.5～2倍。 二、充型速度 金属液通过内浇口处的线速度称为充型速度，又称内浇口速度。它是压铸工艺的重要参数之一。选用内浇口速度时，请注意如下几点: （1）铸件形状复杂或薄壁时，内浇口速度应高些； （2）合金浇入温度低时，内浇口速度可高些； （3）合金和模具材料导热性能好时，内浇口速度应高些； （4）内浇口厚度较厚时，内浇口速度应高些。 计算高速压射速度时，按下式计算： υ/V=πD2/4F 式中V—压射速度(m/s)； υ—充型线速度(m/s)； D—压室或冲头截面直径(m)； F—内浇口直径(m)。 一般压铸件可按计算数值提高1.2倍，有较大镶件的压铸件或大模具压小铸件时，可提高至1.5～2倍。
压铸机工机械安全技术操作规程示范文本
压铸机工机械安全技术操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
压铸机工机械安全技术操作规程示范文 本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、生产准备 1．压铸工进入生产岗位，必须穿戴好劳动保护用品 (衣、裤、鞋、帽、眼镜等）。 2．检查水、电、气、风是否符合生产规范。检查设备 各润滑点面，并按规定注入润滑油脂。 3．做好其他生产前准备：(工装、工艺、二类工具 等)，当
一切生产准备工作确认齐备、安全可靠后，方可启动设备。 二、空载启动 1．打开启动开关，等电机和油泵运行1~3分钟后，再进行各种机能空载试车。 2．手动操作无负荷试机，检查电控柜，各程序指示信号是否按程序进行。冷室机空压射时，必须垫入棉纱。热室机空压射时必须卸下冲头。 3．打开手动开关，无负荷试机(开合模、抽芯、顶出、喷涂等)。
三、生产操作 1．按工艺调整好各种参数。压射力，开合模时间、凝固时间，喷涂时间(次数)、顶出次数、循环时间、电子称等。并相应调整好各温度参数（喷嘴、鹅颈、炉料）。 2．预热模具及舀料勺，预热冷室压铸机压射缸。禁止将冷料锭及带水回炉料投入坩埚。 3．捧除分型面、喷嘴等伤害他人安全的因素后手动操作，单件试生产；并自检产品。 4．确认产品符合图纸，设备符合工艺规程，可进行单循环生产。生产时应关好安全防护门。分型面处严禁站人。
压铸机调试工艺参数
压铸机调试工艺参数 1.机器在调节时应注意的事项 1）只能调节机器使用说明书上指出的可调参数。调压时应按使用说明书的要求进行，不准大于规定的压力值，尽量防止调压过高，而致使油温增高或损坏元件。 2）不准在执行元件（液压缸、液压马达）运动状态下调节系统工作压力。 3）调压前应先检查压力表是否损坏，若有异常，待压力表更换后再调节压力。 4）调压前，先把所要调节的调压阀上的调节螺母放松，调压后，应将调节螺钉的紧固螺母拧紧，以免松动。 2.主要工艺参数的调节技能 （1）开、合型（模）慢速段的调节 开型（模）和合型（模）慢速段的速度统一由慢速油阀左侧的调节螺钉控制。顺时针旋紧螺钉，则开、合型（模）慢速段速度减慢，逆时针旋松螺钉，则开、合型（模）慢速速度加快。调节合适后，将固定螺母拧紧，如图1所示 图1开、合型（模）慢速段的调节 （2）开、合型（模）常速（即快速）段的调节 1）开型（模）常速段速度由开、合型（模）换向阀右侧的调节螺钉控制。顺时针旋紧螺钉，则速度减慢，逆时针旋松螺钉，则速度加快。调节合适后，将固定螺母拧紧，如图2所示。 图2开型（模）常速（即快速）段的调节 2）合型（模）常速段速度由开、合型（模）换向阀左侧的调节螺钉控制。顺时针旋紧调节螺钉，则合型常速段速度减慢，逆时针旋松调节螺钉，则合型常速段速度加快。调节合适后，将固定螺母拧紧，如图3所示。
图3合型（模）常速（即快速）段的调节 （3）低压大流量泵压力的调节 起动机器作自动循环运动，用手旋转双泵流量控制阀上的调节螺钉，可调节低压压力到一定值（一般5×106Pa（50bar）左右），低压压力值从低压压力指示表上读出。调节合适后，将固定螺母拧紧，如图4所示。 图4低压大流量泵压力的调节 （4）射料二速工作压力的调节 射料二速工作压力由控制二速压力的调节螺钉调节，用手旋转减压阀上的调节螺钉可调节压力大小，其压力示值从射料二速压力表中读出，此压力即为二速射料运动中的射料压力。DCC400卧式冷室压铸机具体调节步骤如下： 1）先旋松截止阀上调节螺钉，使二速蓄能器卸荷后再旋紧，如图5所示。 图5旋松截止阀 2）旋松减压阀调节螺钉上的紧固螺母，如图6所示。
压铸机操作规程(冷室)
压铸机操作规程 第一节卧式冷室压铸机的操作规程随着汽车工业、电子通讯、家用电器和儿童玩具的高速发展，冷室压铸机自动化程度也不断得到提高，目前的卧式冷室压铸机已可以实现压铸循环整个工艺过程的全自动化，如安全门用气动或电动控制实现自动开门、关门；合金液自动浇注；压铸机黄油/机油自动给油润滑；取件机械手自动取出铸件；压铸模具的冷却、加热、保温及喷涂的自动控制。这一系列柔性生产单元通过主机的电脑联网在一起来达到统一控制和管理的目的。力劲集团公司生产的卧式冷室压铸机已实现了这统一控制管理系统，它采用独立的电脑控制箱来控制机器各动作，配以单色或彩色显示屏，对各种动作的工作压力、工作流量及时间采用人机对话模式来设定参数进行调整，机器各操作工序间设置有联锁安全机构和自我诊断功能，在工作中发生故障或违反操作规定时能及时报警并在显示屏上显示故障原因，以利操作人员及时予以纠正恢复正常生产秩序。 卧式冷室压铸机操作方式分为自动、手动两种。在正常生产中采用自动循环操作方式，在调试或维修过程中采用手动操作。下面以力劲集团公司生产的DCC400冷室压铸机为例，介绍冷室压铸机的操作方法和步骤。
一、一般卧式冷室压铸机的操作规程 一般卧式冷室压铸机的工艺参数的设定和调整采用拨码方式（高档机采用触摸屏方式），下面以力劲集团公司生产的DCC400卧式冷室压铸机为例，分电箱控制面板、操作面板、手动操作、自动操作、运动动作条件五个方面介绍其操作方法和步骤。 1.电箱控制面板的功能 1）电箱控制面板的位置和功能设置如图1和图2所示。 图1 DCC400电箱控制面板的位置和机前操作面板的位置 图2 DCC400电箱控制面板功能设置
压铸机工艺参数

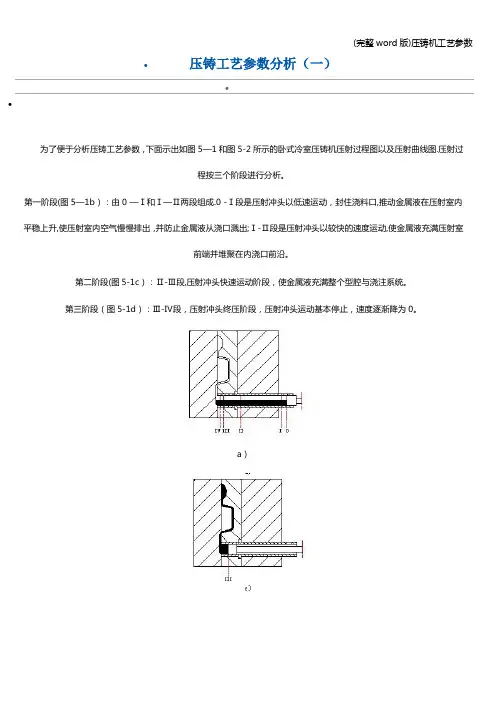

?压铸工艺参数分析（一） ? ? 为了便于分析压铸工艺参数，下面示出如图5-1和图5-2所示的卧式冷室压铸机压射过程图以及压射曲 线图。压射过程按三个阶段进行分析。 第一阶段(图5-1b)：由0 -Ⅰ和Ⅰ-Ⅱ两段组成。0 -Ⅰ段是压射冲头以低速运动，封住浇料口，推动金属液在压射室内平稳上升，使压射室内空气慢慢排出，并防止金属液从浇口溅出；Ⅰ-Ⅱ段是压射冲头以较快的速度 运动，使金属液充满压射室前端并堆聚在内浇口前沿。 第二阶段(图5-1c)：Ⅱ-Ⅲ段，压射冲头快速运动阶段，使金属液充满整个型腔与浇注系统。 第三阶段(图5-1d)：Ⅲ-Ⅳ段，压射冲头终压阶段，压射冲头运动基本停止，速度逐渐降为0。 a)
