串口线两端均为母头连接方法
串口线两端均为母头，其连接方法有两种：
1
9针母头 9针母头
2-------------3
3-------------2
4-------------6
5-------------5
6-------------4
7-------------8
8-------------7
2
9针母头 9针母头
1-------------1
2-------------3
3-------------2
4-------------4
5-------------5
6-------------6
7-------------7
8-------------8
9-------------9
注：大部分是采用第一种方式。而第二种就是2，3对调，其他的直连（若两头都是公头的连接方法相同）。附录：
9针串行口的针脚功能：
针脚功能
1 载波检测(DCD)
2 接受数据(RXD)
3 发出数据(TXD)
4 数据终端准备好(DTR)
5 信号地线(SG)
6 数据准备好(DSR)
7 请求发送(RTS)
8 清除发送(CTS)
9 振铃指示(RI)
连线题模板制作连线题课件
用Powerpoint连线题模板制作连线题课件 ? 对于低年级的语文老师来说，在教学过程中经常会给学生讲解连线题。在讲解此种类型的题目时，老师一般是先根据学生的意见，将黑板上左边的问题和右边与之对应的答案用直线连接起来;而纠正学生的错误时，老师则要擦掉黑板上问题和答案之间错误的连线，然后再重新连接。想想看吧!这真是一个繁琐的过程。怎样才能解决这个棘手的问题呢今天，笔者就给大家推荐一款Powerpoint连线题模板，利用它，我们只须修改一个配置文件，就可以迅速地制作出具有互动效果的连线题。 模板预览 先下载笔者所提供的连线题模板(下载地址：，解压到硬盘的任意位置(如“E:/连线题”)目录下;然后双击运行PowerPoint 2003，打开“E:/连线题”目录下的“连线题.ppt”，接着在弹出的“安全警告”对话框中单击“启用宏”按钮;最后按下F5快捷键并单击幻灯片中的“连线题”按钮，就可以预览到包含连线题目的幻灯片了，如图1。 在图1所示的幻灯片中，先单击左边的问题选项，然后再单击右边与之对应的答案，此时在这两者之间就会有一条红色的直线相连。将左边的两道题目和右边对应的答案连接完毕后，单击“结束”按钮，就会弹出一个名为“温馨提示”的对话框，我们就可以知道所做连线题目的对错情况了。当然，在所有的连线题目全部连错的情况下，单击“结束”按钮，则会立刻退出幻灯片的播放模式。 添加其他题目
可能有的朋友会觉得，在图1所示的幻灯片中只包含三道连线题目，实在是太少了。那么，怎样才能去除模板中的连线题并添加自己所需要的连线题目呢其实，方法很简单——我们只须通过修改一个文本格式的配置文件，就可以轻松实现添加连线题的目的。 打开“E:/连线题”目录下的“连线题.txt”(如图2)。 如果我们需要将连线题模板中的所有题目删除并添加自己所需要的题目，将图2中A 处的所有文字替换为自己所要添加的连线题就可以了。需要注意的是，在添加连线题目的过程中，每道题目和与之对应的正确答案必须独占一行，并且这两者之间用正斜杠“/”分开。 小提示：在图2所示的窗口中，“[shpID]”参数下面的值是5，它表示图1所示的幻灯片中连线题的左边问题和右边答案是在矩形形状的文本框中，为了让文本框的形状更酷一些，可将“[shpID]”参数下边的5修改为其他数字(如“8”，不包含外侧引号)，这样文本框的形状就变成直角三角形了。 所有的题目添加完毕后，按照上边所讲的方法再一次打开“连线题.ppt”并按下F5快捷键播放之;接着单击“连线题”按钮，之后我们就可试着连一下自己添加的连线题了;连完题目后单击“结束”按钮还可以知道自己所做题目的对错情况，如图3A处。
电脑串口及并口连接线大全
两台电脑用如何传输数据（usb对接）的方法分析 两台电脑用如何传输数据（usb对接）的方法分析 今天一个用户电话咨询：用一根USB线(两头一样的) 对接2个电脑能不能实现电脑之间的传输数据。 小编经过分析这个是可以实现的： 用USB连接两台电脑 一、USB联机需要哪些设备 使用USB联机的前提是，你的机器有USB接口。一般来说，只要是1997年以后生产的主板都具备该功能。另外，实现两台以上机器互联都需要专用的USB Hub才行。由于USB技术相对简单，许多厂商都把USB Hub功能简化后集成到其它设备里面，如把4个USB接口做在一个PCI卡上面。另外，就是USB功能和Modem结合，一台具有USB Hub功能功能的Modem可以实现三台机器相连，此类Modem价格大概在700元左右。不过，本文介绍的联机方法是，采用USB双机对连线——The USB－USB Network Bridge Cable，这种设备的价格大概在300元左右。 二、开始动手 甚至不需关闭机器，就可以用USB连线把两台机器连接起来。但是，千万不要像这样用在直接电缆的LPT口上，因为热插拔很容易烧毁LPT口。为了将机器顺利地连接起来，建议按照以下步骤进行： 1.重启电脑，进入主板的BIOS设置界面，检查USB功能是否打开，再次重新启动电脑。 2.Windows 98启动完毕，把USB连线分别插入两台机器后面的USB接口上，系统马上就会找到新的硬件，按提示把USB连线的安装盘插入。 3.如果你的机器没有命名，系统会提示“Enter Information Windows”，在两台电脑上分别输入不同的计算机名称及所属的相同的工作群组名称，最后按下“Finish键”完成安装。 4.重启电脑，查看系统属性，你会发现，在“通用串行总线控制器”中多了一个USB－USB Bridge Driver，这表明系统已经把USB 连线安装好了。 5.点击“开始→查找→查找计算机”选项，输入对方的计算机名称，就能找到对方，然后，双击对方图标，就能访问对方的机器了。 6.如果出现不能访问的提示，或者找不到对方，那么说明网络设置有问题。可在“控制面板→网络”选项中，把“文件及打印共享”和“IPX/SPX协议”安装上，这样，就可以在“网上邻居”里看到对方了。 如果你使用的是PCI卡的USB Hub，或者用集USB于一体的Modem，其安装和设置方法和上述基本一样。 通过上面的方法能实现用一个usb的借口实现两台电脑对接实现数据的传输。 下面教大家怎么实现让两台电脑数据的传输： 双机互联一般有以下几种方法： l 通过电缆线，利用串口或者并口实现双机互联。 l 利用两块网卡和双绞线实现双机互联。 l 利用USB口和特殊的USB连接线实现双机互联。 l 利用红外实现双机互联。 l 利用双Modem实现远程双机互联。 l 利用1394线实现双机互联。 l 无线双机互联。
串口通信基本接线方法要点

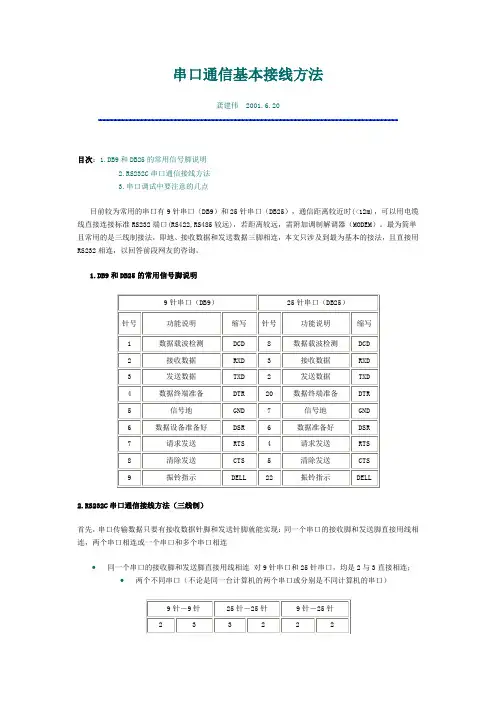

串口通信基本接线方法 龚建伟2001.6.20 目次：1.DB9和DB25的常用信号脚说明 2.RS232C串口通信接线方法 3.串口调试中要注意的几点 目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。 1.DB9和DB25的常用信号脚说明 2.RS232C串口通信接线方法（三线制） 首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连 ?同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连； ?两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）
