中国制造之痛——三一泵车断臂慕尼黑

当“中国制造”开始以一种强劲的姿态，登世界之堂，入国际之室之时，不久前发生在德国慕尼黑重型机械展上的一次“折臂”，让国人感觉了一味浓烈的苦涩——三一重工的一条长达66米，号称世界第一的吊臂，竟然当场断裂。

究竟是何种原因导致“天下第一臂”梦断慕尼黑？仅是“技术操作失误”，还是隐藏在背后急功近利、大跃进“创新”的指导思想？

“三一”断臂慕尼黑事件回顾

“三一的创新就象刘翔跨栏赛跑，永远在寻求新的突破。”三一集团总裁向文波先生如此说道，“市场竞争如同体育竞技，永远只能听到冠军的声音，三一就是要做引领市场的冠军。三一66米长臂架泵车就是代表了当今世界最高的水平！

然而，正是这个“世界第一”，让三一颜面扫地。4月29日，在德国慕尼黑举行的工程机械年度盛会“德国BAUMA展”上，创造了世界最长臂泵车纪录的三一重工这款泵车的泵臂在现场当场折断。

据记者看到的数张照片显示，这款泵车的红色臂架当场从高空折断，直接砸入了该台泵车的驾驶室左侧。所幸29日当天为该展览的最后一日，观众已所剩无几，驾驶室里以及靠近出事泵车的展位上都没有三一的员工，并未造成人员伤亡。

疑声四起

《第一财经日报》记者通过知情人士获悉，该事故可能是因为三一重工配备的油缸设计失误而导致“断臂”。一般一台泵车的油缸有五六个，每段臂架都会安装油缸，一旦密封不好，空气就会进入到该产品中。当产品运行的时候，因为真空可能就会因为压力原因引发臂架速度的变化，从而使得产品移动的速度过快，并迅速下坠。

口径不一

有意思的是，三一重工数位人士对本次展览的事故原因分析并不一致。

昨天，三一重工总裁向文波向《第一财经日报》表示，这次三一重工在德国展览的出事原因，是因为技术操作失误造成的。但是，另一位三一重工人士则称，是因为操作人员在设计过程中，未考虑到长臂架与液压系统的承重匹配，从而出现了令人咋舌的一幕。而也恰恰在昨天，三一重工一位销售人员接到了公司内部群发的一封邮件，公司要求所有员工统一内部口径，其大致内容是要求大家知道这次事件是因为操作失误而引发的。

“三一断臂德国”事件发生后，国内工程机械界迅速引发了一场“讨伐”，众多业内人士指出三一“急功近利，给中国工程机械行业丢尽了脸！”，并且对三一刻意掩盖事故真相的不诚信行为表示愤慨。

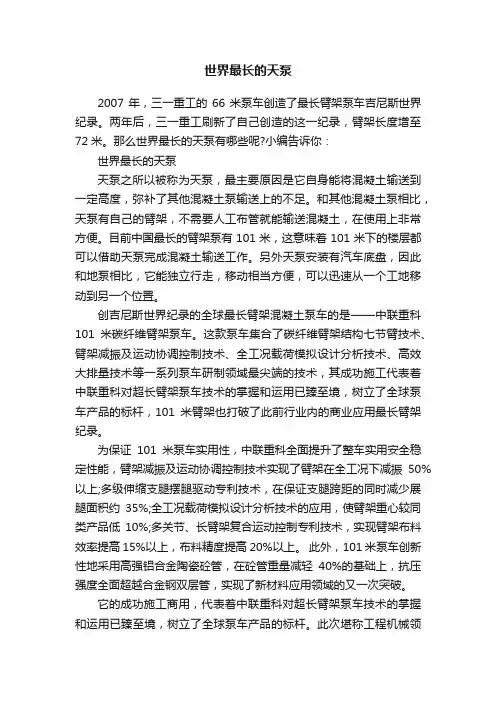

有专家分析到，66米泵车的制造更多的是一种商业炒作行为，起到广告宣传的功能，但是其本身并不具备很高的使用价值。目前我国国内建筑施工一般使用的泵车臂架长度范围是37~47米，很少会用到超过50米的泵车；并且臂架超过56米的泵车，车身长度将超过5桥，占地面积很大，很多工地无法满足这个要求。且臂架超过50米的泵车的价格也会呈几何级数攀升，对于很多企业来说，这样的价格很难承受得起。

三一重工 M泵车 M泵车配管明细

46M泵配管明细总台： 1、弯管150A 90°R400 2、直管150A× 3、弯管150A 45°R400 4、变形管150A—125A 5、直管125A× 6、直管 7、直管转塔： 1、弯管125A90°R260 2、弯直管125A45°R （125A 45） 3、直管 4、弯直管125A 45°×2 一臂： 1、弯管125A 90° R60（大弯头90°） 2、直管 3、直管 4、直管 5、弯管125A 90° R260（大弯头90°）二臂： 1、弯头125A 90° R260（大弯头90°） 2、直管 3、弯管125A 29° R385 4、直管 5、弯管125A 29°R385 6、直管三臂： 1、弯头125A 90° R260（大弯头90°） 2、直管3m 3、直管3m 4、直管 5、弯头125A 90° R180（小弯头90°）四臂： 1、小弯头90°R 2、直管3m 3、直管 4、直管 5、小弯头90° R 五臂： 1、小弯头90°R 2、直管 3、直管 4、直管3m 52M泵配管明细总台： 1、弯管150A 90°R 2、直管150A× 3、弯管150A 45°R 4、变形管150A—125A 5、直管125A× 6、直管150A× 7、直管125A×29°R 转塔： 1、弯管125A× 2、弯管125A×90°×260 3、直管125A× 4、双弯管125A ×90° +400 一臂： 1、大弯管 90° 2、直管125A× 3、直管 4、直管3m 5、直管 6、大弯头90° 二臂： 1、弯头 90°（大弯头90°） 2、直管3m 3、弯管 4、直管 5、弯管 29° 6、直管 7、直管 8、大弯头90° 三臂：

三一混凝土泵车结构认知(02臂架系统)

三一混凝土泵车结构认知（02臂架系统）三一混凝土泵车结构认知（02臂架系统），混凝土泵车在工程建设中有着不可替代的作用，随着需求越来越多，设备的维护保养也要随之跟上节奏，你真的了解你身边的这个大家伙吗？混凝土泵车主要结构分为以下几大部分：底盘、臂架系统、泵送系统、液压系统、电控系统。本文砼配商城售后服务人员主要介绍第一部分- 臂架系统。三一混凝土泵车结构认知（02臂架系统）臂架系统用途：完成混凝土的输送、布料并支撑整车，保证其稳定性。臂架系统组成： 1.布料杆（泵车配件臂架、液压油缸、输送管道、连接扣件） 2.砖塔（转台、回转机构、固定砖塔、支腿支撑）布料杆的折叠形式

三一混凝土泵车结构认知（02臂架系统） 1.回转型 2.“Z”型（或M型） 3. “S”型（或R型） 4.综合型臂架机构组成结构图布料杆的组成：三一混凝土泵车结构认知（02臂架系统） 1. 臂架 2.油缸 3.泵管 4.扣件（泵车配件管卡）

1.1泵车配件臂架 1.2泵车配件油缸

1.3泵车配件泵管砖塔

1.转台 2.回转机构 3.右前支腿 4.支腿支撑 2.1转台

转台上部用臂架连接套与臂架总成铰接，下部用高强度螺栓与回转支承外圈固连，主要承受臂架总成的扭矩和弯矩，同时可带动臂架总成一起在水平面内旋转。 2.2回转机构三一混凝土泵车结构认知（02臂架系统）回转机构它集支承、旋转和连接于一体，具有高的强度和刚性、很强的抗倾翻能力、低而恒定的转矩。它由高强度螺栓、回转支撑、液压马达泵车配件减速机、传动齿轮和过渡齿轮（有时无此件）组成。

三一泵车定期保养手册

三一混凝土输送泵车定期保养手册三一混凝土输送泵车定期保养手册三一重工股份有限公司

目录三一混凝土输送泵车维修及配件选购注意事项 (1) 定期检查表 (2) 设备检查履历 (17)

注意：请您随泵车妥善保存本手册，如果遗失本手册，请立即与我们当地服务人员联系。三一混凝土输送泵车维修及配件选购注意事项 1欢迎您使用三一重工混凝土输送泵车，并对您在工作中的大力协作表示衷心地感谢。 2 本手册敬告广大客户，混凝土输送泵车应使用三一重工提供的配件进行维修，凡是使用非三一重工提供的配件而引起设备的损坏及性能下降等设备故障,即使在保修期内,我公司将不承担保修责任。 3 严禁未经三一重工书面授权擅自对泵车结构及系统进行更改,包括更改安全压力、运行速度设定;改用大直径输送管或增加输送管壁厚;更改控制程序或线路;对臂架及支腿的更改等等，否则由此引起的后果本公司概不负责。 4三一重工本着“一切为了客户”的理念，以一流的技术和装备为您提供优质快捷的服务，当您的设备需要服务

时，请拨打三一重工服务热线：4008 87 8318（客户设备故障受理电话）、4008 87 9318（客户服务投诉电话），我们会为您排忧解难。 5当您的设备泵送时间达到本手册的规定时间，请您及时拨打三一重工服务热线并按照手册标准保养。每次保养完毕请您签字确认，并保存好有三一服务工程师签名的记录表，双方签字的检查记录表是您的保修依据，否则我公司将不承担保修责任。定期检查表

泵车运行50、250、500、1000、1500、2000小时，请拨打三一重工服务热线：4008 87 8318，我们将对您的泵车进行检查，并指导您进行相关保养。

浅谈混凝土泵车臂架系统故障诊断与维修

浅谈混凝土泵车臂架系统故障诊断与维修发表时间：2017-11-02T15:20:13.007Z 来源：《防护工程》2017年第14期作者：郑卉 [导读] 本文将结合实际情况对混凝土泵臂架系统常出现的故障的原因进行分析并提出有效意见。湛江吉城混凝土有限公司广东湛江 524000 摘要：在混凝土泵车的所有组成部分中臂架系统占有重要地位，是促使泵车完成输送工作的重要结构。混凝土泵车臂架的展开与收拢主要是依靠臂架液压缸来实现的，并达到将混凝土输送至施工现场指定位置的目的。本文将结合实际情况对混凝土泵臂架系统常出现的故障的原因进行分析并提出有效意见，旨在为今后的混凝土泵臂架故障诊断与维修工作提供宝贵经验。关键词：混凝土泵车；臂架系统；故障诊断；维修臂架系统作为混凝土泵车的重要组成部分主要是由连杆、液压缸、多节臂架、输送管以及各种连接部件之间相互铰接，从而形成一个可折叠、伸展自如的连杆机构，通过各个部件的协调工作实现臂架系统的伸展与收拢并发到输送混凝土的目的。本文将结合混凝土泵车臂架系统中较为容易出现故障的部位对在混凝土泵车故障的主要原因进行分析，以保证在混凝土泵车在施工过程中可以正常使用。一、臂架系统的结构臂架系统在进入工作状态后由操作人员对遥控器摇杆进行操作以实现对臂架系统的控制，通过系统内置的接收器接受由遥控器发出的信号并对多路阀组进行控制，使得臂架泵高压油途径多路阀与臂架平衡阀两大主要构件最终进入臂架液压缸，并通过臂架液压缸活塞杆的伸缩运动带动整个连杆机构的运作实现臂架的展开与收拢，以达到将混凝土运送至施工现场指定施工地点的目的，图1是臂架系统的主要结构。二、臂架系统故障的诊断、检修方法（一）臂架系统动作缓慢混凝土泵车在施工现场出现臂架系统运行缓慢时，通常会伴随着液压油温度升高的现象，会为施工进度带来一定影响[1]。由于混凝土泵车臂架系统结构过于复杂，使得在混凝土泵车臂架系统的运行过程中常会出现故障，致使混凝土泵车无法正常工作。相关的维修人员应结合混凝土泵车的工作原理以及出现事故时的现象，对混凝土泵车故障的具体原因进行分析。通常情况下，臂架运行缓慢主要与以下几点因素有关：臂架泵的工作状况与主溢流阀的压力调定值不符合相关规定及标准；臂架多路阀无法按照计划正常运行；臂架液压缸使用的液压油品质不符合相关指标；臂架液压缸内的液压油存在漏油现象；遥控器与接收装置之间的信号能否正常出传输；多路电磁阀组是否得电。因此，相关的检修人员应从以下方面着手，开展混凝土泵车的检修工作。在诊断过程中，施工人员可以通过检查操控信号、臂架多路阀及臂架泵来判定发生故障的具体部位。首先，在检查操控信号时应先打开控制系统钥匙发射机关并检查信号灯的颜色，若是绿色应按下启动按钮，使得系统进入摇动控制状态，然后由相关的维修人员对摇杆进行操作，然后对近控/遥控转换开关进行操作，即将臂架的控制模式从遥控模式切换成手控模式，在柴油机提升速度的状态下操纵多路阀近控手柄，同时观察臂架是否能够正常运动，若近控状态与遥控状态的故障相同则说明控制信号的发出与接收不存在问题。其次，在检查臂架多路阀时主要应从以下几个方面着手：检查旁通阀线圈是否得电正常，且电阻值符合相关规定与标准；检查多路阀的各路阀芯及电磁铁能否正常得电，是否存在卡滞现象，然后对多路阀手柄进行手动操作并观察动作是否存在卡滞现象；对多路阀中的溢流阀进行检查，查看压力值是否为34MPa，若是则工作正常；拆除三通流量阀并查看是否存在流量阀阻尼孔堵塞现象。最后在检查臂架泵时，应启动臂架泵并观察臂架泵的出油管道是否存在震动现象。若出现较大的震动现象则说明臂架泵滤芯可能存在堵塞现象。此外由于臂架泵出油管道中设置了有球阀泵车，因此相关维修人员应在检查臂架泵出油管道之前将球阀完全打开，且球阀的打开程度也会在一定程度上影响着臂架泵出油管道中出油量的大小，因此检修人员应对这一部分进行检查。若是活塞密封圈损坏导致的运行不畅，可以通过更换活塞密封圈恢复笔记爱系统的正常运行；若是由于多路阀电阻值可产生的运行不畅可以通过切断该部分电磁阀电源并调整电阻值流量；若是由于液压油污染导致的多路阀阀芯供油不畅应对比例电磁铁中的比例减压阀及三通流量阀等部件进行清理[2]。（二）臂架油罐逐渐收缩问题当混凝土泵车在正常运行中出现臂架油罐逐渐收缩首先应考虑油缸内的活塞密封圈是否损坏，若损坏更换活塞密封圈即可使混凝土泵车重新运转，若不是油缸活塞密封圈的问题，应考虑到臂架油缸中的平衡阀组是否存在问题，若是因没有将平衡阀组进行彻底封闭而引起的封闭腔液压油回流泄压问题，检修人员应拆除平衡阀组，检查阀组底部是否存在裂痕或其他可能引起泄露的空隙以及阀内液控单向阀中有无异物或阀芯、阀面之间的接触不良而造成的回流泄压状况。根据检查结果，若阀门底部存在裂痕应及时更换平衡阀组；若是单向阀出现问题则可以根据单向阀的实际情况进行修复工作或者更换单向阀。在维修结束后必须对平衡阀组的性能进行测试，在测试合格后才可以正式投入使用，否则会对混凝土泵车运行的稳定性产生一定影响[3]。（三）臂架一方不动作问题臂架一方不动作问题这种故障通常会发生在油缸上升、伸出过程中，受众多因素影响，具体的检修措施有以下几种：第一，对系统压力进行测定，检查压力值是否能够达到28MPa的额定值，若是额定值可以达到标准，则因对油缸的三位四通换向阀进行检查；随后通过手
