船舶焊接工艺
1．编制说明
1.1 目的
本工艺规定了船舶在建造过程中对有关焊工、焊接材料、焊接工艺和焊接程序以及焊接质量的要求。保证该船按期完工。
1.2 船舶的主尺度
总长：Loa=63.98m 垂线间长：Lbp=60.80m
型宽：B=14.20m 型深：D=4.80m
设计吃水：d=3.60m
1.3 船体的基本结构及建造方法
1.3.1 船体结构
本船为钢质全电焊焊接结构。结构形式为混合骨架式，泥舱区域的斜边舱为纵骨架式，机舱、艉舱、艏尖舱以及上层建筑均为横骨架式。全船在FR3、FR19、FR23、FR39、FR56、FR73、FR90、FR94、FR103处设有船底至上甲板，贯通两舷的水密横舱壁。甲板室共二层，依次是驾驶甲板和罗经甲板。
1.3.2 建造方法
根据生产施工场地和起重能力，对该船拟采用内场加工，分段场地装配焊接，形成平面分段，在船台（船坞）上组装成立体分段。上层建筑根据主船体的进度，制造成各层甲板室的立体分段，逐层进行船上安装。
2. 编制依据
2.1 中国船级社CCS颁发的2009版《钢质海船入级规范》；
2.2 中国船级社CCS 颁发的2009版《材料与焊接规范》；
2.3《中国造船质量标准》（CB/T4000—2005）；
2.4《船舶钢焊缝射线照相和超声波检查规则》(CB/T3177-94)；
2.5《船舶钢焊缝射线照相工艺和质量分级》（CB/T3558—94）；
2.6《船体建造原则工艺》；
2.7 本船设计有关要求。
3．所有焊接人员资格
在建造的船舶上进行电焊的焊工应持有由CCS船级社或其他等效船级社签发的焊工资格证书，所持证书应在有效期限内。焊工在船上的允许施工范围应在焊工合格证合格项目的覆盖范围内，不允许超范围焊接。适用的工作范围规定如下：3.1 持有Ⅲ类焊工资格证书，合格项目为SⅢV10、SⅢH10和SⅢO10的焊工，可从事厚度＞8mm的重要板结构的全位置焊接。
3.2 持有Ⅱ类焊工证书，合格项目为SⅡV10和SⅡH10的焊工，可从事厚度8～20mm的主要板结构的平、立焊和横焊。
3.3 持有Ⅰ类焊工证书，合格项目为SIF10的焊工，可从事厚度8～20mm的一般板结构的平焊。
3.4 持有高强度钢焊工证书者，可以从事相应类别的普通强度钢材的焊接。4．焊接材料的选用
4.1 凡用于船上焊接的所有焊接材料均应由CCS船级社认可的工厂制造证书，船厂应出示焊接材料合格证书及其它相关的技术文件。
4.2 本船船体结构所采用的焊接材料均应满足CCS船社级《材料与焊接规范》（2009）II级焊接材料要求。
4.3 本船船体结构所采用钢料必须是由CCS船级社认可的钢厂生产，材质证书应盖有CCS船级社印记。
4.4 本船所涉及的船用钢材的抗拉强度在400～490Mpa范围内的一般船体结构用钢，如CCSA 、CCSB、CCSD，焊接材料可按以下选取。
4.4.1 埋弧自动焊：焊丝H08A+焊剂HJ431、Φ3.0mm、Φ4.0mm、Φ
5.0mm。
4.4.2 CO2气体保护焊：焊丝TWE—711 Φ1.2mm药芯焊丝、JQ.YJ50. Φ1.2mm 药芯焊丝、RM-56 Φ1.2mm实芯焊丝。气体：CO2纯度99.9%以上。
4.4.3 手工电弧焊用焊条：J422、J427 Φ3.2mm, Φ4.0mm, Φ
5.0mm；
J506、J507 Φ3.2mm, Φ4.0mm, Φ5.0mm；
4.5 在下列情况时必须采用碱性低氢焊条：
4.5.1 船体大合拢时环缝对接缝和纵向构件的对接缝；
4.5.2 桅杆、铰链、甲板设备设备基座、系缆桩等承受强大载荷的舾装件及对所有承受高应力的部件；
4.5.3 艉管、艉柱本身的对接焊缝以及其它构件与其相连接的焊缝；
4.5.4 主机基座及其相连接的构件。
5．焊接材料的保管、发放和使用
5.1 进厂的焊接材料应由专职检验人员核对：生产单位、质量证书、牌号、规格、重量、批号、生产日期等，确认后方可入库。
5.2 手工电弧焊的焊条应干燥，药皮涂药均匀，无脱落，焊芯无锈蚀。
5.3 焊材存放库应通风良好，干燥。室温不低于18℃，相对湿度不大于60%；存放焊材的货架或垫木应离墙，支架离地面≥300mm,并做好明显标识。
5.4. 焊条在发放给焊工使用前应经过烘干，烘干的要求如下：
5.4.1 对于酸性焊条，应经70～150℃烘焙一小时，如包装完好，未受潮的酸性焊条，可不必烘焙；
5.4.2 对于碱性焊条烘焙要求严格，在发放使用前，必须经350℃下烘焙2小时，然后在100～150℃下保温一小时使用；
5.4.3 埋弧自动焊焊丝，CO2气体保护焊焊丝要求表面无锈蚀、油渍等杂物，埋弧自动焊焊剂要求干燥，使用前应经300—350 C烘烤2小时。
5.4.4 低氢型焊条使用前应经300—350℃烘烤2小时，施工时应存放于保温筒内，低氢型焊条一次领用量应不超过半个工作日使用量。
5.4.5 烘焙时，焊条堆放一般为1~4层，不能太厚，防止焊条受热不均匀和便于潮气的排除。
5.4.6 发放给焊工使用的焊条数量应给予控制，碱性焊条一次不超过4小时的用量；酸性焊条和焊剂一次不超过当班的用量。领出后用不完的焊条应送还烘房重新烘干。
5.4.7 在现场使用时，焊工应使用木制焊条盒或焊条保温筒。
5.4.8 CO2气体保护所用的CO2气体纯度应≥99.5%，气体内的压力低于10Mpa 时，应停止使用。
6. 焊前准备工作
6.1 焊条的烘焙见本焊接工艺的5.4条之规定；
6.2 坡口的制作；
6.2.1 凡要求焊透的焊缝，当其厚度≥6mm时均要开坡口。该船采用刨边机和碳
弧气刨来制备坡口，在碳弧气刨制备坡口时采用直流电源反接极，碳棒直径可按下表规定选择。
6.2.1.1 用于碳弧气刨的压缩空气压力，一般为0.6～0.8Mpa；碳刨电流与碳棒直径有关，一般为碳棒直径的40～50倍。
6.2.1.2 焊缝正面刨槽深度，约为母材厚度的一半，焊缝反面的刨槽深度以彻底清除焊根为原则。
6.3 对接焊缝拼接端面和沿接缝两侧各宽15mm的表面及角焊缝的施焊面在焊接前应清除水、锈、氧化物、油污、泥灰及熔渣等污物，如涂有涂料也应清除。
6.4 如在潮湿气候下焊接时，则应用氧乙炔焰烘干焊缝周围的露水。
6.5 重要构件的接缝应用风动砂轮，钢丝轮进行清理，直至呈现出金属光泽。
6.6 经装配、清理后焊缝如未能及时焊接而受潮湿生锈时，应重新清理。
6.7 碳刨加工坡口接缝，如槽中有粘碳，应将粘碳刨净。
6.8 CO2气体保护焊时，如风力过大（﹥5级）应加挡风屏障。
6.9 装配和定位焊的规定
6.9.1 钢板对接头装配的错边量不应超过0.1t且不大于3mm，（t为较薄板的厚度）。
6.9.2 定位焊焊条应与正式施焊的焊条相同；
6.9.3 在保证焊件相对固定的前提下，定位焊的数量应减少到最少；
6.9.4 定位焊的厚度应不小于根部焊缝的厚度，长度不小于较薄板厚度的4倍或不小于50mm（两者取其较小者）；
6.9.5 定位焊尽可能焊在坡口的反面、型材的内缘和单面连续焊的另一边。定位焊不应焊在焊缝交叉点，应与交叉点间隔10倍板厚以上的距离；
6.9.6 定位焊不得有裂纹、气孔、夹渣等缺陷；
6.9.7 十字交叉焊缝处的定位焊离开交叉点30mm左右；
6.9.8 构件一面连续焊，另一面间断焊时，定位焊应在间断焊一面；
6.9.9 定位焊时不能随意在外板及构件上引弧。
6.10 埋弧自动焊的焊缝，其两端必须配置引弧板和熄弧板，其材质和坡口形式与衬焊工件相同。
6.11 焊前预热的规定：当焊接含碳量大于0.23%的船用铸钢件时，在焊前应将工件预热至100～150℃，焊后用石棉布包裹缓冷。
7 对上道工序的要求
7.1 所有部件装配前均应用有效工具清除焊缝及焊缝两侧的有害杂质，如：油、锈、水、污泥等。
7.2 坡口加工应准确定位，装配合拢时应符合线型要求，不宜强制成型，以避免构件内部存在较大应力。
7.3 对电焊不能施焊部位装配应加工艺板，以便电焊进行单面施焊时，保证焊缝质量。
7.4 气刨时，刨槽与深、浅、宽、窄应均匀一致，允许误差2mm，焊缝刨槽与焊接中心允许误差±2mm。
7.5 碳弧气刨去除定位焊和马脚时，应保证母材不受损伤。
7.6每一工序完工后应进行自检、互检、专检，合格后方可移交下道工序，严格检验上道工序的安装质量。
8. 焊接方法
8.1 埋弧自动焊，凡板厚δ≥6mm，能直接采用埋弧自动焊施焊的对接焊缝均采用埋弧自动焊施焊。
8.2 CO2气体保护焊，不能采用埋弧自动焊施焊的对接焊缝及主要构件角焊缝均采用二氧化碳气体保护焊施焊。
8.3 凡不能采用埋弧自动焊，CO2气体保护焊施焊的焊缝均采用手工电弧焊施工。
8.4 强受力构件焊缝规范规定需采用低氢型焊条施焊的部位及某些有特殊要求部位均采用低氢型焊条施焊。
9 焊接工艺参数
9.1 对接焊缝
9.1.1 埋弧自动焊（见表1）
9.1.2 CO2气体保护焊(见表2)
9.1.3 手工电弧焊(见表3)
9.1.4 表2、表3均为平焊参数。
9.1.5 对接焊缝定位焊间距为250-300mm，焊点长度30-40mm。
10 船体建造的焊接总程序
10.1 船体建造方案：分段建造、船台（坞内）合扰。
10.2 船体焊接总程序
10.2.1 船体的舱壁板、甲板板、外板、内底板拼装对接焊。
10.2.2 T形部件角接焊。
10.2.3 纵横构架的十字焊缝。
10.2.4 纵横构架与壳板间角接焊缝。
10.2.5 甲板边板与舷顶列板，内底板（底边舱斜板）与外板间角接焊缝。10.2.6 船台（坞内）大合扰对接焊缝及构架角接焊缝。
10.2.7 上层建筑根部焊缝。
10.2.8 甲板机械、耙吸挖泥设备、舾装件及各类基座焊接。
11 船体焊接工艺要求
11.1 材料碳当量Ceq大于0.45%时应焊前预垫,焊后复盖石棉灰保温.
11.2 有缺陷的定位焊应在施焊前清除干净。
11.3焊缝末端收口处应填满弧坑，以防止产生弧坑裂纹，埋弧自动焊一般应使用引弧板和熄弧板。
11.4 进行多道焊时，在下道焊接之前，应将前道焊渣清除干净。
11.5 对有焊透要求的焊缝，封底焊前应清根（埋弧自动焊另行规定）。
11.6 在去除临时焊缝、定位焊缝、焊缝缺陷、焊疤和清根时，均不应损伤母材。
11.7 分段端头处构架与板间角接焊缝，应留出300—500mm暂不焊，待分段在船台（坞内）合扰后再焊。
11.8 所有构件切口处角接焊缝均需包角。
11.9 不同厚度钢板对接处，若厚度差≥4mm，厚板边缘应削斜处理，削斜长度为厚度差的4倍。
11.10 船体下列部位的角接缝应采用双面连续焊：
11.10.1 风雨密甲板和上层建筑外围壁边界的角焊缝（包括舱口围板和其它开口处）；
11.10.2 液舱和水密隔离空舱的所有角焊缝；
11.10.3 艉尖舱内所有结构的角焊缝，包括舱壁、扶强材的角焊缝；
11.10.4 液舱内所有的搭接焊缝；
11.10.5 船艏0.25L区域内，肋板和纵桁与船底板连接处的所有角焊缝；
11.10.6 船体所有主、次构件的端部和肘板的端部与板材的角接缝；
11.10.7 厨房、配膳室、洗衣室、浴室、卫生间和蓄电池室等处的边界焊缝；11.10.8 有水密、油密要求的部位。
11.11 各种结构采用断续焊或单面连续焊时，则构件端部应按下述规定进行双面
连续加强焊。
11.11.1 肘板趾端的包角焊缝长度应不小于连接骨材的高度，且不小于75mm。
11.11.2 型钢端部，特别是短型钢的端部削斜时，其包角焊缝的长度应不小于型钢的高度，且不小于削斜长度。
11.11.3 各种构件的切口、切角和挖孔焊的端部处，以及其他构件的垂直交叉连接处的包角焊，当板厚大于12mm时，包角焊缝的长度应不小于75mm，板厚小于或等于12mm时，其包角焊缝长度不小于50mm。
11.11.4 各种构件对接接头的两侧均应有一段对称的角焊缝，其长度应不小于75mm.。
11.11.5 全船焊接施焊过程中，应严格按照本船《焊接规格表》施焊，其焊缝尺寸不得随意增大或减小。
11.12 当船体构件采用挖孔间断焊时，孔的两端应呈圆弧形，并应光滑。但在下列位置处，不准开孔。
11.13 在肘板趾端的应力集中区域内。
11.14 与主支承构件相交时，其主肋骨、纵骨及扶强材等的相交处两侧至少各300mm范围内。
11.15 当构件穿过水密性或油密舱壁时，舱壁上的贯穿孔应按CB*3182—83要求设置密性补板；在密性焊缝一侧距舱壁100mm处的贯穿构件上切割R15水密包角焊半圆孔，从半圆孔到舱壁处为包角双面连续角焊缝，以确保舱壁的密性。11.16 T形部件焊接。
11.16.1 T形部件角焊缝采用CO2气体保护焊或手工电弧焊焊接，焊接材料为CO2药芯
11.16.2 焊缝外形应等角、均匀、不得有焊瘤、夹渣、气孔、严重咬边（咬边深度﹥0.5mm）,未熔合等缺陷存在,焊后清除飞溅、渣壳。
11.16.3 部件焊接结束后应校正平直，曲线部位与样板、样条外形偏差≤2mm。
12 主船体分段焊接
12.1 分段拼板对接焊缝除曲率较大埋弧自动焊不能施工处除外，全部采用埋弧自动焊施焊。
12.2 其余对接焊缝及角焊缝采用CO2气体保护及手工电弧焊施焊，焊接材料为CO2药芯焊丝及J422、J427、507。
12.3 分段焊接应先焊对接焊缝，再焊角焊缝；角焊缝应先焊立角焊，再焊平角焊，并应尽可能由双数焊工由中间向两侧及首尾对称施焊。
12.4 主甲板边板与舷侧顶列板间焊缝为开坡口深熔焊，甲板边板双面45°坡口留根2mm，施焊时必须保证彻底焊透。
13 甲板室分段焊接
13.1 各组纵、横向围壁均制成平面分段焊后校平。
13.2 以上层甲板为基准拼板埋弧自动焊并在胎架上划线，装焊甲板骨架及纵、横向围壁平面分段。
13.3 拼板焊接全部采用埋弧自动焊，骨架与板间焊缝及各组围壁间焊缝尽量采用CO2气体保护焊。
13.4甲板需有效固定在胎架上。
13.5 围壁接缝要求平整交滑，无明显缺陷，所有飞溅需打磨干净。
14 分段在船台（坞内）合扰时大接头焊接
14.1 船体大合扰对接缝焊接质量对船体强度起着极其重要的作用，因此大接头
的缝口间隙（陶瓷衬垫、单面焊双面成型）及焊缝坡口（单面坡口焊后背面清根封底焊），必须准确，施焊须十分谨慎认真。
14.2采用背面碳刨清根施焊时，碳刨槽口宽度为8-10mm，深度为清根至主焊缝金属出露。
14.3 对接缝施焊前坡口两侧各30mm范围内应彻底清除油、锈、水、氧化铁等杂物。
14.4 环缝外侧间隔500mm用马板加强，用以控制焊接变形。
14.5 大合扰缝施焊人员必须持有相应等级资格证书。
14.6大合扰缝需采用双数焊工按相同焊接参数对称施焊。
14.7大合扰缝焊接程序为舱内先焊纵向构件对接缝，再焊环形对接缝，最后焊构架与船壳板间角焊缝，舱内焊接结束后，外板外侧碳刨清根封底焊。（单面焊双面成型除外）
15 确定焊接程序的基本原则
焊接程序是保证船体结构质量的一项工艺措施，由于焊接的固有特性，船体焊接存在着焊接应力和变形，为了减少焊接应力和变形，需要正确地制定和实施焊接程序，达到预期的效果。
15.1 先焊接不致对其他焊缝收缩形成刚性约束的焊缝。每道焊缝焊接时保持其一端有自由收缩的余地;
15.2 由于焊缝横向收缩较纵向收缩大,在外板焊接时先焊端接缝,再焊边接缝,最后焊齐头的横接缝;
15.3 骨架与板缝的焊接，应先焊接板缝，后焊骨架间的对接缝，最后焊骨架与板的角接缝；
15.4 分段的焊缝应多人对称焊接，从分段中央开始，向四周扩展的焊接程序；
15.5 焊接总段的大合拢接缝，应采用使中和轴两侧均匀收缩的对称焊接程序；
15.6 大力推广高效焊接，减少焊接应力和变形，如CO2气体保护、垂直自动焊、埋弧自动焊、氩弧焊等。
15.7 控制焊接线能量，角焊缝严格按焊接规格表执行，不允许超标,禁止大电流,粗直径焊条和拉弧,跳弧的焊接方法,平角焊不允许过度偏向板材.
15.8 船体外板、甲板的对接焊缝，当板缝错开时，应先焊横向焊横，后焊纵向焊缝；当对接焊缝并列时，先焊纵向焊缝，后焊横向焊缝。
15.9 凡具有对称轴的焊缝组，均应由双数焊工以相同工艺参数同时进行对称焊接。
15.10 构件中同时存在对接焊缝和角接焊缝时，应先焊对接焊缝，后焊角接焊缝。
15.11 所有骨架的十字角接焊缝及构件与板的角接焊缝均为从中向左右，从中向首尾由下至上，由里至外逐格焊接方法施焊，长焊缝应采用分中逐步退焊法施焊。
15.12 焊接顺序图例
15.12.1 板列拼接的焊接顺序如图1所示：
15.12.2 甲板部位的焊接顺序如图2所示：
15.12.3 纵舱壁和横舱壁的焊接顺序如图3所示：
15.12.4 船体内部构架焊接顺序如图4所示：
15.12.5 主机座焊接顺序如图5所示： 15.12.6 型交叉对接缝的焊接顺序如图6所示： 15.12.7 十字型交叉对接焊缝的焊接顺序如图7所示：
图示1，板列拼板的的焊接顺序
图示2, 甲板部位的焊接顺序
图示3, 纵舱壁和横舱壁的焊接顺序
图示4, 船体内部构件焊接顺序
(a) (b) (c)
(a)主机座焊接顺序 （b ）每条焊缝的顺序 （c ）机座与內底板角焊缝的焊接顺序
图示5，主机座焊接顺序
图示6，T 型交叉对接缝的焊接顺序
图示7，十字型交叉对接焊缝的顺序
16 焊缝质量检查和无损探伤。 16.1 焊缝检验标准
16.1.1 外观检验按照GB999-82《船体焊缝表面质量检验标准》。
16.1.2 无损检测按照GB/T3558-94《船舶钢焊缝射线照相工艺和质量分级》和GB/T3559-94《船舶超声波检查工艺和质量分级》。
16.2 角焊缝外形应等角、均匀、不得有焊瘤、夹渣、气孔、严重咬边（咬边深度﹥0.5mm ）、未熔合等缺陷存在，焊后清除飞溅、渣壳。
16.3 焊脚尺寸应严格按规定焊接，最小不允许小于0.9K ，并应保持等焊脚。 16.4 对接焊缝X 光射拍片数量按CCS 船级社《材料与焊接规范》第3篇相关规定执行。
16.5 射线照相拍片数量，位置应提供无损探伤片位图并经CCS 认可。 16.6 船中0.6L 范围内强力甲板与外板拍片数量。
船中0.6L 区域强力甲板和外板与拉线拍片数N 一般按下式计算：
N=0.25(i+0.1W T +0.1W L )
式中：i —船舯0.6L 范围内纵、横向对接缝交叉处的总数。
W T—船舯0.6L范围内端接缝的总长，m
W L—船舯0.6L范围内分段合拢纵向对接缝的总长，m。
其余部位对接焊缝检查量一般不大于0.1N。
16.7 艏艉部外板对接焊缝X光射线拍片数量按中部0.6L范围拍片总数的10%计取。
16.8 泥舱区域纵骨每10个对接接头抽拍1张X光片。
16.9 艏艉区域主甲板、横舱壁板的对接焊缝十字交叉处按20%抽拍。
16.10 X光射线拍片的验收等级。
16.10.1 船中0.6L范围内强力甲板及外板焊缝质量按CB/T3558—94Ⅱ级验收。
16.10.2艏艉部外板及艏艉区域主甲板、横舱壁板的焊缝质量按CB/T3558—94 III级验收。
16.10.3 其余片位焊缝质量按CB/T3558—94Ⅳ级验收。
16.11 当无损检测发现焊缝内部有不允许存在的缺陷，并认为该缺陷有可能延伸时，则应在其延伸方向增加检测范围，直至达到邻近合格的焊缝为止。
16.12 X光射线拍片操作者及评片者都必须持有CCS船级社认可的船舶无损检测II级或II级以上船舶无损检测资格证书。
17 结构焊缝缺陷的修整规定
17.1 焊补前，应将焊补处及其两旁20mm—30mm范围内的表面清理干净。
17.2 缺陷焊补应采用较小直径焊条（焊丝）和较小电流。
17.3 对长度超过1m的焊缝缺陷进行焊补时，应采取合理的焊接程序。
17.4 焊接缺陷的清除和焊补一般不允许在带压或背水的情况下进行。
17.5 焊瘤的修整应用气刨或批铲方法，使焊缝边缘平滑。
17.6 咬边及弧坑应用焊补修整。
17.7烧穿处必须从两面焊补，先在一面焊补后，另一面刨槽封底焊补。
17.8气孔、夹渣、未焊透应清除合部缺陷后开出相应坡口进行焊补。
17.9焊接施工中若发现裂缝应停止该工件的焊接，并用碳刨清除裂缝，裂缝清除应彻底并应向两端适当延长（一般为150-200mm）。
船体焊接技术要求
船体焊接工艺 1、手工单面焊双面成形 手工单面焊双面成形是借助开有坡口的接缝处留一定的间隙，并在反面垫衬开有成形槽的铜板，在进行单面手工焊的同时强制反面成形的一种工艺方法。手工单面焊双面成形一般用于焊缝背面难以进行刨铲焊根和封底焊的接缝，如球缘扁钢对接等，也可用于大接缝中局部甲板、平台及内底板的对接。 采用手工单面焊双面成形工艺时，应采取如下工艺措施： （1）板厚≥4mm时应沿接缝开出不留根的V形坡口，间隙约4~6mm； （2）接缝背面平整，焊接前用活络托架或铁楔等将铜垫固定于接缝背面并在焊接过程中保持铜垫与工件的紧贴； （3）第一层打底焊缝是焊缝反面成形的基础。焊接时宜采用直径较小的焊条（3~4mm）进行短弧焊接，电弧在间隙中逐渐前移，并使接缝两边边缘熔合良 好。当一根焊条焊完后，应迅速更换焊条，在弧坑前方约10mm处引弧，逐渐 过渡到弧坑处，以防止焊接接头产生未焊透及焊缝背面成形产生凹陷及焊瘤等 缺陷。 2、立焊向下焊（即“下行焊”） 立焊向下焊是采用专用的立焊向下焊焊条，对垂直位置的焊缝由上向下进行手工电弧焊的一种工艺方法，特加适宜于薄板的垂直焊缝焊接，也可用于船体结构中不重要部位的垂直焊缝和立对接焊缝的打底焊。采用立焊向下焊工艺时，工作效率高，焊缝美观，焊接变形小。 当进行立焊向下焊时，焊接电流应稍大些，焊条应向下倾斜，使焊条与下垂直面形成35°～85°的夹角。运条一般不作横向摆动，直拖而下或作微小摆动，以壁免淌渣现象。当装配间隙较大或需要较大的焊脚尺寸时，也可采用多层焊。 3、船台装焊中单面焊双面成形工艺方法的应用 船体大合拢时的内底板、甲板等对接缝，当采用单面焊双面成形工艺时，可省去仰焊封底焊缝的刨槽和施焊，显著提高生产效率和改善劳动条件。船体大合拢时甲板、内底板对接采用单面焊双面成形方法的工艺措施如下：
关于焊接技术论文船舶焊接工艺论文
关于焊接技术论文船舶焊接工艺论文 关于焊接技术教学的几点尝试 【摘要】:当前,无论是中等职业学校的职业教育,还是农民工的职业培训,让参训者掌握一门实用技术,这对于提高他们就业的能力是 非常重要的。焊接技术作为一门通用技术、实用技术,如何根据学员的实际情况,采用何种教学方法,才能在较短的时间内,达到教学目的,这是摆在每个专业课教师面前的一个重要课题。本文就自己多年的教学实践,就焊接技术如何进行教学,提高学员职业技能,谈一点自己的体会。 【关键词】:焊接技术模块教学兴趣小组 《焊接技术》是一门培养学生全面掌握焊工所需要的工艺理论与实际操作知识的专业课。对于初学者来说,专业课枯燥、难懂,许多同学一接触专业课,就产生了厌学情绪,以致影响了整个学习过程。因此,作为专业课教师在教学中要提高学生的学习兴趣,消除他们的畏难心理,让学生在最短的时间内,用最有效的方法获得原来不知道的知识,并能运用所学的知识解决实际问题。针对以上这种状况,如何在有限的课时内讲完教学大纲规定的全部教学内容,如何使学生在较少的学时数内,学会应掌握的焊接理论知识,这就要求专业课教师必须适当 的教学方法达到教学目的。 一、明确并优化教学目标
教学目标是教师从事教学工作的指针。因此,任何一名教师要想取得良好的教学效果,就必须明确教学和发展的目标,了解学生的准备状态,把教学任务条理化、具体化。例如,《焊工技术》的教学大纲中任务和目标是:使学生获得焊接技术的基本理论知识,具备能独立完成常见的金属材料的焊接操作。所谓掌握基本的理论知识,即基本的焊接方法及常用的焊接工艺参数等等,这都是通过课堂老师的讲授使学生明白在什么条件会“做”什么,才算达到本课程的教学目标。 二、以教学目标为中心,合理的处理并优化教材 围绕教学目标的全面性、层次性、激励性,可行性,然后就可以客观科学的处理并优化教材,这其中包括两层含义:第一,分析教材中主要的和本质的东西,即准确的把握教学重点和观点,哪些内容是学生应该了解的,哪些内容是学生必须要掌握的。第二,准确把握大纲和教材的要求,做到既不流于肤浅又不无限延伸。例如《焊接技术》,作为专业课的老师,依据教学大纲,编写教案时,必须明确学完这门课后应使学生了解: 1、常用的焊接设备及常用焊接方法的原理、基本特点及应用。 2、焊接时的冶金过程。 3、焊前预热,焊后缓冷、后热,焊后热处理。 4、焊接应力与变形产生的原因。
船舶电焊工
船舶电焊工 工种定义：利用电弧的高温热能或电流.通过液体溶渣所产生的电阻热能和焊接材料将船体或管子、舾装金属零、部件进行溶化焊接。 适用范围：在船舶建造与修理中.用手工电弧焊、埋弧焊、气体保护焊、电渣焊等方法，对船体结构、管系、船用锅炉及压力容器和舾装零、部件进行焊接。 等级线：初、中、高 学徒期：二年.其中培训期一年.见习期一年。 初级船舶电焊工 知识要求 1.电焊基本原理和电工基础知识。 2.船舶建造常用钢材及焊接材料的分类、名称、规格牌号及使用保管方法 8.常用焊接设备的型号规格、结构、工作原理和使用规则。 4.船体结构名称。 5.船舶焊缝代号的表示方法及其含义。 6.焊缝质量要求和焊接缺陷种类、产生原因及其防止方法。 7.船体结构焊接程序一般原则。 8.二氧化碳气体保护焊基础知识。 技能要求 1.酸、碱性焊条操作技术。
9.二氧化碳气体保护焊操作。 8.埋弧自动焊操作。 4.重力焊及下行焊条操作。 5.达到中国船舶检验局《焊工考试规则》中Ⅱ类焊工操作技术水平，并考核合格。 6.按构件材料的类别、厚度、坡口型式.正确选择焊条（焊丝）直径、焊接电流、焊接速度等工艺参数，并做好焊前准备工作。 7看懂船舶焊缝代号、正确执行焊接工艺规程。 8.常见焊接缺陷的分析及处理。 9.正确使用并维护保养焊接设备。 工作实例 1.船体底部、舷侧、甲板、舱壁、上层建筑等分段焊接.艏艉肋板、水密肋板的焊接、船体结构的各种纵横构架角焊缝焊接。 2.管子、法兰的角焊接.船名、标志、水尺线的焊接 8.船舶舾装件和舭龙骨焊接、锚链筒、锚唇的焊接.各种密性箱柜的焊接。 4.平焊对接缝的双面焊接及带衬垫单面焊接。 5.二氧化碳气体保护焊非水密构件和角焊的焊接。 中级船舶电焊工 知识要求 1.常用焊接设备（交、直流电焊机、二氧化碳气体保护焊机、弧
船体分段焊接机器人设计依据
船舶构件是船舶的主要支撑构件，有成千上万个零件构成。构件的装配与焊接是造船的主要任务之一，船体装配和焊接的工作量，占船体建造总工作量的75％以上，其中焊接又占一半以上。故焊接是造船的关键性工作，它不但直接关系船舶的建造质量，而且关系造船效率。近代造船技术的发展过程是由手工操作向机械化、自动化迈进的过程。自50年代起，船体建造用焊接取代了铆接，使船体建造由过去长期使用的零星散装方式改进为分段装配方式，大大提高了造船效率。焊接方法从全手工焊接发展为埋弧自动焊(见埋弧焊)、半自动焊、电渣焊、气体保护电弧焊。自60年代中期起，又有单面焊双面成形、重力焊、自动角焊以及垂直焊和横向自动焊等新技术。焊接设备和焊接材料也有相应发展。由于船体结构比较复杂，在难以施行自动焊和半自动焊的位置仍需要采用手工焊。结合焊接技术的发展,自60年代起,在船体部件和分段装配中开始分别采用 T型材装焊流水线和平面分段装焊流水线。T 型材是构成平面分段骨架的基本构件。平面分段在船体结构中占有相当的比重，例如在大型散装货船和油船上，平面分段可占船体总重的50％以上。平面分段装焊流水线包括各种专用装配焊接设备，它利用输送装置连续进行进料、拼板焊接以及装焊骨架等作业，能显著地提高分段装配的机械化程度，成为现代造船厂技术改造的主要内容之一。 充分认识船舶构件在船舶建造中的作用，合理选择船舶结构用的材料，利用合理的焊接方法，制定焊接工艺，同时指导生产实践，作为船舶建造的生产指导书。 “产品的质量是企业的生命”,良好的船舶建造质量是保证船舶安全航行与作 业的重要条件,船体的结构强度要求焊缝保证一定的强度,能承受强风浪的冲击,如果焊接接头存在严重的焊接缺陷,在恶劣的环境下,就有可能造成部分结构断裂;甚至引起断船沉没的重大事故.据对船舶脆断事故调查表明,40%的脆断事故是从焊缝缺陷处开始的"笔者所接触的船厂,在造船质量方面存在的主要问题就是焊缝质量的缺陷.因此,焊接质量检验尤为重要,做到及早发现焊接缺陷,对焊接接头的质量做出客观的评价;把焊接缺陷限制在一定的范围内,以确保船舶航行安全和水上人命财产安全" 焊接缺陷的种类较多,按其在焊缝中的位置不同,可分为外部缺陷和内部缺陷。常见的焊接外部缺陷有:焊缝外形尺寸和形状不符合要求!咬边!焊瘤!弧坑!表面气孔!表面夹渣及焊接裂纹等;内部缺陷有:气孔!夹渣!焊接裂纹!未焊透等"在船舶建造过程中,影响焊接质量的因素很多,如钢材和焊条质量,坡口加工和装配精度,坡口表面清理状况及焊接设备!任何一个环节处理不当，都会产生焊接缺陷,影响焊缝质量。但是最主要原因也是最可以人为控制的焊接工艺参数，应当合理选择焊接工艺，不断开展焊接工艺评定工作，提升船舶构架以及船体的连接强度。 船舶焊接技术是船舶工业的主要关键工艺之一，船舶焊接技术的进步推动了造船技术的发展，同时造船技术的发展也促进了焊接技术的发展。 进入新世纪以来，世界经济稳定增长，航运业持续发展，世界造船市场呈现兴旺势头；科学技术也在飞速发展，许多先进制造技术在造船领域得到应用，现代造船技术正朝着高度机械化、自动化、集成化、模块化、计算机化方向发展。在计算机技术快速发展的今天，CAD/CAM技术得到广泛的应用，目前世界上许多重要的造船企业都在加快CIMS技术的开发和应用，世界上几乎所有重要的企业都在不同程度地推进本企业内部的网络化建设。在日本、韩国的先进造船企业中，对现代生产管理模式探索和创新的效果非常明显，造船模式正在由集成制造
船舶建造工艺(大合拢)
船舶建造工艺（大合拢阶段）
一、目的 本指导书阐明了公司船舶建造大合拢作业从坞内水平船台合拢从基线勘划、船台设置、分段定位，分段合拢直至船舶下水全过程各有关工序的控制要求，以确保船舶建造符合规范及精度要求，满足用户的期望。 二、适用范围 本指导书适用于公司船舶建造大合拢作业全过程。 三、职责 3.1 设计所提供船舶建造过程中必需的图纸及原则工艺，解决船舶合拢过程中技术图纸问题，必要时提供处理措施； 3.2 工程管理科负责提供分段精度测量数据； 3.3 大合拢工区参与对分段的验收，对大合拢各个施工过程进行控制，,并配合完成船东及船检必检项目的报验； 3.4 船舶工程部负责编制关键分段的总组或定位工艺，解决现场工艺问题，协调各工序的施工，参予合拢精度管理； 3.5 检验科负责对分段总组及合拢的质量进行跟踪检验； 3.6 安全管理科负责对船体分段合拢全过程施行安全管理及监控； 四、二、实施 根据船舶在大合拢过程中的关键工序识别，主要从以下六个方面进行控制： a. 龙骨变形量控制； b. 分段总组及无余量切割精度控制； c. 分段二次定位的控制； d. 舱口主要尺度控制； e. 舱口围定位精度控制； f. ABXX分段定位精度控制。 4.1 龙骨变形量控制 4.1.1 设计所根据船体结构形式和分段划分及大于船舶总重量一定系数（船体所有结构、设备、设施和施工中所需的所有辅助性设备、设施在内的重量）的估算吨位为依据，绘制船台布墩图。船台布墩应考虑结构型式，布墩应避开舱室放泄塞、外板标记等位置，对于机舱区域、龙骨和舷侧区域、货舱近艏下水前需压载区域、艏部瘦狭区域均要加密布墩。 4.1.2 大合拢工区须按下列要求进行控制： a. 熟悉船体底部结构图和船台布墩图及有关施工工艺要领，在船台基面勘划出船台中心线和假定中心线、水底段大接头位置线和区域基准分段肋检线、所有布墩位置线，在船体外形轮廓线
第八章典型船体结构的焊接工艺
第八章典型船体结构的焊 接工艺 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
第八章典型船体结构的焊接工艺第一节船体钢材的焊接性 焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。 一、船用碳素钢的焊接性 船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。无需采取特殊措施。 二、船用低合金钢的焊接 船用低合金钢的焊接性能也较好，不需采取特殊措施。但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。 第二节船体结构焊接工艺基本原则一、焊接程序的一般原则 选择并严格执行焊接程序可减小结构变形和内应力。一般原则：
1、外板、甲板对接缝： ○1错开板缝：先横向焊，后纵向焊； ○2平列板缝：先纵向焊，后横向焊。 2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。 3、整体或分段建造时：从结构中央向左右、前后对称焊接。 4、有对称中心线的构件：双数焊工对称焊。 5、手工电弧焊长缝：分段退焊或分中分段退焊。 6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。多层焊各层方向相反，接头错开。 7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。 8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。
9、应力较大的大接缝：焊接过程不能中断，应连续完成。 10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。 二、焊接材料使用范围的规定 重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）： ○1用低合金钢建造的所有船体焊缝； ○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝； ○3船壳冰带区的端接缝和边接缝； ○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝； ○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架； ○7主机座及其相连接的构件； ○8艏柱、艉柱、艉轴架。 三、角接焊缝端部加强焊的规定 间断焊和单面连续焊的角焊缝：应在端部一定长度进行双面连续焊。 ○1组合桁材、强横梁、强肋骨的腹板与面板在肋板区域内应为双面连续焊。
船体结构焊接修理作业指导书
船体结构焊接修理作业指导书 4.1焊接前的准备 4.1.1构件的坡口、装配次序、定位精度及装配间隙应符合工艺要求，并应避免强制装配，以减少构件的内应力。若焊接坡口或装配间隙过大应按规定修正后再施焊。 4.1.2施焊前焊缝坡口区域的铁锈、氧化皮、油污和杂物等应予清除，并保持清洁和干燥。 4.1.3涂有底漆的钢材，如果底漆对焊缝的质量有不良的影响，则在焊前将底漆清除。 4.1.4当焊接必须在潮湿，多风或寒冷的露天场地进行时，应对焊接作业区域提供适当的遮敝和防护措施。4.2焊接工艺要点 4.2.1船体重要部位的焊接须由经船级社认可的焊工进行。 4.2.2普通结构钢在0C以下施焊时应使用低氢型焊条。当环境温度低于—5C时必须经过专门的工 艺要求采用预热或缓冷措施，以防焊件内产生冷裂缝和不良组织。 4.2.3 当母材的碳当量： C eq0.41>% 时(C eq=C +Mn/6+ (C叶Mo+V)/5+(Ni+Cu)/15 ), 应对焊件进行预热； C eq>0.45%时，焊后应对焊件进行热处理。 4.2.4所焊结构刚性过大、构件板厚较厚或焊段较短时，焊件应进行预热。 4.2.5船体结构的焊缝应按焊接程序进行，焊接时尽量地使焊接部分自由地收缩。对较长的焊缝应尽可能从焊缝中间向两端施焊，以减少结构的变形和内应力。 4.2.6必须使用经认可的适合于接头类型的焊接工艺程序和焊接材料。 4.2.7定位焊的数量应尽量减少，定位焊缝应具有足够的高度，其长度对普通结构钢应不小于3 0 mm 对高强度钢应不小于5 0 mm定位焊所用的焊接材料应与施焊所用的焊接材料相同。有缺陷的定位焊应在施焊前清除干净。 4.2.8焊缝末端收口处应填满弧坑，以防止产生弧坑裂纹。如采用自动焊，应使用引弧板和熄弧板。进行多道焊时，在下道焊接之前，应将前道焊渣清除。 4.2.9在去除临时焊缝、定位焊缝、焊缝缺陷、焊疤和清根时，均不得损伤母材。 4.3 背水焊接 4.3.1在板的另一侧有水的情况下焊接时，焊缝冷却速度会增加，对普通船用钢没有问题。但是板面上冷凝的结晶水必须清除。 4.3.2背水焊接时，必须有一辅助工烘干焊缝区域，并加热焊接缝区域。 4.3.3高强度钢不允许在背水情况下进行焊接。特殊情况时应做工艺认可试验。 4.4各类焊接形式 4.4.1板材对接接头 4.4.1.1 板材对接均应按规定要求开制坡口，确定装配间隙，见附表1。 4.4.1.2 板厚之差大于4 mm的两板对接时，厚板边缘应削斜，坡度长一般不大于4 A t。削斜后，对 接坡口按规定要求处理：

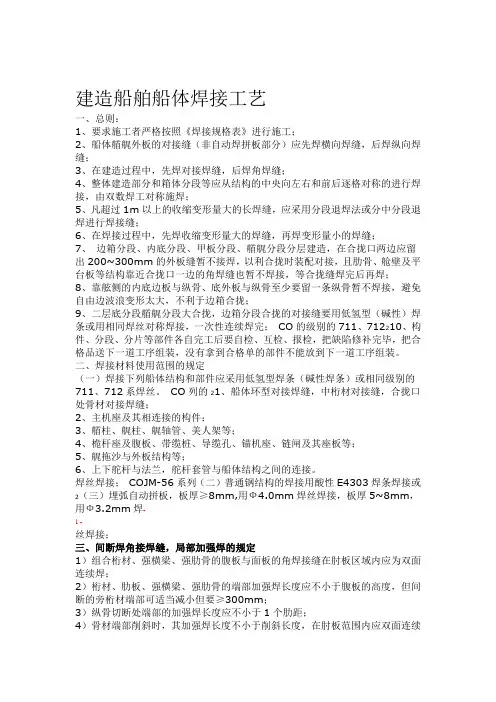

(完整版)建造船舶船体焊接工艺
