轴流风机选型型号参数精
轴流风机轴流风机型号、用途、性能及轴流风机参数
——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能
■管道加压轴流风机
●JSF轴流通风机(SDF
●大风量轴流风机(JSF-Z
JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。
JSF风机有两种叶轮结构形式,JSF-A采用模压圆柱形轮毂式叶轮,具有效率高、风压大等特点。
JSF-Z采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。
本系列风机一般为电机内置直联传动形式,也可做成电机外置皮带传动结构形式,用于输送特殊气体介质的场所,如厨房排油烟、工业热气等。
■边墙壁式轴流风机
●DFBZ低噪声方形壁式轴流风机
DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动,方形消音型外壳(可进一步降低风机噪声;整机制成方形,墙体预留方孔简单,安装方便。出风口装有铝合金自垂百叶(可防止室外雨水、灰尘和自然风向室内倒灌;具有明显的外形美观,噪声低、运行平稳、安装牢固等优点,广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。可根据使用场合要求制成防爆防腐型风机。
本系列风机一般配用三相电机,按用户要求可对以下配用单相电机。
●DWEX边墙风机(WEX
DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动,方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上,方形防雨罩结构牢固,外形美观。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点,广泛
应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。根据输送介质的要求,可制成防腐、防爆型。DWEX(WEX系列风机一般用于边墙壁式排风,配设45°防雨罩(或特殊制造成60°和防虫网(夜间可防止昆虫循灯光飞入车间。可按需要制成边墙送风机型号为DWSP(WSP,配设90°防雨罩(防风、雨、尘和防虫网(夜间可防止昆虫循灯光飞入车间。
附件选配:重力式止回风阀(可确保车间在风机不开时保持与室外隔绝,订货时注明。
●DWBX板壁式轴流风机
DWBX系列风机采用高效翼型轴流式叶轮与低噪声电机直联驱动,压型金属板式外壳,具有墙面安装简便、整机重量轻、运转平稳、外形美观。多用于轻钢结构建筑边墙、窗框安
装的壁式送排风场合。
选配附件:出风口可根据使用场合配设铝制重力式止回阀或加设防雨罩、配设防虫网等,更
好的起到防尘、防自然风倒灌作用。
DWBX系列风机一般用于排风,如用于送风需在订货时另行说明。
●JYFF大风量窗式负压风机
●DZ低噪声轴流风机
DZ系列风机采用宽叶片、大弦长、空间扭曲倾斜式的轴流叶轮、风机专用电机,直联
传动。具有明显的噪声低、风量大、耗电省、重量轻等优点。广泛适用于厂房、仓库、办
公楼、住宅等场所的壁式排风、管道送风。
本系列风机分:DZ-I型壁式(可加设网罩、防雨弯头或防尘自垂百叶;DZ-II型管道式,
带底脚。DZ-III型电机外置式。
本系列风机一般配用三相电机,按用户要求可对以下配用单相电机。根据输送介质要求可制成防腐、防爆型:FDZ为防腐型轴流风机,用于输送有腐蚀性的气体;BDZ为防爆型轴流
风机,用于输送易燃易爆的气体。FBDZ为防腐防爆型轴流风机,用于输送有腐蚀性且易燃易爆的气体。

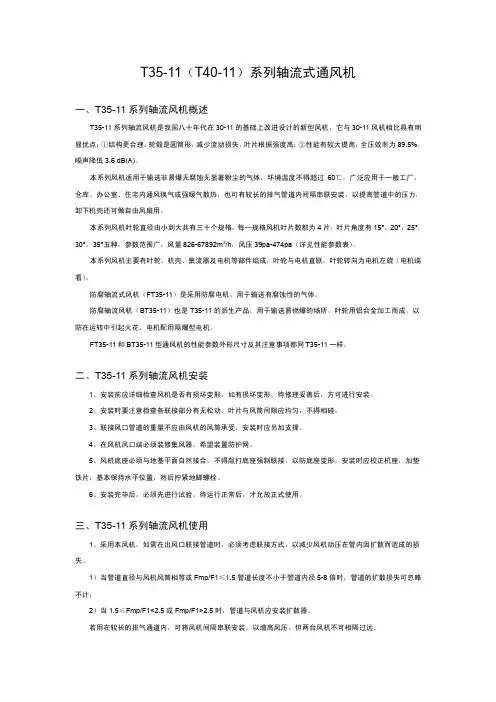

●T35轴流风机
浙江聚英风机有限公司对传统生产的T35系列风机进行了优化设计,采用了扭曲型叶片、低风阻电机支架,具有重量轻、耗电省、性能稳定等优点,适用于厂房、仓库、办公楼、住宅等场所的通风换气,对于通风管道较长的场合可将数台风机串联安装,以提高风压。
注:FT35为防腐型轴流风机,用于输送有腐蚀性的气体;
BT35为防爆型轴流风机,用于输送易燃易爆的气体;
FBT35为防腐防爆型轴流风机,用于输送有腐蚀性且易燃易爆的气体。
T35系列风机一般为不带底脚供货;可按订货要求配设出风口自垂式防雨百叶、防雨弯头、进风口安全网等附件用于壁式安装。
本系列风机一般配用三相电机,可按用户要求对以下配用单相电机,订货时注明。
■岗位轴流风机
●JGF节能岗位风机
JGF系列风机采用宽叶片、大弦长、空间扭曲倾斜式的轴流叶轮、风机专用电机,直联传动。具有明显的噪声低、耗电省、结构合理、移动方便等优点。广泛适用于车间、仓库、办公楼、住宅等场所的岗位送风。
JGF-I型为内转子电机直联传动,风量大、压力高、送风范围广,适用于工业车间生产现场、工程作业现场等有大面积送风换气要求的场所。
JGF-II型为内转子电机直联传动,风量大、噪声低、外形美观、重量轻,适用于工厂办公楼、仓库、民用住宅建筑等环境要求较高的场所。
●JGS强力岗位送风机
JGS喷流式强力岗位送风机采用前掠型、大弦长轴流叶片,与低噪音外转子风机专用电机直联传动,具有明显的风量大、噪声低、耗电省、重量轻、运转平稳、外形美观等优点,出风口加设内置均流导叶旋压加速喷流装置,喷射距离远,风力吹向集中,推力大。适用于高热气流、含粉尘烟尘气流的高速、远距离定向组织排送,能有效解决大跨度、长纵深的高大厂房内高热含尘气流无法及时有效排出的难题,如钢结构焊接车间焊烟排放,除锈、打磨车间粉尘排放,铸造、轧钢车间高热粉尘排放等。
落地移动式强力岗位送风机,底座设置有万向脚轮,用于岗位式移动定点吹送,可上下调节,吹向自如。
吊架式强力岗位送风机,安装于墙壁或车间立柱上,用于对车间上升烟尘的定向吹送,可按设计要求进行左右定向转动,进一步扩大送风工作面。
●JGC手提式岗位抽风机
JGC系列风机轻巧实用,移动方便,款式新颖,吸风力强,是造船,机械,化工,工程等处用的专业风机。当与伸缩风管相驳接后,可方便地把气体、粉尘抽送到别处,也可对封闭的空间作通风换气之用。
伸缩风管套接方法:可随意接上延长管,只要把延长管套在通风管.
●JF雾化降温风机
JF系列风机离心式雾化设计,无需喷嘴和水过滤装置。雾化大小可随意调节,低噪音。喷雾和送风分别由独立的电机带动运行,使用方便,维护简单。表面采用粉末喷涂,防锈性能好,经久耐用。电机采用低温升设计,性能稳定,运行时间长,过载能力强。防水电气设计,使用安全。落地、挂壁两式可适合各种场合。适用于户外餐饮业、私家花园、运动场、机场、车站、展示厅、工厂车间、纺织业、花卉、农业大棚、户外作业场所使用。
●JN暖风机
JN系列暖风机C、B型钢代和铝代暖风机是一种通风与供热的联合装置,可供厂房、公共建筑物中通风供暖用。该产品性能好,外形美观,安装方便。它适用于当空气中不含易燃、易爆气体的场合作循环空气供暖,其热媒为蒸汽~或热水(130~70℃。D型暖风机以电能为加热能源适用于车间,电厂人防工程,野外作业,厂矿业,生产车间及大型建筑物中的热风采暖。
■冷却轴流风机
●JBF变压器冷却风机
●JSF(Z蒸发式冷凝器风机
●JLFF制冷轴流风机
●JSF(T冷却塔风机
●外转子轴流风机
二、轴流风机参数(详见浙江聚英风机工业有限公司官网
轴流风机,就是与风叶的轴同方向的气流,如电风扇,空调外机风扇就是轴流方式运行风机。之所以称为“轴流式”,是因为气体平行于风机轴流动。轴流式风机通常用在流量要求较高而压力要求较低的场合。轴流式风机固定位置并使空气移动。
