红外收发对管电路
红外收发对管
1、红外收发对管是一种利用红外线的开关管，接受管在接受和不接受红外线时电阻发生明显的变化，利用外围电路可以时输出产生明显的高低电平的变化，高低电平的变化输入单片机就可使之识别，从而实现智能控制。我们使用的单片机是凌阳61板，经过我们试验，在输入电压小于1.5伏时单片机识别为低电平，在输入电压大于1.85伏时单片机识别为高电平。
2、用途：蔽障、计数（记液体点滴的个数、记玻璃小球的个数、记小车轮子的转数）、寻迹
3、红外发射接收电路：
3．1输入信号采用38KHz的调制波
红外发射电路由电阻R2、三极管Q2、电阻R3与红外发射二极管D1构成，如图
接收电路由红外接收管和放大电路组成，如图 2.2。Q4接收到红外信号后，经过三极管Q1进行第一级放大，放大后的信号送入三极管Q3进行第二级放大，通过Rx就可以得到放大后的红外接收信号。
为了降低干扰，Tx一般采用调制方式，这里，其波形如图2.3。
图2.3 38KHz调制波
对应图2.3的调制波，如果VCC为5V，发射接收对管的有效距离（单片机可检测）大概为20cm；如果VCC为3V，发射接收对管的有效距离（单片机可检测）大概为10cm。3．2直接采用直流电源
本电路电路简单，性能稳定，安装方便，但距离比较近。当阻挡了接收管接收红外线的强度时，产生一个低电平的脉冲信号，由于对管的发射口径较小，单光束发射，小球相对红外装置正交落下时，很容易检测处理。
使用此电路寻迹实现小车跟黑色轨道行驶，在行驶过程中不超出该线。考虑到黑线和白纸组合，我们采用红外对管辨认路面的黑白两种不同状态。由于红外对管对黑白色的感应比较明显，又不需要很高的精度，适用于简单的寻迹。但外部影响比较大，所以须将接收头用黑皮套套上以提高信号的接受率。该小车采用三对红外对管，通过他们送入单片机信号的不同，将其逻辑组合后向小车的各个电机发送启动信号，从而，驱动小车实现寻迹功能。
38kHz 红外发射与接收
38kHz 红外发射与接收 红外线遥控器在家用电器和工业控制系统中已得到广泛应用，了解他们的工作原理和性能、进一步自制红外遥控系统，也并非难事。 1.红外线的特点 人的眼睛能看到的可见光，若按波长排列，依次（从长到短）为红、橙、黄、绿、青、蓝、紫，如图1所示。 由图可见，红光的波长范围为0.62μm～0.76μm，比红光波长还长的光叫红外线。红外线遥控器就是利用波长0.76μm～1.5μm之间的近红外线来传送控制信号的。 红外线的特点是不干扰其他电器设备工作，也不会影响周边环境。电路调试简单，若对发射信号进行编码，可实现多路红外遥控功能。 2.红外线发射和接收 人们见到的红外遥控系统分为发射和接收两部分。发射部分的发射元件为红外发光二极管，它发出的是红外线而不是可见光，如图2所示。 常用的红外发光二极管发出的红外线波长为940nm左右，外形与普通φ5 mm发光二极管相同，只是颜色不同。一般有透明、黑色和深蓝色等三种。判断红外发光二极管的好坏与判断普通二极管一样的方法。单只红外发光二极管的发射功率约100mW。红外发光二极管的发光效率需用专用仪器测定，而业余条件下，只能凭经验用拉距法进行粗略判定。 接收电路的红外接收管是一种光敏二极管，使用时要给红外接收二极管加反向偏压，它才能正常工作而获得高的灵敏度。红外接收二极管一般有圆形和方形两种。由于红外发光二极管的发射功率较小，红外接收二极管收到的信号较弱，所以接收端就要增加高增益放大电路。然而现在不论是业余制作或正式的产品，大都采用成品的一体化接收头，如图3所示。红外线一体化接收头是集红外接收、
放大、滤波和比较器输出等的模块，性能稳定、可靠。所以，有了一体化接收头，人们不再制作接收放大电路，这样红外接收电路不仅简单而且可靠性大大提高。 图3是常用两种红外接收头的外形，均有三只引脚，即电源正VDD、电源负(GND)和数据输出(Out)。接收头的引脚排列因型号不同而不尽相同，图3列出了因接收头的外形不同而引脚的区别。 红外接收头的主要参数如下： 工作电压：4.8～5.3V 工作电流：1.7～2.7mA 接收频率：38kHz 峰值波长：980nm 静态输出：高电平 输出低电平：≤0.4V 输出高电平：接近工作电压 3．红外线遥控发射电路 红外线遥控发射电路框图如图4所示。 框图4是目前所有红外遥控器发射电路的功能组成，其中的编码器即调制信号，按遥控器用途的编码方式可以很简单、也可以很复杂。例如用于电视机、VCD、DVD和组合音响的遥控发射的编码器，因其控制功能多达50种以上，此时的编码器均采用专用的红外线编码协议进行严格的编程，然而对控制功能少的红外遥控器，其编码器是简单而灵活。前者编码器是由生产厂家的专业人员按红外遥控协议进行编码，而后者适用于一般电子技术人员和电子爱好者的编码。图4中的38kHz振荡器即载波信号比较简单，但专业用的和业余用的也有区别，专业用的振荡器采用了晶振，而后者一般是RC振荡器。例如彩电红外遥控器上的发射端用了455kHz的晶振，是经过整数分频的，分频系数为12，即455kHz÷12= 37.9kHz。当然也有一些工业用的遥控系统，采用36kHz、40kHz或56kHz等的载波信号。 因红外遥控器的控制距离约10米远，要达到这个指标，其发射的载波频率(38kHz)要求十分稳定，而非专业用的RC(38kHz)载波频率稳定性差，往往偏离38kHz甚至很远，这就大大缩短了遥控器的控制距离。因晶振频率十分稳定，所以专业厂家的遥控器全部采用晶振的38kHz作遥控器的载波发送信号。 图4中编码器的编码信号对38kHz的载波信号进行调制，再经红外发射管D向空间发送信号供遥控接收端一体化接收头接收、解调输出、再作处理。
什么是红外对管电路

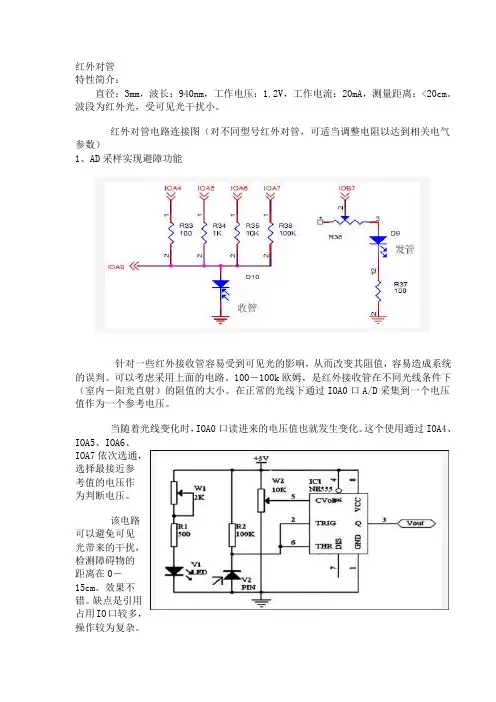

红外对管 特性简介： 直径：3mm，波长：940nm，工作电压：1.2V，工作电流：20mA，测量距离：<20cm。波段为红外光，受可见光干扰小。 红外对管电路连接图（对不同型号红外对管，可适当调整电阻以达到相关电气参数） 1、AD采样实现避障功能 针对一些红外接收管容易受到可见光的影响，从而改变其阻值，容易造成系统的误判。可以考虑采用上面的电路。100－100k欧姆，是红外接收管在不同光线条件下（室内－阳光直射）的阻值的大小。在正常的光线下通过IOA0口A/D采集到一个电压值作为一个参考电压。 当随着光线变化时，IOA0口读进来的电压值也就发生变化。这个使用通过IOA4、IOA5、IOA6、IOA7依次选通，选择最接近参考值的电压作为判断电压。 该电路可以避免可见光带来的干扰，检测障碍物的距离在0－15cm。效果不错。缺点是引用占用IO口较多，操作较为复杂。 2、直流驱动避障电路 直流驱动红外探测器电路的设计与参数计算电路如图所示。W1和R1及V1构成简单直流发光二极管驱动电路，调节W1可以改变发光管的发光光强，从而调节探测距离，NE555及其外围元件构成施密特触发器，其触发电平可通过W2 控制，接收管V2和电阻R2构成光电检测电路。通过NE555第3脚输出的TTL 电平可以直接驱动单片机I/O口。
由于555输出信号为TTL电平，单片机检测方便。缺点同样是容易受可见光干扰。 3、交流调制驱动避障电路 LM567及其外围芯片构成音频检频器，其检频频率f0由R4、C5决定:。其中f0为检频频率，当R4=10K，C5=222时，f0＝41KHz。这一振荡信号经过V3扩流后，驱动发光管，这样处理后可以保证发光频率与检频频率严格一致使LM567 的输出仅与光强有关。为进一步提升探测距离，我们还设立了一级交流放大器，其增益约为240倍，虽然这样大的放大倍数放大器的线性和稳定性会较差，但对于频率检测不会造成太大的影响。 4、检测液滴电路 无液滴落下时，接收管与发射管正对，接收管接收到的光强较强，有液滴滴下时，下落中的水滴对红外光有较强的漫反射、吸收及一定的散射作用，导致接收光强的较大改变，接收管接收到的信号经一级施密特触发器，送单片机的中断口，据此就可以正确的探测出液滴的滴落。解决了因液体透明而使得发射不明显的问题。 5、检测液面电路一
红外接收发射(电路图和PCB)
