压铸机基本参数教案(精)
职业教育材料成型与控制技术专业
教学资源库
《铝合金铸件铸造技术》课程教案
压力铸造
—压铸机基本参数
制作人：刘洋
陕西工业职业技术学院
压力铸造—压铸机基本参数
一、压铸型（模）厚度
压铸型（模）厚度是压铸型（模）合紧时的厚度，即压铸型合紧时压铸机动型座板与定型座板之间的距离，用H表示。由于调型（模）机构的作用，H大小可以在一定范围内调整，卧式冷室压铸机用“模薄（H min）”、“模厚（H max）”表示H的最小和最大值，如图1所示。
图1 压铸模具厚度范围
二、动型座板行程
动型座板行程是动型座板的最大移动距离，如图2所示。动型座板行程实际上就是压铸机开型（模）后型（模）具分型面之间的最大距离，用L 表示。在设计时，开型（模）行程应满足下列条件：
L≥L取
式中L取—开型（模）后分型面之间能取出铸件的最小距离（mm）。
铸造技术~东芝压铸机培训资料
?铸造理论 ⑤铸造技术篇 东芝机械株式会社压铸技术中心 2008年7月改訂⑤ ??????渡辺 08.07.15
1.压铸（Die Cast）的定義 將溶湯（熱溶液）壓入精密的模具內，以高精度大量生產優良鑄肉之鑄造物的鑄造方式，及以此種方式製造的產品即稱為澆鑄。（社團法人日本澆鑄協會）2.全自動循環的運轉（壓鑄機）脫模劑噴霧→鎖模→給湯→射出→產品冷卻→開模→頂出→取出→柱塞潤滑 3. 澆鑄是一種鑄造法 合金溶湯（熱溶液）凝固之前，高速將模穴內的空氣替換溶湯，以高壓使其凝固的方法。 ４．鑄造產品 外觀完好、尺寸精度高的產品。 ＨＤＤ(hardware desk drive ) 鑄造条件 低速速度高速速度高速區間高速加速減速速度昇壓時間鑄造壓力m/s m/s mm ms m/s ms MPa ０．２０ ３．２ ６７ ４ １．５ ３０ ６５ 鑄造時間２８秒 模具柱塞直徑：７０ｍｍ產品肉厚：２．０ｍｍ產品重量：４３０ｇ投影面積：４３０cm 2 材 料 ： ＡＤＣ１２溶湯温度： ６８０ ℃ 產品形状鑄造条件合金特性鑄造方案 溶解 溶湯（熱溶液）處理 澆鑄法 模具鑄造機 材料
６．铸造条件的计算 機械?模具?產品條件 １）压铸机ＤＣ３５０ＣＬ－Ｔ A）合模力３５０ｔｏｎ B）ＡＣＣ壓力Ｐａ＝１０ＭＰａ（１００㎏/㎝2） C）射出油缸直徑φ１２５mmＡｓ＝１２３㎝2 D）增加油缸直徑φ１８０mmＡｂ＝２５５㎝2 E）柱塞直徑φ７０mmＡｐ＝３８．５㎝2 ２）模具 F）鑄入重量Ｗｃ＝９００ｇ （産品+over flow+runner+biscuit）G）産品重量Ｗｆ＝７００ｇ （産品+over flow） H）産品壁厚ｔｍ＝２．０ｍｍ （薄部分平均値） I）浇口截面积Ａｇ＝１．３㎝2 J）投影面積Ａ＝３５０㎝2 K）空射行程Ｌ＝３３７ｍｍ L）鋁溶湯比重ｒ＝２．６ｇ/cm3 （１３５） ２００ （１２ ０） （７０） １２０ １０ ６６ １５ ４０ ４０ １ ３ ３ ° 注意 MPa×10 10×10＝100kgf/cm2 kN×0.1 3500×0.1＝350tonf
压铸件工艺参数的设定
压铸件工艺参数的设定 2011-11-24 8:57:20 在压铸行业，工艺参数对产品质量的影响更多的是靠试验的方法，许多工程技术人员不能深入的进行分析，生产铸件的条件无法用数据来描述。 本文就压铸工艺参数理论计算和实践两方面进行讨论研究。压力铸造的主要工艺参数有行程（速度转换点）、速度、时间和压力等。而本文重点分析速度和行程两个主要参数。 1. 压铸的四阶段压射 计算压力铸造工艺参数,首先要定义压铸的四个压射阶段。 1.1.1 第一阶段：慢压射1为防止金属液溅出，冲头越过浇料口的过程，压射的第一阶段通常是缓慢的。 1.1.2 第二阶段：慢压射2金属液以较低的速度运动至内浇口的阶段，主要目的是排出压室内的空气，集中铝液于压室内。 1.1.3 第三阶段：快压射金属液由内浇口填充型腔直至充满为止，主要目的是成型并排出型腔中气体。 1.1.4 第四阶段：增压阶段型腔充满后建立最后的增压，使铸件在高压压力下凝固，从而使铸件致密。 1.2 计算模型 1.2.1 根据1.1定义(参照图1),可以得到金属液在各阶段合金液的重量关系式。 G2=G浇 G3+G4=G铸+G溢流 其中：G3+G4为金属液刚达到内浇口处时冲头端面至冲头停止之间的铝液重量，即为快压射起始点位置至冲头停止行程内金属液的容量。 G铸为铸件重量 G溢为溢流系统的重量 G2为慢压射2行程内压室能容纳的金属液重量 G浇为浇注系统的重量 1.2.2 流道中单位时间内不同位置截面中通过合金液的流量关系式（见图2） 金属液在流动过程中，单位时间内通过截面的流量Q相等，则Q=V1×S1=V2×S2= V3×S3 （注：V3×S3是利用等式，而非金属液流量） 其中V1：冲头速度 S1：冲头面积 V2：内浇口速度 S2：内浇口面积 V3：排气槽气体速度（推荐值75m/s）
压铸工艺参数(速度)教案(精)
职业教育材料成型与控制技术专业 教学资源库 《铝合金铸件铸造技术》课程教案 压力铸造 —压铸工艺参数（速度） 制作人：刘洋 陕西工业职业技术学院
压力铸造—压铸工艺参数（速度） 一、压射速度 压射速度又称冲头速度，它是压室内的压射冲头推动金属液的移动速度，也就是压射冲头的速度。压射过程中压射速度是变化的，它可分成低速和高速两个阶段，通过压铸机的速度调节阀可进行无级调速。 压射第一、第二阶段是低速压射，可防止金属液从加料口溅出，同时使压室内的空气有较充分的时间逸出，并使金属液堆积在内浇口前沿。低速压射的速度根据浇到压室内金属液的多少而定，可按表1选择。压射第三阶段是高速压射，以便金属液通过内浇口后迅速充满型腔，并出现压力峰，将压铸件压实，消除或减小缩孔、缩松。 表1 低速压射速度的选择 计算高速压射速度时，先由表2确定充填时间然后按下式计算： u高=4V[l+(n-l)×0.1]/(πd2t) 式中u高—高速压射速度(m/s)； V—型腔容积，包括溢流槽部分及浇注系统部分(m3)； n—型腔数； d—压射冲头直径(m)； t—填充时间(s)。 按式计算的高速压射速度是最小速度，一般压铸件可按计算数值提高
1.2倍，有较大镶件的压铸件或大模具压小铸件时，可提高至1.5～2倍。 二、充型速度 金属液通过内浇口处的线速度称为充型速度，又称内浇口速度。它是压铸工艺的重要参数之一。选用内浇口速度时，请注意如下几点: （1）铸件形状复杂或薄壁时，内浇口速度应高些； （2）合金浇入温度低时，内浇口速度可高些； （3）合金和模具材料导热性能好时，内浇口速度应高些； （4）内浇口厚度较厚时，内浇口速度应高些。 计算高速压射速度时，按下式计算： υ/V=πD2/4F 式中V—压射速度(m/s)； υ—充型线速度(m/s)； D—压室或冲头截面直径(m)； F—内浇口直径(m)。 一般压铸件可按计算数值提高1.2倍，有较大镶件的压铸件或大模具压小铸件时，可提高至1.5～2倍。
压铸机调试工艺参数
压铸机调试工艺参数 1.机器在调节时应注意的事项 1）只能调节机器使用说明书上指出的可调参数。调压时应按使用说明书的要求进行，不准大于规定的压力值，尽量防止调压过高，而致使油温增高或损坏元件。 2）不准在执行元件（液压缸、液压马达）运动状态下调节系统工作压力。 3）调压前应先检查压力表是否损坏，若有异常，待压力表更换后再调节压力。 4）调压前，先把所要调节的调压阀上的调节螺母放松，调压后，应将调节螺钉的紧固螺母拧紧，以免松动。 2.主要工艺参数的调节技能 （1）开、合型（模）慢速段的调节 开型（模）和合型（模）慢速段的速度统一由慢速油阀左侧的调节螺钉控制。顺时针旋紧螺钉，则开、合型（模）慢速段速度减慢，逆时针旋松螺钉，则开、合型（模）慢速速度加快。调节合适后，将固定螺母拧紧，如图1所示 图1开、合型（模）慢速段的调节 （2）开、合型（模）常速（即快速）段的调节 1）开型（模）常速段速度由开、合型（模）换向阀右侧的调节螺钉控制。顺时针旋紧螺钉，则速度减慢，逆时针旋松螺钉，则速度加快。调节合适后，将固定螺母拧紧，如图2所示。 图2开型（模）常速（即快速）段的调节 2）合型（模）常速段速度由开、合型（模）换向阀左侧的调节螺钉控制。顺时针旋紧调节螺钉，则合型常速段速度减慢，逆时针旋松调节螺钉，则合型常速段速度加快。调节合适后，将固定螺母拧紧，如图3所示。
图3合型（模）常速（即快速）段的调节 （3）低压大流量泵压力的调节 起动机器作自动循环运动，用手旋转双泵流量控制阀上的调节螺钉，可调节低压压力到一定值（一般5×106Pa（50bar）左右），低压压力值从低压压力指示表上读出。调节合适后，将固定螺母拧紧，如图4所示。 图4低压大流量泵压力的调节 （4）射料二速工作压力的调节 射料二速工作压力由控制二速压力的调节螺钉调节，用手旋转减压阀上的调节螺钉可调节压力大小，其压力示值从射料二速压力表中读出，此压力即为二速射料运动中的射料压力。DCC400卧式冷室压铸机具体调节步骤如下： 1）先旋松截止阀上调节螺钉，使二速蓄能器卸荷后再旋紧，如图5所示。 图5旋松截止阀 2）旋松减压阀调节螺钉上的紧固螺母，如图6所示。
压铸机工艺参数

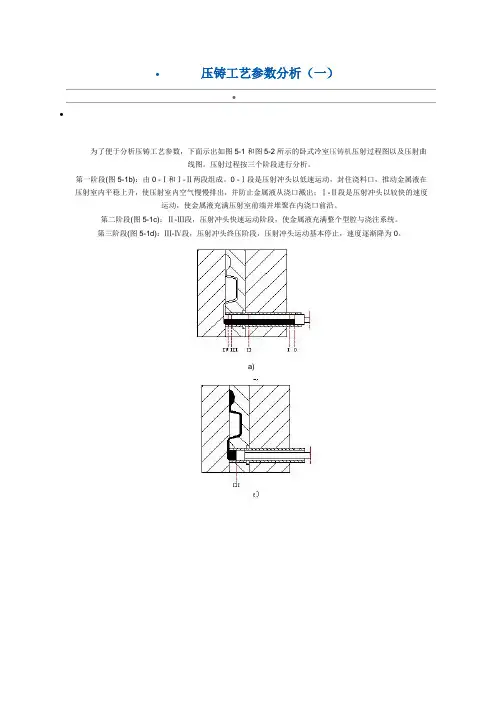

?压铸工艺参数分析（一） ? ? 为了便于分析压铸工艺参数，下面示出如图5-1和图5-2所示的卧式冷室压铸机压射过程图以及压射曲 线图。压射过程按三个阶段进行分析。 第一阶段(图5-1b)：由0 -Ⅰ和Ⅰ-Ⅱ两段组成。0 -Ⅰ段是压射冲头以低速运动，封住浇料口，推动金属液在压射室内平稳上升，使压射室内空气慢慢排出，并防止金属液从浇口溅出；Ⅰ-Ⅱ段是压射冲头以较快的速度 运动，使金属液充满压射室前端并堆聚在内浇口前沿。 第二阶段(图5-1c)：Ⅱ-Ⅲ段，压射冲头快速运动阶段，使金属液充满整个型腔与浇注系统。 第三阶段(图5-1d)：Ⅲ-Ⅳ段，压射冲头终压阶段，压射冲头运动基本停止，速度逐渐降为0。 a)
图 5-1 卧式冷室压铸机压射过程图 图5-2 卧式冷室压铸机压射曲线图 s--冲头位移曲线P0--压力曲线v--速度曲线 1、压力参数 （1）压射力压射冲头在0-Ⅰ段，压射力是为了克服压射室与压射冲头和液压缸与活塞之间的摩擦阻力；Ⅰ-Ⅱ段，压射力上升，产生第一个压力峰，足以能达到突破内浇口阻力为止；Ⅱ-Ⅲ段，压射力继续上升，产生第二个压力峰；Ⅲ-Ⅳ段，压射力作用于正在凝固的金属液上，使之压实，此阶段有增压机构才能实现， 此阶段压射力也叫增压压射力。 （2）比压比压可分为压射比压和增压比压。 在压射运动过程中0-Ⅲ段，压射室内金属液单位面积上所受的压射力称为压射比压；在Ⅲ-Ⅳ段，压射室内金属液单位面积上所受的增压压射力称为增压比压。比压是确保铸件质量的重要参数之一，推荐选用的增
压比压如表5-1所示。 表5-1 增压比压选用值（单位：MPa） （3）胀型力压铸过程中，充填型腔的金属液将压射活塞的比压传递至型（模）具型腔壁面上的力称为胀型力。主胀型力的大小等于铸件在分型面上的投影面积（多腔模则为各腔投影面积之和），浇注系统、溢流、排气系统的面积（一般取总面积的30%）乘以比压，其计算公式如下 F主＝APb/10 式中F主-主胀型力(KN)； A-铸件在分型面上的投影面积（cm2）； Pb-压射比压（MPa）。 分胀型力（F分）的大小是作用在斜销抽芯、斜滑块抽芯、液压抽芯锁紧面上的分力引起的胀型力之和。 （4）锁型（模）力锁型（模）力是表示压铸机的大小的最基本参数，其作用是克服压铸填充时的胀型力。在压铸机生产中应保证型（模）具在胀型力的作用下不致胀开。压铸机的锁型（模）力必须大于胀型力才是 可靠的，锁型（模）力和胀型力的关系如下： F锁≥K（F主+F分） 式中F锁--压铸机应有的锁型（模）力（KN）； K--安全系数，一般取1.25； F主--主胀型力（KN）； F分--分胀型力（KN）。 在压铸生产过程中，锁型（模）力大小的选择直接反映到压铸分型面处有否料液飞溅、铸件内组织的密度、有否气孔、成形是否完整、有否飞边及毛刺等。调整时，在保证铸件合格的前提下尽量减小锁型（模）力。 为简化选用压铸机时各参数的计算，可根据压铸机具体的工作性能作出“比压、投影面积与胀型力关系图”，参见图5-3。在已知型（模）具分型面上铸件总投影面积∑A和所选用的压射比压Pb后，能从图中直接查出 胀型力。
压铸工艺参数与铸件质量的关系
压铸工艺参数与铸件质量的关系 一、压铸工艺参数 压铸工艺参数主要有压力，速度、温度和时间。这些参数是相辅相成，而又相互制约的。 1．压力——在压铸中，压力可用压射力和压射比压来表达 （1）压射力——是压铸机压射油缸推动压射活塞运动的力 P 压＝ 024 P D π P 压——压射力(N) P 0——压射油缸内工作液的压力(MPa) D ——压射油缸内径(mm) （2）压射比压——压射时压室内金属液单位面积上所承受的压力 2 4d P P π压= P ——压射比压(MPa) d ——压室（冲头）直径(mm) 压射比压的调整（内浇口面积不变时）主要是调整压铸机的压射力或改变压室的直径。 （3）选择压射比压所考虑的主要因素见下表 压射比压过小，会使充填时间增长，降低压射速度，使压铸件出现流痕、花纹，轮廓不清，甚至出现冷隔、缩松、缩孔；压射比压过大，铸件产生飞边和气孔。 2．速度 速度分为压射速度和充填速度 （1）压射速度是压射冲头推动金属液时的移动速度（也称冲头速度）。在压射运动中压射速度分为慢（低）压射速度和快压射速度。 压铸开始时采用慢压射速度以利于排除压室内的气体和减少压力损失。
快压射速度大小直接影响金属的充填速度。 （2）充填速度 充填速度是金属液在压力作用下通过内浇口进入型腔的线速度，又称内浇口充填速度。 充填速度的调节一般用调整压射冲头速度，更换压室直径和改变内浇口面积来实现，即：冲头面积×冲头速度＝内浇口截面积×充填速度。 通常选用内浇口充填速度范围：锌合金为25~50m/s，铝合金30－60m/s，镁合金为40－100 m/s。一般要求不高的压铸件、厚壁、简单件取小值，要求质量高与受力件和壁薄、复杂件取大值。 充填速度过大，产生喷射，易堵塞排气道，出现气孔。充填速度不够则会容易产生铸件轮廓不清、流痕和花纹，甚至会出现冷隔和缺肉等缺陷。 3．温度 温度有浇注温度与模具温度。 （1）浇注温度 一般指金属液浇入压射室至填充型腔时间段内的平均温度。通常在保证填充成型和达到质量要求的前提下，采用尽可能低的温度；一般以高于压铸合金液相温度10－20℃为宜，各种合金温度选择范围如下： 锌合金为410℃－450℃； 铝合金为620℃－720℃； 镁合金为610℃－680℃； 选择时应考虑如下因素：合金流动性，铸件复杂程度、壁厚，模具热容量大小与散热的快慢。浇注温度高低直接关系到裂纹、冷隔、缩孔、缩松和粘模等缺陷的产生。 （2）模具温度 模具温度直接影响到铸件质量和压铸模的寿命，在生产前要进行预热，在压铸过程要保持一定的温度，压铸型的预热温度和工作温度选择参考下表。 铸型预热及工作温度不够，容易产生铸件欠铸、冷隔、流痕；温度过高则易产生粘模，铸件表面出现气泡等缺陷。 4．时间 （1）充填时间 金属液从内浇口开始进入型腔到充满型腔所需时间称为充填时间。充填时间与比压、内浇口速度、内浇口截面面积有关： T? =/ F Q V T——充填时间（S）； Q——进入铸型金属液体积（M3）；
压铸机工艺参数的设定和调节方法(转载)
第四节工艺参数的设定和调节技能 压铸生产中机器工艺参数的设定和调节直接影响产品的质量。一个参数可能造成产品的多个缺陷，而同一产品的同一缺陷有可能与多个参数有关，要求在试压铸生产中要仔细分析工艺参数的变化对铸件成形的影响。压铸生产厂家通常由专人设定和调节机器参数。下面以力劲机械厂有限公司生产的DCC280卧式冷室压铸机为例，说明压铸生产中主要工艺参数的设定和调节技能。 一、主要工艺参数的设定技能 DCC280卧式冷室压铸机设定的内容及方法如下： （1）射料时间：射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2S以上。射料二速冲头运动的时间等于填充时间。 （2）开型（模）时间：开型（模）时间一般在2S以上。压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。调节开始时可以略为长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。 （3）顶出延时时间：在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5S以上。 （4）顶回延时时间：在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5S以上。 （5）储能时间：一般在2S左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。 （6）顶针次数：根据型（模）具要求来设定顶针次数。 （7）压力参数设定 在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。选择、设定压射比压时应考虑如下因素： 1）压铸件结构特性决定压力参数的设定。 ①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。 ②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低些。 ③工艺合理性：工艺合理性好，比压低些。 2）压铸合金的特性决定压力参数的设定 ①结晶温度范围：结晶温度范围大，选择高比压；结晶温度范围小，比压低些。 ②流动性：流动性好，选择较低压射比压；流动性差，压射比压高些。 ③密度：密度大，压射比压、增压比压均应大；密度小，压射比压、增压比压均选小些。 ④比强度：要求比强度大，增压比压高些。 3）浇注系统决定压力参数的设定 ①浇道阻力：浇道阻力大，主要是由于浇道长、转向多，在同样截面积下、内浇口厚度小产生的，增压比压应选择大些。 ②浇道散热速度：散热速度快，压射比压高些；散热速度慢，压射比压低些。 4）排溢系统决定压力参数的设置 ①排气道分布：排气道分布合理，压射比压、增压比压均选高些。 ②排气道截面积：排气道截面积足够大，压射比压选高些。 5）内浇口速度 要求速度高，压射比压选高些。 （⑥温度 合金与压铸型（模）：温差大，压射比压高些；温差小，压射比压低些。 8）压射速度的设定
压铸机行业情况汇总
一、国外代表性企业： 瑞士布勒公司、德国富来公司、意德拉压铸技术咨询服务（上海）有限公司、意特佩雷斯压铸设备（上海有限公司）、东芝机械（上海）有限公司、东曜机械有限公司、宇部兴产机械（上海）有限公司、株式会社日本制钢所、菱沼机机械株式会社、 二、国内代表性企业： 力劲集团、上海三基压铸机械制造有限公司、宁波铭台精机有限公司、伊之密精密压铸科技有限公司、亿利达机械集团、宝洋机械、无锡新佳盛压铸机 三、压铸机标准起草单位： 济南铸造锻压机械研究所、上海压铸机厂、宁波东方压铸机床有限公司、上海力劲一达机械有限公司、江苏灌南压铸机有限公司、阜新压铸机厂、承德铸造机械厂 四、压铸机目前只有由全国铸造机械标准化技术委员会制的机械标准 中国铸造协会、中国铸造协会压铸分会、中国机械工程学会铸造分会 五、以瑞士布勒最贵，该公司首双回路结构，为目前最流行的压射结构。以意大利意特拉产量较大，德国富来以热室机为主，但在冷室机上发明了浮动活塞，为双回路采用的最经典的单向阀结构。日本有东芝，宇部。主要就这几家，其它不足道。目前国内机器普遍效仿力劲，所以在设计上以国产机器先进，简洁实用。但力劲这种设计，也并不涉及压铸机结构，目前力劲机器在结构与老式机一样，只是把一些琐碎零件归笼一下，简少些管路（改为从阀板内部走），液压上的所谓集成化。 六、 1、瑞士布勒：2002年，布勒(中国)在无锡成立，负责布勒集团在中国境内的产品销售和服务，并参与产品研发、为成套工程提供全套设备，自80年代初进入中国，布勒目前在中国已拥有无锡、西安、深圳、常州、合肥五个生产基地，主要供应中国市场，同时供货到全球市场。 2、德国富来公司：上海设立有自己的工厂 3、意德拉压铸技术咨询服务（上海）有限公司 七、压铸机分为以下几类： 热室压铸机、冷室压铸机、常规热室压铸机、卧式热室压铸机、立式冷室压铸机、卧式冷室压铸机、全立式冷室压铸机 八、瑞士布勒公司已有很完善的Classic、E-volution和Vision三大类压铸机系列 以热室机著称于世的德国富来公司拥有M系列和RC系列的压铸机 九、压铸机是由铸字机演变而来的 十、压铸组成： 1）合模机构 驱动压铸模进行合拢和开启的动作。当模具合拢后，具有足够的能力将模具锁紧，确保在压射填充的过程中模具分型面不会胀开。锁紧模具的力即称为锁模力（又称合型力），单位为千牛（kN），是表征压铸机大小的首要参数。 2）压射机构 按规定的速度推送压室内的金属液，并有足够的能量使之流经模具内的浇道和内浇口，进而填充入模具型腔，随后保持一定的压力传递给正在凝固的金属液，直至形成压铸件为止。在压射动作全部完成后，压射冲头返回复位。 3）液压系统 为压铸机的运行提供足够的动力和能量。 4）电气控制系统
压铸基础知识培训讲义
压铸基础知识培训讲义 1.压铸的定义： 将熔融合金在高压、高速条件下填充模具型腔，并在高压下冷却凝固成型的铸造方法。 2.压铸分类： 1依压铸机分为：立式压铸机、全立式压铸机、卧式冷室压铸机、卧式热室压铸机。 2依压铸合金分类：铝、锌、镁、铜。 锌合金密度是6.9克/立方厘米，熔点为385℃，凝结点为380℃，与其他合金相比特性：压铸流动性好，易于成型，电镀性能好。 3依压铸方式分类：高压铸造、低压铸造、挤压铸造。 3.压铸安全生产操作规程注意事项： 1生产时要佩戴手套、护目镜、安全鞋。 2不了解设备安全要求，不可以操作设备及更改设备工艺参数。 3在熔炉及鹅颈工作时，必须佩戴高温手套。 4勿用手直接触碰高温铸件、模具、熔炉。 5勿在设备未关电的情况下进入其动作范围，如需进入模具或设备时必须关闭电源，并要有至少一人在旁监护。 6在进行高温熔料、扒渣作业时请将工具、原料进行烘干预热，再进行使用。含油、水及电镀件不要投入锅中使用。 7在生产前先将控制开关手动动作一遍，确认所有动作正常，再进行生产. 8设备必须在懂电气知识的专业人士进行安装及维修。 9在装、卸模具时必须将手动、自动开关，打在手动位置上。
10每次开机前必须清理曲轴、导轨污迹，并检查润滑油是否正常。 4.压铸过程中需注意事项： 1生产中要经常检查打料油缸及两个扣嘴油缸冷却水是否正常，冷却氺过热，影响油缸密封件寿命。 2熔料时请勿将含油、含水、及电镀件回炉使用。油、水在高温中产生废烟气及氢，易使铸件产生气泡、鼓出。电镀层不易溶于锌，易使铸件产生杂质及硬点。生产中1-2小时刮出溶汤表面浮渣一次，以保证锌汤洁净。 3溶汤温度最高不可超出450℃，当超出此温度时，坩埚中铁析出产生杂质，使锌汤流动性、电镀性变坏。加料时液面距离坩埚面30mm左右为宜。 4生产中如遇长时间停机时，请将溶汤温度、鹅颈温度、射嘴温度设置在380℃以下，降低坩埚、鹅颈等零部件损耗延长使用寿命。 5在安装射嘴身、射嘴头时，先将鹅颈加热至380℃以上。装入射嘴身前端垫上木方，扣前压紧保持三分钟。安装射嘴头同上。 6正常鹅颈温度设置在380℃至400℃，射嘴温度设置在400℃至410℃. 7安装模具冷却水时，遵循下进上出、高进低出原则。 8模具拆除前清洁模具分型面并喷涂防锈剂，模具下机后用压缩空气吹进模具冷却水路残留水分，防止水路锈堵。并将最后一模铸件放在模具上以备模具保养维修时做参照。 9炉子关闭后3-4小时在关闭冷却水，开炉前先开冷却水。 5.压铸生产工艺注意事项： 压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用的过程。而压铸时金属按填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到统一的过程。
如何选择压铸机
如何选用压铸机 压力铸造作为一种尺寸精度好、生产效率高的铸造方式，被广泛应用于汽车、摩托车、五金、玩具、电工、电子等行业的有色金属生产，并呈现出强劲的上升趋势。压铸机的选用是压铸生产的一个重要环节，对后续生产的产品质量、生产效率、产品成本、生产管理等有着非常重要的影响，以下就如何选用压铸机简要介绍。 1、根据产品的特点选择压铸机类型 1.1压铸机的分类： 压铸机通常按其压室的工作状态分为热室压铸机和冷室压铸机，热室压铸机的压室浸在保温坩埚内的液态金属中，压射机构安装在保温坩埚的上方；冷室压铸机的压室与保温炉是分开的，压铸时从保温炉中取出金属液注入压室后进行压铸。冷室压铸机按其压室与压射机构的位置区分，将压室和压射位置处于水平位置的称为卧式冷室压铸机，将压室和压射机构处于垂直位置的称为立式压铸机，立式压铸机中垂直压射并垂直方向开模的称为全立式压铸机。 1.2热室压铸机的特点 热室压铸机结构简单，操作方便，易于实现自动化生产；不需要浇铸程序，工序简单，生产效率高；热损失少，金属损耗少；金属液始终在密闭通道中，氧化夹杂物不易卷入，进入型腔的金属液干净，铸件质量好；压射比压小，压射过程中没有增压段；压室、冲头、鹅颈管、喷嘴等热作件寿命短，更换不方便。 目前的压铸生产中，热室机通常压铸生产锌、锡、铅等低熔点合金和小型、薄壁镁合金压铸件，多数合模力小于160T，大于400T的很少。而镁合金由于其成型特点，采用热室、冷室生产都有，生产镁合金的热室机，合模力通常小于650T。 1.3卧式冷室压铸机的特点： 冷室压铸机规格型号全面，对产品尺寸及合金种类的适应范围广，生产操作简便，生产效率高，可与自动化周边设备联机实现自动化生产，压射行程的分段控制、调节容易实现，对不同要求的压铸件工艺的满足性好。缺点是压射过程金属液热量损失大，金属液与空气接触，容易卷入氧化夹杂物及空气，对高致密度或要求热处理的产品须采取特殊的工艺。 目前卧式冷室压铸机主要用于铝、镁、铜等有色合金的生产，黑色金属的压铸应用极少。冷室压铸机合模力从几十吨到几千吨都有，目前最大的冷室压铸机为德国米勒万家顿生产的5500T压铸机。 1.4立式压铸机的特点： 立式压铸机的金属液压射过程中卷入气体少；方便于中心浇铸系统设置；维修与操作麻烦，生产过程中有切断和料饼推出程序，生产效率低；以中小型机为主，生产过程中用量较少；目前立式压铸机主要用于电机转子等特殊产品的压铸生产。随着卧室冷室压铸机压射性能的不断提高，为提高生产效率，目前微电机转子已越来越多的采用卧式冷室压铸机生产。 2、根据产品与模具方案选择压铸机规格 2.1计算锁模力 根据压铸产品选择压铸机，一项很重要的工作是计算压铸机的锁模力是否满足，压铸机的锁模力必须大于压铸时产品产生的涨型力，涨型力通常的计算方式为用模具分型面上承受金属压力部分的投影面积乘以铸造比压。如下图所示：
压铸机的电气控制培训资料一
2、液压泵电机的起动方式： 2-1：直接起动（也称全压起动）。当电机绕组直接加上额定电压即全部电源电压而起动 称为直接起动（或全压起动）。 2-2：降压起动。降压起动有：定子串电阻降压起动、定子串电抗降压起动、星-三角形降 压起动、自耦变压器降压起动。 在压铸成型机中液压泵电机起动都是空载起动，负载轻，所以一般都采用星-三角形降压 起动。 3、液压泵电机直接起动 3-1：液压泵电机直接起动的电气图。如图1-1所示。 图1-1 液压泵电机直接起动 N 由PLC输出 AC380V 50Hz 3\N\PE QF0
N S N st P P I I 443≤+N U 3 1S I 3 1 S T 3 1 按下ST6-1急停开关或按下2B15-2电机停止按钮均能使KM1线圈断电，从而使液压泵电 机停止运转。 4、液压泵电机星-三角形降压起动 考滤到大功率的电机以及用户电网变压器的容量的原因，电机起动时的起动电流很大（起动 电流约为额定电流的4至7倍），所以对功率较大的液压泵电机采取星-三角形降压起动。 4-1：采用降压起动的条件 式中：I st --- 电动机起动电流（A ）；I N ---电动机的额定电流（A ）； P s ---电源容量（kV A ）； P N ---电动机的额定功率（kW ）。 4-2：采用星-三角形降压起动的特点 4-2-1：电动机起动电压= （U N ---电动机额定电压） 4-2-2：电动机起动电流= （I S ---电动机直接起动电流） 4-2-3：电动机起动转矩= （T S ---电动机直接起动转矩） 4-2-4：星-三角形降压起动一般适用于低压电动机，起动电流、起动转矩小，设备简单，价廉。 但电动机有6个接线头。 4-3、液压泵电机星-三角形降压起动电气原理图。如图1-2所示。
280T力劲压铸机工艺参数设定和调节技能
?280T力劲压铸机工艺参数设定和调节技能 ?发布时间:2013-7-8 11:23:07 来源：互联网文字【大中小】 ? 工艺参数的设定和调节技能 压铸生产中机器工艺参数的设定和调节直接影响产品的质量。一个参数可能造成产品的多个缺陷，而同一产品的同一缺陷有可能与多个参数有关，要求在试压铸生产中要仔细分析工艺参数的变化对铸件成形的影响。压铸生产厂家通常由专人设定和调节机器参数。下面以力劲机械厂有限公司生产的DCC280卧式冷室压铸机为例，说明压铸生产中主要工艺参数的设定和调节技能。 一、主要工艺参数的设定技能 DCC280卧式冷室压铸机设定的内容及方法如下： （1）射料时间：射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2S以上。射料二速冲头运动的时间等于填充时间。 （2）开型（模）时间：开型（模）时间一般在2S以上。压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。调节开始时可以略为长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。 （3）顶出延时时间：在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5S 以上。 （4）顶回延时时间：在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5S以上。 （5）储能时间：一般在2S左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。 （6）顶针次数：根据型（模）具要求来设定顶针次数。 （7）压力参数设定 在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。选择、设定压射比压时 应考虑如下因素： 1）压铸件结构特性决定压力参数的设定。 ①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。 ②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低些。 ③工艺合理性：工艺合理性好，比压低些。 2）压铸合金的特性决定压力参数的设定 ①结晶温度范围：结晶温度范围大，选择高比压；结晶温度范围小，比压低些。 ②流动性：流动性好，选择较低压射比压；流动性差，压射比压高些。 ③密度：密度大，压射比压、增压比压均应大；密度小，压射比压、增压比压均选小些。 ④比强度：要求比强度大，增压比压高些。 3）浇注系统决定压力参数的设定 ①浇道阻力：浇道阻力大，主要是由于浇道长、转向多，在同样截面积下、内浇口厚度小产生的，增压比 压应选择大些。 ②浇道散热速度：散热速度快，压射比压高些；散热速度慢，压射比压低些。
压铸机技术培训资料
TOYO 压铸机技术培训资料 联德机械有限公司
前言 本《培训资料》只针对TOYO冷室压铸机，简要概述了该设备的系统特点、安全使用、正确维 护保养及参数设定方法等内容，最后列举了部分 常见故障及处理方法。众所周知，有些故障现象 相同，但引起故障的原因并不相同，那么发生故 障的部位也不相同，检修方法当然也不相同，请 大家分别对待。 该资料中定有许多不足和错误之处，希望广大朋友提出宝贵意见。 对所有使用和关心TOYO压铸机的朋友，在此表示衷心诚挚的谢意！
目录 1.安全操作注意事项-------------------------------------1 2.控制系统（PLCS PART-10）-------------------------2 3.压射系统特点----------------------------------------------3 4. 工艺参数设定与调整----------------------------------4~6 5.压铸机参数设定及相关画面讲解 -------------------------------7~13 6. 压铸机日常保养及定期保养----------------------14~15 7. 设备的使用与管理----------------------------------16~17 8. 维护保养注意事项----------------------------------18~19 9. 常见故障的诊断及排除方法---------------------20~21 10. 压铸机故障处理实例-----------------------------22~23
压铸机参数
压铸机各项参数汇编 压铸机吨数压铸模模 厚(mm) 锁模行程 (mm) 压射行程 (mm) 压射室直 径(mm) 哥林柱内距 (mm) 哥林柱 直径 (mm) 射料量(铝 /kg) 压室法兰 (mm) 拉桿規格 液压油量 (l) 280 250-650 460 400 50/60/70 560 x560 110 1.06-2.07 101.6*12 M16-?26 600 400 300-700 550 500 60/70/80 620 x620 130 2.7-4.7 130*12 M16-?26 850 630(力) 350-850 650 600 70/80/90 750x750 160 4.3-7.2 165*15 M20-?32 1100 650(伊) 350-900 670 650 70/80/90 850x850 160 4.6-7.7 165*15 M20-?30 1500 900(伊) 400-950 760 760 80/90/100 960x960 190 7.1-11.1 200*20 M24-?32 1700 900(鋁) 200*22 1250(力) 450-1180 1000 880 100-140 1100x1100 230 13-25.4 240*25 ?2600 1600(力) 500-1400 1200 930 110-150 1250*1250 250 16.6-30.8 260*25 ?3000 1650(伊) 500-1400 1200 970 100-150 1180x1180 250 17-32 260*25 M24-?40 3600 2500(力) 800-1800 1500 1050 140-180 1500*1500 310 30.3-50.1 280*30 ?3700
压铸工艺总结知识点
压铸工艺与模具设计期末考试重点知识点与复习题 1、压铸过程循环图：清理模具-喷刷涂料-合模-浇料-压射-凝固-开模-推出-取出铸件。 2、金属填充理论有三种：喷射填充理论、全壁厚填充理论、三阶段填充理论。 3、熔点较低的锌、铝、镁和铜合金为常用的压铸合金。 4、常用压铸铝合金的代号： 铝硅合金：ZL101，Y102，ZL103，Y104，ZL105 铝镁合金：ZL301,Y302 铝锌合金：Y401 5、压铸合金与压铸机的选择？ 铝合金：采用立式冷室压铸机， 锌合金：主要采用热室压铸机， 镁合金：既可以采用热室压铸机，也可以采用冷室压铸机， 铜合金：只采用冷室压铸机 6、压铸件的壁厚对铸件质量有何影响？ 1）薄壁压铸件的致密性好，可相对提高强度和耐磨性 2）壁厚增加，内部气孔、缩孔也随之增加，应尽量减小并保持均匀 3）太厚质量不好，太薄金属填充不良，铸件成型困难 合理的壁厚取决于压铸件的具体结构、合金的性能、并与压铸工艺参数有着密切关系，通常以薄壁和均匀壁厚为佳。 7、压铸件上可以压铸出孔和槽的最小尺寸及深度，受到一定的限制，与形成孔和槽的型芯在型腔中的分布位置有关。压铸孔和槽的最小尺寸及其深度除受到一定的限制外，在深度方向应带有一定的铸造斜度以便抽芯。 8、分析题：P24-P27 其中有两个图要考，判断哪个正确，说明为什么合理？ 9、压射力：是压铸机压射机构推动压射活塞的力，它来源于高压泵，可以压射压力和压射比压来表示。 压射比压：是压室内金属液在单位面积上所受的压力。 选择压射比压要考虑哪些因素？高的压射比压能提高铸件的致密性，过高的比压会导致粘模 应该考虑：1）铸件结构特性（壁厚、形状复杂程度、工艺合理性）；2）压铸合金特性（结晶温度范围、流动性、密度、比强度）；3）浇道系统（浇道阻力、浇道散热速度）；4）排溢系统（排气道布局、排气道截面积）；5）内浇道速度；6）温度（合金与压铸模的温度差） 选填充速度时：厚壁件高压低速；薄壁件高压高速 10、胀型力：压铸过程中，在比压的作用下，金属液充填型腔时，给型腔壁和分型面一定的压力 Fz=pbA Fz—模具分型面上的胀型力； pb—压射比压； A—压铸件、浇口和排溢系统在分型面上投影面积总和 11、压铸是压力铸造的简称。 压力铸造是将熔融的合金液注入压铸机的压室中，压室中的压射冲头以高压、高速将其充填到金属模具的型腔中，并在高压下冷却凝固成型为金属零件的一种方法。 压铸成型工艺:压力、充填速度、温度、时间。 压力的表示形式有压射力和压射比压两种。 压射力是指压铸机压射机构中推动压射活塞（压射冲头）运动的力，即压射冲头作用于压室中金属液面上的力。 压铸过程中压室内金属液在单位面积上所受到的压力称为压射比压，即压射力与压室截面积之比。 压射速度：压室内压射冲头推动金属液的移动速度，即压铸机压射冲头的速度（又称冲头速度）。 内浇口速度：是指金属液在压射冲头的作用下通过内浇口进去型腔时的线速度。
冷室压铸机打料培训教材
冷室压铸机打料培训教材 冷室压铸机是相对于热室压铸机而言的，是指压射室（盛放合金液与锤头配合，用于压射合金液的容器）置于环境温度下的一种压铸机。打料部分是压射动作的执行部分，主要由入料筒到企板之间的与柱架（锁模部分）、机架相连的所有零件组成。找图纸（装配图、零件图）分析了解这一部分的结构、组成，然后到现场去观看实物，进一步加深认识。在这一阶段要在熟悉资料和观看实物的过程中了解每一个零件的结构特点，安装位置，受力情况，性能要求只有先做到这一点，才能为今后顺利展开设计工作奠定基础。 在做具体开发设计之前，还得先清楚自己的设计工作按什么样的顺序展开，设计过程要满足哪些要求，工作从何处着手，到底要做哪些内容才算是完整设计，就必须在熟悉资料和机器之后，去研读部门工作指示WI-EN-001～WI-EN-009，研读完这些工作指示，了解其中内容、要求后，就可以开始设计了。 设计的第一步是仔细阅读总体方案，对里面的要求明白无误。 第二是设计计算，打料部分的设计计算有下列几项： 1、压射力：)(10432KN P D F -???=π D=打料油缸内径 P=系统压力 可以用上式推导出打料油缸内径。 2、有增压的压射力：)(104)(43222KN P D P d D F -??? ??????+?-=ηππ 式中 D=打料缸径 d 1=增压杆径 D 1=增压缸径 η=95%～90%扣除5%～10%压降后的比例。 3、铸造压力： )(1042 3 MPa d F A F P ?==π 式中： F=有增压的射料力
d=锤头直径 有几个锤头就要算几次。 4、铸造面积： )()(1023 KN F mm P F A 锁模力=?= 5、射料量计算： )%(7010462kg P L d G ????=-π 式中： d=锤头直径 L=射料行程 ρ =合金密度 有几个锤头就要计算几次。 以上五个计算是打料部分固定的几个计算，在实际设计过程中还要经常用到各类计算，如各种零配件强度、校核计算等。 做完计算后，有许多零件的大小就可以初步确定，如：缸筒选多大，某些零件的大小，固定螺丝的大小、个数等，有了这些就可以很快地将各零件的大小直接反映在方案图上。 在设计方案图时，除了要先进行必要的计算，另一方面要拿一个同系列同类型的现有机型打料部件图作参考，这样能提高作方案图的工作效率，同时也能避免出错。做方案图时主要涉及零件尺寸的设计，零件尺寸都设计出来了，方案图也就出来了。 下面讲述各零件的设计方法，顺序以附图（1）中的序号由小到大进行。 1、入料筒，安装位置见附图（1）中的1，其中E 是规格表中所述的压射室法兰直径，用于与模具配合，C 是凸出头板高度，附图所示的是带升降的入料筒结构。 长度C+D+20-B 厚度=最大锤头直径时，最薄处单边厚度取20～35mm ，如法兰直径与 最大锤头直径相差很大时，单边厚度可略取厚些，这样切削量会小些。配合部分的尺寸取整数。其余选材和技术要求、精度要求见例图（1）。 2、压射冲头：也叫锤头，安装位置见附图（1）中的2，其中20也是锤头伸
压铸机操作规程(冷室)
压铸机操作规程 第一节卧式冷室压铸机的操作规程随着汽车工业、电子通讯、家用电器和儿童玩具的高速发展，冷室压铸机自动化程度也不断得到提高，目前的卧式冷室压铸机已可以实现压铸循环整个工艺过程的全自动化，如安全门用气动或电动控制实现自动开门、关门；合金液自动浇注；压铸机黄油/机油自动给油润滑；取件机械手自动取出铸件；压铸模具的冷却、加热、保温及喷涂的自动控制。这一系列柔性生产单元通过主机的电脑联网在一起来达到统一控制和管理的目的。力劲集团公司生产的卧式冷室压铸机已实现了这统一控制管理系统，它采用独立的电脑控制箱来控制机器各动作，配以单色或彩色显示屏，对各种动作的工作压力、工作流量及时间采用人机对话模式来设定参数进行调整，机器各操作工序间设置有联锁安全机构和自我诊断功能，在工作中发生故障或违反操作规定时能及时报警并在显示屏上显示故障原因，以利操作人员及时予以纠正恢复正常生产秩序。 卧式冷室压铸机操作方式分为自动、手动两种。在正常生产中采用自动循环操作方式，在调试或维修过程中采用手动操作。下面以力劲集团公司生产的DCC400冷室压铸机为例，介绍冷室压铸机的操作方法和步骤。
一、一般卧式冷室压铸机的操作规程 一般卧式冷室压铸机的工艺参数的设定和调整采用拨码方式（高档机采用触摸屏方式），下面以力劲集团公司生产的DCC400卧式冷室压铸机为例，分电箱控制面板、操作面板、手动操作、自动操作、运动动作条件五个方面介绍其操作方法和步骤。 1.电箱控制面板的功能 1）电箱控制面板的位置和功能设置如图1和图2所示。 图1 DCC400电箱控制面板的位置和机前操作面板的位置 图2 DCC400电箱控制面板功能设置
压铸培训教材
一、概说 压铸作为有别于砂型铸造及蜡模铸造的一种加工工艺，具有大批量生产、尺 寸精密、外表漂亮的特点。 压铸又可分为热室压铸、冷室压铸。 压铸的过程可以简单地描述成： 低速阶段：料勺倒铝后，压射到模具的浇口附近。 （目的是：①排出空气；②为高速压射准备。） 高速阶段：从浇口处切换，快速压入模芯。 （目的：获得漂亮的压铸外观） 增压阶段：压射停止时，在未凝固前进行。 （目的：①卷入空气的细微化；②因冷却收缩导致的缩孔进行补充； ③使铸件获得致密的组织。 新的工艺 1．真空压铸：①装上真空抽气装置 ②改造模具结构（气密性要求）。 2．ACURAD压铸：①浇口大，速度慢。 ②2重压射。 3．局部加压法 厚肉处高压型芯打入。 4．半凝固压铸（ADC1不适用，偏析）
二、安全 A．严禁事项 1．模具分型面处，不得站立，以防止被飞边射伤。 2．炉子里不能有水分进入（包括铝锭、料勺、热电偶棒等未预热过的金属器具），以免造成爆炸。 3．压铸机、模具修理时，如有身体一部分要进入动作结构时，必须切断电源开关。以免机械误动造成人身残废。 4．压铸机的操作必须单人完成，当有帮手时，必须在相互确认后方可合模、开模等。5．行车吊装模具及坩锅时，在其下方不得有人或压机，不准快速晃动。 B．应急措施 1．铝液爆炸时，操作工应尽快躲避，并高声通知。 2．发现火情或异常动作时，应立即关闭电源，随后用灭火器或砂子扑灭。 3．如有人员受伤，必须以最快速度送医院抢救。 C．安全的三原则 1．4S—整理、整顿、清洁、清扫 a．清洁的场地容易发现漏油、漏水之处，以便及时修理。 b．整齐、整洁的场所在发生意外时便于及时躲避。 c．防止滑倒、绊倒等的发生。 2．点检、保养 可以提前发现设备、装置的隐患，尽快解决。 3．作业标准化 作业标准含有安全效率、质量考虑，而且也是历次血的教训提炼而成的。 操作者必须无条件执行（不管理解与否），生产主管应进行监督、指导，以利 操作者理解、执行。
