哈工大2012机械设计基础(839回忆版)
2012哈工大机械设计基础真题回忆版上一年考前两个月因为没有找到2011年真题而很惘然的时候，我找到了某人士的热心回忆版。今年终于到我考完了，感觉还不错，是时候让我回馈这个网站了，现呈上我的2012的回忆版，考完这晚就默写出来，大概有个百分之八九十吧。希望能给有志考上哈工大的你们一点点鼓励。
一、填空题：
1.规定涡轮加工刀具的原因。
2.梯形螺纹的牙型角
3.齿面接触应力是否每处接触点都一样？
4.滚动轴承的寿命计算及定义
5.多级减速箱输出轴按高速还是低速计算？
6.提高螺纹连接刚度的措施：（减少）螺栓刚度，举例
7.轴承部件轴向固定的三种方式
二、简答题
1.齿轮传动的载荷系数的组成及其分别影响系数
2.软齿面闭式齿轮传动设计准则，怎么选择M和Z？
3.非液体摩擦滑动轴承设计校核准则？
4.图1中带受应力最大为何处？应力组成。
三、计算题（8题）
1.自由度计算，问某一杆为主动件，机构运动是否确定，一般题。《机械原
理试题精选与解答》里面的会做，这个也没问题的
2.刨床刨削机构。在《机械原理试题精选与解答》P39例2.19的基础上加了
几个问：1.摆杆摆角大少？2.知AD尺寸，求其他杆尺寸3.标出曲柄AB 运动方向4.什么位置CD角速度最大？
3.（1）画出该位置凸轮转角，推杆位移，压力角。（2）推程角，远休止角，
回程角，近休止角的计算数值。（3）若推程时压力角最大为45°，问a 的取值。（两轮大小相同为R）
4.加工齿轮及变位。P85例4.17,（1）（2）问。跟03到05中的某一年的真
题基本是一样的。第三个问特别点：求变位后da（齿顶圆直径），rb（基圆半径）
5.特别之处在于不同平时的差动机构，它少了主动轮。（1）蜗杆5不动求iH4，（2）电机不动，蜗杆带动求i54
6.（1）画瞬心
（2）知J1，J2，J3，m2，M1，M2，求1上的等效转动惯量Je1
（3）求角加速度，力矩形式的运动方程P131例7.5
7常规的涡轮蜗杆加二级斜齿轮传动，合并求简单的角接触球轴承轴向荷载Fa1，Fa2，与《机械设计试题精选与解答》P133，例7.1计算过程基本一样
8.求剩余预紧力。就一条公式：F’’=F’-[Cm/Cm+Cb]F≥0
四、设计题20分
机械设计第八版高教出版社的*良贵的P326，双支点各单向固定的例子。
给出了圆锥滚子轴承背靠背的图，叫你话面向面的图
（1）怎么调节轴承间隙
（2）背靠背，面向面的优缺点
相对2011的题，今年的题简单了不少。但计算量还是非常的大，时间很赶。我刚好最后几分钟画完图，部分题的小问放弃了。他给的十二页纸完全写得满满的。建议练速度。题变得灵活，有多种类型综合的趋势。有些填空题还是缺了，记得的补上吧。。哈
啊，好累啊，花了我一个早上写这份东西。适合你的话，给点掌声咯~~嘿嘿
/So上
机械设计基础课后习题答案全
7-1解：（1）先求解该图功的比例尺。 （2 ）求最大盈亏功。根据图7.5做能量指示图。将和曲线的交点标注， ，，，，，，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-” 号，然后根据各自区间盈亏功的数值大小按比例作出能量指示图（图7.6）如下：首先自向上做 ，表示区间的盈功；其次作向下表示区间的亏功；依次类推，直到画完最后一个封闭 矢量。由图知该机械系统在区间出现最大盈亏功，其绝对值为： （3 ）求飞轮的转动惯量 曲轴的平均角速度：； 系统的运转不均匀系数：； 则飞轮的转动惯量：
图7.5图7.6 7-2 图7.7 图7.8 解：（1）驱动力矩。因为给定为常数，因此为一水平直线。在一个运动循环中，驱
动力矩所作的功为，它相当于一个运动循环所作的功，即： 因此求得： （2）求最大盈亏功。根据图7.7做能量指示图。将和曲线的交点标注， ，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-”号，然后根据各自区间盈亏 功的数值大小按比例作出能量指示图（图7.8）如下：首先自向上做，表示区间的盈功； 其次作向下表示区间的亏功；然后作向上表示区间的盈功，至此应形成一个封闭区间。 由图知该机械系统在区间出现最大盈亏功。 欲求，先求图7.7中的长度。如图将图中线1和线2延长交于点，那么在中， 相当于该三角形的中位线，可知。又在中，，因此有： ，则
根据所求数据作出能量指示图，见图7.8，可知最大盈亏功出现在段，则 。 （3）求飞轮的转动惯量和质量。 7-3解：原来安装飞轮的轴的转速为，现在电动机的转速为，则若将飞轮 安装在电动机轴上，飞轮的转动惯量为： 7-4解：（1）求安装在主轴上飞轮的转动惯量。先求最大盈亏功。因为是最大动能与最小 动能之差，依题意，在通过轧辊前系统动能达到最大，通过轧辊后系统动能达到最小，因此： 则飞轮的转动惯量： （2）求飞轮的最大转速和最小转速。
关于机械设计基础课程的学习体会
合肥学院 Hefei University 论文题目关于机械设计基础课程的学习体会课程名称机械设计基础 指导教师韩成良 系别/班级化工系粉体材料科学与工程（2）班
姓名（学号）周桃磊 1403012003 关于机械设计基础课程的学习体会 作者：周桃磊 合肥学院，化工系，安徽，合肥，230601 摘要：机械设计（machine design），根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸、润滑方法等进行构思、分析和计算并将其转化为具体的描述以作为制造依据的工作过程。 机械设计是机械工程的重要组成部分，是机械生产的第一步，是决定机械性能的最主要的因素。机械设计的努力目标是：在各种限定的条件(如材料、加工能力、理论知识和计算手段等)下设计出最好的机械，即做出优化设计。优化设计需要综合地考虑许多要求，一般有：最好工作性能、最低制造成本、最小尺寸和重量、使用中最可靠性、最低消耗和最少环境污染。这些要求常是互相矛盾的，而且它们之间的相对重要性因机械种类和用途的不同而异。设计者的任务是按具体情况权衡轻重，统筹兼顾，使设计的机械有最优的综合技术经济效果。过去，设计的优化主要依靠设计者的知识、经验和远见。随着机械工程基础理论和价值工程、系统分析等新学科的发展，制造和使用的技术经济数据资料的积累,以及计算机的推广应用,优化逐渐舍弃主观判断而依靠科学计算。 关键词：机械设计机械工程粉体工程 正文 一：机械设计基础课程学习状况
1.学习意义：机械设计基础课程是粉体材料科学与工程专业的一门重要的专业课，它的任务是使我们掌握常用机构和通用零件的基本理论和基本知识，初步具有这方面的分析、应用、设计能力，并通过必要的基本技能训练，培养我们正确的设计思想和严谨的工作作风，为培养高素质技能型人才奠定基础。 机械设计基础课程是一门用以培养学生机械设计能力的技术基础课，本课程主要研究内容： 1、阐述常用机构的工作原理、运动特性及设计方法。 2、阐述常用零部件的工作原理、结构特点及设计方法。 3、介绍机械系统的设计思路和设计方法。 2.学习方法：（1）学会综合运用知识本课程是一门综合性课程，综合运用本课程和其他课程所学知识解决机械设计问题是本课程的教学目标，也是设计能力的重要标志。 （2）学会知识技能的实际应用本课程又是一门能够应用于工程实际的设计性课程，除完成教学大纲安排的实验、实训、设计训练外，还应注意设计公式的应用条件，公式中系数的选择范围，设计结果的处理，特别是结构设计和工艺性问题。 （3）学会总结归纳本课程的研究对象多，内容繁杂，所以必须对每一个研究对象的基本知识、基本原理、基本设计思路方法进行归纳总结，并与其他研究对象进行比较，掌握其共性与个性，只有这样才能有效提高分析和解决设计问题的能力。 （4）学会创新学习机械设计不仅在于继承，更重要的是应用创新，机械科学产生与发展的历程，就是不断创新的历程。只有学会创新，才能把知识变成分析问题与解决问题的能力。 二：机械设计基础课程内容更新 机械设计基础是高等学校机械类各专业的一门主干技术课，是一门综合性的专业技术基础课。由于它包括的内容广而散，纵横关系复杂，几乎每一章都包括工作原理、类型特点、机构设计或结构设计、参数选择等内容，涉及机械制图、理论力学、材料力学、金属工艺学等多门课程，该课程包含的内容广，主要表现在关系多、门类多、公式多、图形多和表格多等现象。该门课程与工程实际联系紧密，要学
哈工大机械设计基础学时试题答案
班 级 姓 名 题号 一 二 三 四 五 六 七 八 九 十 总分 分数 一、 填空题（共24 分，每空1分） 1）按照两表面间的润滑状况，可将摩擦分为 干摩擦 、 边界摩擦 、 流体摩擦 和 混合摩擦 。 2）当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常装拆时，往往采用螺纹联接中的 螺钉 联接。 3）带传动中，带在带轮上即将打滑而尚未打滑的临界状态下，紧边拉力F 1与松边拉力F 2之间的关系为 112f F F e α=? 。 4）滚动轴承的基本额定寿命L ，是指一批相同的轴承，在相同的条件 下运转，其中 90％ 的轴承在疲劳点蚀前所能转过的总转数，单位为106r 。 5）非液体摩擦滑动轴承限制pv 值，主要是为了防止轴瓦 胶合 失效。 6）弹簧指数C= D/d ，C 越大，弹簧刚度越 小 。 7）当机构处于死点位置时，机构的压力角为 90° 。 8）有一紧螺栓连接，已知预紧力'F =1500N ，轴向工作载荷F =1000N ，螺栓的刚度C b =2000N/mm ，被连接件的刚度C m =8000N/mm ，则螺栓所受的总拉力F 0= 1700 N ，剩余预紧力''F = 700 N ，保证结合面不出现缝隙的最大轴向工作载荷F max = 1875 N 。 9）对于软齿面闭式齿轮传动，通常先按 齿面接触疲劳 强度进行设计，然后校核 齿根弯曲疲劳 强度。 10）蜗杆传动的失效形式主要是 齿面点蚀 、 齿面胶合 和 齿面磨损 ，而且失效通常发生在 蜗轮轮齿上 。 哈工大2005 年秋季学期 机械设计基础（80学时）试题答案
11）在凸轮机构的几种基本的从动件运动规律中，等速运动规律使凸轮机构产生刚性冲击，正弦加速度运动规律则没有冲击，等加速等减速、余弦加速度运动规律产生柔性冲击。 二、选择题（共11分，每小题1分） 1）一阀门螺旋弹簧，弹簧丝直径d=2.5mm，因环境条件限制，其弹簧外径D2不得大于17.5mm，则弹簧指数不应超过c) 。 a) 5 ; b) 6.5 ; c) 6 ; d) 7 。 2）平键的剖面尺寸b×h是根据d) 从标准中查取。 a) 传递转矩的大小; b) 载荷特性; c) 键的材料; d) 轴的直径。 3）带传动采用张紧轮的目的是d) 。 a)减轻带的弹性滑动; b) 提高带的寿命; c) 改变带的运动方向; d) 调节带的初拉力。 4）润滑良好的闭式软齿面齿轮传动最常见的失效形式为b) 。 a) 齿面磨损; b) 齿面疲劳点蚀； c) 齿面胶合; d) 齿面塑性变形。 5）在V带传动设计中，取小带轮基准直径d d1≥d dmin，主要是为了考虑 a) 对传动带疲劳强度的影响 a) 弯曲应力; b) 离心拉应力； c) 小带轮包角; d) 初拉力。 6）蜗杆传动中，当其它条件相同时，增加蜗杆的头数，则传动效率 b) 。 a) 降低; b) 提高；c) 不变；d)可能提高，可能降低。 7）工作时只承受弯矩，不传递转矩的轴，称为a) 。 a) 心轴; b) 传动轴; c) 转轴; d) 曲轴。 8）半圆键连接的主要优点是c) 。 a) 对轴的强度削弱较轻; b) 键槽的应力集中较小； c) 适于锥形轴端的连接。
哈尔滨工业大学机械设计基础轴系部件设计
机械设计基础大作业计算说明书 题目：朱自发 学院：航天学院 班号：1418201班 姓名：朱自发 日期：2016.12.05 哈尔滨工业大学
机械设计基础 大作业任务书题目：轴系部件设计 设计原始数据及要求：
目录 1.设计题目 (4) 2.设计原始数据 (4) 3.设计计算说明书 (5) 3.1 轴的结构设计 (5) 3.1.1 轴材料的选取 (5) 3.1.2初步计算轴径 (5) 3.1.3结构设计 (6) 3.2 校核计算 (8) 3.2.1轴的受力分析 (8) 3.2.2校核轴的强度 (10) 3.2.3校核键的强度 (11) 3.2.4校核轴承的寿命 (11) 4. 参考文献 (12)
1.设计题目 斜齿圆柱齿轮减速器轴系部件设计2.设计原始数据
3.设计计算说明书 3.1 轴的结构设计 3.1.1 轴材料的选取 大、小齿轮均选用45号钢，调制处理，采用软齿面，大小齿面硬度为241~286HBW ，平均硬度264HBW ；齿轮为8级精度。 因轴传递功率不大，对重量及结构尺寸无特殊要求，故选用常用材料45钢，调质处理。 3.1.2初步计算轴径 按照扭矩初算轴径： 6 3 39.55100.2[]P P n d n τ?≥ =式中： d ——轴的直径，mm ；
τ——轴剖面中最大扭转剪应力,MPa ； P ——轴传递的功率，kW ； n ——轴的转速，r /min ； []τ——许用扭转剪应力，MPa ； C ——由许用扭转剪应力确定的系数； 根据参考文献查得106~97C =，取106C = 故 10635.0mm d ≥== 本方案中，轴颈上有一个键槽，应将轴径增大5%，即 35(15%)36.75mm d ≥?+= 取圆整，38d mm =。 3.1.3结构设计 （1）轴承部件的支承结构形式 减速器的机体采用剖分式结构。轴承部件采用两端固定方式。 （2）轴承润滑方式 螺旋角: 12() arccos =162n m z z a β+= 齿轮线速度： -338310175 2.37/6060cos 60cos16n m zn dn v m s πππ β???==== 因3/v m s <, 故轴承用油润滑。
机械设计基础习题与答案
第一章 平面机构的自由度和速度分析 题1-1 在图示偏心轮机构中，1为机架，2为偏心轮，3为滑块，4为摆轮。试绘制该机构的运动简图，并计算其自由度。 题1—2 图示为冲床刀架机构，当偏心轮1绕固定中心A 转动时，构件2绕活动中心C 摆动，同时带动刀架3上下移动。B 点为偏心轮的几何中心，构件4为机架。试绘制该机构的机构运动简图，并计算其自由度。 题1—3 计算题1－3图a ）与 图b ）所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。 A B C 1 2 3 4 a) 曲柄摇块机构 A B C 1 2 3 4 b) 摆动导杆机构 题解1－1 图
题1－3图a）题1－3图b） 题1—4计算题1—4图a、图b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。 题1—5 计算题1—5图所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）,并标出原动件。 题1—5图题解1—5图
题1-6 求出图示的各四杆机构在图示位置时的全部瞬心。 第二章 连杆机构 题2-1在图示铰链四杆机构中，已知 l BC =100mm ，l CD =70mm ，l AD =60mm ，AD 为机架。试问： （1）若此机构为曲柄摇杆机构，且AB 为曲柄， 求l AB 的最大值； （2）若此机构为双曲柄机构，求l AB 最小值； （3）若此机构为双摇杆机构，求l AB 的取值范围。 题2-2 如图所示的曲柄滑块机构： （1）曲柄为主动件，滑块朝右运动为工作 行程，试确定曲柄的合理转向，并简述其理由； （2）当曲柄为主动件时，画出极位夹角θ，最小传动角g min ； （3）设滑块为主动件，试用作图法确定该机构的死点位置 。 题2-3 图示为偏置曲柄滑块机构，当以曲柄为原动件时，在图中标出传动角的位置， 并给出机构传动角的表达式，分析机构的各参数对最小传动角的影响。 A C D 题2-1图

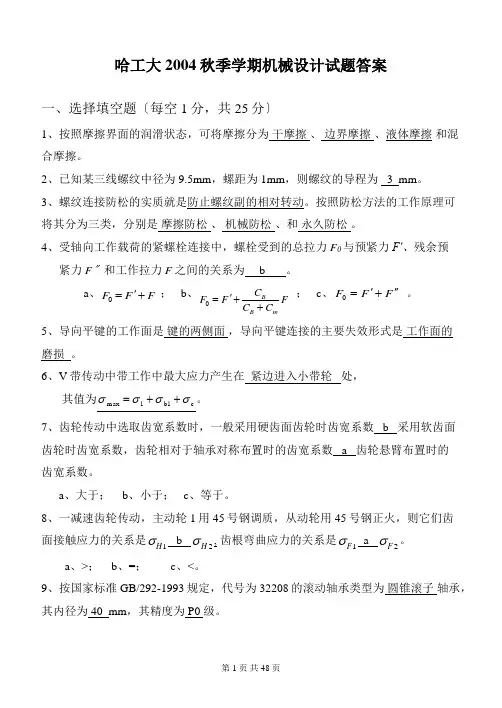

机械设计基础试题及答案
一、填空题：（每空1分，计32分） 1. 按表面间摩擦状态不同,滑动轴承可分为 液体摩擦 滑动轴承和 非液体摩擦 滑动轴承 2. 普通螺栓连接的凸缘联轴器是通过 摩擦力矩 传递转矩的；铰制孔螺栓连接的凸缘联轴器是通过 剪切与挤压 传递转矩的。 3. 三角形螺纹的牙型角为 60度 ，因其具有较好的 自锁 性能，所以通常用于 连接 。 4. 滑动轴承轴瓦上浇铸轴承衬的目的是 提高轴瓦的减磨耐磨性能 写出一种常用轴承衬材料的名称 轴承合金 。 5. 普通平键的工作面是 两侧面 ，其主要失效形式为 平键被压溃 ，其剖面尺寸b*h 是根据 轴的直径 来选择的。 6. 轮齿折断一般发生在 齿根 部位，为防止轮齿折断，应进行 齿根弯曲疲劳 强度计算。 7. 滚动轴承的基本额定寿命是指一批轴承，在相同运转条件下，其中 90 ％的轴承不发生 疲劳点蚀 前所运转的总转数。 8. 按工作原理不同，螺纹连接的防松方法有 摩擦防松 、 机械防松 和 破坏螺纹副防松 。 9.转速与当量动载荷一定的球轴承，若基本额定动载荷增加一倍，其寿命为原来寿命的 8 倍。 10.蜗杆传动中，蜗杆分度圆柱上的螺旋线升角应等于蜗轮分度圆上的螺旋角，且两螺旋线方向应 相同 。 11.机构具有确定运动的条件是（1） 机构自由度大于零 （2） 原动件数等于自由度数 。 12.曲柄摇杆机构中，当 曲柄 与 机架 处于两次共线位置之一时，出现最小传动角。 13.圆柱螺旋弹簧的特性线是表示弹簧 受力与变形 之间的关系曲线；弹簧受轴向工作载荷时，其簧丝横截面上的应力最大点在 簧丝内侧点 ； 哈工大2004年秋季学期 机械设计基础（80学时） 试题答案
机械设计基础课程设计
南京工业大学 机械设计基础课程设计计算说明书 设计题目 系（院） 班级 设计者 指导教师 年月日
目录 1：课程设计任务书。。。。。。。。。。。。。。。。。1 2：课程设计方案选择。。。。。。。。。。。。。。。。2 3：电动机的选择。。。。。。。。。。。。。。。。。。3 4：计算总传动比和分配各级传动比。。。。。。。。。。4 5:计算传动装置的运动和动力参数。。。。。。。。。。。5 6：减速器传动零件的设计与计算 （1）V带的设计与计算。。。。。。。。。。。。。。8 （2）齿轮的设计与计算。。。。。。。。。。。。。。13 （3）轴的设计与计算。。。。。。。。。。。。。。。17 7：键的选择与校核。。。。。。。。。。。。。。。。。26 8：联轴器的设计。。。。。。。。。。。。。。。。。。28 9：润滑和密封。。。。。。。。。。。。。。。。。。。29 10：铸铁减速器箱体主要结构设计。。。。。。。。。。。30 11：感想与参考文献。。。。。。。。。。。。。。。。。32
一、设计任务书 ①设计条件 设计带式输送机的传动系统，采用带传动和一级圆柱出论减速器 ②原始数据 输送带有效拉力F＝5000N 输送带工作速度V＝1.7m/s 输送带滚筒直径d＝450mm ③工作条件 两班制工作，空载起动载荷平稳，常温下连续（单向）运转，工作环境多尘；三相交流电源，电压为380/220V。 ④使用期限及检修间隔 工作期限：8年，大修期限：4年。 二．传功方案的选择 带式输送机传动系统方案如图所示：（画方案图）
带式输送机由电动机驱动。电动机1将动力传到带传动2，再由带传动传入一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作。传动系统中采用带传动及一级圆柱齿轮减速器，采用直齿圆柱齿轮传动。
2016年哈工大考研《机械设计基础》真题回忆版
2016年哈工大考研《机械设计基础》真题回忆版 填空题 题目很多，我记不太清了，但是有很多选①②③④这种填空格式的选择题，有几道确定是单选，还有几道我不确定，但是选的一个。考的还是五花八门，大概得认真把机械设计整本书背下来才能打高分。 简答题 第一道问张紧轮怎么布置 第二道是给出两个图问你哪个可以形成油膜，其实是考液体动压润滑的三个必要条件 第三道是给出一个高转速轴，一个低速重载轴，问都应该装哪种轴承 第四道问轴上装两个平键，考虑强度因素，问为什么两轴要呈180度放置 第五道说的是大批量生产一个直径280mm的齿轮套在直径50mm的轴上，问选用哪种结构，轮坯用哪种方式制造 第三题 计算自由度，机构蛮复杂的，但是这种题再难也难不到哪里去啦 第四题 是考虑摩擦圆摩擦角，让你对一个机构受力分析，然后第一问求某滑块速度，第二问求机构的效率。机构挺复杂的，有两个移动副和三个杆件，我时间不够这题没怎么做，大概觉得需要用到考虑摩擦圆摩擦角之后的受力分析，速度瞬心法求速度，还有效率的计算公式。←_←这题14分，特别值钱，但是又难又花时间第五题 凸轮，考对心直动从动件，理论轮廓是圆的一部分，考从动件位移，压力角计算
第六题 齿轮，考齿条刀具加工某齿轮，第一问加工标准的，第二问加工变位的，直接套公式就ok 第七题 轮系，两个周转和一个定轴的组合，问传动比 第八题 等效和速度波动调节，第一问求最大盈亏功，第二问求最大速度最小速度，第三问求它们出现的时间。唔，问题很常规，M-φ曲线比较新鲜，但总体还是很简单第九题 第一道，考的是铰制孔用螺栓，第一问求失效形式，第二问求设计最优结构，第三问求螺栓剪切力并根据校核条件设计直径。 考了十几年的普通螺栓今年突然就出了铰制了！ 第二道，给的图是传送带加斜齿轮，直齿轮的三级传dong装置。在安装小齿轮的高速轴上，装了一对圆锥滚子轴承，给了小齿轮的Fa Fr Ft，传送带对该轴的压li，小齿轮转速，问小齿轮左旋还是右旋对轴承寿命有什么影响 第十题作图题 第一问是让你画联轴器和唇形密封圈，题目没直接提唇形，问的比较隐晦。 第二个题是轴系改错，轴承奇葩了点，是左边一个右边一对儿，不过常考的点还是那些
机械设计基础习题答案
平面机构及其自由度 1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。 解 1）取比例尺 绘制其机构运动简图（图b）。 l 图 b） 2）分析其是否能实现设计意图。 GAGGAGAGGAFFFFAFAF
GAGGAGAGGAFFFFAFAF 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+?-?='-'-+-=F p p p n F h l 因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。 3）提出修改方案（图c ）。 为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。
GAGGAGAGGAFFFFAFAF 图 c 1） 图 c 2） 2、试画出图示平面机构的运动简图，并计算其自由度。 解：3=n ，4=l p ，0=h p ，123=--=h l p p n F 解：4=n ，5=l p ，1=h p ，123=--=h l p p n F 3、计算图示平面机构的自由度。
GAGGAGAGGAFFFFAFAF 解：7=n ，10=l p ，0=h p ，123=--=h l p p n F
哈工大2012机械设计基础(839回忆版)
2012哈工大机械设计基础真题回忆版上一年考前两个月因为没有找到2011年真题而很惘然的时候，我找到了某人士的热心回忆版。今年终于到我考完了，感觉还不错，是时候让我回馈这个网站了，现呈上我的2012的回忆版，考完这晚就默写出来，大概有个百分之八九十吧。希望能给有志考上哈工大的你们一点点鼓励。 一、填空题： 1.规定涡轮加工刀具的原因。 2.梯形螺纹的牙型角 3.齿面接触应力是否每处接触点都一样？ 4.滚动轴承的寿命计算及定义 5.多级减速箱输出轴按高速还是低速计算？ 6.提高螺纹连接刚度的措施：（减少）螺栓刚度，举例 7.轴承部件轴向固定的三种方式 二、简答题 1.齿轮传动的载荷系数的组成及其分别影响系数 2.软齿面闭式齿轮传动设计准则，怎么选择M和Z？ 3.非液体摩擦滑动轴承设计校核准则？ 4.图1中带受应力最大为何处？应力组成。
三、计算题（8题） 1.自由度计算，问某一杆为主动件，机构运动是否确定，一般题。《机械原 理试题精选与解答》里面的会做，这个也没问题的 2.刨床刨削机构。在《机械原理试题精选与解答》P39例2.19的基础上加了 几个问：1.摆杆摆角大少？2.知AD尺寸，求其他杆尺寸3.标出曲柄AB 运动方向4.什么位置CD角速度最大？ 3.（1）画出该位置凸轮转角，推杆位移，压力角。（2）推程角，远休止角， 回程角，近休止角的计算数值。（3）若推程时压力角最大为45°，问a 的取值。（两轮大小相同为R） 4.加工齿轮及变位。P85例4.17,（1）（2）问。跟03到05中的某一年的真 题基本是一样的。第三个问特别点：求变位后da（齿顶圆直径），rb（基圆半径）
哈尔滨工业大学 - 乐学网(哈工大交互式网络教学平台)
《计算机图形学》课程教学大纲 课程编号：S4030190 课程中文名称：计算机图形学 课程英文名称：Computer Graphics 总学时：30 讲课学时：20 实验学时：10 总学分：2 授课对象：计算机科学与技术专业、信息安全专业、生物信息技术专业 先修课程：高级语言程序设计，数据结构与算法 课程分类：专业课 开课单位：计算机科学与技术学院 一、课程教学目的 《计算机图形学》是计算机科学与技术专业本科教学中的一门重要的专业课。在计算机科学与技术专业的教学计划中占有重要地位和作用，其主要特点是理论与实践结合性强，是许多后续课程(如图像处理，模式识别，多媒体技术，虚拟现实，计算机视觉等)的基础课程，在CAD/CAM、（汽车、船舶、飞机的）外形设计、计算机动画、计算机艺术、过程控制、系统环境模拟、地理信息系统、科学计算的可视化等领域都有重要的应用。学习本课程旨在使学生掌握基本图形生成算法、图形变换与裁剪、真实感图形生成算法、计算机动画技术的基本原理，在此基础上，通过编写算法实现程序加深对图形学基本内容的理解，提高用理论指导实践的能力，为学生今后学习其他相关课程和从事计算机图形学及其应用方面的研究打下坚实基础。 二、教学内容及学时安排 1. 绪论(2学时) 计算机图形学的研究内容及其与相关学科的关系，计算机图形学的发展与应用 2. 图形输入输出设备(2学时) 交互式计算机图形处理系统的组成，图形输入设备，图形输出设备，图形显示原理，图形软件标准
3. 基本图形生成算法(4学时) 直线、圆弧的DDA生成算法、Bresenham生成算法，扫描线填充算法的基本原理，有序边表算法，边填充算法，种子填充算法的基本原理，简单的种子填充算法，扫描线种子填充算法 4. 图形变换与裁剪(6学时) 窗口视图变换，齐次坐标技术，二、三维图形几何变换，平行投影、透视投影变换，线段的Cohen-Sutherland裁剪、Liang-Basky裁剪算法，多边形的逐边裁剪、双边裁剪算法 5. 计算机动画(2学时) 传统动画与计算机动画，计算机动画中的常用技术，用flash制作简单的二维动画的方法 6. 高级计算机图形学快速浏览(4学时) 包括：自由曲线设计专题，几何造型与分形艺术专题，颜色科学及其应用专题，真实感图形显示专题 三、教学基本要求 1．课程基本要求 要求学生在学习完本课程以后，能对计算机图形学的研究内容及其应用方向有一个全面的认识和了解，了解计算机图形学的研究内容及其与相关学科的关系，了解计算机图形学在汽车、船舶、飞机的外形设计，以及计算机动画、计算机艺术、过程控制、系统环境模拟、虚拟现实等领域中的应用，掌握一些基本的图形生成算法(包括直线和圆弧的生成算法、区域填充算法、图形几何变换、投影变换，线段裁剪、多边形裁剪算法等)和图形显示原理，三维实体的基本表示方法、以及三维真实感图形显示的方法、常用的计算机动画技术等内容，为以后深入研究和从事相关领域的科研奠定基础。 2．实验基本要求 为了加深掌握常用的图形生成算法的基本原理，配合教学内容安排相应的实验，共10学时，以验证课堂的理论；进一步培养学生的动手能力、设计能力和解决问题的能力。 （1）编程实现一个基本图形生成算法（直线、圆弧生成算法，实区域填充算
机械设计基础习题及答案
机械设计基础复习题（一） 一、判断题：正确的打符号√，错误的打符号× 1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。( ) 2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。( ) 3．若力的作用线通过矩心，则力矩为零。( ) 4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。( ) 5．带传动中，打滑现象是不可避免的。( ) 6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。 ( ) 7．标准齿轮分度圆上的齿厚和齿槽宽相等。( ) 8．平键的工作面是两个侧面。( ) 9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。( ) 10．螺纹中径是螺纹的公称直径。（） 11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。( ) 12．在运动副中，高副是点接触，低副是线接触。( ) 13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。( ) 15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。( ) 16．周转轮系的自由度一定为1。( ) 17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。( ) 18．代号为6205的滚动轴承，其内径为25mm。( ) 19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。( ) 二、填空题 1．直齿圆柱齿轮的正确啮合条件是相等，相等。 2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为 。 3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的 加以限制。 4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。6．轴上零件的轴向固定方法有、、、等。7．常用的滑动轴承材料分为、、三类。8．齿轮轮齿的切削加工方法按其原理可分为和两类。9．凸轮机构按从动件的运动形式和相对位置分类，可分为直动从动件凸轮机构和凸轮机构。 10．带传动的主要失效形式是、及带与带轮的磨损。11．蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。闭式蜗杆传动必须进行以控制油温。12．软齿面齿轮常用中碳钢或中碳合金钢制造，其中大齿轮一般经处理，而小齿轮采用处理。
哈工大机械设计基础试题与答案(doc 9页)
1分，共30分） 本题分数 1. 机构具有确定运动的条件是机构的自由度大于零且机构的原动件数等于机构的自由度。 2. 在凸轮机构四种常用的推杆运动规律中，等速运动规律运动规律有刚性冲击；等加速等减速运动规律和余弦加速度运动规律有柔性冲击； 正弦加速度运动规律无冲击。 3. 带传动工作时，最大应力发生在在紧边进入小带轮处，带传动的主要失效形式是打滑和疲劳破坏。 4. 一对渐开线直齿圆柱齿轮正确啮合条件为：模数相等和压力角相等，齿轮连续啮合传动条件为：重合度大于1 。 5. 在齿轮传动设计时，软齿面闭式传动常因_ _齿面点蚀而失效，故通常先按齿面接触疲劳强度设计公式确定传动的尺寸，然后验算齿轮的齿根弯曲疲劳强度。 6. 齿轮传动以及蜗杆传动的效率均包括：（1）轮齿啮合效率η1、 （2）搅油效率η2、（3）轴承效率η3；总的传动效率为：η=η1η2η3。
7．在矩形螺纹、梯形螺纹、锯齿形螺纹和三角形螺纹四种螺纹中，传动效率最高的是矩形螺纹；双向自锁性最好的是三角形螺纹；只能用于单向传动的是锯齿形螺纹。 8. 普通平键的工作面是两侧面；楔键的工作面为键的__上下_____面，平 键的剖面尺寸b×h按轴径d 来查取。 9. 代号为72308的滚动轴承，其类型名称为角接触球轴承，内径为 40 mm，2 为宽度系列代号， 3 为直径系列代号。 10. 圆柱螺旋压缩弹簧在工作时最大应力发生在弹簧丝内侧。 (每题4分,共20分) 答：速度瞬心定义为：互相作平面相对运动的两构件上在任一瞬时其相对速度为零的重合点。或说是作平面相对运动的两构件上在任一瞬时其速度相等的重合点（即等速重合点）。 三心定理：作平面运动的三个构件共有三个瞬心，他们位于同一直线上。 2．带传动中的弹性滑动与打滑有什么区别？ 答：弹性滑动和打滑是两个截然不同的概念。打滑是指由于过载引起的全面滑动，是一种传动失效的表现，应当避免。弹性滑动是由带材料的弹性和紧边、松边的拉力差引起的。只要带传动具有承载能力，出现紧边和松边，就一定会发生弹性滑动，所以弹性滑动是不可以避免的。 3．按轴工作时所受载荷不同，可把轴分成那几类？如何分类？ 答: 转轴，心轴，传动轴。 转轴既传递转矩又承受弯矩。 传动轴只传递转矩而不承受弯矩或承受弯矩很小。 心轴则承受弯矩而不传递转矩。
新版《机械设计基础》课后习题参考答案
机械设计基础习题参考答案 机械设计基础课程组编 武汉科技大学机械自动化学院
第2章 平面机构的自由度和速度分析 2-1画运动简图。 2-2 图2-38所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。 4 3 5 1 2 解答：原机构自由度F=3?3- 2 ?4-1 = 0，不合理 ，
2-3 试计算图2-42所示凸轮—连杆组合机构的自由度。 b) a) A E M D F E L K J I F B C C D B A 解答：a) n=7; P l=9; P h=2，F=3?7-2 ?9-2 =1 L处存在局部自由度，D处存在虚约束 b) n=5; P l=6; P h=2，F=3?5-2 ?6-2 =1 E、B处存在局部自由度，F、C处存在虚约束2-4 试计算图2-43所示齿轮—连杆组合机构的自由度。 B D C A (a) C D B A (b) 解答：a) n=4; P l=5; P h=1，F=3?4-2 ?5-1=1 A处存在复合铰链 b) n=6; P l=7; P h=3，F=3?6-2 ?7-3=1 B、C、D处存在复合铰链 2-5 先计算如图所示平面机构的自由度。并指出图中的复合铰链、局部自由度和虚约束。
A B C D E 解答： a) n=7; P l =10; P h =0，F=3?7-2 ?10 = 1 C 处存在复合铰链。 b) n=7; P l =10; P h =0，F=3?7-2 ?10 = 1 B D E C A c) n=3; P l =3; P h =2，F=3?3 -2 ?3-2 = 1 D 处存在局部自由度。 d) n=4; P l =5; P h =1，F=3?4 -2 ?5-1 = 1 A B C D E F G G' H A B D C E F G H I J e) n=6; P l =8; P h =1，F=3?6 -2 ?8-1 = 1 B 处存在局部自由度，G 、G'处存在虚约束。 f) n=9; P l =12; P h =2，F=3?9 -2 ?12-2 = 1 C 处存在局部自由度，I 处存在复合铰链。
哈工大机械设计基础大作业一
大作业计算说明书 题目：平面连杆机构设计 学院：英才学院 班号：1236405班 学号：6121820510 姓名：林海奇 日期：2014年9月27日 哈尔滨工业大学
大作业任务书 题目：平面连杆机构设计 设计原始数据及要求： l为70mm，摆角ψ为35°，摇杆行程速比系设计一曲柄摇杆机构。已知摇杆长度 3 ∠，值数K为1.2，摇杆CD靠近曲柄回转中心A一侧的极限位置与机架间的夹角为CDA 为50°，试用图解法设计其余三杆的长度，并检验（测量或计算）机构的最小传动角γ。
目录 1.设计原始数据及要求 (1) 2.设计过程 (1) 2.1计算极位夹角θ 2.2绘制机架位置线及摇杆的两个极限位置 2.3确定曲柄回转中心 2.4确定各赶长度 2.5验算最小传动角γ 3.参考文献 (2)
1. 设计原始数据及要求 设计一曲柄摇杆机构。已知摇杆长度3l 为70mm ，摆角ψ 为35°，摇杆行程速比系数K 为1.2，摇杆CD 靠近曲柄回转中心A 一侧的极限位置与机架间的夹角为CDA ∠ ，值为50°，试用图解法[1]设计其余三杆的长度，并检验（测量或计算）机构的最小传动角γ 。 2.设计过程 2.1计算极位夹角θ 1 1.21 18018016.361 1.21 K K θ--=? =??=?++ 式中，θ ——极位夹角； K ——摇杆行程速比系数。 2.2绘制机架位置线及摇杆的两个极限位置 平面上任取一点D ，作一水平线AD 作为机架位置线，由∠CDA=50°和50ψ=? 确定CD 杆的两个极限位置。并作CD=70mm 。如图1所示： 2.3确定曲柄回转中心 曲柄的回转中心必在A ，C1,C2所在的圆上，只要确定该圆即可作出A 的位置。由 16.36θ=? 得出12C C 所对圆心角为∠C 1OC 2=32.72°，则∠OC 1C2=∠OC 2C 1=73.64°， 作出该两角，即可确定圆心O 的位置。作出圆O ，与机架位置线的左侧交点即为A 。如图2所示
机械设计基础试题及答案
A卷 一、简答与名词解释(每题5分，共70分) 1. 简述机构与机器的异同与其相互关系 答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。相互关系：机器一般由一个或若干个机构组合而成。 2. 简述“机械运动”的基本含义 答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。 3. 机构中的运动副具有哪些必要条件？ 答. 三个条件：①两个构件；②直接接触；③相对运动。 4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。平面自由构件的自由度为3。 5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？ 答. 机构具有确定运动条件：自由度＝原动件数目。原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构
件破坏。 6. 铰链四杆机构有哪几种基本型式？ 答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？ 答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。α＋γ≡900。压力角（传动角）越小（越大），机构传力性能越好。偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置 8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？ 答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径 r T 相等时：ρ=r T ，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。 在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。增大凸轮轮廓半径或限制滚子半径均有利于避免实际轮廓变尖现象的发生。 9. 渐开线齿廓啮合有哪些主要特点？ 答. ①传动比恒定；②实际中心距略有改变时，传动比仍保持不变（中
机械设计基础课程设计..
机械设计基础课程设计 计算说明书 设计题目：一级圆柱齿轮减速器学院：材料学院 班级： 学号： 设计者： 指导教师：姜勇 日期：2014年7月
目录 一．设计任务书 (1) 二．传动系统方案的拟定 (1) 三．电动机的选择 (1) 四．传动比的分配 (2) 五．传动系统的运动和动力参数计算 (3) 六．传动零件的设计计算 (4) 七．减速器轴的设计 (8) 八．轴承的选择与校核 (15) 九．键的选择与校核 (17) 十．联轴器的选择 (19) 十一．减速器润滑方式，润滑剂及密封装置 (19) 十二．箱体结构的设计 (20) 十三．设计小结 (22) 十四．参考文献 (23)
设计与计算过程演示 结果 一、设计任务书 1、设计任务 设计带式输送机的传动系统，采用带传动和一级圆柱齿轮减速器。软齿面、按照工作机 功率计算。 2、原始数据 输送带轴所需扭矩 τ=670Nm 输送带工作速度 ν=0.75m/s 输送带滚筒直径 d =330mm 减速器设计寿命为8年（两班制），大修期限四年。 3、工作条件 两班制工作，空载起动载荷平稳，常温下连续（单向）运转，工作环境多尘；三相交 流电源，电压为380/220V 。 二、传动系统方案的拟定 带式输送机传动系统方案如图所示： 1：V 带；2输送带；3：圆柱齿轮减速器；4：联轴器；5：电动机；6滚筒 带式输送机由电动机驱动。电动机5将动力传到带传动1，再由带传动传入一级减速器3， 再经联轴器4将动力传至输送机滚筒6，带动输送带2工作。传动系统中采用带传动及 一级圆柱齿轮减速器，采用直齿圆柱齿轮传动。 三、电动机的选择 按设计要求及工作条件选用Y 系列三相异步电动机，卧式封闭结构，电压380V 。 1、电动机的功率 根据已知条件由计算得知工作机所需有效效率 KW Fv P w 05.31000 75 .02/33.0670 1000=?== 设：η1—联轴器效率=0.99； η2—闭式圆柱齿轮传动效率=0.97 η3—V 带传动效率=0.96 η4—对轴承效率=0.99 KW P w 05.3=
哈工大机械设计基础期末试卷2006年春季学期
哈工大 2006 年 春 季学期 机械设计基础 试 题 答案 一、 填空题（每空1分，共24分） ．两构件通过 点 或 线 接触组成的运动副称为高副。 2．连杆机构在运动过程中只要存在_极位夹___角，该机构就具有急回作用，其急回程度用 行程速比 _系数表示。 3．标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的 模数 和 压力角 都相等，齿轮的 螺旋 角相等而旋向 相反 。 4. V 带传动的主要失效形式是 打滑 和 疲劳破坏 。 5. 在凸轮机构四种常用的推杆运动规律中， 等速 运动规律有刚性冲 击； 等加速等减速 运动规律和 余弦加速度 运动规律有柔性冲击； 正弦加速度 运动规律无冲击。 6. 代号为31308的滚动轴承，其名称为 圆锥滚子轴承 ，内径为____40____mm ， 直径系列代号为____3____，宽度系列代号为____1___。 7.按受载类型，轴可分为转轴、___心____轴和____传动____轴；转轴所受载荷为 转矩和弯矩 。自行车前轴属__心___轴。 8. 滑动轴承轴瓦上浇铸轴承衬的目的是 节省贵重材料 和 增加强度 。
(共16分) 1. 简述带传动中弹性滑动和打滑的概念，两者有何不同？（4分） 答：弹性滑动是由于带的弹性变形引起的带与轮之间的相对滑动，是带传动固有的特性，是不可避免的。打滑是当传递的有效拉力大于极限摩擦力时，带与轮间的全面滑动。打滑将造成带的严重磨损并使从动轮的转速急剧降低，致使传动失效，应该避免。 2. 什么是曲柄摇杆机构的死点位置？（4分） 答：曲柄摇杆机构中，当曲柄与连杆共线时，若摇杆为原动件，则机构出现卡死或运动不确定现象，称为死点位置。 3. 轴的当量弯矩公式22)(T M M e α+=中系数α的含义是什么？如何取值？（4分） 答： α是考虑转矩与弯矩产生的应力性质不同而引入的应力校正系数。 对于不变的转矩，取α＝0.3； 对于脉动循环的转矩，取α＝0.6； 对于对称循环的转矩，取α＝1。 4.试述形成液体动压油膜的必要条件是什么？（4分） 答： 1、相对滑动表面之间必须形成收敛形间隙； 2、要有一定的相对滑动速度，并使润滑油从大口流入，从小口流出； 3、间隙间要充满具有一定粘度的润滑油。
机械设计基础答案
《机械设计基础》作业答案 第一章平面机构的自由度和速度分析1－1 1－2 1－3 1－4 1－5 自由度为： 或： 1－6 自由度为 或： 1－10 自由度为： 或： 1－11
1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。 1－14：求出题1-14图正切机构的全部瞬心。设s rad /101=ω，求构件3的速度3v 。 1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。 构件1、2的瞬心为P 12 P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心 1－16：题1-16图所示曲柄滑块机构，已知： s mm l AB /100=，s mm l BC /250=，s rad /101=ω，求机构全部瞬心、滑块速度3v 和连杆角速度2ω。 在三角形ABC 中，BCA AB BC ∠=sin 45sin 0，52sin =∠BCA ，5 23cos =∠BCA ， 045sin sin BC ABC AC =∠，mm AC 7.310≈ 1－17：题1-17图所示平底摆动从动件凸轮1为半径20=r 的圆盘，圆盘中心C 与凸轮回转中心的距离mm l AC 15=，mm l AB 90=，s rad /101=ω，求00=θ和0180=θ时，从动件角速度2ω的数值和方向。 00=θ时 方向如图中所示 当0180=θ时
方向如图中所示
第二章 平面连杆机构 2-1 试根据题2-1图所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。 （1）双曲柄机构 （2）曲柄摇杆机构 （3）双摇杆机构 （4）双摇杆机构 2-3 画出题2-3图所示各机构的传动角和压力角。图中标注箭头的构件为原动件。 2-4 已知某曲柄摇杆机构的曲柄匀速转动，极位夹角θ为300，摇杆工作行程需时7s 。试问：（1）摇杆空回程需时几秒？（2）曲柄每分钟转数是多少？ 解：（1）根据题已知条件可得： 工作行程曲柄的转角01210=? 则空回程曲柄的转角02150=? 摇杆工作行程用时7s ，则可得到空回程需时： （2）由前计算可知，曲柄每转一周需时12s ，则曲柄每分钟的转数为 2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD 在水平位置上下各摆100，且mm l mm l AD CD 1000,500==。（1）试用图解法求曲柄AB 和连杆BC 的长度；（2）用式（2-6）和式（2-6）＇计算此机构的最小传动角。
