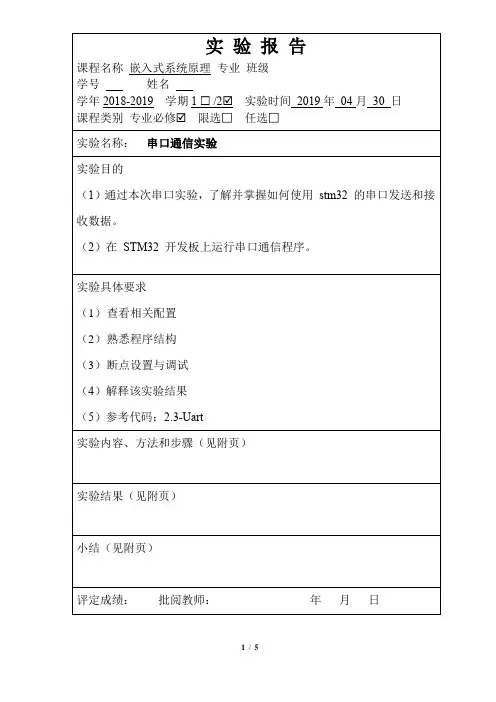

串口通信实验
实验报告（附页）
一、实验内容
1、串口通信设置：
波特率为115200bps, 数据位为8位，停止位为1位；
2、按键传输数据到串口助手显示；
（1）按1，串口显示：“This is Key 1”; D5亮
（2）按2，串口显示：“This is Key 2”; D6亮
（3）按3，串口显示：“This is Key 3”; D7亮
（4）按4，串口显示：“This is Key 4”; D8亮
（5）按“*”Key ,串口显示“All LEDs is Closed” ; 灯全灭；
（6）按其它Key，串口显示：”Wrong Key”
3、通过串口小肋手，向实验设备发送信息：
发送字符：”D5”、”D6”、”D7”、”D8” ，则对应的D5、D6、D7、D8亮；若发送“5”、“6”、“7”、“8”则对应的D5、D6、D7、D8灭，如发送其它字符，则在串口助手中显示：“Error Code”;
二、实验方法
（1）利用参考代码构建工程。
（2）编写实验要求的实现实验要求的功能。
（3）连接实验箱，写入程序，测试代码。
三、实验步骤
1）正确连接JLINK 仿真器到PC 机和stm32 板，用串口线一端连接STM32 开发板，另一端连接PC 机串口。
2）用IAR 开发环境打开实验例程：在文件夹05-实验例程\第2 章\2.3-uart 下双击打开工程uart.eww，Project->Rebuild All 重新编译工程。
3）将连接好的硬件平台通电（STM32 电源开关必须拨到“ ON”），接下来选择Project->Download and debug 将程序下载到STM32 开发板中。4）下载完后可以点击“Debug”->“Go”程序全速运行；也可以将STM32 开发板重新上电或者按下复位按钮让刚才下载的程序重新运行。
5）通过串口小助手检验实验结果
四、实验结果
Main函数
#include"stm32f10x.h"
c语言串口通信范例
一个c语言的串口通信程序范例 分类：技术笔记 标签： c语言 串口通信 通信程序 it 最近接触一个项目，用HL-C1C激光位移传感器+易控组态软件完成生产线高度跳变检测，好久没有接触c c#，一些资料，找来做个记录，也许大家用的着 #include
static void interrupt far AsyncInt(void); void Init_COM(int ComPortAddr, unsigned char IntVectNum, int Baud, unsigned char Data, unsigned char Stop, unsigned char Parity) { unsigned char High,Low; int f; comportaddr=ComPortAddr; intvectnum=IntVectNum; CharsInBuf=0;CircIn=0;CircOut=0; f=(Baud/100); f=1152/f; High=f/256; Low=f-High*256; outp(ComPortAddr+3,0x80); outp(ComPortAddr,Low); outp(ComPortAddr+1,High); Data=(Data-5)|((Stop-1)*4); if(Parity==2) Data=Data|0x18; else if(Parity==1) Data=Data|0x8; outp(ComPortAddr+3,Data); outp(ComPortAddr+4,0x0a);
实验四-串口通信实验
姓名：彭嘉乔 学号：3130104084 日期：2015.05 地点： ___________ 指导老师：弓 ________________ 成绩： 实验类型： 同组学生姓名：吴越 、实验内容和原理（必 填） 四、操作方法和实验步骤 六、实验结果与分析（必 填） 七、讨论、心得 一、实验目的 1、掌握80C51串行口工作方式选择、理解串行口四种通讯模式的区别、波特率发生器的作用及通讯过程屮的时 序关系。 2、 掌握串口初始化的设置方法和串行通信编程的能力。 3、 了解PC 机通讯的基本要求，掌握上位机和下位机的通讯方法。 4、 编写简单的通信协议（如串行口工作方式、波特率、校验方式、出错处理等） 二、 实验器材 1、 Micetek 仿真器一台。 2、 实验板一块。 3、 PC 机电脑一台。 4、 九针串口线一条。 別f 尹丿占实验报告 课程名称：彳 — 实验名称：实验四 串口通信实验 、实验目的和要求（必 填） 三、主要仪器设备（必 填） 五、实验数据记录和处理
三、实验原理 串口通讯对单片机而言意义重大，不但可以实现将单片机（下位机）的数据传输到PC端（上位机），
便地进行串口通讯。进行串行通讯时要满足一定的条件，比如电脑的串口是 RS232电平的，而单片机的 串口是TTL 电平的，两者Z 间必须有一个电平转换电路，本实验采用专用芯片 也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。 3. 1 RS232九针串口基本功能简介 九针串口即RS-232接口，是个人计算机上的通讯接口之一，由电子工业协会 Industries Association , EIA)所制定的异步传输标准接口。通常RS-232接口以9个引脚(DB-9)或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组 RS-232接口，分别称为COM1和COM2。该接口分 为公头子和母头子。九针串口(母头)的功能如下，请见图 1 : 9 / \ 6 Ov 3v Ov Ov 图1 RS232九针串口母头功能说明 分别为1 ：载波检测 (DCD) ； 2 :接收数据(RXD) ； 3 :发送数据(TXD) : 4 :数据终端准备 好(DTR) ； 5 :信号地(GND) ； 6 :数据准备好(DSR) ； 7 :发送请求(RTS) ； 8 :发送清除(CTS) ； 9 :振铃 指示(RI)接法。 本实验采用三线制连接串口，也就是说和电脑的 9针串口只需连接其屮的3根线：第5脚的GND 、 第2脚的RXD 、第3脚的TXD 。这是最简单的连接方法， 但是已满足本实验硬件需求， 电路如图2所示， MAX232的第11脚和单片机的11脚连接，通过MAX232芯片的电平转换，将T1OUT 输出连接板子上9针串口(母头)MAX232进行转换，虽然 (Electronic
