潍柴发动机功率对照表汽车知识潍柴欧Ⅱ发动机功率对照

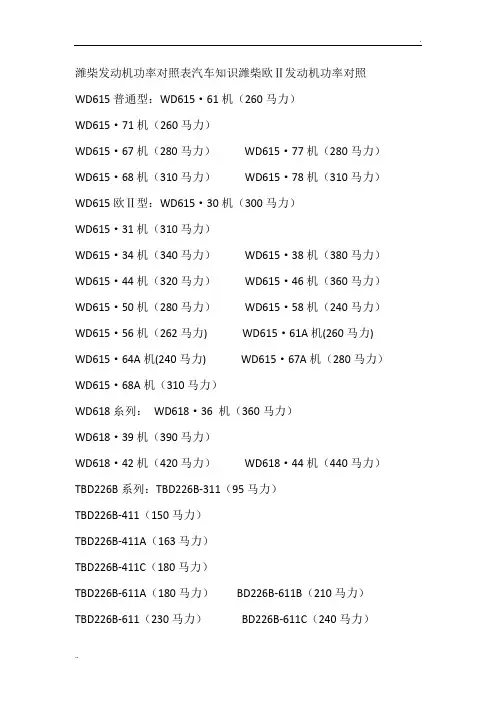

潍柴发动机功率对照表汽车知识潍柴欧Ⅱ发动机功率对照WD615普通型：WD615·61机（260马力）
WD615·71机（260马力）
WD615·67机（280马力）WD615·77机（280马力）WD615·68机（310马力）WD615·78机（310马力）WD615欧Ⅱ型：WD615·30机（300马力）
WD615·31机（310马力）
WD615·34机（340马力）WD615·38机（380马力）WD615·44机（320马力）WD615·46机（360马力）WD615·50机（280马力）WD615·58机（240马力）WD615·56机（262马力) WD615·61A机(260马力) WD615·64A机(240马力) WD615·67A机（280马力）WD615·68A机（310马力）
WD618糸列：WD618·36 机（360马力）
WD618·39机（390马力）
WD618·42机（420马力）WD618·44机（440马力）TBD226B系列：TBD226B-311（95马力）
TBD226B-411（150马力）
TBD226B-411A（163马力）
TBD226B-411C（180马力）
TBD226B-611A（180马力）BD226B-611B（210马力）TBD226B-611（230马力）BD226B-611C（240马力）
附表二、
潍柴欧Ⅲ发动机功率对照
WP4糸列：WP4·150（150马力）WP4·165（163马力）WP4·180（180马力）
WP6糸列：WP6·180（180马力）WP6·210（210马力）WP6·240（240马力）
WD12糸列：WD12(336马力) WD12（375马力）WD12（390马力）WD12 (420马力)
WP10糸列：WP10·240N（240马力）WP10·240（240马力）
WP10·270N（270马力）WP10·270（270马力）
WP10·300N（300马力）WP10·290（290马力）
WP10·336N（336马力）WP10·336（336马力）
WP10·375（375马力）

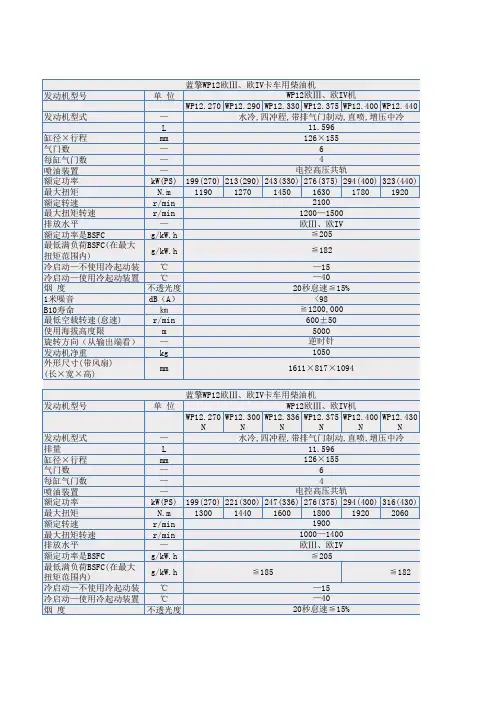

WP12糸列：WP12·270N（270马力）WP12·270（270马力）WP12·300N（300马力）WP12·290（290马力）
WP12·336N（336马力）WP12·330（330马力）
WP12·375N（375马力）WP12·375（375马力）
WP12·400N（400马力）WP12·400（400马力）WP12·430N（430马力）WP12·440（440马力）
WP12·460N（460马力）WP12·480（480马力）
1.N系列功率240-460马力。额定转速1900转，
2.其他糸列功率270-480马力，额定转速2100转，。
图解常见汽车发动机结构图
发动机作为汽车的动力源泉，就像人的心脏一样。不过不同人的心脏大小和构造差别不大，但是不同汽车的发动机的内部结构就有着千差万别，那不同的发动机的构造都有哪些不同？下面我们一起了解一下。 ●汽车动力的来源 汽车的动力源泉就是发动机，而发动机的动力则来源于气缸内部。发动机气缸就是一个把燃料的内能转化为动能的场所，可以简单理解为，燃料在汽缸内燃烧，产生巨大压力推动活塞上下运动，通过连杆把力传给曲轴，最终转化为旋转运动，再通过变速器和传动轴，把动力传递到驱动车轮上，从而推动汽车前进。 ●气缸数不能过多
一般的汽车都是以四缸和六缸发动机居多，既然发动机的动力主要是来源于气缸，那是不是气缸越多就越好呢?其实不然，随着汽缸数的增加，发动机的零部件也相应的增加，发动机的结构会更为复杂，这也降低发动机的可靠性，另外也会提高发动机制造成本和后期的维护费用。所以，汽车发动机的汽缸数都是根据发动机的用途和性能要求进行综合权衡后做出的选择。像V12型发动机、W12型发动机和W16型发动机只运用于少数的高性能汽车上。 ●V型发动机结构 其实V型发动机，简单理解就是将相邻气缸以一定的角度组合在一起，从侧面看像V字型，就是V型发动机。V型发动机相对于直列发动机而言，它的高度和长度有所减少，这样可以使得发动机盖更低一些，满足空气动力学的要求。而V型发动机的气缸是成一个角度对向布置的，可以抵消一部分的震动，但是不
好的是必须要使用两个气缸盖，结构相对复杂。虽然发动机的高度减低了，但是它的宽度也相应增加，这样对于固定空间的发动机舱，安装其他装置就不容易了。 ●W型发动机结构 将V型发动机两侧的气缸再进行小角度的错开，就是W型发动机了。W型发动机相对于V型发动机，优点是曲轴可更短一些，重量也可轻化些，但是宽度也相应增大，发动机舱也会被塞得更满。缺点是W型发动机结构上被分割成两个部分，结构更为复杂，在运作时会产生很大的震动，所以只有在少数的车上应用。 ●水平对置发动机结构
汽车发动机功率检测实验
汽车发动机功率检测实验 一、实验目的和任务 １、通过实验，找出发动机在不同负荷下工作时的动力性与经济性的变化规律。 ２、了解（或熟悉）测功机的特性和工作原理，掌握测功机的操作方法。 ３、了解（或熟悉）制取发动机的负荷特性的方法、步骤与基本操作技术。 ４、了解柴油机（或汽油机）当转速不变时，燃油消耗率b e，每小时油耗量Ｂ，排气温度t r，随负荷P e（或p me）变化的规律。 二、实验仪器、设备及材料 测功机（水力或电力）一台，柴油机或汽油机（单缸或多缸）一台，转速表（机械式或数字式）一只，温度计（排气温度、水温、油温）若干只，机油压力表，天平（或自动油耗测量仪），秒表，计算器一只，工具一套。 三、实验条件、步骤及注意事项 （一）实验条件 １、调整柴油机（或汽油机）各参数（供油提前角或点火提前角、喷油压力、供油量、配气相位、气门间隙等）到规定值，紧固各连接螺栓，使发动机处于最佳技术状态。 ２、起动发动机后，使发动机运转到正常工作状况。 （二）实验步骤及注意事项 １、起动柴油机（或汽油机），看油压正常否，有无漏气、漏水、漏油现象，发动机响声正常否，如有不正常情况应排除后，方能计速。 动机在选定转速下达到初步稳定的热平衡状态。 ２、观察发动机的转速（±1%），水温、机油 温度和压力以及排温，是否达到规定值，只有达 到规定值时，才能进行实验。 ３、把柴油机（或汽油机）的转速保持在选 定转速，逐渐增加负荷，第一次增加负荷后，调 节油门，待发动机稳定运转在选定转速下时，测 量一次油耗G所用时间Δt，并计算出P e、b e、B 的值，记录于表中。再增加负荷，重复上述步骤。 ４、也可以从大负荷测试到低负荷。测量点 最少不小于六点，取八个实验点较好。 ５、测试完成后，按规定将柴油机（或汽油机）熄火，整理现场。 四、思考题
汽车构造原理图解
汽车构造（发动机，底盘，车身，电气设备） 1. 发动机：发动机2大机构5大系：曲柄连杆机构；配气机构；燃料供给系；冷却系；润滑系；点火系；起动系。 2. 底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。底盘由传动系、行驶系、转向系和制动系四部分组成。 3. 车身：车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成。 4. 电气设备：电气设备由电源和用电设备两大部分组成。电源包括蓄电池和发电机；用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。 性能参数 1. 整车装备质量（kg）：汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。 2. 最大总质量(kg)：汽车满载时的总质量。 3. 最大装载质量(kg)：汽车在道路上行驶时的最大装载质量。 4. 最大轴载质量（kg）：汽车单轴所承载的最大总质量。与道路通过性有关。 5. 车长(mm)：汽车长度方向两极端点间的距离。 6. 车宽(mm)：汽车宽度方向两极端点间的距离。 7. 车高(mm)：汽车最高点至地面间的距离。 8. 轴距(mm)：汽车前轴中心至后轴中心的距离。 9. 轮距(mm)：同一车轿左右轮胎胎面中心线间的距离。 10. 前悬(mm)：汽车最前端至前轴中心的距离。 11. 后悬(mm)：汽车最后端至后轴中心的距离。 12. 最小离地间隙(mm)：汽车满载时，最低点至地面的距离。 13. 接近角(°)：汽车前端突出点向前轮引的切线与地面的夹角。 14. 离去角(°)：汽车后端突出点向后轮引的切线与地面的夹角。 15. 转弯半径(mm)：汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。转向盘转到极限位置时的转弯半径为最小转弯半径。 16. 最高车速(km/h)：汽车在平直道路上行驶时能达到的最大速度。 17. 最大爬坡度(%)：汽车满载时的最大爬坡能力。 18. 平均燃料消耗量(L/100km)：汽车在道路上行驶时每百公里平均燃料消耗量。 19. 车轮数和驱动轮数(n×m)：车轮数以轮毂数为计量依据，n代表汽车的车轮总数，m 代表驱动轮数。
实验一 发动机综合性能检测实验
实验一: 发动机的检测与诊断实验 ——发动机综合性能检测实验 适用专业：汽车服务工程专业车辆工程专业实验时数：2学时设计性实验——汽车发动机性能综合测定 一、实验目标：1) 掌握实验设计、实验数据处理和分析的基本方法； 2) 掌握发动机性能综合分析仪和汽车性能检测仪的接线方法和基本操作； 3) 了解发动机性能综合分析仪和汽车性能检测仪的主要功能； 二、实验仪器：发动机综合性能分析仪 被测车辆: 三、实验内容：1)测试设备的安装、调试； 2)数据采集、分析； 3)故障排除和检验。 四、实验要求：1) 在理论指导下，根据实验目的，在指导教师的指导下完成实验设计，对 实验路线和方法的可行性进行分析论证； 2) 根据实验设计和实验内容的要求，熟悉掌握所需仪器的结构、原理、操 作规范等； 3) 根据实验室安排，独立完成实验数据的采集等实操环节； 4) 对实验结果进行科学的分析和论证，得出科学的结论； 5) 撰写实验报告、答辩。 五、发动机综合性能检测的基本内容及特点 发动机是汽车的动力源，是汽车的心脏，汽车的一些基本技术性能都直接或间接地与发动机的相关性能相联系。因此发动机综合性能的检测对整车性能的了解至关重要。 发动机综合性能检测与发动机台架试验不同，后者是发动机拆离汽车以测功机吸收发动机的输出功率对诸如功率和扭矩以及油耗和排放等最终性能指标进行定量测定，而发动机综合性能检测装置主要是在检测线上或汽车调试站内就车对发动机各系统的工作状态，如点火、喷油、电控系统和传感元件以及进排气系统和机械工作状态等的静态和动态参数进行分析，为发动机技术状态判断和故障诊断提供科学依据，有专家系统的发动机综合分析仪还具有故障自动判断功能，有排气分析选件的综合分析仪还能测定汽车排放指标。
汽车发动机构造课程标准
《汽车发动机构造》课程标准 课程类型理实一体课课程性质必修课程 修读学期第3学期课程学时64学时 1．课程定位与设计思路 1．1课程定位 本课程是汽车检测与维修专业的必修课程。该课程通过理实一体化的教学方式，采取案例分析、拆装练习、实操故障等教学方法使学生掌握汽车发动机构造和原理、汽车发动机新技术和简单故障的排除方法，同时，培养学生沟通、协调能力和团队合作精神。 汽车发动机构造课程开设在第三学期。通过教、学、做使学生掌握汽车发动机拆装与检测的具体操作步骤、注意事项、材料及工具的使用方法，建立汽车检修规范化、标准化、系统化的工作思维模式。 1．2设计思路 本课程的内容安排保证了汽车类专业所需的最基本、最主要的汽车结构基础知识，汽车拆装技能和简单的维修知识，同时体现了专业特点；培养学生分析问题和解决实际问题的能力。主要讲授汽车结构原理等知识，包括汽车发动机基本结构、发动机电控系统、发动机性能分析、前沿发动机技术等内容。使学生获得汽车结构的基础知识，掌握汽车拆装的一般方法，对汽车的简单故障具有初步的分析能力，为今后继续学习和应用汽车新技术打下一定的基础。同时作为本专业先开专业课程在对学生职业素养养成、职业操作规范意识的培养有着重要的作用。 2．课程目标 本课程主要讲授汽车发动机总成相关知识和维修技能，包括机械和电控两部分。通过教、学、做使学生掌握汽车发动机总成维修的具体操作步骤、注意事项、材料及工具的使用方法，建立汽车动机总成维修规范化、标准化、系统化的工作思维模式，具备按照规范的流程独立完成汽车发动机总成相关维修工作的能力。 2．1能力目标 (1) 要求学生能够对汽车的汽车发动机总成进行常规保养、初步诊断、简单维修。能够评估汽车现有的汽车发动机系统，根据客户的陈述和故障的症状，能够制定初步的
汽车发动机工作原理测试
顺成汽修一汽车发动机工作原理测试 班组_____________ 姓名 _______________ 日期____________________ 期次 _________________ 一、填空题 1. 往复活塞式点燃发动机一般由 _____________ 、. __________ 和___________ 组成。 2. 四冲程发动机曲轴转二周，活塞在气缸里往复行程缸里热 能转化为机械能一次。 3. 二冲程发动机曲轴转_ 周，活塞在气缸里往复行程—次，完成 _工作循环。 4. 汽车用活塞式内燃机每一次将热能转化为机械能，都必须经过_______ 、______ 、_ 和这样一系列连续工程，这称为发动机的一个。 5、冷却系____________ 的作用是控制流经散热器的水量。 6 ?发动机的冷却方式一般有 __________ 和 _______ 两种。 7. 发动机冷却水的最佳工作温度一般是 __________ C。 8. 冷却水的流向与流量主要由 __________ 来控制。 9. ___ 水冷系冷却强度主要 可通过、 1 2 3 压缩冲程 4 5 6 等装置来调节。 次，进、排气门各开闭次，气10.本田发动机配气相位图填空:
、解释术语 1. 上止点和下止点 2. 压缩比 3. 活塞行程 4. 发动机排量 5. 四冲程发动机 三、判断题（正确打/错误打X） 1. 由于柴油机的压缩比大于汽油机的压缩比，因此在压缩终了时的压力及燃烧后产生的气体压力比汽油机压力高。（） 2. 多缸发动机各气缸的总容积之和，称为发动机排量。（） 3. 发动机的燃油消耗率越小，经济性越好。（） 4. 发动机总容积越大，它的功率也就越大。（） 5. 活塞行程是曲柄旋转半径的2倍。（） 6. 经济车速是指很慢的行驶速度。（） 7. 汽油机常用干式缸套，而柴油机常用湿式缸套。（） 8. 安装气缸垫时，光滑面应朝向气缸体；若气缸体为铸铁材料，缸盖为铝合金材料，光滑的一面应朝向缸盖。（） 9. 气门间隙是指气门与气门座之间的间隙。（） 10. 汽油机形成混合气在气缸外已开始进行，而柴油机混合气形成是在气缸内进行。（） 四、选择题
汽车发动机的基本构造
1. 发动机是将某一种型式的能量转换为机械能的机器，其作用是将液体或气体燃烧的化学能通过燃烧后 转化为热能，再把热能通过膨胀转化为机械能并对外输出动力。发动机是一部由许多结构和系统组成的复杂机器，其结构型式多种多样，但由于基本工作原理相同，所以其基本结构也就大同小异，发动机的总体结构图如下所示。 0 && image.height>0){if(image.width>=510){this.width=510;this.height=image.height*510/im age.width;}}" border=0> 汽油发动机 0 && image.height>0){if(image.width>=510){this.width=510;this.height=image.height*510/im age.width;}}" border=0> 柴油发动机 汽油机通常由曲柄连杆、配气两大机构和燃料供给、润滑、冷却、点火、起动五大系统组成。柴油机通常由两大机构和四大系统组成(无点火系)。 0 && image.height>0){if(image.width>=510){this.width=510;this.height=image.height*510/im age.width;}}" border=0> 1．曲柄连杆机构 曲柄连杆机构是由气缸体、气缸盖、活塞、连杆、曲轴和飞轮等组成。这是发动机产生动力，并将活塞的直线往复运动转变为曲轴旋转运动而对外输出动力。 0 && image.height>0){if(image.width>=510){this.width=510;this.height=image.height*510/im age.width;}}" border=0> 2．配气机构 配气机构是由进气门、排气门、气门弹簧、挺杆、凸轮轴和正时齿轮等组成。其作用是将新鲜气体及时充入气缸，并将燃烧产生的废气及时排出气缸。 3．燃料供给系 由于使用的燃料不同，可分为汽油机燃料供给系和柴油机燃料供给系。 汽油燃料供给系又分化油器式和燃油直接喷射式两种，通常所用的化油器式燃料供给系由燃油箱、汽油泵、汽油滤清器、化油器、空气滤清器、进排气歧管和排气消声器等组成，其作用是向气缸内供给已配好的可燃混合气，并控制进入气缸内可燃混合气数量，以调节发动机输出的功率和转速，最后，将燃烧后废气排出气缸。 柴油机燃料供给系由燃油箱、输油泵、喷油泵、柴油滤清器、进排气管和排气消声器等组成，其作用是向气缸内供给纯空气并在规定时刻向缸内喷入定量柴油，以调节发动机输出功率和转速，最后，将燃烧后废气排出气缸。 4．冷却系
汽车发动机构造及原理
第1篇汽车发动机构造与原理 第1章发动机基本结构与工作原理 内容提要 1.四冲程汽油机基本结构与工作原理 2.四冲程柴油机基本结构与工作原理 3.二冲程汽油机基本结构与工作原理 4.发动机的分类 5.发动机的主要性能指标 发动机：将其它形式的能量转化为机械能的机器。 内燃机：将燃料在气缸内部燃烧产生的热能直接转化为机械能的动力机械。有活塞式和旋转式两大类。本书所提汽车发动机，如无特殊说明，都是指往复活塞式内燃机。 内燃机特点：单机功率范围大（0.6-16860kW）、热效率高（汽油机略高于0.3，柴油机达0.4左右）、体积小、质量轻、操作简单，便于移动和起动性能好等优点。被广泛应用于汽车、火车、工程机械、拖拉机、发电机、船舶、坦克、排灌机械和众多其它机械的动力。 1.1 四冲程发动机基 本结构及工作原理 1.1.1 四冲程汽油机基本结 构及工作原理 1.四冲程汽油机基本结构 （图1-2） 2.四冲程汽油机基本工 作原理（图1-2） 表1-1 四冲程汽油机工作过 程 图1-2 四冲程汽油机基本结构简图 1-气缸 2-活塞 3-连杆 4-曲轴 5-气缸盖 6-进气 门 7-进气道 8-电控喷油器 9-火花塞 10-排气门
3.工作过程分析 （1）四冲程发动机：活塞在上、下止点间往复移动四个行程（相当于曲轴旋转了两周），完成进气、压缩、作功、排气一个工作循环的发动机就称为四冲程发动机。 四个行程中，只有一个行程作功，造成曲轴转速不均匀，工作振动大。所以在曲轴后端安装了一个质量较大的飞轮，作功时飞轮吸收储存能量，其余三个行程则依靠飞轮惯性维持转动。 （2）冲程与活塞行程： 冲程：指发动机的类型； 行程S：指活塞在上、下两个止点之间距离； 气缸工作容积V s：一个活塞在一个行程中所扫过的容积。 式中V s——工作容积（m3）； D——气缸直径（mm）； S——活塞行程（mm）。 发动机的排量V st：一台发动机所有气缸工作容积之和。 式中V st——发动机的排量（L）； i——气缸数。 （3）压缩行程的作用 一是提高进入气缸内混合气的压力和温度（压缩终了的气缸内气体压力可达0.6~1.2MPa，温度达600K~700K），为混合气迅速着火燃烧创造条件； 二是可以有效提高发动机的燃烧热效率η。由热力学第一定律 当混合气被压缩程度提高时，发动机混合气燃烧所达到的最高温度（T1）升高，而排气的温度（T2）降低，导致热效率提高。 1860年，法国人Lenoir（勒努瓦）研制成功的世界第一台内燃机，没有压缩行程，热效率仅4.5%；1876年，德国人奥托（Otto）制造出第一台四冲程内燃机，采用压缩行程，虽然压缩比只有2.5，但热效率却提高到12%，有力地证明了科学是第一生产力这个真理。 压缩比ε：气缸内气体被压缩的程度。 式中V a——气缸总容积（活塞处于下止点时，活塞顶部以上的气缸容积）；
