最新304 3mm管状对接 氩弧焊 焊接工艺评定

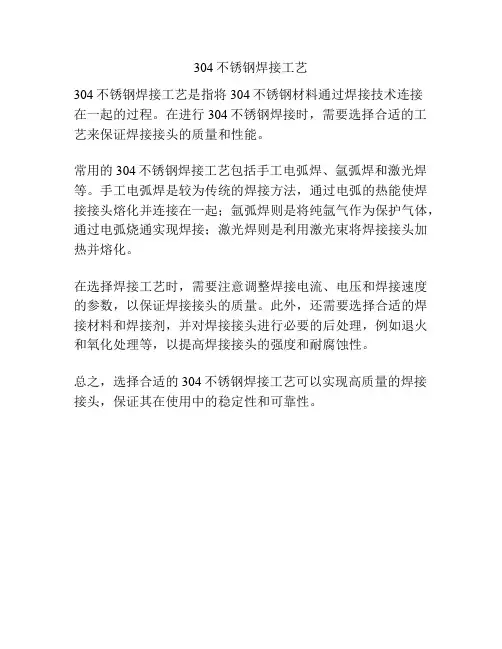

3043m m管状对接氩弧焊焊接工艺评定
xxx公司
焊接工艺评定
编号:PQR129-GTAW–Ⅶ1-3
编制:
审核:
批准:
目录
一、焊接工艺评定报告（共3页）
二、焊接工艺指导书（共2页）
焊接工艺指导书

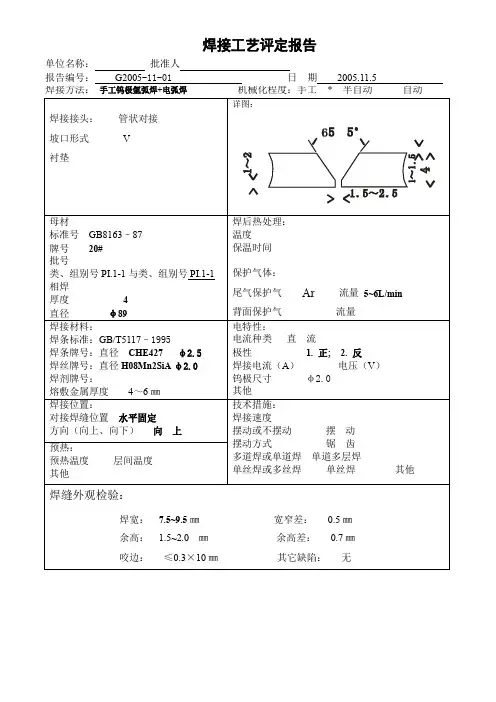

焊接工艺评定报告
焊接工艺评定和焊工资格考核规范
1 目的 为确保焊接质量符合要求，焊工技能得到满足。 2 范围 适用于各种类型手工焊接方法的WPS的制定和焊接工艺、焊工的评定。 3 规范性文件 3.1 ASME 第Ⅸ卷焊接与钎焊评定 3.2 ASME第V卷无损检测 4 要求 4.1 焊缝方位 焊缝方位见图QW-461.3。 4.2 坡口焊缝的试验位置 4.2.1 板的焊接位置 4.2.1.1 平焊位置1G 板处于水平面内，焊缝金属在板的上方熔敷，见图(a）。 4.2.1.2 横焊位置2G 板处于垂直平面内，焊缝轴线是水平的，见图(b)。 4.2.1.3 立焊位置3G 板处于垂直平面内，焊缝轴线是垂直的，见图(c)。 4.2.1.4 仰焊位置4G 板处于水平面内，焊缝金属从板的下方向上熔敷，见图(d）。 4.3 试验和检验的类型和目的 4.3.1 力学性能试验 4.3.1.1 拉伸试验用于测定坡口焊缝接头的极限强度。 4.3.1.1.1 试样应符合图QW-462.1 (a)所示
缩截面试样—板材符合ASME 第Ⅸ卷图QW-462.1 (a)中规定的缩截面试样，可用于所有厚度的板材的拉伸试验。 对于厚度不大于1in（25mm）的板材，每个要求的试样均应采用全板厚试样。 对于厚度大于1in（25mm）的板材，可采用全板厚试样或多个试样。 当采用多个试样代替全板厚试样时，应把每组试样看成相当于一个要求做拉伸试验的全板厚单个试样。总之，应把要求代表某一位置的焊缝全厚度的所有试样组成一组。 当需要多个试样时，应将整个厚度用机械方法分割成能够在现有设备中进行试验的大小接近相等的最少条款，对一组中的每个试样进行试验时，均应符合4.3.1.1.3 的要求。 4.3.1.1.2 程序 试样应在拉伸截荷下断裂。抗拉强度的计算是试样的极限总载荷除以加载前通过实测计算的最小横截面积。 4.3.1.1.3 合格标准 试样的抗拉强度不小于： 母材的规定最小抗拉强度；或 如母材是由两种规定最小抗拉强度不同的材料组成，则取较小值；或 焊缝金属的规定最小抗拉强度，此条适用于允许使用室温强度低于母材的焊缝金属； 如果试样断在焊缝或熔合线以外的母材上，只要强度低于母材规定最小抗拉强度的量不超过5%，可以认为试验满足要求。 4.3.1.2 导向弯曲试验用于测定坡口焊缝接头的完好性和延伸性。 4.3.1.2.1 试样 应从试验的板材或管材上切取制备，试样的横截面近似矩形。切割面定为试样的侧面，另外两个面称为正面和背面。 横向侧弯焊缝垂直于试样的纵轴，试样弯曲后，其侧面之一成为弯曲试样的凸面。 母材厚度在1 1/2 in( 38mm)以上的试件，可以切成近乎相等的宽3/4 n(19mm)至 1 1/2 in （38mm）的试验板条，或试样整宽度弯曲。如果采用多个试样，那么每项要求的试验应由一组完整的试样完成。对每个试样读报都进行试验，并满足4.3.1.2.3 要求。 横向面弯焊缝垂直于试样的纵轴，试样弯曲后，其正面成为弯曲试样的凸面。 横向背弯焊缝垂直于试样的纵轴，试样弯曲后，其背面成为弯曲试样的凸面。 纵向弯曲试验纵向安全弯曲可用以代替试验焊缝金属的： 两种母材之间，或 焊缝金属和母材之间弯曲性能显著不同的组合材料的横向侧面、横向正面和背面弯曲试验。 纵向面弯焊缝平行于试样的纵轴，试样弯曲后，其正面成为弯曲试样的凸面。 纵向背弯焊缝平行于试样的纵轴，试样弯曲后，其正面成为弯曲试样的凸面。 4.3.1.2.2 程序 应在试验压模中进行弯曲，弯曲角度为180°。 4.3.1.2.3 合格标准 试验后横向焊缝弯曲试样的焊缝和热影响区应全部在试样受弯范围内。 导向弯曲试样在弯曲后的凸面上沿任何方向测量，在焊缝和热影响区内都不得超过1/8 in(3.2mm)的
焊接工艺评定规范
焊接工艺评定规范 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 焊接工艺评定(Welding Procedure Qualification，简称WPQ) 为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。焊接工艺评定是保证质量的重要措施，为正式制定焊接工艺指导书或焊接工艺卡提供可靠依据。 目的 1.评定施焊单位是否有能力焊出符合相关国家或行业标准、技术规范所要求的焊接接头; 2.验证施焊单位所拟订的焊接工艺规程(WPS或pWPS)是否正确。 3.为制定正式的焊接工艺指导书或焊接工艺卡提供可靠的技术依据。 意义 焊接工艺是保证焊接质量的重要措施，它能确认为各种焊接接头编制的焊接工艺指导书的正确性和合理性。通过焊接工艺评定，检验按拟订的焊接工艺指导书焊制的焊接接头的使用性能是否符合设计要求，并为正式制定焊接工艺指导书或焊接工艺卡提供可靠的依据。 焊接工艺评定应用范围： 1、适用于锅炉，压力容器，压力管道，桥梁，船舶，航空航天，核能以及承重钢结构等钢制设备的制造、安装、检修工作。 2、适用于气焊，焊条电弧焊，钨极氩弧焊，熔化极气体保护焊，埋弧焊，等离子弧焊，电渣焊等焊接方法。评定过程： 1、拟定预备焊接工艺指导书（Preliminary Welding Procedure Specification，简称PWPS) 2、施焊试件和制取试样
3、检验试件和试样 4、测定焊接接头是否满足标准所要求的使用性能 5、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定 工艺评定常规测试 >>外观检测 >>无损探伤 >>拉伸测试 >>弯曲测试 >>冲击测试 >>硬度测试 >>低倍金相测试 >>表面裂纹检测 工艺评定相关标准 评定参考标准： 工艺评定的标准国内标准 SY∕T4103－1995 （相当于API 1104) NB/T47014-2011 《承压设备用焊接工艺评定》 SY∕T0452－2002 《石油输气管道焊接工艺评定方法》（注：供石油，化工工艺评定）JGJ81－2002 《建筑钢结构焊接技术规程》（注：公路桥梁工艺评定可参照执行）GB50236－98 《现场设备，工业管道焊接工程施工及压力管道工艺评定》 《蒸汽锅炉安全技术监察规程（1996）》注：起重行业工艺评定借用此标准 欧洲标准
最新sz手弧焊埋弧焊焊接工艺评定1
s z手弧焊埋弧焊焊接工艺评定1
精品好文档，推荐学习交流 焊接工艺评定 工艺评定报告编号 GP06－03 焊接责任工程师 质量保证工程师 工评报告批准人 日期 仙桃市中意石化设备有限责任公司
焊接工艺评定计划、任务书 工评项目编号 GP0603 提出人谢金国批准人日期 2006年04月日 焊接方法自动焊机械程度∨ 焊接接头：坡口型式 11 其他 母材：类组别号Ⅱ－1 与类组别号Ⅱ－1 相焊 厚度范围：母材 16MnR δ＝16 焊缝金属 H10Mn2 焊后热处理 /温度 /℃保温时间/ h 摆动参数/ 其它措施正面施焊后,反面用碳弧刨清板后再施焊 工艺评定标准: JB4708－2000 根据生产需要，请有关质保岗位人员按上述计划要求实施工艺评定，完成进度。焊接工艺指导书于4月26日前完成，试件施焊作业由林小刚于4月28日前完成，试件检查，无损
探伤5月8日前完成，试样备制及检验于5月11日前完成，试样检定和评定于5月14日前完成。 总工程师 下达日期 2006年4月 日 手弧焊埋弧焊焊接工艺指导书 指导书编号： ZY6a.2006-1·□ /A0 编制: 谢金国 审核: 日期: 2006年4月 日 焊接方法: 自动焊 机械化程度: ∨ 母材(钢号及规格): 与 相焊.
焊后热处理: / . 温度 / ℃. 保温时间: / H. 摆动参数: / . 其它措施: 正面施焊后，反面用碳弧气刨清根后再施焊 . 焊缝外观要求: 成形美观无肉眼可见气孔、夹渣等缺陷，余高为0－3㎜，宽24±2㎜ . 仙桃市中意石化设备有限责任公司 施焊记录
焊接工艺评定指导书
焊接工艺评定指导书(2) 工程名称指导书编号HP002 母材钢号Q420D 规格40 供货状态生产厂舞钢焊接材料生产厂牌号类型烘干温度（℃×h ）备注焊条 焊丝ER55-D2-Ti ?1.2焊剂或气体CO2 焊接方法SMAW 焊接位置H 焊接设备型号电源极性DC 预热温度120 层间温度120~150 后热温度（℃）及时间（min)350×120热后处理消氢处理 接头尺寸及坡口图焊接顺序图 焊接工艺参数道次 焊接 方法 焊条或焊丝焊剂 或保 护气 保护气 流量 （L/mi n) 焊接 电流 （A) 焊接 电压 （V) 焊接 速度 （cm /s) 热输 入 （KJ/ cm) 备 注牌号? （mm ) 1~ SMA W ER55 -D2-T i 1.2 25 220~ 260 22~2 8 0.60~ 0.65 11 技术措施 焊前清理砂轮打磨层间清理钢丝砂轮或刷背面清根背面衬板 其他： 编制日期年月日审核日期年月日
焊接工艺评定记录表(2) 共页第页 工程名称指导书编号HP002 焊接方法SMAW 焊接位置H 设备型号NBC-500 电源及极性DC 母材钢号Q420D 类别Ⅲ生产厂 母材规程δ=40mm 热处理状态 接头尺寸及施焊道次顺序 焊接材料 焊 条 牌号类型 生产厂批号 烘干温度(℃) 时间(min) 焊 丝 牌号ER55-D2-Ti规格(mm) ?1.2 生产厂常州华通批号958121 焊 接 或 气 体 牌号CO2规格(mm) 生产厂 烘干温度(℃) 时间(min) 施焊工艺参数记录 道次焊接方 法 焊条(焊丝) 直径(mm) 保护气体流 量 (L/min) 电流 (A) 电压 (V) 速度 (cm/min) 热输入 (kJ/cm) 备注 1~2 SMAW?1.230 250 30 39.6 11.4 3~10 SMAW?1.230 250 30 38.1 11.8 11~42 SMAW?1.230 280 35 48.2 12.2 43~50 SMAW?1.230 250 30 40 11.3 施焊环境室外环境温度相对湿度% 预热温度200 层间温度230 后热温度350 时间2h 后热处理保温被保温 技术措施焊前清理砂轮打磨层间清理钢丝砂轮或刷背面清根背面衬板 其他无 焊工姓名康利伟资格代号级别施焊日期11年6月3 日记录雷建华日期11年5 月22日审核日期年月日
全套焊接工艺评定表格
焊接方法 焊接材料适用厚度范围评定标准 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 焊接工艺评定报告SMAW J507 焊接工艺评定任务书 焊接工艺评定报告 焊接工艺评定指导书 母材、焊材质证书抄件 无损检测报告 焊后热处理报告 力学和弯曲性能试验报告 焊评施焊记录表 外观和无损检测记录表 力学性能检测记录表 结论7?14 类别、组别号 焊接工艺评定编号 （ PQR02) 焊接工艺规程编号（PWPS02) Q345R Fe-1、Fe-1-2 7mm 焊缝金属 0?14 NB/T47014- 2011 ? > 本评定按_NB/T47014-2011_标准规定，焊接试件，检验试样，测定性能，确认试验记录正确。评定结果：■合格□不合格
焊接工艺评定任务书 表码号：Q/CKED102-2009 共1页第1页 检验项目、评定指标及试样数量
预焊接工艺规程 表码号：Q/CKED026-2009 单位名称： 有限公司 预焊接工艺规程编号： PWPS02 日期：2011.12.18 焊接工艺评定报告编号： PQR02 焊接方法： SMAW 机械化程度（手工、半自功、自动）： 手工 母材： 类别号 Fe-1 组别号 Fe-1-2 与类别号 Fe-1 组别号 Fe-1-2 相焊及 标准号 GB713-2008 钢 号 Q345R 与标准号 GB713-2008 钢 号 Q345R 相焊 厚度范围： 母材： 对接焊缝 6-14mm 角焊缝 不限 管子直径、厚度范围： 对接焊缝 / 角焊缝 / 焊缝金属厚度范围： 对接焊缝 0-14mm 角焊缝 _______ 不限 其他： ■/ ________________________________________ 共2页第
焊接工艺评定资料
焊接件的设计及焊接工艺评定 一、焊接件的设计要求及在设计图上的正确表述： 1、焊接结构钢材的选择： 选择原则：抗拉强度、刚度、塑性、冲击韧性、成形性、焊接性等。 另外还需要考虑：耐蚀性、耐磨性、耐热性及材料的价格和市场供货状况。 2、焊接结构的强度计算： （1）、焊缝容许应力 各行业间的焊缝容许应力值常有差异，设计焊接结构时应遵循所纳入的行业的国家标准。 A、建筑钢结构焊缝强度设计值应符合： GBJ64—84《建筑结构设计统一标准》； GBJ17-88《钢结构设计规范》； GBJ18—87《冷弯薄壁型钢结构技术规范》。 B、压力容器结构焊缝容许应力： 压力容器结构中的焊缝，当母材金属与焊缝材料相匹配时，其容许应力按母材金属的强度乘以焊缝系数φ计算 压力容器强度计算时的焊缝系数φ a)最简单的结构形式； b)最少的焊接工作量； c)容易进行焊接施工； d)焊接接头产生变形的可能性最小； e)最低的表面处理要求； f)最简便的焊缝检验方法； g)最少的加工与焊接成本； h)最短的交货期限。 3、焊接结构工作图(设计图): 焊接结构设计图是制造焊接结构产品的基本依据,通常由总图、部件图及零件图组成(各行业有差异,有些企业是由总图及部件图两部份组成,而由施工单位即制造单位的工艺人员绘制零件图).
通常焊接结构设计图除常规的要求外,还应包括以下内容: 1)、结构材料; 2)、焊接方法及材料; 3)、焊接接头形式及尺寸的细节(或局部放大图); 4)、允许尺寸偏差; 5)、焊前预热要求; 6)、焊后热处理的方法.(消除应力热处理). 注:接头形式: 焊接结构及焊接连接方法的多样化,以及结构几何尺寸、施工场合与条件等的多变形,使焊接接头形式及几何尺寸的选择有极大的差异.优良的接头形式有赖于设计者对结构强度的认识及丰富的生产实践经验.优良的接头不仅可保证结构的局部及整体强度,而且可简化生产工艺,节省制造成本;反之则可能影响结构的安全使用甚至无法施焊.例如相同板厚的对接接头,手工焊与自动埋弧焊的坡口形式及几何尺寸完全不同;两块板相连时采用对接或搭连接,其强度、备料、焊接要求及制造成本也迥然不同,这就需要根据技术经济效果综合考虑,认真选择. 我国关于不同焊法的接头形式的国家标准有: GB985—88气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸； GB986—88 埋弧焊焊缝坡口的基本形式和尺寸； 它们具有指导性，需要指出，在不同行业及各个工厂企业，由于习惯及一些特殊要求，在接头形式及符号上会出现差异。 4、焊接方法及焊缝符号在设计图上的表示： 设计标准、规范与法规是指导设计、制造、试验与验收的重要依据。从事焊接结构产品设计的人员，应通晓本专业范围所涉及的各类原材料、焊接材料、焊接设备、焊接工艺、无损检测、焊缝及焊接接头的力学性能检验与验收标准，此外，还应当熟悉与焊接有关的基础与通用标准。 焊接标记符号与辅助加工记号，已经批准实施的国家标准有： GB324-88 焊缝符号表示法； GB5185-85 金属焊接及钎焊方法在图样上的表示方法； GB12212-90 技术制图焊缝符号的尺寸、比例及简化表示法； GB7093.2《图形符号表示规则产品技术文件用图形符号》； GB4457.3 《机械制图字体》； GB4457.4 《机械制图图线》； GB4458.1 《机械制图图样画法》； GB4458.3 《机械制图轴测图》； 它们通过符号、数字或以技术要求方式在图样中标明。（凡应用标准规定的，可在图样上直接标注标准号及合格要求，以简化技术文件内容。） 在技术图样中，一般按GB324-88规定的焊缝符号表示焊缝，也可按GB4458.1和GB4458.3规定的制图方法表示焊缝。焊缝图形符号及其组成，应按GB7093.2《图形符号表示规则产品技术文件用图形符号》的有关规则设计和绘制，用于焊缝符号的字体和图线应符合GB4457.3和GB4457.4的规定。 焊接设计人员了解各种常用的及新推广的焊接方法、设备、材料、工艺基础知识，通晓现行的焊缝符号、标志方法、尺寸公差，熟悉最常用的焊缝质量检测方法与质量分等规定。 5、技术要求的一般内容： 技术要求
焊接工艺评定方案word版本
焊接工艺评定方案 1．引用标准 2．项目主要焊接接头，焊接方式及焊接材料3．焊接工艺评定 4．所属焊接工艺评定项目及覆盖范围5．焊缝试件外观质量和焊缝内部质量检验6．焊接工艺指导书 1．引用标准：
2 项目主要焊接接头，焊接方式及焊接材料 编号焊接 方法 母材规格焊接材料 适用范 围 焊接位置接头形式 1．GMAW 气保焊 10mm加垫 16mm加垫 Q345B 平角焊平焊F 2 GMAW 气保焊 12mm 16mm Q345B 平角焊平焊F 3 GMAW 气保焊 16mm加垫Q345B 立缝立焊V 4 SAW 埋弧自动 焊 8mm Q345B 平角焊平焊F 5 GMAW 气保焊 8mm 14mm 16mm Q345B 平缝平焊F
2．焊接工艺评定 a)焊接接工艺评定应以可靠的钢材焊接性能为 依据，并在生产制作之前完成。 b)焊接工艺评定一般过程是： i.拟定焊接工艺指导书 ii.施焊试件 iii.无损检测、制取试样、测定焊接接头是否具有所要求的使用性能 iv.提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。 c)焊接工艺评定所用设备、仪表应处于正常工 作状态。 d)焊接环境，当焊接环境出现下列情况时，必 须采取有效防护措施，否则禁止施焊 i.风速：气体保护焊时大于2m/s，其它焊接方 法大于8m/s ii.相对湿度大于90% iii.雨, 冰，雪环境； iv.当低合金钢焊件低于50℃、普通碳素钢焊件温度低于0℃时，应在始焊接表面各方向大于或等于2倍钢板厚度 且不小于100mm范围内预热到20℃以上，且在焊接过程中均不 应低于这一温度 e)焊接工艺评定所用材料 评定所用材料应有合格的质量证明书 f)焊接工艺评定的焊接试件由本单位和本项目的技能熟练，并具有相应合 格项位的焊接人员担任。 g)焊工必须严格按焊接工艺指导书施焊。 h)无损检测人员应具备相应资格。 i)试样的性能试验单位应具有相应资质 j)焊接工艺评定结果不合格时，应分析原因，制订新的评定方案，按原步骤重新评定，直至合格为止。
焊接工艺评定方案(修订)..
苏州宝带东路跨运河钢桁梁制造 焊接工艺评定方案（修订） 编制： 复核： 审核： 批准： 中铁九桥工程有限公司 2013年09月
一、总则 苏州宝带东路跨运河钢桁梁主体结构采用Q345qD钢材制造。各结构中存在多种不同规格的对接、熔透或坡口角接及T型角接接头，根据钢梁的设计图纸及相关技术文件要求，结合全桥钢梁的结构形式，我们根据《公路桥涵施工技术规范》（JTG/T F50-2011）附录F1的相关规定，从各种形式接头所有的板厚规格中选择有代表性的板厚组合进行焊接工艺评定试验（以下简称试验）。 二、接头选择 结合各部分结构形式，我们整理了结构中存在的各种不同板厚、不同焊接方法和不同施焊工位的各类主要对接、熔透或坡口角接及T型角接接头,详见《附表：苏州宝带桥全桥主要接头形式表》。并从所有的接头形式中选择了33组有代表性和针对性的板厚和接头组合进行焊接工艺评定试验：其中包括14组对接接头，10组熔透角接接头，5组坡口角接接头和4组T型角接接头。 三、试验材料和焊接设备 1、母材 本次试验用钢板包括厚度为8mm、12mm、20mm、25mm、30mm、35mm、40mm、50mm、55mm的Q345qD材质钢板。符合GB/T714-2008的技术要求。 试板规格：对接接头：150×800 角接接头：150×600 2、焊接材料 2.1埋弧自动焊： ①上下弦杆件节点板对接焊缝、箱型杆件棱角焊缝箱体外部采用H08Mn2E（φ5.0）焊丝，配合SJ101q焊剂。
②上下层桥面板对接焊缝填充盖面层焊接采用H08Mn2E（φ5.0）焊丝，配合SJ101q焊剂。 ③工型腹杆、桥面系T型横梁主焊缝采用H08MnA（φ5.0）焊丝，配合SJ101q焊剂。 2.2 CO2气体保护焊： ①上下弦杆件腹杆接头板、横梁接头板焊缝采用药芯焊丝E501T-1（φ1.2）焊接。 ②上层桥面U肋焊缝采用药芯焊丝E501T-1（φ1.2）焊接，下层桥面纵向板肋焊缝采用实芯焊丝ER50-6（φ1.2）焊接；弦杆、腹杆纵向加劲肋采用实芯焊丝ER50-6（φ1.2）焊接。 ③桁片制造腹杆与上下弦杆件之间的对接焊缝采用药芯焊丝E501T-1（φ1.2）焊接。 ④桥面板对接焊缝打底层焊接采用实芯焊丝ER50-6（φ1.2）；横梁腹板、底板与上下弦杆工地连接焊缝采用药芯焊丝E501T-1（φ1.2）焊接；上下弦杆件之间工地对接焊缝采用药芯焊丝E501T-1（φ1.2）焊接。 ⑤各类连接角焊缝平位采用实芯焊丝ER50-6（φ1.2）焊接，立、仰位采用药芯焊丝E501T-1（φ1.2）焊接。 2.3焊条电弧焊：用于定位焊。采用焊条E5015（φ 3.2）。 以上选用焊材除H08Mn2E采用专用技术条件外，其余均符合以下国家标准的规定：
焊接工艺评定报告(DOC)
古城副井行政办公楼 钢结构挑檐手工电弧焊焊接工艺评定报告 编制部门： 编制： 审定： 批准部门： 批准：
手工电弧焊焊接工艺评定报告 1.评定材质： 16M n钢材评定厚度δ=36mm 2.评定目的： 为了验证施焊中的焊接工艺性的正确性。 3. 评定接头形式： 背部带衬板的组合焊缝。 衬板和腹翼板应根据拼点规定，点焊牢固，每一边都有拼点焊缝。 施焊分9层焊接，采用直线运条，当焊宽超过3-4φ焊时采用分道焊。其中φ焊为焊条直径。 4.参数选择： 打底层：φ3.2mm E5015 I=120±10(A) U=22±2(v) V=10±1c m/min 其余层：φ4mm E5015 I=190±10(A) U=22±2(v) V=13±1m/h 随着焊缝宽度增加,对焊速可作相应的调整. 焊接材质都选用J506或J507焊接. 5. 极性及电流种类； 选用交流弧焊机(J506) 6. 检测： Ⅰ主控项目
焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬伤、未焊满、根部收缩等缺陷。 2、不允许有表面裂纹、夹渣、未焊透、焊缝宽度,应盖边每边2-4㎜，平缓过渡，飞溅应清除干净。 3、力学试验： 取试件进行力学试验，应符合建筑工程试验、检验标准。
焊接工艺评定报告 编号：001 评定项目：手工电弧焊 焊接方法：手工电弧焊 焊接工艺评定人：赵海职称：职务：负责评定单位：山西宏图建设工程有限公司 填写评定日期：2012年11月18日 批准人：职称：职务：批准评定报告单位： 批准评定日期：2012年5月18日 接头： 接头形式：组合焊缝 衬垫（有、无）：背部采用如图衬垫 衬垫材料：A3 其它：摭点时拉开 母材：
焊接工艺评定、焊接工艺规程实用编制方法
焊接工艺评定、焊接工艺规程的实用编制方法 一、焊接工艺评定的有关概念 二、焊接工艺评定及使用管理程序 三、焊接工艺评定变素及其评定规则 四、如何阅读焊接工艺评定报告 五、如何编制焊接工艺规程 一、焊接工艺评定的有关概念 1、焊接工艺评定的定义和目的 2、消除焊接工艺评定认识上误区： 3、“焊接性能”与“焊接性” 4、“焊接性能试验”与“焊接工艺评定” 5、“焊缝”与“焊接接头” 6、“焊接工艺评定”与“焊工技能考试” 7、焊接工艺评定的基本条件 8、常用焊接工艺评定标准： JB4708－2000《钢制压力容器焊接工艺评定》 GB50236－98《现场设备、工业管道焊接工程施工及验收规范》第4章 劳部发1996[276]号《蒸汽锅炉安全监察规程》附录I JGJ81-2000《建筑钢结构焊接技术规程》第5章 GB128-90《立式圆筒形钢制焊接油罐施工及验收规范》附录一 ASME第IX卷《焊接与钎焊》 二、焊接工艺评定及使用管理程序 1、焊接工艺评定程序 （1）焊接工艺评定立项 （2）焊接工艺评定委托 （3）编制焊接工艺指导书（WPI）并批准 （4）评定试板的焊接 （5）评定试板的检验 焊接工艺评定失败，重新修改焊接工艺指导书，重复进行上述程序。
（6）编写焊接工艺评定报告（PQR）并批准 2、焊接工艺评定文件的使用与管理 （1）焊接工艺评定文件的受控登记。 （2）焊接工艺评定的有效版本及换版转换。 （3）每季度编制焊接工艺评定文件的有效版本目录。 （4）保证现场工程和产品的焊接工艺评定的覆盖率为100%。 （5）焊接工艺评定文件作为公司的一项焊接技术储备，属于公司重要技术机密文件，应妥善保管。 三、焊接工艺评定变素及其评定规则 1、焊接工艺评定的主要变素： 试件形式 母材类别 焊接方法 焊接工艺因素 焊后热处理种类及参数 母材厚度 焊缝熔敷金属厚度 四、如何阅读焊接工艺评定报告 1、如何认识焊接工艺评定报告的作用 （1）焊接工艺评定报告的合法性： （2）焊接工艺评定报告的有效性： （3）焊接工艺评定报告及焊接工艺规程的局限性： （4）焊接工艺评定报告是一种必须由企业焊接责任工程师和总工程师签字的重要质保文件，也是技术监督部门和用户代表审核施工企业质保能力的主要依据之一。 2、焊接工艺评定报告与焊接工艺规程的关系 3、阅读焊接工艺评定报告的方法 五、如何编制焊接工艺规程 1、焊接工艺规程的作用 2、焊接工艺规程的基本要求 3、焊接工艺规程的编写应遵循的原则
焊接工艺评定报告记录模板
焊接工艺评定报告记录模板
————————————————————————————————作者：————————————————————————————————日期：
焊接工艺评定 焊接工艺评定编号： HP0101 预焊接工艺规程编号： WPS-HP0101 中石化工建设有限公司
焊接工艺评定存档目录 工艺评定编号： 序号项目名称编号页数预焊接工艺规程（pWPS） 1 材料质量证明书 2 3 焊接材料质量证明书 无损探伤报告 4 5 机械性能试验报告 化学分析试验报告 6 7 热处理报告 焊接工艺评定报告 8 9 以下空白 10 11 12 13 14 15 备 注 档案管理：存档日期：
中石化工建设有限公司预焊接工艺规程（pWPS） 表号/装订号 共页第页 单位名称天津海盛石化建筑安装工程有限公司 预焊接工艺规程编号WPS-HP0101日期2014.8 所依据焊接工艺评定报告编号HP0101焊接方法GTAW+SMAW 机动化程度（手工、机动、自动）手工 焊接接头： 坡口形式：V型坡口 衬垫（材料及规格）Q235B 其他坡口采用机械加工或火焰切割简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 母材： 类别号Fe-1 组别号Fe-1-1 与类别号Fe-1 组别号Fe-1-1 相焊或标准号GB3274-2007 材料代号Q235B 与标准号GB3274-2007 材料代号Q235B 相焊对接焊缝焊件母材厚度范围：4~12mm 角接焊缝焊件母材厚度范围：不限 管子直径、壁厚范围：对接焊缝--- 角焊缝--- 其他：同时适用返修焊和补焊 填充金属： 焊材类别：焊丝（GMAW）焊丝（SAW） 焊材标准：GB/T8110-2008 JIS Z3351 填充金属尺寸：φ1.2mm φ4.8mm 焊材型号：ER50-6 YS-S6 焊材牌号（金属材料代号）：THT-50-6 US-36 填充金属类别：Fe-1-1 FeMS1-1 其他：/ 对接焊缝焊件焊缝金属厚度范围：GMA W≤6mm,SAW≤12角焊缝焊件焊缝金属厚度范围：不限 耐蚀堆焊金属化学成分（%） C Si Mn P S Cr Ni Mo V Ti Nb 其他：/
[精华]nb47014-2011承压装备工艺评定__焊接工艺评定表格
[精华]nb47014-2011承压装备工艺评定__焊接工艺评定表 格 预焊接工艺规程(pWPS) 单位名称 预焊接工艺规程编号日期所依据焊接工艺评定编号: 焊接方法机械化程度(手工、半自动、自动) 焊接接头: 简图:(接头形式、坡口形式与尺寸、焊层、焊道布置坡口形式: 及顺序) 衬垫(材料及规格) 其他 母材: 类别号组别号与类别号组别号相焊或标准号材料代号与标准号材料代号相焊对接焊缝焊件母材厚度范围角焊缝焊件母材厚度范围管子直径、壁厚范围:对接焊缝角焊缝其他填充金属: 焊材类别: 焊材标准: 填充金属尺寸: 焊材型号: 焊材牌号(金属材料代号): 填充金属类别: 其他 对接焊缝焊件焊缝金属厚度范围: 角焊缝焊件焊缝金属厚度范围耐蚀堆焊金属化学成份(%) C Si Mn P S Cr Ni Mo V Ti Nb
/ / / / / / / / / / / 其他: 注:每一种母材与焊接材料的组合均需分别填表 焊接位置: 焊后热处理: 对接焊缝的位置: 焊后热处理温度(?): 立焊的焊接方向:(向上、向下) 保温时间范围(h): 角焊缝位置 立焊的焊接方向:(向上、向下) 预热: 气体: 最小预热温度(?) 气体混合比流量L/min 最大道间温度(?) 保护气: 保持预热时间尾部保护气: 加热方式背面保护气: 电特性 电流种类极性焊接电流范围(A) 电弧电压(V) 焊接速度(范围) 钨极类型及直径喷嘴直径(mm) 焊接电弧种类(喷射弧、短路弧等) 焊丝送进速度(cm/min) (按所焊位置和厚度，分别列出电压和电压范围，记入入下表) 焊接工艺参数 填充金属焊接电流焊道/ 焊接电弧电压焊接速度线能量焊层方法牌号直径极性电流(A) (cm/min) (kJ/cm) V 技术措施: 摆动焊或不摆动焊摆动参数焊前清理和层间清理: 背面清根方法单道焊或多道焊(每面) 单丝焊或多丝焊导电嘴至工件距离(mm) 锤击其他: 绘制日期审核日期批准日期 焊接工艺评定报告 单位名称 焊接工艺评定编号焊接工艺指导书编号焊接方法机械化程度:(手工、半自动、自动)
DL／T868-2004焊接工艺评定规程
目次 前言 1范围 2规范性引用文件 3术语 4总则 5基本规定 6评定项目及试样制备 7试验方法及评定标准 8评定工作的程序和管理 附录A（资料性附录）常见国外钢材分类表 附录B（资料性附录）焊接工艺评定任务书、方案、报告格式 ? 前言 ? 根据原国家经济贸易委员会电力［2000］22号《关于确认1999年度电力行业标准制、修订计划项目的通知》的要求，对SD340—1989《火力发电厂锅炉、压力容器焊接工艺评定规程》进行了修订，其格式按照DL/T600—2001《电力标准编写的基本规定》的规定编排。 本标准修订过程中，参照了有关国际标准、国家标准和国内有关标准及规定。为了正确地完成电力行业中生产、建设、检修、改造工作所涉及的焊接任务，必须按照规定程序拟定焊接工艺指导文件。本标准则提供在拟定焊接工艺指导文件之前应该完成的焊接工艺评定工作的依据。电力行业焊接工作的基础性标准是DL/T869—2004《火力发电厂焊接技术规程》和DL/T678—1999《电站钢结构焊接通用技术条件》。本标准是支持上述标准且相对独立的标准。 原规程实施已十多年，对推动电力行业焊接技术的发展，进而提高焊接工程的质量起到了很好的作用。随着技术的进步，该规程也显现出一些不适应性。本次修订主要扩大了焊接方法的适用范围，增加了近年来电站已经采用的新钢种；对原规程中过于繁琐的程序和内容进行了调整。本标准实施后替代SD340—1989《火力发电厂锅炉、压力容器焊接工艺评定规程》，可覆盖电力行业的全部焊接工艺评定工作。 本标准实施后代替SD340—1989。 本标准的附录A、附录B是资料性附录。 本标准由中国电力企业联合会提出。 本标准由电力行业电站焊接标准化技术委员会归口并负责解释。 本标准主要起草单位：国电电力建设研究所、国家电力公司电源建设部、辽宁发电厂、辽宁省电力科学研究院、天津电力建设公司。 本标准主要起草人：郭军、杨建平、李卫东、张佩良、张信林、刘传玉。
焊接工艺评定报告新规范
焊接工艺评定报告
目录
钢筋电渣压力焊工艺评定作业指导书 一、编制目的 明确钢筋电渣压力焊的施工工艺，确保施工工艺评定满足设计和施工规范规定的要求，验证设计和施工规范的可操作性与可执行性，同时用以指导现场施工。 二、编制依据 1、《混凝土结构工程施工质量验收规范》GB50204-2015； 2、《钢筋焊接及验收规程》JGJ18-2012； 3、《钢筋焊接接头试验方法标准》JGJ/T27-2014； 4、《工程质量管理手册》； 5、施工图纸说明。 三、实施范围 钢筋电渣压力焊适用于柱、墙竖向（倾斜角度低于10°）HRB400级直径12cm以上钢筋的连接接头。 四、施工工艺评定的基本条件 1、材料准备 钢筋：钢筋的级别、直径必须符合设计要求，有产品合格证、出厂检验报告和进场复试报告。 焊剂：在钢筋电渣压力焊中，必须采用合适的焊剂，常用的焊剂型号为HJ431，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。常用的为熔炼型高锰高硅低氟焊剂或HJ330中的锰高硅低氟焊剂。 焊剂应存放在干燥的库房内，当受潮时，在使用前应经250～350烘焙2h，以防产生气孔。 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。 焊剂应有出厂合格证。各种焊接材料应分类存放和妥善管理，并应采取防止锈蚀、受潮变质的措施。 2、施工机具 1）手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂填装盒等。 2）焊接电源：钢筋电渣压力焊宜采用次级空载电压较高（75V以上）的交流或直流焊接电源（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电
源）。焊机容量应根据所焊钢筋直径选定。一台焊接电源可供数个焊接机头交替用电，单台容量不能满足要求时，同性能的焊机可两台并联使用。 3、施工准备 焊工必须持有有效的焊工考试合格证。 设备应符合要求。焊接夹具应具有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂填装盒的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。 焊接电源应符合要求。当电源电压下降大于5%，则不宜进行焊接。 作业场地应有安全防护措施，指定和执行安全技术措施，加强焊工的劳动保护，防止放生烧伤、触电、火灾、爆炸以及烧坏机器等事故。 五、施工工艺 1、工艺流程 检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝圈→安放焊剂盒、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查 电渣压力焊的工艺过程：闭合电路→引弧→电弧→电渣→挤压断电 2、操作细则 、检查设备、电源 确保随时处于正常状态，严禁超负荷工作。 、钢筋端头制备 钢筋安装前，焊接部位和电极钳口接触的（150mm区段内）钢筋表面锈斑、油污、杂物等，应清楚干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。 、选择焊接参数 钢筋电渣压力焊焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，见下表： 钢筋电渣压力焊焊接参数表
焊接工艺规程与焊接工艺评定
1 EN15085 2 焊接工艺规程及焊接工艺评定2.1 焊接工艺规程（WPS）
焊接工艺规程依据标准ISO15609制定。 焊接工艺规程（WPS）应当包含执行焊接操作的必要信息。一般的焊接工艺规程（WPS）主要内容有：1、有关制造商的内容 2、有关母材的内容 3、所有焊接工艺的通用性 4、有关焊接方法的特殊要求 对于具体应用而言，可根据实际情况做增减处理。
1.1 有关制造商的内容 －制造商的标识； －WPS标识； －关于WPAR记录（或其它相关文件）的编号。 1.2 有关母材的内容 1.2.1 母材种类 －材料标识、标准编号 －材料类组 1.2.2 工件尺寸 －接头的厚度范围 －管子的外径范围 1.3 所有焊接工艺通用性的内容 1.3.1 焊接工艺方法 使用的焊接工艺方法按ISO 4063 表示。 1.3.2 接头设计 －接头设计图应当显示形状和尺寸 注：参照接头设计的有关标准可以给出细节。 －焊接次序可能对接头性能产生影响时，应明确给出焊道顺序。 1.3.3 焊接位置 焊接位置按ISO 6947的规定。 1.3.4 接头的制备 －接头制备的方法、清理、去污,包括将要使用的方法。 －装夹及定位焊接； 1.3.5焊接技能： －无摆动； －摆动： 1）对手工焊而言，焊道的最大宽度， 2）对机械化焊接和自动焊而言，摆动的最大幅度、频率和时间 －焊炬、电极及/或焊丝的角度。 1.3.6 背面清根： －将要使用的方法； －深度和形状。 1.3.7 衬垫： －衬垫的方法和类型，材料和尺寸； －对于气体衬垫要求使用工艺类组13、14、15的保护气体。 1.3.8 焊接材料 －标识：制造商及商标； －尺寸（规格）：焊条/焊丝的直径或焊带的宽度及厚度； －保管和使用要求：烘干、大气暴露时间、再烘干等。 1.3.9 电参数 －电流的种类（直流或交流）及极性； －必要时，脉冲焊接详细信息（机器设置、程序选择）； －电流范围； －电压范围。 1.3.10 机械化焊接及自动焊 －行走速度范围； －送丝（带）速度范围。 如果设备不允许控制两个参数中的任何一个，应规定替代的机器装置。因此，WPS限制在特定类型的设备上。这一点适用于1.3.9和1.3.10。
焊接工艺评定转化
近来有很多朋友在咨询焊接工艺评定转化的事情，本人结合标准要求、弋兆文教授宣贯时的意见和自己多年工作经验，谈点个人观点和看法。欢迎大家共同探讨！申明：NB/T47014-2011《承压设备焊接工艺评定》的最终解释权在全国锅容标委。执行过程中如有意见和问题，请及时向锅容标委反馈。 本人仅谈点个人建议和看法作为参考，具体问题请咨询容标委求答复。 根据质检特函〔2011〕102号文“关于执行《承压设备焊接工艺评定》（NB/T 47014-2011）的意见”的规定，从2011年11月22日起，锅炉、压力容器（不含气瓶）制造、安装、改造单位（生产企业），进行新的焊接工艺评定以及修改原有焊接工艺评定时应当执行NB/T 47014。生产企业按《蒸汽锅炉安全技术监察规程》附录I、《钢制压力容器焊接工艺评定》（JB 4708-2000）、《铝容器焊接工艺评定》JB/T 4734-2002附录B）、《钛容器焊接工艺评定》（JB/T 4745-2006附录B）、《铜制压力容器的焊接工艺评定》（JB/T 4755-2006附录B）、《镍及镍合金制压力容器的焊接工艺评定》（JB/T 4756-2006附录B）、《换热管与管板接头的焊接工艺评定》（GB151-1999附录B）评定合格的焊接工艺评定项目继续有效。 因NB/T 47014-2011与JB4708-2000及《蒸汽锅炉安全技术监察规程》附录I 等原焊接工艺评定标准相比变化很大，因此NB/T 47014-2011实施以后，继续有效的焊接工艺评定项目需要进行系统的整理和修改（即转化），将可以使用的评定项目按NB/T 47014-2011进行转化，而不能继续使用的原有评定项目，根据不同情况按NB/T 47014-2011 规定做出项目的修改和转化、补充、废止等决定。 1、从2011年11月22日起，制作产品焊接工程规程时，应按NB/T47014-2011 选择焊接工艺评定。当需要补充新的焊接工艺评定时，应按NB/T47014-2011进行评定；选用原继续有效的焊接工艺评定时，应对原焊接工艺评定项目按NB/T 47014-2011规定进行补充和转化。 2、继续有效的焊接工艺评定应按NB/T 47014-2011《承压设备焊接工艺评定》 重新编制PQR和WPS。 1)原评定母材按5.1.2条“金属材料及分类”表1重新进行分类，原评定焊材按第 5.1.3条“填充金属及分类”重新进行分类：焊条按表2分类；气焊、气体保护焊、 等离子弧焊用焊丝、填充丝按表3分类；埋弧焊用焊丝按表4分类；碳钢、低合金钢和不锈钢埋弧焊焊剂按表5分类； 2)按照5.1.4条“焊后热处理及分类”对焊后热处理进行分类； 3)按照6.1.5条“试件厚度与焊件厚度的评定规则”重新计算焊件母材厚度和焊 缝金属厚度的覆盖范围； 4)按照5.2条结合每种焊接方法的专用焊接工艺评定因素及分类（表6）补充完 善新编制的PQR和WPS。 5)当原焊接工艺评定不需要补项时，不用编制pWPS，因评定试样均已按以前 的焊接工艺评定指导书焊接制作的，评定已经完成，转化pWPS没有意义。 6)当原焊接工艺评定需要补项时，应按原焊接工艺评定指导书的参数编制pWP S，保持与原焊接工艺参数相同的状况，并作好施焊记录，然后形成PQR，编制WPS。 7)转化后的PQR和WPS由现任在职人员进行编制审核签字，批准按TSG R00 04-2009《固定式压力容器安全技术监察规程》的要求，由现任技术负责人批准
焊接工艺评定报告一览表
编制说明 根据“关于执行《承压设备焊接工艺评定》（NB/T 47014-2011）的意见(质检特函〔2011〕102号) ”文件精神，依据NB/T 47014-2011标准，质量安全部、焊试室共同将原有的焊接工艺评定进行了分类整理、补充。现有：符合JB4708-2000的工艺评定是187项；符合JB4734-2002《铝制焊接容器》的工艺评定是3项、符合《蒸汽锅炉安全技术监察规程》的工艺评定17项。另有符合GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》的工艺评定13项、符合ASME锅炉压力容器规范（国际性规范）第Ⅸ卷的焊接工艺评定（2007版）评定1项。具体见目录。 需要说明的是： 1．焊接工艺评定编号: 编号由焊接工艺评定代号、顺序号、接头型式、试件规格、材料类组、焊接方法、坡口型式、焊接位置代号组成。 HGP-焊接工艺评定代号。 顺序号编排从001、002、003……。 接头型式代号：B——板对接；G——管对接；J——角接接头。 试件规格：板件用厚度表示；管件用直径×壁厚表示。 材料类组别号见相应评定标准。 焊接方法代号： S－手工电弧焊；W/S－手工钨极氩弧焊； M-埋弧自动焊；Q－气保焊；F-药芯焊丝自保护半自动焊。 坡口型式及代号见有关国家标准。如V——V型坡口；X——VX型坡口；K——K型坡口等。 焊接位置代号：1G——板对接平焊，或管对接水平转动；2G——板对接横焊,管对接垂直固定； 3G——板对接立焊；4G——板对接仰焊； 5G——管对接水平固定；6G——管对接45°固定； 2F——平角焊；3F——立角焊；4F——仰角焊；5F（5FG）——管板水平固定焊；6F（6FG）——管板45°固定焊。 1 / 22
焊接工艺评定一览表
焊接工艺评定一览表版次编号共页 0顺序号第1 页 序号工艺 评定 编号 焊接 方法 母材焊接材料接 头 型 式 层/道 预热/层 间温度 热处理 规范参数 备注牌号厚度牌号规格 电流 (A) 电压 (V) 焊速 (cm/min) 1 QL001GTAW SMAW 15CrMoR δ30 H13CrMoA (ER55-B2) R307 (E5515-B2) φ2 φφ4 φ5 DU 1 1-n/1 1/1 2-n/1 ≥150 150-350 650℃/ 280min 125-140 120-130 160-180 190-210 14-16 22-26 10-13 12-18 氩气流量 9-11L/min 2 QL002 SMAW Q245R δ16 J427 (E4315) φφ4 φ5 DX 1/1 2-n/1 ≤300 100-120 150-170 180-200 22-26 12-16 3 QL003 SAW Q245R δ16 H08MnA /HJ431 (F4A2-H08A) φ4 DV 2 正反 1-3/1 500-600 36-38 38-40 4 QL004 GTAW Q245R δ6 H08Mn2SiA (ER49-1) φ2 DV 1 1-2/1 100-120 130-150 12-14 9-14 氩气流量 8-11L/min 5 QL005 SMAW Q345R δ6 J507 (E5015) φφ4 DV 2 1/1 2-n/1 100-130 150-165 22-25 22-26 12-16 6 QL006 SMAW Q345R δ16 (J507) E5015 φφ4 φ5 DX 1/1 2-n/1 100-130 150-170 180-200 22-26 13-16 7 QL007 GTAW Q345R δ6 H08Mn2SiA (ER50-6) φ2 DV 1 1-2/1 100-120 130-150 12-15 13-16 9-12 10-13 氩气流量 8-11L/min 8 QL008 GTAW Q345R δ16 H08Mn2SiA (ER50-6) φ2 DU 1 1-3/1 110-130 140-160 12-15 12-17 9-12 10-14 氩气流量 9-11L/min 1
