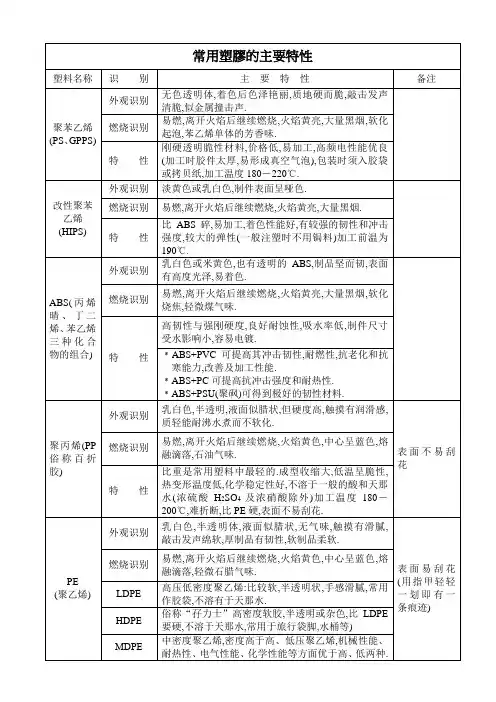

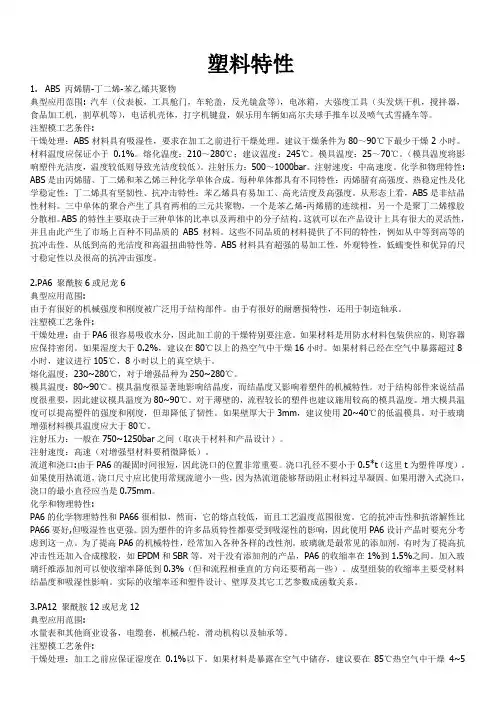

常用塑料特性

尼龙1010特性

尼龙1010是一种半透明白色或微黄色坚韧固体，具有一般尼龙的共性。密度在1.04～1.05g/cm3之间，对霉菌的作用非常稳定，无毒，对光的作用也很稳定。它的机械性能、热和电性能列人表2-30。从表中看出：尼龙1010的最大特点是具有高度延展性，不可逆拉伸能力高，在拉力的作用下，可牵伸至原长的3～4倍，同时，还具有优良冲击性能和低温冲击性能，－60℃下不脆。但是，在高于100℃下，长期与氧接触逐渐变黄机械强度下降，特别是在熔融状态下，极易热氧化降解。

尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，分子式为：[ NH(CH2)m NHCO (CH2)n-2 CO ] n

[ NH(CH2)n-1 CO ] n

PA主要用于家用电器元件、电子及机电工业产品如插头、线等，亦用于生产汽车及仪表中的零部件、体育用品、输送管道、医疗器材、尼龙带、尼龙薄膜及织物等。

与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄

的温度范围内软化，熔点很明显，温度一旦达到就出现流动。

一、PA性能的主要优点有：

1. 机械强度高，韧性好，有较高的抗拉、抗压强度。抗拉强度接近于屈服强度，比ABS高一倍多。对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。

2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。常见的自动扶梯扶手、新型的自行车塑料轮圈等周期性疲劳作用极明显的场合经常应用PA。

3. 表面光滑，摩擦系数小，耐磨。作活动机械构件时有自润滑性，噪声低，在摩擦作用不太高时可不加润滑剂使用；如果确实需要用润滑剂以减轻摩擦或帮助散热，则水油、油脂等都可选择。

4. 耐腐蚀，十分耐碱和大多数盐液，还耐弱酸、机油、汽油等溶剂，对芳香族化合物呈惰性，可作润滑油、燃料等的包装材料。

5. 对生物侵蚀呈惰性，有良好的抗菌、抗霉能力。

6. 耐热，使用温度范围宽，可在-450C至+1000C下长期使用，短时耐受温度达120-1500C。

7. 有优良的电气性能。在干燥环境下，可作工频绝缘材料，即使在高湿环境下仍具有较好的电绝缘性。

8. 制件重量轻、易染色、易成型。因有较低的熔融粘度，能快速流动。易于充模，充模后凝固点高，能快速定型，故成型周期短，生产效率高。

二、PA性能的主要缺点；

1. 易吸水。吸水会在一定程度上影响制件尺寸和精度,特别是薄壁件增厚影响较大；吸水亦会大大降低塑料的机械强度。在选材时，应顾及使用环境及与别的元件的配合精度的影响。

2. 耐光性较差。在长期偏高温环境下会与空气中的氧发生氧化作用,开始时颜色变褐，继面破碎开裂。

3. 注塑技术要求较严：微量水分的存在都会对成型质量造成很大损害;因热膨胀作用使制品尺寸稳定性较难控制；制品中尖角的存在会导致应力集中而降低机械强度；壁厚如果不均匀会导致制件的扭曲、变形；制件后加工时设备精度要求高。

4. 会吸收水、醇而溶胀，不耐强酸及氧化剂，不能作耐酸材料使用。

PA的品种很多，如今已有几十种，以PA6、PA66、PA610最为常用。

PA6{ [ NH ( CN2)5 CO ]n}

PA6熔融温度较PA66低，加工性能比其他PA好。制件有较高冲击强率，载荷分散性、弹性比PA66大，柔软性好，工作温度80-1000C，低温脆化温度-20至-300C，适于轻载荷条件下使用，可作机器仪表、仪器零件、电线电缆的绝缘；用玻纤增强后可制作齿轮、泵叶。但PA6吸水性很大，饱和吸水率高达10%左右，影响性能；又因介电常数较大，不宜用作高频低损耗材料。

PA66{ [ NH ( CN2)6 NH CO(CH2)4 CO ] n}

PA66是PA系列中机械强度最高、应用最广的品种。其结晶度高，故刚性、硬度、耐热性都高，屈服强度较PA6和PA66大，摩擦系数小，耐应力开裂性良好，尤其是抗蠕变性是热塑性塑料中最强的品种之一；吸水率为7%，工作温度100-1200C。适于在中等载荷条件下使用，可制作盛载化学药物的瓶、管，其他用途类似于PA6。

PA610{ [ NH ( CN2)6 NH CO(CH2)8 CO ]n}

PA610易于成型，性能介于PA6和PA66之间，硬度较高，耐磨性比PA6稍差。最大特点是吸水变化很小，尺寸较稳定，可代替PA6和PA66制作精密尺寸制件。

尼龙棒材

关键词：尼龙棒,PA6,PA66,MC尼龙,含油尼龙,防静电尼龙

尼龙棒材

尼龙（Nylon），中文名聚酰胺，英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。其命名由合成单体具体的碳原子数而定。是美国最大的化学工业公司──杜邦公司著名化学家卡罗瑟斯和他的科研小组发明的。

尼龙系列是最重要的工程塑料。该产品应用广泛，几乎覆盖每一个领域，是五大工程塑料中应用最广的品种。

尼龙棒材按生产工艺不同分为挤出和浇铸两种。

目前市面上常用的挤出尼龙棒材主要有以下几种：

尼龙6（白色）：该材料具有最优越的综合性能，包括机械强度、刚度、韧度、机械减震性和耐磨性。这些特性，再加上良好的电绝缘能力和耐化学性，使尼龙6 成为一种“通用级”材料，用于机械结构零件和可维护零件的制造。

尼龙66 （奶油色）：与尼龙6 相比较，其机械强度、刚度、耐热和耐磨性，抗蠕变性能更好，但冲击强度和机械减震性能下降，非常适合于自动车床机械加工。

尼龙4.6 （红棕色）：与普通尼龙相比，尼龙4.6的特点是刚性保存力强，耐蠕变性好，在较宽的温度范围内，更耐热老化，因此，尼龙4.6用于尼龙6、尼龙66、POM 和PET在刚度、抗蠕变、耐热老化、疲劳强度和耐磨性能方面所达不到要求的“较高的温度领域”（80 -150 ℃）

尼龙66+GF30 （黑色）：与纯尼龙66相比，这种尼龙填加30% 玻璃纤维增强，其耐热性、强度、刚度。耐蠕变性和尺寸稳定性、耐磨等性能方面均有提高，它的最大允许使用温度较高。

尼龙66+MOS2 （灰黑色）：这种尼龙填加了二硫化钼，与尼龙66相比，其刚性，硬度和尺寸稳定性有所提高，但抗冲击强度有所下降，二硫化钼的晶粒形成效果提高了结晶结构，使材料承载和耐磨性能均有提高。

浇铸尼龙棒又称MC 尼龙：英文名称Monomer casting nylon ，中文称单体浇铸尼龙。“以塑代钢、性能卓越”，用途极其广泛。它具有重量轻、强度高、自润滑、

耐磨、防腐，绝缘等多种独特性能。是应用广泛的工程塑料，几乎遍布所有的工业领域。

目前市面上常用的浇铸尼龙棒材主要有以下几种：

MC 尼龙（象牙白）：未改性浇铸尼龙6的特性与尼龙66极为接近，其综合性能好，强度，刚度和硬度高，抗蠕变、耐磨，耐热老化，机加工性能好等。

MC901 （蓝色）：这种改性尼龙6有醒目的兰色，比普通浇铸尼龙的韧性高，柔性好，耐疲劳，证明是齿轮，齿条和传动齿轮的理想材料。

PA6+ 油（绿色）：这种铸型尼龙6是名副其实的自润滑尼龙，是专门为制造不能润滑、负载高以及运行速度低的零件而开发的，极大地拓宽了尼龙的应用范围，它比一般尼龙的磨擦系数低（可降低50%）而耐磨性得到提高（可提高10 倍）。

PA6+ 二硫化钼（灰黑色）：含二硫化钼粉末，可在不影响未改性铸型尼龙的耐冲和耐疲劳性能的同时，提高其承载能力和耐磨性，它非常广泛地用来制造齿轮、轴承、星轮和套。

PA6+ 固体润滑剂（灰色）：采用有专利权的铸型尼龙6的配方，内含固体润滑剂，该材料具有自润滑性，优异的磨擦性，突出的耐磨性和压力速度能力（比普通铸型尼龙高5倍）。特别适用于高速运行、无法润滑的运动件，是含油尼龙的完美补充尼龙棒材的主要特性：

机械强度、刚度、硬度、韧性高、耐老化性能好、机械减振能力好、良好的滑动性、优异的耐磨性、机械加工性能好、用于精密有效控制时、无蠕动现象、抗磨性能良好、尺寸稳定性好。

尼龙棒材的应用领域：

广泛用于化工机械，防腐设备的制齿轮及零件坏料。耐磨零件，传动结构件，家用电器零件，汽车制造零件，丝杆防止机械零件，化工机械零件，化工设备等。

规格尺寸：6-500mm*500/1000mm

ABS的性能

1 一般性能

ABS的外观为不透明呈象牙色的粒料，无毒、无味、吸水率低其制品可着成各种颜色，并具有90%的高光泽度。ABS的相对密度为1.05，ABS同其它材料的结合性好，易于表面印刷、涂层和镀层处理。ABS的氧指数为18.2，属易燃聚合物，火焰呈黄色，有黑烟，烧焦但不滴落，并发出特殊的肉桂味。

ABS是一种综合性能十分良好的树脂，在比较宽广的温度范围内具有较高的冲击强度和表面硬度，热变形温度比PA、PVC高，尺寸稳定性好，收缩率在0.4%～0.8%范围内，若经玻纤增强后可以减少到0.2%～0.4%，而且绝少出现塑后收缩。其临界表面张力为34—38mN/cm。

ABS熔体的流动性比PVC和PC好，但比PE、PA及PS差，与POM和HIPS类似。ABS的流动特性属非牛顿流体，其熔体粘度与加工温度和剪切速率都有关系，但对剪切速率更为敏感。

2 力学性能

ABS有优良的力学性能，其冲击强度极好，可以在极低的温度下使用。即使ABS制品被破坏，也只能是拉伸破坏而不会是冲击破坏。ABS的耐磨性能优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。ABS的蠕变性比PSF及PC大，但比PA 和POM小。ABS的弯曲强度和压缩强度属塑料中较差的。ABS的力学性能受温度的影响较大。

3热学性能

ABS属于无定形聚合物，无明显熔点；熔体粘度较高，流动性差；热稳定不太好，耐候性较差，紫外线可使变色；热变形温度为70—107℃，制品经退火处理后还可提高10℃左右。对温度，剪切速率都比较敏感；ABS在－40℃时仍能表现出一定的韧性，可在-40℃到80℃的温度范围内长期使用。

4电学性能

ABS的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用。

5环境性能

ABS不受水、无机盐、碱醇类和烃类溶剂及多种酸的影响，但可溶于酮类、醛类及氯代烃，受冰乙酸、植物油等侵蚀会产生应力开裂。ABS的耐候性差，在紫外线的作用下易产生降解，置于户外半年后，冲击强度下降一半。

聚甲醛POM特性

2008-09-17 21:04

聚甲醛POM

聚甲醛POM 学名"聚氧化亚甲基".（又称赛钢、特灵）

POM依结构不同可分为均聚甲醛(POM-H)和共聚甲醛(POM-K)两种。

1. 外观:

POM的外观为淡黄色或白色半透明或不透明的粉料或粒料，硬而质密、与象牙相似，制品表面光滑并有光泽，

2.燃烧性:

易燃，离火后能继续燃烧，其氧指数仅为14~16，火焰上端为黄色、下端为蓝色，熔融落滴，有刺激性甲醛味和鱼腥味。需注意，具有毒性。

3.透气性:

POM的透气性小，仅为PE的几分之一。

4.收缩率:

POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。

5.力学性:

POM的力学性能相当好，具有较高的弹性模量，摩擦系数低而稳定，耐磨性能好，自润滑性好。有很高的硬度和刚度。与金属十分接近。尺寸稳定性好，

吸水率很小，耐多次重复冲击，强度变化小。其抗张强度和模量已接近钢材。疲劳强度好。是热塑性材料中耐疲劳性最为优越的品种。能耐一百万次以上反复负荷作用。具有高度抗蠕变和应力松驰能力。力学性能随温度变化小，共聚比均聚稍大一些。

6.耐热性:

POM的耐热性较差，在成型温度下易降解放出皿醛，一般在造粒时加入稳定剂。具有较高的热变形温度，均聚为136℃，共聚为110℃。在220℃以上分解，产生甲醛气体，可在140℃下短期使用,长期使用温度为-40～100℃。

7.耐气候性:

POM耐气候性较差，长期在大气中曝晒会老化，长期在紫外光作用下，力学性能下降，表面发生粉化和龟裂。室外应用要添加稳定剂。

8.化学性:

POM耐药品性强，耐有机溶剂、油类、弱酸、弱碱，除了强酸、酚{TodayHot}类和有机卤化物外，对其他化学品稳定，在所有的工程塑料中聚甲醛耐有机溶剂和耐油性十分突出。其色母的制作，也远比一般树脂苛刻。聚甲醛因其结晶性，不能够用染料着色。

9. 电学性:

POM的电绝缘性较好，几乎不受温度和湿度的影响；耐电弧性极好，并可在高温下保持。

一.优点:

尺寸稳定性好，价格便宜，表面硬度高而且表面致密，能耐一般化学药品和溶剂，电性能好。力学性能和刚性好，接近金属材料，虽然收缩率大，但尺寸稳定。质轻，是替代铜、铸锌、铝等金属材料的理想材料；耐疲劳性和耐蠕变性极好，外力撤去后，立即恢复原样，耐磨损、自润性和摩擦性好，与UHMWPE、PA、F4一起称为四大耐磨塑料材料；热稳定性和化学稳定性高，介电性能好，电绝缘性优良。耐溶剂，无应力开裂。

二.缺点:

加热易分解，成型收缩率大，成型较尼龙困难。密度大，耐酸及耐燃性不好，耐候性不高。熔点不很高；热降解在较高温度下相当迅速。在氧的存在下还有热氧降解发生。

三. 均聚.共聚比较:

均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。共聚物材料有很好的热稳定性、化学稳定性并且易于加工。均聚甲醛除了上述性能外，密度、结晶度、机械强度高。而共聚甲醛短期强度、模量、伸长率、热变形温度、抗蠕变性、耐热老化性、耐热水性等都优于均聚甲醛，成型温度范围也较宽。四.基本参数:

均聚甲醛共聚甲醛

熔化温度 190~230C 190~210C

相对密度 1.42 1.41

吸水性(％) 0.25 0.22

拉伸强度MPa) 68.6 59.8

伸长率(％) 40 75

弯曲强度(MPa) 96 89

冲击强度(kJ／m2) 7.35 6.37

洛氏硬度 M90 M78

五.加工方法:

可进行注塑、挤出、吹塑、滚塑、焊接、粘接、涂膜、印刷、电镀、机加工、注塑是最重要的加工方法.注射压力：700~1200bar .注射速度：中等或偏高的注射速度。

六.应用范围:

广泛用于工业机械、汽车、电子电器、日用品、管道及配件、精密仪器和建材等部门。

利用POM强大的、耐磨、耐疲劳、冲击高及润滑性高等优点，广泛应用作齿轮、驱动轴、链条、阀门、阀杆螺母、轴承、齿轮、叶轮、滚轮、喷头、导轨、衬套、滑轮、凸轮、皮带轮、螺栓、泵体、壳体、阀门、水龙头、草坪设备、管接头、电线插头、开关、按钮、拉链、把手、机电器和机械结构件等传动部件.医疗器械中的心脏起博器；人造心脏瓣膜、顶椎、假肢等

POM棒材

创建时间：2009年12月29日

产品说明：

ABS棒材

POM棒材（聚甲醛棒)：英文名称Polyoxymethylene，俗称赛钢棒。是用POM 塑料粒子通过挤出机高温挤出，经过相应的模具口挤出得到不同厚度的棒材。是一种高熔点、高结晶性的热塑性工程塑料。因POM棒所具有的良好特性，非常适合在自动车床上机加工，特别适合用来制造精密零件。

POM棒材一般有以下几种型号：

POM-C/H（黑色、白色）：分别代表POM共聚物和POM均聚物，POM共聚物熔点低、热稳定性、耐化学腐蚀性、流动特性、耐水解、耐强碱和热力氧化降级、加工性优于均聚甲醛。POM均聚物结晶度高、搞蠕变性、热膨胀率更低、耐磨性、机械强度、刚性、热变形温度等比共聚甲醛好。（目前市面上POM半成品普遍使用P OM-C共聚）

POM-H+PTFE（深棕色）：POM-H+TF是用杜邦POM（DELRIN）原料加PTF E（铁氟龙）纤维挤出而成。它保留了POM-H的大多数固有强度。因填加PTFE（铁氟龙）纤维而有某些性能改变，稍软，刚性小，比纯的聚甲醛树脂更滑。与纯POM 板比较，该种材料润滑性更好。用POM-H+PTFE制造的轴承摩擦系数低，耐磨，并且基本无蠕动现象。

POM棒材的主要特性：

机械强度高、刚性大，硬度高，优异的弹性，滑动性和耐磨性，抗蠕变性能好，即使在低温下，冲击强度高，非常好的尺寸稳定性，机械性能优异，生理惰性，适宜与食品接触。

POM棒材的应用领域：

POM被广泛用于制造各种滑动转动机械、精密零件、齿轮、轴承等。使用行业遍布汽车、电子、制衣、医疗、机械、运动器材等领域。

POM棒材的规格尺寸：3mm-400mm*1000mm

提示：

因POM棒内应力大，为防止应力变形，加工前需经过消除内应力处理，防止板材弯曲变形。
