简易函数信号发生器的设计
单片机课程设计报告书
课题名称 简易函数信号发生器的设计
姓 名 ** 学 号 ** 院、系、部 **
专 业 电子信息科学与技术
指导教师 **
2011年12月12日
※※※※※※※※※ ※
※ ※※ ※
※
※※※※※※※※※
**级学生单片机
课程设计
目录
一、绪言 (1)
二、系统方案论证 (1)
2.1设计要求 (1)
2.2 简易函数信号发生器方案论证 (1)
2.3 单片机的控制方案论证 (1)
2.4 键盘选择方案论证 (2)
三、系统设计 (2)
3.1 硬件电路设计 (2)
3.2 程序流程图 (4)
3.3 C语言程序设计 (5)
四、简易函数信号发生器的仿真 (8)
4.1 系统仿真 (8)
4.2工作原理分析 (10)
结束语 (11)
参考文献 (11)
修改通篇页面设置里面的左右边距
一绪言
函数发生器是一种多波形的信号源。它可以产生正弦波、方波、三角波、锯齿波，甚至任意波形。函数发生器有很宽的频率范围，使用范围很广，它是一种不可缺少的通用信号源。因此设计使用的AT89S52单片机构成的发生器，可以产生正弦波和方波。
二系统方案论证
2.1设计要求
1、设计一个基于AT89S52单片机的信号发生器；
2、能够输出方波和正弦波（正弦波是双极性的），要求可用按键选择；
3、可选电压值为1V、2V、3V、4V、5V五个档位；
4、可选频率值为：10Hz、20Hz、50Hz、100Hz、200Hz、500Hz、1KHz七个档位；
5、能够通过显示模块显示输出波形的主要参数。
2.2 简易函数信号发生器方案论证
方案一：用分立元件组成函数发生器，通常是单函数发生器且频率不高，其工作不很稳定，不易调试。
方案二：可以由晶体管，运放 IC等通用器件制作，更多的则是用专用的函数信号发生器IC产生。早期的函数信号发生器IC，如L8083、BA205等，他们的功能少，精度不高，频率上限只有300KHz，频率和占空比不能独立调节，二者相互影响。
方案三：利用专用直接数字合成DDS芯片的函数发生器：能产生任意波形并且达到很高的频率。但成本很高。
方案四：采用 AT89S52单片机和DAC0832芯片，直接连接按键和显示。该种方案主要对AT89S52单片机的各个I/0口充分利用，不再多用其他的芯片，从而减小了系统的成本，也对按照系统便携式低频信号发生器的要求所完成，占用空间小，使用空间小，使用芯片少，低功耗。
综合考虑，方案四各项性能和指标都优于其他各种方案，能使输出频率有较好的稳定性，充分体现了模块化设计的要求，而且这些芯片和器件均为通用器件，在市场上较常见，价格也低廉，样品制作成功的可能性比较大，所以本设计采用方案四。
2.3 单片机的控制方案论证
方案一：采用可编程逻辑期间CPLD 作为控制器。CPLD可以实现各种复杂的逻辑功能、规模大、密度高、体积小、稳定性高、IO资源丰富、易于进行功能扩展。
采用并行的输入输出方式，提高了系统的处理速度，适合作为大规模控制系统的控制核心。但本系统不需要复杂的逻辑功能，对数据的处理速度的要求也不是非常高，且从使用及经济的角度考虑我们放弃了此方案
方案二：采用Atmel公司的AT89S52单片机作为控制器。AT89S52是一个低功耗，高性能的51内核的CMOS 8位单片机，片内含8k空间的可反复擦些1000次的Flash只读存储器，具有256 bytes的随机存取数据存储器（RAM），32个IO口，2个16位可编程定时计数器。
综合考虑，选择方案二，采用Atmel公司的AT89S52单片机作为控制器。
根据设计任务书中的设计要求，可选用Atmel公司的89系列单片机AT89S51，但考虑到将来控制功能的扩充，用AT89S51来完成本次设计。
控制方案如下：用AT89S52的P0口和P2口分别控制2片DAC0832的输出，P2口控制输出波形，P0口控制输出波形的幅度，P1.0到P1.4分别接五个独立按键，分别实现波形的波形转换，频率调节和幅度调节。充分利用单片机的这几个I/O口就可以实现要求的功能。
2.4 键盘选择方案论证
方案一：采用独立式键盘。由于各键相互独立，每个按键各接一根输入线，通过检测输入线的电平状态可以很容易的判断哪个按键被按下。此种键盘适用于按键较少或操作速度较高的场合。
方案二：采用行列式键盘。它由行线和列线组成，按键位于行列的交叉点上，行线信号和列线信号分别通过两个接口和CPU相连，通过行列扫描法判定按键的位置，此方案适用于按键较多的场合。
通过对简易函数信号发生器题目的分析，本项目使用键盘较少，采用独立式键盘。
三、系统设计
3.1 硬件电路设计
3.1.1 简易函数信号发生器的总电路图
简易函数信号发生器的总电路图如图1所示
采用AT89C51单片机控制DAC0832波形输出的电路原理如图1所示。
.
图1 简易函数信号发生器的电路图
3.1.2 行列式式键盘的设计
键盘电路如图2所示。
图2键盘模块电路图
说明：总共5个按键，功能分别为波形选择，频率加，频率减，幅度加，幅度减。
3.1.3波形输出及波形幅度调节模块的设计
波形输出及波形幅度调节模块如图3所示。
.
图3波形输出及波形幅度调节模块
U3负责输出幅度的调节，U4负责输出波形的调节，U3后接2个OPAMP负责将输出波形转换为双极性波。
3.1.4 主要元器件选择
主要元器件选用型号和数量如表2-1所示：
表2-1 主要元器件清单
序号材料名称规格型号数量元件代号
1 单片机AT89C51 1 U1
2 与门74HC08 1 U5
3 DA转换芯片DAC0832 2 U4，U3
4 运算放大器OPAMP 3 U2，U6，U7
5 按键小型号 5
3.2 程序流程图
3.2.1 内存单元分配
AT89C51片内RAM存储单元分配如表2-2所示：
序号存储单元用途
1 50H～7FH 堆栈区
2 R4、R5、R6 0.5s延时子程序
3 R1 延时计数初值
4 R2 中断服务程序的延时计数初值
3.2.2 主程序流程图
主程序流程图4所示。
图4 主程序流程图
3.2.3 中断服务程序流程图
中断服务程序流程图如图5所示。
.
图5 中断服务程序流程图3.3 C语言程序设计
C语言程序设计如下：
#include
#include
#define uint unsigned int
#define uchar unsigned char
#define dataout P0
void delay1ms(unsigned char ms);
uchar sin=0, flage1=3,j=0,flage2=0; //0---方波；1---锯齿波；2---三角波；3---正弦波
static uint k=0;
static vdata=122;
//=============正弦波数据表====================
uchar code sin_tab[256]=
{0x80, 0x83, 0x86, 0x89, 0x8c, 0x8f, 0x92, 0x95, 0x98, 0x9c, 0x9f, 0xa2, 0xa5, 0xa8, 0xab, 0xae,
0xb0, 0xb3, 0xb6, 0xb9, 0xbc, 0xbf, 0xc1, 0xc4, 0xc7, 0xc9, 0xcc, 0xce, 0xd1, 0xd3, 0xd5, 0xd8,
0xda, 0xdc, 0xde, 0xe0, 0xe2, 0xe4, 0xe6, 0xe8, 0xea, 0xec, 0xed, 0xef, 0xf0, 0xf2, 0xf3, 0xf4,
0xf6, 0xf7, 0xf8, 0xf9, 0xfa, 0xfb, 0xfc, 0xfc, 0xfd, 0xfe, 0xfe, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0xfe, 0xfd, 0xfc, 0xfc, 0xfb, 0xfa, 0xf9, 0xf8, 0xf7,
0xf6, 0xf5, 0xf3, 0xf2, 0xf0, 0xef, 0xed, 0xec, 0xea, 0xe8, 0xe6, 0xe4, 0xe3, 0xe1, 0xde, 0xdc,
0xda, 0xd8, 0xd6, 0xd3, 0xd1, 0xce, 0xcc, 0xc9, 0xc7, 0xc4, 0xc1, 0xbf, 0xbc, 0xb9, 0xb6, 0xb4,
0xb1, 0xae, 0xab, 0xa8, 0xa5, 0xa2, 0x9f, 0x9c, 0x99, 0x96, 0x92, 0x8f, 0x8c, 0x89, 0x86, 0x83,
0x80, 0x7d, 0x79, 0x76, 0x73, 0x70, 0x6d, 0x6a, 0x67, 0x64, 0x61, 0x5e, 0x5b, 0x58, 0x55, 0x52,
0x4f, 0x4c, 0x49, 0x46, 0x43, 0x41, 0x3e, 0x3b, 0x39, 0x36, 0x33, 0x31, 0x2e, 0x2c, 0x2a, 0x27,
0x25, 0x23, 0x21, 0x1f, 0x1d, 0x1b, 0x19, 0x17, 0x15, 0x14, 0x12, 0x10, 0xf, 0xd, 0xc, 0xb ,
0x9, 0x8, 0x7, 0x6, 0x5, 0x4, 0x3, 0x3, 0x2, 0x1, 0x1, 0x0, 0x0, 0x0, 0x0, 0x0 ,
0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x1, 0x1, 0x2, 0x3, 0x3, 0x4, 0x5, 0x6, 0x7, 0x8 ,
0x9, 0xa, 0xc, 0xd, 0xe, 0x10, 0x12, 0x13, 0x15, 0x17, 0x18, 0x1a, 0x1c, 0x1e, 0x20, 0x23,
0x25, 0x27, 0x29, 0x2c, 0x2e, 0x30, 0x33, 0x35, 0x38, 0x3b, 0x3d, 0x40, 0x43, 0x46, 0x48, 0x4b,
0x4e, 0x51, 0x54, 0x57, 0x5a, 0x5d, 0x60, 0x63, 0x66, 0x69, 0x6c, 0x6f, 0x73, 0x76, 0x79, 0x7c,
};
void delay_ms(uint ms)
{ while(ms--)
{_nop_();
_nop_();
}
}
void covert();
//=============================================================== void main()
{ TCON=0x01;
EA=1;
EX0=1;
P1=0xff;
while(1)
{ covert();
}
}
void covert()
{switch(flage1)
{
case 0:dataout=255;delay_ms(k);dataout=0;delay_ms(k); break;
//方波
case 1:dataout=j++;delay_ms(k); break; //锯齿波
case 2:{
switch(flage2) //三角波
｛case 0:dataout=j++;delay_ms(k);if(j==255) flage2=1; break;
case 1:dataout=j--;delay_ms(k);if(j==0) flage2=0; break;
default:return;
}
} break;
case 3: dataout=sin_tab[sin++]; delay_ms( k); break; //正弦波
default:return;
}
}
void int0() interrupt 0
{
EX0=0;
delay_ms(1);
if((P1&0x01)==0)
{
flage1++;
if(flage1==4) flage1=0;
}
else if((P1&0x02)==0) // 频率加
{ k--;
if(k==0) return;
}
else if((P1&0x04)==0) k++; // 频率减
else if((P1&0x08)==0) vdata+=8; //幅度加
else if((P1&0x10)==0) vdata-=8; //幅度减
P2=vdata;
EX0=1;
}
四、简易函数信号发生器的仿真
4.1 系统仿真
在完成了简易函数信号发生器的硬件设计和软件设计以后，便进入系统的调
试阶段。系统的调试步骤和方法基本上是相同的，但具体细节和所采用的开发系
统以及用户系统选用的单片机型号有关，如可选用Keil软件进行软件调试，用Proteus软件完成硬件调试。
4.1.1 Keil调试
利用Keil软件进行编程，调试。调试完成的图如图5所示。
图5 程序调试完成图
刚开始调试程序老有错误，后来不断经过检查发现，是有几个变量没有定义所致，经过了几十次的程序改写，编译，不同方法的的实验，终于将程序编写正确，系统调试成功。
4.1.2 Proteus调试
产生方波效果图如图6所示
图6方波效果图
产生正弦波效果图如图7所示。
图7正弦波效果图
4.2工作原理分析
AT89S52单片机作为控制器件，输出不同的数值给U4，可以控制DAC0832的输出的波形，U4输出的波形又送给U3，单片机通过控制U3，就可以控制波形的输出幅度，通过不同的按键可以调节波形的幅值和频率，当按下波形转换键时，输出波形会发生变化。
结束语
本课设是我第一次独立而又比较系统完成的一次设计。在本次设计中我从选题，搜集资料，电路设计到硬件电路的调试以及程序的调试，软件的仿真，比较
系统的接触整个过程的各个环节，从中受益匪浅。学会了几种软件，如KEIL、PROTEUS等。本课设基本上实现了设计任务所要求的功能，这次设计是对大学所学知识的一次综合运用，增强了我理论结合实践能力。
参考文献
[1]阎石.数字电子技术基础[M].北京：北京:高等教育出版社,2007年7月
[2]华成英,童诗白.模拟电子技术基础[M].北京：高等教育出版社,2006年1月
[3]余成波等. 传感器与自动检测技术[M].北京:高等教育出版社,2006年11月
[4]高鹏,安涛,寇怀成.Protel 99SE入门与提高[M].北京：人民邮电出版社，2004
[5] 于海生等.微型计算机控制技术[M].北京:清华大学出版社,1998年1月
[6]李华.MCS-51系列单片机实用接口技术[M].北京航空航天大学出版社,1996
丁跃军.单片机基础教程.北京：北航大学出版社，2004
[7] Kuo B.C. Automatic Control Systems[M].8th ed. New Jersy:Prentice-Hall,Inc.2002
[8] Mark I.Montrose著,刘元案等译.电磁兼容和印刷电路板理论,设计和布线[M].北京:人民邮电出版社,2002年10月
[9] 黑杰克.Protel Schematic 99SE电路设计[M].北京：科学出版社，2001年3月
[10] 李广弟.单片机基础[M].第3版.北京航空航天大学出版社，2007年1月
[11]丁元杰、吴大伟．《单片微机实题集与实验指导书》[M]．机械工业出版社， 2004
信号发生器毕业设计
信号发生器的设计与制作 系别：机电系专业：应用电子技术届：07届姓名：张海峰 摘要 本系统以AD8951集成块为核心器件，AT89C51集成块为辅助控制器件，制作一种函数信号发生器，制作成本较低。适合学生学习电子技术测量使用。AD9851是AD公司生产的最高时钟为125 MHz、采用先进的CMOS技术的直接频率合成器，主要由可编程DDS系统、高性能模数变换器（DAC）和高速比较器3部分构成，能实现全数字编程控制的频率合成。 关键词AD9851，AT89C51,波形，原理图，常用接法
ABSTRACT 5 The system AD8951 integrated block as the core device, AT89C51 Manifold for auxiliary control devices, production of a function signal generator to produce low cost. Suitable for students to learn the use of electronic technology measurement. AD9851 is a AD produced a maximum clock of 125 MHz, using advanced CMOS technology, the direct frequency synthesizer, mainly by the programmable DDS systems, high-performance module converter (DAC) and high-speed comparator three parts, to achieve full Digital program-controlled frequency synthesizer. Key words AD9851, AT89C51, waveforms, schematics, Common Connection
函数信号发生器设计方案
函数信号发生器的设 计与制作 目录 一.设计任务概述 二.方案论证与比较 三.系统工作原理与分析 四.函数信号发生器各组成部分的工作原理 五.元器件清单 六．总结 七.参考文献
函数信号发生器的设计与制 一．设计任务概述 （1）该发生器能自动产生正弦波、三角波、方波。 （2）函数发生器以集成运放和晶体管为核心进行设计 （3）指标： 输出波形：正弦波、三角波、方波 频率范围：1Hz~10Hz，10Hz~100Hz 输出电压：方波VP-P≤24V，三角波VP-P=8V，正弦波VP-P＞1V； 二、方案论证与比较 2.1·系统功能分析 本设计的核心问题是信号的控制问题，其中包括信号频率、信号种类以及信号强度的控制。在设计的过程中，我们综合考虑了以下三种实现方案： 2.2·方案论证 方案一∶采用传统的直接频率合成器。这种方法能实现快速频率变换，具有低相位噪声以及所有方法中最高的工作频率。但由于采用大量的倍频、分频、混频和滤波环节，导致直接频率合成器的结构复杂、体积庞大、成本高，而且容易产生过多的杂散分量，难以达到较高的频谱纯度。 方案二∶采用锁相环式频率合成器。利用锁相环，将压控振荡器（VCO）的输出频率锁定在所需要频率上。这种频率合成器具有很好的窄带跟踪特性，可以很好地选择所需要频率信号，抑制杂散分量，并且避免了量的滤波器，有利于集成化和小型化。但由于锁相环本身是一个惰性环节，锁定时间较长，故频率转换时间较长。而且，由模拟方法合成的正弦波的参数，如幅度、频率相信都很难控制。 方案三：采用8038单片压控函数发生器，8038可同时产生正弦波、方波和三角波。改变8038的调制电压，可以实现数控调节，其振荡范围为0.001Hz～300K 方案四：采用分立元件设计出能够产生3种常用实验波形的信号发生器，并确定了各元件的参数，通过调整和模拟输出，该电路可产生频率低于1-10Hz的3种信号输出，具有原理简单、结构清晰、费用低廉的优点。该电路已经用于实际电路的实验操作。 三、系统工作原理与分析 采用由集成运算放大器与场效应管共同组成的方波—三角波—正弦波函数发生器的设计方法，先通过比较器产生方波，再通过积分器产生三角波，最后通过场效应管正弦波转换电路形成正弦波，波形转换原理图如下：
信号发生器设计(附仿真)
南昌大学实验报告 学生姓名：学号：专业班级： 实验类型：□验证□综合□设计□创新实验日期：实验成绩： 信号发生器设计 一、设计任务 设计一信号发生器，能产生方波、三角波和正弦波并进行仿真。 二、设计要求 基本性能指标：(1)频率范围100Hz~1kHz；(2)输出电压：方波U p-p≤24V，三角波U p-p =6V，正弦波U p-p>1V。 扩展性能指标：频率范围分段设置10Hz~100Hz, 100Hz~1kHz，1kHz~10kHz；波形特性方波t r<30u s（1kHz，最大输出时），三角波r△<2%，正弦波r～<5%。 三、设计方案 信号发生器设计方案有多种，图1是先产生方波、三角波，再将三角波转换为正弦波的组成框图。 图1 信号发生器组成框图 主要原理是：由迟滞比较器和积分器构成方波——三角波产生电路，三角波在经过差分放大器变换为正弦波。方波——三角波产生基本电路和差分放大器电路分别如图2和图4所示。 图2所示，是由滞回比较器和积分器首尾相接形成的正反馈闭环系统，则比较器A1输出的方波经积分器A2积分可得到三角波，三角波又触发比较器自动翻转形成方波，这样即可构成三角波、方波发生器。其工作原理如图3所示。
图2 方波和三角波产生电路 图3 比较器传输特性和波形 利用差分放大器的特点和传输特性，可以将频率较低的三角波变换为正弦波。其基本工作原理如图5所示。为了使输出波形更接近正弦波，设计时需注意：差分放大器的传输特性曲线越对称、线性区越窄越好；三角波的幅值V 应接近晶体管的截止电压值。 m 图4 三角波→正弦波变换电路
图5 三角波→正弦波变换关系 在图4中，RP 1调节三角波的幅度，RP 2 调整电路的对称性，并联电阻R E2 用来减小差 分放大器的线性区。C 1、C 2 、C 3 为隔直电容，C 4 为滤波电容，以滤除谐波分量，改善输出 波形。 波形发生器的性能指标： ①输出波形种类：基本波形为正弦波、方波和三角波。 ②频率范围：输出信号的频率范围一般分为若干波段，根据需要，可设置n个波段范围。 ③输出电压：一般指输出波形的峰-峰值U p-p。 ④波形特性：表征正弦波和三角波特性的参数是非线性失真系数r～和r△；表征方波特性的参数是上升时间t r。 四、电路仿真与分析
函数信号发生器的设计与制作
函数信号发生器的设计、和装配实习 一．设计制作要求： 掌握方波一三角波一正弦波函数发生器的设计方法和测试技术。学会由分立器件和集成电路组成的多级电子电路小系统的布线方法。掌握安装、焊接和调试电路的技能。掌握在装配过程中可能发生的故障进行维修的基本方法。 二．方波一三角波一正弦波函数发生器设计要求 函数发生器能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形。其电路中使用的器件可以是分立器件，也可以是集成电路(如单片集成电路函数发生器ICL8038)。本次电子工艺实习，主要介绍由集成运算放大器和晶体管差分放大器组成的方波一三角波一正弦波函数信号发生器的设计和制作方法。 产生正弦波、方波、三角波的方案有多 种： 1：如先产生正弦波，然后通过整 形电路将正弦波变换成方波，再由积分 电路将方波变成三角波。 2：先产生三角波一方波，再将三 角波变成正弦波或将方波变成正弦波。 3 3：本次电路设计，则采用的图1函数发生器组成框图 是先产生方波一三角波，再将三角波变换成正弦波的电路设计方法。此钟方法的电路组成框图。如图1所示：可见，它主要由：电压比较器、积分器和差分放大器等三部分构成。 为了使大家能较快地进入设计和制做状态，节省时间，在此，重新复习电压比较器、积分器和差分放大器的基本构成和工作原理： ，并判所谓比较器，是一种用来比较输入信号v1和参考电压V REF 断出其中哪个大，在输出端显示出比较结果的电路。 在《电子技术基础》一书的9.4—非正弦波信号产生电路的9.4.1中，专门讲述了： A：单门限电压比较器、B：过零比较器 C：迟滞比较器的电路结构和工作原理。 一、单门限电压比较器 所谓单门限电压比较器，是指比较器的输入端只有一个门限电压。
北京邮电大学课设 基于MSP430的简单信号发生器的设计
基于MSP430的信号发生器 设计报告 学院：电子工程学院 班级：2013211212 组员：唐卓浩（2012211069） 王旭东（2013211134） 李务雨（2013211138） 指导老师：尹露
一、摘要 信号发生器是电子实验室的基本设备之一，目前各类学校广泛使用的是标准产品，虽然功能齐全、性能指标较高，但是价格较贵，且许多功能用不上。本设计介绍一款基于MSP430G2553 单片机的信号发生器。该信号发生器虽然功能及性能指标赶不上标准信号发生器，但能满足一般的实验要求，且结构简单，成本较低。本次需要完成的任务是以MSP430 LaunchPad 的单片机为控制核心、DAC 模块作为转换与按键电路作为输入构成的一种电子产品。MSP430 LaunchPad 单片机为控制核心，能实时的进行控制；按键输入调整输出状态，DAC0832将单片机输出的数字信号转化为模拟量，经运放放大后，在示波器上输出。在本次程序设计中充分利用了单片机内部资源，涉及到了中断系统、函数调用等。 关键字：信号发生器 MSP430单片机数模转换 二、设计要求 以msp430单片机为核心，通过一个DA （数字模拟）转换芯片，将单片机输出的方波、三角波、正弦波（数字信号）转换为模拟信号输出。提供芯片：msp430G2553、DAC0832、REF102、LM384、OP07。参考框图如下： Lauchpad MSP430 电位器 按键1 DA 转换DAC0832 放大输出LM384 按键N 按键2 AD …… 图1 硬件功能框图 1、基本要求 （1） 供电电压 VDD= 5V~12V ；（√） （2） 信号频率：5~500Hz(可调)；（√） （3） 输出信号电压可调范围：≥0.5*VDD ，直流偏移可调：≥0.5*VDD ；（√） （4） 完成输出信号切换；（√） （5） 方波占空比：平滑可调20%~80%；（√） （6） 通带内正弦波峰峰值稳定度误差：≤±10%（负载1K ）。（√）
函数信号发生器的使用方法规定
函数信号发生器的使用方法规定 1、目的：为操作人员作操作指导。 2、范围：适用于函数信号发生器操作人员。 3、操作步骤： 3.1注意事项 仪器在只使用“电压输出端”时应将“输出衰减”开关置于“0dB”~“80dB”内的位置，以免功率指示电压表指示过大而损坏。 3.2使用方法 3.2.1开机：在未开机前应首先检查仪器外接电源是否为交流220V±10%，50Hz±5%， 并检查电源插头上的地线脚应与在地接触良好，以防机壳带电。面板上的电源开关 应放在“关”位置，“电平调节”旋钮置中间，输出衰减旋钮置“0dB”，频段开关设 置在你所需要的频段。 3.2.2频率选择：首先将频段开关设置在你所期望的频率范围内，然后调节频率调谐旋钮 和频率微调旋钮，至数码管上指示你所需要的频率为止。 3.2.3波形选择：波形开关在“~”位置，可在电压输出端获得全频段的电压正弦信号，在 功率输出端可获得20Hz~100kHz的功率输出；波形开关在“”位置，在电压输 出端可获得全频段的电压方波信号。输出衰减在功率输出端8Ω档同样可以获得 20Hz~100kHz的方波功率输出。 3.2.4输出电压调整：电压输出端的输出电压可通过“电平调节”旋钮连续可调。 3.2.5功率输出调整：功率输出端的输出同由“电平调节”旋钮控制调节，并可通过“输 出衰减”进行80 dB的衰减。“输出衰减”控制开关上有8Ω和600Ω二档匹配档， 用以匹配低阻和较高负载以获取最大输出功率。 3.2.6功率的平衡输出：本仪器600Ω功率输出档可进行平衡输出，方法是可将面板上中间 红色接线柱和黑色接线柱之间的接地片取下，接在两个红色接线柱上即可，但本仪器连接的其它仪器也应不接在“地”电位。
函数信号发生器设计报告
函数信号发生器设计报告 目录 一、设计要求 .......................................................................................... - 2 - 二、设计的作用、目的 .......................................................................... - 2 - 三、性能指标 .......................................................................................... - 2 - 四、设计方案的选择及论证 .................................................................. - 3 - 五、函数发生器的具体方案 .................................................................. - 4 - 1. 总的原理框图及总方案 ................................................................. - 4 - 2.各组成部分的工作原理 ................................................................... - 5 - 2.1 方波发生电路 .......................................................................... - 5 - 2.２三角波发生电路 .................................................................... - 6 - 2.３正弦波发生电路 .................................................................. - 7 - 2.４方波---三角波转换电路的工作原理 ................................ - 10 - 2.５三角波—正弦波转换电路工作原理 .................................. - 13 - 3. 总电路图 ....................................................................................... - 15 - 六、实验结果分析 ................................................................................ - 16 - 七、实验总结 ........................................................................................ - 17 - 八、参考资料 ........................................................................................ - 18 - 九、附录：元器件列表 ........................................................................ - 19 -
简易函数信号发生器

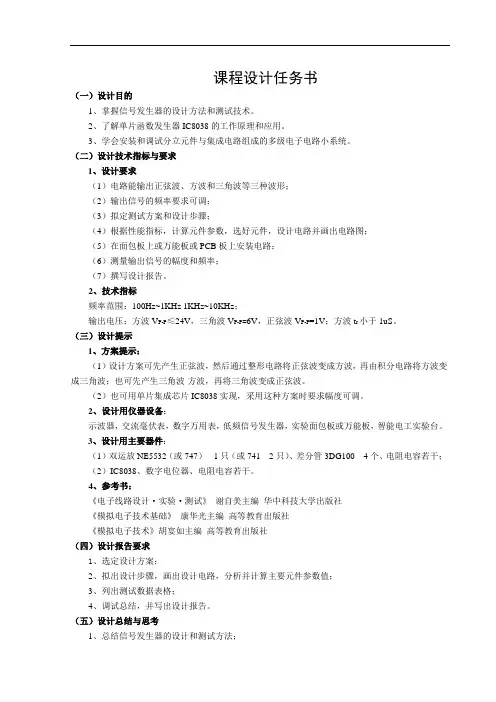

课程设计任务书 （一）设计目的 1、掌握信号发生器的设计方法和测试技术。 2、了解单片函数发生器IC8038的工作原理和应用。 3、学会安装和调试分立元件与集成电路组成的多级电子电路小系统。 （二）设计技术指标与要求 1、设计要求 （1）电路能输出正弦波、方波和三角波等三种波形； （2）输出信号的频率要求可调； （3）拟定测试方案和设计步骤； （4）根据性能指标，计算元件参数，选好元件，设计电路并画出电路图； （5）在面包板上或万能板或PCB板上安装电路； （6）测量输出信号的幅度和频率； （7）撰写设计报告。 2、技术指标 频率范围：100Hz~1KHz 1KHz~10KHz； 输出电压：方波V P-P≤24V，三角波V P-P=6V，正弦波V P-P=1V；方波t r小于1uS。 （三）设计提示 1、方案提示： （1）设计方案可先产生正弦波，然后通过整形电路将正弦波变成方波，再由积分电路将方波变成三角波；也可先产生三角波-方波，再将三角波变成正弦波。 （2）也可用单片集成芯片IC8038实现，采用这种方案时要求幅度可调。 2、设计用仪器设备： 示波器，交流毫伏表，数字万用表，低频信号发生器，实验面包板或万能板，智能电工实验台。 3、设计用主要器件： （1）双运放NE5532（或747）1只（或741 2只）、差分管3DG100 4个、电阻电容若干； （2）IC8038、数字电位器、电阻电容若干。 4、参考书： 《电子线路设计·实验·测试》谢自美主编华中科技大学出版社 《模拟电子技术基础》康华光主编高等教育出版社 《模拟电子技术》胡宴如主编高等教育出版社 （四）设计报告要求 1、选定设计方案； 2、拟出设计步骤，画出设计电路，分析并计算主要元件参数值； 3、列出测试数据表格； 4、调试总结，并写出设计报告。 （五）设计总结与思考 1、总结信号发生器的设计和测试方法；
