3.3mm超窄边大屏3X7拼接技术方案报价全解

55寸DID（液晶）数字拼接显示系统

（3X7）

设

计

方

案

榆树市英强电脑科技有限公司

第一章概述

多媒体显示有限公司为此拼接显示墙提供的液晶屏是选用韩国三星电子

（sanmsung）生产的55寸DID LCD面板，具有高亮度、高对比度、高像素等特点。其发热量非常小，以至于站在拼接显示屏前面，也感觉不到它的温升。液晶独特的显示原理、全数字化的驱动系统，以及自主设计的散热设计方案，确保显示屏的高可靠性和稳定性，同时高强度拼接结构架和美观的外型设计，使拼接显示屏既可靠实用又美观大方。

它将国际最卓越的DID 液晶高清晰度数码显示技术、创博公司的窄边拼接技术、点屏控制器处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的LCD大屏幕显示系统。

通过这套LCD液晶墙显示系统可以实现对各种系统计算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的综合信息显示系统，满足客户的各种需要，为显示系统管理提供一个交互式的灵活系统，以适应不断发展的多媒体显示需要。因此，我们推荐使用目前国际领先的DID液晶拼接显示墙，DID液晶拼接显示墙已经在国内许多重要行业的大屏幕显示应用系统中使用，并得到业界及用户的一致好评！

该系统是以DID液晶显示技术为核心的显示子系统，整个系统可与计算机网络系统、视频监控系统和其它独立计算机工作站相联，实现这些计算机图形和视频图像信息的综合显示，满足监控、指挥、调度等各种显示的需要，为用户提供一个直观、交互式的灵活显示系统，以适应不断发展的工作需要。

1．需求分析

液晶拼接墙DID（Digital Intelligence Display） LCD是专用的液晶屏。它是根据应用于安防、广播电视、医疗、工业及公共媒体发布等领域专业监视器的技术要求而设计和生产的，是继NB、PC及TV之后的第四代LCD产品。以其卓越的显示性能，已经成为人们认同的当前最高端、最理想的液晶监视器显示屏。采用先进、高速图像处理技术，能够实现了多路高速视频信号的处理，以高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、点屏控制器技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命、先进的液晶拼接墙显示系统。

有以下需求：

1）可靠性高，安全性高，操纵灵活，容易扩展，方便整合

系统应采用先进的技术和系统结构，提高系统可靠性和安全性，不能对其他子系统造成安全影响和环境影响。减少故障带来的影响；提供冗余配置，具备模块设计，具备扩展能力；采用统一的控制管理系统，可以灵活操作，同时提供二次开发接口，

方便和其他系统进行整合。

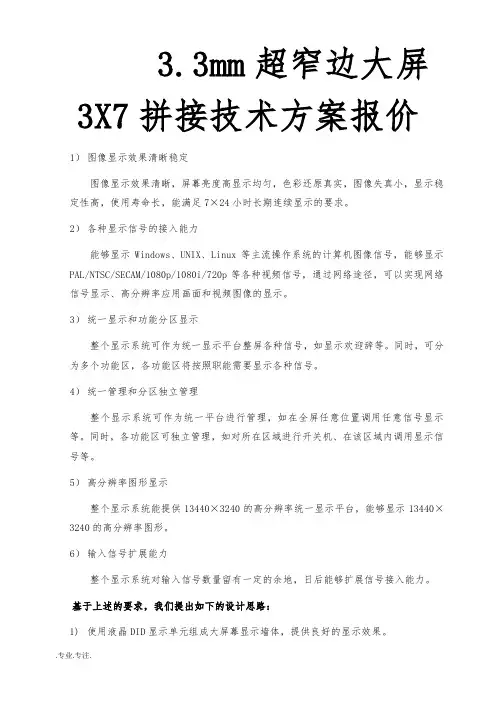

2）图像显示效果清晰稳定

图像显示效果清晰，屏幕亮度高显示均匀，色彩还原真实，图像失真小，显示稳定性高，使用寿命长，能满足7×24小时长期连续显示的要求。

3）各种显示信号的接入能力

能够显示Windows、UNIX、Linux等主流操作系统的计算机图像信号，能够显示PAL/NTSC/SECAM/1080p/1080i/720p等各种视频信号，通过网络途径，可以实现网络信号显示、高分辨率应用画面和视频图像的显示。

4）统一显示和功能分区显示

整个显示系统可作为统一显示平台整屏各种信号，如显示欢迎辞等。同时，可分为多个功能区，各功能区将按照职能需要显示各种信号。

5）统一管理和分区独立管理

整个显示系统可作为统一平台进行管理，如在全屏任意位置调用任意信号显示等。同时，各功能区可独立管理，如对所在区域进行开关机、在该区域内调用显示信号等。

6）高分辨率图形显示

整个显示系统能提供13440×3240的高分辨率统一显示平台，能够显示13440×3240的高分辨率图形。

7）输入信号扩展能力

整个显示系统对输入信号数量留有一定的余地，日后能够扩展信号接入能力。基于上述的要求，我们提出如下的设计思路：

1)使用液晶DID显示单元组成大屏幕显示墙体，提供良好的显示效果。

2)使用点屏控制器完成高分辨率显示平台，并提供各种视频信号、计算机信号、网

络信号的处理和显示。

3)通过液晶拼接墙系统专用管理控制系统实现对大屏幕的整体控制和管理，同时提

供多用户分区的控制和管理。

4)视频信号，如摄像机，DVD等信号，可通过点屏控制器进行切换，接入点屏控制

器的信号输入接口。

5)VGA信号可通过点屏控制器进行切换，接入点屏控制器的信号输入接口。

2．系统设计原则和目标

A、系统的可用性

液晶拼接墙系统具有很大的组合空间：既可以一对一单屏拼接，也可以一对nХn整屏拼接。我们将根据客户对液晶拼接墙系统提出的系统规模和应用要求，选择合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求。我们将根据客户对输入信号的要求，选择不同的点屏控制器处理系统，实现全制式标准VIDEO视频信号、独立的VGA、DVI及RGBHV等信号输入，满足不同使用场合，不同信号输入的需求。

通过控制软件，集中管理图像的显示，实现各种信号的切换、拼接成全屏显示、任意组合显示等功能。

我们因应客户的不同需求，打造个性化系统，提供不同的实施方案和技术支持。

B、系统的先进性

随着信息技术发展的日新月异，高科技手段应用信息显示中心辅助决策系统越来越普遍。作为各种信号（计算机、视频、网络等）的集中显示终端，大屏幕显示系统一定要具备高分辨率显示、色彩均匀稳定，并且能与各种信号良好兼容的特性。采用创博最新先进技术制造的LCD显示单元，具备700cd/m2 超高亮度，3500：1高亮环境下的超高显示对比度，图像色彩层次及鲜明度相对于以往显示器件有了明显的改善。完善的色彩一致性，有效抑制各画面间三原色的离散和色像漂移，保证颜色的高度一致。

采用大屏控制软件，具有高度的集成性能、全面的管理功能、全面的系统设置功能以及强大的控制功能等优势，适合应用于公安、交警、安防、通讯、多媒体等所有大屏领域。

创博的LCD拼接墙采用自主研发的显示集成软件和点屏控制器系统，其功能强大、系统稳定、操作简单，是符合时代发展潮流的新一代显示设备。

C、系统的可靠性

监视器、拼接墙一般要求一天24小时，一年365天连续工作，这就要求监视器、拼接墙具有可靠性好、稳定性高等特点，以保证系统稳定可靠地运行。

影响系统可靠性主要包括温升、结构、干扰、以及系统本身的使用寿命等。系统的发热量大，将大大减少系统器件的使用寿命，而如果设备很重，则不利于安装和使机构不堪重负。此外，系统的抗干扰能力也直接影响系统的可靠性。

拼接墙液晶屏选用高可靠性的液晶屏，液晶独特的显示原理、全数字化的驱动系统，以及利用工程流体力学设计的空气涡流散热方法，确保拼接墙的高可靠性和稳定性，同时全钢的拼接墙结构和合理的工艺设计，使拼接墙既无辐射也不受外界电磁场的干扰，稳定可靠。

由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接墙可靠性极高。

D、系统的经济性

考虑系统的经济性，就不能不提性价比，只有在高性能、高质量的前提下，系统的经济性才有意义。

由于LCD独特的显示原理，屏幕长期工作色彩、亮度、对比度变化极小，保证长期工作无热变形。屏幕无等离子烙印问题，能长时间显示静态图像。显示墙使用中无需定期维护，没有易损部件，完全不存在耗材，因此，LCD显示墙后期的维护成本非常低。综上所述，可以说LCD拼接墙拥有比传统拼接墙更佳的显示性能，更低成本，整体性价比极具优势。液晶拼接墙，以其优异的性能，合理的价格在国内外受到了广泛的欢迎。其背光元器件就高达6万小时的使用寿命，质量稳定，维护费用低。

第二章液晶拼接墙系统设计

1．系统组成

整套液晶拼接墙显示系统主要由以下几部分组成：

落地安装机架

55＂LCD拼接显示单元（DID液晶屏面板）

应用管理软件包

线材及配件

网络化一体点屏控制器

2．系统规格

本方案采用的液晶拼接墙由三星DID超窄边拼接屏与点屏控制器组成，选择如下方式：

3X7 55″超窄边拼接,总共21个单元，尺寸规格如下：

单屏面积：：1213.5mm（宽）X684.3mm（高）

整屏面积：8494.5mm (宽) X2052.9mm（高）

A、系统示意图

B、包边支架：根据拼接墙显示尺寸及外观尺寸进行设计

拼接墙的大小按照惯例由拼接墙单元的个数( 宽n* 高n) 和单元的尺寸来计算。3x7-55″拼接墙指高3个单元，宽7个单元，由21个55″液晶拼接显示单元组成，具体使用时可根据安装环境选择落地支架，选择不同的安装方式，便可得到拼接墙的外观尺寸。三星DID液晶屏

拼接墙使用SAMSUNG超窄边DID专业液晶屏，并经过技术处理，使其符合拼接墙的设计要求。

首创的液晶挂装设计，通过对液晶屏进行结构技术处理，改变传统的液晶屏安装形式，

使液晶单元装拆变得非常方便。

三、电源

拼接墙每一单元都有独立的开关电源模块，保证系统长时间稳定运行，整机输入使用带保护地的单相三线制交流电源，并确保整个工程系统使用同一保护地。不能使用无保护地的电源，电源线的接地脚不能破坏。

C、控制计算机

拼接墙系统控制提供一个软件包，可安装于任何品牌的PC机，在windows环境下，运行软件并通过RS232串行通信，用于对拼接墙的信号和各种功能的控制。

D、各类线材

各类线材将按实地安装数量及高度等数据进行定制。

第三章系统特点和功能

1．系统特点

一、纯数字、高清晰度、高亮度、高色域

清晰度、亮度、色彩饱和度是液晶的三个重要性能指标，LCD拼接墙采用具有自主知识产权的数字信号处理技术和拼接处理技术，结合最新技术的液晶屏，具有高清晰度、高亮度、高色域的特点。

二、高级超窄边拼接，点屏控制器

高级的超窄边液晶拼接，采用比以往机器薄二分之一的高级超窄边，即使拼接，边缘也不注意。每个液晶单元，实现多个N*N组合屏显示任意多路信号。

三、嵌入式系统

一般来说，我们把非PC系统，但又具有计算机功能的设备或器材称为嵌入式系统。也可以说它是以应用为中心，软硬件可裁减的，并将软件固化在FLASH中，对功能、可靠性、成本、体积、功耗等严格要求的微型专用计算机系统。也就是说嵌入式系统集应用软件与硬件于一体，具有软件代码小、高度自动化、响应速度快等特点，特别适合于要求实时和多任务的应用。嵌入式系统的软硬件设计难度通常都更高，但是它为用户提供了以下好处：

1、易于使用。用户无须经过专门培训，只需会简单的操作，便能使用。

2、系统稳定性高，软件容错能力更强，无需专人管理。嵌入式系统将功能集中到一

个体积较小的设备内，系统的实时性、稳定性、可靠性大大提高，所以无需专人管理。

3、软件固化在FLASH中，不可修改，可靠性高。

4、使用嵌入式实时操作系统，系统开关机快。

5、软硬件成本低。嵌入式系统采用一体化的硬件结构和专用的操作系统，用户不需要支付软件费用，总体成本较低。

6、机械尺寸较小，结构简单紧凑。一体化的设计使整个系统结构简单，体积小，重量轻，同时也提高了系统的稳定性和可靠性。

四、拼接方式任意选择，使用场所适应性强。

LCD拼接墙，除了拼接数量任意选择外（nХn），屏的大小亦多种选择，满足不同场所的需要。

五、拼接台数不限

一般拼接墙由于技术限制，拼接台数受限。LCD拼接墙采用最新的点屏控制器拼接技术，拼接单元数理论上可以达到无限多单元，目前工程实践已达二百多单元。

六、灵活多变的拼接显示组合功能

液晶拼接墙可以根据不同用户、不同使用环境的要求进行个性化设计，可以选择单屏显示、整屏显示、任意组合显示。

七、先进的屏幕参数自动高校功能

针对液晶拼接墙使用的液晶单元中液晶屏及驱动电路可能出现的离散性问题，液晶拼接墙使用了自主研发的先进的拼接墙系数（亮度、对比度、色度、白平衡）自动调校功能，从而保证了整幅拼接屏幕的色彩一致性和亮度的均匀性。

八、稳定运行寿命超长，维护成本低

液晶显示技术是目前最优异的平板显示技术之一，尤其是拼接墙使用的液晶屏，其背光源的使用寿命就超过6万小时，长时间工作后图像稳定没任何变化。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。

九、美观的墙体结构

LCD拼接墙落地支架厚度不超过400mm安装方式，使用场所的应用要求。拼接墙机

柜采用全钢结构，坚固牢靠，简单方便，整体结构紧凑大方、节省空间。

十、环保健康

LCD液晶拼接墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质（如铅、汞、镉和六价铬等符合相关标准规定），是新一代环保健康拼接墙，在欧美一些发达国家，LCD 拼接墙已成为主流显示设备。

1、系统功能

1）液晶显示拼接系统直接显示功能

SAM-CB550HD是一款专门为大屏幕显示拼接墙系统设计的液晶显示单元，显示单元可以接收和显示一路XGA分辨率的桌面信号、一路VIDEO信号和一路DVI信号。显示单元可以处理复合视频、分量视频、独立的计算机信号和数字视频信号，这些信号可以通过切换对于的显示通道，实现信号源在单屏显示，通过单元内部环接链路实现N*N的放大显示。

整个拼接墙显示任意一路信号：（图1）

N*N组合显示任意多路信号：（图2）

2）点屏控制器技术优势与功能：

采用ST半导体有限公司旗下Gennesis第五代图像处理芯片FLI31626技术方案

1）DCD边缘平滑技术

DCD全称为方向相关的去隔行，在动态画面中可从任何角度成像，修补画面边缘，获得更光滑、更自然的视频图象效果。如下图，DCD可以去除边缘的锯齿现象。

不带DCD功能带DCD功能

2）TRC-2降噪技术

由于数字电视系统对于噪声非常敏感，特别是现在的屏幕越来越大，同样噪声强度的信号对图象的影响更加严重。因此噪声抑制是一项很重要的功能。所有的视频处理器都具备降噪的功能。但是对于低端的处理器，降噪的手段就是采取归零的方法，因为暗场的噪声最为明显，点屏控制器直接把零电平附近的信号全部归零以达到消除噪声的目的。但这样做的缺点是把暗场一些有用信号也变成了零电平，使本来就缺乏暗场表现力的液晶电视更加缺少暗部细节。genesis处理器采用的是TRC-2技术，利用前后几场的信息分析出哪些是噪声哪些是信号从而更好的消除噪声而不破坏原始信息。

普通降噪功能3D降噪功能

3）4.5F CCS亮色串扰抑制技术

在复合视频信号中，色度信号是通过色副载波的调制与亮度信号叠加在一起，色度信号和高频的亮度信号占用了频带中相同的频率资源，因此要将它们分开是比较困难的。处理不好，就会出现色度信号串到亮度信号中，如下面的第一副图。而CCS亮色串扰抑制技术就是通过特殊的算法，将色度信号和亮度信号完美的分离开来。

CCS亮色串扰抑制功能关CCS亮色串扰抑制功能开

4）ACM彩色自适应管理功能

ACM（Active Color Management）技术可以对自然界颜色区域中某些特殊种类的颜色进行单独的补偿和修正，而不影响其他种类颜色，比如肤色补偿就只是对肤色区域单独进行补偿，也可以处理诸如草地的绿色和花朵的红色等其它种类颜色。

不带ACM功能带ACM功能

5）ACC对比度自适应功能

ACC（Adaptive Contrast and Color）会根据图象的亮暗不同，对图象进行有效的处理和补偿。如在白天的亮场景中，会对暗细节进行增强；相反在夜晚的暗场景中，主要是对亮的细节进行增强。经过ACC处理过的图象，细节更清晰，层次感更强。

白天不带ACC功能白天带ACC功能

夜晚不带ACC功能夜晚带ACC功能

6）电影模式3:2/2:2下拉技术

关于视频来源，一般电影主要是以24Hz来制作，但到了电视端必须转换为50/60Hz的广播信号格式。当画面中运动速度过快时，就容易因没有足够的帧来显示连续动作，而显现颤动现象。Genesis的3:2/2:2下拉电影模式就解决了视频转换带来的画面颤抖问题。

Enhanncement分辨率放大、画质增强技术

最新一代的视频解码方案，基于Faroudja Real Color的专利技术，更精细的锐度调整功能，更高的画质增强技术，使图像更清晰，细节更明显，层次感更强。

不带画质增强技术带画质增强技术

3 控制软件

通过控制软件对所有显示信号和显示模式进行各种灵活控制，可以进行单屏显示、跨屏显示、分区显示和整屏显示，支持多用户操作和管理，可以在大屏幕任意位置显示点屏控制器各种输入信号，包括视频信号、RGB信号和网络信号，并且可以进行无级缩放和窗口叠加操作；也可以个根据用户的需要设定不同的显示区域，并在指定区域内显示各种信号；同时可以在大屏幕虚拟显示界面中预览和同步显示输入到大屏幕系统的各种信号画面。通过控制软件，可以预先设定多组显示模式和显示预案，随时提供调用。

4网络化一体点屏控制器核心功能

1.1.可靠性：大屏幕显示系统应能适应7×24小时运行管理的需要。

1.2.实用性：应能满足任何视频、RGB、DVI或网络信息等信号显示。

1.3.先进性：采用“长线驱动技术”，一根超五类网线可以长距离远程驱动大屏、控制大屏、各类

信号传输、图像处理等功能。传输距离不小于40米，要简化布线数量和难度。整合热

插拔电源管理和远端电源供电技术，统一管理电源，需做冗余电源，方便维护，电

源远程供电距离长达40米以上。

1.4.易维护性：需做冗余电源，可远程诊断，达到快速解决售后问题。

1.5.灵活性：由于要显示多类别信号，因此在整个大屏幕系统设计时要充分考虑操作的

灵活及便捷性，需要在不加中控的前提下多硬件统一控制（整个拼接系统仅需一个

软件控制）

1.6.协调性：要结合项目现场空间大小、格式布局等综合考虑，从而使得整个项目布局

合理、整体格调统一，需贴墙安装

1.7.安全稳定性：整个大屏幕系统的主要部件LCD显示单元和控制软件，图像处理设

备均采用同一厂家的产品，确保整个系统能够长期安全稳定工作。

1.8.

1.8.1.网驱集成控制，是集拼接大屏电源，信号传输一体的图像处理设备。

1.8.

2.长线驱动点屏技术，采用超5类网线传输高清视频信号和屏幕控制信号，传输

距离不小于30米，简化布线数量和难度。

1.8.3.整合热拔插电源管理和远端电源供电技术，统一管理电源，方便维护，电源远

程供电距离不小于30米。

1.8.4.高速总线并行处理技术，超高背板带宽，无压缩视频处理技术。

1.8.5.任意位置、任意大小、任意视频格式在线实时叠加显示。

1.8.6.任意位置开窗特效显示。

1.8.7.实时显示图像，无丢帧现象

1.8.8.支持大屏拼接图像冻结

1.8.9.7*24小时不间断稳定运行

1.8.10.可灵活增加输入/输出板卡

1.8.11.支持部分输入/输出卡混插

1.8.1

2.输入/出卡支持热拔插，即插即用功能

1.8.13.输出支持多种分辨率，最高支持1920*1200

1.8.14.通过RS-232或以太网进行控制

1.8.15.支持存储卡或网络传输超高清图片，可实现点对点的超高清拼接墙背景图

1.8.16.冗余电源设计，温控风扇

1.8.17.机箱采用背板+插卡式构架，散热、防尘性能优良，机箱内装有可更换的空气

过滤器，即使在恶劣的环境下，也能长时间稳定工作

1.8.18.采用独立模块式结构

1.8.19.可实现24VDC远端供电管理

1.8.20.可实现30米单根CAT-5类双绞线高清视频和控制数据传输

1.8.21.可实现30米以上远距离受电

1.8.2

2.可通过中心管理软件进行统一配置管理

1.8.23.支持多种尺寸屏幕点屏

1.8.24.支持双路背光控制

1.8.25.支持图像叠加、漫游功能、画中画、字符叠加

1.8.26.输入可支持DVI-D、HDMI、RGBHV、A V，分辨率可到

1920*1200@60Hz/1080p60；网口输出；

第四章拼接墙的优势及技术指标

DID液晶（LCD）单元的主要特点：

高亮度

与TV和PC液晶屏相比，DID液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡(≤20.1 〞)和460~500 cd/㎡(≥26 〞)，而DID液晶屏的亮度为500~1000 cd/㎡(≥26〞)。

高对比度

DID 液晶屏具有3500：1（≥26 〞）对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

普通液晶屏对比度 DID对比度

更好的彩色饱和度

目前普通LCD和CRT的彩色饱和度只有72％，而DID LCD可以达到92%的高彩色饱和度，这得益于DID新开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。

普通液晶饱和度 DID饱和度

更宽的视角

PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双178°以上(横向和纵向)。

可靠性更好

普通液晶屏为电视，PC显示器设计，不支持日夜连续使用；DID液晶屏为监视器、广告牌设计，支持在公众场合日夜连续使用。

纯平面显示

LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。

亮度均匀，影像稳定不闪烁

由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。因此，LCD亮度均匀、画质高而且绝对不会闪烁。

更长使用寿命

普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DID LCD液晶屏背光源的使用寿命均可达10万小时以上，这就确保了拼接幕墙使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性并且确保幕墙的使用寿命不低于6万小时。

接入信号可开多模式窗口

DID液晶显示单元可同时接入多路外部信号，点屏控制器可实现画面单屏显示，全屏显示、多屏组合显示。

1．55″LCD 单元主要技术指标

2．拼接墙主要技术指标

LCD屏数量任意行（N）×任意列（N）

两屏之间间隔 3.3mm（55″）

面板安装方式落地式安装方式

机架厚度385mm(55″可根据现场情况定做)

电源输入90～260V AC（50/60HZ）

功率消耗270W×M×N（55″）

工作环境0℃～50℃工作温度10～90%工作湿度落地支架材料全钢

点屏控制器：功能参数

表3 ：功能参数续)
