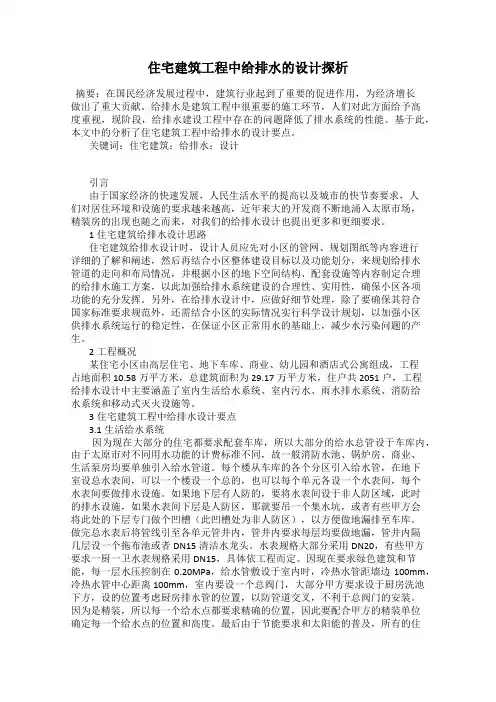

住宅建筑工程中给排水的设计探析
住宅建筑工程中给排水的设计探析
摘要：在现阶段的建筑工程中，给排水是非常重要的一项内容，因为给排水系
统在整体建筑中处于一个关键枢纽的地位，其系统设计的好坏直接影响到整体建
筑的质量与在实践应用中的使用年限。与此同时，建筑给排水设计的完善与否将
与建筑中所有家具设备的使用息息相关。本文从建筑给排水设计中的常见问题出发，针对性地提出一系列明确的解决措施。
关键词：建筑给排水设计；常见问题；解决措施
引言
建筑给排水在房屋使用中有重要作用，其质量好坏将直接影响到人们的使用效果。而建
筑给排水设计本身是一个复杂的系统工程，其设计与安装质量受到各种因素影响，很容易出
现质量问题，影响居民生活。在对其设计要注重其科学性、合理性以及严谨性，并加强监管、审核和监督，以保证建筑给排水设计质量。
1建筑给排水设计中的常见问题
1.1给水管道及附件的损坏造成水资源浪费
给水管道的老化，会导致漏水现象的发生，特别是埋在地下的给水管道出现破损很难被
发现，会造成极大的水资源浪费。而阀门、水龙头等的磨损、锈蚀等，也都会无形中浪费水
资源。此外，给水附件如果选择上不合理，就会导致实际的用水量高于出水量，这些都可造
成水资源的浪费。
1.2排水管道设计
排水管道设计要重视管道材料的选择，要选择耐腐蚀性强的材料或者高质量的结果设计。因为排水管道一般排放的是生活污水，若选择劣质或者是抗腐蚀性能不强的材料，很可能会
造成管道渗水，甚至影响整个建筑的使用效果。在选择排水管道管材时，应该加强对质量的
审核，保证管道材料符合设计规范、标准要求。
1.3前期考虑不周导致的倒流防止器问题
众所周知，在城市这一复杂庞大的大环境中其地下地上环网结构相当繁复，因为其内部
存在的各个阶段的水压也大不相同，需要建筑设计者根据城市的具体情况进行针对性的调整
和改善。如果为了经费和利益考虑，或者是工程中的麻痹大意造成倒流防止器的装备缺失，
那么一旦在城市环网中出现高低相差巨大的压力情况时，就会发生因为压力过高的接口，其
中所拥有的水流在进行流向时经过某一压力低的接口时，两者会发生激烈的“冲突”敬畏导致
城市的水表发生了严重的倒转情况，甚至遍布在城市管网内的水流将会与小区管道网内的水
发生交汇，进而被污染，后果不堪设想。
2建筑给排水设计中相关问题的解决措施
2.1建筑给水设计要点
第一，水表设计需科学。在设计阶段，需要对水表的位置进行合理的评估，将其易于抄
写作为重要的考虑项目，通常将水表设置在室外环境或者放置在楼梯间位置。在住宅建筑过
