视频监控系统试运行记录(图表记录)

视频监控系统试运行记录(图表记录)
视频监控系统试运行记录(图表记录)

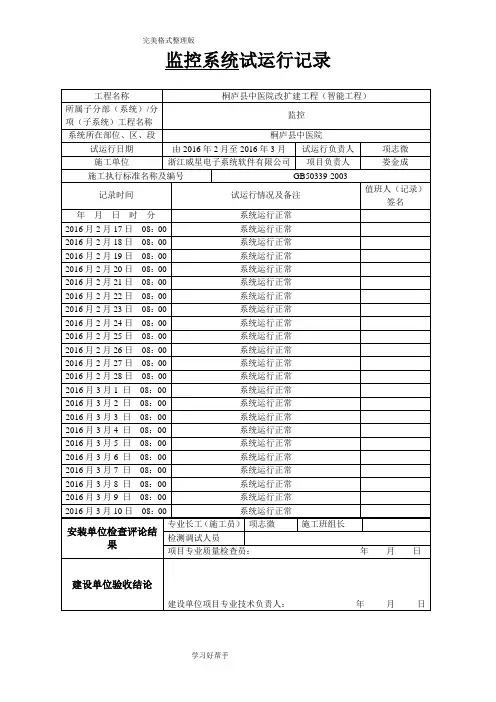

工程名称桐庐县中医院改扩建工程(智能工程)

所属子分部(系统)/分

监控

项(子系统)工程名称

系统所在部位、区、段桐庐县中医院

试运行日期由2016年2月至2016年3月试运行负责人项志微施工单位浙江威星电子系统软件有限公司项目负责人娄金成施工执行标准名称及编号GB50339-2003

监控系统试运行记录

记录时间试运行情况及备注值班人(记录)

签名

年月日时分系统运行正常2016月2月17日08:00 系统运行正常2016月2月18日08:00 系统运行正常2016月2月19日08:00 系统运行正常2016月2月20日08:00 系统运行正常2016月2月21日08:00 系统运行正常2016月2月22日08:00 系统运行正常2016月2月23日08:00 系统运行正常2016月2月24日08:00 系统运行正常2016月2月25日08:00 系统运行正常2016月2月26日08:00 系统运行正常2016月2月27日08:00 系统运行正常2016月2月28日08:00 系统运行正常2016月3月1 日08:00 系统运行正常2016月3月2 日08:00 系统运行正常2016月3月3 日08:00 系统运行正常2016月3月4 日08:00 系统运行正常2016月3月5 日08:00 系统运行正常2016月3月6 日08:00 系统运行正常2016月3月7 日08:00 系统运行正常2016月3月8 日08:00 系统运行正常2016月3月9 日08:00 系统运行正常2016月3月10日08:00 系统运行正常

安装单位检查评论结

果专业长工(施工员)项志微施工班组长

检测调试人员

项目专业质量检查员:年月日

建设单位验收结论

建设单位项目专业技术负责人:年月日

工程名称桐庐县中医院改扩建工程(智能工程)

所属子分部(系统)/分

防盗报警

项(子系统)工程名称

系统所在部位、区、段桐庐县中医院

试运行日期由2016年2月至2016年3月试运行负责人项志微施工单位浙江威星电子系统软件有限公司项目负责人娄金成施工执行标准名称及编号GB50339-2003

防盗报警系统试运行记录

记录时间试运行情况及备注值班人(记录)

签名

年月日时分系统运行正常2016月2月17日08:00 系统运行正常2016月2月18日08:00 系统运行正常2016月2月19日08:00 系统运行正常2016月2月20日08:00 系统运行正常2016月2月21日08:00 系统运行正常2016月2月22日08:00 系统运行正常2016月2月23日08:00 系统运行正常2016月2月24日08:00 系统运行正常2016月2月25日08:00 系统运行正常2016月2月26日08:00 系统运行正常2016月2月27日08:00 系统运行正常2016月2月28日08:00 系统运行正常2016月3月1 日08:00 系统运行正常2016月3月2 日08:00 系统运行正常2016月3月3 日08:00 系统运行正常2016月3月4 日08:00 系统运行正常2016月3月5 日08:00 系统运行正常2016月3月6 日08:00 系统运行正常2016月3月7 日08:00 系统运行正常2016月3月8 日08:00 系统运行正常2016月3月9 日08:00 系统运行正常2016月3月10日08:00 系统运行正常

安装单位检查评论结

果专业长工(施工员)黄哲兴施工班组长

检测调试人员

项目专业质量检查员:年月日

建设单位验收结论

建设单位项目专业技术负责人:年月日

工程名称桐庐县中医院改扩建工程(智能工程)

所属子分部(系统)/分

监控

项(子系统)工程名称

系统所在部位、区、段桐庐县中医院

试运行日期由2016年2月至2016年3月试运行负责人项志微施工单位浙江威星电子系统软件有限公司项目负责人娄金成施工执行标准名称及编号GB50339-2003

巡更系统试运行记录

记录时间试运行情况及备注值班人(记录)

签名

年月日时分系统运行正常2016月2月17日08:00 系统运行正常2016月2月18日08:00 系统运行正常2016月2月19日08:00 系统运行正常2016月2月20日08:00 系统运行正常2016月2月21日08:00 系统运行正常2016月2月22日08:00 系统运行正常2016月2月23日08:00 系统运行正常2016月2月24日08:00 系统运行正常2016月2月25日08:00 系统运行正常2016月2月26日08:00 系统运行正常2016月2月27日08:00 系统运行正常2016月2月28日08:00 系统运行正常2016月3月1 日08:00 系统运行正常2016月3月2 日08:00 系统运行正常2016月3月3 日08:00 系统运行正常2016月3月4 日08:00 系统运行正常2016月3月5 日08:00 系统运行正常2016月3月6 日08:00 系统运行正常2016月3月7 日08:00 系统运行正常2016月3月8 日08:00 系统运行正常2016月3月9 日08:00 系统运行正常2016月3月10日08:00 系统运行正常

安装单位检查评论结

果专业长工(施工员)黄哲兴施工班组长

检测调试人员

项目专业质量检查员:年月日

建设单位验收结论

建设单位项目专业技术负责人:年月日

高清网络视频监控系统设计方案

一.系统概述 随着社会主义市场经济的发展,社会各行业在实际应用中对安全防范行业提出了更高的要求。而数字网络监控技术作为一种行之有效的安防和自动化管理,已被各个行业安防监控系统所广泛采用。它一方面使单位管理部门能获取各个重要场所内的情况、安全防范,产生的大量实时信息,更有利于加强对单位的安全的管理;另一方面又可提高工作效率,达到现代化网络的管理水平。 安装数字网络监控系统,能大大减少不必要的人力、物力,实时高度监控可视区域,做到控制现场人员的实际运作现状,实时快速的反映所发生的一切事物,便于及时应付处理突发变故事件等;达到安全防范和安全管理的宏观动态监控、微观取证的目的。 根据“数字式网络视频监控”系统项目和有关部门的设计规范要求,结合我公司从事保安监控系统工程设计经验,遵循技术的先进性、系统的扩展性、整体设计的实效性和高性能价格比。在系统的设计中,强调设计的综合管理及操作性能,力求系统操作简便、实用和直观性。 系统设计强调中心监控的综合管理和操作性能,力求系统操作简便直观。一方面激活内部配置管理,利用现代计算机技术和网络技术加强过程控制,以提高管理的水平;另一方面需要使有关部门在事后获取相关录像记录,提供有效现场证据和线索,在事前,事中、事后进行全面防范。 二.设计原则 2.1基本情况介绍 一共有36个监控点。组建这样大型的系统,根据我们对监控行业的了解和丰富的工程经验,认为其需求主要体现在以下几个方面: 一、视频监控覆盖到大楼各通道或重要区域的监控需求的地方,对其进行24小时实时 视频监控,特殊区域还可以进行实时音视频监控; 二、在监控中心可以远程控制球机监控点的云台,实现变焦、变光圈、聚焦的控制,

视频监控系统调试方案计划

第一章视频监控系统 3.1概述 本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。 安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21”100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。如下图所示:

3.2 系统调试要求 1)系统的画面显示应可任意编程,具备画面自动轮巡、定格及报警显示等功 能,可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备 存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功能。 2)应具备日期、时间、字符显示功能,可设定摄像机识别和监视器字幕;电 梯轿厢的摄像机信号要求能将楼层字符叠加上去,通过视频线传至安防监 控室,并在监视器墙上显示。 3)系统前端所有视频信号均能在硬盘录像机上录制下来(包括日期、时间、 摄像机编号等)。 4)系统可对视频输入进行编组,用以对各组不同视频的显示及操作进行组别 限制。 5)系统应具备独立的图形工作站及软件控制功能,实现对系统的管理、编程, 并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示,在工作站 上能以电子地图的方式调看及控制摄像机图像(摄像机图像应能在工作站

视频监控施工方案78287

闭路电视监控工程 施 工 方 案

第一章、项目综述 工程概况 工程及质量目标 工程质量管理是我公司各项工地工作的综合反映,我公司将会在实际施工中作好以下几个质量环节,确实作好质量控制、质量检验和质量评定:管线、配管施工的质量要求和监督 配线、配管的质量要求和监督 系统验收的质量标准 系统操作与运行管理的规范要求 系统的保养和维修的规范和要求

第二章施工准备情况 商务部与工程部进行商务正式移交后,由项目经理组织工程部、技术部并知会供应部和质监部,分项或同时进行如下工作安排。 现场勘察 如发现施工的条件与设计图纸条件不符或者有错误,又或者因为材料、设备规格质量、场地不能满足设计要求,可以大家探讨合理化的改进意见,并遵循技术核定和设计变更签证制度,进行图纸的施工现场变更签证。如对投资影响较大时,要报请项目的原批准单位批准。所有变更改动资料,都要有正式的文字记录,作为施工、竣工验收和工程估算的依据。 物资器械准备 材料、构(配)件、订制品、机具和设备是保证施工顺利进行的物资基础,这些物资的准备工作必须在工程开工之前完成。根据各种物资的需要量计划,分别落实货源,安排运输和储备,使其满足连续施工的要求。物资准备工作主要包括线材、辅材准备;构(配)件的加工准备,机具的准备和生产工艺设备的准备。 施工材料准备 主要是根据施工预算进行人析,按照施工进度计划要求,按材料名称、规格、使用时间、材料储备额和消耗定额进行汇总,编制出材料需要量计划,为施工备料、确定仓库、场地堆放所需的面积的组织运输等提供依据,必要时设立临时仓库。 构(配)件的加工准备 根据工程预算提供的构(配)件、制品的名称、规格、质量和消耗量,确定加工方案和供应渠道以及进场后的存放地点,编制出其需要量计划,为组织运输、确定堆场面积等提供依据。

项目视频监控系统施工方案

保障房项目 视 频 监 控 系 统 施 工 方 案 2016-6-15

一、项目概述 为满足业主安全和科学系统化管理的需要,以及对施工现场随时发生的情况进行全面、及时的了解和掌握,对意外情况能迅速做出正确判断,给出合理、有效、快速的指挥和处理。本设计从现场实际情况出发,在施工区域以及办公区设置若干监控点,进行数字化系统监控,提高现场安全防范水平。 二、设计依据 JGJ/T16-92《民用建筑电气设计规范》; GB502540259-96《电器装置安装工程施工及验收规范》; GB50169-92《电气装置安装工程接地装置施工及验收规范》; GA/T75-94《安全防范工程程序与要求》; GB500198-94《建筑物防雷设计规范》; 国家现行的有关行业标准、规范、规程和规定。 三、工程的施工技术、施工方法、工艺流程 3.1施工程序 线缆敷设→设备安装→设备调试→投入试运行→验收交付使用 3.2主要施工方法

3.2.1系统安装 按照施工图纸的要求,明确安防系统中各种设备与摄像机的安装位置,明确各位置的设备型号和安装尺寸,根据业主具体需求确定安装要求。 根据安防系统设备的技术参数,由业主方做好各设备安装所需的预埋和预留位置。 根据安防系统设备的技术参数和施工设计图纸的要求。配置供电线路和接地装置。 摄像机的镜头应从光源方向对准监视目标,镜头应避免受强光直射。 从摄像机引出的电缆留有1m的余量,以便不影响摄像机的转动。摄像机安装在监视目标附近不易受到外界损伤的地方,而且不影响附近人员的正常活动。安装高度室内不低于2.5m,室外不低于3.5m。摄像机应尽量避免逆光安装。 解码器安装在离摄像机不远的现场,安装不要明显;若安装在吊顶内,吊顶要有足够的承载能力,并在附近有检修孔。 机架底座与地面固定,安装竖直平稳,垂直偏差不超过3‰;控制台正面与墙的净距不小于 1.2m,侧面与墙或其他设备的净距不小于0.8m。 监控室内电缆理直后从地槽或墙槽引入机架、控制台底部,再引到各设备处。所有电缆成捆绑扎,在电缆两端留适当余量。并标示明显的标记。

系统试运行与调试记录

送排风系统 系统联动试运转中,设备及主要部件的联动符合设计要求,动作协调、正确,无异常现象; 系统经过平衡调整,各风口或吸风罩的风量与设计风量的允许偏差不大于15%,系统运行正常。 防排烟系统 同上

编号:001 单位工程名称广西康复医疗中心大楼施工单位广西建工集团第五建筑工程有限责任公司 分包单位/ 监理(建设)单位南宁品正建设咨询有限责任公司 设备名称组合式空调机组型号规格 试运转时间自2014年6月12日8时30分至2014年6月13日16时0分 试运转过程及各参数记录: 1、系统正常,畅通无渗水现象。电源线连接正确,安全、紧固。 2、各机组中的风机叶轮旋转正确,运转平稳,无异常振动与声响,其电机运行功率符合 设备技术文件的规定。 3、皮带张紧得当,且风机皮带轮与电机皮带轮置于同一平面上。 4、该型号机组的风机轴承的润滑状况良好,轴承外壳温升为60℃~68℃,滚动轴承温 升为65℃~75℃,符合产品说明书的规定。 5、空调机组的试运转符合设备技术文件要求。 6、运转时产生的噪声符合性能说明书的规定要求。 7、该型号各种机组的减震装置工作正常。 8、机组风量的测试结果与设计风量的偏差为5%,符合要求。 试运转调试结论调试合格,符合设计要求。 施工单位监理(建设)单位 专业工长专业质量检查员:项目技术负责人:监理工程师: (建设单位项目技术负责人)

编号: 单位工程名称广西康复医疗中心大楼施工单位广西建工集团第五建筑工程有限责任公司 分包单位/ 监理(建设)单位南宁品正建设咨询有限责任公司 设备名称离心泵型号规格 试运转时间自2014年6月12日8时30分至2014年6月12日12时0分 试运转过程及各参数记录: 1、叶轮旋转方向正确,无异常振动与声响,紧固连接部位无松动,其电机运行功率符合 设备技术文件的规定。 2、轴承温升为65℃,符合产品说明书的规定。 3、减震装置工作正常。 4、克体密封处无渗漏。 试运转调试结论调试合格,符合设计要求。 施工单位监理(建设)单位 专业工长专业质量检查员:项目技术负责人:监理工程师: (建设单位项目技术负责人)

视频监控系统调试方案设计(20210127192236)

第一章视频监控系统 3.1概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5 射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。 安防控制中心分别设置1 台多媒体视频图形工作站、1 台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21”100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心,接入16 路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16 路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。如下图所示:

3.2系统调试要求 1)系统的画面显示应可任意编程,具备画面自动轮巡、定格及报警显示等功 能,可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备 存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功 能。 2)应具备日期、时间、字符显示功能,可设定摄像机识别和监视器字幕;电 梯轿厢的摄像机信号要求能将楼层字符叠加上去,通过视频线传至安防监 控室,并在监视器墙上显示。 3)系统前端所有视频信号均能在硬盘录像机上录制下来(包括日期、时间、 摄像机编号等)。 4)系统可对视频输入进行编组,用以对各组不同视频的显示及操作进行组别 限制。 5)系统应具备独立的图形工作站及软件控制功能,实现对系统的管理、编 程,并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示, 在工作站上能以电子地图的方式调看及控制摄像机图像(摄像机图像应能 在工作站的显示器及监视器墙上显示) 。

视频监控系统调试方案

第一章 视频监控系统 3.1 概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5 射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。 安防控制中心分别设置1 台多媒体视频图形工作站、1 台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21” 100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心,接入16 路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16 路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。如下图所示:

忙】 3.2系统调试要求 1)系统的画面显示应可任意编程,具备画面自动轮巡、定格及报警显示等功能,可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备存储等功能。对多画面显示 系统应具有多画面、单画面转换、定格等功能。 2)应具备日期、时间、字符显示功能,可设定摄像机识别和监视器字幕;电梯轿厢的摄像机信号要求能将楼层字符叠加上去,通过视频线传至安防监控室,并在监视器墙上显 示。 3)系统前端所有视频信号均能在硬盘录像机上录制下来(包括日期、时间、摄像机编号等)。 4)系统可对视频输入进行编组,用以对各组不同视频的显示及操作进行组别限制。 5)系统应具备独立的图形工作站及软件控制功能,实现对系统的管理、编程,并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示,在工作站上能以电 子地图的方式调看及控制摄像机图像(摄像机图像应能在工作站的显示器及监视器墙上 显示)。 6) 图形工作站可对系统进行编程。当收到联动控制信号时,工作站能自动调出与警报点相 关的现场平面在监视墙上显示,并启动录像,同时声光报警提醒值班人员及时处理。

安防视频监控系统测试方案

视频监控系统测试方案 V1.0.4 电子有限公司 年月

文档信息 修改过程

目录 1编写目的......................... 错误!未指定书签。2测试环境......................... 错误!未指定书签。 2.1硬件环境...................... 错误!未指定书签。 2.2软件环境...................... 错误!未指定书签。 2.3测试工具...................... 错误!未指定书签。 2.4网络拓扑...................... 错误!未指定书签。3测试内容......................... 错误!未指定书签。 3.1系统功能...................... 错误!未指定书签。 3.1.1 视频监控 ................... 错误!未指定书签。 3.1.1.1 ........................ 监控控件下载及更新 错误!未指定书签。 3.1.1.2 .................................. 视频监控 错误!未指定书签。 3.1.1.3 ............................ 调节视频分辨率 错误!未指定书签。 3.1.1.4 .............................. 调节视频帧率 错误!未指定书签。

3.1.1.5 .............................. 调节视频亮度 错误!未指定书签。 3.1.1.6 ............................ 调节视频对比度 错误!未指定书签。 3.1.1.7 .............................. 调节图像质量 错误!未指定书签。 3.1.2 云台控制 ................... 错误!未指定书签。 3.1.2.1 .............................. 云台基本功能 错误!未指定书签。 3.1.2.2 ................................ 云台极限值 错误!未指定书签。 3.1.2.3 .............................. 云台控制权限 错误!未指定书签。 3.1.3 字幕时间戳显示 ............. 错误!未指定书签。 3.1.4 拍照 ....................... 错误!未指定书签。 3.1.5 客户端本地录像 ............. 错误!未指定书签。 3.1.5.1 ............................ 短时间本地录像 错误!未指定书签。 3.1.5.2 ............................ 长时间本地录像 错误!未指定书签。 3.1.5.3 .................. 本地录像中终端重启或掉线 错误!未指定书签。

系统调试试运行方案

济三煤矿换热站节能改造工程 系统试运行方案 一、编制说明 本方案依据济三煤矿换热站节能改造工程施工图纸的有关要求和条件,结合现阶段现场情况和施工完成情况;依据我公司的程序管理文件,同时借鉴以往工程的调试经验,编制了本工程系统调试试运行方案。 主要包含编制依据、施工人员部署、调试步骤及调试安全措施。 二、编制依据 1、兖州煤业济三煤矿供热改造安装工程初步设计说明 2、设计蓝图 3、建筑工程施工标准规范 三、调试人员部署 为保证本系统试运行的顺利进行,根据建设单位部门要求及需要,特成立供暖系统试运行领导小组,小组成员分别如下: 组长: 副组长:(负责系统试运行现场协调及安排) 现场主要施工人员: 在系统试运行期间,供暖系统试运行领导小组应24小时保持通讯畅通,遇到问题及时联系沟通,确保试运行成功。 四、调试程序及具体步骤 1、电厂内减温减压装置投入试运行。

1.1经过电厂有关部门对减温减压装置进行专项验收合格后,标志电厂内新装设备具备送汽条件。经电厂有关部门开出工作票同意后,进入电厂供汽实质阶段。 1.2 关闭电厂至济三矿供汽管道主闸阀;关闭1#汽轮机出汽母管阀门。1.3缓开热电厂2#汽轮机出汽母管汽动阀门(DCS监控室随时监控开度指示及运行状态,确保开度小于10度),首先对减温减压装置本体进行预热。 1.4预热达到设备说明书要求后,开启减温水阀门。继续开启汽动阀门进行供汽。DCS监控室随时监控压变、减温装置、减压装置、温度传感器数据,并由电厂人员做好记录。 1.5设备运行正常后上报供暖系统试运行领导小组组长。 2、电厂至济三矿管道由供暖系统试运行领导小组做认真检查,确保沿线具备管道吹扫条件。 3、管道吹扫 3.1在管道末端锅炉房处设置一DN80泄汽口,泄汽口处设置警戒标志并安排专人盯靠现场,保证蒸汽不伤人。 3.1确保水暖工区工作人员、东华建安公司施工人员充分到位。 3.2专人安排将人员分散到管路沿线(重点位置如皮带走廊处应增派人手),确保“一部位,一人员”。重点检查伸缩器、疏水器工作情况,如发现问题及时汇报领导小组成员。送汽期间安排专人对管路进行巡查,每次3人,每2小时巡查一次。 3.3关闭济三锅炉房内DN300电动阀门。

视频监控系统工程施工方案样本

XXXXXXX项目视频监控系统施工方案 2016-6-12

目录 第三章视频监控施工方案 (4) 3.1工程的施工技术、施工方法、工艺流程 (4) 3.1.1施工程序 (4) 3.1.2主要施工方法 (4) 3.1.2.1系统安装 (4) 3.1.2.2系统的调试 (6) 3.1.2.3系统试运行 (7) 3.1.3施工进度计划、工期安排 (7) 3.1.3.1工程材料采购、进场计划表 (7) 3.1.3.2施工进度计划、工期安排 (8) 3.2安防系统项目组与相关方面的配合 (8) 3.2.1与业主方面的配合 (9) 3.2.2与土建总包方面的配合 (9) 3.2.3与行业管理部门方面的配合 (9) 3.2.4与其他具体专业的施工配合 (10) 第四章施工组织配备 (10) 4.1投入人员组成 (10) 4.1.1项目经理部 (11) 4.1.2劳动力计划表 (12) 4.1.3基本质量职责 (12) 4.1.4投入设备计划 (14) 4.1.5投入材料计划 (14) 4.2施工组织方案 (15) 4.2.1工程准备阶段 (15) 4.2.2工程实施 (16) 4.2.3工程结尾 (17) 4.3施工管理 (18) 第五章质量保证承诺 (21) 5.1施工准备工作及质量管理 (21) 5.2施工质量控制的过程 (22) 5.2.1施工项目质量控制过程(一) (22) 5.2.2施工项目质量控制过程(二) (22) 5.3质量保证体系 (23) 5.3.1 ISO9001质量体系 (23) 5.3.2 ISO9001质量体系运行状况 (24) 5.3.3质量方针和质量目标 (26) 5.3.4质量责任分配 (26) 5.3.5质量记录 (28) 5.4质量保证措施 (28) 5.5工程质量检验和质量控制 (30) 第六章安全文明施工及保证措施 (31)

视频监控系统调试方案

视频监控系统调试方案

第一章视频监控系统 3.1概述 本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。 安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21”100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。如下图所示:

视频监控系统及检测

视频监控系统服务及检测 1. 目的:安保电视监视控制系统能正常使用。 2. 职责:按计划实施检查工作并记录,确保系统工作正常。 3. 内容:安保电视监视控制系统检查保养规程。 (1)进行系统主设备的外观检查。 (2)检查室外防雨、防风、防尘罩的密封性、镜头擦洗一次、降温扇清理一次、镜头焦距校调一次 (3)每检查支撑杆地脚螺丝是否松动(螺丝需加黄油保护);检查避雷针接地是否良好。固定部分是否摇晃、松动。 (4)检查主电源输入电源是否完好,熔丝有无烧断、接触不良等情况。 (5)检查备用电源充电装置,电池有否损坏,有无断线。 (6)检查数字摄像机图像无干扰、波纹、黑屏等情况。 (7)检查光纤收发器或光纤传输设备是否运行正常,提示灯是否显示正常。 (8)检查网络交换机运行状况,提示灯是否正常,有无过热和过载情况。 (9)检查数字解码器解码后监视器显示图清晰度。 (10)检查NVR主机与数字摄像机联通情况,IP地址设置是否正确,检查NVR 录像时间是否为30以上。 (11)检查总控服务器设置是否正常,与各摄像机联通情况。 (12)检查硬盘服务器运行状态,硬盘录像时数据是否正常。 (13)检查总控软件设置是否正常,数据显示情况,并定期对设置进行备份。 2.4.2.门禁管理系统服务标准及检查方法 1. 目的:保证门禁管理系统正常工作。 2. 职责:按计划实施检查工作并记录,确保系统工作正常。 3. 内容:门禁管理系统保养规程。 (1)检查设备供电电源是否稳定,接线处是否有松动,老化现象,并及时处理。

(2)控制器功能检查,查看控制器与各设备之间是否正常通讯。 (3)检查门禁一体机与各通讯设备之间连接是否完好。 (4)检查消防联动时门禁设备是否会自动断电。 (5)检查门禁辅件门铃、玻璃破碎器等设备是否能正常运行。 (6)读卡器功能检查,当卡靠近读卡器时,看读卡器是事有响声,指示灯是否闪烁,刷卡开门是否正常。 (7)电锁功能检查,查看电锁是否能进行正常执行的开/闭锁功作。电锁复位状态是否正常。 (8)出门按钮功能检查,查看出门按钮是否有效,能正常开门。 (9)系统管理软件功能检查,查看系统软件是否能与各设备进行通讯。读卡、出门按钮数据是否正常,数据下载是否正常。并对管理软件进行每三个月进行一次数据备份。

海康视频监控系统解决方案

视频监控系统解决方案杭州海康威视系统技术有限公司

目 录 1.系统概述 (3) 2.设计原则及依据 (3) 2.1.设计原则 (3) 2.2.设计依据 (4) 3.系统总体设计 (5) 3.1.系统组成 (5) 3.2.系统设计思路 (5) 3.3.系统结构 (6) 3.4.系统功能 (7) 4.系统详细设计 (7) 4.1.前端监控点位设计 (7) 4.1.1.前端监控点设备要求 (7) 4.1.2.前端设备选型 (9) 4.2.传输子系统设计 (11) 4.2.1.传输方式的类型 (11) 4.2.2.电源及控制信号传输 (12) 4.3.监控室设计 (12)

4.3.1.显示系统设计 (12) 4.3.2.数据存储 (13) 4.3.2.1.存储架构 (13) 4.3.2.2.存储容量计算 (14)

1.系统概述 随着IP网络或宽带技术的不断发展,采用先进计算机通信技术及图像视频压缩技术为核心的网络化、数字化视频监控系统方案越来越得到人们的广泛使用。视频监控系统防患于未然,用来实现较周密的外围区域及建筑物内重要的区域管理,减少管理人员的工作强度,提高管理质量及管理效益。作为现代化管理有力的辅助手段,视频监控系统将现场内各现场的视频图像传送至监控中心,管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视,发现情况统一调动,节省大量巡逻人员,还可避免许多人为因素。并结合现在的高科技图像处理手段,还可为以后可能发生的事件提供强有力的证据,有了良好的环境,全方位的安全保障,才能创造良好的社会效益和经济效益。 2.设计原则及依据 2.1.设计原则 视频监控系统设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则,并综合考虑维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。其具有以下原则: 先进性:监控系统的技术性能和质量指标应达到国际领先水平;同时,系统的安装调试、软件编程和操作使用又应简便易行,容易掌握。该系统集国际上众多先进技术于一身,体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。

视频监控设计方案

闭路监控系统 设 计 方 案 青海隆通电子科技有限公司 2016年7月7号

目录 目录 (1) 一、系统概述 (2) 二、系统设计原则、依据 (4) 2.1 设计原则 (5) 2.2 设计依据 (6) 三总体设计 (6) 四、工程施工 (11) 五、产品介绍 (14) 六、售后服务方案、承诺和措施 (26)

一、系统概述 随着改革开放的深入和城乡经济的迅速发展,城市流动人口的大量增加,带来社会许多的不安定因素,治安形势日趋严峻,刑事案件,特别是入室行窃、抢劫等发案率逐年增加。因此,国家有关部门提出对社会治安进行综合治理,并把创建安全文明作为其中的一项重要内容。另外,为了进一步规范商业区智能化建设,建设部特别制定了智能化的等级标准,按照其要求智能化必须有安全防范、信息管理、物业管理、信息网络等各子系统组成。因此,商业区安防系统建设已逐渐纳入许多商业区建设的必备项目中了。 同时,随着科技的进步和经济的发展带来了整个社会生活水平的提高,人们生活不再仅仅局限于传统的衣、食、住、行,对周围的居住环境及环境安全越来越重视,安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视,在银行、小区、政府机构、飞机场、火车站(公交车站)、校园、博物馆、商店(超市)等已经得到广泛应用。闭路电视监控系统作为安全防范系统最基本、最重要的子系统,也得到了最为广泛的应用。采用闭路监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。 本方案的安全防范技术是集现代科学技术之大成的产物,它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合,其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。实践证明,利用这一技术构成的安全防范系统(简称安防系统),能为建设环境提供一个安全、便利、舒适的受保护空间。闭路电视监控系统是安防系统中不可缺少的一个重要组成部分,它不仅可以对社区周边及内部进行全天24小时不间断实时监控,当有警情发生时社区警力可及时、准确地进行处警;也可在事后进行某些案件回放分析,重要时也可作为呈堂证供。因此,在公共场所建立一套完善的闭路电视监控系统,不但可以综合安全系数,加强安全保卫防范力度,对社区内人身和财产安全也起到保障作用,并可为社区实现安全现代化管理

视频监控系统的调试方案

第一章视频监控系统 3、1概述 本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用RVVP-2X1、0屏蔽多芯铜电缆,采用星型结构与矩阵通信。 安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21”100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调瞧指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。如下图所示: 3、2 系统调试要求 1)系统的画面显示应可任意编程,具备画面自动轮巡、定格及报警显示等功能, 可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备存储 等功能。对多画面显示系统应具有多画面、单画面转换、定格等功能。

视频监控系统安装与调试

视频监控系统安装与调试 一.管线施工 (一)线材选用 1、视频线 摄像机到监控主机距离≤200米,用RG59(128编)视频线。 摄像机到监控主机距离>200米,用SYV-75-5视频线。 2、云台控制线 云台与控制器距离≤100米,用RVV6×0.5护套线。 云台与控制器距离>100米,用RVV6×0.75护套线。 3、镜头控制线 采用RVV4×0.5护套线。 4、解码器通讯线 应采用RVV2×1屏蔽双绞线 5、摄像机电源线 若系统有20台普通摄像机,摄像机到监控主机的平均距离为50米,则应使用BVV6m2铜芯双塑线作电源主线,不同距离所使用的电源线见如下表: 摄像机到监控主机的平均距离电源线规格(两线) 34m--50m 6平方 21m--33m 4平方 20m 2.5平方 (二)管线敷设 1、视频线敷设注意事项 1.1、若摄像机到监控主机(图像处理器、矩阵控制主机或数码录像机)的距离少 于200米,可用RG59视频线,若超过200米,应该采用SWY-75-5视频线,以保证监控图像的质量。 1.2、对于安装在电梯内的摄像机,在电梯井内布线应采用星铁槽并接地处理,以 减少电梯电机启动时对视频信号造成的干扰。 1.3、如果摄像机安装在室外(如大院门口或停车场等),线路需要在室外走线或 通过架空钢缆走线,条件允许的情况下要安装视频避雷器(因为加装防雷设备会造成工程总造价的增加),即分别在摄像机端和监控主机端各安装1个视频避雷器,而且每个视频避雷器均要接地(室外摄像机要单独打地线,监控室的视频避雷器可统一接地),以防止感应雷对设备造成损坏。 2、控制线敷设注意事项 2.1、在模拟监控系统中,若安装配云台变焦镜头的摄像机,并采用云台镜头控制 器进行控制,控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100

视频监控系统施工方案(汇编)

第一章编制依据 1.1施工组织设计的指导思想 本施工组织设计是按现行的国家施工验收规程规范、工程质量评定标准、施工操作规程、成都市政府的有关规定,再结合我公司的施工能力、技术准备力量及多年视频监控系统工程的设计施工经验和本工程的具体情况进行编制的。 施工组织设计作为直接指导施工的依据,在保证工程质量、工期、安全生产、成本的前提下,对加强施工管理、有效的调配劳动力、提高施工效率、节约工程成本、保证施工现场的安全文明有积极作用。 施工组织设计一旦经甲方和建设监理公司审核认可后,在施工过程中,我公司一定严格按照本施工组织设计执行。 1.2编制范围及内容 1、本工程施工组织设计是严格按照本视频监控系统工程的要求进行质量策划后编制的,在人员、机械、材料供应、平衡调配、施工方案、质量要求、进度安排等方面统一进行部署下完成。 2、我公司高度重视本施工组织设计的编制工作,召集曾从事过类似工程工作的技术专家、有关负责人攻克本工程的重点、难点及特殊部位的施工技术,力求本方案重点突出,具有呼应性、针对性和可操作性。 3、本着对建设单位负责和资金的合理使用、对工程质量的高度

责任感,针对本工程设计特点和使用功能要求,我们编制的原则是:“确保工程质量优、速度快、造价低、操作性强”。同时保证周边和施工现场有良好环境。 1.3施工组织设计编制技术依据 建筑工程施工质量验收统一标准 GB50300-2013 智能建筑设计标准 GB50314-2015 智能建筑工程质量验收规范GB50339-2013 建筑电气安装工程施工质量验收规范GB50303-2011 视频安防监控系统工程设计规范 GB50395-2007 安全防范工程技术规范GB50384-2004 防盗报警控制器材通用技术条件 GB12663-2001 钢管敷设工艺标准 305-1998 金属线槽配线安装工艺标准313-1998 防雷及接地安装施工工艺标准HFWXQB1-6-013-2004 甲方相关要求 招标文件及图纸有关内容 第二章工程概况 2.1工程内容

视频监控系统调试方案

视频监控系统调试方案 This model paper was revised by the Standardization Office on December 10, 2020

第一章视频监控系统 概述 本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。 系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5射频同轴电缆。电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。快球摄像机控制电缆采用屏蔽多芯铜电缆,采用星型结构与矩阵通信。 安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21”100Hz监视器。 系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。 上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。 系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通

视频监控调试实施方案

视频监控系统调试方案 3.1工程概述 本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在建筑一层消防控制中心。 系统采用霍尼韦尔高清晰度全彩色系列摄像机,本工程包含室内彩色小半球摄像机、彩色枪式摄像机、智能一体化高速球等,视频信号传输电缆采用SYV-75-5射频同轴电缆,电源线传输采用2*1.5多芯铜电缆。快球摄像机控制电缆采用RVVP-2*1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。 控制中心设置1台视频矩阵切换器、一个控制键盘、12台16路嵌入式硬盘录像机,监示器墙由9台22寸100Hz监视器。 系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。 监控系统的视频信号送至监控中心,系统的画面可任意编程,自动或手动切换。在画面上设有摄像机的编号、摄像机的部位地址和日期、时间等中文字符显示。中央监控中心可选择任一区域输出控制信号,对摄像机进行控制以监视现场情况。 本系统可通过控制键盘或中文多媒体图形界面控制视音频矩阵切换闭路电视系统实现对需要控制的各种功能的操作,包括视频图像的矩阵切换、可变摄像机的转动、镜头的伸缩等。具有自动/手动切换、自动/手动成组切换、自动启动巡视功能;可实现宏编程控制(也就是一个指令多个操作);密码分级保护和访问,系统全部报警、监视器及分控器可分区控制。 系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。在监示器上同时显示对应画面图像的摄像机编号。

视频监控系统设计方案91935

九江东毅港口 监控系统设计方案

目录 1.系统概述 (3) 2.系统设计依据及设计原则 (4) 2.1系统设计规范及依据 (4) 2.2设计原则及要求 (5) 3. 系统组成结构 (6) 3.1系统结构拓扑图 (6) 3.2系统组成模块 (7) 3.2.1系统前端监控摄像头 (7) 3.2.2 传输链路 (8) 3.2.3 监控中心 (8) 4. 系统设计思路及系统需求的功能 (9) 4.1.系统设计思路 (9) 4.2. 系统功能需求 (10) 5.系统详细设计 (11) 5.1 监控摄像机点位设计 (11) 5.1.1监控摄像机的要求 (11) 5.1.2监控探头的选型及参数 (13) 5.2传输系统设计 (14) 5.2.1传输方式的类型 (14) 5.2.2电源及控制信号传输 (15) 5.3监控室里各设备设计 (16) 5.3.1.NVR/DVR (16) 5.3.1.1 NVR的存储特点 (17) 5.3.1.2 NVR的选型和参数 (17) 5.3.2显示系统 (17) 5.4数据存储架构 (18) 6.监控系统设备的使用与维护 (19) 7.整个系统结构示意图 (21)

1.系统概述 近几年视频监控报警系统的发展突飞猛进,它的推广和应用也在遍布各个领域,它已成为现代化管理和安全防范的重要手段。随着IP网络和宽带技术的不断发展,采用先进计算机通信技术及图像视频压缩技术为核心的网络化、数字化视频监控系统方案越来越得到人们的广泛使用。视频监控系统防范于未然,用来实现较周密的外围区域及建筑物内重要的区域管理,减少管理人员的工作强度,提高管理质量及管理效率。作为现代化管理有力的辅助手段,视频监控系统将现场内各现场的视频图像传送至监控中心,管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视,发现情况统一调动,节省大量巡逻人员,还可避免许多人为因素。并结合现在的高科技图像处理手段,还可为以后可能发生的事件提供强有力的证据,有了良好的环境,全方位的安全保障,才能创造良好的社会效益和经济效益。 我司考虑到以上监控系统的重要性,所以根据公司实际情况,本着“立足现在、着眼未来、功能齐全、布局合理、有效控制、经济适用”的原则,需要设计出针对本项目整个区域的全天候、全方位、多层次、多角度的监控系统设计,这套监控系统要求认真研究公司需求的基础上,根据项目规划特点,利用时下技术稳定、成熟的产品,并需要结合多年的行内经验和工程实施经验而提供。该系统一定是一个功能完善、技术先进、质量稳定可靠的管理与安全保卫系统,将为公司未来的综合治理管理体系发挥积极的作用。监控系统作为一项先进的高科技技术防范手段,通过安装在公司出入口、主要通道、重要位
