家乐福楼宇对讲调试方法

本系统主要通过下表计算得出解码器的内码编排，然后通过设定解码器地址码（权值），算出该解码器第一个端口的内码值，就可以算出该解码器其他端口的内码值。然后通过单元门主机输入密码（##4）找到该内码值对其设定一个四位数的房号，这样该解码器端口所连接的室内分机分房号就是刚设定的房号，为此，单元门主机在呼叫时就能找到该分机并完成呼叫。

步骤一、设置内码

先将解码器按照下表算出其端口的内码值：

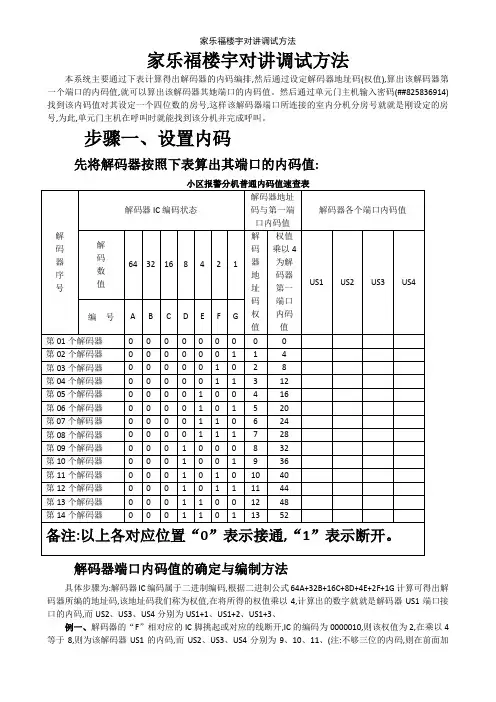

小区报警分机普通内码值速查表

解码器端口内码值的确定和编制方法

具体步骤为：解码器IC编码属于二进制编码，根据二进制公式64A+32B+16C+8D+4E+2F+1G计算可得出解码器所编的地址码，该地址码我们称为权值，在将所得的权值乘以4，计算出的数字就是解码器US1端口接口的内码，而US2、US3、US4分别为US1+1、US1+2、US1+3.

例一、解码器的“F”相对应的IC脚挑起或对应的线断开，IC的编码为0000010，则该权值为2，在乘以4等于8，则为该解码器US1的内码，而US2、US3、US4分别为9、10、11、（注：不够三位的内码，则在前面加0，则为009、010、011）。

例二、解码器的“BG”相对应的IC脚挑起或对应的线断开，IC的编码为0100001，则该权值为33，在乘以4等于132，则为该解码器US1的内码，而US2、US3、US4分别为133、134、135。

注意：在同一个单元门口主机上，不同内码不能设置相同的房号，内码值范围000～500.

总上所诉，计算寻找解码器的内码值，在单元门主机上设置房号等操作，其实就是找到该内码值是哪个解码器的第几个端口，在门口主机上找到对应的内码值。把这个内码值的端口所连接的室内分机的房号输进去。

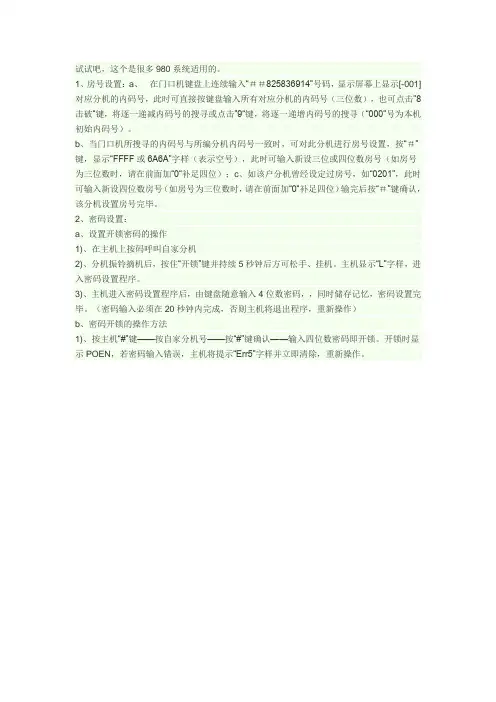

步骤二、设置房号

1、单元门口主机通电后，在门口主机上输入密码“##4”，显示屏幕上显示（ 000）对应分机的内码值，此时可以直接在主机键盘上输入对应端口的内码值（三位数），也可以点击“8”键，将逐一递减内码

号的搜寻，或点击“9”键，将逐一递增内码号的搜寻（“000”为本机初始内码值）。

2、当所搜寻的内码值与所编端口内码值一致时，可按“#”确认，显示“FFFF”或者“6A6A”字样（表示空号），或显示其他的房号（表示已设定为这房号了），可在此上直接输入四位数房号修改，如房号为三位数，在前面加“0”补足四位数，输完后在按“#”确认，此时该解码器端口所连接的室内分机的房号已经设置完成。

按“#”键确认

开锁密码设置

一、本系统用户可以自行设定开锁密码，

A、设置和修改开锁密码的操作

1、在主机上呼叫自家的分机；

2、分机振铃摘机后，按住开锁键保持5秒钟以上松手，挂机。主机显示 L字样，进入密码设置程序；

3、主机进入密码设置程序后，由主机键盘输入四位数密码，主机同步储存记忆，密码设置完毕，密码必须在20秒内设置完，否则主机将退出设置程序；

4、若之前设定过密码，也可以通过这样修改密码；

B、密码开锁的操作方法

在单元门口主机上输入#+4位室内分机号+#确认+四位数密码，

二、系统调试

1、确定主机、分机、电源的各样设备都不存在问题，并按照使用手册做好编码工作，然后在检查一次，确保编码准确无误。

2、按照说明书要求选好合适的线材做好工程布线共工作，如果楼层超过10层或每层户数超过4户的，则选择的线材要适当加粗，具体要求请致电本公司技术部。

3、检查接线确保接线正确无误，先检查主线，然后检查入户线，其主要检查各线有无短路、错接或漏接等情况。

4、以上3步要一丝不苟的做好，这对以下的调试和工程验收有百里而无一害。

接下来就进入调试工作，调试应该先断开上面从最低层开始调试。

整个系统的正常运作如下：主机呼叫对应分机→对应分机和主机均有响铃声（若为可视分机，对应分机的显示频就会开屏，图像布满且清晰可见）→对应分机接受通话→主机和对应分机响铃声消失→主机和分机能互相进行清晰的对话，无杂音和啸叫声→对应分机按开锁键→电控锁开锁动作→完成后对应分机结束通话。

特别提示：主机系统语言显示方式

a、Err0：表示分机未接好线或未装分机，Err5：表示密码开锁时，密码错误。

b、Err7：表示所呼叫的分机未设房号，需要由门口机设置后方可正常呼叫。

c、sory：表示所呼叫的分机手柄未挂好及分机的叉黄坏了。

d、Err2：常亮表示系统5v短路，Err4常亮表示系统s线短路。

音量调试

1、VR5门口主机咪头和扬声器信号平衡调节。

2、VR6室内分机与门口主机通话时出现啸叫时调节。

布线要求

一、普通可视非联网：

1、单元上楼主干线（门口机与解码器）：屏蔽线Rvvp≥6×、75-3视频电缆线

2、入户线（解码器到室内分机）：Rvv≥4×、75-3视频电缆线

二、普通非可视非联网

1、单元上楼主干线（门口机与解码器）： Rvv≥3×

2、入户线（解码器到室内分机）：Rvv≥2×常见故障处理方法
