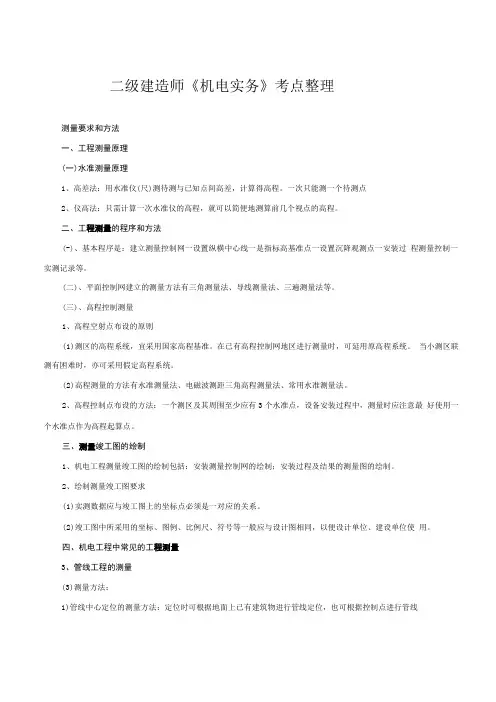

二建《机电实务》考点整理

二级建造师《机电实务》考点整理

测量要求和方法一、

工程测量原理(一)

水准测量原理

1、高差法：用水准仪(尺)测待测与已知点间高差, 计算得高程。一次只能测一个待测点

2、仪高法：只需计算一次水准仪的高程，就可以简便地测算前几个视点的高程。

二、工程测量的程序和方法

(一) 、基本程序是：建立测量控制网→设置纵横中心线→是指标高基准点→设置沉降观测点→安装过

程测量控制→实测记录等。

(二)、平面控制网建立的测量方法有三角测量法、导线测量法、三遍测量法等。

(三) 、高程控制测量

1、高程空射点布设的原则(1)测区的高程系统，宜采用国家高程基准。在已有高程控制网地区进行测

量时，可延用原高程系统。

当小测区联测有困难时，亦可采用假定高程系统。(2)高程测量的方法有水准测量法、电磁波测距三角高程测量法、常用水准测量法。2、高程控制点布设的方法：一个测区及其周围至少应有3 个水准点，设备安装过程中，测量时应注意

最好使用一个水准点作为高程起算点。

三、测量竣工图的绘制

1、机电工程测量竣工图的绘制包括：安装测量控制网的绘制;安装过程及结果的测量图的绘制。

2、绘制测量竣工图要求(1)实测数据应与竣工图上的坐标点必须是一对应的关系。

(2)竣工图中所采用的坐标、图例、比例尺、符号等一般应与设计图相同，以便设计单位、建设单位使

用。

四、机电工程中常见的工程测量

3、管线工程的测量(3)测量方

法：

1)管线中心定位的测量方法：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线

定位。

2)管线高程控制的测量方法：为了便于管线施工时引测高程及管线纵、横断面测量，应设置管线敷设临时水准点。

3)地下管线工程测量：地下管线工程测量必须在回填前，测量出起止点，窨井的坐标和管顶标高，应根据测量资料便会竣工平面图和纵断面图。

4、长距离输电线路钢塔架(铁塔)基础施工的测量(1)长距离输电线路定位并经检查后，可根据起、止

点和转折点及沿途障碍物的实际情况，测设钢塔架

基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。中心桩测定，其允许偏差符合规定。

(2)大跨越当局测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量。控

制电线电缆

控制电缆常用于电气控制系统和配电装置内，固定敷设。一般控制电路中负荷间断电流不大，因此芯线截面较小，通常在10mm2 以下，控制电缆线芯多采用铜导体。

按其绝缘层材质，分为聚乙烯、聚氯乙烯和橡胶。其中以聚乙烯电性能为最好，也可应用于高频线路。控制电缆的绝缘芯主要采用同心式绞合，也有部分控制电缆采用对绞式。控制电缆线芯长期允许的工作温度

为65℃。

符号含义

K 表示电缆用途，为控制电缆，绝缘材料：X 为橡胶绝缘，Y 为聚乙烯绝缘，V 为聚氯乙烯绝缘;护套屏蔽类型：V 为聚氯乙烯护套，Q 为铅套，Y 为聚乙烯护套，P 为编织屏蔽;后面两位数字中的第一位中的2 为钢带铠装、3 为细圆钢丝铠装，第二位中的2 为聚氯乙烯外护层、3 为聚乙烯外护层，铜芯符号省略。

仪表电缆(1)仪

表用电缆：

如YVV、YVVP 等，适用于仪表、仪器及其他电气设备中的信号传输及控制线路。

(2)阻燃型仪表电缆：

如 ZRC-YVVP、ZRC-YYJVP、ZRC-YEVP 等，阻燃仪表电缆具有防干扰性能高，电气性能稳定，能可靠地传送交流300V 及以下的数字信号和模拟信号，兼有阻燃等特点，所以此类电缆广泛应用于检测和控制用计算机系统或自动化控制装置上。敷设时环境温度不低于0℃，弯曲半径不小于电缆外径的10 倍的阻燃场所。

(3)仪表用控制电缆：

如KJYVP、KJYVPR、KJYVP2 等，适用于交流额定电压450/750V 及以下仪表用控制电缆产品，巡回检测

装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝屏蔽，抗干扰性能优越，常用于计算机测控装置。铜及铜合金

1.纯铜(1)纯铜常称紫铜，主要用于制作电导体及配制合金。纯铜、铜合金的导电、导热性很好，对

大气和水

的抗蚀能力很高。铜是抗磁性物质。(2)根据杂质含量的不同，工业纯铜牌号分为四种：T1、T2、T3、T4.

编号越大，纯度越低。T1 主要用

于导电材料和配高纯度合金;T2 主要用于电力输送用导电材料，制作电线、电缆等;T3、T4 主要用于电机、电工器材、电气开关、垫圈、铆钉、油管等。

2.铜合金铜中加入合金元素后，可获得较高的强度和硬度，同时保持纯铜的某些优良性能。分黄铜、青铜

和白铜

三大类。

黄铜是以锌为主要合金元素的铜合金。白铜是以镍为主要合金元素的铜合金。主要用于制造船舶仪器零件、化工机械零件及医疗器械等。锰含

量高的锰白铜可制作热电偶丝。输配

电线路的施工要求电气装置安装

工程施工技术输配电线路的施工

要求电气线路施工前的技术准备

包括：

图纸会审;编制工程预算;编制电气专业的计划;做好施工所用的机具配置工作;编制电气专业的施工组织

设计;开工前进行技术交底等。

一、室外线路施工方法室外线路的形式有输送电力的高压架空线路、配电用的低压架空线路以及直埋电缆、

电缆沟和电缆隧道

内电缆、保护管内电缆等。

(一)35KV 以下架空电力线路施工1.架空电力线路安装程序挖电杆和拉线坑→基础埋设→电杆组合→横担

安装→绝缘子安装→立杆→拉

线安装→导线架设→导线展放→导线的连接→紧线→绝缘子上导线固定和跳线连接。3.电杆上的电气设备安装应牢固可靠，电气连接应接触紧密，不同金属导体连接应有过渡措施，瓷件表

面光洁无裂纹、无破损。

(二)接户线施工

1.低压架空进户管宜采用镀锌钢管，其管口应装有防水弯头。入户处螺栓固定式横担应在建筑外墙装饰

工程结束后安装。同一回路的相线和中性线必须穿在同一进户管内。

配电系统如采用TN-C 或TN-C-S 制，在室外进线处的PEN 线或采用TN-S 系统的PE 线均应进行重复接地。2.接户线架设时，应先绑扎杆上一端，后绑扎进户端。

(三)室外电缆敷设1.对电缆及其附件的外观和电缆结

构进行现场检查。

2.电缆在施放前必须进行绝缘电阻测量、直流耐压及泄漏电流测量、充油电缆的绝缘油试验。

3.直埋电缆敷设要求

(1) 电缆埋设深度距地面不应小于0.7m。

(2) 与其他地下管线交叉时要保持规定的距离,严禁平行敷设在其正上、正下方。

(3) 不应受到化学、动物和人为等其他原因的损坏。

(4) 人工开挖电缆沟时，沟两侧应留置边坡，防止塌方。

(5) 电缆敷设时的弯曲半径不应小于电缆允许弯曲半径。4.电缆接头的制作应按随

成套接头器材提供的制作使用说明书执行。二、室内线路安装

(一)桥架与支架安装1.金属电缆支架必须进行防腐处理。铝合金桥架在钢制支架上固定时，应有防电化学

腐蚀的措施。

2.直线段钢制桥架超过30m、铝制桥架超过15m 时，应留有伸缩缝或伸缩片。

3.电缆支架应安装牢固、横平竖直，各支架的同层横格架应在同一水平上，其高度偏差不大于土5mm，

支架沿走向左右偏差不大于士10mm。

4.电缆桥架转弯处的转弯半径，不应小于该桥架上电缆中的最小允许弯曲半径。

5.长距离电缆桥架每隔30~50m 距离接地一次。

(二)配管及管内穿线

1.穿线钢管不得用电焊或火焊切割，加工为弯管后不应有裂纹和明显的凹瘪现象，管口应无毛刺。

2.电力线路的管内穿线是先穿支线再穿干线。

3.穿线工序为：扫管→穿引线→放线→引线与导线绑扎→管内穿线→做接线头(三)吊车滑接线和移动

电缆安装 1.吊车滑接线安装的一般工序是：测量定位→安装支架→安装绝缘子→滑接线连接架设→滑接

线附属设

施安装→接地和防腐。2.吊车移动电缆的施工程序：安装吊索、滑轨或滑道→安装悬吊装置及软电缆。(四)电气盘柜内二次回路接线

1.用于监视测量表计、控制操作信号、继电保护和自动装置的全部低压回路的接线均为二次回路接线。敷设二次线应在电气柜盘安装完毕，柜内仪表、继电器及其他电器全部装好后进行。敷设前应根据安装接线图的编号和端子的排列顺序布置好导线的排列顺序。

2.二次回路的接线要求：按图施工，接线正确;导线与电气元件间连接应牢固可靠;不得有中间接头;电缆和分列导线的端部应标明其回路编号;配线应整齐、清晰、美观;每个接线端子上的接线宜为一根，最多不超过两根。

3.屏蔽电缆的屏蔽层应予接地;非屏蔽电缆，则其备用芯线应有一根接地。

4.柜内两导体间，导电体与裸露的非带电的导体间的电气距离和爬电距离符合要求。

5.导线与接线端子连接，10mm2及以下的单股导线，在导线端部弯一圆圈接到接线端子上，注意线头的弯曲方向与拧入螺母方向一致。4mm2以上的多股铜线需装接线鼻子，再与接线端子连接。

(五)电动机的接线1.电动机电缆管的管口应在电动机接线盒附近，从管囗到接线盒间的导线应用金属

软管保护。进电动机

的导线应做滴水弯。2.电动机的外壳应可靠接地，接地线应接在电动机指定的标志处。接地线截面通常按电源线截面的1/3

选择，且铜芯线截面不小于1.5mm2。3.电动机的引出线鼻子焊接或压接应牢固，电气接触良好，裸露带电部分的电气间隙应符合规定。三、室内电缆敷设

(一)敷设要点1.不得损坏电缆沟、隧道、竖井、人孔井

的防水层。

2.电缆应从电缆盘的上端引出。

3.用机械敷设时，机械牵引力不得大于电缆允许牵引强度。

4.有防止电缆铠装压扁、电缆绞拧、护层断裂、绝缘破损等机械损伤的措施。

5.黏性油浸绝缘电缆最高点与最低点之间的位差应符合制造厂规定。

6.绝缘电缆切断后，要立即做好防潮密封。

7.并列敷设电缆，有中间接头时应将接头位置错开。明敷电缆的中间接头应用托板托置固定。直埋电缆的中间接头盒外面应有防止机械损伤的保护盒。

8.电缆敷设中应及时整理，做到横平竖直、排列整齐，避免交叉重叠;及时在电缆终端、中间接头、电缆拐弯处、夹层内、隧道及竖井的两端等地方的电缆上装设标志牌。标志牌上应标明：电缆线路的编号、电缆型号、规格与起讫地点。

(二)防火措施在电缆穿过的竖井、墙壁、楼板、进盘孔洞处，用防火堵料密实封

堵; 在电缆沟和隧道内设置阻火墙;

采用阻燃型电缆;设置

报警和灭火装置。四、

母线安装(一)硬母线

安装

1.硬母线的材质必须有出厂试验报告和合格证，且符合设计要求。

2.安装在同一水平面或垂直面上的支持绝缘子、穿墙套管的顶面应在同一平面上。

3.工作电流大于1500A 时，每相母线固定金具或其他支持金具不应构成闭合磁路。

4.母线间或母线与设备端子间的搭接面应接触良好。铜质设备接线端子与铝母线

连接应通过铜铝过渡段。母线与地或栅栏等的净距、母线的冷缩热胀、母线夹的

间隙等应符合设计要求。5.母线通过负荷电流或短路电流时产生发热的胀伸能沿本

身的中心方向自由移动。(二)封闭母线安装

1.封闭母线安装的一般程序封闭母线开箱检查→核对设备位置及支架位置尺寸封闭母线单元段就位→找

正固定→导体连接→外壳

连接→电气试验→封闭母线与设备连接。2.封闭母线不得用裸钢丝绳绑扎起吊，不得任意在地面上拖拉。

3.母线和外壳间应同心，其误差不得超过5mm，相邻段连接的母线及外壳应对准，接合面应密封良好。

4.母线焊接应在母线全部就位并调整合格，绝缘子、电流互感器经试验合格后进行。管道工程的施工程序和要求

金属材料的类型及应用

机电工程常用材料金

属材料的类型及应用

金属材料分为黑色金属和有色金属两大类，广义的黑色金属还包括锰、铬及合金。

一、黑色金属材料

(一) 生铁(碳质量分数>2%的铁碳合金)：炼钢生铁、铸造生铁。

(二) 铸铁 ( 碳质量分数 >2% 的铁碳合金 , 一般为 2.5%~3.5%)：①灰铸铁、白口铸铁; ②普通铸

铁、孕育铸铁。

(三) 钢(碳质量分数≤2%的铁碳合金)。碳素结构钢、合金结构钢、特殊性能低合金高强度钢。按钢用

途分：

①结构钢、②工具钢、③特殊用钢、④专用钢、⑤铸钢、⑥锻钢、⑦热轧钢、⑧冷轧钢

(四) 钢材

1 、型材：在机电工程中，常用的型材主要有圆钢、方钢、扁钢、 H 型钢、角钢、工字钢、T 型钢、

槽钢、钢轨等。

例如，电站锅炉钢架的立柱通常采用宽翼缘 H 型钢(HK300b)。再例，大型角钢广泛用于厂房、铁路、

交通、桥梁、车辆船舶等大型结构件。

2、板材：按其厚度可分为厚板、中板和薄板。其中冷轧板只有薄板。中、低压锅

炉的汽包材料：专用的锅炉碳素钢高压锅炉的汽包材料：低合金钢制造

3、管材：例如，锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管，但过热器

和再热器使用的无缝钢管根据不同壁温，通常采用 15CrMo 或 12CrMoV 等型钢。

4、钢制品：在机电工程中，常用的钢制品主要由焊条、管件、阀门等。二、有色

金属

铝及铝合金：工业纯铝密度小，具有良好的导电性和导热性，塑性好，但强度、硬度低，耐磨性差，可进行

各种冷、热加工。铝合金分为变形铝合金、铸造铝合金。

铜及铜合金：工业纯铜密度为 8.96g/cm3，具有良好的导电性、导热性以及优良的焊接性能，纯铜强度不高，硬度较低，塑性好。

在纯铜中加入合金元素制成铜合金，除了保持纯铜的优良特性外，还具有较高的强度，主要品种有黄铜、青

铜、白铜。

钛及钛合金(飞机外壳、眼镜架等) ：纯钛的强度低，但比强度高，塑性及低温韧性好，耐腐蚀性好。

随着钛的纯度降低，强度升高，塑性大大降低。在纯钛中加入合金元素对其性能进行改善和强化形成

钛合金，其强度、耐热性、耐腐蚀性可得到很大提高。镁及镁合金：纯镁强度不高，室温塑性低，耐腐蚀性差，易氧化，可用作还原剂。镁合金可分为变形镁

合金、铸造镁合金，用于飞机、宇航结构件和高气密零部件。镍及镍合金(电镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一

层极薄的钝化膜，能抵抗大气、碱和某些酸的腐蚀)纯镍是银白色的金属，强度较高，塑性好，导热性差，电阻大。镍表面在有机介质溶液中会形成钝化膜保护层而有极强的耐腐蚀性，特别是耐海水腐蚀

能力突出。镍合金是在镍中加入铜、铬、钼等而形成的，耐高温，耐酸碱腐蚀。

电器材料的类型及应用

一、电线电缆

(一) 仪表电缆

(1) 仪表用电缆：如 YVV、YVVP 等

(2) 阻燃性仪表电缆：如 ZRC-YVVP 、ZRC-YYZVP 、ZRC-YEVP 等，阻燃仪表电缆具有防干扰性能高，电气性

能稳定，能可靠地传送交流 300V 及以下的数字信号和模拟信号，兼有阻燃等特点。

(3) 仪表用控制电缆：常用语计算机测控装置

(二) 电气装备电线、电缆1、裸导线：按结构可分为

圆单线、裸绞线和型线等。

2、绝缘导线：固定敷设绝缘线，绝缘软电线，安装电线。

3、电力电缆：油浸纸绝缘电缆，塑料绝缘电缆，橡胶绝缘电缆

(三) 控制电线电缆

绝缘材料无机绝缘材料：有云母、石棉、大理石、瓷器、玻璃和

硫磺等。主要用作电机和电器绕组绝缘、开关的底板和绝缘

子等。

有机绝缘材料：有矿物油、虫胶、树脂等。用于制作绝缘漆、绕组和导线的被覆绝缘物等混合绝缘材

料：由无机绝缘材料和有机绝缘材料经加工后制成各种成型绝缘材料主要用作电器的底座、

外科等。

电线：

BLX、BLV 型：铝芯，重量轻，架空线路尤其是长途输电线路。

BX、BV 型：铜芯，聚氯乙烯绝缘电线，一般家庭和办公室照明通常采用。

RV 型：铜芯软线，柔性连接的可动部位，电焊机至焊钳的连线。

BVV 型：多芯的平形或圆形塑料护套，可用在电气设备内配线，较多地出现在家用电器内的固定接线，RVV，为铜芯塑料绝缘塑料护套多芯软线。

电缆：

VLV、VV 型：不能受机械外力，适用于室内、隧道内及管道内敷设。

VLV22、VV22 型：能受机械外力，但不能承受大的，可敷设在地下。

VLV32、VV32 型：能受机械外力，且能承受大的，可敷设在竖井内、高层建筑的电缆竖井内，且适用于潮湿场所。

YFLV、YJV 型：高压电力电缆，随着下标的变化与前述各型电缆相同，说明可敷设的场所。

KVV 型：室内各种敷设方式的控制电路中。
