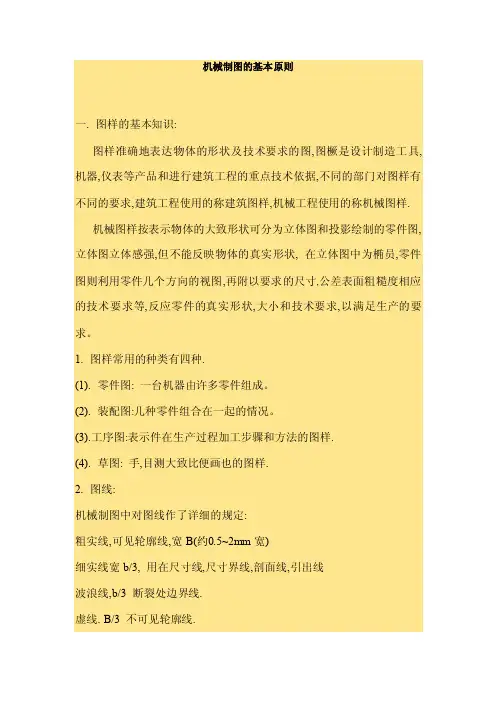

机械制图的基本原则

一. 图样的基本知识:

图样准确地表达物体的形状及技术要求的图,图橛是设计制造工具,机器,仪表等产品和进行建筑工程的重点技术依据,不同的部门对图样有不同的要求,建筑工程使用的称建筑图样,机械工程使用的称机械图样.

机械图样按表示物体的大致形状可分为立体图和投影绘制的零件图,立体图立体感强,但不能反映物体的真实形状, 在立体图中为椭员,零件图则利用零件几个方向的视图,再附以要求的尺寸,公差表面粗糙度相应的技术要求等,反应零件的真实形状,大小和技术要求,以满足生产的要求。

1. 图样常用的种类有四种.

(1). 零件图: 一台机器由许多零件组成。

(2). 装配图:几种零件组合在一起的情况。

(3).工序图:表示件在生产过程加工步骤和方法的图样.

(4). 草图: 手,目测大致比便画也的图样.

2. 图线:

机械制图中对图线作了详细的规定:

粗实线,可见轮廓线,宽B(约0.5~2mm宽)

细实线宽b/3, 用在尺寸线,尺寸界线,剖面线,引出线

波浪线,b/3 断裂处边界线.

虚线. B/3 不可见轮廓线.

粗点划线,有特殊要求的线.

3. 三视图知识:

三视图按看图的视角不同可分为第一角三视图和第三角三视图.(在前苏联,中国,区欧等国使用前苏联标准,使用第一角法,欧美台湾等使用第三角法)如(附图四)因晟铭使用第三角法,若无特别说明,举例皆是第三角法,三视图按视角的方向分前视图,后视图,右视图,上视图,右视图.表达一个零件一般需要前视图,上视图,左视图,合称为三面视图.简称三视图.

看图样尺寸初步知识:

(1) 主. 俯视图长对正(即长度方向相等)

主, 左视图高平齐,

俯.左视图宽相等.

(2)图样尺寸mm为单位,采用其它单位要注明.

(3) 图样中标注尺寸为最后完工尺,否则另加说明.

(4) 机件的每一个尺寸一般只标一次.

尺寸一般包含尺寸界线,尺寸线,箭头和尺寸四要素,坐标标注一般无尺寸线和箭头.

图样大小的规定:

图样幅面一般分为: A0 841*1189 A1 594*841 A2 420*594

A4 297*420 A5 148*210

手写汉字一般采用仿宋体.

二. 几何作用:

作图方法一般分手工绘图和计算机绘图.

手工绘图: 是用图板,丁字尺,三角板,圆规,分规,曲线板,铅笔,等绘制图形.

计算机绘图: 是用计算机绘图软件在计算机中绘制图形.

三. 投影作用:

按照横平.竖齐.由观察者完成视图:

投影的概念: 投影法,一组射线通过物体射向预定平面上得到图形的方法,机械视图一般采用平行投影法.

投影是点: 其空间必定是点或线.

投影是线: 其空间必定是线或面.

投影是面: 其空间必定是面或实体.

四. 零件常用表达方法:

零件常用有主视图,俯视图,左视图来表达,但对于较复杂的形状,必须附以其它视图才能将零件表达清楚,针对零件的形状特点,视图可采用基本视图,局部视图和旋转视图:

1.基本视图包括主视图,右视图,左视图,后视图,俯视图,仰视图. 俯视图长对正,主视图与左视图,右视图高平齐,俯视图与左视图,右视图,仰视图宽相等.

2.斜视图: 零件向不平行于任何基本投影面的平面投影所得的视图.

旋转视图: 将零件的倾斜部分旋转到与某一基本投影面平行后,再向该投影面投影所得到的视图.

局部视图: 将零件的某一部分向基本投影面投影,所得到的视图.

剖视图: 假想用剖切平面剖开零件,将外在观察者和割切面之间部分移

去,将其余部分向投影面投影所得到图形.常用的剖视图方法有全剖视图,半剖视图,阶梯剖视图.

其它表达方法:

(1)局部放大法:

(2)简化画法:

五. 零件图概述:

1.零件工作图(简称零件图)是指接指导和检验零件的图样,一张零件图,一般应包括下列内容:

一组表达零件形状的图形: 用必要的视图,剖视面及其它规定画法,正确,完整,清晰表达零件各部分结构内外形状.

2.一套正确,完整,清晰,合理的尺寸或电子图文件可满足零件制造和检验时全部需要.

3.必要的技术要求,例如尺寸公差,热处理等等.

填写完整的标题栏: 其中包括零件的名称,图号,数量,材料,图样比例,图样的设计者,绘图人,审核人等内容.( 此可找工程部一图纸说明)

零件图上术要求:

(1)公差与配合:

尺寸公差: 保证规格零件互换性,对有关尺寸规定的允许变动范围.

配合: 相互结合的二个零件轴和孔的公差带之间的关系,配合有三种类型,间隙配合,过盈配合,过渡配合.

(2)形状和位置公差:

经过加工的零件表面,不但有尺寸误差,还会有形状和位置误差,这些误差

都会影响零件的装配.

(3)表面光洁度,评定加工表面的光滑程度.

六. 还有一些轴,齿轮画法,基轴制基孔制基本偏差的选用就不作介绍了.
