化工车间的组成

➢有时因受建设场地的限制或者为了节约用地，也有设计成多 层的。
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析 （Hale Waihona Puke Baidu）车间厂房布置
➢对于为新产品生产而设计的厂房，由于在生产 过程中对于工艺路线还需不断地改进、完善，所 以一般都设计一个高单层厂房，用钢操作平台代 替钢筋混凝土操作平台或多层厂房楼板以适应工 艺流程的需要。
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析 （三）车间布置设计的内容
➢也就是说，确定各个设备在车间平面与立面上的位置；确定场
地与建、构筑物的尺寸；确定管道、电气仪表管线、采暖通风
管道的走向和位置。具体地说，它主要包括：
(1)确定各个工艺设备在车间平面和立面的位置。
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析 （二）进行车间布置设计的基本条件
2、车间内部情况
熟悉工艺流程 了解设备
➢掌握设备基础资料（如设备一览表等）
➢进一步了解各类设备的安装、检修要求及操作情况
➢物料流动及数量
➢能量消耗
➢深入了解水、电、汽等公用工程对厂房的要求，如配电室要 求干燥，不宜放在潮湿车间楼下。
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析 （四）车间厂房布置
根据设备布置要求，确定厂房的柱网布置。同时要尽可能符
合建筑模数的要求， 一般多层厂房采用6×6(m)的柱网。如
果柱网的跨度因生产及设备要求必须加大时，一般应不超过
12m。
多层厂房的总宽度，由于受到自然采光和通风的限制，一般
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析
（三）车间布置设计的内容
1、厂房布置
厂房布置是对整个车间各工段、各设施在车间场地范围 内，按照它们在生产中和生活中所起的作用进行合理的平 面和立面布置。
2、设备布置 设备布置是根据生产流程情况及各种有关因素，把各种 工艺设备在一定的区域内进行排列。在设备布置中又分为 初步设计和施工图设计两个阶段，每一个设计阶段均要求 平面和剖面布置。

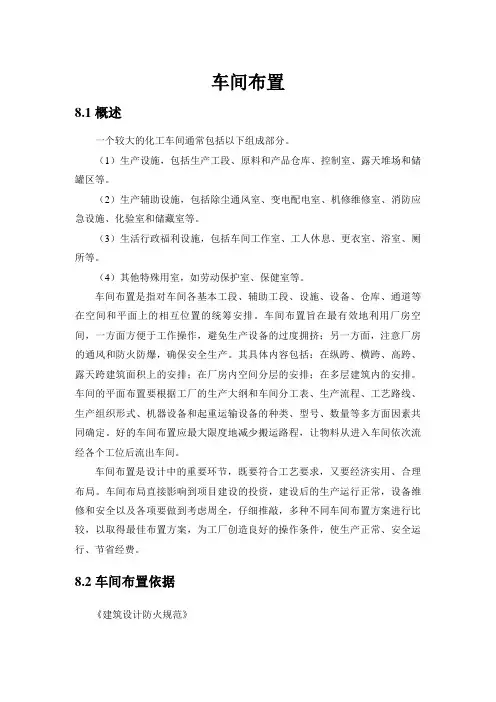

一个较大的化工车间（装置）通常包括下列组成:
➢ 生产设施 包括生产工段﹑原料和产品仓库、控制室、露
天堆场或贮罐区等。
➢ 生产辅助设施 包括除尘通风室﹑变电配电室﹑机修仪修
室﹑化验室和贮藏室等。
➢ 生活行政设施 包车间办公室﹑工人休息、更衣室﹑ 浴
室﹑厕所等
➢ 其它特殊用室 如劳动保护室﹑保健室等
应不超过24m。单层厂房的总宽度，一般不超过30m。常
用的厂房跨度一般有6m、9m、12m、15m、18m、24m、
30m等。
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析 （四）车间厂房布置
3、厂房的立体布置 厂房的立面有单层、多层或单层与多层相结合的形式，主要 根据生产工艺特点决定，另外也要满足建筑上采光、通风等各 方面的要求。 厂房立面也同平面一样，应力求简单，要充分利用建筑物的 空间，符合经济合理及便于施工的原则。 厂房每层高度主要取决于设备的高低，安装的位置，安全等 条件。一般生产厂房每层高度4～6m。最低层高不宜低于 3.2m。由地面到顶棚凸出构件底面的高度(净空高度)，不得低 于2～6m。
(2)确定某些在工艺流程图中一般不予表达的辅助设备或公用设
备的位置。
(3)确定供安装、操作与维修所用的通道系统的位置与尺寸。
(4)在上述各项的基础上确定建筑物与场地的尺寸。
(5)其它。

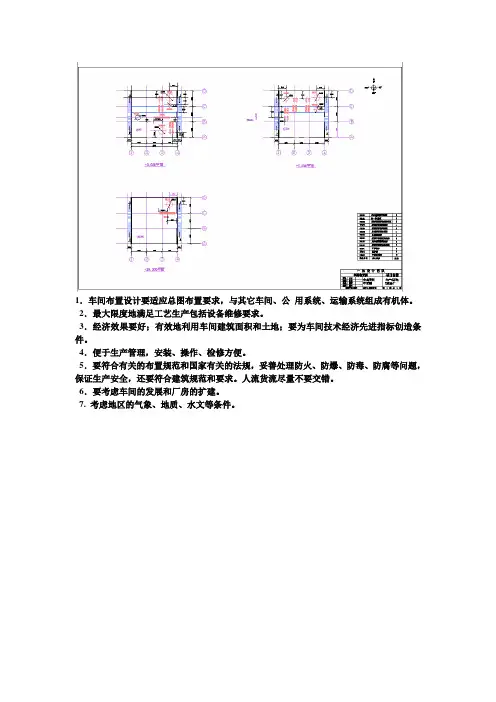

设备布置的最终结果表现是设备布置图
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析 （四）车间厂房布置
➢化工厂厂房可根据工艺流程的需要设计成单层、多层或单层 与多层相结合的形式。
➢一般来说单层厂房利用率较高，建设费用也低，因此除了工 艺流程的需要必须设计为多层外，工程设计中一般多采用单层。
（四）车间厂房布置 1、厂房的整体布置
依据：生产规模和生产特点以及厂区面积﹑厂区地形﹑ 地质等条件考虑厂房一整体布置
➢采用分离式或集中式，亦即将车间各工段及辅助车间分 散在单独的厂房内或集中合并在一个厂房内。
➢一般地说，凡生产规模较大，车间各工段生产特点有显 著差异(如防火等级等)，厂区面积较大，山区等情况下， 可适当采用分离式。
§5-3车间布置解析
三、车间布置解析
（一）化工车间的组成 （二）进行布置设计的基本条件 （三）车间布置设计的内容 （四）车间厂房布置 （五）设备布置的原则 （六）设备布置设计的方法与步骤
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析
（一）化工车间组成
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析
（二）进行布置设计的基本条件
1、车间外部条件 ⑴该车间在总图中所占的位置及周围设施情况 ，特别是与本 车间有关的车间、工段、部门在总图上的位置等
⑵车间所在的地形条件和周围环境 ➢了解本车间所在地的地形开阔程度，以便考虑厂房的平面及立 面布局 ➢了解车间所在地的水文地质情况，如地下水的流向、地耐力等
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析 （四）车间厂房布置
➢反之，凡生产规模较小，车间各工段联系频 繁，生产特点无显著差异，厂区面积较小，厂 区地势平坦者，可适当采用集中式。必须根据 车间外部条件和车间内部条件，全面考虑车间 各厂房和各建筑物相对位置和布局。
化工工艺设计(Chemical Process Design)
西南科技大学
§5-3车间布置解析 （四）车间厂房布置
2、厂房的平面布置
旨在确定厂房的面积和柱网布置（跨度、柱距） ➢厂房的轮廓在平面上有:长方形﹑L型﹑T型﹑U型等 ➢其中以长方形最常采用。这是由于长方形厂房便于总平面 图的布置，节约用地，有利于设备排列，便于设备管理， 缩短管道安装，便于安排交通和出入口，有较多可供自然 采光和通风的墙面。
