建筑制图深度规定
建筑专业制图深度规定

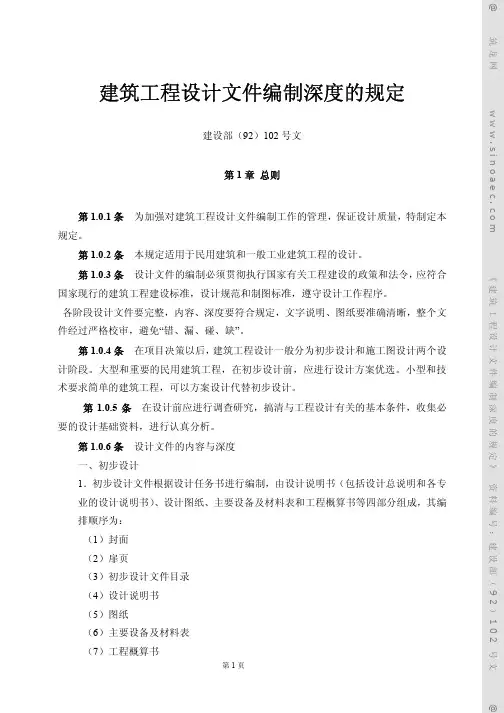

1 总则
1.0.1 为加强对建筑工程设计文件编制工作的管理，保证各阶段设计文件的质量和完整性，特制定本规定。
1.0.2 各阶段设计文件编制深度应按以下原则进行（具体应执行第2、3、4章条款）：
1 方案设计文件，应满足编制初步设计文件的需要；注：对于投标方案，设计文件深度应满足标书要求；若标书无明确要求，设计文件深度可参照本规定的有关条款。
2 初步设计文件，应满足编制施工图设计文件的需要。
3 施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。对于将项目分别发包给几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应当满足各承包或分包单位设计的需要。
1.0.3 在设计中宜因地制宜正确选用国家、行业和地方建筑标准设计，并在设计文件的图纸目录或施工图设计说明中注明被应用图集的名称。重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。
1.0.4 当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和设计合同的要求。
1.0.5 注意索引编号与节点编号相符，一般水平尺寸应与轴线发生关系，垂直尺寸应与各层标高发生关系，所有尺寸与标高应与立面图、剖面图相呼应。
1.0.6 一般情况下禁止标注尺寸与图面尺寸不一致。若因尺寸太大，在图面上放不下时，导致标注尺寸与实际图面尺寸不一致时，需作文字说明.
1.0.7 总平面指北针需用带风玫瑰图的指北针.
1.0.8 墙体及楼板图例。
1）比例大于1:50的平面及剖面图，应画出抹灰层与楼地面，屋面的面层线以及各种材料图例。（材料图例见房屋建筑统一制图标准）
2）比例等于1:50的平面及剖面图，抹灰层的面层线及材料图例可以根据需要表示。
3）比例小于1:50的平面图及剖面图，只表示墙体，楼板和其他构件本身的面层线，图例用简化图例（钢筋混凝土填灰，其余留白）
2 方案设计
2.1 一般要求
2.1.1 方案设计文件
1 设计说明书，包括各专业设计说明以及投资估算等内容；
2 总平面图以及建筑设计图纸
3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。
2.1.2 方案设计文件的编排顺序
1 封面：写明项目名称、编制单位、编制年月；
2 扉页：写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员签署或授权盖章；
3 设计文件目录；
4 设计说明书；
5 设计图纸。
2.2 设计说明书
2.3 设计图纸
2.3.1 总平面设计图纸
1 场地的区域位置。
2 场地的范围（用地和建筑物各角点的座标或定位尺寸、用地红线，道路红线，建筑红线）。
3 场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高，水体，不良地质情况等）。
4 场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。
5 拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。
6 指北针或风玫瑰图、比例。
7 根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。
2.3.2 建筑设计图纸
1 平面图应表示的内容
1）平面的总尺寸、开间，进深尺寸或柱网尺寸；
2）各主要使用房间的名称；住宅家具布置；厨房厕所家具布置,小开间住宅，商业或办公用房的室外空调机位布置.
3）结构受力体系中的柱网、承重墙位置；
4）各楼层地面标高、屋面标高、首层室外环境与地面标高；
5）室内停车库的停车位和行车线路；
6）底层平面图应标明剖切线位置和编号，并应标示指北针；
7）各层建筑面积，分项功能建筑面积；
8）必要时绘制主要用房的放大平面和室内布置；
9）图纸名称、比例或比例尺。
2 立面图应表示的内容
1）体现建筑造型的特点，选择绘制一、二个有代表性的立面；
2）各主要部位和最高点的标高或主体建筑的总高度；层高尺寸及总高尺寸；
3）当与相邻建筑（或原有建筑）有直接关系时，应绘制相邻或原有建筑的局部立面图；
4）图纸名称、比例或比例尺。
3 剖面图应表示的内容
1）剖面应剖在高度和层数不同、空间关系比较复杂的部位；
2）各层房间名称
3）各层标高及室外地面标高，室外地面至建筑檐口（女儿墙）的总高度,
层高尺寸，总高尺寸；
4）若遇有高度控制时，还应标明最高点的标高；
5）剖面编号、比例或比例尺。
4 表现图（透视图或乌瞰图）方案设计应根据合同约定提供外立面表现图或建筑造型的透视图或鸟瞰图。
2.3.3 图纸部分基本框架
1 方案所需图纸有：
一：总图部分
1）总平面图 1:500
2)竖向布置图 1:500(场地高差在3m以内时可以与总平面合并)
3)绿地布置图 1:500
4）消防示意图 1:500(建筑屋顶轮廓线，道路及坡度标高，消防车道及消防扑救面，消防控制室的位置)
5)综合管网 1:500(由设备专业负责完成)
二：建筑部分(某一单位楼幢)
1)负一层平面图 (钢筋混凝土挡土墙，回填土示意图案，墙体门窗，防火门窗
编号，结构柱位置示意，室内外设计标高，房间名称，车库车位示意，住宅家具布置，室外配景，建筑外侧两道尺寸,主要房间面积，本层面积,防火分区面积)
2)一层平面图 (指北针，剖切符号，与建筑相临的室外道路广场绿化，室内外
标高，墙体门窗，防火门窗编号,结构柱位置示意,房间名称，住宅家具布置，厨房卫生间布置，厨房和暗卫要设置排烟道，室外空调机位设置，建筑外侧两道尺寸,主要房间面积，本层面积,防火分区面积)
3)二到N层平面图(各层标高，基本高差有变化处要独立表示，墙体门窗，防
火门窗编号，下一层的屋面或雨蓬看线，结构柱位置示意,房间名称，住宅家具布置，厨房卫生间布置，厨房和暗卫要设置排烟道，室外空调机位设置，建筑外侧两道尺寸,主要房间面积，本层面积，防火分区面积)
4)屋顶平面图(楼梯间出屋面的墙体门窗，屋面室内外标高，屋顶花园配景，
女儿墙，坡屋顶轮廓线,屋面转折线及填充图案,本层面积)
5)立面图(主要面的正立面和背立面,层高尺寸，总高尺寸，标高)
6)剖面图(楼板，屋面板，钢筋混凝土墙等构件需填充灰度，填充墙体用双粗
实线表示，地坪线用粗实线，其余看线用细线，房间名称，层高尺寸，总高尺寸，标高)
3 初步设计
3.1 一般要求
3.1.1 初步设计文件
1 设计说明书，包括设计总说明，各专业设计说明。
2 有关专业的设计图纸。
3 工程概算书。
注：初步设计文件应包括主要设备或材料表，主要设备或材料表可附在说明书中，或附在设计图纸中，或单独成册。
3.1.2 初步设计文件的编排顺序
1 封面：写明项目名称、编制单位，编制年月。
2 扉页：写明编制单位法定代表人。技术总负责人，项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。
3 设计文件目录。
4 设计说明书。
5 设计图纸（可另单独成册）。
6 概算书（可另单独成册）。
注: 1对于规模较大、设计文件较多的项目，设计说明书和设计图纸可按专业成册；
2另外单独成册的设计图纸应有图纸总封面和图纸目录；图纸总封面的要求见4.1.2条。
3 各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。
3.2 设计总说明
另见专篇
3.3 总平面图
3.3.1 设计图纸
1 区域位置图（根据需要绘制）。
2 总平面图
1）保留的地形和地物；
2）测量坐标网，坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界线；
3）场地四邻原有及规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称，层数、建筑间距，出入口位置；
4）建筑物，构筑物的位置（人防工程、地下车库、油库、贮水池等隐蔽工程用虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数；
5）道路、广场的主要坐标（或定位尺寸），停车场及停车位、消防车道及高层建筑消防扑救场地的布置，必要时加绘交通流线示意；
6）绿化、景观及休闲设施的布置示意；
7）指北针或风玫瑰图；
8）主要技术经济指标表，分层面积明细表，套型面积表，该表也可列于设计说明内；
9）说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期，坐标及高程系统名称（如为场地建筑坐标网时，应说明其与测量坐标网的换算关系），补充图例及其他必要的说明等。
3 竖向布置图
1）场地范围的测量坐标值（或注尺寸）；
2）场地四邻的道路、地面、水面，及其关键性标高；
3）保留的地形、地物；
4）建筑物、构筑物的名称（或编号）、主要建筑物和构筑物的室内外设计标高；
5）主要道路、广场的起点，变坡点、转折点和终点的设计标高，以及场地的控制性标高；
6）用箭头或等高线表示地面坡向，并表示出护坡、挡土墙、排水沟等；
7）指北针； 8）注明：尺寸单位、比例、补充图例；
9）本图可视工程的具体情况与总平面图合并； 10）根据需要利用竖向布置图绘制土方图及计算初平土方工程量。
3.4 建筑
3.4.1 初步设计阶段，建筑专业设计文件应包括设计说明书和设计图纸。
3.4.2 设计图纸
1 平面图
1）标明承重结构的轴线，轴线编号，定位尺寸,开间进深尺寸和总尺寸；
2）绘出主要结构和建筑构配件，如非承重墙、壁柱、门窗（幕墙）、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层，平台、阳台、雨篷、屋顶、台阶、坡道、散水明沟等的位置；当围护结构为幕墙时，应标明幕墙与主体结构的定位关系；
3）室内外空调机位布置，屋面和阳台排水坡度坡向；
4）表示主要建筑设备的位置，如水池、卫生器具等与设备专业有关的设备的位置；
5）表示建筑平面或空间的防火分区和防火分区分隔位置和面积，宜单独成图，标明防火门窗及人防门编号；
6）标明室内、外地面设计标高及地上、地下各层楼地面标高；
7）标明指北针（画在底层平面）；
8）在首层平面或者各层平面上标明剖切线及编号；
9）绘出有特殊要求或标准的厅、室的室内布置，如家具的布置等；也可根据需要选择绘制标准层、标准单元或标准间的放大平面图及室内布置图；
10）列出各类建筑设计规范要求计算的技术经济指标（也可在说明中列出）。
11）标明图纸名称，比例。
2 立面图,绘制四个方向的立面，立面图上应标明：
1）两端的轴线和编号；
2）立面外轮廓及主要结构和建筑部件的可见部分，如门窗（幕墙）、雨逢、檐口（女儿墙）、屋顶，平台、栏杆、坡道、台阶和主要装饰线脚等；
3）平、剖面未能表示的屋顶、及屋顶高耸物、檐口（女儿墙）、室外地面、等主要标高或高度；
4）主要的立面材质和颜色示意
5）图纸名称、比例。
3 剖面图剖面应剖在层高、层数不同、内外空间比较复杂的部位（如中庭与邻近的楼层或错层部位），剖面图应准确、清楚的标示出剖到或看到的各相关部分内容，并应表示：
1）主要内、外承重墙、柱的轴线，轴线编号；
2）主要结构和建筑构造部件，如：地面、楼板，屋顶、檐口、女儿墙、吊顶、梁、柱，内外门窗、天窗、楼梯、电梯、平台、雨逢、阳台、地沟、地坑、台阶、坡道等；
3）各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之间尺寸及其他必需的尺寸等；
4）各房间的名称
5）图纸名称、比例。
4 对于紧邻的原有建筑，应绘出其局部的平、立、剖面。
3.4.3 图纸部分基本框架
1 初步设计所需图纸有：
一：总图部分
1）总平面图 1:500
2)竖向布置图 1:500(场地高差在3m以内时可以与总平面合并)
3)绿地布置图 1:500
4）消防示意图 1:500 (建筑屋顶轮廓线，道路及坡度标高，消防车道及消防扑救面,消防控制室的位置)
5)综合管网 1:500(由设备专业负责完成)
二：建筑部分(某一单位楼幢)
1)负一层平面图1:100 (钢筋混凝土挡土墙，回填土示意图案，墙体门窗，门
窗编号，防火门编号，人防门编号，比较准确大小的结构柱，室内外排水沟，排水坡度坡向，室内外设计标高，房间名称，车库车位及行车路线示意，住宅家具布置，建筑外侧两道尺寸及轴线轴号,内部墙体定位,主要房间面积，本层面积，防火分区示意及面积,车库车位数量)
o 消防栓位置
2)一层平面图 1:100 (指北针，剖切符号，与建筑相临的室外道路广场，室内
外标高，室外散水明沟,墙体门窗，门窗编号,防火门编号，比较准确大小的结构柱,房间名称，住宅家具布置，阳台排水，厨房卫生间布置，厨房和暗卫要设置排烟道，应有冰箱、洗衣机、洗菜池和灶具的布置，室外空调机位设置，建筑外侧两道尺寸,主要房间的开间尺寸，轴线轴号,主要房间面积，本层面积)
o 消防栓位置
3)二到N层平面图 1:100 (各层标高，基本高差有变化处要独立表示，墙体门
窗，门窗编号，防火门窗编号，下一层的屋面或雨蓬看线，阳台排水，露台排水，比较准确大小的结构柱,房间名称，住宅家具布置，厨房卫生间布置，厨房和暗卫要设置排烟道，应有冰箱，洗衣机，洗菜池和灶具的布置，室外空调机位设置，建筑外侧两道尺寸,主要房间的开间尺寸，轴线轴号，主要房间面积，本层面积)
o 消防栓位置
4)屋顶平面图1:100 (楼梯间出屋面的墙体门窗，防火门窗编号，屋面室内外
标高，屋顶排水，屋面雨水口，女儿墙，坡屋顶轮廓线,屋面转折线，不要填充，建筑外侧两道尺寸，轴线轴号，本层面积)
5)立面图1:100 (四个方向的立面,两端轴线，展开立面加转折线，轴线分段表
示，层高尺寸，总高尺寸，标高, 立面颜色和材质的表达)
6)剖面图1:100 (楼板，屋面板，钢筋混凝土墙等构件需填充灰度，填充墙体
用双粗实线表示，地坪线用粗实线，其余看线用细线，房间名称，层高尺寸，总高尺寸，标高,墙体轴线及水平尺寸两道,平面有找坡的要画出坡度坡向)
7)门窗表
4 施工图设计
4.1 一般要求

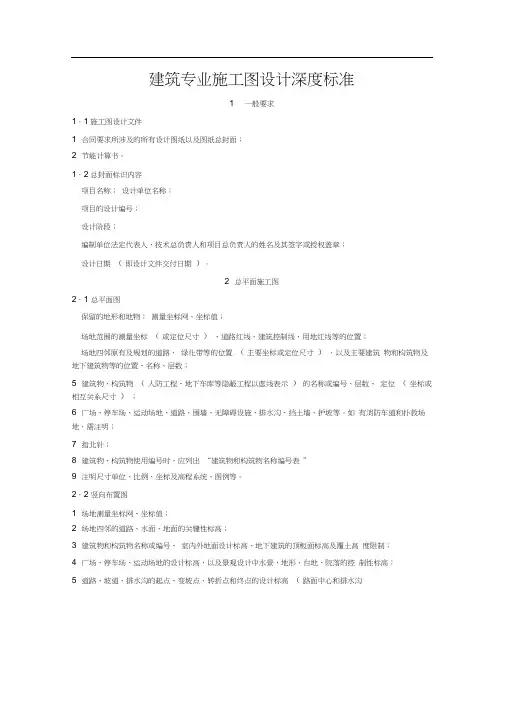

4.1.1 施工图设计文件
1 合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见4.2—4.8节）以及图纸总封面。
4.1.2 总封面应标明以下内容：
1 项目名称；
2 编制单位名称；
3 项目的设计编号；
4 设计阶段；
5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖早；
6 编制年月（即出图年、月）。
顶端
4.2 总平面
4.2.1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
4.2.2 图纸目录应先列新绘制的图纸，后列选用的标准图和重复利用图。
4.2.3 设计说明一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表（此表也可列在总平面图上）。
4.2.4 总平面图
1 保留的地形和地物。
2 测量坐标网、坐标值。
位置。
4 场地四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数，出入口位置。
5 建筑物、构筑物（人防工程，地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。
6 广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙、护坡的定位（坐标或相互关系）尺寸。
7 指北针或风玫瑰图。
8 建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”。
9 注明施工图设计的依据、尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系）、补充图例等。
4.2.5 竖向布置图
1 场地测量坐标网、坐标值。
2 场地四邻的道路，水面、地面的关键性标高。
3 建筑物、构筑物名称或编号，室内外地面设计标高。
4 广场，停车场、运动场地的设计标高。
5 道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟顶及沟底）、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡，必要时标明道路平曲线及竖曲线要素。
6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。
7 用坡向箭头表明地面坡向，当对场地平整要求严格或地形起伏较大时，可用设计等高线表示。
8 指北针或风玫瑰图。
9 注明尺寸单位、比例、补充图例等。
4.2.6 土方图(视需要定)
1 场地四界的施工坐标。
2 设计的建筑物、构筑物位置（用细虚线表示）。
3 20m×20m或40m×40m方格网及其定位，各方格点的原地面标高、设计标高、填挖高度，填区和挖区的分界线，各方格土方量、总土方量。
4 土方工程平衡表
土方工程平衡表土方量 (m3) 序号项目填方挖方说明 1 场地平整 2 市内地坪填土和地下建筑物、构筑物挖土、房屋及构筑物基础 3 道路、管线地沟、排水沟包括路堤填土、路堑和路槽挖土 4 土方损益指土壤经过挖填后的损益数 5 合计 (注：表列项目随工程内容增减。)
4.2.7 管道综合图
1 总平面布置。
置。
3 各管线的平面布置，注明各管线与建筑物、构筑物的距离和管线问距。
4 场外管线接入点的位置。
5 管线密集的地段宜适当增加断面图，表明管线与建筑物、构筑物、绿化之间及管线之间的距离，并注明主要交叉点上下管线的标高或间距。
6 指北针。
4.2.8 绿化及建筑小品布置图。
1 绘出总平面布置。
2 绿地（含水面），人行步道及硬质铺地的定位。
3 建筑小品的位置（坐标或定位尺寸）、设计标高、详图索引。
4 指北针。
5 注明尺寸单位、比例、图例、施工要求等。
4.2.9 详图
道路横断面、路面结构、挡土墙，护坡、排水沟、池壁，广场、运动场地、活动场地，停车场地面等详图。
4.2.10 设计图纸的增减
1 当工程设计内容简单时，竖向布置图可与总平面图合并。
2 当路网复杂时，可增绘道路平面图。
3 土方图和管线综合图可根据设计需要确定是否出图。
4 当绿化或景观环境另行委托设计时，可根据需要绘制绿化及建筑小品的示意性和控制性布置图。
4.2.11 计算书（供内部使用）设计依据、简图、计算公式、计算过程及成果资料均作为技术文件归档。
4.3 建筑
4.3.1 在施工图设计阶段，建筑专业设计文件应包括图纸目录，施工图设计说明、设计图纸、计算书。
4.3.2 图纸目录先列新绘制图纸，后列选用的标准图或重复利用图。
4.3.3 施工图设计说明 1 本子项工程施工图设计的依据性文件、批文和相关规范。
2 项目概况内容一般应包括建筑名称、建设地点、建设单位、建筑面积，建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级，人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数
（包括每套的建筑面积、使用面积，阳台建筑面积。房间的使用面积可在平面图中标注）、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。
3 设计标高本子项的相对标高与总图绝对标高的关系。
4 用料说明和室内外装修
1）墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等的材料和做法，可用文字说明或部分文字说明，部分直接在图上引注或加注索引号；
2）室内装修部分除用文字说明以外亦可用表格形式表达（见表4.3.3—1），在表上填写相应的做法或代号；较复杂或较高级的民用建筑应另行委托室内装修设计；凡属二次装修的部分，可不列装修做法表和进行室内施工图设计，但对原建筑设计、结构和设备设计有较大改动时，应征得原设计单位和设计人员的同意。
室内装修做法表部位名称楼、地面踢脚板墙裙内墙面顶棚备注门厅走廊注：表列项目可增减。
5 对采用新技术、新材料的作法说明及对特殊建筑造型和必要的建筑构造的说明。
6 门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等）、用料、颜色，玻璃、五金件等的设计要求。
7 幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。
8 电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。
9 墙体及楼板预留孔洞需封堵时的封堵方式说明。
10 其它需要说明的问题。
4.3.4 设计图纸
1 平面图
1）承重墙、柱及其定位轴线和轴线编号，内外门窗位置、编号及定位尺寸，门的开启方向，注明房间名称或编号；
2）轴线总尺寸（或外包总尺寸）、轴线间尺寸（柱距，跨度）、门窗洞口尺寸、分段尺寸；
3）墙身厚度（包括承重墙和非承重墙）,墙体定位，柱与壁柱宽、深尺寸（必要时），及其与轴线关系尺寸；
门窗表洞口尺寸(mm),采用非标准图集的门窗应绘制门窗立面图及开启
方式
4）变形缝位置、尺寸及做法索引；
5）主要建筑设备和固定家具的平面位置及相关做法索引，如卫生器具，雨水管、水池、台、橱、柜，隔断等；
6）电梯、自动扶梯及步道（注明规格）、楼梯（爬梯）位置和楼梯上下方向示意和编号索引；
7）主要结构和建筑构造部件的位置、尺寸和做法索引，如中庭、天窗、地沟、地坑、重要设备或设备机座的位置尺寸，各种平台，夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等；
8）楼地面预留孔洞和通气管道、管线竖井、烟囱、垃圾道等位置、尺寸和做法索引，以及墙体（主要为填充墙，承重砌体墙）预留洞的位置、尺寸与标高或高度等；
9）车库的停车位和通行路线；
10）特殊工艺要求的土建配合尺寸；
11）室外地面标高、底层地面标高、各楼层及屋顶标高、地下室各层标高；
12）剖切线位置及编号（一般只注在底层平面或需要剖切的平面位置）；
13）有关平面节点详图或详图索引号；
14）指北针（画在底层平面）；
15）每层建筑平面中防火分区面积和防火分区分隔位置示意（宜单独成图，）；
16）屋面平面应有女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊（分水线）、变形缝、楼梯间、水箱间、电梯间、天窗及挡风板、屋面上人孔，检修梯、室外消防楼梯及其他构筑物，必要的详图索引号、标高等；表述内容单一的屋面可缩小比例绘制；
17）根据工程性质及复杂程度，必要时可选择绘制局部放大平面图；
18）可自由分隔的大开间建筑平面宜绘制平面分隔示例系列，其分隔方案应符合有关标准及规定（分隔示例平面可缩小比例绘制）；
19）建筑平面较长较大时，可分区绘制，但须在各分区平面图适当位置上绘出分区组合示意图，并明显表示本分区部位编号；
20）图纸名称、比例；
21）图纸的省略：如系完全对称平面，对称部分的内部尺寸可省略，对称轴部位用对称符号表示，但轴线号不得省略；楼层平面除轴线间等主要尺寸及轴线编号外，与底层相同的尺寸可省略；楼层标准层可共用同一平面，但需注明层次范围及各层的标高。
2 立面图 1）两端轴线编号，立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号；
2）立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、变形缝，室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等，以及关键控制标高和尺寸的标注，如屋面或女儿墙标高,门窗洞口及装饰构件的标高等；外墙的留洞应注尺寸与标高或高度尺寸（宽×高×深及定位关系尺寸）；
3）屋顶、檐口、女儿墙、窗台以及其他装饰构件、线脚等的标高或高度；
4）各部分装饰用料名称或代号，构造节点详图索引，饰面材料规格及拼贴方式的索引；
5）图纸名称、比例；
6）各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。
3 剖面图
1）剖视位置应选在层高不同、层数不同、内外部空间比较复杂，具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面。
2）墙、柱、轴线和轴线编号；
3）剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地（楼）面、地坑、地沟、各层楼板、夹层、平台，吊顶、屋架、屋顶、出屋顶烟囱、天窗、挡风板、檐口、女儿墙、爬梯、门，窗、楼梯、台阶、坡道、散水、平台、阳台、雨篷、洞口及其他装修等可见的内容；
4）高度尺寸外部尺寸：门、窗，洞口高度、层间高度、室内外高差、女儿墙高度、总高度；内部尺寸：地坑（沟）深度、隔断、内窗、洞口、平台、吊顶等；
5）标高主要结构和建筑构造部件的标高，如地面、楼面（含地下室）、平台、吊顶、屋面板、屋面檐口，女儿墙顶、高出屋面的建筑物、构筑物及其他屋面特殊构件等的标高，室外地面标高；
6）节点构造详图索引号；
7）图纸名称、比例。
4 详图 1）内外墙节点、楼梯，电梯、厨房、卫生间等局部平剖面放大和构造详图；
2）室内外装饰方面的构造，线脚、图案等；
3）特殊的或非标准门、窗、幕墙等应有构造详图。如属另行委托设计加工者，要绘制立面分格图，对开启面积大小和开启方式，与主体结构的连接部位、用料材质、颜色等作出规定；
4）其他凡在平、立、剖面或文字说明中无法交待或交待不清的建筑构配件和建筑构造。
5 对紧邻的原有建筑，应绘出其局部的平、立、剖面，并索引新建筑与原有建筑结合处的详图号。
4.3.5 图纸部分基本框架
1 施工图所需图纸有：
一：总图部分
1）总平面图 1:500
2)竖向布置图 1:500 (场地高差在3m以内时可以与总平面合并)
3)综合管网 1:500 (由设备专业负责完成)
二：建筑部分(某一单位楼幢)
1)负一层平面图1:100 (钢筋混凝土挡土墙，回填土示意图案，墙体门窗，墙
体厚度及其与轴线的关系，墙体楼板留洞及尺寸定位，门槛或门槛线，门窗编号，准确大小的结构柱，室内消防栓及灭火器位置，室内外排水沟及起点埋深，排水坡度坡向，集水坑，室内外设计标高，房间名称，车库车位及行车路线示意，住宅家具布置，建筑外侧三道尺寸及轴线编号,内部尺寸标注，主要房间面积，本层面积，防火分区示意及面积,详图索引号,楼梯及卫生间索引)
o 设备用房设备布置及其与周遍构筑物的净距离,车挡示意,通风专业留洞定位
# 构造柱位置
2)一层平面图 1:100 (指北针，剖切符号，与建筑相临的室外道路广场示意，
室内外标高，室内楼板有不同高差处的标高，室外花池散水明沟坡度坡向起点埋深,墙体门窗，墙体厚度及其与轴线的关系，门槛及门槛线，门窗编号，栏杆扶手，结构柱,室内消防栓及灭火器位置，房间名称，住宅家具布置，阳台排水地漏雨水管，厨房卫生间布置，厨房和暗卫要设置排烟道，应有冰箱、洗衣机、洗菜池和灶具，热水器的布置，厨房卫生间排水坡度和地漏，室内外空调机位设置，墙体楼板预留洞及尺寸定位，建筑外侧三道尺寸及轴线编号,内部构件尺寸，主要房间面积，本层面积,详图索引,楼梯及卫生间索引)
o 配电箱预留洞，风井预留洞, 微波炉，抽油烟机，厨房吊柜的布置
# 空调冷凝水管及污水管位置，上层梁投影线.构造柱位置
3)二到N层平面图 1:100 (各层标高，室内楼板有不同高差处的标高，屋面及
露台标高为结构标高,墙体门窗，墙体厚度及其与轴线的关系，门槛及门槛线，门窗编号，栏杆扶手，下层屋面或雨蓬看线及标高，阳台排水，露台排水，地漏雨水口雨水管，准确大小的结构柱,室内消防栓及灭火器位置，房间名称，住宅家具布置，厨房卫生间布置，厨房和暗卫要设置排烟道，应有冰箱，洗衣机，洗菜池和灶具,热水器的布置，厨房卫生间排水坡度和地漏,室内外空调机位设置，墙体楼板预留洞及尺寸定位，建筑外侧三道尺寸及轴线编号，主要房间面积，本层面积，详图索引,楼梯及卫生间索引)
o 配电箱预留洞，风井预留洞, 微波炉，抽油烟机，厨房吊柜的布置
# 空调冷凝水管,消防管及污水管位置，上层梁投影线.构造柱位置
4)屋顶平面图 1:100 (楼梯间出屋面的墙体门窗，门窗编号，屋面层室内外标
高，室外屋面标高为结构标高,楼板留洞及尺寸定位，门槛及屋面出入口，屋顶排水分水汇水线，屋面雨水口及尺寸定位，女儿墙，坡屋顶轮廓线,屋面转折线，不要填充，建筑外侧三道尺寸，轴线编号，本层面积,详图索引)
5)立面图 1:100 (四个方向的立面,内凹部分局部剖立面，两端轴线，展开立
面加转折线，轴线分段表示，门窗标高尺寸，内部小构件标高及尺寸，层高尺寸，总高尺寸，标高, 立面颜色和材质的表达,立面排砖及大样，墙身索引，局部放大索引)
o 雨水管位置
# 污水管,消防水管位置,门窗编号,
6)剖面图 1:100 (楼板，屋面板，钢筋混凝土墙等构件需填充灰度，填充墙体
用双粗实线表示，地坪线用粗实线，其余看线用细线，房间名称，内部尺寸，门窗洞口标高尺寸，层高尺寸，总高尺寸，标高,墙体轴线及水平尺寸两道,平面有找坡的要画出坡度坡向,墙身及节点索引)
o 门窗洞口上方过梁
# 楼板结构层高度与面层高度按实际分开绘制
7)o 平面单元放大图1:50 (有平面标准单元放大图的组合平面参照初步设计深
度,单元放大图按前1~4条深度执行)
8)厨房平面放大图1:50 (可以合并在平面单元放大图表示,墙体及门窗尺寸定
位，轴线轴号，门窗编号，给水点平面尺寸定位，厨房用具的布置，厨房排烟道的尺寸定位，热水器预留洞，地漏及排水坡度示意，轴线尺寸，外包尺寸，内部构件尺寸，门口有高差处的标高表示)
9)卫生间平面放大图 1:50 (可以合并在平面单元放大图表示，墙体及门窗尺
寸定位，轴线轴号，门窗编号，给水点平面尺寸定位，卫生洁具的布置及定位尺寸，预留排气洞位置，地漏及排水坡度示意，轴线尺寸，外包尺寸，内部构件尺寸，门口有高差处的标高表示，卫生间隔板门做法索引，拖布池做法索引)
10)楼梯平面放大图 1:50（可以合并在平面单元放大图表示，墙体及门窗尺寸
定位，轴线轴号，门窗编号，栏杆扶手，梯段尺寸，梯井尺寸，平台标高，上下步数，剖切符号）
11)楼梯剖面放大图 1:50 (墙体轴线轴号，层高尺寸及标高，门窗洞口尺寸，
总高尺寸及标高，栏杆挡水，栏杆扶手及楼梯防滑条详图索引)
# 楼板结构层高度与面层高度按实际分开绘制
12)局部立面放大图 1:50 (轴线轴号，层高尺寸，标高，小构件尺寸定位，图
案定位，材质颜色，墙身剖切索引)
13)墙身详图及节点详图 1:20 (不同的墙体材料示意，墙体轴线轴号，层高尺
寸，标高，小构件尺寸与层高线和轴线的关系，装饰装修材料示意，抹灰线，附加构件样式尺寸，女儿墙窗台挡水的找坡，压顶配筋，滴水线,节点详图预埋件示意或索引)
o 屋面楼板顶棚和墙体材质示意
14)门窗立面放大图 1:50 (门窗划分及尺寸，开启方式，门窗数量统计，门窗
颜色及材质，玻璃选用)
15)幕墙展开立面图 1:50 (幕墙与层高和轴线的关系，层高尺寸及标高，幕墙
划分，开启方式，颜色及材质，玻璃选用)
建筑制图规定
建筑制图的有关规定 一、基本规定 （1）尺寸单位：一般图形为毫米（mm），总平面图为米（m），并取二位小数。 （2）标高单位：米（m），一般图形应精确至小数点后3位，如±0.000；总平面图精确至小数点后两位，如49.25。 （3）轴线圆的直径不小于8mm亦不大于10mm，字体一律大写。 （4）指北针的圆，其直径为24mm,尾部宽度宜取3mm。 （5）尺寸线的间距以8~10mm为宜。 （6）字体控制高度：说明文字3.5mm,标题文字7mm，数字2.5mm。 （7）详图索引圆为10mm详图圆为14mm，钢筋的编号圆为6mm。 （8）轴线编号，横向轴线用阿拉伯数字编写，纵向轴线编号采用拉丁字母编写，但I、O、Z不得采用。 （9）平面图 1）平面图的长边宜与横式幅面图纸的长边一致。 2）各种平面图应按直接正投影法绘制。 3）建筑平面图应在建筑物的门窗洞口水平剖切俯视（屋顶平面图为屋面以上的俯视），通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。 4）建筑平面图宜注写房间名称或编号。 5）平面较大的建筑物，可分区绘制平面图，但应绘制组合示意图。 6）顶棚平面图如用直接正投影法不易表达清楚，可用镜像投影法绘制，但应在图名后加注“镜像”二字。 （10）立面图 1）各种立面图应按直接正投影法绘制。 2）建筑立面内应包括投影方向可见的建筑外轮廓和建筑构配件、墙面做法及必要的尺寸和标高等。 3）较简单的对称式建筑或对称的构配件等，在不影响构造处理和施工的情况下，立面图可以绘制一半，并在对称轴线处画轴线符号。 4）在建筑物立面图上，相同的门窗、阳台、外檐、构造做法等可在局部重点表示，绘出其完整图形，其余部分可只画轮廓线。 5）有定位轴线的建筑物，宜根据两边定位轴线号编注立面图名称，（如①~②立面图、○A~○F 立面图；无定位轴线的建筑物可按平面图各面的方向确定立面图名称。 （11）剖面图 1）剖面图的剖切部位，应概括图纸用途或设计深度，在平面图上选择能反映处全貌、构造特征以及有代表性的部位剖切。 2）各种剖面图内应包括剖切位置和投影方向可见的建筑构造、构配件以及必要的尺寸标高等。 3）平面图上剖切符号的剖视方向宜向左、向上。 （12）其他规定 1）指北针应放在建筑物主要平面图旁的明显位置上，所指方向与总图一致。 2）零配件详图与构造详图宜按直接正投影法绘制。 3）零配件外形或局部构造的立体图宜画成轴测图。 4）不同比例的平、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：
建筑制图与识图实训小作业1-4部分参考答案
① ⑤ ④ ③ 1500 1800 ② 建筑制图与识图实训 小作业一 1、写出图中指出的图线的名称，以及当b=0.7时的线宽。 2、注出窗立面图的比例。 3、根据所给的比例，注出外墙板长河高的 实际尺寸。 窗立面图 1:50 外墙板立面图 1：60 学号 姓名 得分 教师签字 ⑤ 细实线 0．175 ④ 波浪线 0．175 ③ 中实线 0．35 ② 粗实线 0．7 ① 折断线 0．175 序号 图线名称 线宽
1 1 4、作出下列建筑形体的剖面图与断面图。 （1）作1—1剖面图。 （2）作形体的半剖面图。
（3）补绘1—1剖面图。 （4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图 （6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。 5、简答题 （1）土木工程制图中的图线有几种？其用途有何不同？ 答：通常用的有粗、中、细。被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。 （2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？ 答：起止符号长度通常在2—3mm，采用中粗实线绘制。 （3）图名有何作用？在注写图名时要注意哪些规定？ （4）剖面图与断面图的主要区别是什么？两者又有何联系？ 答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构 （5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？
建筑制图与识图实训 小作业二 一、填空题 1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力 的空间骨架，这种骨架就是 结构 。 2、建筑结构按使用的材料不同，可分为 钢结构 、 木结构 、 混合结构和钢筋混凝土结构 。 3、钢筋混凝土是由钢筋和混凝土两种材料 复合材料。钢筋的特点是 抗拉力、抗压力强度都很高 ，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受 拉力 ，混凝土主要承受 压力 。 4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做 钢筋混凝土结构 。 5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为： 受力筋 、 箍筋 、 架立钢筋 、 分布钢筋 和 构造筋 。 6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。梁、柱的保护层最小厚度为 25mm ，板和墙的保护层厚度为 10~15mm ，且不应小于受力筋的 直径 。 7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括 立面图 、 断面图 、 钢筋详图及钢筋表 。 8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义： 4表示 根数 ； Ф表示 一级钢筋直径符号 ；6表示 钢筋直径 ；@表示 相等中心距符号 ；150表示 相邻钢筋中心距150mm 。 学号 1161001404008 姓名 谢新梅 得分 教师签字
建筑制图与识图练习题与答案
1、以下建筑平面图纸中需要标注指北针的是（）。 B、底层平面图 2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。 C、平法 3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。 D、重合 4、建筑详图的比例范围为（）。 D 、1:1-1:50 5、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下 关系。 C、结构设计 6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。 A、建筑系数 7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补 充以便参照的图样是（）。 B、局部放大图 8、建筑给排水施工图中应画成粗实线的是（）。 C、排水和重力流管线 9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。 B、铅垂 10 、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。 C、列表注写方式 11 、用于绘制晒图底版的图纸是（）。 C、硫酸纸 12 、装饰平面布置图的剖切形式和位置与建筑平面图（）。 B、完全一样 13 、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。 A、细虚线 14 、房屋建筑的平面图通常采用的比例为（）。 B 、 1:100 15 、图纸的大小称为（）。 A、图幅 16 、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。 B、结构施工图
17 、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数 等的图纸称为（）。 C、电气系统图 18 、建筑总平面图观察基地的地貌特征主要依靠阅读（）。 D、等高线 19 、观察以下图例，阅读正确的是（）。 D、自然土壤、砖、钢筋混凝土 20 、建筑平面图中对墙、柱进行轴线编号的作用是（）。 D、定位 21 、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。 B、铅垂剖切面 22 、建筑物宽度方向的墙叫做（）。 B、横墙 23 、建筑施工图特指建筑设计工种在（）阶段的图纸。 D、施工 24 、建筑工程图纸中的标高数据采用的单位是（）。 D、米 25 、详细表现出装饰面连接处的构造，注有详细的尺寸和收口、封边的施工方法的图样是（）。 C、构造节点图 26 、仿宋字的字号表示字的（）。 C、高度 27 、能够满足设备材料采购、非标准设备制作和施工的需要的是（）。 C、施工图 28 、图纸中书写的汉字字高应不小于（）mm。 C 、3.5 29 、消防设计专篇中应对总平面设计中的（）和消防登高面作出要求。 D、防火间距、消防车道 30 、绘图铅笔尾部的“ B或”“ H等”字样表示铅笔的（）。 C、硬度 31 、以下部分在建筑剖面图中用粗线表达的是（）。 B、剖到的墙体 32 、以下不属于建筑图纸作用的是（）。
春学期国家开放大学建筑制图与识图实训小作业 部分参考答案
① ⑤ ④ ③ 1500 1800 ② 1 1 建筑制图与识图实训 小作业一 1、写出图中指出的图线的名称，以及当b=时的 线宽。 2、注出窗立面图的比例。 3、根据所给的比例，注出外墙板长河高的实际尺寸。 窗 立面图 1:50 外墙板立面图 1：60 4、作出下列建筑形体的剖面图与断面图。 （1）作1—1剖面图。 （2）作形体的半剖面图。 （3）补绘1—1剖面图。 （4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。 （5）补绘2-2剖面图 （6）补绘1—1、2—2、3—3断面图。 （7）补画1—1阶梯剖面图。 5、简答题 （1）土木工程制图中的图线有几种其用途有何不同 答：土木工程制图中的图线有6种：（1）实线，用途为可见轮廓线，图例线；（2）虚线，用途为 不可见轮廓线，图例线；（3）单点画线，用途为中心线，对称线；（4）双点画线，用途为假想轮廓线，成型前原始轮廓线；（5）折断线，用途为断开界线；（6）波浪线，用途为断开界线。 （2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题 答：起止符号长度通常在2—3mm ，采用中粗实线绘制。 （3）图名有何作用在注写图名时要注意哪些规定 答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。每个视图都应注出 图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。 （4）剖面图与断面图的主要区别是什么两者又有何联系 答： 剖面图与断面图的区别共有三点：（1）：所表达形体的对象不同：断面图中只画物体被剖开 后的截面投影；而剖面图除了要画出截面的投影，还要画出剖切后物体的剩余部分的投影。（2）：通常，剖面图可采用多个剖切平面；而断面图一般只使用单一剖切平面。（3）：引入剖面图的目的是为了表达物体的内部形状和结构；而画断面图的目的则常用来表达物体中某一局部的断面形状。均表达物体的内部结构。 （5）简化画法意义何在常用的简化画法有几种其使用条件是什么 学 号 姓名 得分 教师签字 ⑤ 细实线 0．175 ④ 波浪线 0．175 ③ 中实线 0．350 ② 粗实线 0．700 ① 折断线 0．175 序号 图线名称 线宽
GBT50104-2001建筑制图标准
中华人民共和国国家标准 建筑制图标准 ＳｔａｎｄａｒｄｆｏｒａｒｃｈｉｔｅｃｔｕｒａｌｄｒａｗｉｎｇｓＧＢ／Ｔ５０１０４—２００１ 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：２００２年３月１日 ２００２北京
目次 １总则…………………………………………………（１）２一般规定…………………………………………………（２）２．１图线………………………………………………（２）２．２比例………………………………………………（４）３图例…………………………………………………（５）３．１构造及配件………………………………………（５）３．２水平及垂直运输装置……………………………（１８）４图样画法…………………………………………………（２１）４．１平面图……………………………………………（２１）４．２立面图……………………………………………（２２）４．３剖面图……………………………………………（２３）４．４其他规定…………………………………………（２４）４．５尺寸标注…………………………………………（２５）本标准用词说明……………………………………………（２７）
１总则 １．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 １．０．２本标准适用于下列制图方式绘制的图样： １手工制图； ２计算机制图。 １．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图； ２原有建筑物、构筑物等的实测图； ３通用设计图、标准设计图。 １．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。 １
建筑制图基础
建筑制图基础 一、制图字体的规定： 国标中，建筑图纸以及图所用说明用的汉字，应采用长仿宋体注明。如图6-1所示 表6-1 长仿宋体字高字宽关系表 二、常用图层的设定 三、常用打印线宽的设定 6-3 常用打印线宽设定 线宽影响图像的精度和认知度。使用粗线是为了强调其特征或注意到图中的一部分。细线部分相对来说。不是很强调的部分。用于立面图中半透明线（Screened Line）可表示不相连的建筑物的立面或存在于基准的建筑物。虚线可传达特殊的信息。墙体的防火区划，延长线（Match Line），被隐藏的部分的标记线，可以通过虚线表示。上表是根据ISO规定的建筑线的种类来手工制图或CAD制图或两样间用的各种线的线宽。上面所举为A0，A1的情况，而像A2或A3这种小图，可将线宽以1/2~2/3的程度缩小来使用。如表6-4所示 ..
四、一般常用线形（Common Line Types） 下面的规则适用于所有畴和任何图形中。如表6-5所示 ⑴指引线在图中起到连接注释、标注、标记的作用。指引线用箭头指向要表示的标示项。指引线应用直线或曲线统一且一贯地绘制。为了避免阅读图时误解的现象，指引线不得相交。指引线从注释的右侧上或左侧上开始。 ⑵剖面线（Break Line）用于表示两个部分间的划分。举例说就是表示连接上下层的停车场的出入口或表示像楼梯之类的倾斜面的平断面的缎面或表示输送管、梯子等太长不能全部被表示或像梯子等这种反复出现的这些详图。但是，详图中表示特征的部分绝对不可以省略。 ..
⑶中心线是表示柱的中心或梁、壁、过道等的中心线。一般用点滑线表示。 ⑷标注线是以定义要标注尺寸的对象的头跟尾的细线（Thin Line）来表示。终止符（Terminator）正确的标在标注线和辅助线的交点处。根据UDS的标准应使用标注线（Tick Line）且要表示方向一致，但是，应根据状况来推断是否采用不同方向的标记（Dot）。 ⑸建筑界限是表示设计师和契约者所契约的围，根据情况有时也表示为施工围。 ⑹延长线（Match Lines）可以用于因为图纸的大小必须分为几图纸来显示的结构部分的两个以上区域之间表示层叠区域的轮廓。延长线不能与柱的中心线、伸缩线重叠。表示划分室空间（Room）,应尽可能更多的表示墙体或楼道的中心线。图中重复的部分应该表示到超出邻接图的区域之间关系延长线（Match Lines）。延长线应绘制到重复的区域为止。延长线不要与图中重要部分重叠，而且要表示在索引图（Key Plan）中的同一个位置。 ⑺虚线是用来表示被别的物体所挡的对象。用于表示开沟部分或窗户上部人防，被上下层遮挡的物体等，是以细短的线来组成。 ⑻以双点滑线组成的土地界限（Property Line）是表示地块（Site）的界限，表示这里是根据建筑界线来划分的合法且许可使用的地皮。 表6-5 常用线形一览表 ..
《建筑识图与构造》(上交大)课后习题与标准答案解析
模块1 建筑制图基本知识 （1）《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规定了所有设计图纸的幅面及图框尺寸，主要有A0、A1、A2、A3、A4等。 （2）尺寸界线应用细实线绘制，与被注长度垂直，其一端离开图样轮廓线不应小于 2mm ，另一端宜超出尺寸线2~3mm 。 （3）常用的图板规格有0号、1号和2号，绘制时应根据图纸幅面的大小来选择图板。 （4）比例尺一般为木制或塑料制成，比例尺的三个棱面刻有6种比例，通常有1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，比例尺上的数字以米（m ）为单位。 （ 5 答：图纸幅面的形式有A0:1189×841 ；A1:841×594； A2:594×420 ；A3:420×297 ；A4:297×210 （单位mm ）。 （ 6 答： 表 图线的线型、宽度及用途 名 称 线 型 线 宽 用 途 实线 粗 b 主要可见轮廓线 中粗 0.7 b 可见轮廓线 中 0.5 b 可见轮廓线、尺寸线、变更云线 细 0.25 b 图例填充线、家具线 虚线 粗 b 见各有关专业制图标准 中粗 0.7 b 不可见轮廓线 中 0.5 b 不可见轮廓线、图例线 细 0.25 b 图例填充线、家具线 单点 长画线 粗 b 见各有关专业制图标准 中 0.5 b 见各有关专业制图标准 细 0.25 b 中心线、对称线、轴线等 双点 长画线 粗 b 见各有关专业制图标准 中 0.5 b 见各有关专业制图标准 细 0.25 b 假想轮廓线、成型前原始轮廓线 折断线 细 0.25 b 断开界线 波浪线 细 0.25 b 断开界线 （7 答：1）在同一张图纸内，相同比例的图样应选用相同的线宽组，同类线应粗细一致。 图框线、标题栏线的宽度要求见下表。 图框线、标题栏线的宽度要求（单位：mm ） 幅面代号 图框线 标题栏外框线 标题栏分格线 A0、A1 b 0.5 b 0.25 b A2、A3、A4 b 0.7 b 0.35 b 2）相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm 。 3）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。其中，虚线的线
《建筑制图与构造基础》测绘实训任务书
建筑系实践性教学资料审批单
《建筑制图与构造测绘》实训大纲 ----适用于建筑设计技术专业2010级 一、制定实训教学大纲的依据 《建筑制图与构造测绘》实训教学大纲是根据湖南城建职业技术学院2006年10月制定的《建筑设计技术专业职业技能综合实训》课程教学大纲的实训教学要求，同时也根据该前正常上课的教学大纲及计划而确定。 二、实训教学课程的性质与任务 测绘实训是制图、构造学习的重要实践环节。制图学习必须与实际相结合才能不断提高图示表达能力、图解能力，进一步提高空间想象力；而构造学习也必须从书本走向现场去体会，形成正确判断识别的能力。为下个学期陆续开设的专业核心课程作好前期的基础技能充实。 四、基本技能要求 通过实训，要求学生能识读和绘制建筑施工图、建筑方案图、建筑透视效果图，并了解平、立、剖面方案设计流程及构造详图设计的内容和方法，掌握查阅和运用构造设计资料的方法，树立正确的工作态度和崇高的专业思想，能熟练地运用制图工具，所绘制的图样应做到投影正确、尺寸齐全、字体工整，图面表达清晰，布图均匀，构造方案合理可行，符合国家有关制图标准，满足建筑方案图、施工图设计深度要求。 （1）考核形式采用考查方式进行，设置为优秀、良好、中、及格、不及格。 （2）成绩的形成以各个阶段的课程作业作为绩点，综合评定形成该课程总成绩。 （3）考勤占成绩的30%，每缺勤课时达到总课时的10%降低一个档次；课堂教学时间内考勤未达到规定学时的40%取消课程成绩，定为重修。 （4）具体评分标准见《建筑制图与构造测绘》考核标准 编订： 日期：2011年6月
《建筑制图与构造测绘》实训任务书 ----适用于建筑设计技术专业2010级 一、实训目的 测绘实训是制图、构造学习的重要实践环节。制图学习必须与实际相结合才能不断提高图示表达能力、图解能力，进一步提高空间想象力；而构造学习也必须从书本走向现场去体会，形成正确判断识别的能力。为下个学期陆续开设的专业核心课程作好前期的基础技能充实。 二、任务要求 1、分组行动测量“学院设计院、行政办公楼、一教学楼、二教学楼、男三栋宿舍”，并整合测量数据；分组给与组员任务分配情况详见下表：以学院设计院测量小组为例 表1学院设计院测量小组构成及任务分配情况 2、个人绘制测量草图； 3、用墨线按“建筑施工图绘制要求”绘制成果图； 4、个人新问题汇总表； 5、进程安排，详见表2： 表2 实训进程安排表 1、采用A1或A2专业制图纸绘制， 2、提交成果一： 学生个人完成，用A1拷贝纸墨线绘制初步测量成果图； 3、提交成果二： 采用A1或A2专业制图纸墨线绘制以下图
建筑制图规定
建筑制图规定 一般原则： ●首先建筑设计图纸中需要表达的最重要的就是准确。准确包括：内容准确和数值准 确。内容中重要的是图纸自身无前后矛盾、遗漏和错误等。 一般公司所进行的大部分设计均是房地产设计，每个业主都希望设计中间的每一图 纸对以后决策具有正确的导向作用。同时建筑图纸的正确表达，也是对建筑师的 必备要求。图纸中错误越少，在业主心目中所受到的尊敬越高，建筑师以后工作就 越容易进行。 ●第二图纸中需要表达的就是清晰、美观。对图纸的使用者包括甲方和其它设计单位 来说，清晰美观的图纸有利于正确理解设计方案 请公司设计的业主对公司均有极高的期望值。他们希望公司的每一张图纸与其他设 计公司相比均具有不同凡响之处。图纸美观与否直接影响业主对建筑师的信任程度 的高低。 ●第三图纸中需要表达的是经济。 建筑方案设计中每一处部件、材料的设计一定要谨慎，一旦出现偏差造成直接经济 损失将是难以估量的。很多业主不是专业出身，对公司具有盲目的信任，或施工图 设计公司责任心不强，这时候方案中遗留的设计问题将再也难以挽回。 ●因此，对每个建筑师、设计师的要求是责任心、素质的加强和提高。 二、制图规定： 1.一般规定： 作为公司提供的图纸以及电子文件中，设计内容、深度、表达方式、线型、图例、文字、尺寸标注等各项均应统一。 2．图层管理； 图层的统一有利于每位建筑师设计制图工作中的协调统一，有利于设计团体工作效率的提高，有利于出图质量的一致性。 平面图图层管理：
立面图层管理： 剖面图层管理：
3．图纸环境： ●0层一般不画图，所有块里的线条放在0层。 ●轴网保留，方案图打印时关闭。 ●面积线及数据保留，打印时关闭。 ●平面图上厨房、卫生间地面作填充时用：net=300 (方格) ●平面图上阳台地面作填充时用ansi31=200(横条 ) ●平面图上露台地面填充时用angle=1200 4．字型、字高： 5．面积表： ●面积表在图纸中的作用是对图纸的补充阐述，应服务于图纸要求，面积表中应清楚 地标明各类面积指标： ●住宅户型面积应包括套内使用面积、建筑面积、阳台面积、实用率； ●公共建筑应包括各层建筑面积、总建筑面积、用地面积 ●设计说明中应明确注明总用地面积、计容积率面积、总建筑面积、占地面积、建筑 面积、容积率、建筑密度、绿化率、地库面积（不计容积率）、配套设施工程面积、车位数、总居住人数、居住户数等。并附有面积统计表、户型分配表。 6．在方案设计其间，平面制作中任何时间段均应清楚地反映出门、窗、空调位、面积表、房间名称及室内家具布置。向建设单位提供设计中间阶段图纸应经一人以上审核。 三、图纸深度： 1．一般规定： 建筑设计图纸设计中应根据“信、达、雅”的基本原则进行表达。设计制图时应图 层管理清晰，并不得有重线、断线等因不良制图习惯造成的CAD图中的垃圾图形、 图块，并应及时用PURGE命令清理文件。 2．制图准备： 文件管理： ●建立目录：为方便其他设计者查找文件，目录应以年份/工程名称/来命名。
《建筑制图跟识图》学习笔记(全)资料精
《建筑制图与识图》导学 学习内容及安排： ： 一．学习内容及安排 1、本课程教材的体系结构： 教材名称： 借用焦永和主编的《工程制图基础》 本学期主要学习该教材的第一章、第二章、第四章、第五章、第六章、第七章、第八章 2、各种媒体在教学中的应用 本借用教材是多种媒体一体化教材，由文字教材、录像教材与教学辅助光盘三部分组成。其中，文字教材是基础，阐述基本理论、基本概念。学习者可根据所学章章前的学习指导，了解学习目的，通过章后的小结总结和融会贯通学过的内容。复习思考题是检验学习效果的必要练习，学习者应认真完成，对学习效果自行评价。 录像教材是针对本课程中的重点与难点及文字教材难以表现的实体和场景录制的。学习者注意两种教材的配合使用，以取得最佳学习效果。 辅助教学光盘提供了典型例题分析和习题答案。 3．文字教材中符号说明 摄象机：表示该小节有录象。 灯泡：为重点提示。 ★ ：知识要点小结。 问号：为复习思考题。 4. 教学安排 本课程课内学时共54学时。学习者可自行安排学习时间，合理地利用各种媒体。学习者应按期完成四次大作业，并记入形成性考核成绩。 推荐的学习方法是： 先阅读教材，看录像，目的学懂知识；通过做习题，巩固所学内容，有不明白的知识点看教学辅助光盘，请教辅导教师，完成作业。 本课程的任务 二．本课程的任务 1. 了解现行房屋建筑制图标准和有关的专业制图标准。 2. 研究投影的基础理论及基本原理，主要是正投影法的基本原理及应用。 3. 掌握绘制和阅读工程图样的基本知识、基本方法和技能。 4. 培养空间想象、空间构思及其分析表达能力。
5. 培养严肃认真的工作态度和耐心细致的工作作风。 第一章制图的基本知识 一．学习要求 1. 掌握制图一般规定：图幅、比例、字体、图线； 2. 掌握单个尺寸的四要素及尺寸的标注标准； 3. 掌握常用的几何作图方法； 4. 了解平面图形的分析（尺寸分析、线段分析）与作图步骤的关系； 5. 了解绘图步骤和方法。 学习要点 二．学习要点 1. 常用几何作图方法； 这方面的知识都是为整个课程实践训练所必须的、法规性质的知识，很繁琐，但每次作业都要用到。这部分知识不需要死记硬背，应在画图时查阅、执行，在作业中巩固、掌握。 2. 熟悉制图一般规定，应特别注意图线画法和尺寸标注方法。 （1）图线画法 1）相互平行的两条线，其间隙不宜小于图内粗线的宽度，且不宜小于0.7mm。 2）虚线、单点长画线、双点长画线的线段长度宜各自相等。 3）虚线与虚线应相交于线段处；虚线不得与实线相连接。单点长画线同虚线。 4）单点或双点长画线端部不应是点。在较小的图形中，单点或双点长画线可用细实线代替。 （2）尺寸标注方法 图样上的尺寸由尺寸线、尺寸界线、起止符号和尺寸数字四部分组成，如图一所示。 图1. 尺寸的组成 图2. 尺寸界限
建筑制图基础实训小作业(2)参考答案
建筑制图基础实训 小作业二 一、填空题 1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力 的空间骨架，这种骨架就是 结构 。 2、建筑结构按使用的材料不同，可分为 钢结构 、 木结构 、 混合结构和钢筋混凝土结构 。 3、钢筋混凝土是由 钢筋和混凝土两种材料组成的一种 复合材料。钢筋的特点是 抗拉力、抗压力强度都很高 ，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受 拉力 ，混凝土主要承受 压力 。 4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做 钢筋混凝框架结构 。 5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为： 受力筋 、 箍筋 、 架立钢筋 、 分布钢筋 和 其他构造筋 。 6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。梁、柱的保护层最小厚度为 25mm ，板和墙的保护层厚度为 10~15mm ，且不应小于受力筋的 直径 。 7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括 立面图、 断面图 、 钢筋详图以及钢筋表 。 8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义： 4表示 钢筋4根 ； Ф表示 I 级钢筋 ；6表示 钢筋直径为6mm ；@表示 相等中心距 ；150表示 相邻钢筋轴线之间的中心距为150mm 。 9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是 弯钩向下或向右 ，底层钢筋的画法是 弯钩向上或向左 。 学号 姓名 得分 教师签字
10、在钢筋混凝土结构图中，钢筋的断面图例是 黑圆点· ，无弯钩钢筋的端部图例是 或 ，无弯钩钢筋的搭接图例是 。 二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面 ① 2φ14 ④ 1φ8 ③ 2φ10 ⑥ φ8@200 ⑤ ② 1φ16 φ8@100 ② 1φ16 ① 2φ14 φ8@200 ⑥ ④ ⑤ 1φ8 φ8@200 ③ ⑦ 2φ8 2φ10 提醒：1-1及2-2断面图中钢筋标注应在两侧标注，因版面问题我这里做的答案标在一侧，同学完成题目时，务必参考课本《土木工程制图》P52页，标注在两侧。
《建筑制图与识图》教学计划(整理)
《建筑制图与识图》教案计划 一.适用专业：中等职业学校《工业与民用建筑》专业 二.授课课时安排：两学期（240学时） 三.课程性质和任务 本课程是工民建专业地一门主干技术基础课.其主要任务是学习制图和识图地基本知识.几何作图方法,进行绘图地基本训练.其中包括绘图工具和仪器地使用与保养方法.国家制图标准(对制图线型.尺寸标注及字体地基本规定) .空间形 体地图示方法；掌握土建工程施工图地识读与绘制地基本方法,掌握建筑构造知识,通过阅读与绘制工程图样地理论和方法地学习,培养学生具有一定地读图能力. 图示能力.空间想像和思维能力以及绘图技能. 四.课程教案目标 （1）研究正投影地理论及其应用； (2)培养绘制和阅读专业图地基本能力； (3)培养空间想象和空间分析能力； (4)掌握建筑构造知识； (5)培养认真负责地工作态度和严谨细致地工作作风. 五.教案内容和要求 1. 投影地基本知识内容： 教案内容：投影地概念及投影法地分类；三面正投影图. 教案要求：掌握投影地基本要素,了解中心投影法与平行投影法地区别； 熟练掌握正投影地概念；了解三面正投影图地形成；掌握三面正投影图地展开. 2. 点.直线.平面地投影 教案内容：点地投影；直线地投影；平面地投影. 教案要求： （1）熟练掌握点地投影规律；掌握点地投影与其坐标地关系；掌握各种点地投影图画法及各种点空间位置地判别；掌握两点地相对位置；掌握重影点地可见性地判别及其作图方法. （2）掌握直线地投影规律；掌握各种直线地投影特性；能熟练地识别和 画出投影面平行线.投影面垂直线和一般位置直线地投影图；掌握直线上点地投影特性和作图方法. （3）掌握平面地投影规律；掌握各种平面地投影特性；能熟练地识别和画出投影面平行面.投影面垂直面和一般位置平面地投影图；掌握平面上取点.取线地作图方法.
建筑制图与建筑构造
课程名称:建筑制图与建筑构造 教师简介：刘丽，女，毕业于天津大学，任教21年，从事装饰材料与构造环境小品设计、居住区环境设计、公共环境（广场的景观）设计、课程任务教学。 课程性质：专业必修 学分：4学分 学时：72课时 课程简介：《建筑制图与建筑构造》是室内设计公共艺术设计专业的一门必修课，重点介绍建筑制图的基本知识，及房屋构造的常用方法，并承担着介绍建筑一般知识的任务，对培养学生的专业和岗位能力具有重要作用。 教学大纲： 一.课程性质和任务：《建筑制图与建筑构造》是室内设计公共艺术设计专业的一门必修课， 其任务是使学生掌握建筑施工所必须的建筑构造，并了解一般建筑设计基本知识，能识读与绘制建筑施工图。 二.课程内容： （一）.绪论 本课程的内容，任务和学习方法以及与其它课程的关系。 建筑的分类。 （二）.民用建筑构造概述 民用建筑的分类和分级：使用性质、规模和数量、层数、结构类型分类；民用建筑的等级。 民用建筑的构造组成；影响构造的主要因素；构造设计的原则。 建筑标准化与建筑模数协调：建筑标准化；建筑模数协调；定位轴线。 （三）.建筑施工图 建筑施工图概述：建筑施工图的编排顺序；建筑施工图的常用图示法和规定； 总平面的绘制； 平面图的绘制； 剖面图的绘制； 立面图的绘制； 节点详图的绘制； （四）.基础与地下室 基础的作用及与地基的关系 基础的埋置深度； 基础的类型与构造：条形基础；独立基础；井格式基础；筏式基础；箱形基础；桩基础；基础构造中常见的处理方法：相邻基础的处理；地沟或管沟穿越基础和处理；沉降缝的处理；地下室防潮与防水：地下室防潮；地下室防水。
（五）墙 墙的类型 墙体的构造设计要求：结构、功能、其它方面的要求 砖墙的构造：砖墙的组砌方式；砖墙的厚度；砖墙的洞口与墙段尺寸；砖墙的细部构造（墙身防潮与勒脚、明沟与散水、窗台、门窗过梁、变形缝、烟道、垃圾道）；墙体抗震措施；空心砖墙；空斗墙 石墙构造：乱石墙、整石墙 隔墙的构造：轻骨架隔墙；块材隔墙；活动隔墙与花格墙 墙面装修：墙面装修类型与作用；外墙面装修；内墙面装修 （六）楼板与楼地面 楼板的类型与要求 现浇砼楼板：肋形楼板；井字楼板；无梁楼板 装配式钢筋砼楼板：板的类型（实心平板、空心板、槽形板、T形板）；板的布置与细部构造（板缝处理、板的搁置与锚固、楼板上立墙的处理） 其它形式的楼板 顶棚的构造（直接抹灰顶棚、吊顶） 楼地面：楼地面的组成与要求；地面的种类；常用楼地面构造；地面细部构造（踢脚板、墙裙、变形缝） 阳台与雨篷：阳台（结构类型、细部构造）雨篷 （七）.门与窗 窗的类型：按材料、开启方式和用途分 窗的构造：木平开窗；木中悬窗；金属窗 门的类型：按材料、开启方式和用途分 门的构造：木平开门；金属门 遮阳设施：遮阳板作用、形式与构造 （八）.楼梯与电梯 楼梯的形式与要求 楼梯构造组成与尺度：组成、梯段宽度、平台宽度、踏步尺寸、净空高度、扶手高度 现浇钢筋砼楼梯：特点、板式楼梯、梁式楼梯 预制钢筋砼楼梯：小型构件装配式楼梯（墙承式、梁承式、悬臂式）；中大型构件装配式楼梯 楼梯的细部构造：踏步；栏杆（板）、扶手 台阶与坡道 电梯：种类；规格；组成；井道构造 自动扶梯介绍 （九）屋顶 屋顶的类型与要求 平屋顶的构造：平屋顶的组成；平屋顶的排水；平屋顶的防水（柔性防水屋面及细部构造、刚性防水屋面及细部构造、涂料防水屋面）；平屋顶的保温与隔热 坡屋顶构造承重结构（山墙承重、屋架承重）；屋面构造（平瓦、小青瓦、其它屋面）； 坡屋顶的排水与泛水：坡屋顶的保温隔热与通风 （十）变形缝 伸缩缝：伸缩缝的设置；伸缩缝的构造 沉降缝：沉降缝的设置；沉降缝的构造
建筑制图基础选择题
第1章建筑制图基本知识 选择题 第1章 1．图纸的幅面的简称是（ A ） A．图幅 B. 图框 C．标题栏 D．会签栏 2．图纸上限定绘图区域的线框是指（ B ） A．图幅 B. 图框 C．标题栏 D．会签栏 3. 幅面代号为A0的图纸长、短边尺寸分别是（ A ） A．1189mm、841mm B. 841mm、594mm C．420mm、297mm D．297mm、210mm 4．幅面代号为A1的图纸长、短边尺寸分别是（ B ） A．1189mm、841mm B. 841mm、594mm C．420mm、297mm D．297mm、210mm 5. 幅面代号为A2的图纸长、短边尺寸分别是（ C ） A．1189mm、841mm B. 841mm、594mm C．594mm、420mm D．297mm、210mm 6. 幅面代号为A3的图纸长、短边尺寸分别是（ D ） A．1189mm、841mm B. 841mm、594mm C．420mm、297mm D．297mm、210mm 7. 幅面代号为A4的图纸长、短边尺寸分别是（D ） A．1189mm、841mm B. 841mm、594mm C．420mm、297mm D．297mm、210mm 8.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（ B ） A．1种 B. 2种 C．3种 D．4种 9．一般情况下，一个图样应选择的比例为（ A ） A．1种 B. 2种 C．3种 D．4种
10．图样及说明中的汉字宜采用（ A ） A．长仿宋体 B. 黑体 C．隶书 D．楷体 11．制图的基本规定要求数量的数值注写应采用（ A ） A．正体阿拉伯数字 B. 斜体阿拉伯数字 C．正体罗马数字 D．斜体罗马数字 11．制图的基本规定要求数量的单位符号应采用（ C ） A．正体阿拉伯数字 B. 斜体阿拉伯数字 C．正体字母 D．斜体罗马数字 12. 绘制尺寸界线时应采用（ C ） A．粗实线 B. 粗虚线 C．细实线 D．细虚线 13. 绘制尺寸起止符号时应采用（ C ） A．中粗长线 B. 波浪线 C．中粗断线 D．单点长划线 14. 尺寸起止符号倾斜方向与尺寸界线应成（ A ） A．450 B. 600 C．900 D．1800 15. 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（ A ）A．10mm B. 20mm C．5mm D. 1mm 16. 平行排列的尺寸线的间距，宜为（ D ） A．1~2mm B. 2~3mm C．3~5mm D. 7~10mm 17. 平行排列的尺寸线的间距，宜为（ D ） A．1~2mm B. 2~3mm C．3~5mm D. 7~10mm 18. 标注球的半径尺寸时，应在尺寸前加注符号（ B ） A．R B. SR
《建筑制图与识图》教案
《建筑制图与识图》教案 本节主要内容：剖面图的形成与用途，剖面图的分类，剖面图的图示内容及表示方法。 第四节建筑剖面图 一、剖面图的形成和用途 假想用一个垂直剖切平面把房屋剖开，移去靠近观察者的部分，对留下部分作到的正投影图，称为建筑剖面图，简称剖面图，如图10—14所示。 图10 14建筑剖面图的形成 建筑剖面图用来表达建筑屋内部垂直方向的高度、楼层分层情况及简要的结构形式和构造方式。它与建筑平面图、立面图相配合，是建筑施工图中不可缺少的重要图样之一。 剖面图的剖切位置应选择在内部结构和构造比较复杂或有代表性的部位，其数屋的复杂程度和施工实际需要而定。剖面图的剖切位置和剖视方向，可以从底层平面图中找到。 二、剖面图的图示内容及表示方法 附图J-9中的某职中实训楼1～1剖面图，是用1：100的比例绘制。从底层平面出1—1剖切平面的位置。剖切平面从上到下剖到了屋面、各层楼面和地面，并且通的上行梯段。 1．图示内容 剖面图中的室内外地面用一单线表示，地面以下部分一般不需要画出。因为基结构施工图中的基础图来表示，所以把室内外地面以下的基础墙画上折断线。至于的层次和做法，可在剖面图中直接表达或在墙身剖面详图中表达，有时在施工说明。各层楼面都设有楼板，屋面设置屋面板，它们搁置在墙或楼(屋)面梁上，平水的需要，屋面板铺设成一定的坡度，并在檐口处或其他需要部位设置天沟板，使水通过天沟排向雨水管。楼板及屋面板的形状可用两条线示意性地表示。当楼板或造层次、做法较复杂时，可用详图表明，简单的可直接在剖面图中注明。 在剖面图中剖切到的门窗洞上方要画出过梁的断面，在结构平面上布置的圈梁、图名、比例； 在剖面图中，除了必需画出被剖切到的构件(如墙身、室内外地面、楼板层、屋顶层，各种梁、梯段、平台等)外，还应画出未剖切到的可见部分(如门窗、楼梯段、楼梯扶手等)。 2．有关规定和表示方法 (1)定位轴线剖面图中的定位轴线一般只画出两端的轴线及其编号，以便与平面图对照。 (2)图线室内外地面线用加粗实线表示。剖到的墙身、楼板、屋面板、楼梯段、楼梯平台等轮廓线用粗实线表示。未剖切到但可见的门窗洞、楼梯段、楼梯扶手和内外墙的轮廓线用中粗实线表示。门、窗扇及其分格线、水斗及雨水管等用细实线表示。尺寸线、尺寸界线、引出线和标高符号按规定画成细实线。 (3)图例门、窗要按附录Ⅲ的“构造及配件图例”绘制。 在1：100的剖面图中，剖切到的砖墙和钢筋混凝土的材料图例画法与1：100的平面图相同。 (4)尺寸标注建筑剖面图中，必须标注垂直尺寸和标高。外墙的高度尺寸一般也注三道：最外侧一道为室外地面以上的总高尺，即底层地面到二层楼面、各层楼面到上一层楼面、顶层楼面到檐口处的屋面等，同时还注明室内外地面的高差尺寸。里面一道为门、窗洞及洞间墙的高度尺寸。此外，还应标注某些局部尺寸，如室内门窗洞、窗台的高度及有些不另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须注出。 在建筑部面图上，室内外地面、楼面、楼梯平台面、屋顶檐口顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构标高。 三、剖面图的主要内容 剖面图的主要内容可概括如下(并可按其顺序识读)： 1．图名、比例；
国内建筑制图规范
国内建筑制图规范 设计制图规范 1．总则 1．1、目的 1．1．1规范化--有效提高装饰设计的工作质量； 1．1．2标准化--提高装饰设计的工作效率； 1．1．3网络化--便于网络上规范化管理和成果的共享。 1．2、适用范围 1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。 1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。 1．3、工作风格 1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。1．4、依据 1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。 2．图纸排序 2．1 施工图编排顺序： 1、图封面 2、设计说明 3、图纸目录 4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图） 5、给水平面改造施工图，排水平面改造施工图 6、电气改造施工图 3．字体 3．1 图纸字体： 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。 Romans.shx(西文花体)、 romand.shx（西文花体）、 bold.shx（西文黑体）、 txt.shx（西文单线体）、 simpelx(西文单线体)、 st64f.shx（汉字宋体）、 ht64f.shx（汉字黑体）、 kt64f.shx（汉字楷体）、 fs64f.shx（汉字仿宋）、 hztxt.shx（汉字单线）。 3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex 或txt.shx。
建筑制图规范
CAD建筑制图规范 学习资料2010-02-26 11:53:51 阅读71 评论2 字号：大中小 一、总则 1、工作目标 2、工作范围 3、工作风格 二、制图 1、制图规范 2、图纸目录 3、图纸深度 4、图纸字体 5、图纸版本及修改标志 7、图纸幅面8、图层及文件交换格式9、补充说明 一、总则 工作目标 1.1规范化——有效提高建筑设计的工作质量； 1.2标准化——提高建筑设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 工作范围 本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格 本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS 目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx （西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx （汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx （汉字仿宋）、hztxt.shx（汉字单线）。字型文件放置在单位计算机网络服务器上（其具体位置 [url=file://server1/software/standard/fonts]\\server1\software\standard\fo nts[/url]）。 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx 和simplex或txt.shx。所有中英文之标注宜按下表执行
