时间继电器使用说明

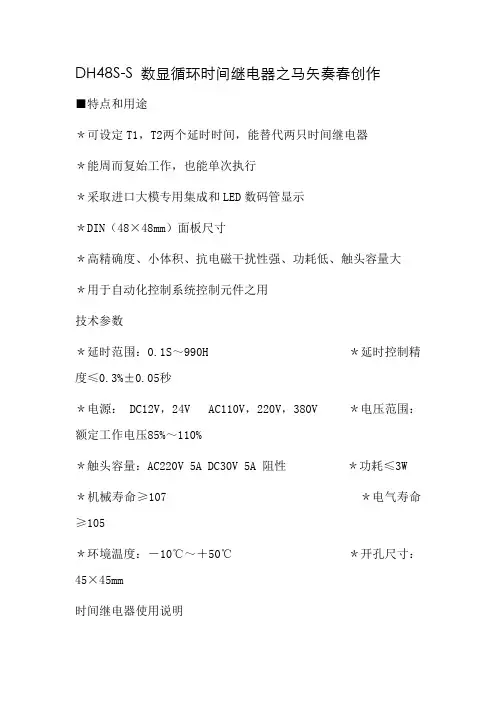

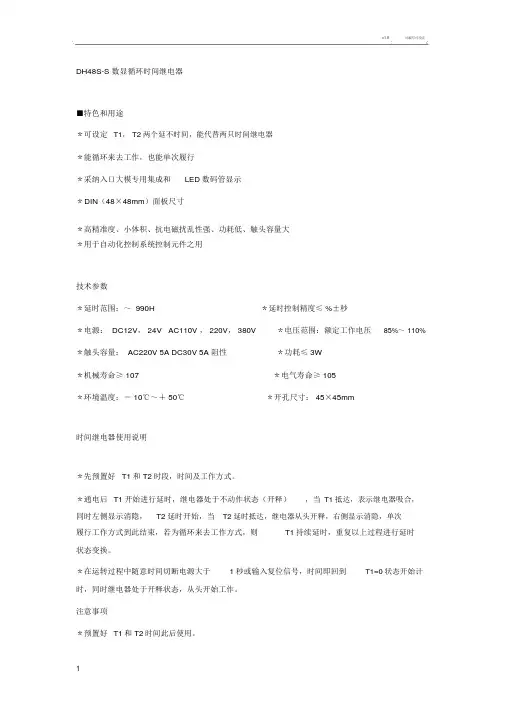

DH４8S—S 数显循环时间继电器

■特点和用途

*可设定T1,T2两个延时时间,能替代两只时间继电器

*能周而复始工作，也能单次执行

＊采用进口大模专用集成和ＬED数码管显示

＊ＤＩＮ(48×４８mm）面板尺寸

＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大

*用于自动化控制系统控制元件之用

技术参数

＊延时范围:0。１S~９９０H *延时控制精度≤0。3%±0。0５秒

*电源：ＤC１2V,24V AC110Ｖ，220V,380V *电压范围：额定工作电压85%～110%

*触头容量:ＡC220V ５A DC30V 5A 阻性 *功耗≤3W

*机械寿命≥10７＊电气寿命≥10５

*环境温度：－10℃～＋50℃ *开孔尺寸：45×45mm

时间继电器使用说明

*先预置好T1和T2时段，时间及工作方式.

＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，表示继电器吸合，同时左边显示消隐,Ｔ２延时开始，当Ｔ2延时到达,继电器重新释放，右边显示消隐，单次执行工作方式到此结束,若为周而复始工作方式,则Ｔ１继续延时，重复以上过程进行延时状态转换。

*在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时,同时继电器处于释放状态，重新开始工作。

注意事项

＊预置好Ｔ1和T2时间以后使用。

*在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线.

*请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。

＊在较大电流时，请配交流接触器使用

型号：ＨD４8S—2Z

工作电压：AC２2０V DC24V下

产品说明：

先预置好Ｔ1和Ｔ２的时段,时间及工作方式．在通电时设定的数值无效，必须接通①③端子0.2秒以上，或断开电源０．５秒以后再接通电源，才能完成设定。即可实现单次循环，也可实现往复循环。如驱动较大电流应与交流接触器配合使用。

工作方式:往复循环延时

触点数量：１组延时触点

我想知道用时间继电器控制两个灯泡，其中一个亮２秒后另一个亮2秒。如此循环动作的电路图怎么画?

您好！

你看看我的图是否适合你。

图中有说明。

用两个２20V时间继电器控制一个灯泡,灯泡亮X秒，灭Y秒，自动循环。求该电路图

第一个时间继电器的常闭接灯泡常开接第二个时间继电器的复位，第二个时间继电器的常开接第一个时间继电器的复位

用时间继电器控制接触器（两只灯泡,要让这两只灯反复的亮熄，电压是～2２0V,请附上电路图，谢谢了)可以用二个时间继电器和二个接触器实现，而且时间可调，你看成不？

回路中有启动和停止按钮,通电后按一下启那个按钮就行了．停止按停按钮就行，如果电路有什么要求再提出来,我再改画

运行时两个接触器来回吸合,寿命较短，用可控硅实现更好一点.

可以用二个时间继电器和二个接触器实现,而且时间可调，你看成不？

如何用2个AH3—3时间继电器做个自动循环控制电路。

如何用2个AH3-３时间继电器控制一个24VAC电机５分钟开５分钟关的循环电路。最好有接线图！(如果还需要增加元件也可提出,只要正确)

请不要用专业接线图,看不懂！请用实物接线图(比如８只脚,那个脚接那个脚)谢谢

如图，sｂ1开始,k1吸合，kt1开始计时,计时结束kｍ1吸合,ｋｔ2开始计时,计时结束kt1断开，km1断开，ｋt2断开,kｔ１重新计时，以此循环

红色为继电器上每只脚的标号

下面这张图一定能满足你的要求
