1.4主要研究内容 以犀牛3D建模软件为工具来研究NURBS自由曲面在表现鞋类3D效果图方面的应用。通过对几个常见款式的建模法的归纳总结，得出一套基于NURBS自由曲面的适合于鞋类建模的方法。 2 建模部分 2.1 建模前的准备 2.1.1 建模场景的优化 在Rhino3D中，除了等参数线和边界线外，其他都是不可见的，为了显示NURBS 曲面为可见的曲面，要把它转化为可渲染的多边形网格物体。这就存在一个转换精度的问题。精度越高，所生成的多边形网格物体就越逼近原始NURBS曲面。如果转换精度不高，可能看到的NURBS曲面就不平滑，如图2.1所示： 图2.1 由于转换精度低造成显示不够平滑 遇到这种情况，并不是由于曲面不够平滑，而是NURBS曲面转换为可渲染的多边形物体的精度不够高。用鼠标右击打开渲染设置，在Render mesh选项卡里调高精度即可显示为平滑的曲面。如图2.2，2.3所示：

图2.2 调整Render mesh选项卡 图2.3提高转换精度后显示平滑 虽然提高Render mesh转换精度可以达到高质量的显示和渲染效果。但是转换精度越高，所需要的计算时间就越长，这会造成显示慢的后果。在视觉质量允许的范围内，尽量减少转换精度能大大的提高工作效率。这就要求对Render mesh的设置进行优化，方法如下：右击按钮，调出渲染属性面板。将各数值按照图2.4所示的参数重新进行设置。

图2.4 优化参数设置 其中，Max angle是一个绝对数值，它不会随着模型的大小变化而改变显示精度，而Min edge length和Max distance，edge to srf则是相对数值，如果模型的尺寸越小，那么显示精度就越低，产生的面数就越少，模型的尺寸越大，显示精度就越高，产生的面数就越多。因此，这两个参数需要根据模型的大小进行设置。一般来说，它们的大小为模型的1/100时，显示就已经基本可以达到很平滑的效果了，而且面数也不会过多，属于一个最优化的参数设置。我在本文鞋子的建模中一般长度为10cm左右，10的1/100既0.01，按此标准在建模前进行设置即可达到理想的显示精度和精简的面数平衡值。 2.1.2三视图的备制与导入 我们在建立一个物体的模型时通常需要准备好这个物体的三视图或四视图。这样，才能建出比例比较标准的模型。如下图2.5所示是甲壳虫汽车的四视图: 图2.5

{时间管理}犀牛入门基础教程让您在短时间内熟悉犀牛软件

（时间管理）犀牛入门基础教程让您在短时间内熟悉犀 牛软件

犀牛建模入门 Ⅰ 犀牛建模入门

2010寒假Rhinoceros课程全记录 Ⅰ

犀牛建模入门 Ⅰ 目录 Ⅴ 目录 前言 1 第一章 我的建模观 2 1.1 为什么选犀牛 3 1.2 3D 软件分类 5 1.3 P olygon 与Nurbs 6 第二章 Rhino 界面和基础操作 9 2.1 界面构成 9 2.2 如何使用工具面板 11 2.3 自定义工具集 13 2.4 Rhino 视窗 14 2.4.1视窗基本操作 14 2.4.2在底部显示视图标签 15 2.4.3视窗显示模式 16 2.4.4 工作平面 18 2.5 观看物体 20 2.6 物体基本操作 20 2.6.1选择物体 20 2.6.2 建模辅助设置 22 第三章 绘制2D 物体 24 3.1 Rhino 中的对象介绍 24 3.1.1 点物体 24 3.1.2 线物体 25

3.1.3 面物体26 3.1.4 网格28 3.2 点物体的绘制29 3.3 曲线绘制31 3.3.1 Rhino直线绘制31 3.3.2 Rhino曲线绘制35 3.3.3 其他封闭几何体37

目录 Ⅴ 目录 Ⅴ 第四章 2D 编辑和NURBS 深入理解 41 4.1 曲线编辑 41 4.2 对nurbs 曲线的深入理解 52 4.2.1 何谓nurbs ？ 52 4.2.2“有理”和“无理” 52 4.2.3“ 均匀”和“非均匀” 60 4.2.4 曲线的“阶” 63 第五章 曲面构建 65 5.1 构建曲面 65 5.1.1 创建方形平面 68 5.1.2 绘制简单曲面 69 5.1.3 拉伸曲面 72 5.1.4 放样 75 5.1.5 扫琼 80 5.1.6 旋转命令 83 5.1.7边界曲面、闭合线曲面、镶面的区别 84 第六章 曲面编辑 87 6.1 点的编辑 87 6.2 分割和修剪 94 6.2.1 曲线作为分割边界 94 6.2.2 曲面作为分割边界 95 6.2.3 还原分割和修剪 97 6.3 链接曲面 97 6.4 延伸曲面 97 6.5 曲面倒角 99 6.6 偏移工具 101 6.7 混接曲面 102

汽车 犀牛建模教程

5.5汽车造型设计 【预览效果】 图5.5.1预览效果 【知识点】 【Scale NU】不等比例缩放 【Properties】编辑物体属性 【NetworkSrf】空间曲线形成曲面 【Analyze direction】分析曲线或曲面法线方向 【难点分析】 (1)两曲面衔接的平滑处理，可调整生成曲面的曲线使其与已有曲面相切来实现。 (2) 生成曲面的网格数量与曲线法线方向的控制。曲线法线方向不同，生成曲面的效果就不同。通常曲线的数量越少，生成的曲面就越光顺。不规则曲面的形成主要是通过构造曲线来生成。 (3)曲线可以对曲面修剪，曲面可以对实体修剪，但曲线不可以修剪实体。 【制作步骤】 5.5.1车身 1)新建图层 单击，在对话框中新建如图5.5.2所示的6个图层，选择车身表面为当前图层。

图5.5.2设置图层 2)绘制车身骨架曲面 (1)绘制平面曲线。单击，结合三视图绘制三条平面曲线，如图5.5.3所示。 图5.5.3绘制平面曲线 (2)绘制汽车框架曲线。在【T op】视图沿垂直方向和水平方向对三条平面曲线分别进行复制。如图5.5.4所示。

图5.5.4绘制框架曲线 (3)绘制平面曲线。激活【T op】视图,单击，绘制平面曲线，如图5.5.5所示。 图5.5.5绘制平面曲线 (3)一轨成型生成曲面。单击，以图5.5.5绘制曲线为轨迹一轨成型生成曲面，对 话框设置为rebuild with 10 control points,生成半个粗略车身侧面。如图5.5.6所示。 (4) 提取曲面结构线。激活【T op】视图,单击，选择车身侧面曲面，在车身侧面曲 面上提取多条结构线。如图5.5.7 所示。 (5) 删除车身侧面曲面及图5.5.5与图5.5.4所绘曲线。如图5.5.8所示。

犀牛建模入门教程

目录 前言1 第一章我的建模观2 为什么选犀牛3 软件分类5 与Nurbs6 第二章Rhino界面和基础操作9 界面构成9 如何使用工具面板11 自定义工具集13 视窗14 视窗基本操作14 在底部显示视图标签15 视窗显示模式16 工作平面18 观看物体20 物体基本操作20 选择物体20 建模辅助设置22 第三章第三章绘制2D物体24 中的对象介绍24 点物体线物体25 面物体26 网格28 点物体的绘制29 曲线绘制31 直线绘制31 曲线绘制35 其他封闭几何体37 第四章2D编辑和NURBS深入理解41 曲线编辑41 曲线的分割和修剪41 编辑曲线上的点46 曲线编辑工具48 对nurbs曲线的深入理解52 何谓nurbs？52 有理”和“无理”52 均匀”和“非均匀”60 曲线的“阶”63 第五章曲面构建65 构建曲面65 创建方形平面68 绘制简单曲面69

放样75 扫琼80 旋转命令83 边界曲面、闭合线曲面、镶面的区别84 第六章曲面编辑87 点的编辑87 分割和修剪94 曲线作为分割边界94 曲面作为分割边界95 还原分割和修剪97 链接曲面97 延伸曲面97 曲面倒角99 偏移工具101 混接曲面102 合并曲面105 衔接曲面106 几何学上的G0、G1和G2连续109 第七章Rhino实体和网格112 基本几何体创建112 实体工具118 布尔运算118 抽面工具122 实体倒角123 对象124 第八章高级工具集129 从物件建立曲线129 曲线投影到曲面130 从曲面提取边界线133 从曲面提取轮廓线133 从曲面提取UV线133 生成相交线133 生成等分线134 生成剖面线135 物件变动工具136 处理物件空间位置的工具136 特殊位置工具143 套用UV、沿曲面流动、沿曲线流动143 定位至曲面151 定位曲线至曲面边缘和定位垂直曲线152 特殊变形工具154 曲面理解158 第九章Rhino辅助工具162

犀牛rhino跑车建模教程

（3）在两条轮廓线之间，用arcdir命令加入一些弧线，作为定义侧面曲面的截面线，如图4所示。 图4 用arcdir命令加入一些弧线 （4）将上面的那条轮廓线复制一条，放在两条轮廓线的中间，适当调整控制点，如图5所示。 图5 在两条轮廓线中间做出一条曲线 （5）选择所有曲线，执行networksrf命令，生成曲面，如图6所示。

在这个教学里，将简单介绍用rhino制作跑车的基本方法。 图1 用rhino制作的跑车 （1）在侧面视图里，绘制出侧面的两条轮廓线，如图2所示。 图2 画出两条车体的轮廓线 （2）在上视图里，打开两条轮廓曲线的控制点，适当调整控制点，如图2所示。在调整控制点的同时，可以根据需要，用insertknot命令给曲线加入控制点。

图3 在上视图里面调整控制点 6）用mirror命令镜象出另外半边的曲面，执行mergesrf命令，将两个曲面合而为一，如图7所示。 图7 用mergesrf命令将两个曲面合而为一 （7）如图8所示，画出一序列的曲线。

图8 画出一序列的曲线 （8）执行sweep2命令，产生曲面，注意选择上一步骤画出的一序列的曲线的中间那条U字形的曲线和前面产生的曲面的边界作为rail的路径线，然后选择出的围绕在U字形曲线的一序列的曲线作为cross section的截面线，产生曲面，如图9所示。 图9 用sweep2命令产生曲面 9）执行matchsrf命令，选择刚才用sweep2产生的曲面，然后再选择它下面的曲面，进行曲面匹配，在match surface 对话框里面，选择Tangency和Refine match其他都不要选，如图10所示。

犀牛入门基础教程-让您在短时间内熟悉犀牛软件讲解

Ⅱ代序

犀牛建模入门 Ⅰ 目录 Ⅴ 目录 前言 1 第一章 我的建模观 2 1.1 为什么选犀牛 3 1.2 3D 软件分类 5 1.3 Polygon 与Nurbs 6 第二章 Rhino 界面和基础操作 9 2.1 界面构成 9 2.2 如何使用工具面板 11 2.3 自定义工具集 13 2.4 Rhino 视窗 14 2.4.1视窗基本操作 14 2.4.2在底部显示视图标签 15 2.4.3视窗显示模式 16 2.4.4 工作平面 18 2.5 观看物体 20 2.6 物体基本操作 20 2.6.1选择物体 20 2.6.2 建模辅助设置 22 第三章 绘制2D 物体 24 3.1 Rhino 中的对象介绍 24 3.1.1 点物体 24 3.1.2 线物体 25 3.1.3 面物体 26 3.1.4 网格 28 3.2 点物体的绘制 29 3.3 曲线绘制 31 3.3.1 Rhino 直线绘制 31 3.3.2 Rhino 曲线绘制 35 3.3.3 其他封闭几何体 37

Ⅳ目录 Ⅵ 目录 4.1.1曲线的分割和修剪41 4.1.2编辑曲线上的点46 4.1.3曲线编辑工具48 第四章2D编辑和NURBS深入理解41 4.1 曲线编辑41 4.2 对nurbs曲线的深入理解52 4.2.1 何谓nurbs？52 4.2.2“有理”和“无理”52 4.2.3“均匀”和“非均匀”60 4.2.4 曲线的“阶”63第五章曲面构建65 5.1 构建曲面65 5.1.1 创建方形平面68 5.1.2 绘制简单曲面69 5.1.3 拉伸曲面72 5.1.4 放样75 5.1.5 扫琼80 5.1.6 旋转命令83 5.1.7边界曲面、闭合线曲面、镶面的区别84第六章曲面编辑87 6.1 点的编辑87 6.2 分割和修剪94 6.2.1 曲线作为分割边界94 6.2.2 曲面作为分割边界95 6.2.3 还原分割和修剪97 6.3 链接曲面97 6.4 延伸曲面97 6.5 曲面倒角99 6.6 偏移工具101 6.7 混接曲面102 6.8 合并曲面105 6.9 衔接曲面106 6.10几何学上的G0、G1和G2连续109第七章Rhino实体和网格112 7.1 基本几何体创建112 7.2 实体工具118 7.2.1 布尔运算118 7.2.2 抽面工具122 7.2.3 实体倒角123 7.3 MESH对象124

rhino汽车建模详细教程

rhino汽车建模详细教程 在这个教学里，将简单介绍用rhino制作跑车的基本方法。图1 用rhino制作的跑车(1)在侧面视图里，绘制出侧面的两条轮廓线，如图2所示。图2 画出两条车体的轮廓线(2)在上视图里，打开两条轮廓 进入 论坛专区: , Rhino基础教程五:基 , Rhino基础教程四:建编辑推荐

在这个教学里，将简单介绍用rhino制作跑车的基本方法。 图1 用rhino制作的跑车 (1)在侧面视图里，绘制出侧面的两条轮廓线，如图2所示。 图2 画出 两条车体的轮廓线 (2)在上视图里，打开两条轮廓曲线的控制点，适当调整控制点，如图2所示。在调整控制点的同时，可以根据需要，用iertknot命令给曲线加入控制点。

图3 在上 视图里面调整控制点 (3)在两条轮廓线之间，用arcdir命令加入一些弧线，作为定义侧面曲面的截面线，如图4所示。 图4 用arcdir命令加入一些弧线 (4)将上面的那条轮廓线复制一条，放在两条轮廓线的中间，适当调整控制点，如图5所示。

图5 在两条轮廓线中间做出一条曲线 (5)选择所有曲线，执行networksrf命令，生成曲面，如图6所示。 图6 用networksrf命令产生曲面 (6)用mirror命令镜象出另外半边的曲面，执行mergesrf命令，将两个曲面合而为一，如图7所示。

图7 用mergesrf命令将两个曲面合而为一 (7)如图8所示，画出一序列的曲线。 图8 画出一序列的曲线 (8)执行sweep2命令，产生曲面，注意选择上一步骤画出的一序列的曲线的中间那条U字形的曲线和前面产生的曲面的边界作为rail的路径线，然后选择出的围绕在U字形曲线的一序列的曲线作为cro section的截面线，产生曲面，如图9所示。

2021年Rhino和Shaper3d 建筑曲面特级教程(一)

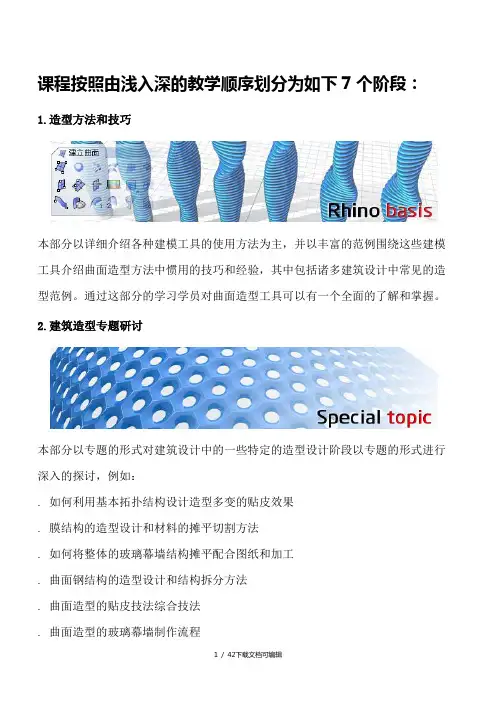

课程按照由浅入深的教学顺序划分为如下7个阶段： 欧阳光明（2021.03.07） 1.造型方法和技巧 本部分以详细介绍各种建模工具的使用方法为主，并以丰富的范例围绕这些建模 工具介绍曲面造型方法中惯用的技巧和经验，其中包括诸多建筑设计中常见的造 型范例。通过这部分的学习学员对曲面造型工具可以有一个全面的了解和掌握。2.建筑造型专题研讨 本部分以专题的形式对建筑设计中的一些特定的造型设计阶段以专题的形式进行 深入的探讨，例如：. 如何利用基本拓扑结构设计造型多变的贴皮效果. 膜结构的 造型设计和材料的摊平切割方法. 如何将整体的玻璃幕墙结构摊平配合图纸和加工. 曲面钢结构的造型设计和结构拆分方法. 曲面造型的贴皮技法综合技法. 曲面造型 的玻璃幕墙制作流程对于这些曲面建筑设计中经常会遇到技术难点的部分我们将 会演示这些问题是如何产生的，并且如何利用各种有效的手段去避免和解决这些 造型难题。 3.综合案例 本部分是前两个阶段的基础上进行的综合练习，我们特别准备了多个从造型设计 方向和造型方法都完全不同的实际案例作为范例，并且这些案例都是已经建造出 的成功的经典案例，从这些建筑造型的外形特点入手进行分析，了解如何把握制
