新人必看 单片机定时器应用实例解析
新人必看单片机定时器应用实例解析
对于刚开始接触单片机定时器知识学习的新人工程师来说，牢固巩固知识基础只是迈出的第一步，更重要的是要结合单片机的设计实例，灵活利用单片机定时器来完成相关的程序设计。在今天的文章中，我们将会通过一个实际案例，来为大家解析一下单片机定时器在实际应用中的一些设计步骤和技巧。
?在本案例中，我们所提出的条件是利用单片机定时器定时50毫秒，使用定时器0，工作方式1模式。50毫秒一到，即点亮指示灯D1。按照这一设计要求，我们可以按照下列两个大步骤来进行单片机程序的设置。
?我们要做的第一个步骤就是确定定时器0初始化程序。这一部分的设计是非常重要的，按照单片机的正常使用程序，我们可以从四个方面出发，来进行相应的设置。
?第一步是要完成对TMOD的赋值设置，以此来确定T0和T1的工作方式。
?在本案例中，我们已经从前文所提及的设计要求上明确了这一方案中需要使用定时器0工作方式，因此这一步的工作就简单了很多。此时，
TMOD=0X01，因此设置定时器0为工作方式1。具体设置过程在一些单片机基础教程上已经讲解的非常叙述，因此在本案例的设计过程中，我们不再做过多的赘述。
?在完成了对单片机定时器的对TMOD的赋值设置之后，接下来的工作就是精确计算计数初值X，并在得出相应数值后将其按照要求写入TH0、TL0，或写入TH1、TL1。在本案例中，由于晶振给出的条件为12MHz，所以我们所选取的机器周期Tcy为1ms。因此，定时器要计数50000个就是50毫秒，
STC89C52单片机定时器2的使用
STC89C52单片机定时器2的使用 实现定时和计数的方法一般有：软件定时、专用电路和可编程定时器/计数器三种方法。软件定时：执行一个循环程序进行时间延迟。定时准确，不需要外加硬件电路，但会增加CPU 开销。专用硬件电路定时：可以实现请精确 的定时和计数，但参数调节不方波。可编程定时器/计数器：不占用CPU 时间，能与CPU 并行工作，实现精确的定时和计数，又可以通过变成设置其工作方 式和其他参数，使用方便。以下说明仅试用宏晶的STC89C52!!定时器 2：T2MOD,T2CON,TH2,TL2,RC2H,RC2L.T2MOD:0C9H(不可位寻址) 000000T2OEDCENT2OE:定时器输出使能位DECN:向上/向下计数使能位。定时器2 可配制成向上/向下计数器。0:向上计数(模式状态) 1:向下计数(尽量不使用)T2CON:0XC8H(可位寻址) TF2EXF2RCLKTCLKEXEN2TR2C/T2CP/RL2TF2:7 上/下溢出标志位,定时器2 溢出时置位,必须有用软件清零！当RCLK 或TCLK=1 时，TF2 将不会 置位。EXF2:6 定时器2 外部标志，当EXEN2=1 且T2EX 的负跳变产生捕获或重装时，EXF2 置位。定时器2 中断使能时，EXF2=1 将使CPU 从中断向量处执行定时器2 中断子程序。EXF2 位必须用软件清零。在递增/递减计数器 模式（DCEN=1）中，EXF2 位不会引起中断。RCLK:5 接收时钟标志。RCLK 置位时，定时器2 的溢出脉冲作为串口模式1 和模式3 的接收时钟。RCLK=0 时，将定时器1 的溢出脉冲作为串口模式1 和模式3 的接收时钟。TCLK:4 发送时钟标志位。TCLK 置位时，定时器2 的溢出脉冲作为串口模式1 和模式3 的发送时钟。TCLK=0 时，将定时器1 的溢出脉冲作为串口模 式1 和模式3 发送时钟。EXEN2:3 定时器2 外部使能标志。当其置位且定时器2 未作为串口时钟时，允许T2EX 的负跳变产生捕获或重装。
实验4指导书 555定时器电路设计
实验4 555定时器电路设计 预习内容 阅读《电工电子实验教程》第6.5节中555集成定时器应用的内容。 预习实验的内容，自拟实验步骤和数据表格，完成理论设计，画出原理电路，选择所用元件名称、数量，熟悉元件引脚，手写预习报告。 一、实验目的 1．熟悉集成定时器555的工作原理及应用。 2．熟悉时钟信号产生电路的设计方法。 3．掌握使用定时器555设计多谐振荡器的方法。 二、知识要点 时钟信号在电子电路中有着非常重要的作用，而生成周期时钟信号的方法也有多种。比较常用的方法就是使用555定时器构成多谐振荡器。此电路广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。 555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为555，用CMOS工艺制作的称为7555。555定时器的电源电压范围宽，可在4.5V~16V 工作，7555可在3~18V工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。 图5-1 555定时器的结构图和引脚分布图 1脚－GND，接地脚； 2脚－Trigger，低电平触发端； 3脚－Output，输出端； 4脚－Reset，复位端，低电平有效； 5脚－Control V oltage，电压控制端； 6脚－Threshold，阈值输入端； 7脚－Discharge，放电端； 8脚－V CC，电源端。 三、实验内容 题目：时钟信号发生电路设计 设计一个电路，能够产生时钟信号，要求信号频率可调，设计范围不小于500Hz~1000Hz，
定时器实验报告
定时器实验报告 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
电子信息工程学系实验报告课程名称：单片机原理及接口应用 实验项目名称：51定时器实验 实验时间： 班级：姓名：学号： 一、实验目的: 熟悉keil仿真软件、protues仿真软件的使用和单片机定时程序的编写。了解51单片机中定时、计数的概念，熟悉51单片机内部定时/计数器的结构与工作原理。掌握中断方式处理定时/计数的工作过程，掌握定时/计数器在C51中的设置与程序的书写格式以及使用方法。 二、实验环境: 软件：KEIL C51单片机仿真调试软件，proteus系列仿真调试软件 三、实验原理： 1、51单片机定时计数器的基本情况 8051型有两个十六位定时/计数器T0、T1，有四种工作方式。 MCS－51系列单片机的定时/计数器有几个相关的特殊功能寄存器： 方式控制寄存器TMOD； 加法计数寄存器TH0、TH1 （高八位）;TL0、TL1 （低八位）； 定时/计数到标志TF0、TF1（中断控制寄存器TCON） 定时/计数器启停控制位TR0、TR1（TCON） 定时/计数器中断允许位ET0、ET1（中断允许寄存IE） 定时/计数器中断优先级控制位PT0、PT1（中断优IP）
2 、51单片机的相关寄存器设置 方式控制寄存器TMOD: D7D6D5D4D3D2D1D0 GATE C/T M1 M0GATE C/T M1M0 TMOD的低四位为T0的方式字，高四位为T1的方式字。TMOD不能位寻址，必须整体赋值。 TMOD各位的含义如下: 1. 工作方式选择位M1、M0 M1、M0的状态决定定时器的工作方式： M1M0功能说明 0 0 1 10 1 1 方式0，为13位的定时／计数器 方式1，为16位的定时／计数器 方式2，为常数自动重装入的8位定时／计数器 方式3，T0分为两个8位定时／计数器， T1在该方式时停止 3、51单片机定时器的工作过程（逻辑）方式一方式1：当M1M0=01时，定时器工作于方式1。
4实验四 单片机定时器的使用
姓名：学号：日期： 实验四单片机定时器的使用 一、实验名称：单片机定时器的使用 二、实验目的 1.掌握在Keil环境下建立项目、添加、保存源文件文件、编译源程序的方法； 2.掌握运行、步进、步越、运行到光标处等几种调试程序的方法； 3.掌握在Proteus环境下建立文件原理图的方法； 4.实现Proteus与Keil联调软件仿真。 三、使用仪器设备编号、部件及备件 1.实验室电脑； 2.单片机实验箱。 四、实验过程及数据、现象记录 1.在Proteus环境下建立如下仿真原理图，并保存为文件； 原理图中常用库元件的名称： 无极性电容：CAP 极性电容：CAP-ELEC 单片机：AT89C51 晶体振荡器：CRYSTAL 电阻：RES 按键：BUTTON 发光二极管：红色LED-RED 绿色LED-GREEN 蓝色LED-BLUE 黄色LED-YELLOW 2.在Keil环境下建立源程序并保存为.ASM文件，生成.HEX文件； 参考程序如下： ORG 0000H LJMP MAIN ORG H ;定时器T0的入口地址 LJMP TIMER0 MAIN: MOV TMOD,#01H
MOV R0,#05H MOV TH0,# H ;定时器的初值 MOV TL0,# H SETB ;开定时器T0的中断 SETB ;开CPU的中断 SETB ;启动定时器T0 MOV A,#01H LOOP: MOV P1,A RL A CJNE R0,#0,$ MOV R0,#05H SJMP LOOP TIMER0: DEC R0 MOV TH0,# H ;重装初值 MOV TL0,# H ;重装初值 RETI END 将以上程序补充完整，流水时间间隔为250ms。 3.将.HEX文件导入仿真图，运行并观察结果； 4.利用Keil软件将程序下载至实验箱，进行硬件仿真，观察实验结果。 五、实验数据分析、误差分析、现象分析 现象：实现流水灯，时间间隔250ms，由定时器实现定时250ms。 六、回答思考题 1.定时器由几种工作模式，各种模式的最大定时时间是多少？ 2.各种模式下初值怎么计算？
单片机实验之定时器计数器应用实验二
一、实验目的 1、掌握定时器/计数器计数功能的使用方法。 2、掌握定时器/计数器的中断、查询使用方法。 3、掌握Proteus软件与Keil软件的使用方法。 4、掌握单片机系统的硬件和软件设计方法。 二、设计要求 1、用Proteus软件画出电路原理图，单片机的定时器/计数器以查询方式工作，设定计数功能，对外部连续周期性脉冲信号进行计数，每计满100个脉冲，则取反P1.0口线状态，在P 1.0口线上接示波器观察波形。 2、用Proteus软件画出电路原理图，单片机的定时器/计数器以中断方式工作，设定计数功能，对外部连续周期性脉冲信号进行计数，每计满200个脉冲，则取反P1.0口线状态，在P 1.0口线上接示波器观察波形。 三、电路原理图 六、实验总结 通过本实验弄清楚了定时/计数器计数功能的初始化设定（TMOD，初值的计算，被计数信号的输入点等等），掌握了查询和中断工作方式的应用。 七、思考题 1、利用定时器0，在P1.0口线上产生周期为200微秒的连续方波，利用定时器1，对 P1.0口线上波形进行计数，满50个，则取反P1.1口线状态，在P 1.1口线上接示波器观察波形。 答：程序见程序清单。
四、实验程序流程框图和程序清单。 1、定时器/计数器以查询方式工作，对外部连续周期性脉冲信号进行计数，每计满100个脉冲，则取反P1.0口线状态。 汇编程序： ORG 0000H START: LJMP MAIN ORG 0100H MAIN: MOV IE, #00H MOV TMOD, #60H MOV TH1, #9CH MOV TL1, #9CH SETB TR1 LOOP: JNB TF1, LOOP CLR TF1 CPL P1.0 AJMP LOOP END C语言程序： #include
实验三++555定时器的应用仿真实验
电子技术仿真实验报告实验题目： 3 555定时器的应用仿真实验 班级： 姓名： 学号： 实验日期： 实验成绩：
实验三 555定时器的应用仿真实验 一、实验目的： 1、熟悉555定时器的工作原理。 2、掌握555定时器的典型应用。 3、掌握基于multisim 10.0的555定时器应用仿真。 二、实验原理： 555定时器是一种常见的集数字与模拟功能于一体的集成电路。通常只要外接少量的外围元件就可以很方便地构成施密特触发器、单稳态触发器和多谐振荡器等多种电路。其中： （1） 构成施密特触发器，用于TTL 系统的接口，整形电路或脉冲鉴幅等； （2）构成多谐振荡器，组成信号产生电路； （3）构成单稳态触发器，用于定时延时整形及一些定时开关中。 555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路。 U1 LM555CM GND 1DIS 7OUT 3 RST 4VCC 8THR 6CON 5 TRI 2 GND ——1脚，接地；TRI ——2脚，触发输入；OUT ——3脚，输出；RES ——4脚，复 位（低电平有效）；CON ——5脚，控制电压（不用时一般通过一个0.01F 的电容接地）；THR ——6脚，阈值输入；DIS ——7脚，放电端；VCC ——8脚，+电源
1、 由555定时器构成多谐振荡器 （1） 接通电源时，设电容的初始电压0=c V ，此时TR V \TH V 均小于1/3Vcc ，放电截止， 输出端电压为高电平，Vcc 通过1R 和2R 对C 充电，Vc 按照指数规律逐步上升。 （2） 当Vc 上升到2/3Vcc 时，放电管导通，输出端电压为低电平，电容C 通过2R 放电，Vc 按照指数规律逐步下降。 （3） 当Vc 下降到1/3Vcc 时，放电管截止，输出端电压由低电平翻转为高电平，电容C 又开始充电。当电容C 充到Vc=2/3Vcc 时，又开始放电，如此周而复始，在输出端即可产生矩形波信号。 矩形波信号的周期取决于电容器充、放电回路的时间常数，输出矩形脉冲信号的周期 C R R T )2(7.021+≈ 2、 施密特触发器是脉冲波形整形和变换电路中经常使用的一种电路。其具有两个稳定 状态，两个稳定状态的维持和相互转换取决于输入电压的高低和，属于电平触发，具有两个不同的触发电平，存在回差电压。由555定时器构成的施密特触发器将555定时器的THR 和TRI 两个输入端连在一起作为信号输入端即可得到施密特触发器。 （1） 当Vi<1/3Vcc 时，输出Vo 为高电平。随着Vi 的上升，只要Vi<2/3Vcc ，输出 信号将维持原状态不变，设此状态为第一稳定状态。 （2） 当Vi 上升到Vi ≥2/3Vcc 时，输出Vo 为低电平。电路由第一稳定状态翻转为第 二稳定状态，电路的正向阈值电压为+T V =2/3Vcc 。随着Vi 上升后又下降的情况，只要Vi 〉1/3Vcc ，电路将维持在第二稳定状态不变。 （3） 当Vi 下降到Vi ≤1/3Vcc 时，电路又翻转到第一稳态，电路的负向阈值电压为 -T V =1/3Vcc 。 三、实验内容： 1、555定时器构成多谐振荡器仿真实验
定时器实验报告
电子信息工程学系实验报告 课程名称：单片机原理及接口应用Array实验项目名称：51定时器实验实验时间： 班级：姓名：学号： 一、实验目的: 熟悉keil仿真软件、protues仿真软件的使用和单片机定时程序的编写。了解51单片机中定时、计数的概念，熟悉51单片机内部定时/计数器的结构与工作原理。掌握中断方式处理定时/计数的工作过程，掌握定时/计数器在C51中的设置与程序的书写格式以及使用方法。 二、实验环境: 软件：KEIL C51单片机仿真调试软件，proteus系列仿真调试软件 三、实验原理： 1、51单片机定时计数器的基本情况 8051型有两个十六位定时/计数器T0、T1，有四种工作方式。MCS－51系列单片机的定时/计数器有几个相关的特殊功能寄存器： 方式控制寄存器TMOD； 加法计数寄存器TH0、TH1 （高八位）;TL0、TL1 （低八位）； 定时/计数到标志TF0、TF1（中断控制寄存器TCON） 定时/计数器启停控制位TR0、TR1（TCON） 定时/计数器中断允许位ET0、ET1（中断允许寄存IE） 定时/计数器中断优先级控制位PT0、PT1（中断优IP） 2、51单片机的相关寄存器设置 方式控制寄存器TMOD: TMOD的低四位为T0的方式字，高四位为T1的方式字。TMOD不能位寻址，必须整体赋值。TMOD各位的含义如下: 1. 工作方式选择位M1、M0 3、51单片机定时器的工作过程（逻辑）方式一 方式1：当M1M0=01时，定时器工作于方式1。
T1工作于方式1时，由TH1作为高8位，TL1作为低8位，构成一个十六位的计数器。若T1工作于定时方式1，计数初值为a，晶振频率为12MHz，则T1从计数初值计数到溢出的定时时间为t =（216－a）μS。 4、51单片机的编程 使用MCS－51单片机的定时/计数器的步骤是： ．设定TMOD，确定： 工作状态(用作定时器/计数器)； 工作方式； 控制方式。 如：T1用于定时器、方式1，T0用于计数器、方式2，均用软件控制。则TMOD的值应为：0001 0110，即0x16。 ．设置合适的计数初值，以产生期望的定时间隔。由于定时/计数器在方式0、方式1和方式2时的最大计数间隔取决于使用的晶振频率fosc，如下表所示，当需要的定时间隔较大时，要采用适当的方法，即将定时间隔分段处理。 计数初值的计算方法如下，设晶振频率为fosc，则定时/计数器计数频率为fosc/12，定时/计数器的计数总次数T_all在方式0、方式1和方式2时分别为213 = 8192、216 = 65536和28 = 256，定时间隔为T，计数初值为a，则有 T = 12×(T_all – a)/fosc a = T_all – T×fosc/12 a = – T×fosc/12 （注意单位） THx = a / 256；TLx = a % 256； ．确定定时/计数器工作于查询方式还是中断方式，若工作于中断方式，则在初始化时开放定时/计数器的中断及总中断： ET0 = 1；EA = 1； 还需要编写中断服务函数： void T0_srv（void）interrupt 1 using 1 { TL0 = a % 256； TH0 = a / 256； 中断服务程序段} ．启动定时器：TR0（TR1）= 1。 四、实验内容过程及结果分析: 利用protues仿真软件设计一个可以显示秒表时间的显示电路。利用实验板上的一位led数码管做显示，利用中断法编写定时程序，控制单片机定时器进行定时，所定时间为1s。刚开始led数码管显示9，每过一秒数码管显示值减一，当显示到0时返回9，依此反复。然后设计00-59的两位秒表显示程序。 （1）实现个位秒表，9-0
数字电路实验报告555定时器及应用
姓名：xxxxxxxxxxxxxxx学号：xxxxxxxxxx . 学院：计算机与电子信息学院专业：计算机类. 班级：xxxxxxxxxxxxxxxxxx时间：2019年10月18 日. 指导教师：xxxxxxxx . 实验名称：555定时器及应用. 一、实验目的 1、熟悉掌握555定时器的基本工作原理及功能； 2、掌握555定时器构成多谐震荡器的工作原理和使用方法； 3、熟悉数字系统的分析和应用。 二、实验原理 1、555定时器原理简介 555定时器是共仪器、仪表、自动化装置、各种民用电器的定时器、时间延时器等电子控制电路用的时间功能电路，也可以做自激多谐振荡器、脉冲调制电路、脉冲相位调谐电路、脉冲丢失指示器、报警器以及单稳态、双稳态等各种电路，应用范围十分广泛。 （1）555定时器的特点 ①外部连接几个阻容元件，可以方便的构成施密特触发器、多谐振荡器和单稳态 触发器等脉冲产生与整形回路。 ②具有一定的输出功率，因此可直接驱动微电机、指示灯和扬声器等。该器件有 双极型和COMS型两类产品，双极型产品型号最后三位为555，COMS型产品 型号最后四位为7555，它们的功能及外部引线排列完全相同。 ③电源电压范围宽（3~18V），双极型的电源电压为5~15V，COMS型的电源电 压为3~18V，能够提供与TTL及COMS型的数字电路兼容的逻辑电平。 （2）555定时器的电路结构及功能 图6-1是555定时器的电路结构图和管脚排列图，它的八个引脚的名称及作用如下： 1脚：芯片的地端2脚：芯片的触发输入端TR’（也叫低触发端）3脚：芯片的输出端4脚：芯片的复位端RD’ 5脚：芯片的控制电压输入Vco 6脚：芯片的阈值输入端TH（也叫高触发端）7脚：芯片的放电端DISC 8脚：芯片的电源Vcc
C51单片机定时计数器应用编程归纳总结
C51 T and C ● 80C51单片机内部有两个定时/计数器T0和T1，其核心是计数器，基本功能是加1。 ● 对外部事件脉冲（下降沿）计数，是计数器；对片内机周脉冲计数，是定时器。 ● 计数器由二个8位计数器组成。 ● 定时时间和计数值可以编程设定，其方法是在计数器内设置一个初值，然后加1计满后溢出。调整计数器初值，可调整从初值到计满溢出的数值，即调整了定时时间和计数值。 ● 定时/计数器作为计数器时，外部事件脉冲必须从规定的引脚Tx(P3.4、P3.5)输入。且外部脉冲的最高频率不能超过时钟频率的1/24 一、定时/计数器的结构 定时/计数器的实质是加1计数器（16位），由高8位和低8位两个寄存器组成。TMOD 是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON 是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。 二、定时/计数器的工作原理 加1计数器输入的计数脉冲有两个来源,一个是由系统的时钟振荡器输出脉冲经12分频后送来；一个是T0或T1引脚输入的外部脉冲源。每来一个脉冲计数器加1，当加到计数器为全1时，再输入一个脉冲就使计数器回零，且计数器的溢出使TCON 中TF0或TF1置1，向CPU 发出中断请求（定时/计数器中断允许时）。如果定时/计数器工作于定时模式，则表示定时时间已到；如果工作于计数模式，则表示计数值已满。 可见，由溢出时计数器的值减去计数初值才是加1计数器的计数值。 设置为定时器模式时，加1计数器是对内部机器周期计数（1个机器周期等于12个振荡周期，即计数频率为晶振频率的1/12）。计数值N 乘以机器周期Tcy 就是定时时间t 。 设置为计数器模式时，外部事件计数脉冲由T0或T1引脚输入到计数器。在每个机器周期的S5P2期间采样T0、T1引脚电平。当某周期采样到一高电平输入，而下一周期又采样到一低电平时，则计数器加1，更新的计数值在下一个机器周期的S3P1期间装入计数器。由于检测一个从1到0的下降沿需要2个机器周期，因此要求被采样的电平至少要维持一个机器周期。当晶振频率为12MHz 时，最高计数频率不超过1/2MHz ，即计数脉冲的周期要大于2 s 。
555定时器多谐波电路Multisim仿真
数字电子技术仿真实验报告 实验名称：555定时器 学生姓名：刘佳璇学号：20152523 指导教师：金丹 院系：电气工程学院班级：201502D 2017 年11 月29 日
555定时器 一、实验目的 1、学会使用 MULTISIM 软件进行数字电子实验仿真。 2、学习了解555定时器的工作原理。 二、实验内容 多谐振荡器 三、实验原理 555定时器的内部电路图及引脚排列见下图，功能表见下表。
555定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管的状态。在电源与地之间加上电压，当5脚悬空时，则电压比较器C1的同相输入端的电压为3/2CC V ，C2的反相输入端的电压为VCC 若触发输入端TR 的电压小于3/CC V ，则比较器C2的输出0，可使RS 触发器置1，使输出端OUT=1。如果阈值输入端TH 的电压大于3/2CC V ，同时TR 端的电压大于3/CC V ，则C1的输出为0，C2的输出为1，可将RS 触发器置0，使输出为0电平。
多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态。在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态。 两个暂稳态自行相互转换而输出一系列矩形波。多谐振荡器可用作方波发生器。电路如图。 四、 实验设计与仿真 构建仿真电路如图所示，其中Ω=k R 21，Ω=k R 12，F C μ1.0=。接通V 5电源，用示波器观察c u 和o u 的波形。
波形如下图： 仿真结果与实验结果一致。 五、实验小结
这次的仿真实验是 555 定时器（多谐振荡器）电路，实验连线较简单，但是原理并不简单，通过实验我更加深刻的理解了555定时器的工作原理。
单片机定时器2的使用
/*----------------------------------------------- 名称：定时器2 内容：通过定时让LED灯闪烁,数据口为：P0口 ------------------------------------------------*/ #include
555定时器实验报告
一、实验目的 二、实验原理 555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555 定时器的内部电路框图和外引脚排列图分别如图 2.9.1 和图2.9.2 所示。它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3 555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管的状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为2VCC /3，C2 的反相输入端的电压为VCC /3。若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。如果阈值输入端 TH 的电压大于2VCC/3，同时 TR 端的电压大于VCC /3，则C1 的输出为 0，C2 的输出为1，可将RS 触发器置 0，使输出为 0 电平。 它的各个引脚功能如下： 1脚：外接电源负端VSS或接地，一般情况下接地。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS 型时基电路VCC的范围为3 ~ 18V。一般用5V。 3脚：输出端Vo 2脚：低触发端 6脚：TH高触发端 4脚：是直接清零端。当端接低电平，则时基电路不工作，此时不论、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。 5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。 7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。 在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下，555时基电路的功能表如表6—1示。 三、实验内容 四、思考题
单片机定时器实验报告
XXXX大学信息工程与自动化学院学生实验报告 （2009 —2010 学年第二学期） 课程名称：单片机开课实验室： 2010年 5月14日 一．实验目的： 掌握定时器T0、T1的方式选择和编程方法，了解中断服务程序的设计方法，学会实时程序的调试技巧。 二．实验原理： MCS－51单片机内设置了两个可编程的16位定时器T0和T1，通过编程，可以设定为定时器和外部计数方式。T1还可以作为其串行口的波特率发生器。 定时器T0由特殊功能寄存器TL0和TH0构成，定时器T1由TH1和TL1构成，特殊功能寄存器TMOD控制定时器的工作方式，TCON控制其运行。定时器的中断由中断允许寄存器IE，中断优先权寄存器IP中的相应位进行控制。定时器T0的中断入口地址为000BH，T1的中断入口地址为001BH。 定时器的编程包括： 1）置工作方式。 2）置计数初值。 3）中断设置。 4）启动定时器。 定时器/计数器由四种工作方式，所用的计数位数不同，因此，定时计数常数也就不同。
在编写中断服务程序时，应该清楚中断响应过程：CPU执行中断服务程序之前，自动将程序计数器PC内容（即断点地址）压入堆栈保护（但不保护状态寄存器PSW，更不保护累加器A和其它寄存器内容），然后将对应的中断矢量装入程序计数器PC使程序转向该中断矢量地址单元中以执行中断服务程序。定时器T0和T1对应的中断矢量地址分别为000BH 和001BH。 中断服务程序从矢量地址开始执行，一直到返回指令“RETI”为止。“RETI”指令的操作一方面告诉中断系统该中断服务程序已经执行完毕，另一方面把原来压入堆栈保护的断点地址从栈顶弹出，装入到程序计数器PC，使程序返回到被到中断的程序断点处，以便继续执行。 因此，我们在编写中断服务程序时注意。 1．在中断矢量地址单元放一条无条件转移指令，使中断服务程序可以灵活地安排在64K 字节程序存储器的任何空间。 2．在中断服务程序中应特别注意用软件保护现场，以免中断返回后，丢失原寄存器、累加器的信息。 3．若要使执行的当前中断程序禁止更高优先级中断，可以先用软件关闭CPU中断，或禁止某中断源中断，在返回前再开放中断。 三．实验内容： 编写并调试一个程序，用AT89C51的T0工作方式1产生1s的定时时间，作为秒计数时间，当1s产生时，秒计数加1；秒计数到60时，自动从0开始。实验电路原理如图1所示。 计算初值公式 定时模式1 th0=(216-定时时间) /256 tl0=(216-定时时间) mod 256
STC89C52单片机定时器2的使用
52单片机有3个定时器，T2是一个16位自动重载的，像T0和T1的方式2一样，只不过它是16位重载，如果作为计数器或定时用，中断用的是5，就是interrupt 5，T2的引脚是P1.0口。P1.0作为I/O 口用了以后T2计数是不行了，不过定时或是作为串口时钟还是可以的。 T2CON（T2的控制寄存器）,字节地址0C8H： 0CFH 0CEH 0CDH 0CCH 0CBH 0CAH 0C9H 0C8H TF2 EXF2 RCLK TCLK EXEN2 TR2 C/T2 CP/RT2 各位的定义如下： TF2：定时/计数器2溢出标志，T2溢出时置位，并申请中断。只能用软件清除，但T2作为波特率发生器使用的时候，(即RCLK=1或TCLK=1),T2溢出时不对TF2置位。 EXF2：当EXEN2=1时，且T2EX引脚（P1.0）出现负跳变而造成T2的捕获或重装的时候，EXF2置位并申请中断。EXF2也是只能通过软件来清除的。RCLK：串行接收时钟标志，只能通过软件的置位或清除；用来选择T1（RCLK=0）还是T2（RCLK=1）来作为串行接收的波特率产生器 TCLK：串行发送时钟标志，只能通过软件的置位或清除；用来选择T1（TCLK=0）还是T2（TCLK=1）来作为串行发送的波特率产生器 EXEN2：T2的外部允许标志，只能通过软件的置位或清除；EXEN2=0：禁止外部时钟触发T2；EXEN2=1：当T2未用作串行波特率发生器时，允许外部 时钟触发T2，当T2EX引脚输入一个负跳变的时候，将引起T2的捕获 或重装，并置位EXF2，申请中断。 TR2：T2的启动控制标志；TR2=0：停止T2；TR2=1：启动T2 C/T2：T2的定时方式或计数方式选择位。只能通过软件的置位或清除；C/T2=0：选择T2为定时器方式；C/T2=1：选择T2为计数器方式，下降沿触发。CP/RT2：捕获/重装载标志，只能通过软件的置位或清除。CP/RT2=0时，选择重装载方式，这时若T2溢出（EXEN2=0时）或者T2EX引脚（P1.0）出现负跳变
555定时器电路数电实验报告
实验报告 课程名称：数字电子技术实验姓名： 学号： 专业： 开课学期： 指导教师：
实验课安全知识须知 1.须知1：规范着装。为保证实验操作过程安全、避免实验过程中意外发生，学生禁止穿拖 鞋进入实验室，女生尽量避免穿裙子参加实验。 2.须知2：实验前必须熟悉实验设备参数、掌握设备的技术性能以及操作规程。 3.须知3：实验时人体不可接触带电线路，接线或拆线都必须在切断电源的情况下进行。 4.须知4：学生独立完成接线或改接线路后必须经指导教师检查和允许，并使组内其他同学 引起注意后方可接通电源。实验中如设备发生故障，应立即切断电源，经查清问题和妥善处理故障后，才能继续进行实验。 5.须知5：接通电源前应先检查功率表及电流表的电流量程是否符合要求，有否短路回路存 在，以免损坏仪表或电源。 特别提醒：实验过程中违反以上任一须知，需再次进行预习后方可再来参加实验；课程中违反三次及以上，直接重修。 实验报告撰写要求 1.要求1：预习报告部分列出该次实验使用组件名称或者设备额定参数；绘制实验线路图， 并注明仪表量程、电阻器阻值、电源端编号等。绘制数据记录表格，并注明相关的实验环境参数与要求。 2.要求2：分析报告部分一方面参考思考题要求，对实验数据进行分析和整理，说明实验结 果与理论是否符合；另一方面根据实测数据和在实验中观察和发现的问题，经过自己研究或分析讨论后写出的心得体会。 3.要求3：在数据处理中，曲线的绘制必须用坐标纸画出曲线，曲线要用曲线尺或曲线板连 成光滑曲线，不在曲线上的点仍按实际数据标出其具体坐标。 4.要求4：本课程实验结束后，将各次的实验报告按要求装订，并在首页写上序号（实验课 上签到表对应的序号）。请班长按照序号排序，并在课程结束后按要求上交实验报告。 温馨提示：实验报告撰写过程中如遇预留空白不足，请在该页背面空白接续。
单片机实验报告——定时器
实验四定时器实验 自动化121班1202100236 张礼 一．实验目的 掌握定时器的工作原理及四种工作方式，掌握定时器计数初始值的计算，掌握如何对定时器进行初始化，以及程序中如何使用定时器进行定时。 二．实验仪器 单片机开发板一套，计算机一台。 三．实验任务 编写程序，使用单片机开发板上8位共阴极数码管的其中一位来显示0～9这九个字符，先从“0”开始显示，数字依次递增，当显示完“9”这个字符后，又从“0”开始显示，循环往复，每1秒钟变换一个字符，1秒钟的定时时间必须由定时器T0（或T1）提供。 开发板上的8位共阴极数码管与单片机的输入输出端口P1的硬件接线如图4-1所示，单片机P1口的8条数据线通过J3端子同时连接到2片74HC573D锁存器的输入端，数码管的各个同名端分别连接后再与锁存器U2的8个输出端相连，每一位数码管的位选端分别与锁存器U3的8个输出端相连。两片锁存器的输出使能端OE都恒接地，使得锁存器的内部数据保持器输出端与锁存器的输出端保持接通。而U2的锁存使能端LE由P2.1控制，所
以P2.1是段锁存；U3的锁存使能端LE由P2.0控制，所以P2.0是位锁存。当锁存使能端为“1”时，则锁存器输入端的数据传送到输出端；当锁存使能端为“0”时，锁存器输入端的数据则不能传送到输出端；因此段码和位码通过锁存器分时输出。 汇编语言程序流程如图4-2： 四．实验步骤： 1.数码管的0～9的字型码表如下： 2．参考图4-2所给的程序流程图编写实验程序。(注：以下程序为两位60秒计数程序) #include

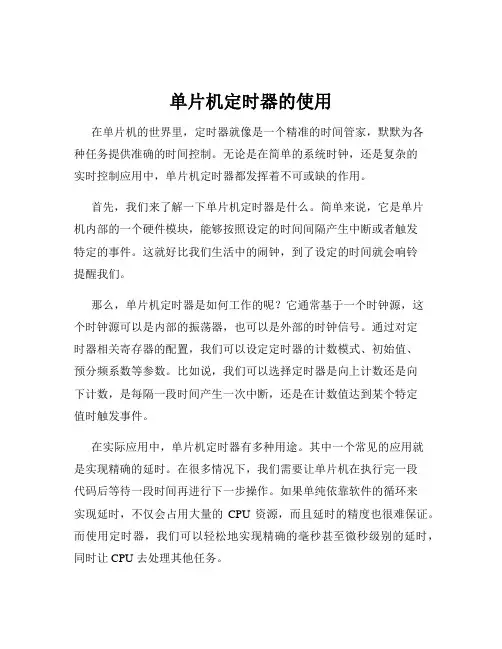

单片机定时器的使用总结
单片机定时器的使用 第一部分：51系列定时器 定时/计数器0 和定时/计数器1都有4种定时模式。 16位定时器对内部机器周期进行技术，机器周期加1，定时器值加1,1MHZ 模式下，一个机器周期为1us 。 定时器工作模式寄存器TMOD，不可位寻址，需整体赋值，高4位用于定时器1，第四位用于定时器0。 C/T：为定时器功能选择位，C/T=0对机器周期计数，C/T=1，对外部脉冲计数。 GATE:门控位，GATE=0，软件置位TRn即可启动计时器，GATE=1需外部中断引脚为高电平时才能软件置位TRn启动计时器，一般取GATE=0。 定时器控制寄存器TCON TFn：Tn溢出标志位，当定时器溢出时，硬件置位TFn，中断使能的情况下，申请中断，CPU响应中断后，硬件自动清除TFn。中断屏蔽时，该位一般作为软件查询标志，由于不进入中断程序，硬件不会自动清除标志位，可软件清除。 TRn：计时器启动控制位，软件置位TRn即可启动定时器，软件清除TRn 关闭标志位。 IEn：外部中断请求标志位。 ITn：外部中断出发模式控制位，ITn=0为低电平触发，ITn=1为下降沿触发。中断允许控制寄存器IE EA（IE.7）：全局中断控制位。EA=1开全局中断，EA=0关闭全局中断。 IE.6无意义。 ETn:定时器中断使能控制位。置位允许中断，清除禁止中断。 ES：串行接收/发送中断控制位，置位允许中断。 EXn：外部中断使能控制位。置1允许，清0禁止。 中断优先级控制寄存器IP，复位后为00H IP.6，IP.7保留，无意义。 PT2：定时器2中断优先级控制，置1设为高优先级，清0置位低优先级。 PS：串行中断优先级控制位。 PT1/0：定时器1/0优先级控制位，置1高，清0低。 PXn：外部中断优先级控制位。 当有同级中断同时响应，按IE0—>TF0—>IE1—>TF1—IE0—>RI+TI—>TF2顺序依次响应。
嵌入式系统流水灯,按键,定时器实验报告
嵌入式系统应用 实验报告 姓名： 学号： 学院： 专业： 班级： 指导教师：
实验1、流水灯实验 1.1实验要求 编程控制实验板上LED灯轮流点亮、熄灭，中间间隔一定时间。 1.2原理分析 实验主要考察对STM32F10X系列单片机GPIO的输出操作。 参阅数据手册可知，通过软件编程，GPIO可以配置成以下几种模式： ◇输入浮空 ◇输入上拉 ◇输入下拉 ◇模拟输入 ◇开漏输出 ◇推挽式输出 ◇推挽式复用功能 ◇开漏式复用功能 根据实验要求，应该首先将GPIO配置为推挽输出模式。 由原理图可知，单片机GPIO输出信号经过74HC244缓冲器，连接LED灯。由于74HC244的OE1和OE2都接地，为相同电平，故A端电平与Y端电平相同且LED灯共阳，所以，如果要点亮LED，GPIO应输出低电平。反之，LED灯熄灭。 1.3程序分析 软件方面，在程序启动时，调用SystemInit()函数（见附录1），对系统时钟等关键部分进行初始化，然后再对GPIO进行配置。 GPIO配置函数为SZ_STM32_LEDInit()（见附录2），函数中首先使能GPIO 时钟： RCC_APB2PeriphClockCmd(GPIO_CLK[Led], ENABLE); 然后配置GPIO输入输出模式： GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP； 再配置GPIO端口翻转速度：
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz； 最后将配置好的参数写入寄存器，初始化完成： GPIO_Init(GPIO_PORT[Led], &GPIO_InitStructure)。 初始化完成后，程序循环点亮一个LED并熄灭其他LED，中间通过Delay()函数进行延时，达到流水灯的效果（程序完整代码见附录3）。 实验程序流程图如下： 硬件方面，根据实验指南，将实验板做如下连接： 1.3实验结果

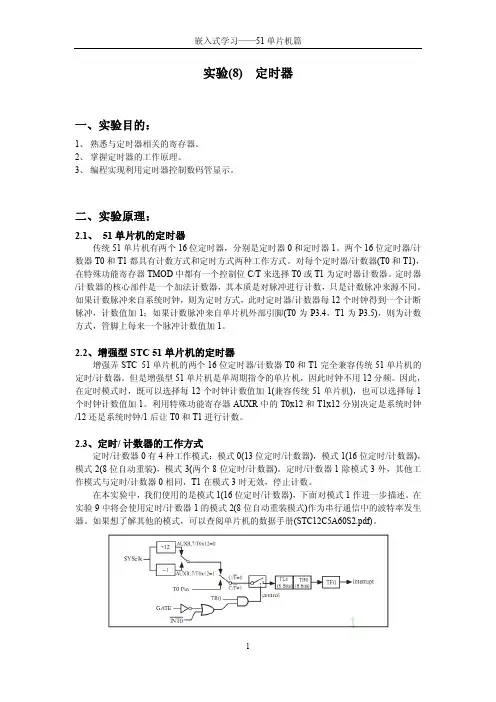

单片机定时器实验
实验三单片机内部定时器应用 实验目的 1、理解单片机内部定时器的工作原理及使用方法 2、了解单片机定时中断程序的编写和调试方法 3、掌握定时器的基本使用方法 实验仪器 单片机开发板、万利仿真机、稳压电源、计算机 实验原理 1、单片机定时器的工原理 MCS-51 单片机内部有两个16 位可编程的定时器/计数器T0 和T1。它们即可用作定时器方式，又可用作计数器方式。其中T0 由TH0 和TL0 计数器构成；T1 由TH1 和TL1 计数器构成。 工作于定时器方式时，通过对机器周期（新型51单片机可以对振荡周期计数）的计数，即每一个机器周期定时器加1，来实现定时。故系统晶振频率直接影响定时时间。如果晶振频率为12MHZ，则定时器每隔（1/12MHZ）×12=1us 加1。 工作于计数器方式时，对P3.4 或P3.5 管脚的负跳变（1→0）计数。它在每个机器周期的S5P2 时采样外部输入，当采样值在这个机器周期为高，在下一个机器周期为低时，计数器加1。因此需要两个机器周期来识别一个有效跳变，故最高计数频率为晶振频率的1/24。 特殊功能寄存器TMOD 用于定时器/计数器的方式控制。高4 位用于设置T1，低4 位用于设置T0。如图4-7所示。 图4-7 定时器模式控制字格式 TCON 寄存器用于定时器的计数控制和中断标志。如图4-8所示。 图4-8 定时控制寄存器数据格式 编写程序控制这两个寄存器就可以控制定时器的运行方式。 单片机内部定时器/计数器的使用，简而概之：（1）如需用中断，则将EA和相关中断控制位置1；（2）根据需要设置工作方式，即对TMOD设置；（3）然后启动计数，即对TR0或TR1置1。（4）如使用中断，则计数溢出后硬件会自动转入中断入口地址；如使用查询，则必须对溢出中断标志位TF0或TF1进行判断。
单片机定时器实验报告
（ 2009 —2010 学年第二学期） 课程名称：单片机开课实验室： 2010年 5月14日 一．实验目的： 掌握定时器T0、T1的方式选择和编程方法，了解中断服务程序的设计方法，学会实时程序的调试技巧。 二．实验原理： MCS－51单片机内设置了两个可编程的16位定时器T0和T1，通过编程，可以设定为定时器和外部计数方式。T1还可以作为其串行口的波特率发生器。 定时器T0由特殊功能寄存器TL0和TH0构成，定时器T1由TH1和TL1构成，特殊功能寄存器TMOD控制定时器的工作方式，TCON控制其运行。定时器的中断由中断允许寄存器IE，中断优先权寄存器IP中的相应位进行控制。定时器T0的中断入口地址为000BH，T1的中断入口地址为001BH。 定时器的编程包括： 1）置工作方式。 2）置计数初值。 3）中断设置。 4）启动定时器。 定时器/计数器由四种工作方式，所用的计数位数不同，因此，定时计数常数也就不同。 在编写中断服务程序时，应该清楚中断响应过程：CPU执行中断服务程序之前，自动
将程序计数器PC内容（即断点地址）压入堆栈保护（但不保护状态寄存器PSW，更不保护累加器A和其它寄存器内容），然后将对应的中断矢量装入程序计数器PC使程序转向该中断矢量地址单元中以执行中断服务程序。定时器T0和T1对应的中断矢量地址分别为000BH 和001BH。 中断服务程序从矢量地址开始执行，一直到返回指令“RETI”为止。“RETI”指令的操作一方面告诉中断系统该中断服务程序已经执行完毕，另一方面把原来压入堆栈保护的断点地址从栈顶弹出，装入到程序计数器PC，使程序返回到被到中断的程序断点处，以便继续执行。 因此，我们在编写中断服务程序时注意。 1．在中断矢量地址单元放一条无条件转移指令，使中断服务程序可以灵活地安排在64K 字节程序存储器的任何空间。 2．在中断服务程序中应特别注意用软件保护现场，以免中断返回后，丢失原寄存器、累加器的信息。 3．若要使执行的当前中断程序禁止更高优先级中断，可以先用软件关闭CPU中断，或禁止某中断源中断，在返回前再开放中断。 三．实验内容： 编写并调试一个程序，用AT89C51的T0工作方式1产生1s的定时时间，作为秒计数时间，当1s产生时，秒计数加1；秒计数到60时，自动从0开始。实验电路原理如图1所示。 计算初值公式 定时模式1 th0=(216-定时时间) /256 tl0=(216-定时时间) mod 256
