如何估算空调凝水量,通风冷凝水量

如何估算家用空调的凝水量

1空气的凝水现象

细心的朋友肯定注意到，在冬天发现早上起来时窗玻璃总是湿漉漉的。这是由于室内温暖潮湿的空气与较冷的窗玻璃（即外部温度比内部温度低得多）接触时水蒸气受冷出现了凝水现象。如果我们安装双层玻璃，这种状况可以大大缓解。而优美的山间雾气产生也是同样的原理。可见在自然界中空气发生凝水现象是普遍存在的。

图1玻璃窗凝水图2山雾的产生

我们生活中也经常遇到这种凝水现象，甚至常常受到凝水问题的困扰。比如我们常常注意到家用空调在夏季经常会排出大量的冷凝水。和大自然露水、云雾一样的道理。由于空气中总是存在着水蒸气，特别在春季、夏季湿度大、气温高的季节里，当空气被冷却后其中的不可见水蒸气会凝结成水出现。

图3空调冷凝水现象

图3是空调排放冷凝水的实拍图片，经常引起他人的不便，甚至发生严重的邻里纠纷。所以正确的安装空调并规划好冷凝水排放管路非常重要，而且大量的冷凝水积聚在室内也会导致地板受潮损坏。若空调安装不好，冷凝水无法及时排出也会造成

设备损害。而冬季由于空气干燥，经过空调升温后反而更加干燥，所以冬天我们往往要加湿，也从未看到冬天空调出现冷凝水的现象。

2家用空调冷凝水估算

那我们该如何预测空调运行过程中产生冷凝水的量呢？从而采取有效措施防止冷凝水到处横流呢？通常空调制冷时，室内机的进风口温度减去出风口温度差一般8-10?C，如果房间温度预期控制在25?C，那么室内机空调出风口温度就是17?C。我们可以基于这个前提条件估算空调平衡状态的凝水量就具有代表意义。通常空调房间温度25?C，湿度60%，从表1看把室内空气制冷到17?C并不会产生冷凝水。

那为什么空调运行时仍然会产生很多冷凝水呢？实际这是夏季由于室外湿热空气通过门窗渗漏到室内，这部分空气经过空调后温度降到露点导致冷凝水产生。利用等效原理，我们只需计算渗漏到室内的部分的空气制冷后会产生多少冷凝水即可。如果房间密封性很好，没有空气渗漏，那么理论上当空调运行平衡后就不会有冷凝水的出现，而空调总是有冷凝水产生也说明了房间的密封性不好，也造成空调运行费用高涨，外部环境条件决定了空调的负荷。现在很容易在网上查询到气象数据温度，湿度，下面图4和图5是上海2018-6-19的气象数据作为后续分析的基础。

图4室外气温(2018-6-19上海)

图5室外湿度(2018-6-19上海)

2.1图表法

图7是空气在各压力下的饱和蒸汽含水量图标。请注意左侧是大气（初始环境条件）在对应的湿度下的含水量，右侧是空气在各种压力下的饱和蒸汽含水量。通过两种情形下空气含水量的差值我们就可以确定有多少水蒸气会以凝水形态出现。注意右侧的曲线的标示的压力是表压。而家用空调系统的空气压力是等于大气压的，我们直接使用图7曲线来估算。如果以图4和图5凌晨1AM时的数据可知室外温度 26°C，湿度85%，那么将有18-12=6 [g water /kg air]的水蒸气成为冷凝水。一个小时内从门窗渗入空气量32.5m3，质量约为38kg空气，那么冷凝水量为6*38=228g/h。可以想象，如果为了得到24小时的凝水量，利用图表我们需要查表24次，显然是非常费时费力，而且人为读数误差比较大。

图7大气压和加压空气的饱和水蒸气含量

2.2直接计算法

下面直接用我开发的Excel计算软件直接进行计算，具体填入数据按表1，室外温度、湿度直接来自于图4和图5。这免除了作图查表的繁琐过程，只需花几分钟填入温度、大气压、相对湿度等即可直接得出空调每个时段的凝水量。为了便于理解，表3也可转化为图8。

图8空调凝水量估算结果(2018-6-19上海)

从上图可以看出在下午3点左右凝水量达到峰值，这是由于当天下午下了阵

雨，空气湿度大幅增加到96%，气温略有下降，因而空调凝水量大量出现。从上图可以看出，直接计算1AM 时的凝水量为222g ，而图表法得出的是228g ，相对误差非常小，直接计算法和图表高度一致。图表法最大的缺点是人为读数误差很大，每个人都可能得出不一样的结果，可能导致最终的结果千差万别，我们有必要采用更准确的计算法来解决实际问题，避免造成不良的后果。而且我们把24小时的凝水量加起来发现大概总共有4.8公斤，这个大概可以接满一个脸盆的水，相信有经验的朋友有过这样的经历。

空气凝水的计算原理涉及到比较复杂的湿空气气知识，这里我就不赘述期详细公式。有兴趣的可以访问百度文库:湿空气和压缩空气析水量冷凝水凝结水量计算。愿意深入研究而定不妨找一些相关书籍学习一下。上面的计算实例也算是抛砖引玉，方便大家灵活应用该Excel 计算软件，该计算软件可以直接计算压缩空气的凝水，适用广泛。最终的计算结果也间接说明该计算模板是准确度还是很高的，大家可以放心使用。

水资源利用方案

水资源利用方案 1

水资源利用方案计算人：校核人：日期：水资源利用方案

一、项目概况 xxxxx 本次规划的目标为：将本规划区域打造成为“配套完善、功能合理、具有宜人居住环境，体现威海市高品质生活的高档居住小区。打造优质生态环境，为居民塑造都市中自然优美、舒适便捷、卫生安全的宜居之地”。本项目水系统规划主要涉及水资源分析、用水定额的确定、用水量估算及水量平衡、给排水系统设计、节水器具、非传统水源利用。为节约用水，提高水资源利用效率，保护和改进生态环境，促进经济社会可持续发展，必须采取科学合理的行政、经济、技术等措施。加强用水管理，优化用水结构，改进用水工艺，实现计划用水，杜绝用水浪费，有效利用和保护水资源。二、水资源分析 xx市地处山东半岛最东端，内无大江大河，外无客水入境，水资源主要来源于境内的大气降水。全市多年平均年降水量770.6毫米，降水总量44.67亿立方米，多年平均径流深256.0毫米，地表水资源量14.84亿立方米，地下水资源量为5.14亿立方米，扣除地表水与地下水相互补给的重复计算量后，全市多年平均水资源总量16.86亿立方米。人均水资源占有量仅为573立方米，约为全国人均占有量的1/4，世界人均占有量的1/16，远低于维持一个地区经济社会发展所必须的人均占有量1000立方米的警戒线标准，属于资源性缺水城市。

人均水资源缺乏使雨水回用技术成为降低水资源消耗的必然选择，降雨量较为充沛则使得雨水收集利用成为可行的节水措施。三、水资源合理利用与节水措施 1．项目水系统规划建筑水规划的内容涉及到室内水资源利用、给排水系统、室外雨、污水的排放、再生水利用以及绿化、景观用水等问题。在进行该住宅小区设计前，结合该区域的给排水、水资源、气候特点等客观环境状况对水环境进行系统规划，制定水系统规划方案，增加水资源循环利用率，减少市政供水量和污水排放量。2．用水定额的确定、用水量估算及水量平衡： 2.1居民生活用水：拟建项目投入使用后，一二期规划入住2504户，总入住人口约8012人。根据《山东省城市生活用水量标准（试行）》（鲁建城字[ ]14号），考虑到威海市居民用水情况，项目区人均用水定额取100L/(人·d)，则总用水量按70%入住率为560.9m3/d，全年居民生活用水量为204707m3。其中，冲厕用水量以总用水量的40%计，为224.4 m3/d ，合计81883m3/a，预留使用威海市水务集团中水回用公司提供的中水管道。 2.2绿化用水：拟建项目绿地率为40.3%，绿地面积13875.4㎡。综合考虑当地气候、气象等因素，并结合类比资料，拟定小区平均绿化用水量按2L/（㎡·d）,年洒水天数为120天，则绿化用水量约为27.75m3/d、3330 m3/a.

分体空调施工方案

分体空调施工组织方案第一节：工程概况一、概况说明二、工程内容工程内容：材料準備、打墙洞、安装管线、吊装连接和保温、室内外机安装、控制连线及系统调试。三、工程特点 1、工程质量要求高，工期要求紧。 2、设备安装调试量大。 3、需与装修专业配合。 4、施工准备条件：空调设备分两大部分即：室内机、室外机。附属部分有室内、室外机连接管、控制接线、冷凝水管及部分空调室内机需要的其它附件。施工前要做的准备工作：（1）熟悉图纸；（2）材料準備；（3）准备机具；（4）组织施工人员；（5）核查现场土建结构情况；（6）学习有关的操作规程及质量验收标准；（7）由技术人员向技术班组进行全面交底；（8）加强安全管理，消除事故隐患，强调“一切工作以安全为前提”的工作理念。其它专业需配合的地方：（1）室内外机的连接管道洞的預留及開孔；（2）室内装饰专业应视室内机位置留出设备的进出风口和设备检修孔；（3）冷媒管没有坡度及高度限制，配管施工可让位于其它专业；（4）冷凝管有坡度要求，需要与其它专业协调统一安排。第二节：主要施工方法及技术要求

一、安装工程总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、墙上打洞、开槽、线槽安装、电线、焊接安装主管线、支托架安装、主管线保温分歧管焊接、主管线焊接、凝结水管线安装、管线保温、电力线敷设室内机固定及接口室外机支架固定试压凝结水管试漏系统抽真空统充氟试机调试、运行系统最后整理、验收试机调试、运行二、安装要点及技术要求： 1、打洞及处理：核准应开洞孔的位置及尺寸，无误后在要打洞的墙板上标出所开洞孔的大小，征得业主和现场顧問同意后进行打孔作业。管线过墙洞，采用电锤打孔，若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。孔的大小大于穿过管线（含保温层）外径，吊装室内机及支托架固定采用膨胀螺栓。管线穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面平齐，但应比地面高出20mm，管道与套管的空隙应用隔热或其它不燃材料填塞，不得将套管作为管道支撑。 3、冷媒配管（1）步骤：支架或吊杆制作、按图纸要求配管、焊接吹净试漏干燥保温（2）冷媒配管应严守配管三原则：干燥、清洁、气密性。首先是防止安装前铜管内有水分进入，配管后要吹净和真空干燥。施工时应注意管内清理；焊接时采用氮气置换焊，最后吹净。验一是保证焊接质量和喇叭口连接质量，二才是最后的气密性试验。

如何估算空调凝水量,通风冷凝水量

如何估算家用空调的凝水量 1空气的凝水现象细心的朋友肯定注意到，在冬天发现早上起来时窗玻璃总是湿漉漉的。这是由于室内温暖潮湿的空气与较冷的窗玻璃（即外部温度比内部温度低得多）接触时水蒸气受冷出现了凝水现象。如果我们安装双层玻璃，这种状况可以大大缓解。而优美的山间雾气产生也是同样的原理。可见在自然界中空气发生凝水现象是普遍存在的。图1玻璃窗凝水图2山雾的产生我们生活中也经常遇到这种凝水现象，甚至常常受到凝水问题的困扰。比如我们常常注意到家用空调在夏季经常会排出大量的冷凝水。和大自然露水、云雾一样的道理。由于空气中总是存在着水蒸气，特别在春季、夏季湿度大、气温高的季节里，当空气被冷却后其中的不可见水蒸气会凝结成水出现。图3空调冷凝水现象图3是空调排放冷凝水的实拍图片，经常引起他人的不便，甚至发生严重的邻里纠纷。所以正确的安装空调并规划好冷凝水排放管路非常重要，而且大量的冷凝水积聚在室内也会导致地板受潮损坏。若空调安装不好，冷凝水无法及时排出也会造成

设备损害。而冬季由于空气干燥，经过空调升温后反而更加干燥，所以冬天我们往往要加湿，也从未看到冬天空调出现冷凝水的现象。 2家用空调冷凝水估算那我们该如何预测空调运行过程中产生冷凝水的量呢？从而采取有效措施防止冷凝水到处横流呢？通常空调制冷时，室内机的进风口温度减去出风口温度差一般8-10?C，如果房间温度预期控制在25?C，那么室内机空调出风口温度就是17?C。我们可以基于这个前提条件估算空调平衡状态的凝水量就具有代表意义。通常空调房间温度25?C，湿度60%，从表1看把室内空气制冷到17?C并不会产生冷凝水。那为什么空调运行时仍然会产生很多冷凝水呢？实际这是夏季由于室外湿热空气通过门窗渗漏到室内，这部分空气经过空调后温度降到露点导致冷凝水产生。利用等效原理，我们只需计算渗漏到室内的部分的空气制冷后会产生多少冷凝水即可。如果房间密封性很好，没有空气渗漏，那么理论上当空调运行平衡后就不会有冷凝水的出现，而空调总是有冷凝水产生也说明了房间的密封性不好，也造成空调运行费用高涨，外部环境条件决定了空调的负荷。现在很容易在网上查询到气象数据温度，湿度，下面图4和图5是上海2018-6-19的气象数据作为后续分析的基础。

蒸汽冷凝水回收方案

蒸汽冷凝水回收方案 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT

设备房蒸汽凝结水回收再利用方案一、现状 750万吨现场锅炉房现有10t/h蒸汽锅炉4台，一般情况下有2台锅炉运行，蒸汽压力~，每天平均产生蒸汽量200t。主要用汽设备为2台湍流式热交换器、11台容积式热交换器、2台中央空调制冷机组和选矿浮选工艺用汽。容积式热交换器配有一套凝结水回收系统，为开式回收系统。二、存在的问题 1、大量的疏水阀漏汽和闪蒸二次汽对空排放，这部分浪费约占凝结水总量的5～20%，总热量的20～60%。 2、闪蒸二次汽的排放，在冬天热雾漫天，夏季热浪逼人，即对环境造成严重的热污染，又可能烫伤人员，存在安全隐患。 3、潮湿的环境加重了金属设备的腐蚀，电气设备老化，形成间接损失。 4、回收系统设有两台水泵，但没有敷设设备房至锅炉房的凝结水回收管路，所以没有启用，高温凝结水直接排至地沟，造成水资源和热能的白白浪费。 5、开式回收系统凝结水收集至开式水箱，再次溶解空气中的氧气，二氧化碳等杂质，增加了后处理费用。目前国内企业的凝结水回收基本采取开式水罐、水箱等，为减少闪蒸二次汽（凝结水温度高，进到开式系统压力降低，大量的显

热变成潜热，形成二次汽化）的排放。有的企业采用掺水降温，降低水质和利用价值，还有的企业专门上一台冷凝器，用循环水对闪蒸二次汽进行吸，然后再通过凉水塔将热量排放掉，为浪费这部分能源，还要上设备和花费新的能源。三、解决方案采用闭式回收系统，对开式回收系统进行适当改造，购置安装一套SVLN-5闭式凝结水回收装置，敷设一趟300米φ58*4无缝钢管，作为设备房至锅炉房除氧器凝结水回收管路，将凝结水回收至锅炉再利用。四、主要设备材料清单五、设备配置清单

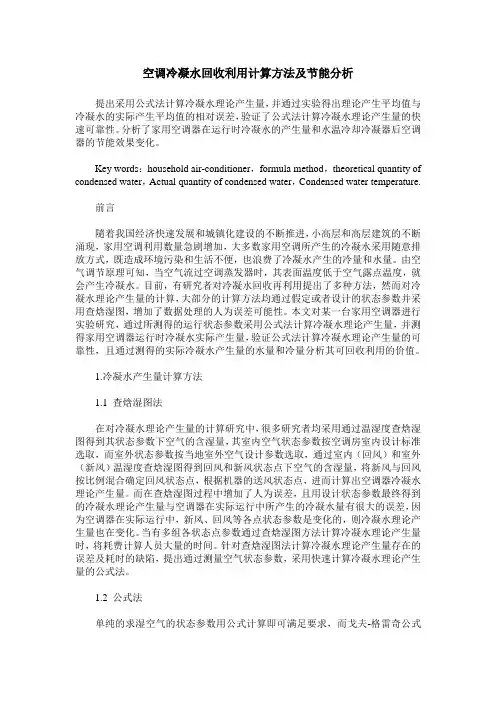

空调冷凝水回收利用计算方法及节能分析报告
