单向全波整流及滤波电路

“单向全波整流及滤波电路”教学设计方案

说课

一、授课内容

（一）教材内容：授课内容是由中国铁路出版社出版的、由董秀峰编著的《模拟电子技术》教材第七章直流稳压电源的第一节、第二节“单向桥式全波整流电路及滤波电路”中的内容。（二）内容分析：

整流及滤波是本章直流稳压电源教学中的教学重点。整流及滤波的概念虽然不复杂，但学生还是不容易掌握，容易混乱，且各种电子设备中稳压电源部分故障达到整个硬件故障近50%左右，整流及滤波实用性比较强。因此，整流及滤波是电子电路教学的重点内容，学生必须重点掌握，并能灵活运用，解决实际问题。

（三）教学重点：

1、单相桥式全波整流电路

2、电容滤波电路

（四）教学难点：

滤波电路的定量计算。

（五）教学特色：借助实物演示实验，使理论与实践紧密结合，学生有了直观感性认识；借助多媒体，采用启发式教学，从案例分析，启发思路。

（六）教学目标：

1、知识目标：

（1）理解单相桥式全波整流及滤波电路的组成；

（2）掌握单相桥式全波整流及滤波电路的工作原理、参数计算。

2、能力目标：

（1）在直流稳压电源中出现故障能够分析查找故障点并排除；

（2）培养学生分析问题，解决问题的实际能力。

3、情感目标：

（1）通过课堂的学习交流，创造良好的学习氛围，增强师生感情，增强班级凝聚力；

（2）以实际稳压电源演示实验，学生有了感性认识，使学生体验掌握整流及滤波概念后成功的快感，增强自信心。

二、说教法：

1、展示直流稳压电源实物，介绍直流稳压电源在各种电子产品中应用，看实际稳压电源演示实验，学生有了感性认识，激发了学习兴趣；采用启发式教学，再提出问题，由问题驱动引出概念，引出知识点，再讲授整流、滤波工作原理及分析方法。

2、坚持以“学生能力形成为核心”，在保证知识的系统性、完整性及严谨性的基础上，发挥教师的主导作用，讲授书本上学不到知识，传授本人实践方面经验，充分激发学生的学习兴趣，能够学以致用，使学生主动学习，实现师生方面很好的良性互动。

教案

单相半波整流电路

单相半波整流电路”教学设计一、教学依据：高等教育出版社教育部高职高专规划教材《电工电子技术》林平勇、高嵩主编，第十三章第一节二、教材分析：在小功率整流电路中，单相半波整流电路凭借其电路结构简单的特点广泛应用于电工电子技术中。学好本节的内容将为后续课程内容单相全波整流电路、单相桥式整流电路、倍压整流电路打下良好的基础；同时也是教材前面半导体二极管知识的一个重要应用，所以本节内容在顺序安排上起到了承上启下的作用。本节主要介绍了单相半波整流电路的结构、工作原理以及负载电压和电流，在讲授时教师应吃透教材，深入浅出，利用实验现象、挂图形像直观地帮助学生掌握本节知识，并设计问题给学生以启迪。三、学生分析：电子电路理论普遍具有抽象性，而我们中职类学生基础较薄弱，所以中技生在学习基础理论的过程就较吃力，针对这一特点，本人直接通过实验的方法，利用直观现象来激发学生的学习兴趣，集中学生的听课注意力。在讲授本节内容时，本人在课堂上亲自演示用示波器测量单相半波整流电路的输入输出波形，学生可直观波形，对比波形来理解整流的作用和目的。另外结合整流电路应用于日常生活的电器（例如手机、MP3的充电器）来激发学生的学习整流电路的兴趣；在讲授整流原理时进行讲练结合，用任务驱动法展开教学。整个教学过程中应充分利用插图并通过教师的示范及学生亲自动手分析等，使学生逐步掌握分析电路的技能.要注意教给学生分析电路的方法，提高演示实验的可见度。在演示实验时最好边讲解，边操作.教师的演示将对学生起示范作用，因此要注意操作的规范性。四、教学目标： 1知识与技能：帮助学生掌握单相半波整流电路的结构、工作原理及负载电压和电流的计算。 2、情感目标：利用实物展示、挂图和演示实验现象来引导学生理解整流的概念和作用，激发学生的兴趣，促进教育学的配合。 3、价值观：培养学生分析和检修整流电路故障的能力。五、教学重点和难点：单相半波整流电路的工作原理分析，输出电压极性和波形分析及负载直流电压电流的计算。六、教具准备： 1N4007小功率整流二极管一只、手机充电器及其配套锂电池、示波器和事先制作好的单相半波整流电路、挂图2张七、教学方法：实物展示法、实验演示法、讲练结合法、启发诱导法八、教学过程： 1、课堂引入（一）:师生互动环节（教师展示手机充电器对锂电池充电过程）

全波整流滤波电路

二极管全波整流滤波电路 ①下面分两部分介绍其工作原理，即桥式整流电路与滤波电路两部分。首先，介绍桥式整流电路，其工作原理为如下：电路图图10.02（a）在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。根据图10.02(a)的电路图可知：当正半周时二极管D1、D3导通，在负载电阻上得到正弦波的正半周。当负半周时二极管D2、D4导通，在负载电阻上得到正弦波的负半周。在负载电阻上正负半周经过合成，得到的是同一个方向的单向脉动电压。单相桥式整流电路的波形图见图10.02(b)。

下面介绍滤波电路的工作原理：（1）滤波的基本概念滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。电容器C对直流开路，对交流阻抗小，所以C应该并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L 应与负载串联。经过滤波电路后，既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数，改善了直流电压的质量。（2）电容滤波电路现以单相桥式电容滤波整流电路为例来说明。电容滤波电路如图10.06所示，在负载电阻上并联了一个滤波电容C。若电路处于正半周，二极管D1、D3导通，变压器次端电压v2给电容器C充电。此时C相当于并联在v2上，所以输出波形同v2，是正弦形。当v2到达90°时，v2开始下降。先假设二极管关断，电容C就要以指数规律向负载ＲL放电。指数放电起始点的放电速率很大。在刚过90°时，正弦曲线下降的速率很慢。所以刚过90°时二极管仍然导通。在超过90°后的某个点，正弦曲线下降的速率越来越快，当刚超过指数曲线起始放电速率时，二极管关断。所以，在t1到t2时刻，二极管导电，Ｃ充电，v C=v L按正弦规律变化；t2到t3时刻二极管关断，v C=v L按指数曲线下降，放电时间常数为R L C。通过以上分析画出波形图如下： ②讨论C和RL的大小对输出电压的影响。

整流滤波稳压实验报告

整流滤波及稳压电路学院：机电工程学院专业：电气工程及其自动化学号：14040410039 姓名：廖芳群一、实验目的 1．掌握单相桥式整流电路的应用 2．掌握电容滤波电路的特性 3．掌握稳压管稳压的应用和测试二、实验仪器电路板，示波器，函数信号发生器等。三、实验原理直流稳压电源是所有电子设备的重要组成部分，它的基本任务是将电力网交流电压变换为电子设备所需要的交流电压值，然后利用二极管单向导电性将交流电压整流为单向脉冲的直流电压，再通过电容或电感等储能元件组成的滤波电路来减小其脉动成分，从而得到较平滑的直流电压。同时，由于该直流电压易受电网波动及负载变化的影响，必须加稳压电路，利用负反馈来维持输出直流电压的稳定。直流稳压电源的基本组成框图和工作波形如图一所示： 220V a b c 50Hz 图一 1、整流电路利用二极管的单向导电作用，将电网的交流电转变成单方向的脉冲直流电，这就是整流。常用的整流电路有半波整流、桥式整流以及倍压整流。这次实验中主要采用桥式整流的方式获得单向脉冲的直流电源。桥式整流电路（如图二）由四个二极管组成，负载电流也由两路二极管轮流导通（如V1,V2）而提供，波纹小，截止一路两个二极管（如V3，V4）分担反向电压，对整流管要求较低，是最常用的整流电路。

图二 2、滤波电路整流电路输出的是直流脉冲电压，这种脉冲电压中含有较大的交流成分，因而不能保证电子设备正常工作，尤为明显的是在音响设备中会出现较严重的交流哼声。因此需要进一步减小输出电压的这种脉动，使其更加平滑。滤波电路就是利用电容或电感在电路中的储能作用来完成此功能的。常用的滤波器有电容滤波和电感滤波，但是相同的滤波效果时，采用电容滤波比采用电感滤波更经济有效。如图三，以桥式整流为例，说明整流滤波的工作原理。图三 3、稳压电路虽然整流滤波电路可使交流电变成平滑的直流电，但由于受到电网电压的波动、负载电阻的变化以及环境温度的变化，这些均会导致输出直流电压的不稳定。因此，大多数电子设备还需要采取一定的稳压电路（措施），以保证输出电压值的稳定。稳压电路的种类通常有稳压管稳压电路、串联型稳压电路、集成稳压电路和开关型稳压电路。对稳压电路的主要要求如下： ⑴稳压系数s （i i U U U U /0/0/??=）小，稳定度高，即输出电压相对变化量要远小于输入电压变化量。 ⑵输出电阻0R 小，L I U R ??=/00,0R 小，一般为m Ω量级，表示负载电流变化时，输出电压稳定。 ⑶温度系数T S 小，T U S T ??=/0(mV/℃),T S 表示温度变化时，输出电压稳定。四、实验内容

(完整版)整流滤波电路实验报告

整流滤波电路实验报告姓名：XXX 学号：5702112116 座号：11 时间：第六周星期4 一、实验目的 1、研究半波整流电路、全波桥式整流电路。 2、电容滤波电路，观察滤波器在半波和全波整流电路中的滤波效果。 3、整流滤波电路输出脉动电压的峰值。 4、初步掌握示波器显示与测量的技能。二、实验仪器示波器、6v交流电源、面包板、电容（10μF*1，470μF*1）、变阻箱、二极管*4、导线若干。三、实验原理 1、利用二极管的单向导电作用，可将交流电变为直流电。常用的二极管整流电路有单相半波整流电路和桥式整流电路等。 2、在桥式整流电路输出端与负载电阻RL并联一个较大电容C，构成电容滤波电路。整流电路接入滤波电容后，不仅使输出电压变得平滑、纹波显著成小，同时输出电压的平均值也增大了。四、实验步骤 1、连接好示波器，将信号输入线与6V交流电源连接，校准图形基准线。 2、如图，在面包板上连接好半波整流电路，将信号连接线与电阻并联。

3、如图，在面包板上连接好全波整流电路，将信号输入线与电阻连接。

4、在全波整流电路中将电阻换成470μF的电容，将信号接入线与电容并联。 5、如图，选择470μF的电容，连接好整流滤波电路，将信号接入线与电阻并联。改变电阻大小（200Ω、100Ω、50Ω、25Ω）

200Ω100Ω50Ω

25Ω 6、更换10μF的电容，改变电阻（200Ω、100Ω、50Ω、25Ω）200Ω 100Ω

50Ω 25Ω 五、数据处理 1、当C 不变时，输出电压与电阻的关系。输出电压与输入交流电压、纹波电压的关系如下： avg)r m V V V （输+= 又有i avg R C V ??=输89.2V )(r 所以当C 一定时，R 越大就越小 )(r V avg 越大输V

单相半波整流电路仿真实验报告

单相半波整流电路仿真实验报告一、实验目的和要求 1.掌握晶闸管触发电路的调试步骤与方法； 2.掌握单相半波可控整流电路在电阻负载和阻感负载时的工作； 3.掌握单相半波可控整流电路MATLAB的仿真方法，会设置各个模块的参数。二、实验模型和参数设置 1. 总模型图：有效值子系统模型图：平均值子系统模型图：

2.参数设置晶闸管：Ron=1e-3,Lon=1e-5,Vf=,Ic=0,Rs=500, Cs=250e-9.电源：Up=100*, f=50Hz. 脉冲发生器：Amplitude=5, period=, Pulse Width=2 情况一：R=1Ω,L=10mH; a=0°or a=60°；情况二：L=10mH; a=0°or a=60°；三、波形记录和实验结果分析（1）R=1Ω,L=10mH; a=0°时的波形图：（2）R=1Ω,L=10mH; a=60°时的波形图：

（3）L=10mH; a=0°时的波形图：（4）L=10mH; a=60°时的波形图：

在波形图中，从上到下依次代表电源电压、脉冲发生器电压、晶闸管的电流，、晶闸管两端电压、负载电流和负载两端电压。分析对比这四张图可以知道，由于负载中有电感，因此晶闸管截止的时刻并不在电压源为负值的时刻，而是在流过晶闸管的电流为零的时刻；同时，在对比中可以发现在电感相同的情况下，电阻负载的存在会使关断时间提前。 1.计算负载电流、负载电压的平均值：以R=1Ω,L=10mH时 o α = 负载电压的平均值为如下： o α 60 = 负载电压的平均值为如下：

整流滤波电路实验报告(模板加实验图片)

学生姓名： XX 学号：00000000 专业班级：XXXXXXXXXXXXXX 实验时间：XXXX时XXX分第XX周星期X 座位号：XX 上面是我自己的信息，被我改成“XX”，下载者自行修改，最下面还有我做实验的图片，如果没做实验或者实验一塌糊涂可以参照，或者P成黑白or照着画，这5财富值，你看值，就下载！我很给力的！！！！！整流滤波电路实验一．实验目的 1.研究半波整流电路、全波桥式整流、滤波电路； 2.测绘电学原件的伏安特性曲线，学习图示法表示实验结果。二.实验器材 6伏交流电源，双踪示波器，电解电容470μF×1、100μF×1，整流二极管IN4007×4，电阻箱，导线若干。三.实验原理 1、利用二极管的单向导电作用，可将交流电变为直流电。常用的二极管整流电路有单相半波整流电路和桥式整流电路等。 2、在桥式整流电路输出端与负载电阻RL并联一个较大电容C，构成电容滤波电路。整流电路接入滤波电容后，不仅使输出电压变得平滑、纹波显著成小，同时输出电压的平均值也增大了。四.实验步骤

1、连接好示波器，将信号输入线与6V 交流电源连接，校准图形基准线。 2、如图，在面包板上连接好半波整流电路，将信号连接线与电阻并联。 3、如图，在面包板上连接好全波整流电路，将信号输入线与电阻连接。

4、在全波整流电路中将电阻换成470μF的电容，将信号接入线与电容并联。 5、如图，选择470μF的电容，连接好整流滤波电路，将信号接入线与电阻并联。改变电阻大小（200Ω、100Ω、50Ω、25Ω） 6、更换10μF的电容，改变电阻大小（200Ω、100Ω、50Ω、25Ω） 7、分别记下并描绘出各波形图。五.实验数据以及波形图

单相半波整流电路的设计

单相半波整流电路的设计摘要本文主要进行了单相半波整流电路的设计。单相半波整流电流电路的特点是简单，但输出脉动大，变压器二次电流中含有直流分量，造成变压器铁芯直流磁化。为使变压器铁心不饱和，需增大铁心面积，增大了设备的容量。实际上很少应用此种电路。分析该电路的主要目的在于利用其简单易学的特点，建立起整流电路的基本概念。晶闸管不同于整流二极管，它的导通是可控的。可控整流电路的作用就是把交流电变换为电压值可以调节的直流电。在充分理解单相半波整流电路工作原理的基础上，本文设计出了单相半波整流电路带电阻负载、电感负载、阻感负载时的电路原理图，并对其中的相关参数进行了计算，仿真波形对比发现结果正确。关键词：晶闸管，整流，触发

目录摘要 .................................................................... 1课题背景............................................... 错误！未指定书签。 1.1选题背景 (1) 1.2参数选择 (1) 2单相半波整流电路的设计................................. 错误！未指定书签。 2.1单相半波整流电路（电阻负载） ..................... 错误！未指定书签。 2.1.1工作原理和电路特点（电阻负载）.............. 错误！未指定书签。 2.1.2电路原理图（电阻负载）...................... 错误！未指定书签。 2.1.3参数计算（电阻负载）........................ 错误！未指定书签。 2.1.4仿真波形（电阻负载）........................ 错误！未指定书签。 2.1.5结论（电阻负载）............................ 错误！未指定书签。 2.2单相半波整流电路（电感负载） ..................... 错误！未指定书签。 2.2.1工作原理（电感负载）........................ 错误！未指定书签。 2.2.3仿真波形（电感负载）........................ 错误！未指定书签。 2.3单相半波整流电路（阻感负载） ..................... 错误！未指定书签。 2.3.1工作原理（阻感负载）........................ 错误！未指定书签。 2.3.2电路原理图（阻感负载）...................... 错误！未指定书签。 2.3.3参数计算（阻感负载）........................ 错误！未指定书签。 2.3.4仿真波形（阻感负载）........................ 错误！未指定书签。致谢 .................................................... 错误！未指定书签。参考文献 ................................................ 错误！未指定书签。

半波精密整流电路、8种类型精密全波整流电路及详细分析

精密全波整流电路图中精密全波整流电路的名称,纯属本人命的名,只是为了区分;除非特殊说明,增益均按1设计.图1是最经典的电路,优点是可以在电阻R5上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节增益图2优点是匹配电阻少,只要求R1=R2 图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3 图4的匹配电阻全部相等,还可以通过改变电阻R1来改变增益.缺点是在输入信号的负半周,A1的负反馈由两路构成,其中一路是R5,另一路是由运放A2复合构成,也有复合运放的缺点. 图5 和图6 要求R1=2R2=2R3,增益为1/2,缺点是:当输入信号正半周时,输出阻抗比较高,可以在输出增加增益为2的同相放大器隔离.另外一个缺点是正半周和负半周的输入阻抗不相等,要求输入信号的内阻忽略不计图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;要求正负半周增益的绝对值相等,例如增益取2,可以选R1=30K,R2=10K,R3=20K 图8的电阻匹配关系为R1=R2 图9要求R1=R2,R4可以用来调节增益,增益等于1+R4/R2;如果R4=0,增益等于1;缺点是正负半波的输入阻抗不相等,要求输入信号的内阻要小,否则输出波形不对称. 图10是利用单电源运放的跟随器的特性设计的,单电源的跟随器,当输入信号大于0时,输出为跟随器;当输入信号小于0的时候,输出为0.使用时要小心单电源运放在信号很小时的非线性.而且,单电源跟随器在负信号输入时也有非线性. 图7,8,9三种电路,当运放A1输出为正时,A1的负反馈是通过二极管D2和运放A2构成的复合放大器构成的,由于两个运放的复合(乘积)作用,可能环路的增益太高,容易产生振荡. 精密全波电路还有一些没有录入,比如高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的,其实和这个高阻抗型的原理一样,就没有专门收录,其它采用A1的输出只接一个二极管的也没有收录,因为在这个二极管截止时,A1处于开环状态. 结论: 虽然这里的精密全波电路达十种,仔细分析,发现优秀的并不多,确切的说只有3种,就是前面的3种. 图1的经典电路虽然匹配电阻多,但是完全可以用6个等值电阻R实现,其中电阻R3可以用两个R并联.可以通过R5调节增益,增益可以大于1,也可以小于1.最具有优势的是可以在R5上并电容滤波. 图2的电路的优势是匹配电阻少,只要一对匹配电阻就可以了.

单相半波可控整流电路实验

————————————————————————————————作者：————————————————————————————————日期：

重庆三峡学院实验报告课程名称电力电子技术实验名称单相半波可控整流电路实验实验类型验证学时 2 系别电信学院专业电气工程及自动化年级班别2015级2班开出学期2016-2017下期学生姓名袁志军学号201507144228 实验教师谢辉成绩 2017 年 4 月 30 日

填写说明 1、基本内容（1）实验序号、名称（实验一：xxx）；（2）实验目的；（3）实验原理；（4）主要仪器设备器件、药品、材料；（5）实验内容；（6）实验方法及步骤（7）数据处理或分析讨论 2、要求：（1）用钢笔书写（绘图用铅笔）（2）凡需用坐标纸作图的应使用坐标纸进行规范作图实验三单相半波可控整流电路实验一、实验目的 (1)掌握单结晶体管触发电路的调试步骤和方法。 (2)掌握单相半波可控整流电路在电阻负载及电阻电感性负载时的工作。 (3)了解续流二极管的作用。二、实验所需挂件及附件型号备注序号 1 DJK01 电源控制屏该控制屏包含“三相电源输出”，“励磁电源”等几个模块。 2 DJK02 晶闸管主电路该挂件包含“晶闸管”，以及“电感”等几个模块。 3 DJK03-1 晶闸管触发该挂件包含“单结晶体管触发电路”模块。电路 4 DJK06 给定及实验器该挂件包含“二极管”等几个模块。件 5 D42 三相可调电阻 6 双踪示波器自备 7 万用表自备三、实验线路及原理将DJK03-1挂件上的单结晶体管触发电路的输出端“G”和“K”接到DJK02挂件面板上的反桥中的任意一个晶闸管的门极和阴极，并将相应的触发脉冲的钮子开关关闭（防止误触发），图中的R负载用D42三相可调电阻，将两个900Ω接成并联形式。二极管VD1和开关S1均在DJK06挂件上，电感L d在DJK02面板上，有100mH、200mH、700mH 三档可供选择，本实验中选用700mH。直流电压表及直流电流表从DJK02挂件上得到。四、实验方法 (1)单结晶体管触发电路的调试将DJK01电源控制屏的电源选择开关打到“直流调速”侧，使输出线电压为200V，用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，用双踪示波器观察单结晶体管触发电路中整流输出的梯形波电压、锯齿波电压及单结晶体管触发电路输出电压等波形。调节移相电位器RP1，观察锯齿波的周期变化及输出脉冲波形的移相范围能否在30°～170°范围内移动?

运放全桥整流电路

信息与通信工程学院电子工程师资格认证实验报告院系：信息与通信工程学院专业：电子信息工程班级：电子105 学生姓名：凌云指导老师：吴宝春、杨亚宁完成日期：2013年6月5日

运放全桥整流电路实验内容：桥式整流电路在电力电子领域中的应用及其重要，也是应用最为广泛的电路。不仅在一般的工业领域的应用非常广泛，如中频炉、发电机励磁、自动控制等，也广泛应用于交通运输、电力系统、通信系统、能源系统、以及其他领域。 1、电源电压：交流220V/50Hz 2、输出电压范围50V~100V 3、最大输出电流：10A 4、具有过流保护功能，动作电流：12A 5、具有稳压功能 6) 效率不低于70% 电路原理图：实验数据（程序）： 1、阻性负载电阻负载a≤60 时，电流波形连续，一个波头为60°，所以积分区间为60°整流电压的平均值为：电阻负载且60 ≤α≤120°时，电流波形断续，一个波头小于60°，所以积分区间小于60°，整流电压平均值为： 2、感性负载当电感足够大时，整流电流波形连续且为水平线。整流电流的平均值和有效值相等Id=I，每个晶闸管每周期导通120°，整流电压的平均值为

α=0°时，Ud0=2.34U2；α=90°时，Ud=0V。移相范围为90°。负载电流平均值为：实验结论： 1、电源变压器：将电网交流电压（220V或380V）变换成符合需要的交流电压，此交流电压经过整流后可获得电子设备所需的直流电压。因为大多数电子电路使用的电压都不高，这个变压器是降压变压器。 2、整流电路：利用具有单向导电性能的整流元件，把方向和大小都变化的50Hz交流电变换为方向不变但大小仍有脉动的直流电。 3、滤波电路：利用储能元件电容器C两端的电压（或通过电感器L的电流）不能突变的性质，把电容C（或电感L）与整流电路的负载RL并联（或串联），就可以将整流电路输出中的交流成分大部分加以滤除，从而得到比较平滑的直流电。在小功率整流电路中，经常使用的是电容滤波。 4、稳压电路：当电网电压或负载电流发生变化时，滤波电路输出的直流电压的幅值也将随之变化，因此，稳压电路的作用是使整流滤波后的直流电压基本上不随交流电网电压和负载的变化而变化。创新点：

单相半波整流电路教案 - 1

单相半波整流电路教案教材分析在小功率整流电路中，单相半波整流电路凭借其电路结构简单的特点广泛应用于电工电子技术中。学好本节的内容将为后续课程内容单相全波整流电路、单相桥式整流电路、教学重点和难点单相半波整流电路的工作原理分析，输出电压极性和波形分析及负载直流电压电流的计算。（一）：师生互动环节（教师展示手机充电器对锂电池充电过程）师：同学们我们现在使用的手机锂电池的低压直流电能是从哪里得来的呢？生：是手机充电器供给的（学生异口同声的回答）师：是的。充电器直接引入的是市电220V，50H Z的交流电能，而手机锂电池需要存储的是低压直流电能，那么请同学们思考下充电器是如何给锂电池充电的呢？生：先降压后变换（少数学生能回答）换成脉动的低压直流电能--------单相半波整流电路（板书）（一）：单相半波整流电路的结构与工作原理（板书）（约43分钟）教师提示：“单相”一词是指输入整流电路的交流电是单相交流电。而“半波”一词同学们可在下面讲授的半波整流原理中自己总结，到时老师请同学们回答。（任务驱动法教学可集中学生的听课注意力） 1：电路结构组成（板书） 2：工作原理（板书）教师引导：输入整流电路的交流电压来自于电源变压器的二次绕组输出端，在分析整流原理时应将交流电压分成正、负半周两种情况来考虑。另外为了分析方便，变压器T应假设为无损耗的理想元件，整流二极管V应为理想二极管，负载为纯电阻性负载。教师提问：①：上面分析了半波整流电路的工作原理，由此可以回答什么是半波整流。（请学生回答） ②：若在上面图中把整流二极管V极性对调后整理电路的原理又怎样分析

半波整流电容滤波电路分析

半波整流电容滤波电路分析 [摘要]本文首先介绍了半波整流过程，然后以桥式整流为例从物理角度和数学物理角度分别介绍了阻容滤波电路的波形和效果，指出了两种分析方法，得出了两种结果，最后指出了产生差别的原因。 [关键词]电压；电流；整流；滤波；充放电；傅里叶级数[DOI]1013939/jcnkizgsc201528062 任何电子设备都需要直流电源供电。获得直流电源最简单最经济的方法就是将交流电变为直流电。其中，半波整流电容滤波电路是最简单最基本的电路。这里试图从教学的角度对电路进行分析。 1 单相半波整流电路电路如图1所示，为了问题的简化并突出重点，所有器件都认为是理想器件。变压器副边电压U2是正弦波。图1 单相半波整流电路当U2在正半周时，A点电位比B点高，二极管D加正向电压而导通，因为忽略了二极管正向导通压降，所以uo 与u2完全相同，则，负载电压uo、二极管管压降ud、流过负载的电流io和二极管的电流id 为： uo=u2

ud=0 io=id=0 当U2在负半周时，A点电位比B点低，二极管D加反向电压而截止，则，负载电压uo、二极管管压降ud、流过负载的电流io和二极管的电流id 为： uo=0 ud=u2 io=id=0 通过积分计算不难算出负载上输出电压、电流为 Uo=u2 045u2 IO=ID==045 输出电压的脉动系数（S）定义为输出电压的基波最大值与输出直流电压平均值之比。则 S===157如图2所示。图2 半波整流电压电流波形 2 电容滤波电路实际生活中桥式整流滤波电路应用广泛，这里以它为例分析一下电容滤波电路。如图3（a）所示，不妨令电容初始电压为零，则当u2按正弦规律从零时刻上升时，D1、D3导通，电容开始充电，因为导线和二极管都是理想器件，所以，电容充电完全和u2一样按正弦规律上升，直至充到最大值U2。此后u2按正弦

桥式整流滤波电路实验

桥式整流、滤波及稳压电路一、实验目的 1.学会半导体二极管和稳压管极性的简单测试，了解其工作性能和作用； 2.掌握单相桥式整流、滤波、稳压电路的工作原理和对应电压波形及测试方法； 3.掌握输入交流电压与输出直流电压之间的关系； 4.了解倍压整流的原理与方法。二、实验原理整流电路是将交流电变为直流电以供负载使用。直流稳压电源先通过整流电路把交流电变为脉动的直流电，再经各种滤波电路、稳压电路，使输出直流电压维持稳定。由整流、滤波、稳压环节构成的简单稳压电路如图1所示图1 桥式整流、滤波、稳压电路三、实验仪器设备注意事项：切勿用毫安表测电压。注意万用表的交直流电压挡、欧姆挡的转换及量程的选择；防止误操作，避免电源短路、烧损二极管和电容；四、实验内容与要求根据实验室提供的实验设备完成以下实验内容的设计： 1.用万用表测量二极管，学会用万用表检查二极管极性和性能的好坏。 2.设计并连接单相桥式整流电路，调节负载电阻，使负载电流分别为2mA和8mA，测量并记录输入交流电压、整流电路的输出直流电压和负载两端的电压的大小，用示波器观察并画出上述

3.设计并连接具有滤波的单相桥式整流电路，调节负载电阻，使负载电流分别为2mA和8mA 时，测量并记录输入交流电压，整流滤波电路的输出直流电压和负载两端的电压的大小，用示波器观察并画出上述电压的波形。 4. 在上一个电路（单相桥式整流、滤波电路）中，若改变滤波电容的容量，输出波形会发生什么样的变化？若改变负载电阻，输出波形会发生怎样的变化？ 5.

6.设计并连接具有滤波、稳压的单相桥式整流电路，在下列两种情况下，测量并记录输入交流电压、整流滤波电路的输出直流电压和负载两端的电压的大小，用示波器观察并画出上述电压的波形。 (2) 当负载电流保持5mA不变时，使电源电压波动，即使输入的交流电压有效值在15V左右变

简单学电路——半波与全波,半波整流、全波整流、桥式整流(原创)

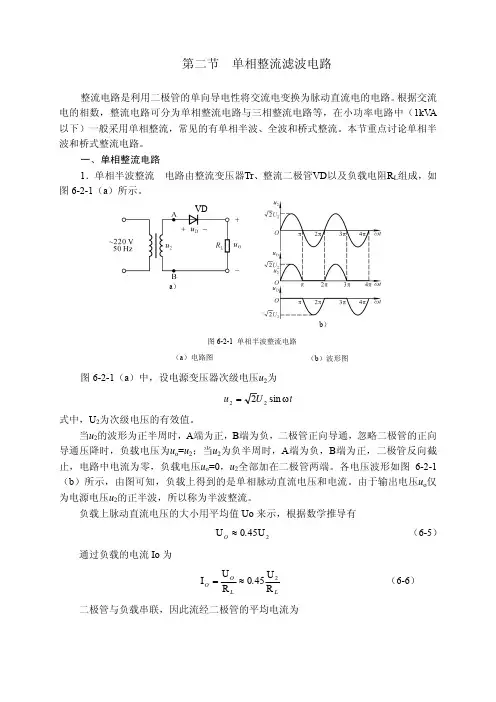

一、半波整流电路图 5-1 、是一种最简单的整流电路。它由电源变压器 B 、整流二极管 D 和负载电阻Rfz ，组成。变压器把市电电压（多为220 伏）变换为所需要的交变电压e2 ， D 再把交流电变换为脉动直流电。下面从图5-2 的波形图上看着二极管是怎样整流的。变压器砍级电压e2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图5-2（a）所示。在 0 ～K 时间内， e2 为正半周即变压器上端为正下端为负。此时二极管承受正向电压面导通， e2 通过它加在负载电阻 Rfz 上，在π～ 2π时间内， e2 为负半周，变压器

次级下端为正，上端为负。这时 D 承受反向电压，不导通，Rfz，上无电压。在π～2π 时间内，重复0 ～π时间的过程，而在3π～ 4π时间内，又重复π～2π 时间的过程? 这样反复下去，交流电的负半周就被"削 "掉了，只有正半周通过Rfz，在 Rfz 上获得了一个单一右向（上正下负）的电压，如图5-2 （ b ）所示，达到了整流的目的，但是，负载电压Usc 。以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。这种除去半周、图下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲 "一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。图5-3 是全波整流电路的电原理图。全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压 e2a 、e2b ，构成 e2a 、 D1 、 Rfz 与 e2b 、 D2 、 Rfz ，两个通电回路。全波整流电路的工作原理，可用图5-4所示的波形图说明。在0 ～π间内， e2a 对 Dl 为正向电压， D1 导通，在Rfz 上得到上正下负的电压；e2b对D2为反向电压，D2 不导通（见图5-4 （b ）。在π- 2π时间内， e2b 对 D2 为正向电压，D2 导通，在Rfz 上得到的仍然是上正下负的电压；e2a对D1为反向电压，D1 不导通（见图5-4 （ C）。

整流滤波稳压实验报告

整流滤波及稳压电路一、实验目的 1．掌握单相桥式整流电路的应用 2．掌握电容滤波电路的特性 3．掌握稳压管稳压的应用和测试二、实验仪器电路板，示波器，函数信号发生器等。三、实验原理直流稳压电源是所有电子设备的重要组成部分，它的基本任务是将电力网交流电压变换为电子设备所需要的交流电压值，然后利用二极管单向导电性将交流电压整流为单向脉冲的直流电压，再通过电容或电感等储能元件组成的滤波电路来减小其脉动成分，从而得到较平滑的直流电压。同时，由于该直流电压易受电网波动及负载变化的影响，必须加稳压电路，利用负反馈来维持输出直流电压的稳定。直流稳压电源的基本组成框图和工作波形如图一所示： 220V a b c 50Hz →→→→ Uo 1、整流电路利用二极管的单向导电作用，将电网的交流电转变成单方向的脉冲直流电，这就是整流。常用的整流电路有半波整流、桥式整流以及倍压整流。这次实验中主要采用桥式整流的方式获得单向脉冲的直流电源。桥式整流电路（如图二）由四个二极管组成，负载电流也由两路二极

管轮流导通（如V1,V2）而提供，波纹小，截止一路两个二极管（如V3，V4）分担反向电压，对整流管要求较低，是最常用的整流电路。图二 2、滤波电路整流电路输出的是直流脉冲电压，这种脉冲电压中含有较大的交流成分，因而不能保证电子设备正常工作，尤为明显的是在音响设备中会出现较严重的交流哼声。因此需要进一步减小输出电压的这种脉动，使其更加平滑。滤波电路就是利用电容或电感在电路中的储能作用来完成此功能的。常用的滤波器有电容滤波和电感滤波，但是相同的滤波效果时，采用电容滤波比采用电感滤波更经济有效。如图三，以桥式整流为例，说明整流滤波的工作原理。图三 3、稳压电路虽然整流滤波电路可使交流电变成平滑的直流电，但由于受到电网电压的波动、负载电阻的变化以及环境温度的变化，这些均会导致输出直流电压的不稳定。因此，大多数电子设备还需要采取一定的稳压电路（措施），以保证输出电压值的稳定。稳压电路的种类通常有稳压管稳压电路、串联型稳压电路、集成稳压电路和开关型稳压电路。对稳压电路的主要要求如下： ⑴稳压系数s （i i U U U U /0/0/??=）小，稳定度高，即输出电压相对变化量要远小于输入电压变化量。 ⑵输出电阻0R 小，L I U R ??=/00,0R 小，一般为m Ω量级，表示负载电流变化

电路分析一之桥式整流电路

桥式整流电路

二极管的模型 1.理想模型所谓理想模型,是指在正向偏置时,其管压降为零,相当于开关的闭合。当反向偏置时,其电流为零,阻抗为无穷,相当于开关的断开。具有这种理想特性的二极管也叫做理想二极管。在实际电路中,当电源电压远大于二极管的管压降时,利用此模型分析是可行的。 2.恒压降模型所谓恒压降模型,是指二极管在正向导通时,其管压降为恒定值,且不随电流而变化。硅管的管压降为 0.7V,锗管的管压降为 0.3V。只有当二极管的电流 Id 大于等于 1mA 时才是正确的。在实际电路中,此模型的应用非常广泛。
稳压二极管: 稳压二极管在工作时应反接,并串入一只电阻。电阻的作用一是起限流作用,以保护稳压管;其次是当输入电压或负载电流变化时,通过该电阻上电压降的变化,取出误差信号以调节稳压管的工作电流,从而起到稳压作用。最简单的稳压电路由稳压二极管组成如图所示。从稳压二极管的特性可知，若能使稳压管始终工作在它的稳压区内，则 VO.基本稳定在 Vz 左右。
当电网电压升高时，若要保持输出电压不变，则电阻器 R 上的压降应增大，即流过 R 的电流增大。这增大的电流由稳压二极管容纳，它的工作点将由 b 点移到 C 点，由特性曲线可知此时 Vo≈Vz 基本保持不变。

若稳压二级管稳压电路负载电阻变小时，要保持输出电压不变，负载电流要变大。由于 VI 保持不变，则流过电阻 R 的电流不变。此时负载需要增大的电流由稳压管调节出来，它的工作点将由 b 点移到 a 点。所以，稳压管可认为是利用调节流过自身的电流大小（端电压基本不变）来满足负载电流的改变，并和限流电阻 R 配合将电流的变化转化为电压的变化以适应电网电压的变化。
稳压二极管电路稳压存在问题：电网电压不变时，负载电流的变化范围就是 IZ 的调节范围（几十 mA），这就限制了负载电流 I0 的变化范围。怎样才能扩大 IO 的变化范围。桥式整流电路原理

实验一_单相半波可控整流电路实验

实验一单相半波可控整流电路实验一、实验目的 (1)掌握单结晶体管触发电路的调试步骤和方法。 (2)掌握单相半波可控整流电路在电阻负载及电阻电感性负载时的工作。 (3)了解续流二极管的作用。二、实验所需挂件及附件三、实验线路及原理单结晶体管触发电路的工作原理及线路图已在课上作过介绍。将挂件上的单结晶体管触发电路的输出端接线排接到半波可控整流电路面板上的反桥中的任意一个晶闸管的门极和阴极，并将相应的触发脉冲的

钮子开关关闭（防止误触发），图中的R负载用D42三相可调电阻，将两个900Ω接成并联形式。二极管VD1和开关S1均在DJK06挂件上，电感L d 在DJK02面板上，有200mH、400mH、700mH三档可供选择，本实验中选用700mH。直流电压表及直流电流表从DJK02挂件上得到。图3-6单相半波可控整流电路四、实验内容 (1)单结晶体管触发电路的调试。 (2)单结晶体管触发电路各点电压波形的观察并记录。 (3)单相半波整流电路带电阻性负载时U d/U2= f(α)特性的测定。 (4)单相半波整流电路带电阻电感性负载时续流二极管作用的观察。五、预习要求 (1)阅读电力电子技术教材中有关单结晶体管的内容，弄清单结晶体管触发电路的工作原理。 (2)复习单相半波可控整流电路的有关内容，掌握单相半波可控整流电路接电阻性负载和电阻电感性负载时的工作波形。

(3)掌握单相半波可控整流电路接不同负载时U d、I d的计算方法。六、实验方法 (1)单结晶体管触发电路的调试将DJK01电源控制屏的电源选择开关打到“三相调压输出”侧，使输出线电压为200V，用两根导线将200V交流电压接到实验挂件上的的“外接220V”端，用双踪示波器观察单结晶体管触发电路中整流输出的梯形波电压、锯齿波电压及单结晶体管触发电路输出电压等波形。调节移相电位器RP1，观察锯齿波的周期变化及输出脉冲波形的移相范围能否在30°～170°范围内移动? (2)单相半波可控整流电路接电阻性负载触发电路调试正常后，按图3-6电路图接线。将电阻器调在最大阻值位置，按下“启动”按钮，用示波器观察负载电压U d、晶闸管VT两端电压U VT的波形，调节电位器RP1，观察α=30°、60°、90°、120°、150°时U d、U VT的波形，并测量直流输出电压U d和电源电压U2，记录于下表中。 U d=0.45U2(1+cosα)/2 (3)单相半波可控整流电路接电阻、电感性负载将负载电阻R改成电阻电感性负载（由电阻器与平波电抗器L d串联而成）。暂不接续流二极管VD1，在不同阻抗角[阻抗角φ=tg-1(ωL/R)，保持电感量不变，改变R的电阻值,注意电流不要超过1A]情况下，观察

桥式整流电路计算

桥式整流电路计算桥式整流属于全波整流,它不就是利用副边带有中心抽头的变压器,用四个二极管接成电桥形式,使在电压V2的正负半周均有电流流过负载,在负载形成单方向的全波脉动电压。桥式整流电路计算主要参数: 单相全波整流电路图利用副边有中心抽头的变压器与两个二极管构成如下图所示的全波整流电路。从图中可见正负半周都有电流流过负载,提高了整流效率。全波整流的特点: 输出电压V O高;脉动小;正负半周都有电流供给负载,因而变压器得到充分利用,效率较高。主要参数: 桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点,把电感器与负载串联起来,以达到使输出电流平滑的目的。从能量的观点瞧,当电源提供的电流增大(由电源电压增加引起)时,电感器L把能量存储起来;而当电流减小时,又把能量释放出来,使负载电流平滑,电感L有平波作用

桥式整流电路电感滤波优点:整流二极管的导电角大,峰值电流小,输出特性较平坦。桥式整流电路电感滤波缺点:存在铁心,笨重、体积大,易引起电磁干扰,一般只适应于低电压、大电流的场合。例10.1.1桥式整流器滤波电路如图所示,已知V1就是220V交流电源,频率为50Hz,要求直流电压 V L=30V,负载电流I L=50mA。试求电源变压器副边电压v2的有效值,选择整流二极管及滤波电容。

桥式整流电路电容滤波电路图10、5分别就是单相桥式整流电路图与整流滤波电路的部分波形。这里假设t<0时,电容器C已经充电到交流电压V2的最大值(如波形图所示)。结论1:由于电容的储能作用,使得输出波形比较平滑,脉动成分降低输出电压的平均值增大。

单相半波整流可控电路(纯电阻,阻感,续流二极管)

电力电子技术实验报告实验名称：单相半波可控整流电路的仿真与分析班级：自动化091 组别： 08 成员：职业技术学院信息工程学院年月日
